2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

6097-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

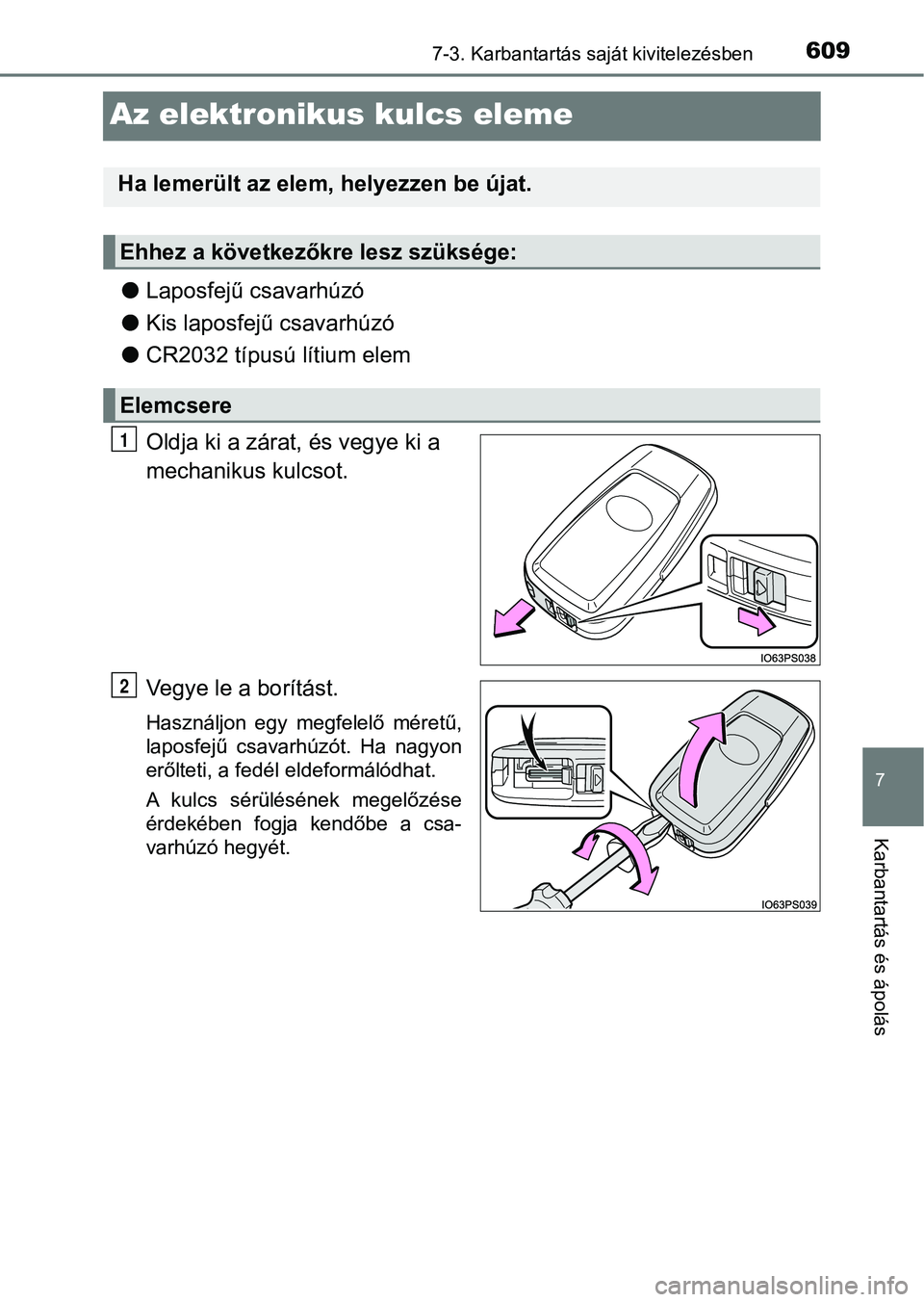

Az elektronikus kulcs eleme
lLaposfejű csavarhúzó
l Kis laposfejű csavarhúzó
l CR2032 típusú lítium elem
Oldja ki a zárat, és vegye ki a
mechanikus kulcsot.
Vegye le a borítást.
Használjon egy megfelelő méretű,
laposfejű csavarhúzót. Ha nagyon
erőlteti, a fedél eldeformálódhat.
A kulcs sérülésének megelőzése
érdekében fogja kendőbe a csa-
varhúzó hegyét.
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2

6107-3. Karbantartás saját kivitelezésben

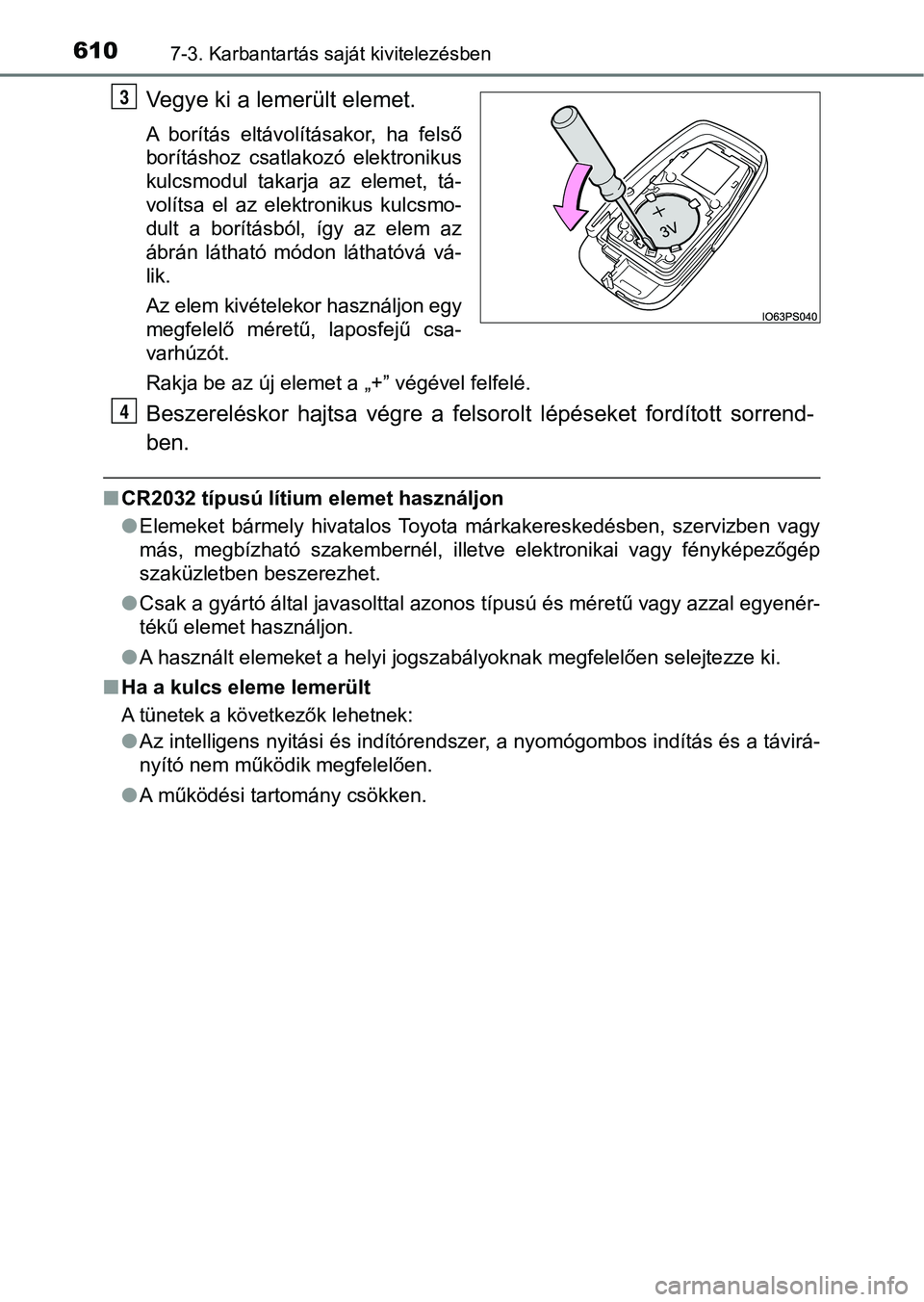

Vegye ki a lemerült elemet.
A borítás eltávolításakor, ha felső
borításhoz csatlakozó elektronikus
kulcsmodul takarja az elemet, tá-
volítsa el az elektronikus kulcsmo-
dult a borításból, így az elem az
ábrán látható módon láthatóvá vá-
lik.
Az elem kivételekor használjon egy
megfelelő méretű, laposfejű csa-
varhúzót.
Rakja be az új elemet a „+” végével felfelé.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrend-
ben.
n CR2032 típusú lítium elemet használjon
lElemeket bármely hivatalos Toyota márkakereskedésben, szervizbe n vagy
más, megbízható szakembernél, illetve elektronikai vagy fényképezőgép
szaküzletben beszerezhet.
l Csak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenér-
tékű elemet használjon.
l A használt elemeket a helyi jogszabályoknak megfelelően selejte zze ki.
n Ha a kulcs eleme lemerült
A tünetek a következők lehetnek:
lAz intelligens nyitási és indítórendszer, a nyomógombos indítás és a távirá-
nyító nem működik megfelelően.
l A működési tartomány csökken.
3
4

6117-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

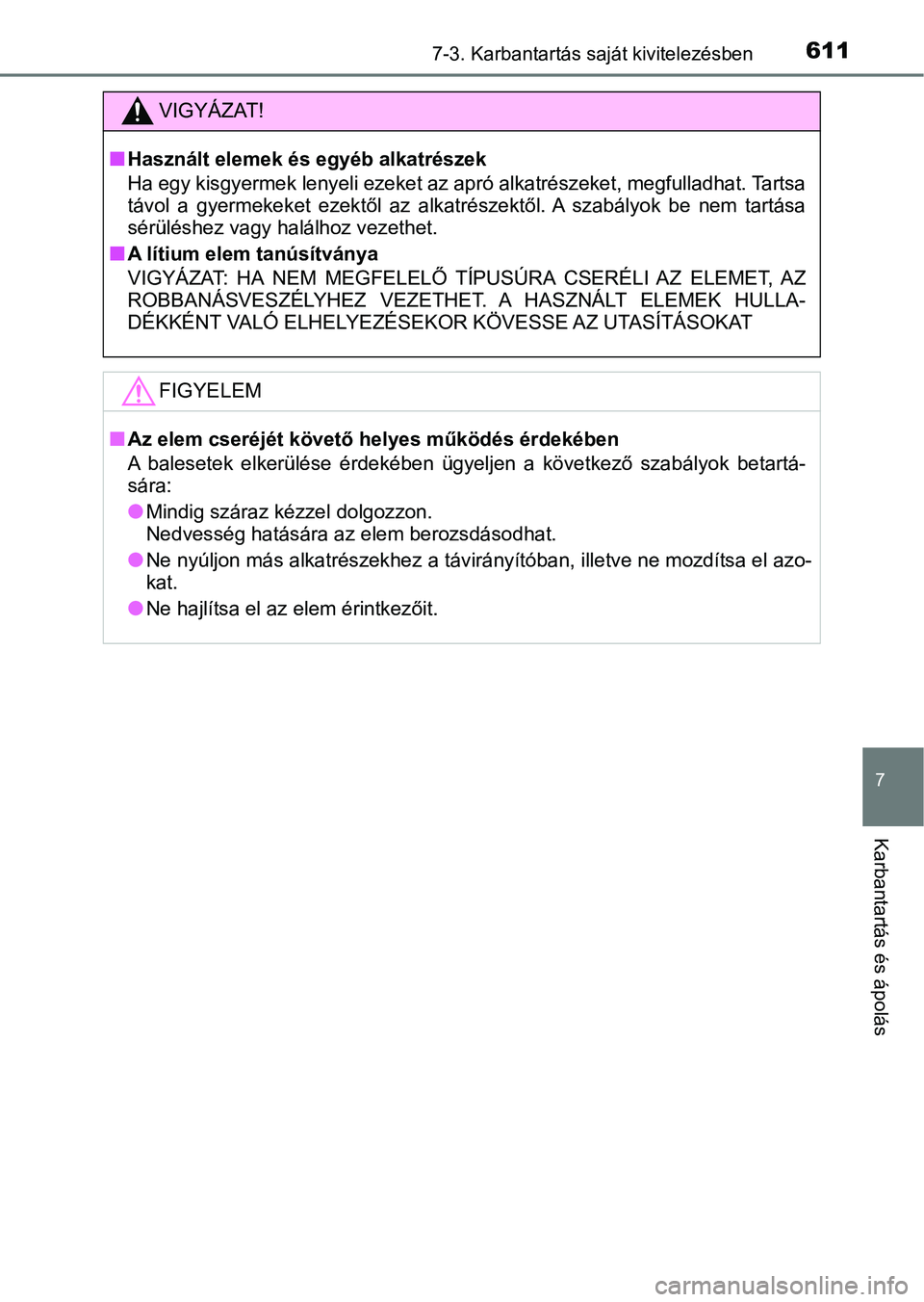

VIGYÁZAT!
nHasznált elemek és egyéb alkatrészek
Ha egy kisgyermek lenyeli ezeket az apró alkatrészeket, megfulladhat. Tartsa
távol a gyermekeket ezektől az alkatrészektől. A szabályok be n em tartása
sérüléshez vagy halálhoz vezethet.
nA lítium elem tanúsítványa
VIGYÁZAT: HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ
ROBBANÁSVESZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLA-
DÉKKÉNT VALÓ ELHELYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT
FIGYELEM
nAz elem cseréjét követő helyes működés érdekében
A balesetek elkerülés e érdekében ügyeljen a következő szabályok betartá-
sára:
lMindig száraz kézzel dolgozzon.
Nedvesség hatására az elem berozsdásodhat.
lNe nyúljon más alkatr észekhez a távirányító ban, illetve ne mozdítsa el azo-
kat.
lNe hajlítsa el az elem érintkezőit.

6127-3. Karbantartás saját kivitelezésben

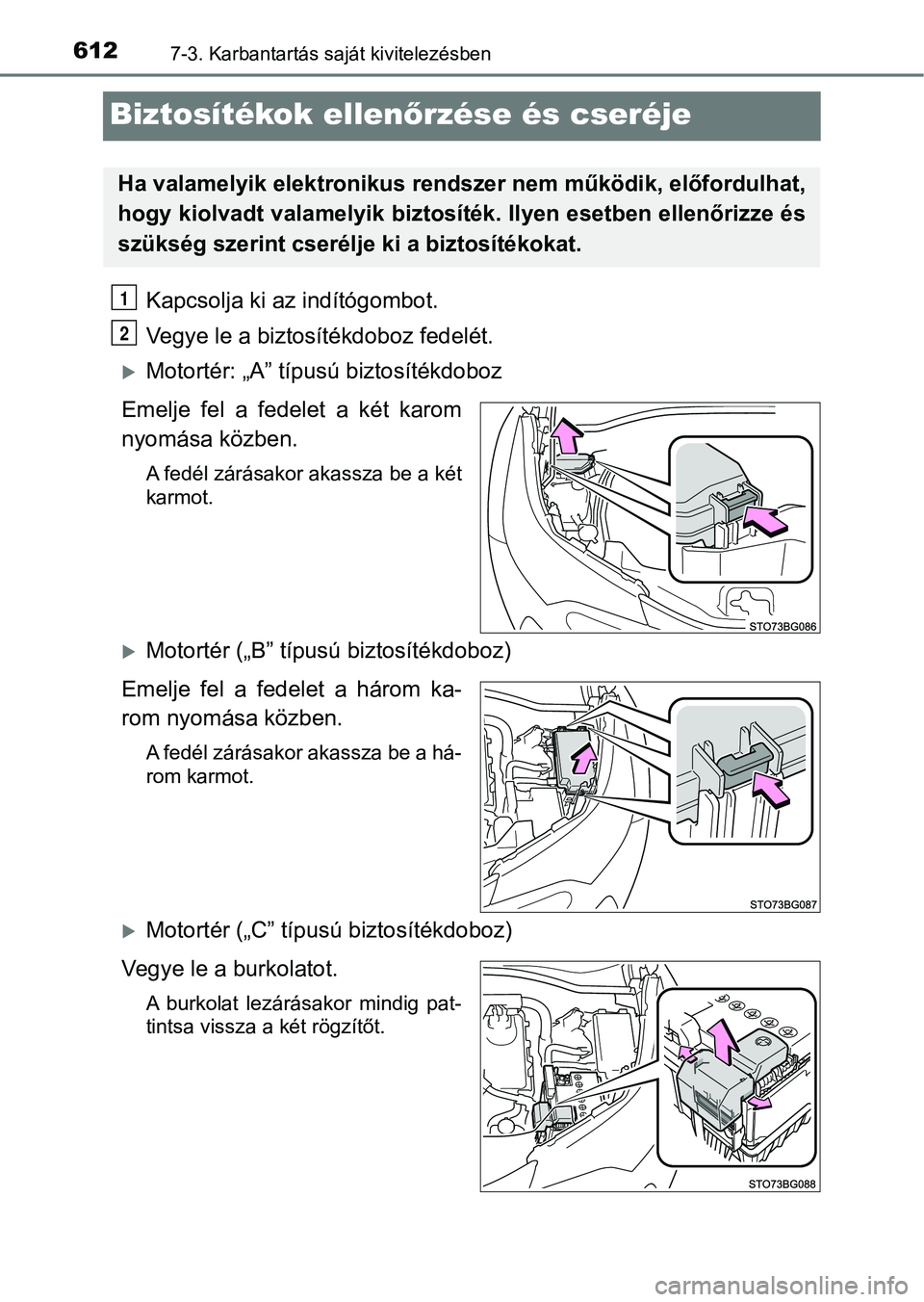

Biztosítékok ellenőrzése és cseréje
Kapcsolja ki a z indítógombot.
Vegye le a biztosítékdoboz fedelét.
Motortér: „A” típusú biztosítékdoboz
Emelje fel a fedelet a két karom
nyomása közben.
A fedél zárásakor akassza be a két
karmot.
Motortér („B” típus ú biztosítékdoboz)
Emelje fel a fedelet a három ka-
rom nyomása közben.
A fedél zárásakor akassza be a há-
rom karmot.
Motortér („C” típusú biztosítékdoboz)
Vegye le a burkolatot.
A burkolat lezárásakor mindig pat-
tintsa vissza a két rögzítőt.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2

6137-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

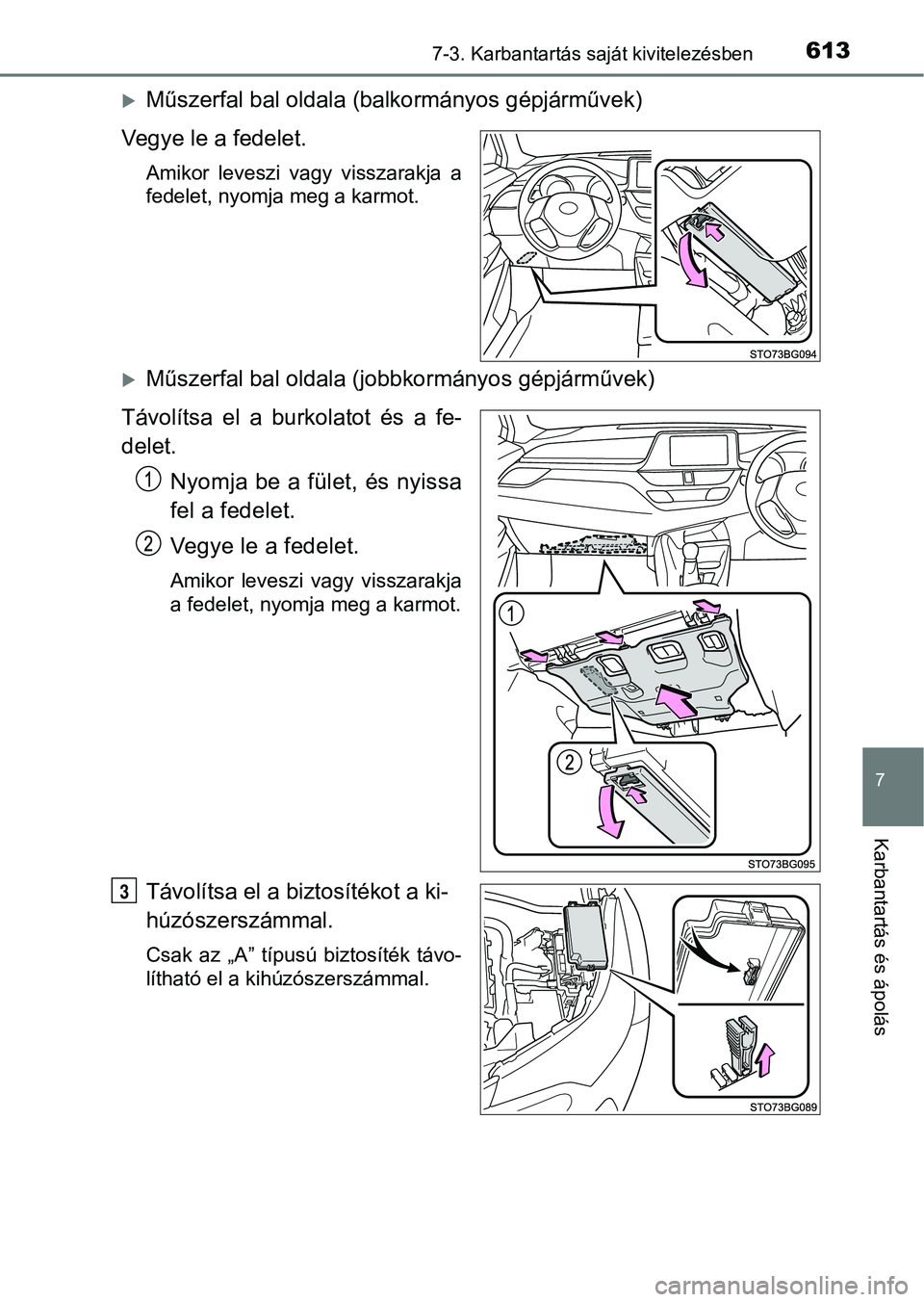

Műszerfal bal oldala (balkormányos gépjárművek)
Vegye le a fedelet.
Amikor leveszi vagy visszarakja a
fedelet, nyomja meg a karmot.
Műszerfal bal oldala (jobbkormányos gépjárművek)
Távolítsa el a burkolatot és a fe-
delet. Nyomja be a fület, és nyissa
fel a fedelet.
Vegye le a fedelet.
Amikor leveszi vagy visszarakja
a fedelet, nyomja meg a karmot.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
3

6147-3. Karbantartás saját kivitelezésben

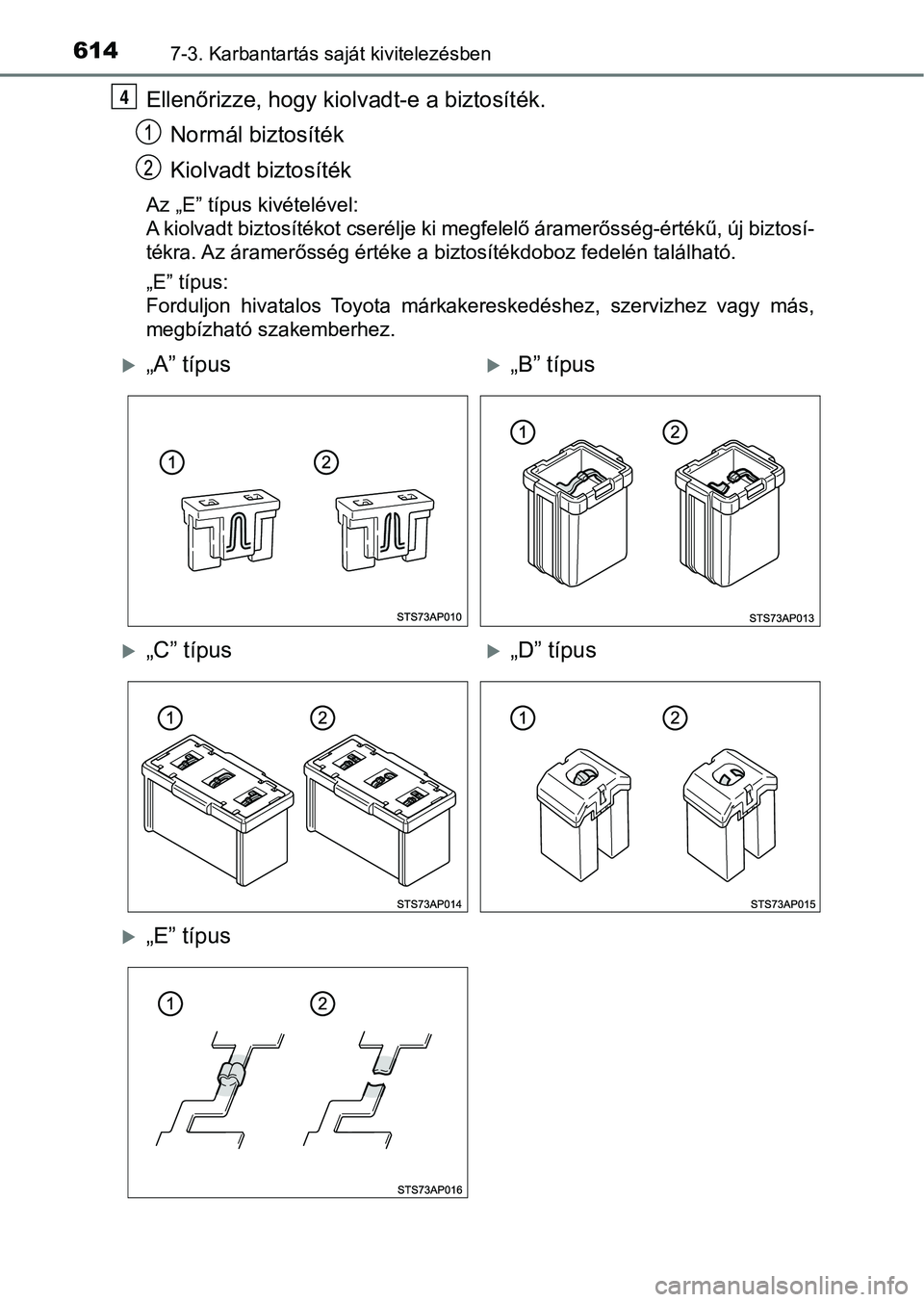

Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „E” típus kivételével:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„E” típus:
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
„A” típus„B” típus
„C” típus„D” típus
„E” típus

6157-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

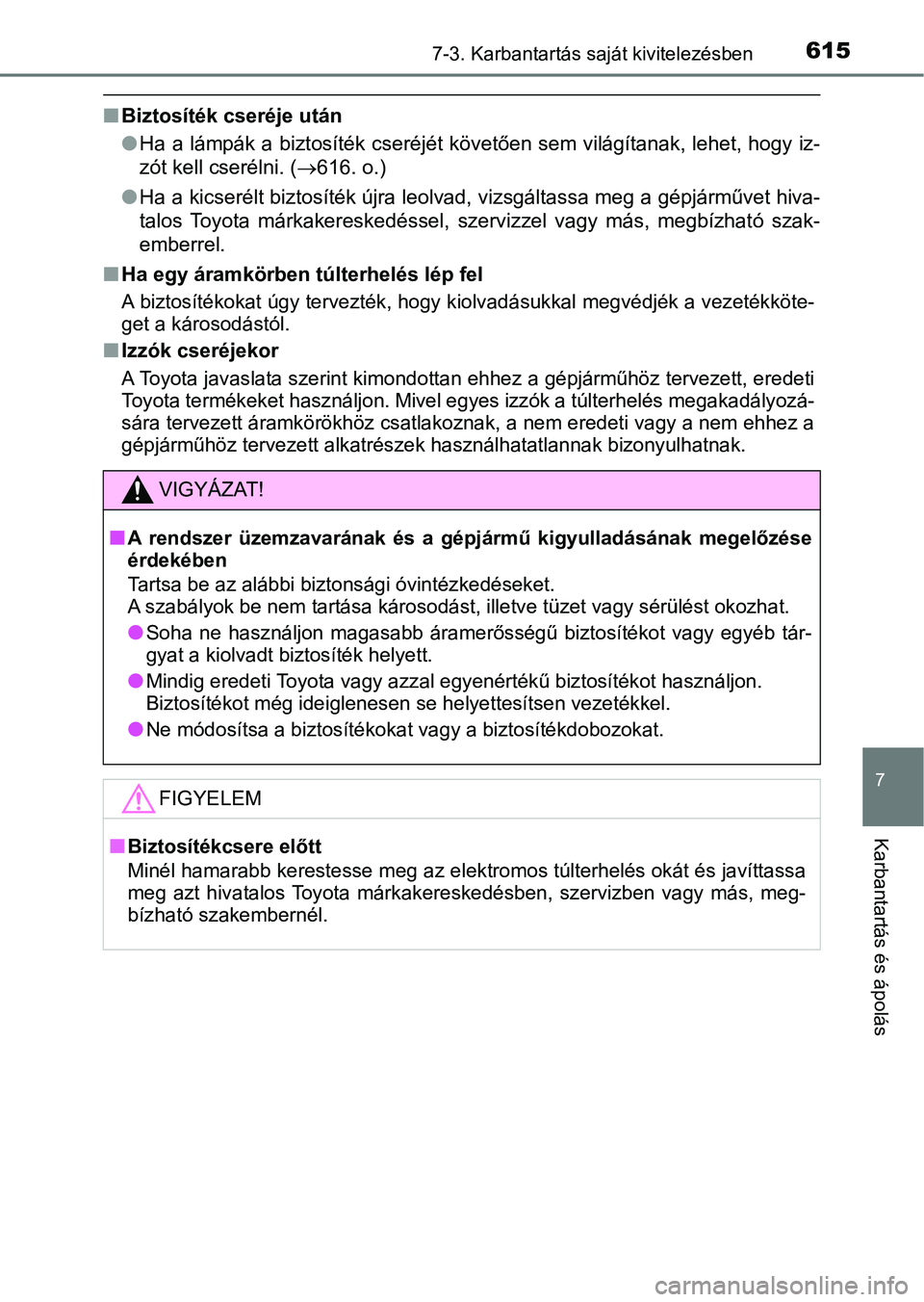

nBiztosíték cseréje után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 616. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szak-
emberrel.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték , hogy kiolvadásukkal megvédjék a vezetékköte-
get a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Miv el egyes izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csa tlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alkatrészek használhatatlannak bizonyulhatnak.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépj ármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi bizto nsági óvintézkedéseket.
A szabályok be nem tartása kár osodást, illetve tüzet vagy sérülést okozhat.
lSoha ne használjon magasabb áramer ősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
lMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
lNe módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttassa
meg azt hivatalos Toyota márkakereskedésben, szervizben vagy má s, meg-
bízható szakembernél.

6167-3. Karbantartás saját kivitelezésben

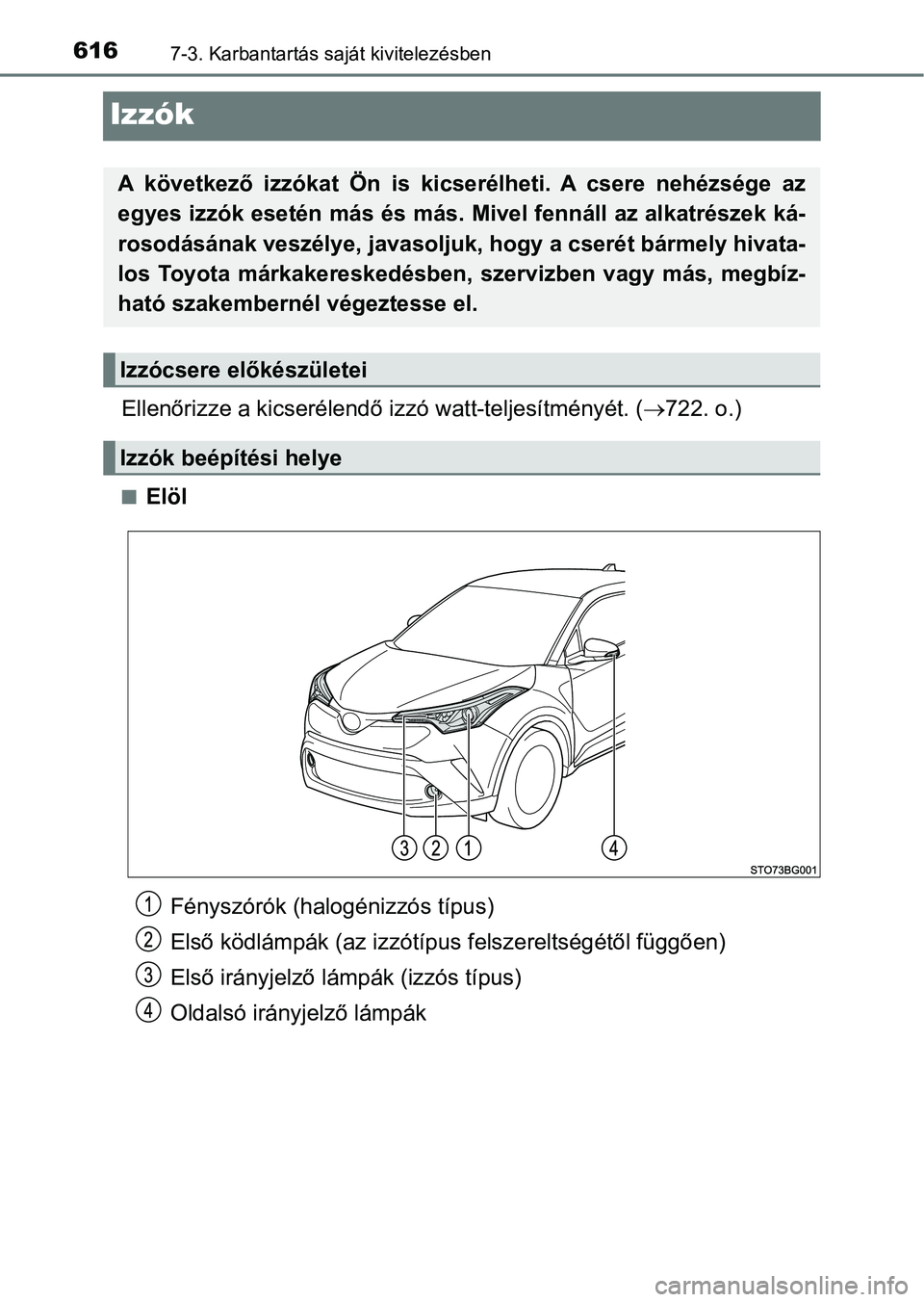

Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (722. o.)
nElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek ká-
rosodásának veszélye, javasoljuk, hogy a cserét bármely hivata-
los Toyota márkakereskedésben, szervizben vagy más, megbíz-
ható szakembernél végeztesse el.
Izzócsere előkészületei
Izzók beépítési helye
Fényszórók (halogénizzós típus)
Első ködlámpák (az izzótípus felszereltségétől függően)
Első irányjelző lá mpák (izzós típus)
Oldalsó irányjelző lámpák
