2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

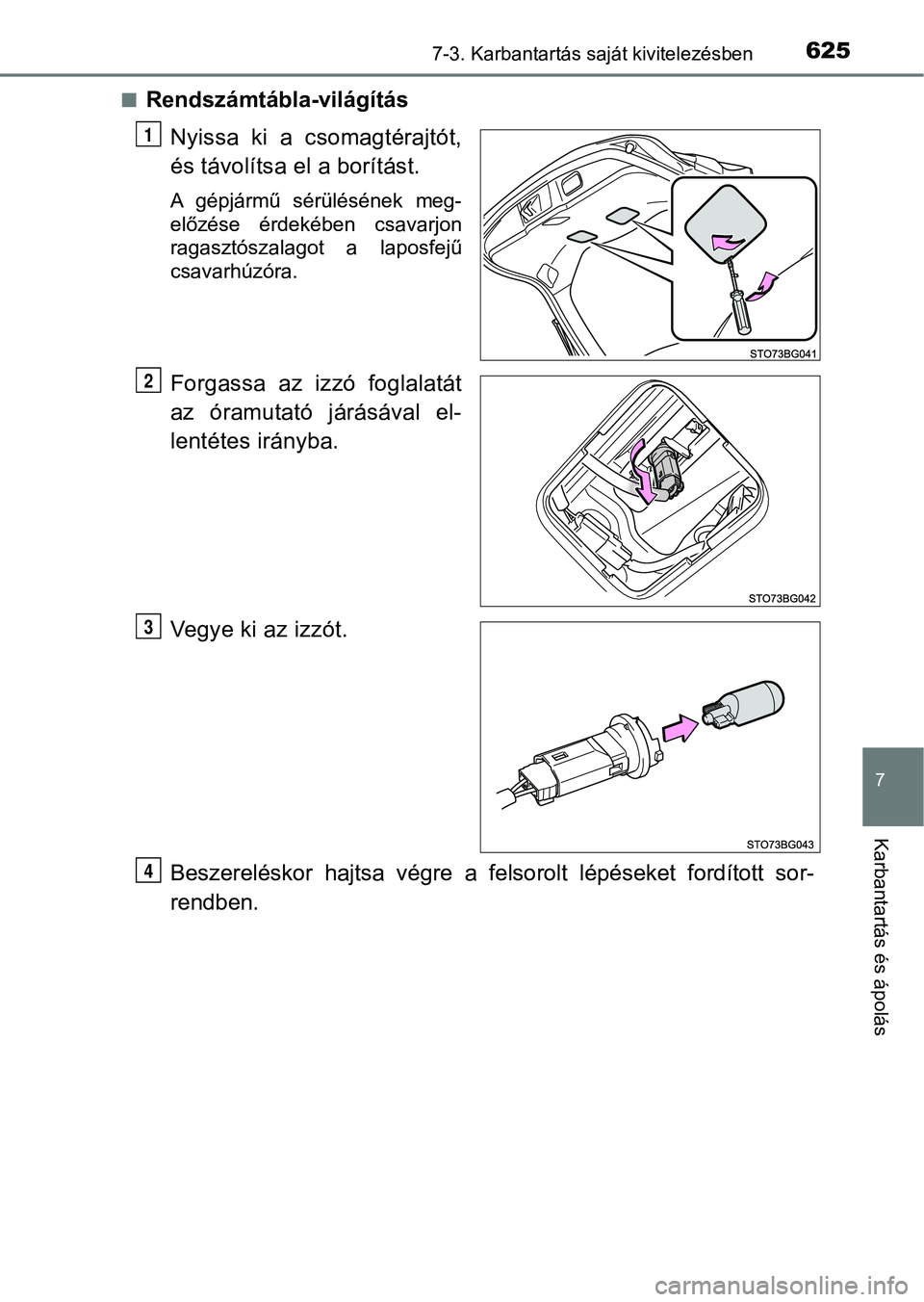

6257-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nRendszámtábla-világításNyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

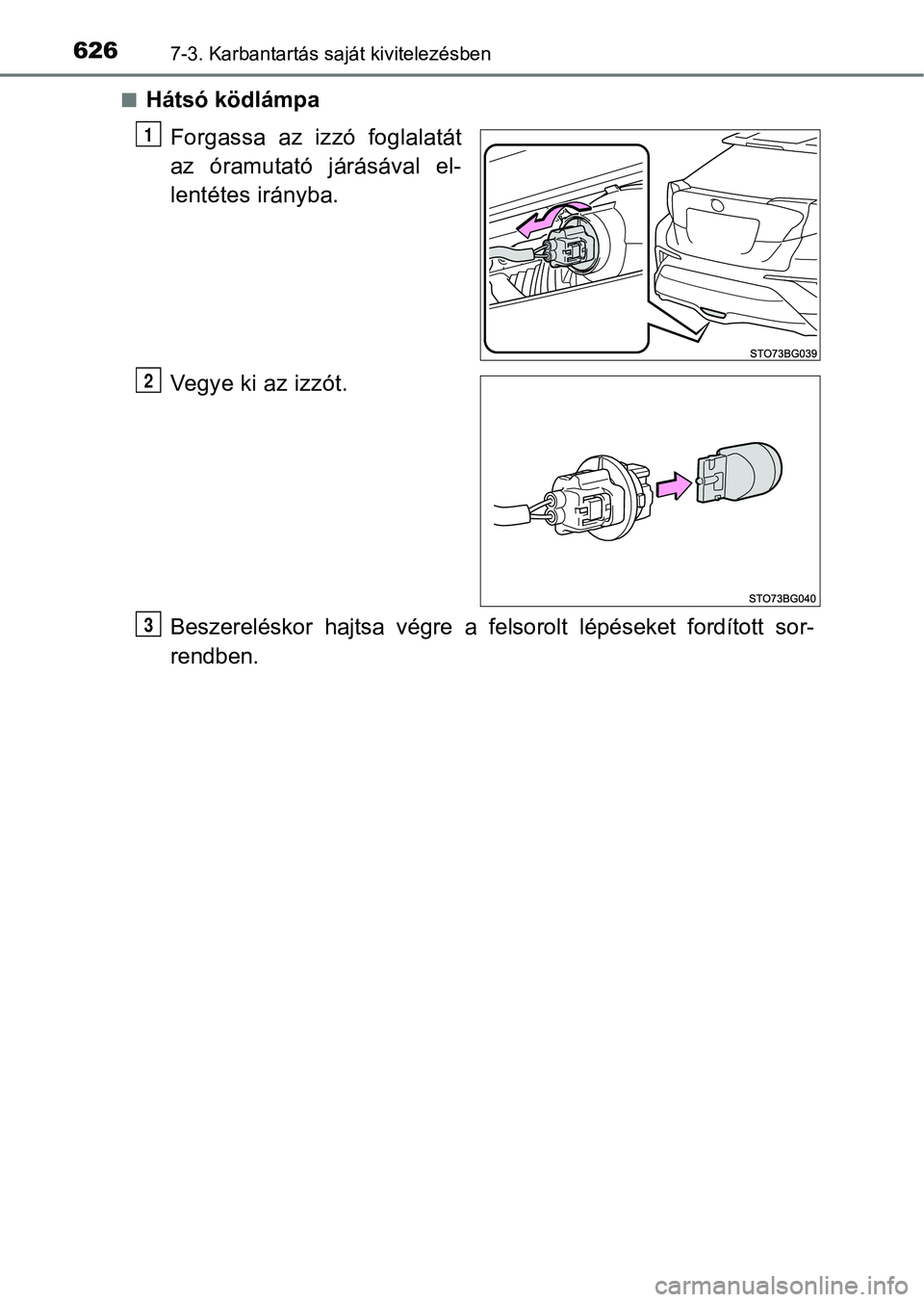

6267-3. Karbantartás saját kivitelezésben
nHátsó ködlámpaForgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

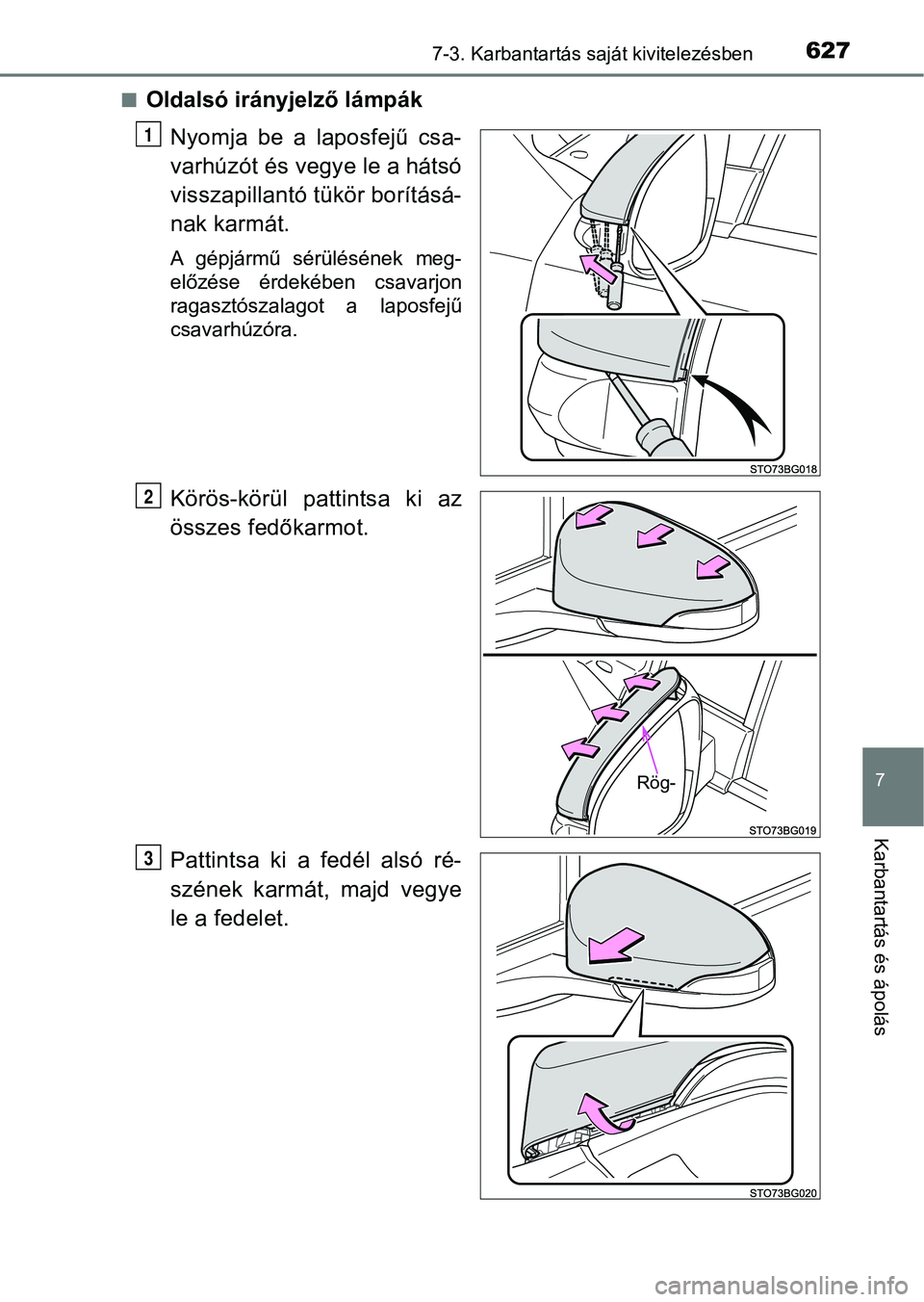

6277-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nOldalsó irányjelző lámpákNyomja be a laposfejű csa-
varhúzót és vegye le a hátsó
visszapillantó tükör borításá-
nak karmát.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Körös-körül pattintsa ki az
összes fedőkarmot.
Pattintsa ki a fedél alsó ré-
szének karmát, majd vegye
le a fedelet.
1
Rög-
O
P

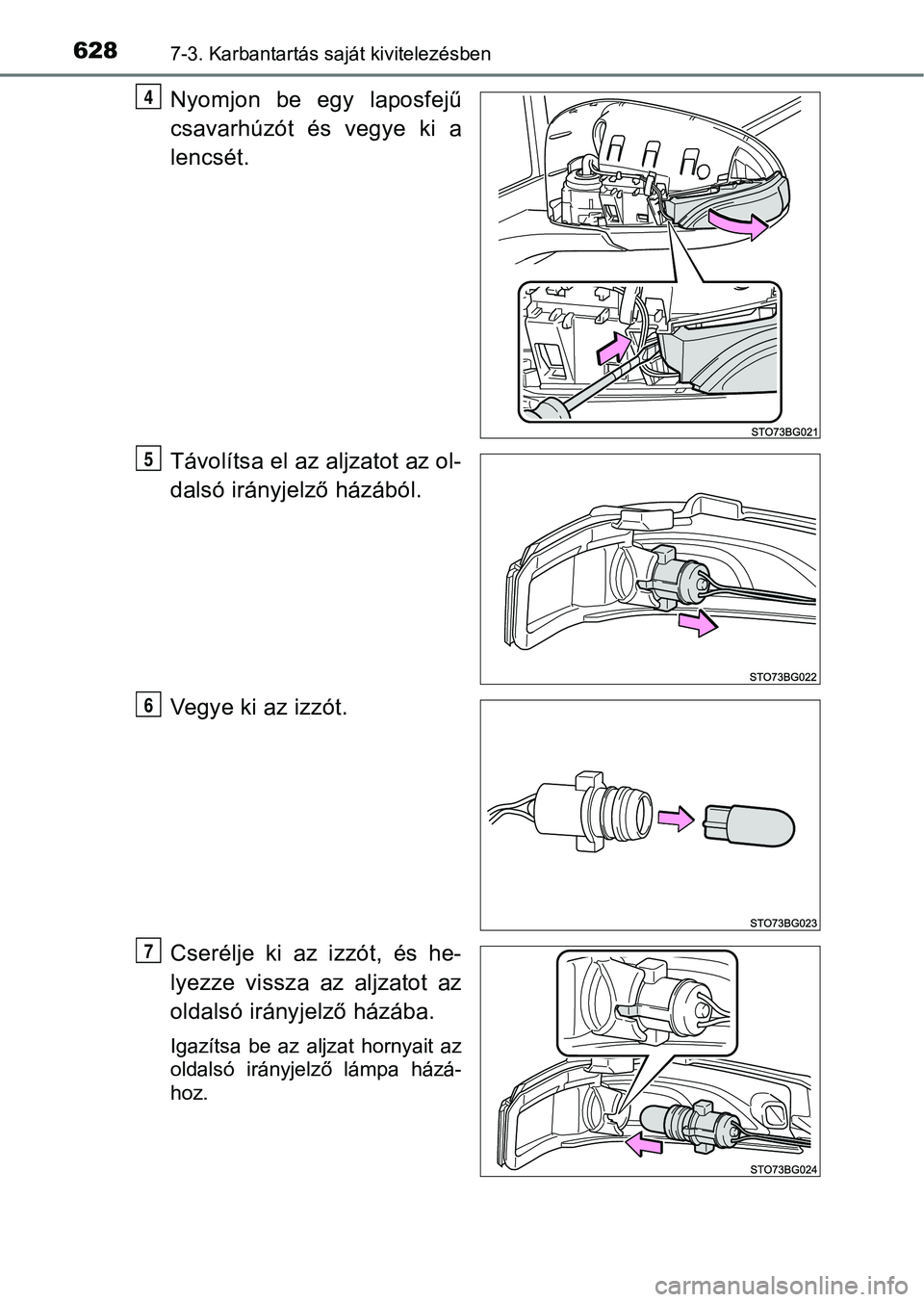

6287-3. Karbantartás saját kivitelezésben
Nyomjon be egy laposfejű
csavarhúzót és vegye ki a
lencsét.
Távolítsa el az aljzatot az ol-
dalsó irányjelző házából.
Vegye ki az izzót.
Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelző házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelző lámpa házá-
hoz.
4
5
6
7

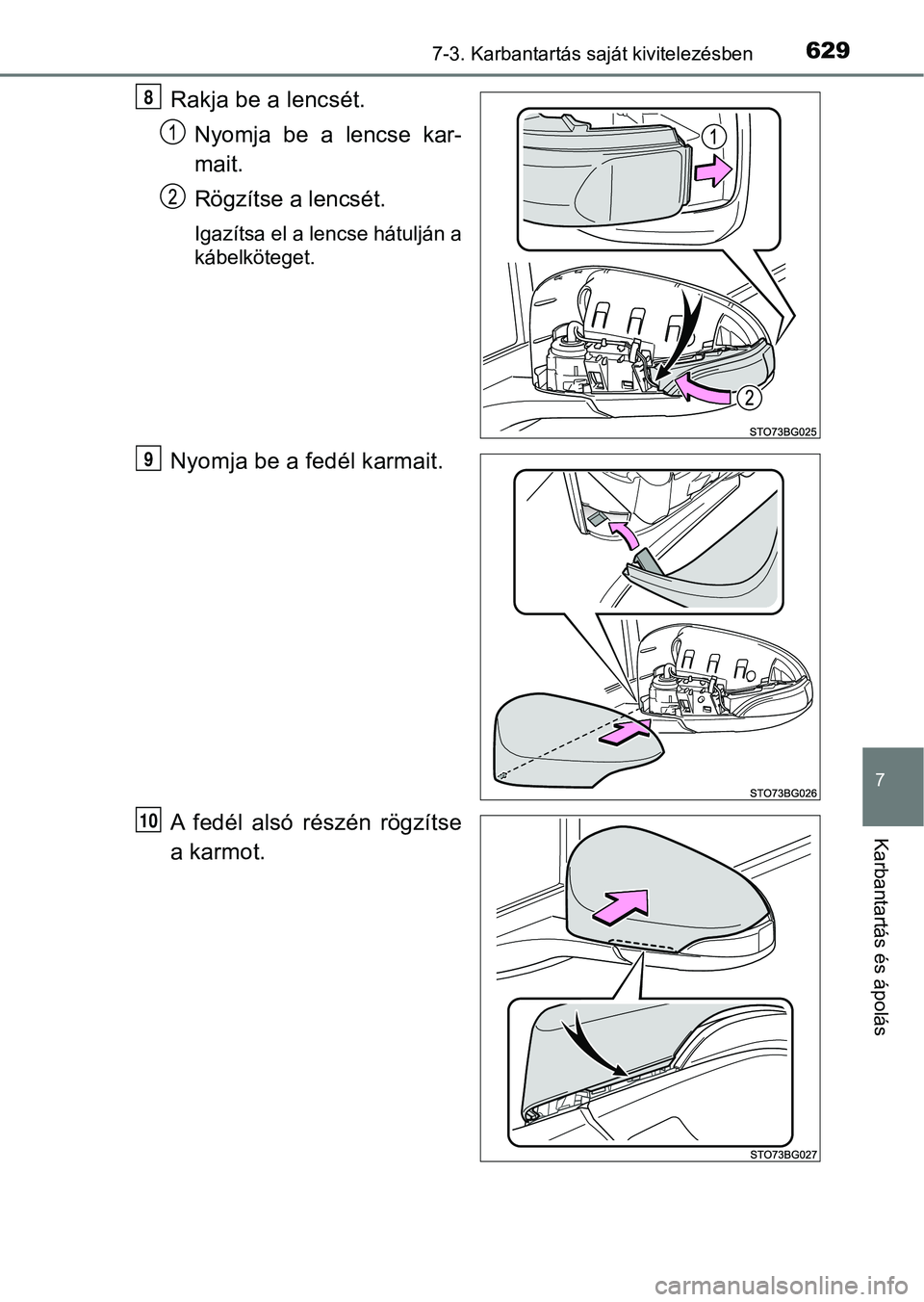

6297-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Rakja be a lencsét.Nyomja be a lencse kar-
mait.
Rögzítse a lencsét.
Igazítsa el a lencse hátulján a
kábelköteget.
Nyomja be a fedél karmait.
A fedél alsó részén rögzítse
a karmot.
8
9
10

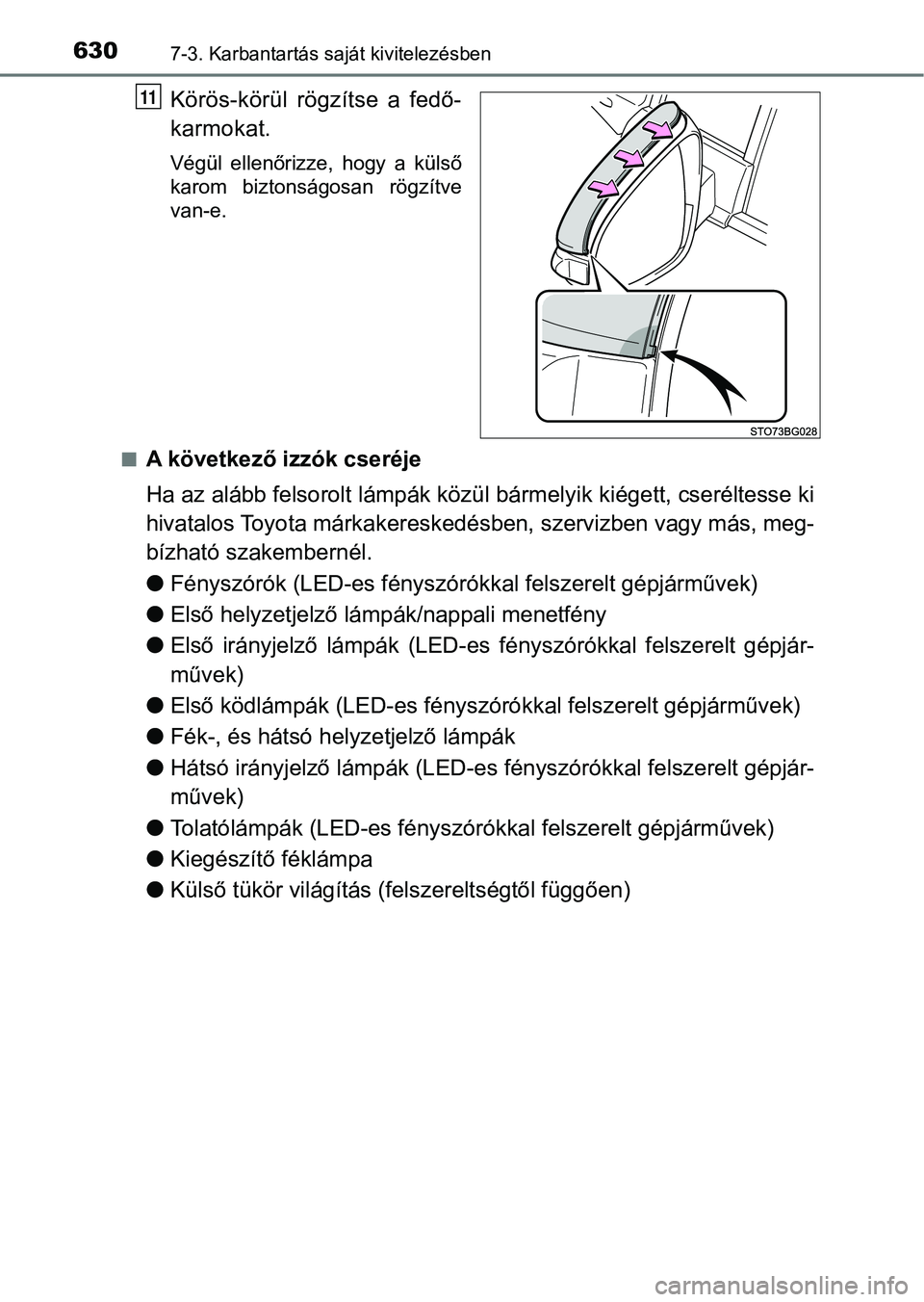

6307-3. Karbantartás saját kivitelezésben
Körös-körül rögzítse a fedő-
karmokat.
Végül ellenőrizze, hogy a külső
karom biztonságosan rögzítve
van-e.
n
A következő izzók cseréje
Ha az alább felsorolt lámpák közül bármelyik kiégett, cseréltes se ki
hivatalos Toyota márkakereskedé sben, szervizben vagy más, meg-
bízható szakembernél.
l Fényszórók (LED-es fényszórókkal felszerelt gépjárművek)
l Első helyzetjelző lám pák/nappali menetfény
l Első irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár-
művek)
l Első ködlámpák (LED-es fényszór ókkal felszerelt gépjárművek)
l Fék-, és hátsó helyzetjelző lámpák
l Hátsó irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár-
művek)
l Tolatólámpák (LED-es fényszóró kkal felszerelt gépjárművek)
l Kiegészítő féklámpa
l Külső tükör világítás (felszereltségtől függően)
11

6317-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nLED-izzók
A következő lámpákban sok LED van. Ha az alább felsorolt LED-lámpák közül
bármelyik kiégett, vigy e gépjárművét hivatalos Toyota márkakere skedésbe,
szervizbe vagy más, megbízható szakemberhez.
l Fényszórók (LED-es fényszórókkal felszerelt gépjárművek)
l Első helyzetjelző lámpák/nappali menetfény
l Első irányjelző lámpák (LED-es f ényszórókkal felszerelt gépjárművek)
l Első ködlámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Kiegészítő féklámpa
l Fék-, és hátsó helyzetjelző lámpák
l Hátsó irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár művek)
l Tolatólámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Külső tükör világítás (felszereltségtől függően)
n Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a f ényszóró lencséjének belsejében nem jelent
meghibásodást.
A következő helyzetekben további információ érdekében forduljon hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megbízható szak ember-
hez:
l Nagy vízcseppek jelennek meg a lencse belsejében.
l Víz gyűlt össze a fényszóró belsejében.
n Izzók cseréjekor
615. o.

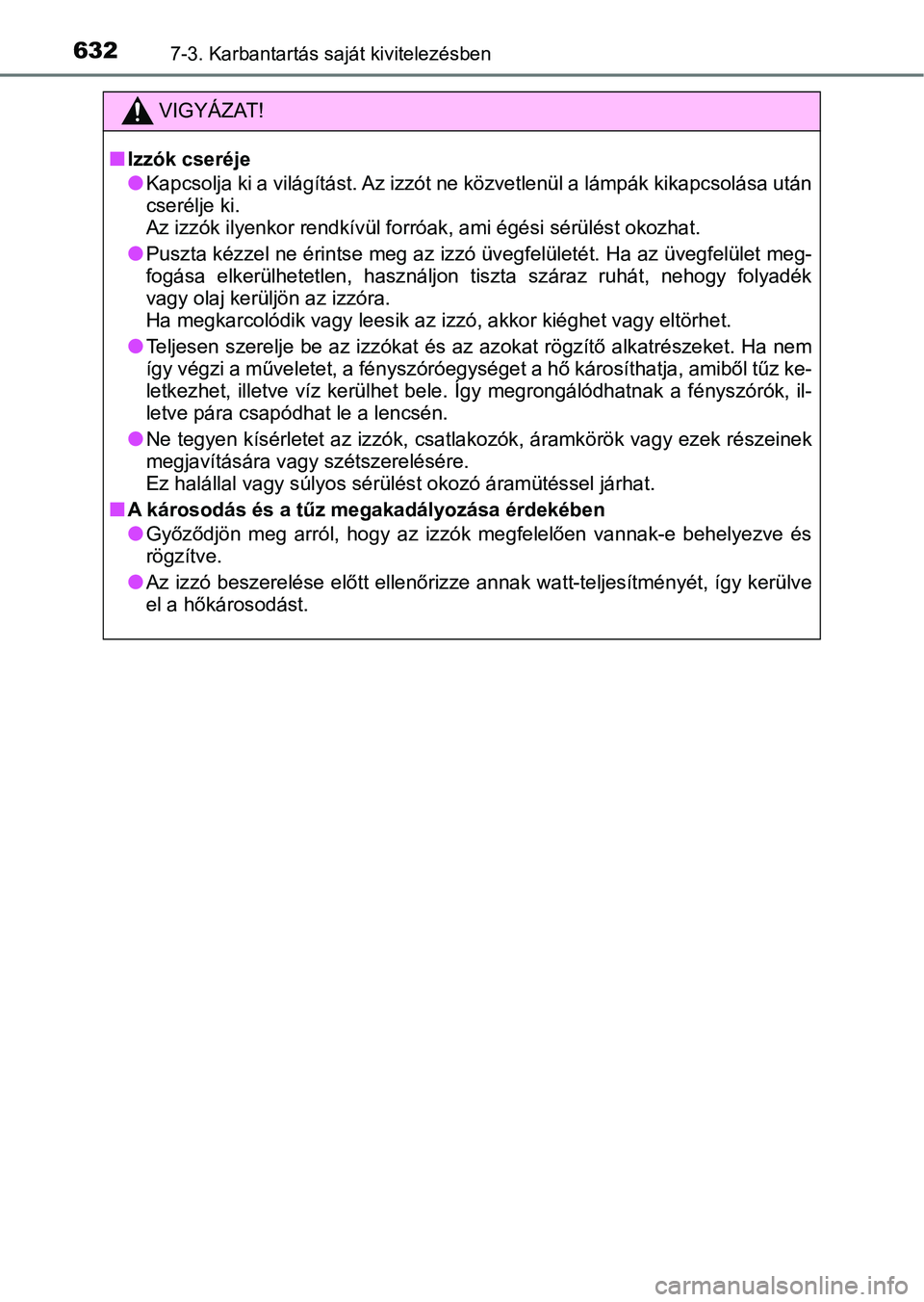

6327-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nIzzók cseréje
lKapcsolja ki a világítást. Az izzót ne közvetlenül a lámpák kikapcsolása után
cserélje ki.
Az izzók ilyenkor rendk ívül forróak, ami égési sérülést okozhat .
lPuszta kézzel ne érintse meg az izzó üvegfelületét. Ha az üvegfelület meg-
fogása elkerülhetetlen, használjon tiszta száraz ruhát, nehogy folyadék
vagy olaj kerüljön az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltörhet.
lTeljesen szerelje be az izzókat és az azokat rögzítő alkatrésze ket. Ha nem
így végzi a műveletet, a fényszóróegységet a hő károsíthatja, a miből tűz ke-
letkezhet, illetve víz kerülhet bele. Így megrongálódhatnak a f ényszórók, il-
letve pára csapódhat le a lencsén.
lNe tegyen kísérletet az izzók, csatlakozók, áramkörök vagy ezek részeinek
megjavítására vagy szétszerelésére.
Ez halállal vagy súlyos sérülé st okozó áramütéssel járhat.
nA károsodás és a tűz megakadályozása érdekében
lGyőződjön meg arról, hogy az izzók megfelelően vannak-e behelye zve és
rögzítve.
lAz izzó beszerelése előtt ell enőrizze annak watt-teljesítményét , így kerülve
el a hőkárosodást.
