2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

385
4
4-5. Vezetéssegítő rendszerek használata
Vezetés

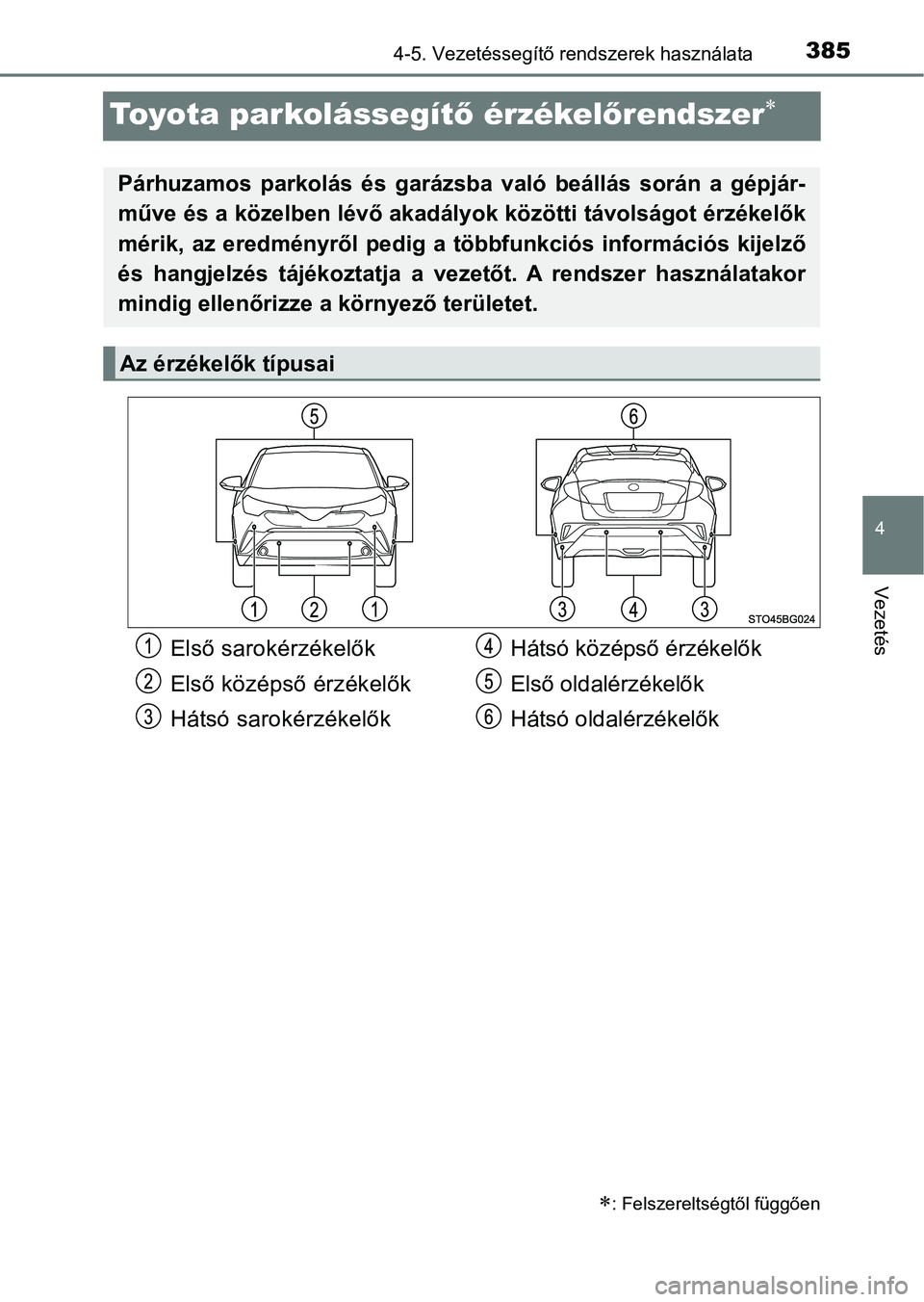

Toyota parkolássegítő érzékel őrendszer
: Felszereltségtől függően
Párhuzamos parkolás és garázsba való beállás során a gépjár-
műve és a közelben lévő akadályok közötti távolságot érzékelők
mérik, az eredményről pedig a többfunkciós információs kijelző
és hangjelzés tájékoztatja a vezetőt. A rendszer használatakor
mindig ellenőrizze a környező területet.
Az érzékelők típusai
Első sarokérzékelők
Első középső érzékelők
Hátsó sarokérzékelők Hátsó középső érzékelők
Első oldalérzékelők
Hátsó oldalérzékelők

3864-5. Vezetéssegítő rendszerek használata
A rendszer be-/kikapcsolható a többfunkciós információs kijelzőn.
A mérőműszer vezérlőgombjain a „ ” vagy a „” megnyomásával
válassza ki a lehetőséget.
A mérőműszer vezérlőgombjainak „ ” vagy a „ ” megnyomásá-
val válassza ki a -t.
Nyomja meg a gombot
a műszerszabályozó kap-
csolón a rendszer aktiválá-
sához/deaktiválásához.
Aktivált állapotban a Toyota
parkolássegítő érzékelőrend-
szer visszajel zője világít.
Ha kikapcsolta, a Toyota parkolássegítő érzékelő mindaddig „OFF ” állapot-
ban marad, amíg a többfunkciós információs kijelző képernyőjén
„ON” állásba nem kapcsolja. (A rendszer akkor sem kapcsol vissz a ON
módba automatikusan, ha újraindítja a hibrid rendszert.)
Ha az érzékelők akadályt észlel nek, akkor egy rajz jelenik meg a
többfunkciós információs kijelz őn az akadály elhelyezkedésének és
távolságának függvényében.
Első középső érzékelő műkö-
dése
Első sarokérzékelő működése
Első oldalérzékelő működése
Hátsó oldalérzékelő működése
Hátsó sarokérzékelő működése
Hátsó középső érzékelő műkö-
dése
A Toyota parkolássegítő érzékelőrendszer aktiválása/deaktivá-
lása
1
2
3
Kijelző

3874-5. Vezetéssegítő rendszerek használata
4
Vezetés

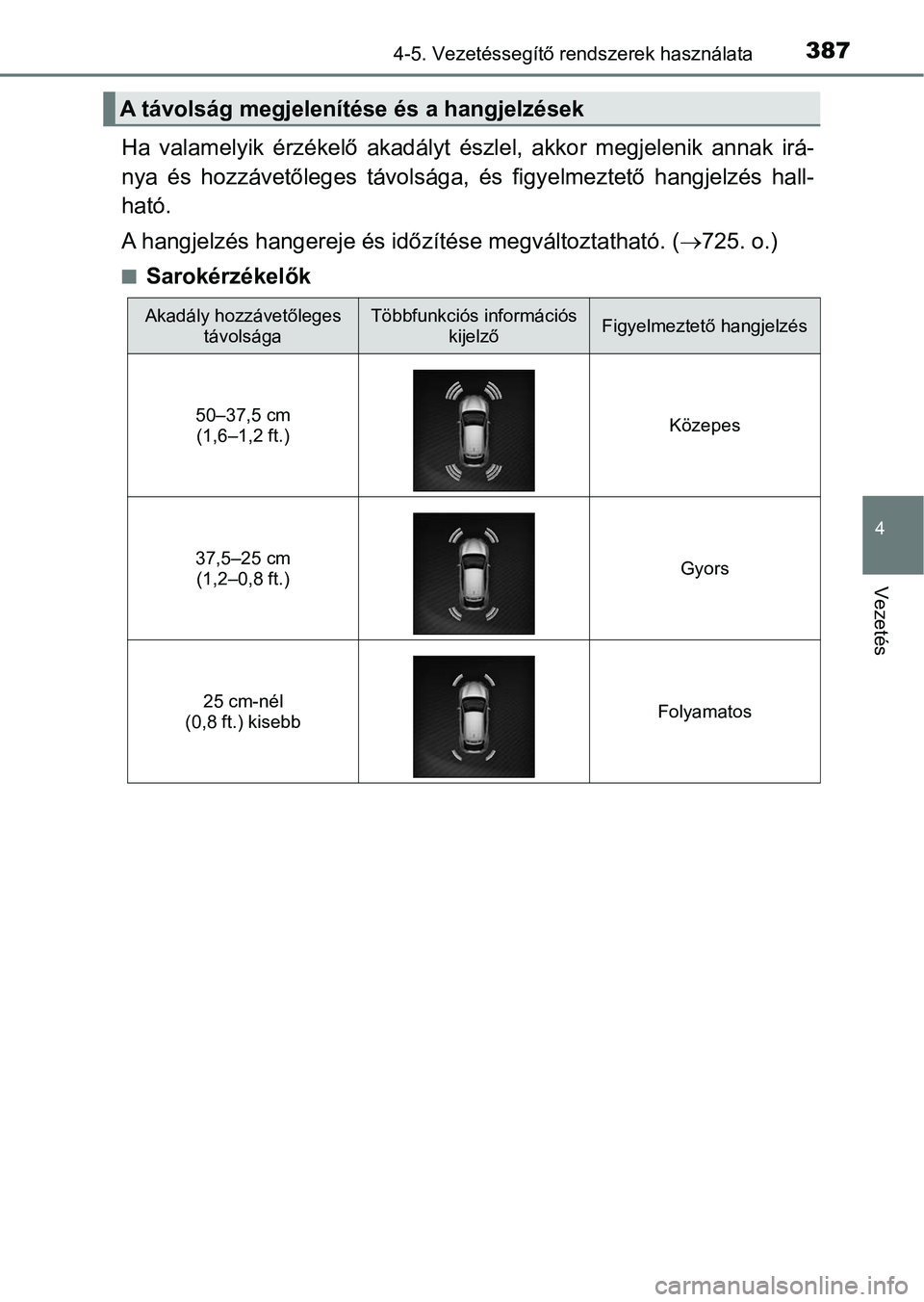

Ha valamelyik érzékelő akadályt észlel, akkor megjelenik annak irá-
nya és hozzávetőleges távolsága, és figyelmeztető hangjelzés hall-
ható.
A hangjelzés hangereje és idő zítése megváltoztatható. (725. o.)
nSarokérzékelők
A távolság megjelenítése és a hangjelzések
Akadály hozzávetőleges
távolságaTöbbfunkciós információs kijelzőFigyelmeztető hangjelzés
50–37,5 cm (1,6–1,2 ft.) Közepes
37,5–25 cm (1,2–0,8 ft.) Gyors
25 cm-nél
(0,8 ft.) kisebb Folyamatos

3884-5. Vezetéssegítő rendszerek használata

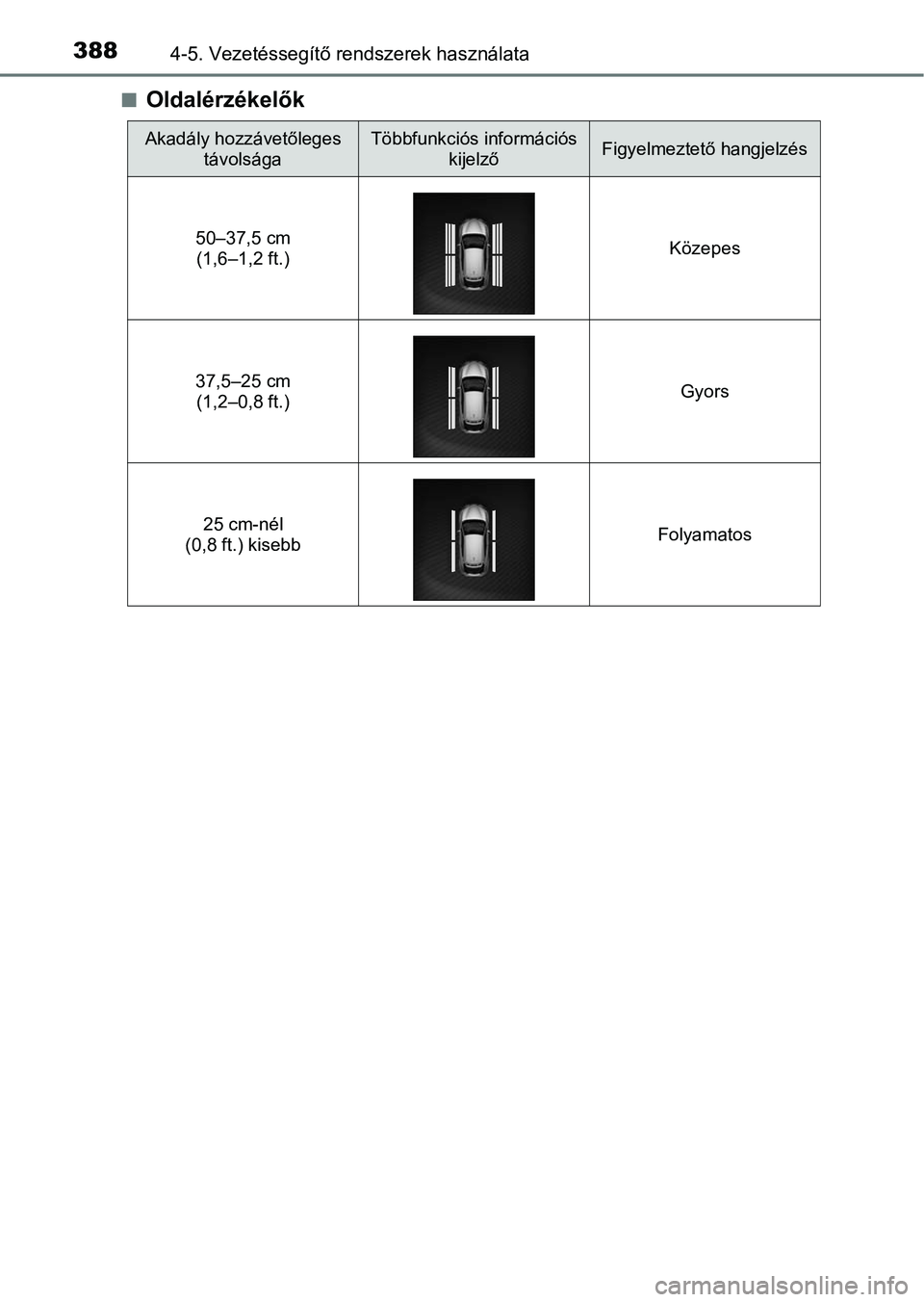

nOldalérzékelők
Akadály hozzávetőleges távolságaTöbbfunkciós információs kijelzőFigyelmeztető hangjelzés
50–37,5 cm (1,6–1,2 ft.) Közepes
37,5–25 cm (1,2–0,8 ft.) Gyors
25 cm-nél
(0,8 ft.) kisebb Folyamatos

3894-5. Vezetéssegítő rendszerek használata
4
Vezetés

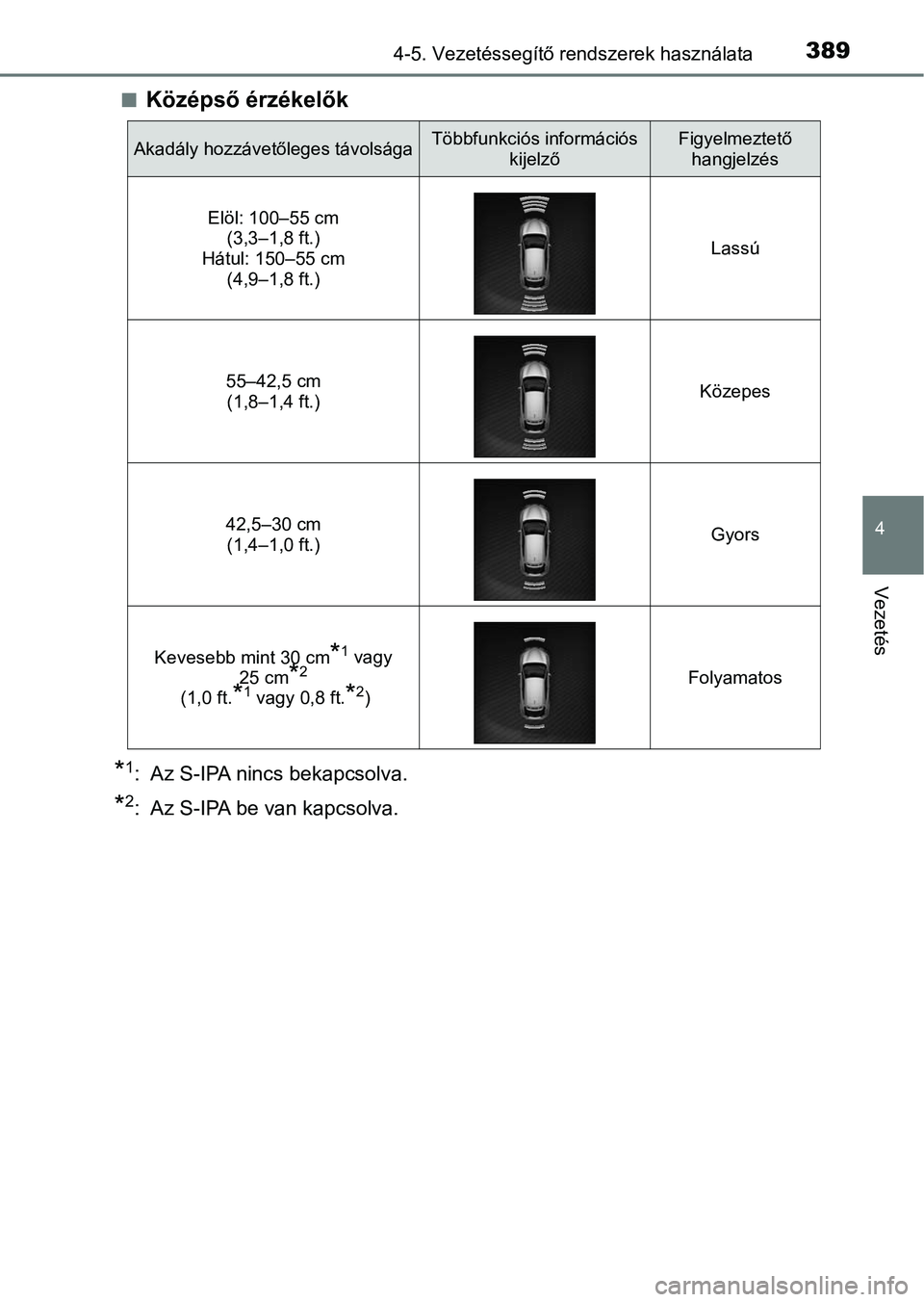

nKözépső érzékelők
*1: Az S-IPA nincs bekapcsolva.
*2: Az S-IPA be van kapcsolva.
Akadály hozzávetőleges távolságaTöbbfunkciós információs kijelzőFigyelmeztető hangjelzés
Elöl: 100–55 cm (3,3–1,8 ft.)
Hátul: 150–55 cm
(4,9–1,8 ft.) Lassú
55–42,5 cm (1,8–1,4 ft.) Közepes
42,5–30 cm (1,4–1,0 ft.) Gyors
Kevesebb mint 30 cm
*1 vagy
25 cm*2

(1,0 ft.*1 vagy 0,8 ft.*2) Folyamatos

3904-5. Vezetéssegítő rendszerek használata

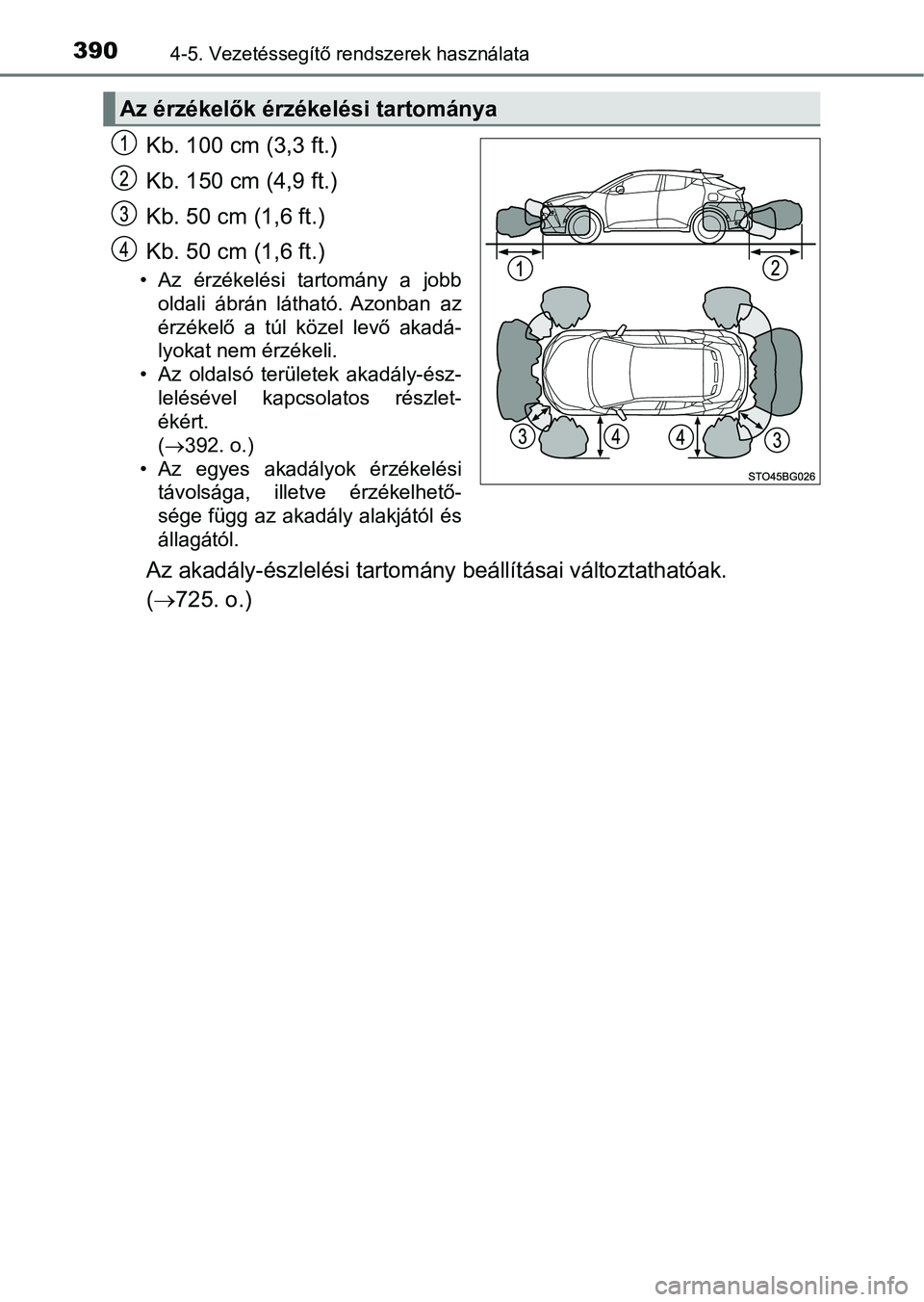

Kb. 100 cm (3,3 ft.)
Kb. 150 cm (4,9 ft.)
Kb. 50 cm (1,6 ft.)
Kb. 50 cm (1,6 ft.)
• Az érzékelési tartomány a jobboldali ábrán látható. Azonban az
érzékelő a túl közel levő akadá-
lyokat nem érzékeli.
• Az oldalsó területek akadály-ész- lelésével kapcsolatos részlet-
ékért.
(392. o.)
• Az egyes akadályok érzékelési távolsága, illetve érzékelhető-
sége függ az akadály alakjától és
állagától.
Az akadály-észlelési tartomány beállításai változtathatóak.
(  725. o.)
Az érzékelők érzékelési tartománya

3914-5. Vezetéssegítő rendszerek használata
4
Vezetés

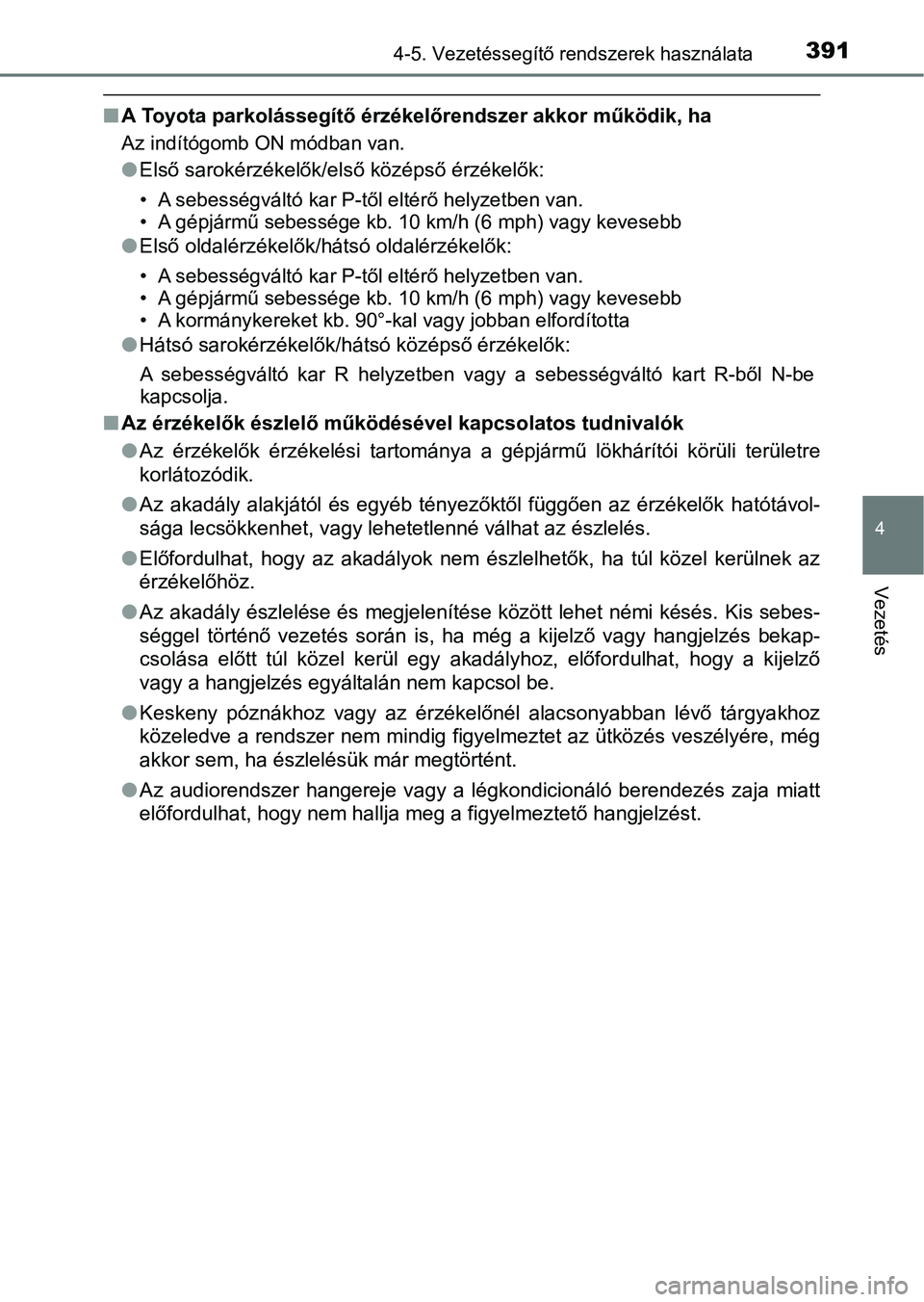

nA Toyota parkolássegítő érzékelőrendszer akkor működik, ha
Az indítógomb ON módban van.
lElső sarokérzékelők/első középső érzékelők:
• A sebességváltó kar P-től eltérő helyzetben van.
• A gépjármű sebessége kb. 10 km/h (6 mph) vagy kevesebb
lElső oldalérzékelők/hátsó oldalérzékelők:
• A sebességváltó kar P-től eltérő helyzetben van.
• A gépjármű sebessége kb. 10 km/h (6 mph) vagy kevesebb
• A kormánykereket kb. 90°-k al vagy jobban elfordította
lHátsó sarokérzékelők/hátsó középső érzékelők:
A sebességváltó kar R helyzetben vagy a sebességváltó kart R-ből N-be
kapcsolja.
n Az érzékelők észlelő működésével kapcsolatos tudnivalók
lAz érzékelők érzékelési tartománya a gépjármű lökhárítói körüli területre
korlátozódik.
l Az akadály alakjától és egyéb tényezőktől függően az érzékelők hatótávol-
sága lecsökkenhet, vagy lehetetlenné válhat az észlelés.
l Előfordulhat, hogy az akadályok nem észlelhetők, ha túl közel k erülnek az
érzékelőhöz.
l Az akadály észlelése és megjelenítése között lehet némi késés. Kis sebes-
séggel történő vezetés során is, ha még a kijelző vagy hangjelz és bekap-
csolása előtt túl közel kerül egy akadályhoz, előfordulhat, hogy a kijelző
vagy a hangjelzés egyáltalán nem kapcsol be.
l Keskeny póznákhoz vagy az érzékelőnél alacsonyabban lévő tárgya khoz
közeledve a rendszer nem mindig figyelmeztet az ütközés veszély ére, még
akkor sem, ha észlelésük már megtörtént.
l Az audiorendszer hangereje vagy a légkondicionáló berendezés za ja miatt
előfordulhat, hogy nem hallja meg a figyelmeztető hangjelzést.

3924-5. Vezetéssegítő rendszerek használata
nOldalsó tartomány akadály -figyelmeztető funkció
Észlelte az akadályt (a gépjármű pályáján belül van)
l Csak akkor értesíti a vezetőt, ha a gépjármű oldala mellett tal álható akadály
a gépjármű pályáján belül van (kijelző és hangjelzés).
l Habár a kijelző akkor is működik, ha a gépjármű áll vagy halad, a hangjel-
zés csak mozgó gépjárműben működik.
n Akadály-érzékelés az oldalsó területeken
lAz oldalsó tartományokban addig nem érzékelhetők az akadályok, amíg a
pásztázás be nem fejeződött.
Az indítógomb ON helyzetbe kapcsolása után a pásztázás akkor fe jeződik
be, ha már egy kis ideig vezette a gépjárművet. A pásztázás bef ejezéséig a
működési képernyő szürke marad.
l Ha az oldalsó érzékelők akadályt, pl. egy másik gépjárművet, gy alogost,
vagy állatot érzékelnek, előfordulhat, hogy azután is észlelve marad, miután
elhagyta az oldalsó érzékelők érzékelési tartományát.
n Ha a „Clean Parking Assist Sensor” (Tisztítsa meg a parkolásseg ítő ér-
zékelőt) üzenet megjelenik a t öbbfunkciós információs kijelzőn
Az egyik érzékelő beszennyeződhet ett vagy hó, jég boríthatja. Ebben az eset-
ben tisztítsa meg az érzékelőt, ezután a rendszernek vissza kel l térnie a nor-
mál működéshez.
Ha egy érzékelő befagyott, figyelmeztető üzenet jelenhet meg, illetve lehetsé-
ges, hogy a rendszer nem képes érzé kelni az akadályokat. Ha az érzékelő kiol-
vad, a rendszer normál működése visszaáll.
nHa a „Parking Assist Malfunction” (Hibás parkolássegítő működés ) üze-
net megjelenik a többfunkciós információs kijelzőn
Lehetséges, hogy a rendszer nem m űködik egy érzékelő meghibásodása mi-
att. Ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedéssel, szer-
vizzel vagy más, megbízható szakemberrel.
n Személyre szabás
A hangjelzés hangereje módosítható.
(Személyre szabható funkciók: 725. o.)
Ha egy oldalsó tartományban levő akadály
a gépjármű pályáján belül van, miközben a
gépjármű előre vagy hátrafelé mozog, ez a
funkció értesíti a vezetőt a kijelző vagy a
hangjelzés által.
Nem észleli az akadályt (kívül van a
gépjármű pályáján)
Számított gépjármű pálya
