2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

5697-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

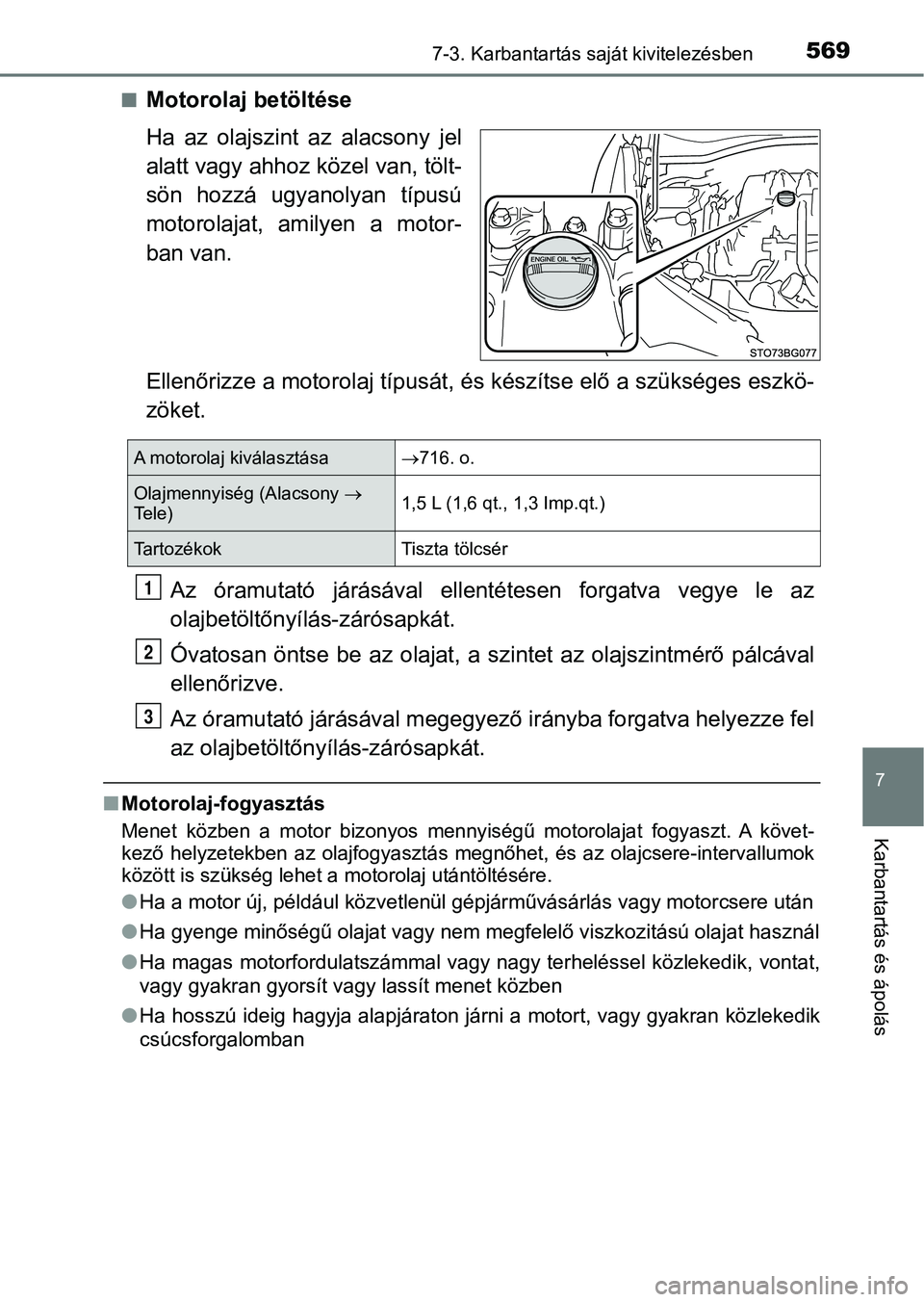

nMotorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motor-
ban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a s zintet az olajszintmérő pálcával
ellenőrizve.
Az óramutató járásával megegyező irányba forgatva helyezze fel
az olajbetöltőny ílás-zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A k ö v e t -
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-i ntervallumok
között is szükség lehet a motorolaj utántöltésére.
l Ha a motor új, például közvetlenül gépjárművásárlás vagy motorc sere után
l Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olaja t használ
l Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
l Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
A motorolaj kiválasztása 716. o.
Olajmennyiség (Alacsony 
Te l e )1,5 L (1,6 qt., 1,3 Imp.qt.)
TartozékokTiszta tölcsér
1
2
3

5707-3. Karbantartás saját kivitelezésben

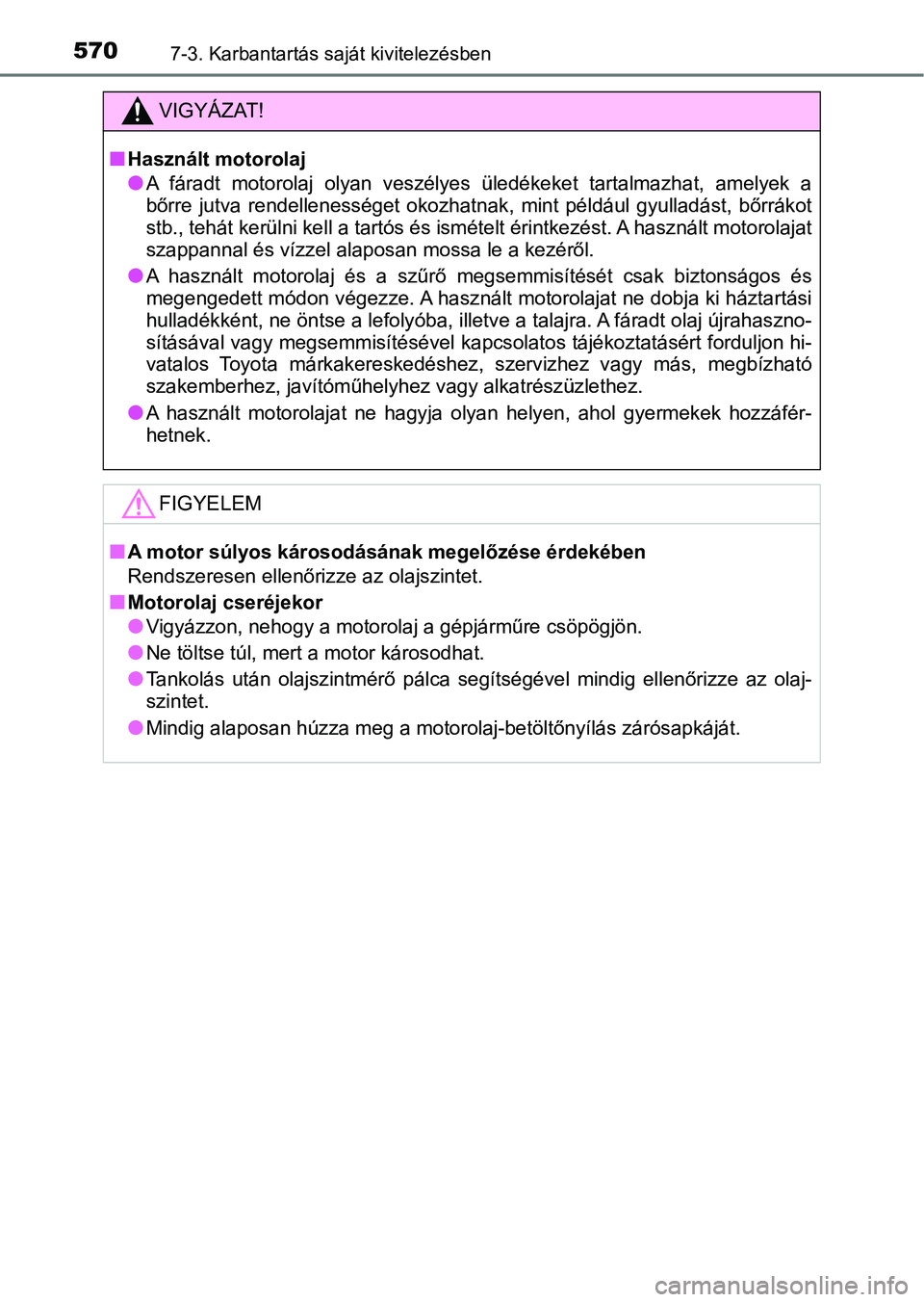

VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet oko zhatnak, mint például gyulladást, bőrrákot
stb., tehát kerülni kell a tartós és ismételt érintkezést. A ha sznált motorolajat
szappannal és vízzel alaposan mossa le a kezéről.
lA használt motorolaj és a szűrő megsemmisítését csak biztonságo s és
megengedett módon végezze. A használt motorolajat ne dobja ki h áztartási
hulladékként, ne öntse a lefolyóba, illetve a talajra. A fáradt olaj újrahaszno-
sításával vagy megsemmisítésével kapcsolatos tájékoztatásért fo rduljon hi-
vatalos Toyota márkakereskedéshez, szervizhez vagy más, megbízh ató
szakemberhez, javítóműhelyhez vagy alkatrészüzlethez.
lA használt motorolajat ne hagyja olyan helyen, ahol gyermekek h ozzáfér-
hetnek.
FIGYELEM
nA motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőriz ze az olajszintet.
nMotorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
lNe töltse túl, mert a motor károsodhat.
lTankolás után olajszintmérő pálca segítségével mindig ellenőriz ze az olaj-
szintet.
lMindig alaposan húzza meg a motoro laj-betöltőnyílás zárósapkáját.

5717-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ha hideg a hibrid rendszer, a hűtőfolyadék szintje akkor megfelelő, ha
a tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések között
van.
nMotorhűtőfolyadék-kiegyenlítőtartály
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az
alatt van, töltse fel a tartályt egé-
szen a „FULL” (tele) szintig.
( 704. o.)
n
Teljesítményszabályozó-egység hűtőfolyadék-kiegyenlítőtartá-
lya
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az
alatt van, töltse fel a tartályt egé-
szen a „FULL” (tele) szintig.
( 704. o.)
nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettar tamú Toyota
hűtőfolyadék) vagy más, hasonlóan jó minőségű, etilén-glikol al apú, szilikát-,
amin-, nitrit-, borátmentes, hos szú élettartamú („long-life”) hibrid szerves sav
technológiával készült hűt őfolyadék használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális hőmérséklet: -35 C [-31 F])
A motor-hűtőfolyadékokkal kapcso latos további részletekért vegye fel a kap-
csolatot bármely hivatalos Toyot a márkakereskedéssel, szervizze l vagy más,
megbízható szakemberrel.
Hűtőfolyadék

5727-3. Karbantartás saját kivitelezésben
nHa az újratöltés után rövid id őn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-/teljesítményszabályozó- egység hűtő-
folyadék-kiegyenlítőtartályának z árósapkáját, a hűtőfolyadék leeresztőcsavar-
ját és a hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatal os Toyota már-
kakereskedéssel, szervizzel vagy más, megbízható szakemberrel a zárósapka
nyomását, és kerestesse meg a rendszer tömítetlenségének helyét .
VIGYÁZAT!
nA hibrid rendszer felmelegedésekor
Ne vegye le a motor/teljesítményszabályozó-egység hűtőfolyadék- kiegyenlí-
tőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, é s a hűtősapka eltávolításakor forró hűtő-
folyadék spriccelhet ki, amely s úlyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfelelő
kenés, korrózióvédelem és hűtés é rdekében víz és fagyálló folyadék megfe-
lelő keverékét kell használnia. M indig olvassa el a fagyálló folyadék vagy a
hűtőfolyadék címkéjét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülés ének elkerülése érdekében mossa le vízzel
a hűtőfolyadékot.

5737-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

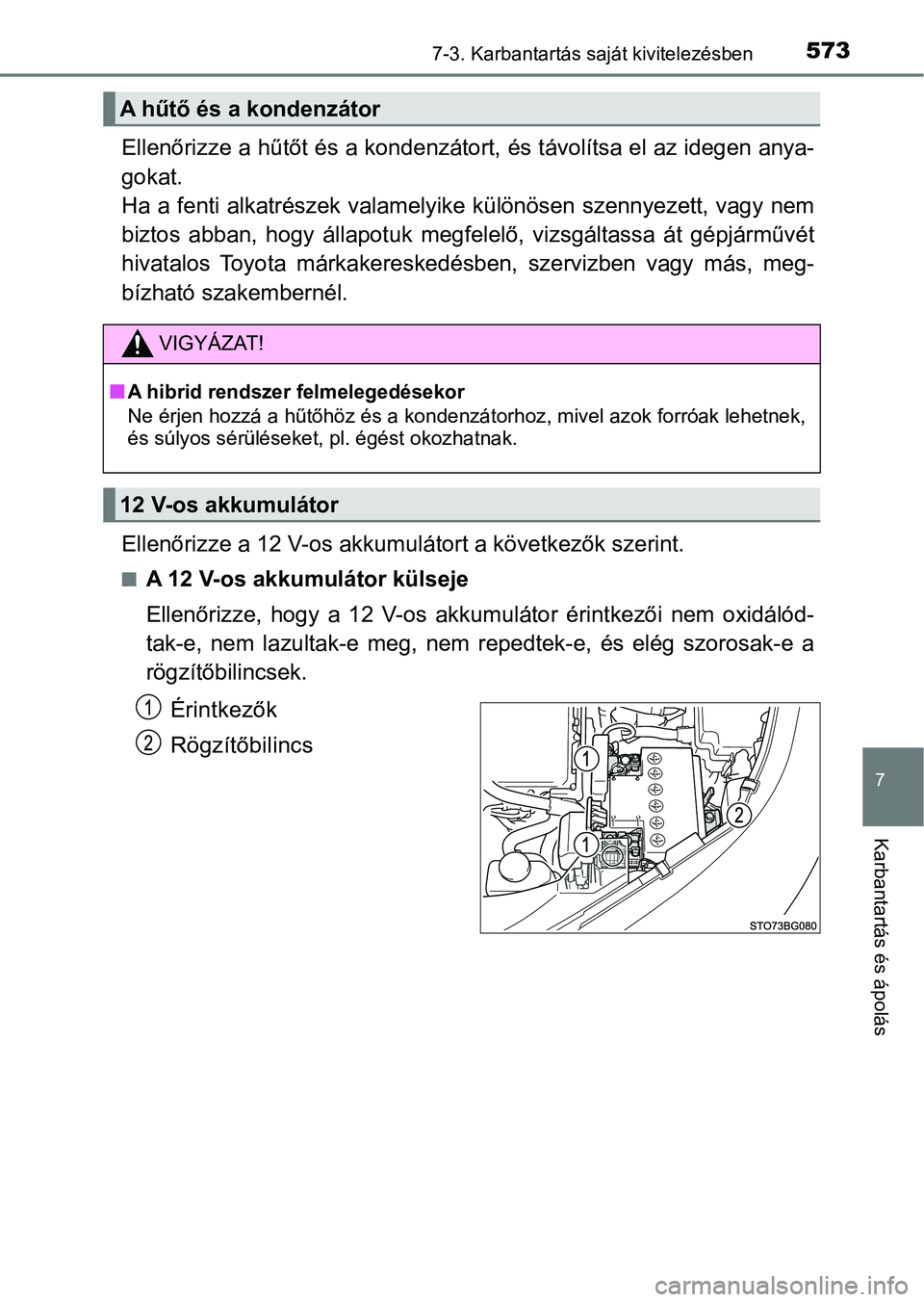

Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anya-
gokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfe lelő, vizsgáltassa át gépjárművét
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
bízható szakembernél.
Ellenőrizze a 12 V-os akkumul átort a következők szerint.
nA 12 V-os akkumulátor külseje
Ellenőrizze, hogy a 12 V-os akkum ulátor érintkezői nem oxidálód-
tak-e, nem lazultak-e meg, nem repedtek-e, és elég szorosak-e a
rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
A hűtő és a kondenzátor
VIGYÁZAT!
nA hibrid rendszer felmelegedésekor
Ne érjen hozzá a hűtőhöz és a kondenzátorhoz, mivel azok forróa k lehetnek,
és súlyos sérüléseket, pl. égést okozhatnak.
12 V-os akkumulátor

5747-3. Karbantartás saját kivitelezésben

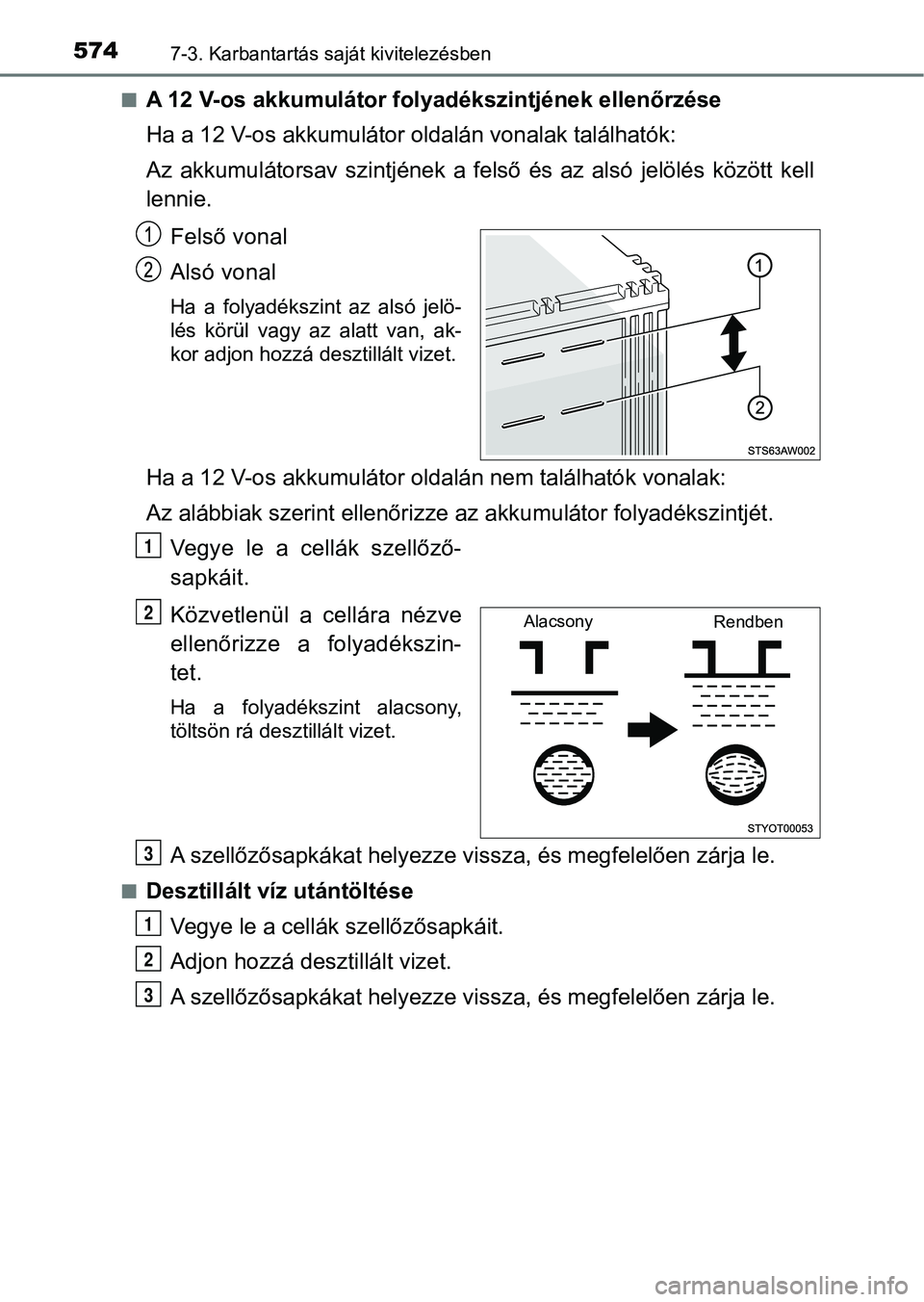

nA 12 V-os akkumulátor folyadékszintjének ellenőrzése
Ha a 12 V-os akkumulátor oldalán vonalak találhatók:
Az akkumulátorsav szintjének a felső és az alsó jelölés között kell
lennie.
Felső vonal
Alsó vonal
Ha a folyadékszint az alsó jelö-
lés körül vagy az alatt van, ak-
kor adjon hozzá desztillált vizet.
Ha a 12 V-os akkumulátor old alán nem találhatók vonalak:
Az alábbiak szer int ellenőrizze az akkum ulátor folyadékszintjét.
Vegye le a cellák szellőző-
sapkáit.
Közvetlenül a cellára nézve
ellenőrizze a folyadékszin-
tet.
Ha a folyadékszint alacsony,
töltsön rá desztillált vizet.
A szellőzősapkákat helyezze vi ssza, és megfelelően zárja le.
nDesztillált víz utántöltése
Vegye le a cellák szellőzősapkáit.
Adjon hozzá desztillált vizet.
A szellőzősapkákat helyezze vi ssza, és megfelelően zárja le.
1
Alacsony
RendbenO
P
N
O
P

5757-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nFeltöltés előtt
Töltéskor a 12 V-os akkumulátor hidrogéngázt termel, amely gyúlékony és rob-
banékony. Ezért feltöltés előtt kö vesse az alábbi óvintézkedéseket:
lA gépjármű 12 V-os akkumulátorának feltöltésekor először kösse le a test-
kábelt.
l Gondoskodjon róla, hogy a töltőkábelek 12 V-os akkumulátorhoz való csat-
lakoztatásakor és lekötésekor a töltő kapcsolója kikapcsolt áll apotban le-
gyen.
n A 12 V-os akkumulátor feltöltése/újracsatlakoztatása után
lElőfordulhat, hogy a hibrid rendszer nem indul. Hajtsa végre a következő el-
járást a rendszer inicializálásához.
Kapcsolja a sebességv áltó kart P helyzetbe.
Nyissa ki és csukja be valamelyik ajtót.
Indítsa újra a hibrid rendszert.
l Előfordulhat, hogy közvetlenül a 12 V-os akkumulátor újracsatlakoztatása
után az ajtókat nem lehet kinyitni az intelligens nyitási és indítórendszerrel.
Ebben az esetben a távirányítóval vagy a mechanikus kulccsal nyithatja és
zárhatja az ajtókat.
l Indítsa be a hibrid rendszert az indítógomb ACCESSORY módjában. Előfor-
dulhat, hogy a hibrid rendszer nem indul be, ha az indítógomb k ikapcsolt ál-
lapotban van. Mindazonáltal a második kísérlettől kezdve a hibrid rendszer
már rendeltetésszerűen fog működni.
l A gépjármű megjegyzi az indítógomb módot. Ha a 12 V-os akkumulá tort új-
racsatlakoztatják, a gépjármű visszatér a 12 V-os akkumulátor l ekötése
előtti indítógomb módhoz. A 12 V-os akkumulátor lekötése előtt feltétlenül
kapcsolja ki a feszültségellátást. Különös óvatossággal járjon el a 12 V-os
akkumulátor csatlakoztatásakor, ha az akkumulátor lemerülése el őtti indító-
gomb mód nem ismert.
Ha a rendszer több próbálkozás után egyik fenti módszerrel sem indul, lépjen
kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vag y más, meg-
bízható szakemberrel.
1
2
3

5767-3. Karbantartás saját kivitelezésben

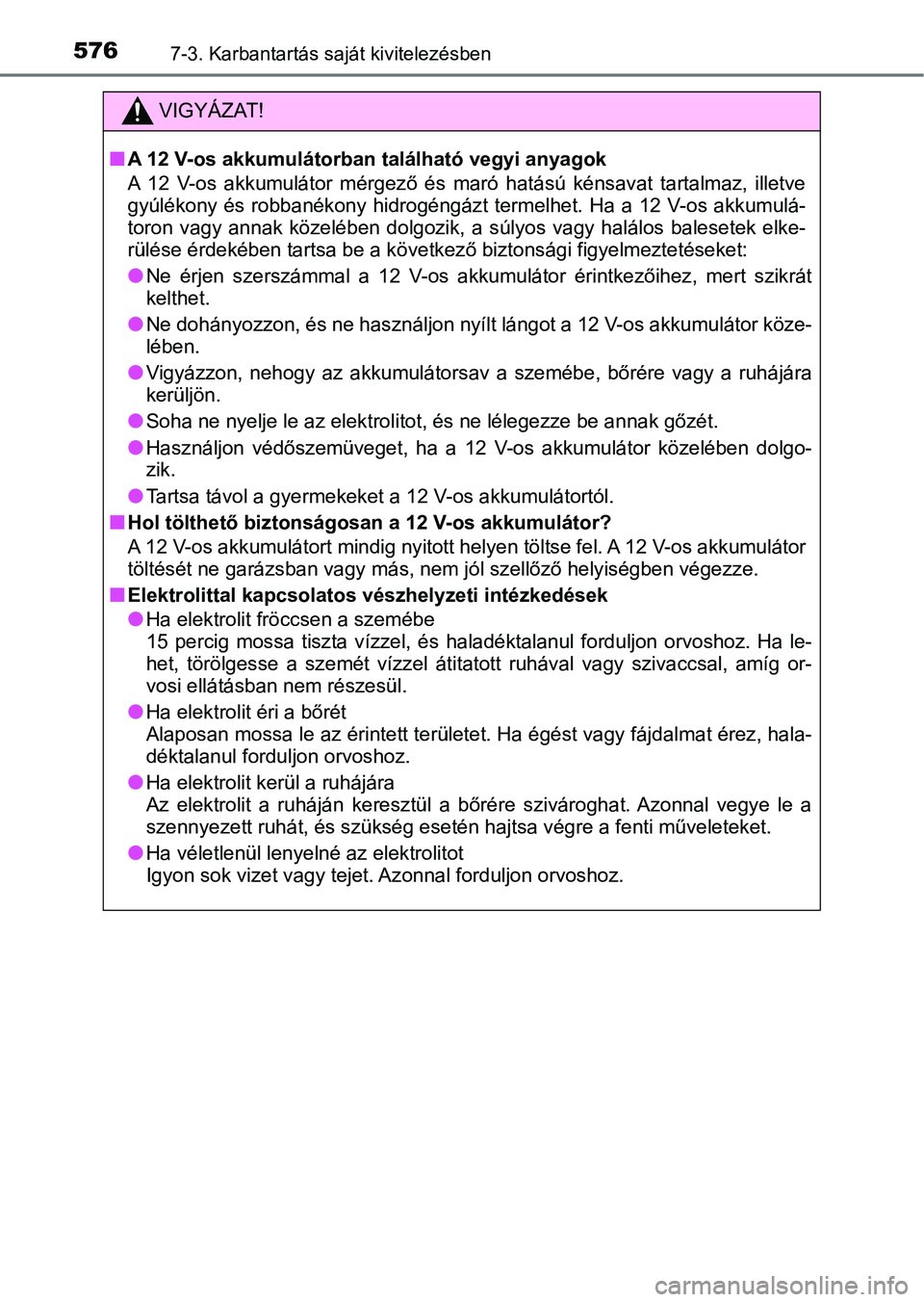

VIGYÁZAT!
nA 12 V-os akkumulátorban található vegyi anyagok
A 12 V-os akkumulátor mérgező és maró hatású kénsavat tartalmaz, illetve
gyúlékony és robbanékony hidrogéngázt termelhet. Ha a 12 V-os a kkumulá-
toron vagy annak közelében dolgozik , a súlyos vagy halálos balesetek elke-
rülése érdekében tartsa be a köve tkező biztonsági figyelmeztetéseket:
lNe érjen szerszámmal a 12 V-os akk umulátor érintkezőihez, mert szikrát
kelthet.
lNe dohányozzon, és ne használjon nyílt lángot a 12 V-os akkumulátor köze-
lében.
lVigyázzon, nehogy az akkumulátors av a szemébe, bőrére vagy a ruhájára
kerüljön.
lSoha ne nyelje le az elektroli tot, és ne lélegezze be annak gőzét.
lHasználjon védőszemüveget, ha a 12 V-os akkumulátor közelében dolgo-
zik.
lTartsa távol a gyermekeket a 12 V-os akkumulátortól.
nHol tölthető biztonságosan a 12 V-os akkumulátor?
A 12 V-os akkumulátort mindig nyitott helyen töltse fel. A 12 V -os akkumulátor
töltését ne garázsban vagy más , nem jól szellőző helyiségben vé gezze.
nElektrolittal kapcsolatos vészhelyzeti intézkedések
lHa elektrolit fröccsen a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ha le-
het, törölgesse a szemét vízzel átitatott ruhával vagy szivaccsal, amíg or-
vosi ellátásban nem részesül.
lHa elektrolit éri a bőrét
Alaposan mossa le az érintett terü letet. Ha égést vagy fájdalmat érez, hala-
déktalanul fordul jon orvoshoz.
lHa elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a bőrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti műveleteket.
lHa véletlenül lenyel né az elektrolitot
Igyon sok vizet vagy tejet. A zonnal forduljon orvoshoz.
