2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

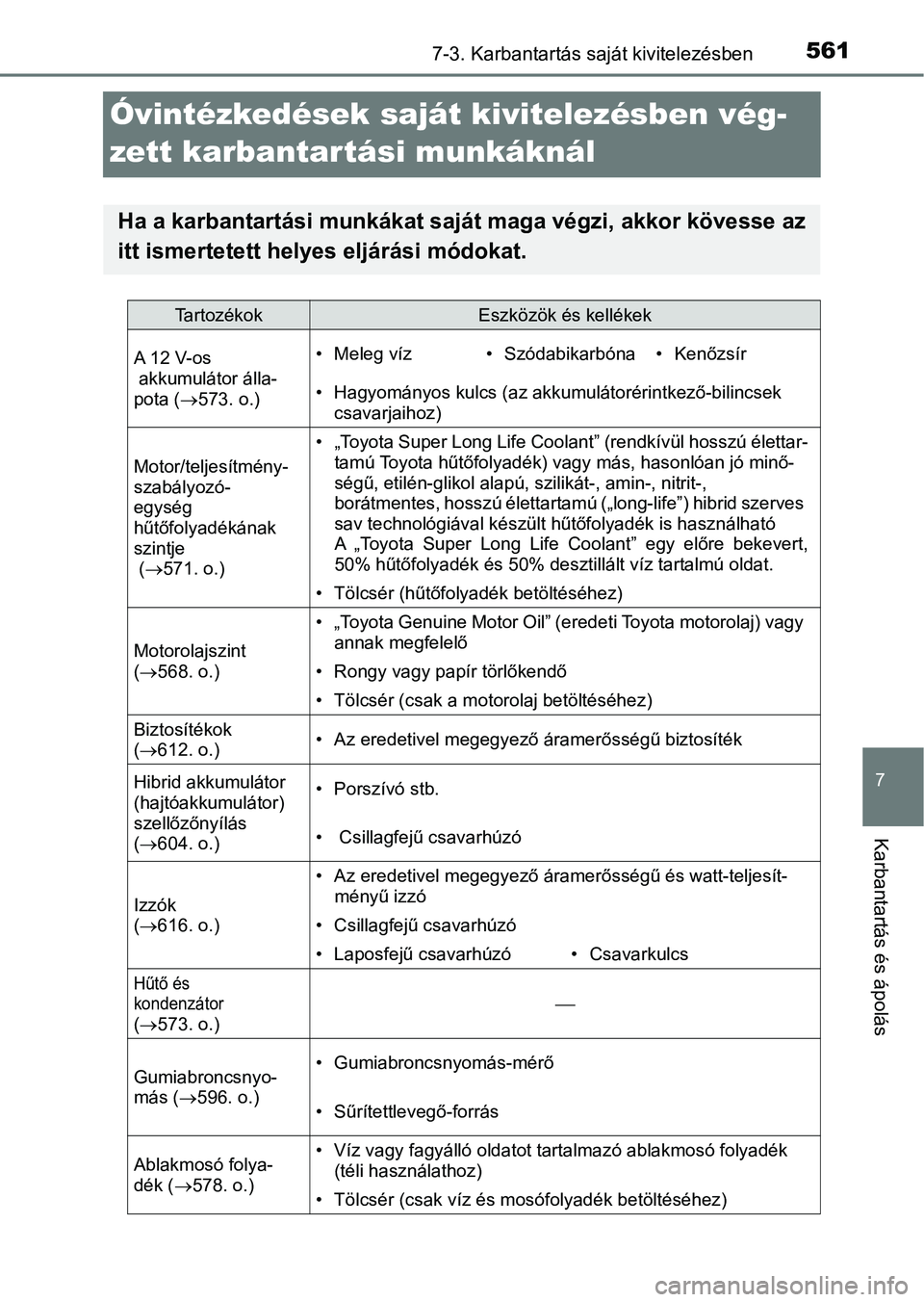

5617-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Óvintézkedések saját kivitelezésben vég-
zett karbantartási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az
itt ismertetett hely es eljárási módokat.
TartozékokEszközök és kellékek
A 1 2 V- o s
akkumulátor álla-
pota (573. o.) • Meleg víz • Szódabikarbóna • Kenőzsír
• Hagyományos kulcs (az akkumulátorérintkező-bilincsek
csavarjaihoz)
Motor/teljesítmény-
szabályozó-
egység
hűtőfolyadékának
szintje
( 571. o.) • „Toyota Super Long Life Coolant” (rendkívül hosszú élettar-
tamú Toyota hűtőfolyadék) vagy más, hasonlóan jó minő-
ségű, etilén-glikol alapú, szilikát-, amin-, nitrit-,
borátmentes, hosszú élettartamú („long-life”) hibrid szerves
sav technológiával készült hűtőfolyadék is használható
A „Toyota Super Long Life Coolant” egy előre bekevert,
50% hűtőfolyadék és 50% desztillált víz tartalmú oldat.
• Tölcsér (hűtőfolyadék betöltéséhez)
Motorolajszint
( 568. o.)
• „Toyota Genuine Motor Oil” (eredeti Toyota motorolaj) vagy
annak megfelelő
• Rongy vagy papír törlőkendő
• Tölcsér (csak a motorolaj betöltéséhez)
Biztosítékok
( 612. o.)• Az eredetivel megegyező áramerősségű biztosíték
Hibrid akkumulátor
(hajtóakkumulátor)
szellőzőnyílás
(604. o.)• Porszívó stb.
• Csillagfejű csavarhúzó
Izzók
(616. o.)
• Az eredetivel megegyező áramerősségű és watt-teljesít-
ményű izzó
• Csillagfejű csavarhúzó
• Laposfejű csavarhúzó• Csavarkulcs
Hűtő és
kondenzátor
( 573. o.)
Gumiabroncsnyo-
más ( 596. o.)• Gumiabroncsnyomás-mérő
• Sűrítettlevegő-forrás
Ablakmosó folya-
dék ( 578. o.)• Víz vagy fagyálló oldatot tartalmazó ablakmosó folyadék
(téli használathoz)
• Tölcsér (csak víz és mosófolyadék betöltéséhez)

5627-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, amelyek
elmozdulhatnak, felforrósodhatnak vagy elektromosan feltöltődhe tnek. A
súlyos vagy halálos sérülések elkerülése érdekében tartsa be a következő
biztonsági figyelmeztetéseket.
n
Ha a motortérben dolgozik
lGyőződjön meg arról, hogy az „ACCESSORY” vagy „IGNITION ON” üze net
a többfunkciós információs kijelzőn nem látható-e, és a „READY” (üzem-
kész) visszajelző nem világít-e.
lKezeit, ruháját és a szerszámoka t tartsa távol a forgó ventilátortól.
lKözvetlenül vezetés után ne érintse meg a motort, a teljesítmén yszabá-
lyozó-egységet, a hőcserélőt, a kipufogócsonkot stb., mivel for róak lehet-
nek. Az olaj és az egyéb folyadékok szintén felhevülnek.
lNe hagyjon gyúlékony anyagot a motortérben (pl. papírt és rongy ot).
lNe dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az
üzemanyagellátó rendszer vagy a 12 V-os akkumulátor környezetében. Az
üzemanyagpára és a 12 V-os akkum ulátor gőzei gyúlékonyak.
lHa a 12 V-os akkumulátoron dolgozik, legyen nagyon óvatos. Mérg ező és
maró kénsavat tartalmaz.
lLegyen óvatos, mert a fékfolyadék árthat kezének vagy szemének, és káro-
síthatja a fényezett felületeke t. Ha a folyadék kezére vagy szemébe
fröccsen, azonnal öblítse le vízze l. Ha továbbra is panasza van, forduljon
orvoshoz.
nHa az elektromos hűtőventiláto rokon vagy a hűtőrácson dolgozik
Az indítógombot fordítsa „OFF” állásba.
Ha az indítógomb „ON” állásban van, és üzemel a légkondicionáló berende-
zés és/vagy a hűtőfolyadék hőmérséklete magas, az elektromos hű tőventilá-
tor automatikusan bekapcsolhat. ( 573. o.)
nVédőszemüveg
Használjon védőszemüveget, hogy megakadályozza bármilyen kirepü lő, ki-
eső anyag vagy folyadékpermet szembe kerülését.

5637-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

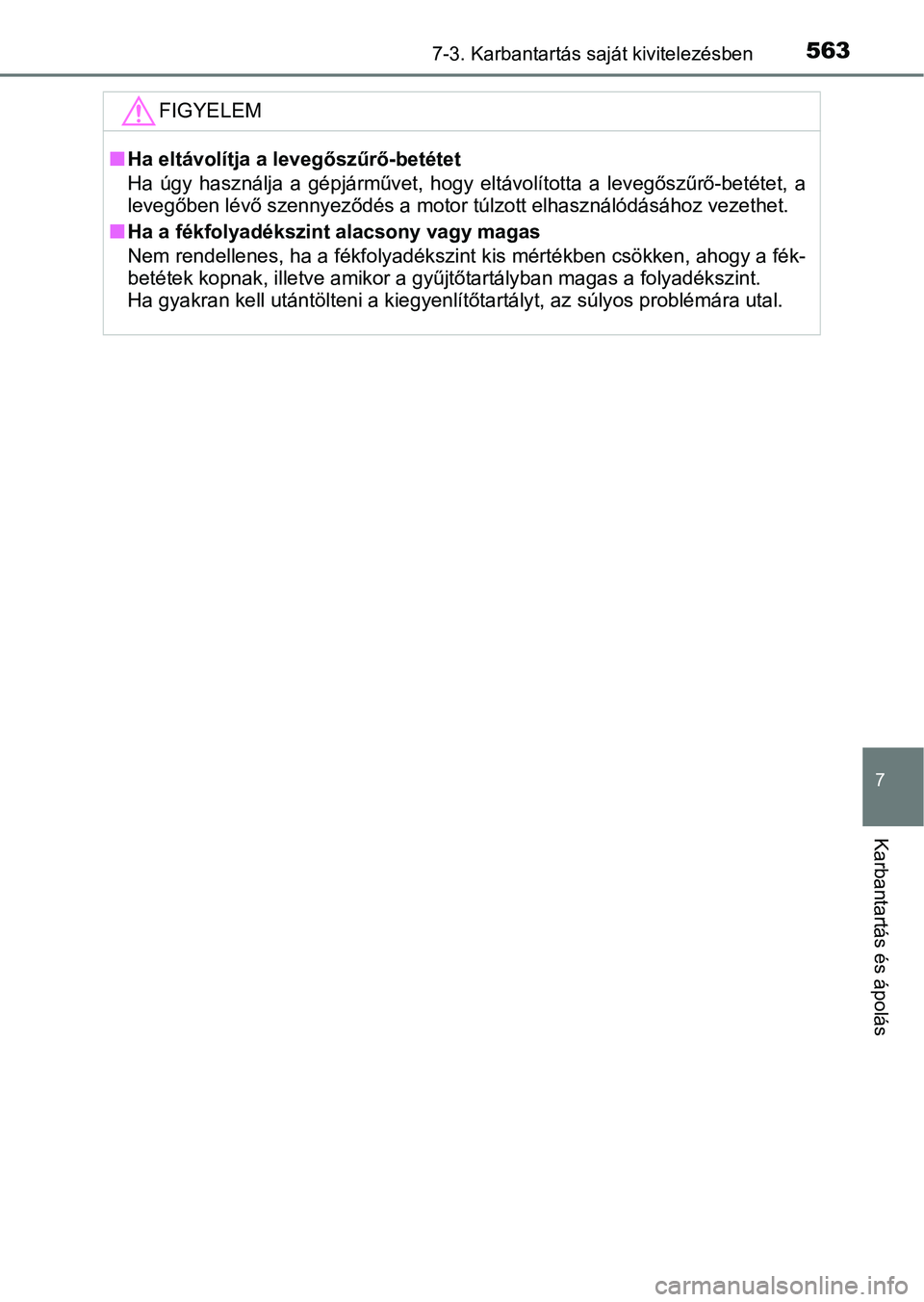

FIGYELEM
nHa eltávolítja a levegőszűrő-betétet
Ha úgy használja a gépjárművet, hogy eltávolította a levegőszűrő-betétet, a
levegőben lévő szennyeződés a motor túlzott elhasználódásához vezethet.
nHa a fékfolyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadé kszint kis mértékben csökken, ahogy a fék-
betétek kopnak, illetve amikor a gyűjtőtartályban magas a folyadékszint.
Ha gyakran kell utántölteni a k iegyenlítőtartályt, az súlyos problémára utal.

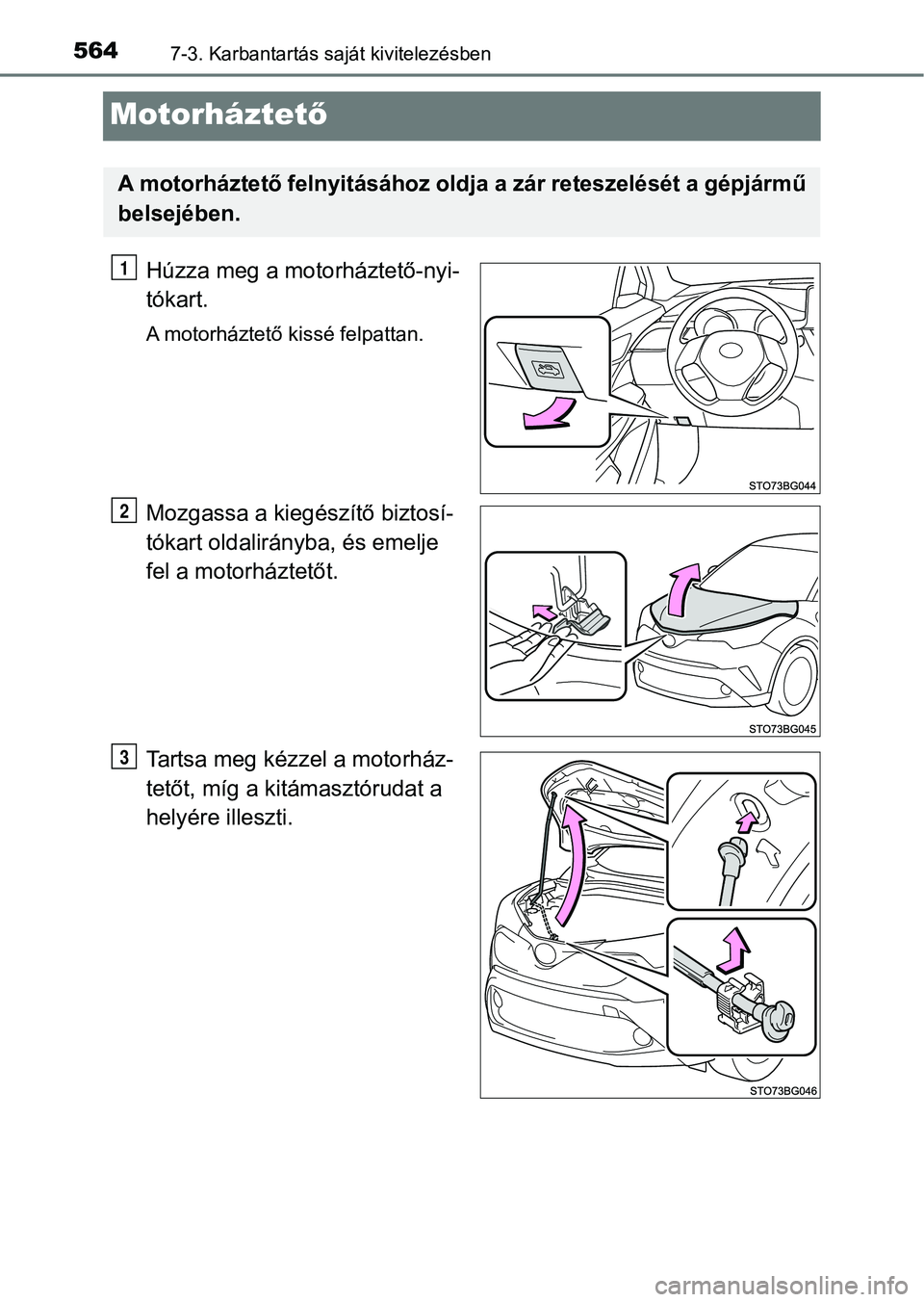

5647-3. Karbantartás saját kivitelezésben
Motorháztető
Húzza meg a motorháztető-nyi-
tókart.
A motorháztető kissé felpattan.
Mozgassa a kiegészítő biztosí-
tókart oldalirányba, és emelje
fel a motorháztetőt.
Tartsa meg kézze l a motorház-
tetőt, míg a kitámasztórudat a
helyére illeszti.
A motorháztető felnyitásához oldja a zár reteszelését a gépjárm ű
belsejében.
1
2
3

5657-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

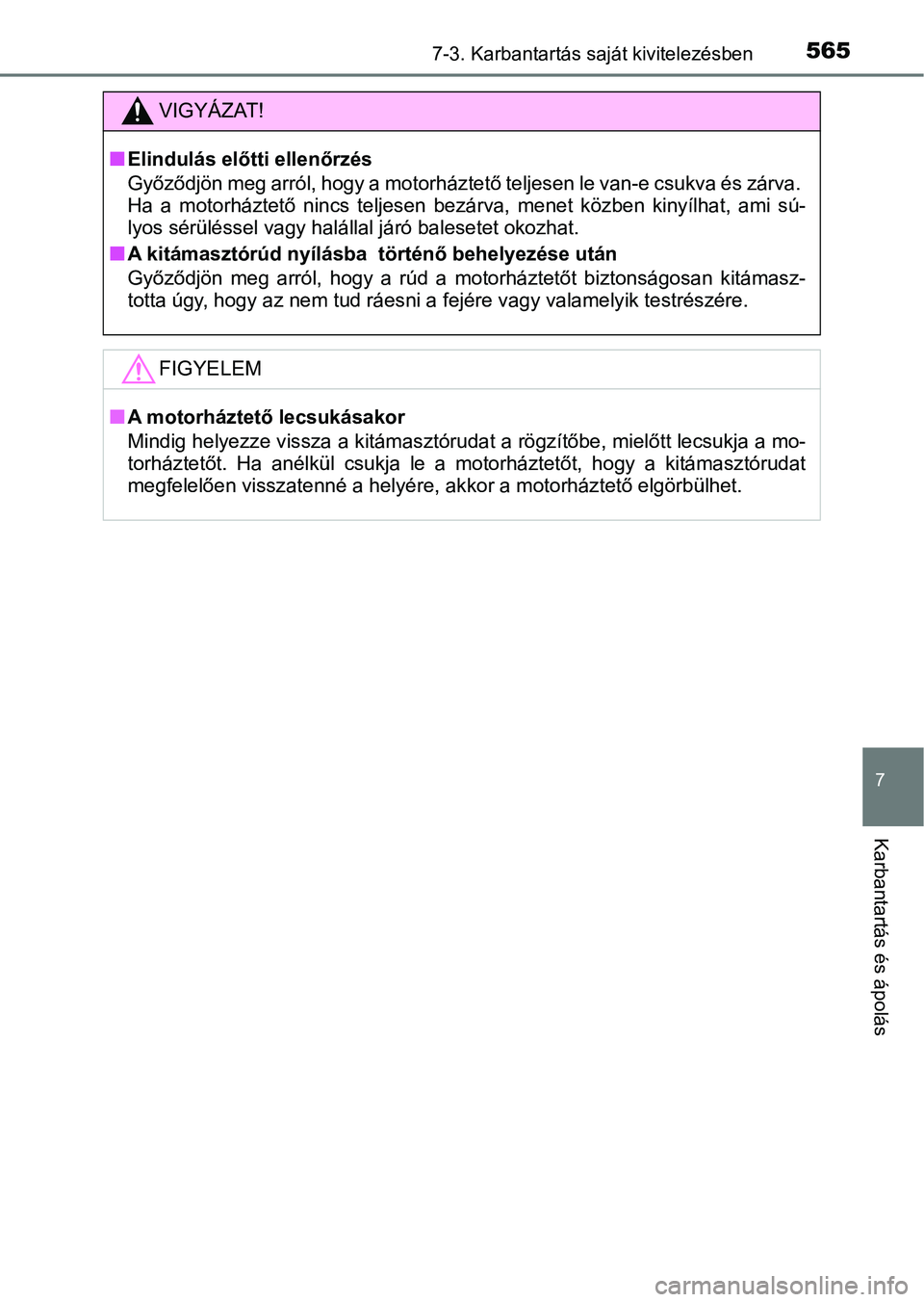

VIGYÁZAT!
nElindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csukva és zárva.
Ha a motorháztető nincs teljes en bezárva, menet közben kinyílha t, ami sú-
lyos sérüléssel vagy halállal járó balesetet okozhat.
nA kitámasztórúd nyílásba történő behelyezése után
Győződjön meg arról, hogy a rúd a motorháztetőt biztonságosan k itámasz-
totta úgy, hogy az nem tud ráesni a fejére vagy valamelyik testrészére.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt lecsukja a mo-
torháztetőt. Ha anélkül csukja le a motorháztetőt, hogy a kitám asztórudat
megfelelően visszatenné a helyére, akkor a motorháztető elgörbü lhet.

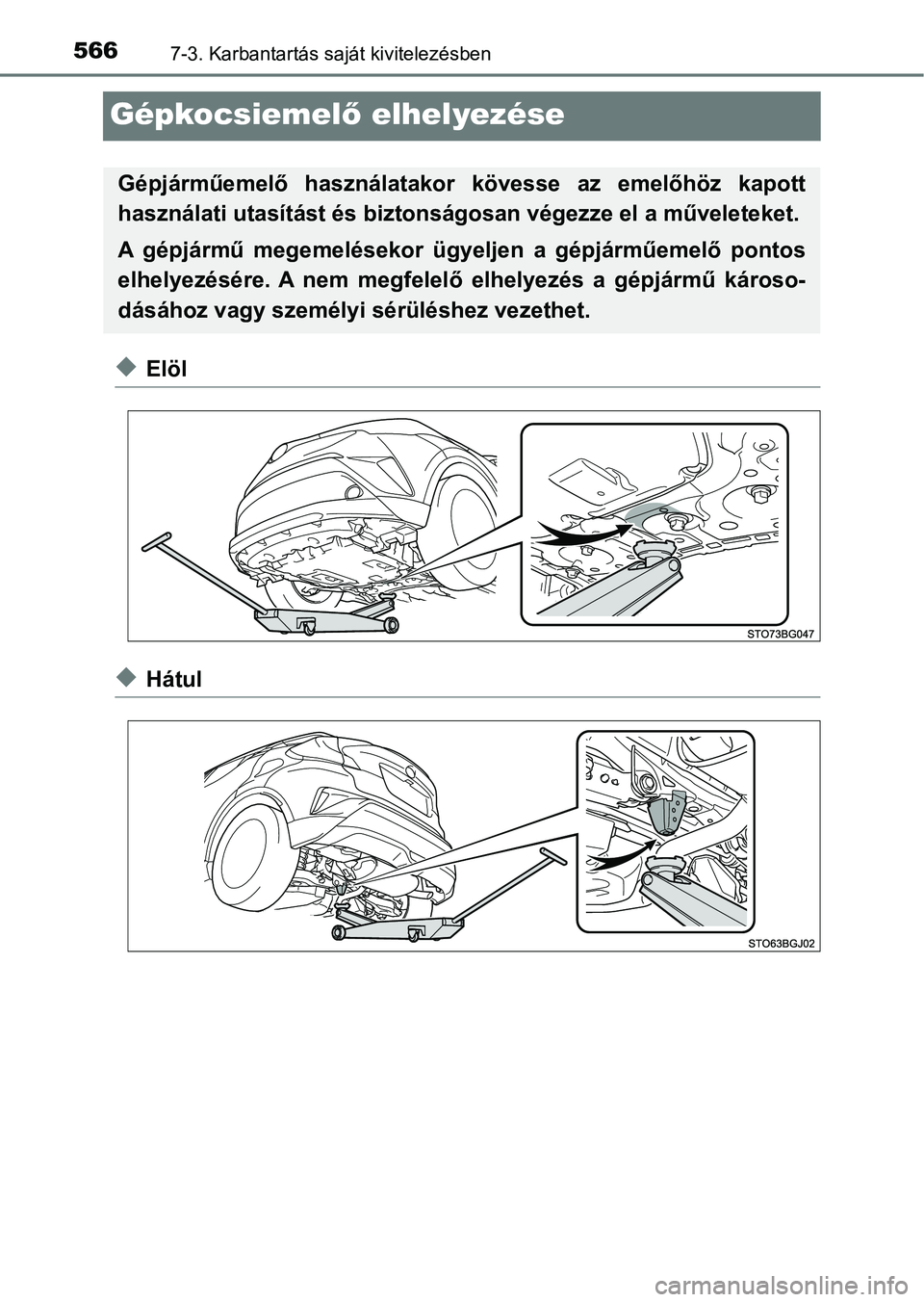

5667-3. Karbantartás saját kivitelezésben
Gépkocsiemelő elhelyezése
uElöl
uHátul
Gépjárműemelő használatako r kövesse az emelőhöz kapott
használati utasítást és biztonságosan végezze el a műveleteket.
A gépjármű megemelésekor ügy eljen a gépjárműemelő pontos
elhelyezésére. A nem megfelelő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.

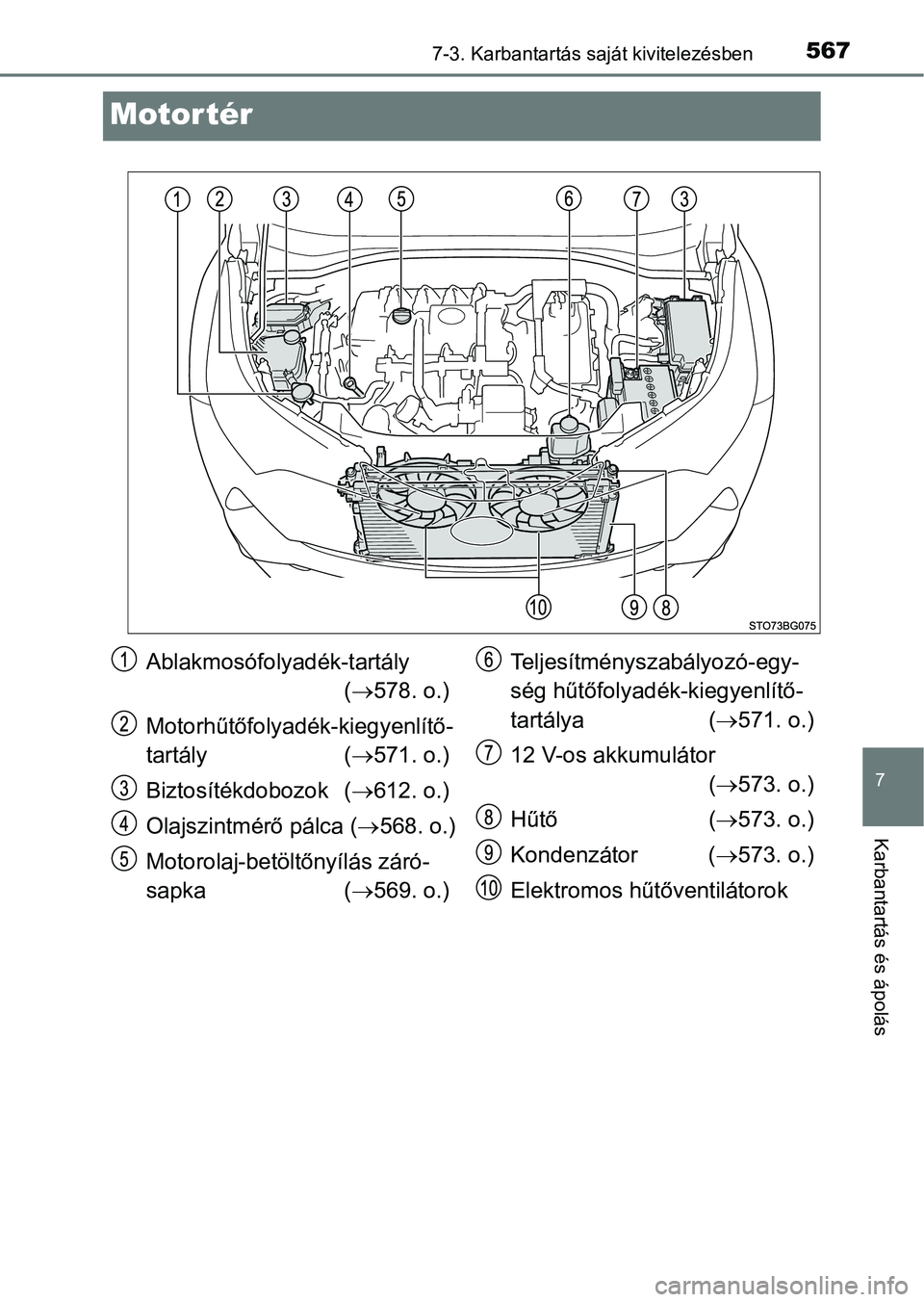

5677-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Motor tér
Ablakmosófolyadék-tartály( 578. o.)
Motorhűtőfolyadék-kiegyenlítő-
tartály ( 571. o.)
Biztosítékdobozok ( 612. o.)
Olajszintmérő pálca ( 568. o.)
Motorolaj-betöltőnyílás záró-
sapka ( 569. o.) Teljesítményszabályozó-egy-
ség hűtőfolyadék-kiegyenlítő-
tartálya
( 571. o.)
12 V-os akkumulátor ( 573. o.)
Hűtő ( 573. o.)
Kondenzátor ( 573. o.)
Elektromos hűtőventilátorok

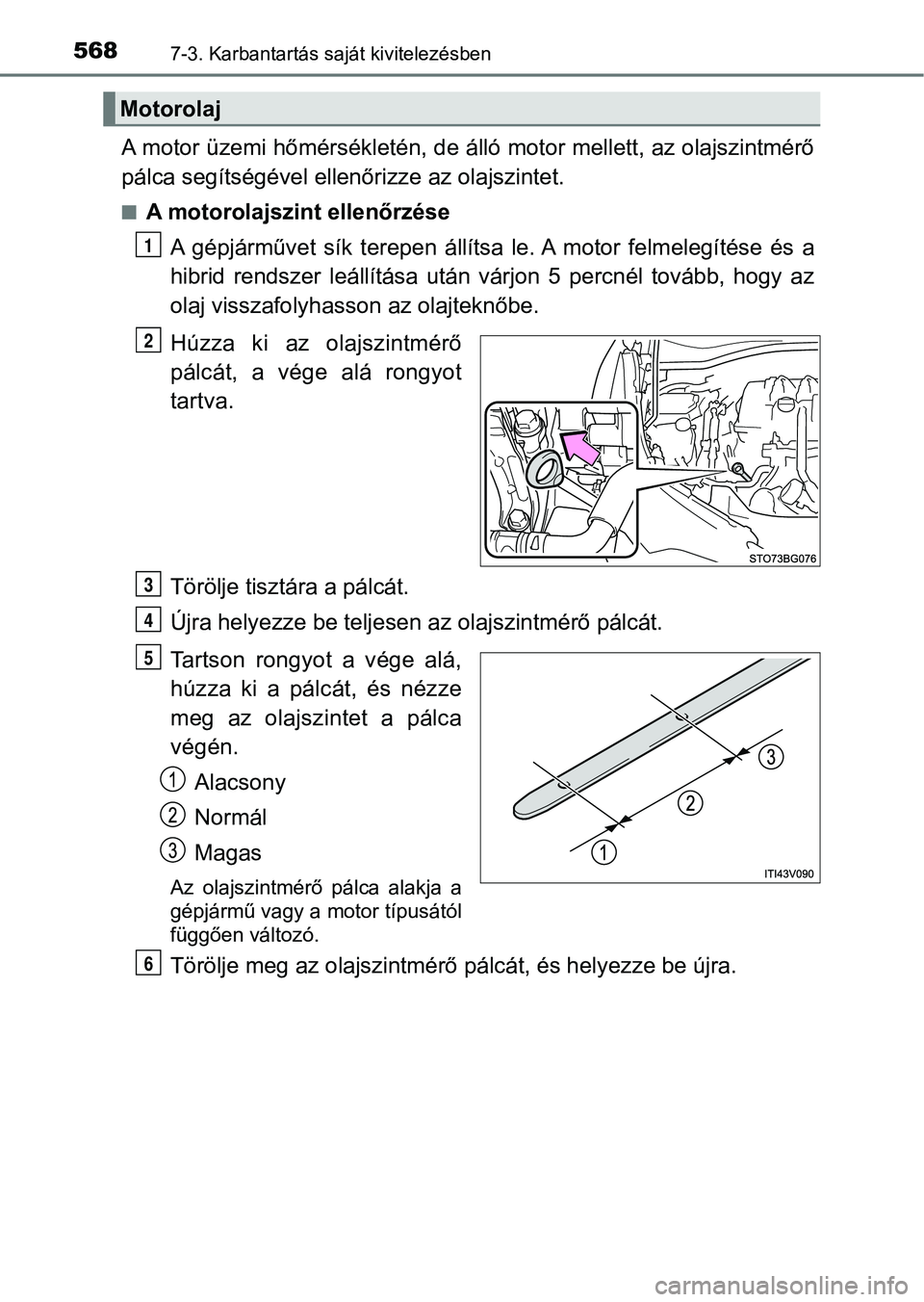

5687-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenő rizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és a
hibrid rendszer leállítása után várjon 5 percnél tovább, hogy a z
olaj visszafolyhasson az olajteknőbe.
Húzza ki az olajszintmérő
pálcát, a vége alá rongyot
tartva.
Törölje tisztára a pálcát.
Újra helyezze be teljesen a z olajszintmérő pálcát.
Tartson rongyot a vége alá,
húzza ki a pálcát, és nézze
meg az olajszintet a pálca
végén. Alacsony
Normál
Magas
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Törölje meg az olajszintmérő pálcát, és helyezze be újra.
Motorolaj
1
2
3
4
5
6
