2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

6818-2. Teendők szükséghelyzetben
8
Ha baj történik

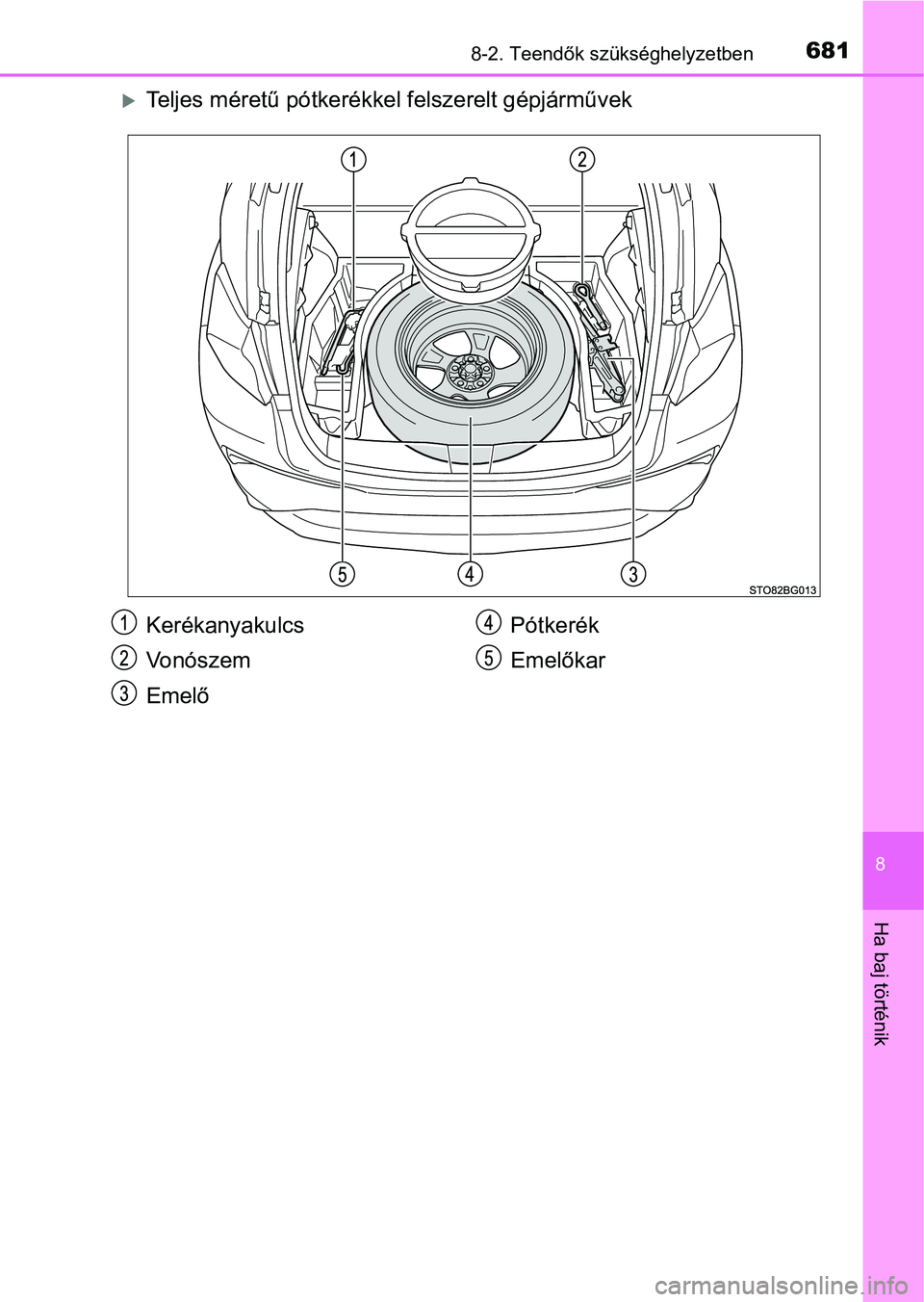

Teljes méretű pótkerékkel felszerelt gépjárművek
Kerékanyakulcs
Vonószem
EmelőPótkerék
Emelőkar

6828-2. Teendők szükséghelyzetben

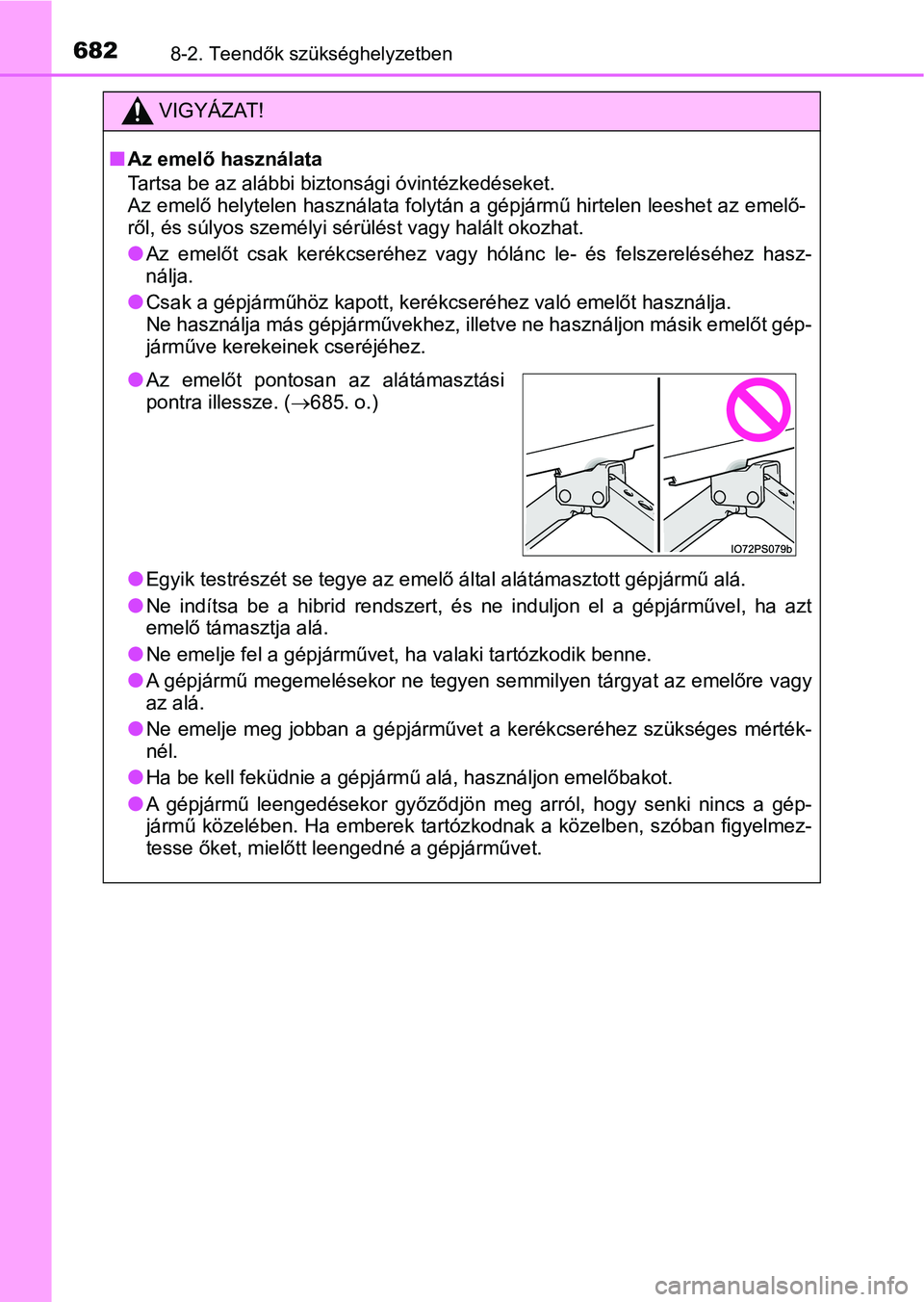

VIGYÁZAT!
nAz emelő használata
Tartsa be az alábbi biztonsági óvintézkedéseket.
Az emelő helytelen használata folytán a gépjármű hirtelen leeshet az emelő-
ről, és súlyos személyi sé rülést vagy halált okozhat.
lAz emelőt csak kerékcseréhez v agy hólánc le- és felszereléséhez hasz-
nálja.
lCsak a gépjárműhöz kapott, kerékcse réhez való emelőt használja.
Ne használja más gépjárművekhez, illetve ne használjon másik emelőt gép-
járműve kerekeinek cseréjéhez.
lEgyik testrészét se tegye az emelő által alátámasztott gépjármű alá.
lNe indítsa be a hibrid rendszert, és ne induljon el a gépjárműv el, ha azt
emelő támasztja alá.
lNe emelje fel a gépjárművet, ha valaki tartózkodik benne.
lA gépjármű megemelésekor ne tegyen semmilyen tárgyat az emelőre vagy
az alá.
lNe emelje meg jobban a gépjárművet a kerékcseréhez szükséges mé rték-
nél.
lHa be kell feküdnie a gépjármű alá, használjon emelőbakot.
lA gépjármű leengedésekor győződjön meg arról, hogy senki nincs a gép-
jármű közelében. Ha emberek tar tózkodnak a közelben, szóban figyelmez-
tesse őket, mielőtt leengedné a gépjárművet.
lAz emelőt pontosan az alátámasztási
pontra illessze. ( 685. o.)

6838-2. Teendők szükséghelyzetben
8
Ha baj történik

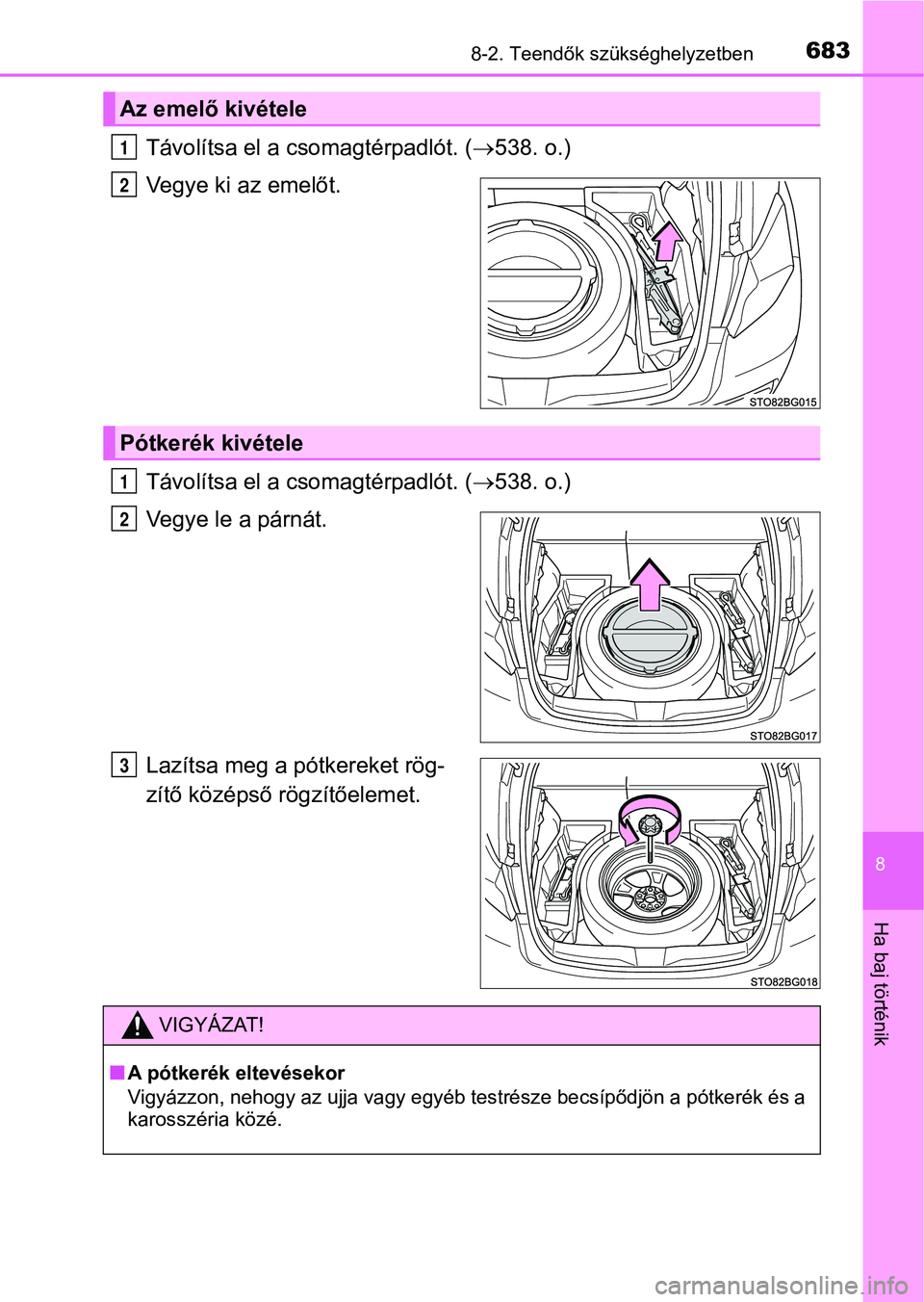

Távolítsa el a csomagtérpadlót. (538. o.)
Vegye ki az emelőt.
Távolítsa el a cso magtérpadlót. (538. o.)
Vegye le a párnát.
Lazítsa meg a pótkereket rög-
zítő középső rögzítőelemet.
Az emelő kivétele
1
2
Pótkerék kivétele
1
2
3
VIGYÁZAT!
nA pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsípődjön a pó tkerék és a
karosszéria közé.

6848-2. Teendők szükséghelyzetben

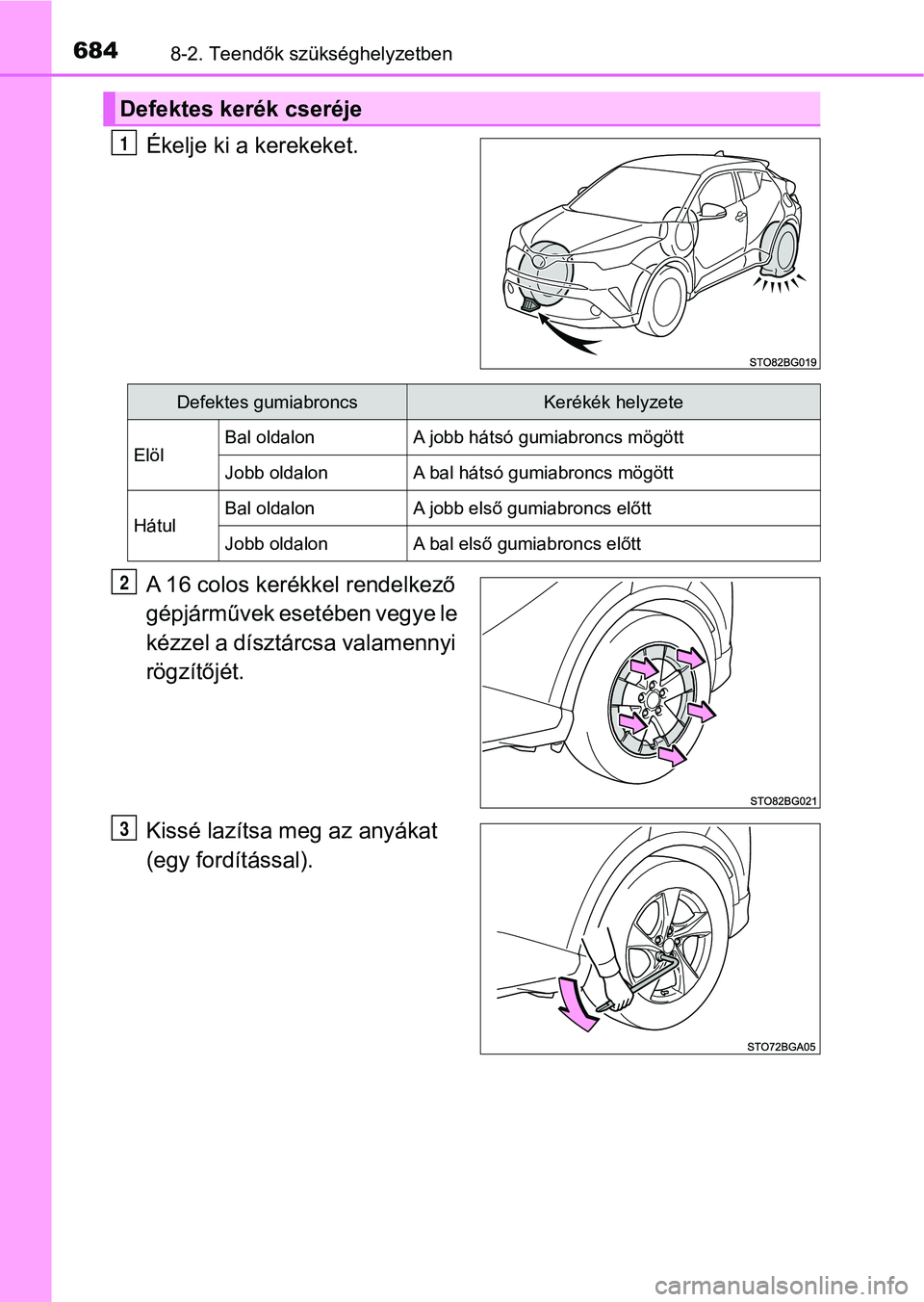

Ékelje ki a kerekeket.
A 16 colos kerékkel rendelkező
gépjárművek esetében vegye le
kézzel a dísztárcsa valamennyi
rögzítőjét.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElölBal oldalonA jobb hátsó gumiabroncs mögött
Jobb oldalonA bal hátsó gumiabroncs mögött
HátulBal oldalonA jobb első gumiabroncs előtt
Jobb oldalonA bal első gumiabroncs előtt
2
3

6858-2. Teendők szükséghelyzetben
8
Ha baj történik

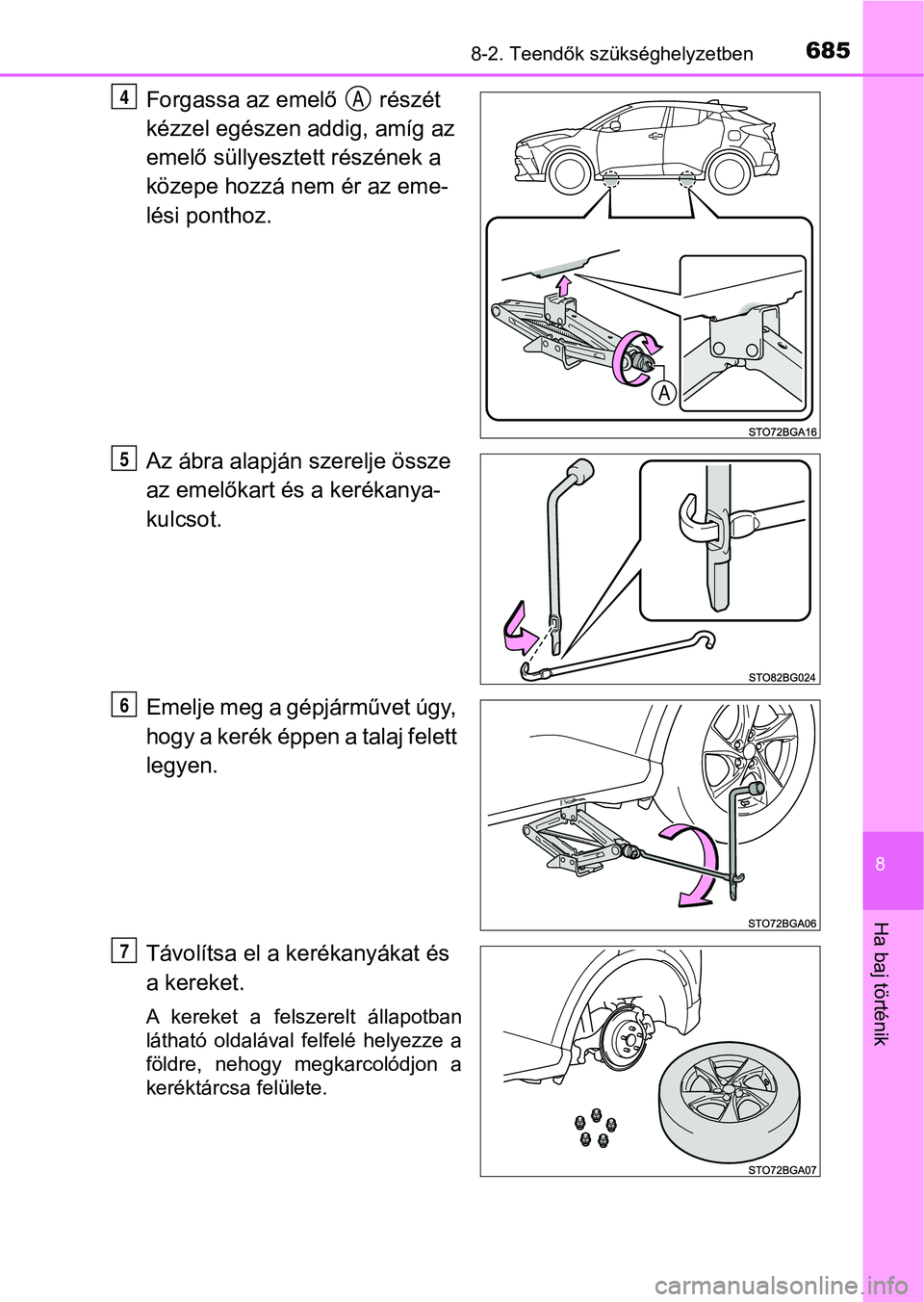

Forgassa az emelő részét
kézzel egészen addig, amíg az
emelő süllyesztett részének a
közepe hozzá nem ér az eme-
lési ponthoz.
Az ábra alapján szerelje össze
az emelőkart és a kerékanya-
kulcsot.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5
6
7

6868-2. Teendők szükséghelyzetben

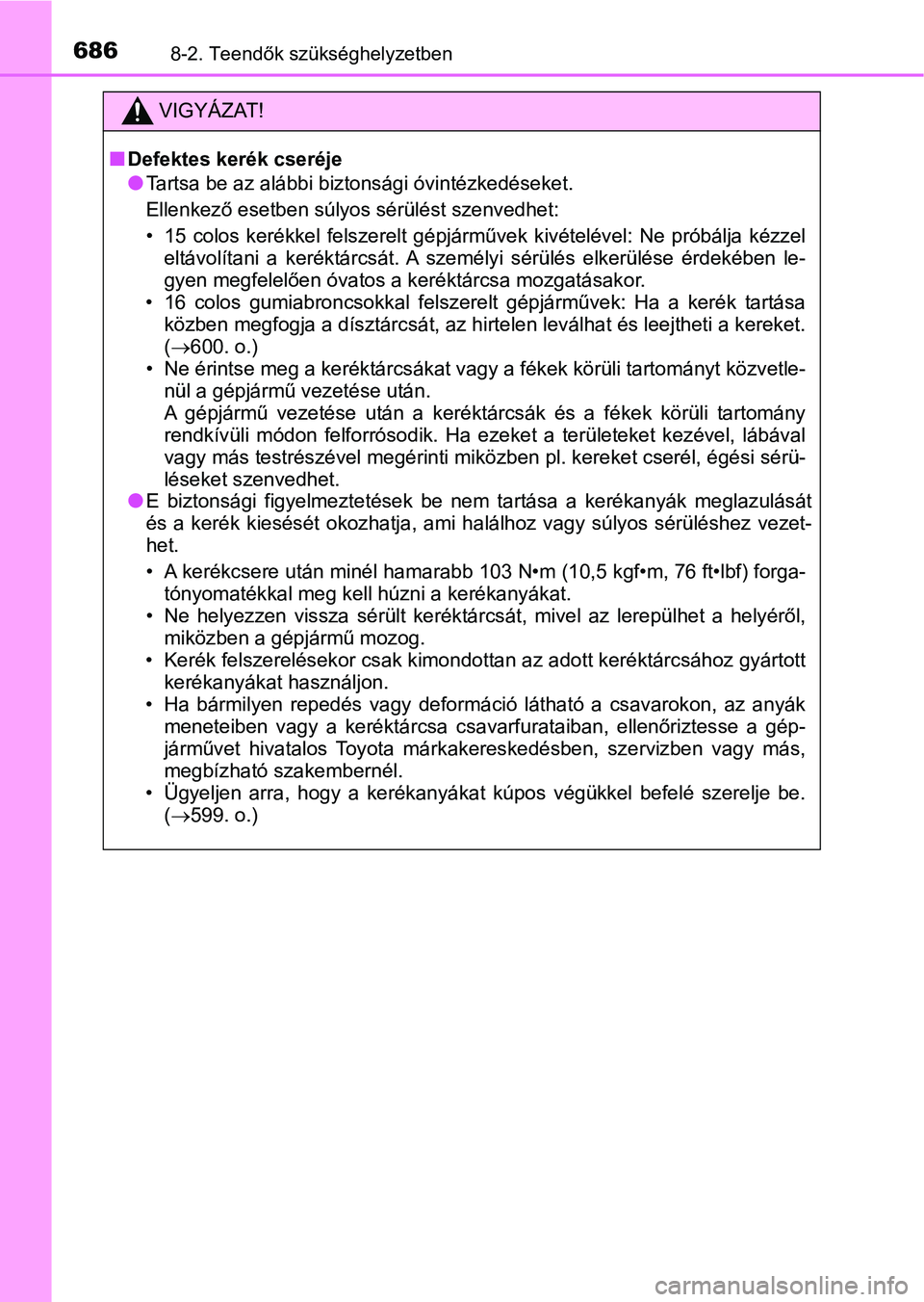

VIGYÁZAT!
nDefektes kerék cseréje
lTartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos sérülést szenvedhet:
• 15 colos kerékkel felszerelt gépjárművek kivételével: Ne próbálja kézzel
eltávolítani a keréktárcsát. A személyi sérülés elkerülése érde kében le-
gyen megfelelően óvatos a keréktárcsa mozgatásakor.
• 16 colos gumiabroncsokkal felszerelt gépjárművek: Ha a kerék t artása
közben megfogja a dísztárcsát, az hirtelen leválhat és leejtheti a kereket.
( 600. o.)
• Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tarto mány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével , lábával
vagy más testrészével megérinti miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.
lE biztonsági figyelmeztetések be nem tartása a kerékanyák megla zulását
és a kerék kiesését okozhatja, am i halálhoz vagy súlyos sérüléshez vezet-
het.
• A kerékcsere után minél hamarabb 103 N•m (10,5 kgf•m, 76 ft•lbf) forga-
tónyomatékkal meg kell húzni a kerékanyákat.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepülhet a helyéről,
miközben a gépjármű mozog.
• Kerék felszerelések or csak kimondottan az adott keréktárcsához gyártott
kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csa varfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márk akereskedésben, szervizben vagy más,
megbízható szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szere lje be.
( 599. o.)

6878-2. Teendők szükséghelyzetben
8
Ha baj történik
A keréktárcsa érintkező felüle-
téről távolítsa el a szennyező-
déseket és az idegen anyago-
kat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a pótkereket, majd azonos erővel húzza meg a kerék-
anyákat.
Ha alumínium keréktárcsát
szükségpótkerékre cserél,
húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér
a keréktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-lemez
Alátét
Keréktárcsa

6888-2. Teendők szükséghelyzetben
Engedje le a gépjárművet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N·m (10,5 kgf·m, 76 ft·lbf)
16 colos gumiabr oncsokkal fel-
szerelt gépjárművek: Ha normál
gumiabroncsot rak vissza, rakja
vissza a keréktárcsát is.
Felrakás előtt győződjön meg róla,
hogy a rögzítőfelület karmai vagy a
tépőzár rögzítői nem sérültek, vagy
koszolódtak-e be. Szennyeződés
vagy sérülés esetén előfordulhat,
hogy nem rögzül megfelelően.
Az ábrán látható módon igazítsa a dísztárcsa kivágott részét a szelepszár-
ral, és kézzel, biztonságosan rögzítse azt, a teljes felületen rányomva.
Tegye el a defektes kereket, az emelőt és a szerszámokat.
3
4
5
6
