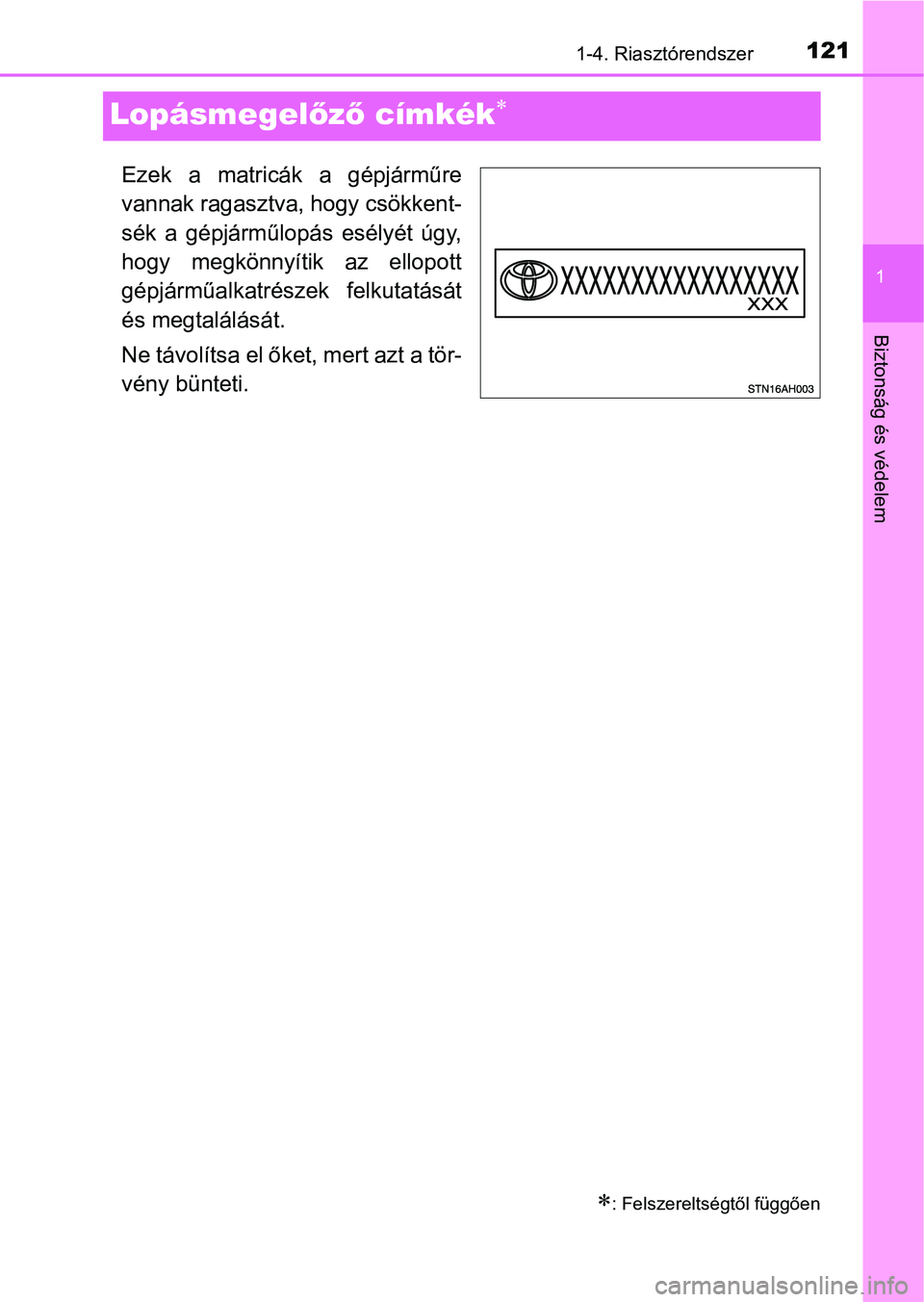

121
1
1-4. Riasztórendszer
Biztonság és védelem
Lopásmegelőző címkék
Ezek a matricák a gépjárműre
vannak ragasztva, hogy csökkent-
sék a gépjárműlopás esélyét úgy,
hogy megkönnyítik az ellopott
gépjárműalkatrészek felkutatását
és megtalálását.
Ne távolítsa el őket, mert azt a tör-
vény bünteti.
: Felszereltségtől függően

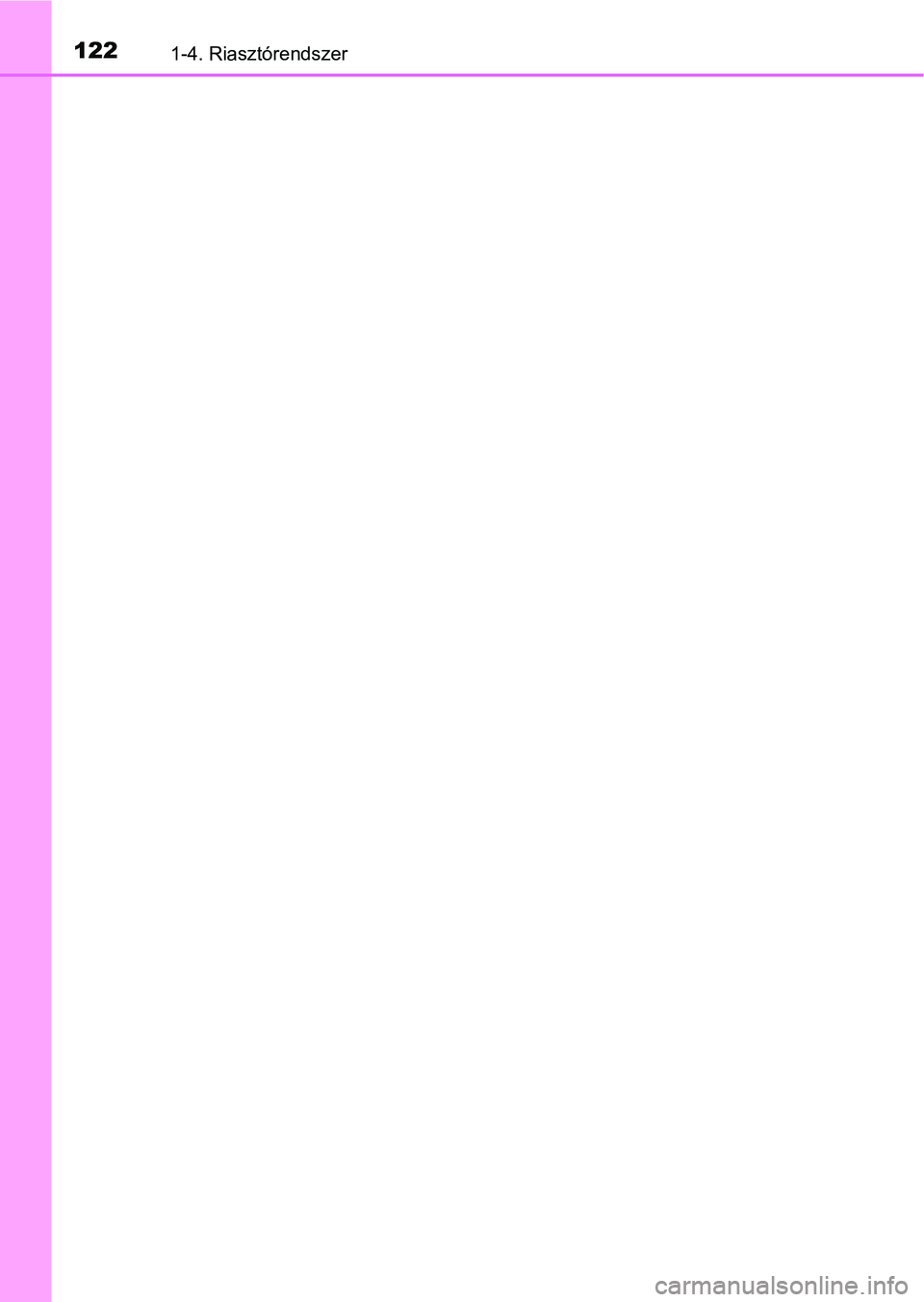

1221-4. Riasztórendszer

123

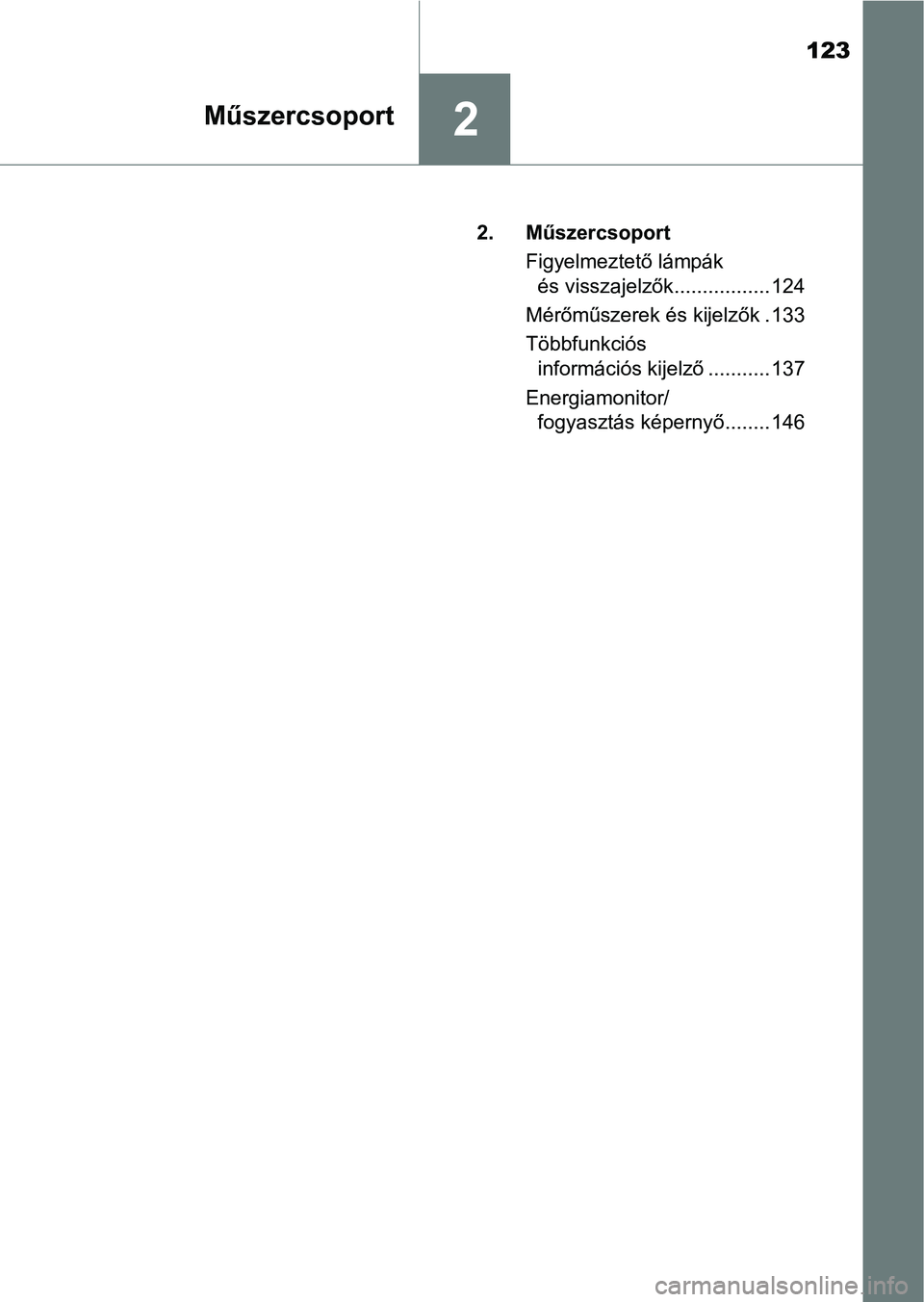

2Műszercsoport
2. MűszercsoportFigyelmeztető lámpák és visszajelzők................. 124
Mérőműszerek és kijelzők . 133
Többfunkciós információs kijelző ........... 137
Energiamonitor/ fogyasztás képernyő........ 146

1242. Műszercsoport
Figyelmeztető lámpák és visszajelz ők
A sebességmérő által használt mértékegységek és néhány vissza-
jelző országtól függően eltérőek lehetnek.
A műszercsoporton, a középkonz olon és a külső visszapillantó
tükrökön található figyelmeztet ő lámpák és visszajelzők a gép-
jármű különböző rendszereinek á llapotáról tájékoztatják a veze-
tőt.
Magyarázatként a következő ábra az összes figyelmeztető lám-
pát és visszajelzőt felvonultatja.

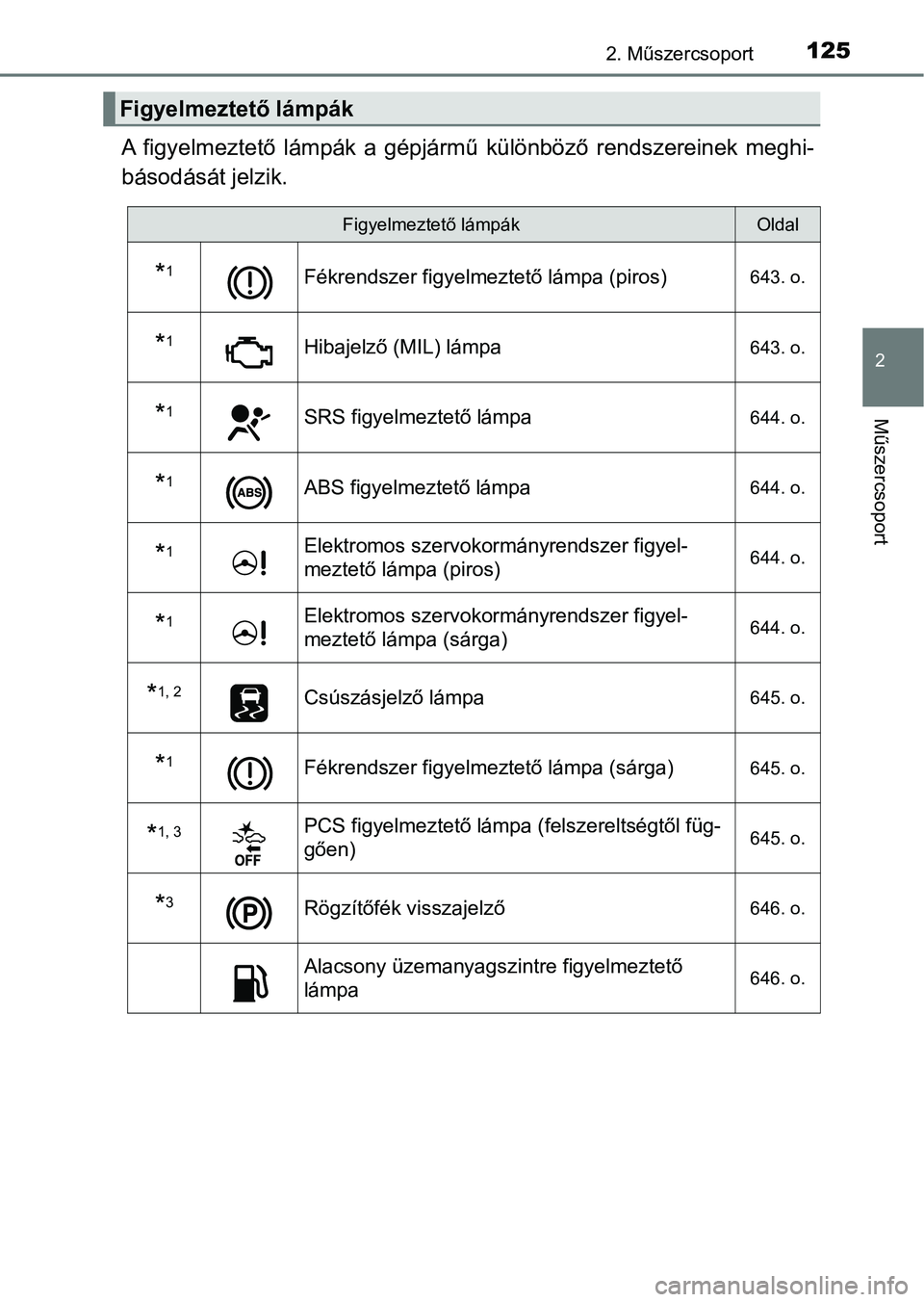

1252. Műszercsoport
2
Műszercsoport
A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodását jelzik.
Figyelmeztető lámpák
Figyelmeztető lámpákOldal
*1Fékrendszer figyelmeztető lámpa (piros)643. o.
*1Hibajelző (MIL) lámpa643. o.
*1SRS figyelmeztető lámpa644. o.
*1ABS figyelmeztető lámpa644. o.
*1Elektromos szervokormányrendszer figyel-
meztető lámpa (piros)644. o.
*1Elektromos szervokormányrendszer figyel-
meztető lámpa (sárga)644. o.
*1, 2Csúszásjelző lámpa645. o.
*1Fékrendszer figyelmeztető lámpa (sárga)645. o.
*1, 3PCS figyelmeztető lámpa (felszereltségtől füg-
gően)645. o.
*3Rögzítőfék visszajelző646. o.
Alacsony üzemanyagszintre figyelmeztető
lámpa646. o.

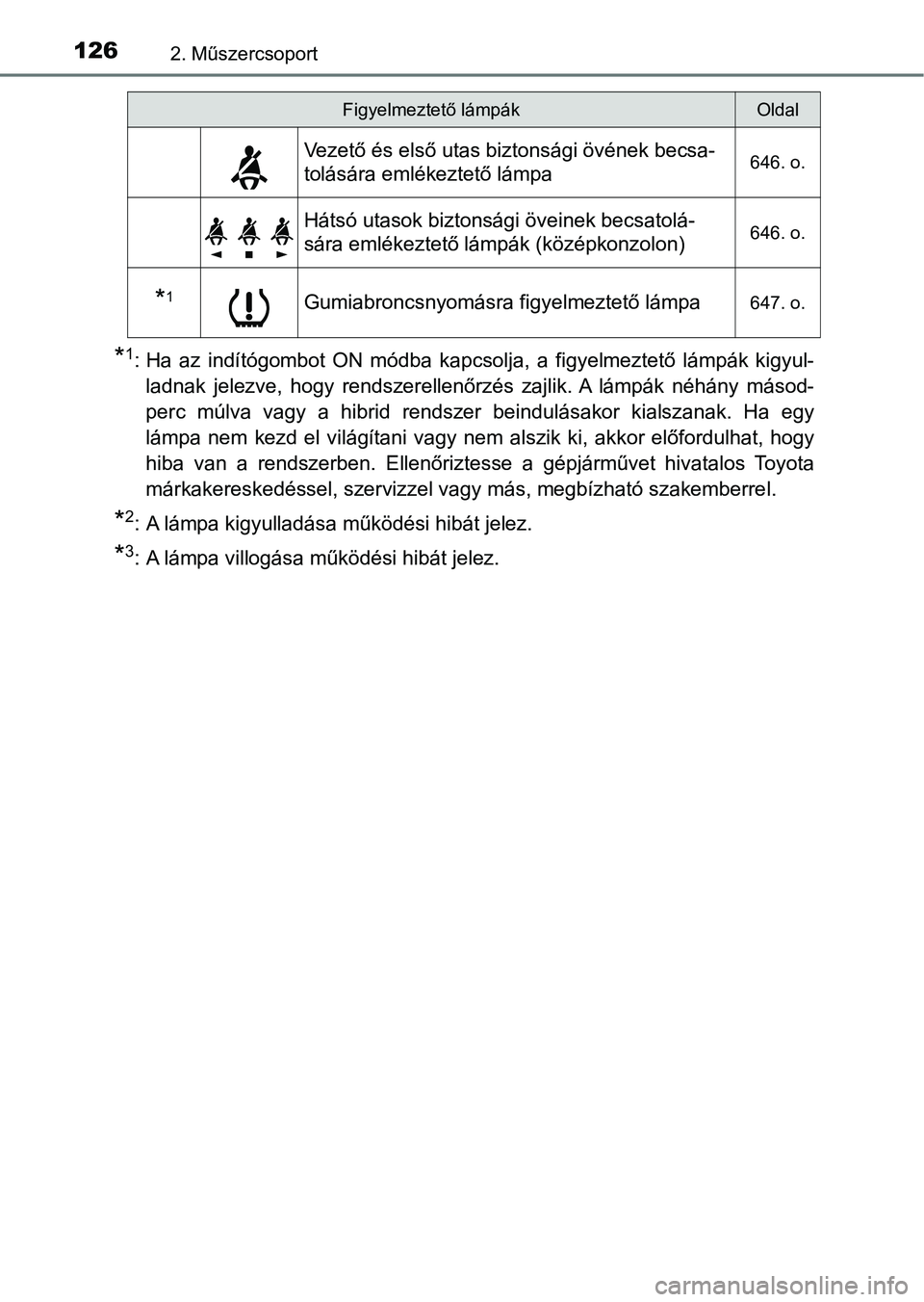

1262. Műszercsoport
*1: Ha az indítógombot ON módba kapcsolja, a figyelmeztető lámpák kigyul-
ladnak jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másod-
perc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha egy
lámpa nem kezd el világítani vagy nem alszik ki, akkor előfordu lhat, hogy
hiba van a rendszerben. Ellenőriztesse a gépjárművet hivatalos To y o t a
márkakereskedéssel, szervizzel vagy más, megbízható szakemberre l.
*2: A lámpa kigyulladása működési hibát jelez.
*3: A lámpa villogása működési hibát jelez.
Vezető és első utas biztonsági övének becsa-
tolására emlékeztető lámpa646. o.
Hátsó utasok biztonsági öveinek becsatolá-
sára emlékeztető lámpák (középkonzolon)646. o.
*1Gumiabroncsnyomásra figyelmeztető lámpa647. o.
Figyelmeztető lámpákOldal

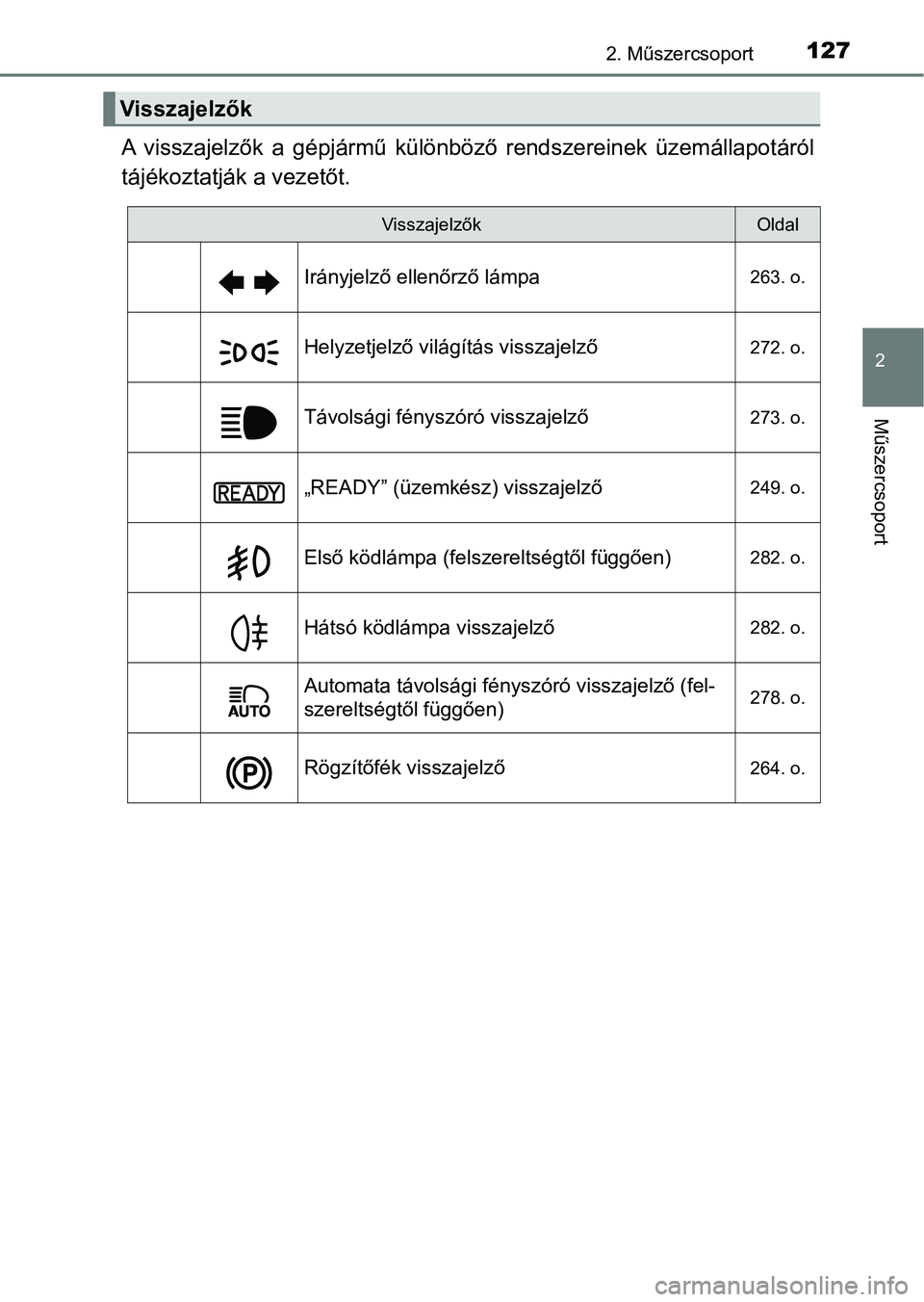

1272. Műszercsoport
2
Műszercsoport
A visszajelzők a gépjármű különböző rendszereinek üzemállapotáról
tájékoztatják a vezetőt.
Visszajelzők
VisszajelzőkOldal
Irányjelző ellenőrző lámpa263. o.
Helyzetjelző világítás visszajelző272. o.
Távolsági fényszóró visszajelző273. o.
„READY” (üzemkész) visszajelző249. o.
Első ködlámpa (felszereltségtől függően)282. o.
Hátsó ködlámpa visszajelző282. o.
Automata távolsági fényszóró visszajelző (fel-
szereltségtől függően)278. o.
Rögzítőfék visszajelző264. o.

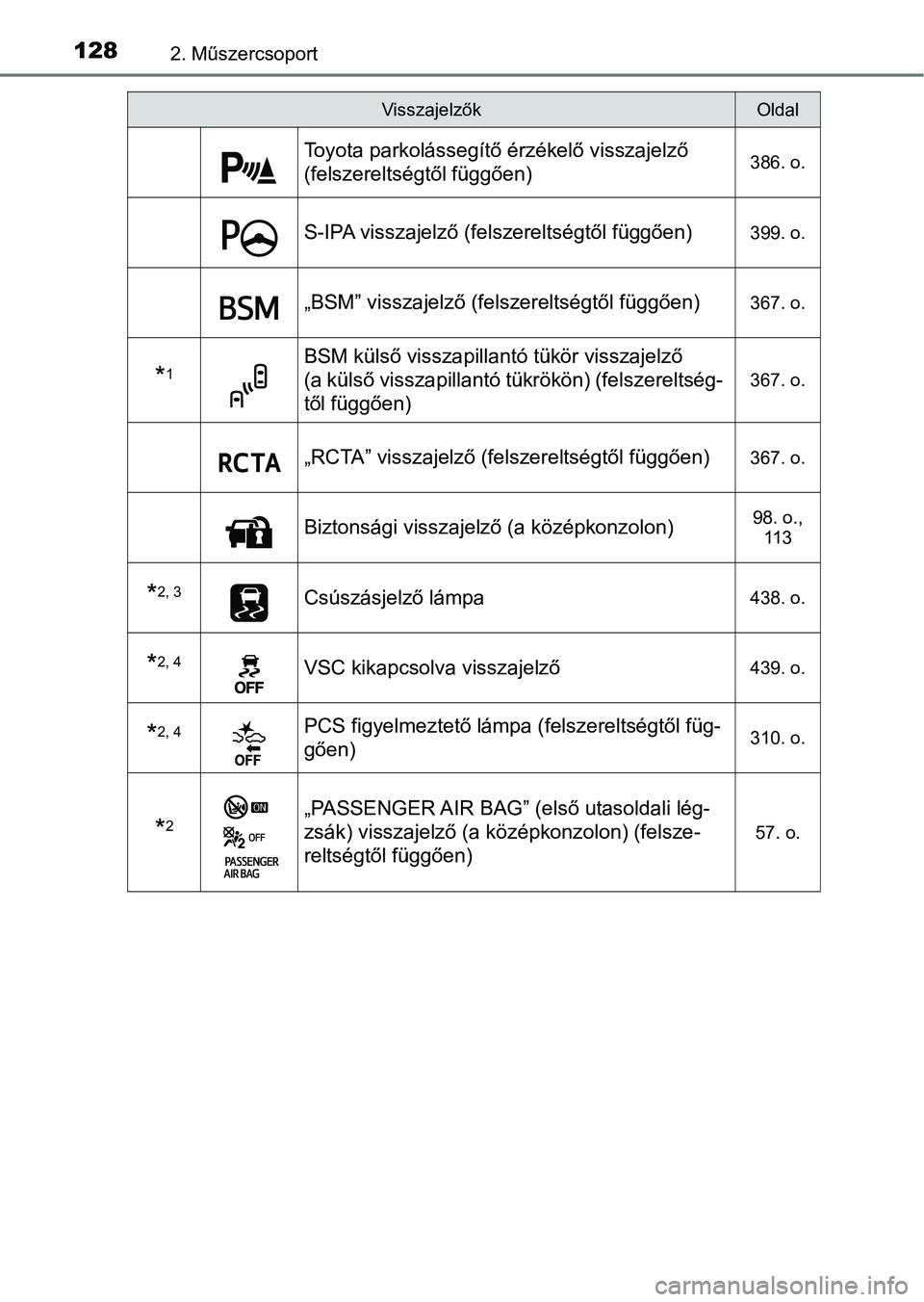

1282. Műszercsoport
Toyota parkolássegítő érzékelő visszajelző
(felszereltségtől függően)386. o.
S-IPA visszajelző (felszereltségtől függően)399. o.
„BSM” visszajelző (felszereltségtől függően)367. o.
*1BSM külső visszapillantó tükör visszajelző
(a külső visszapillantó tükrökön) (felszereltség-
től függően)
367. o.
„RCTA” visszajelző (felszereltségtől függően)367. o.
Biztonsági visszajelző (a középkonzolon)98. o., 11 3
*2, 3Csúszásjelző lámpa438. o.
*2, 4VSC kikapcsolva visszajelző439. o.
*2, 4PCS figyelmeztető lámpa (felszereltségtől füg-
gően)310. o.
*2„PASSENGER AIR BAG” (első utasoldali lég-
zsák) visszajelző (a középkonzolon) (felsze-
reltségtől függően)
57. o.
VisszajelzőkOldal
