2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

6978-2. Teendők szükséghelyzetben
8
Ha baj történik

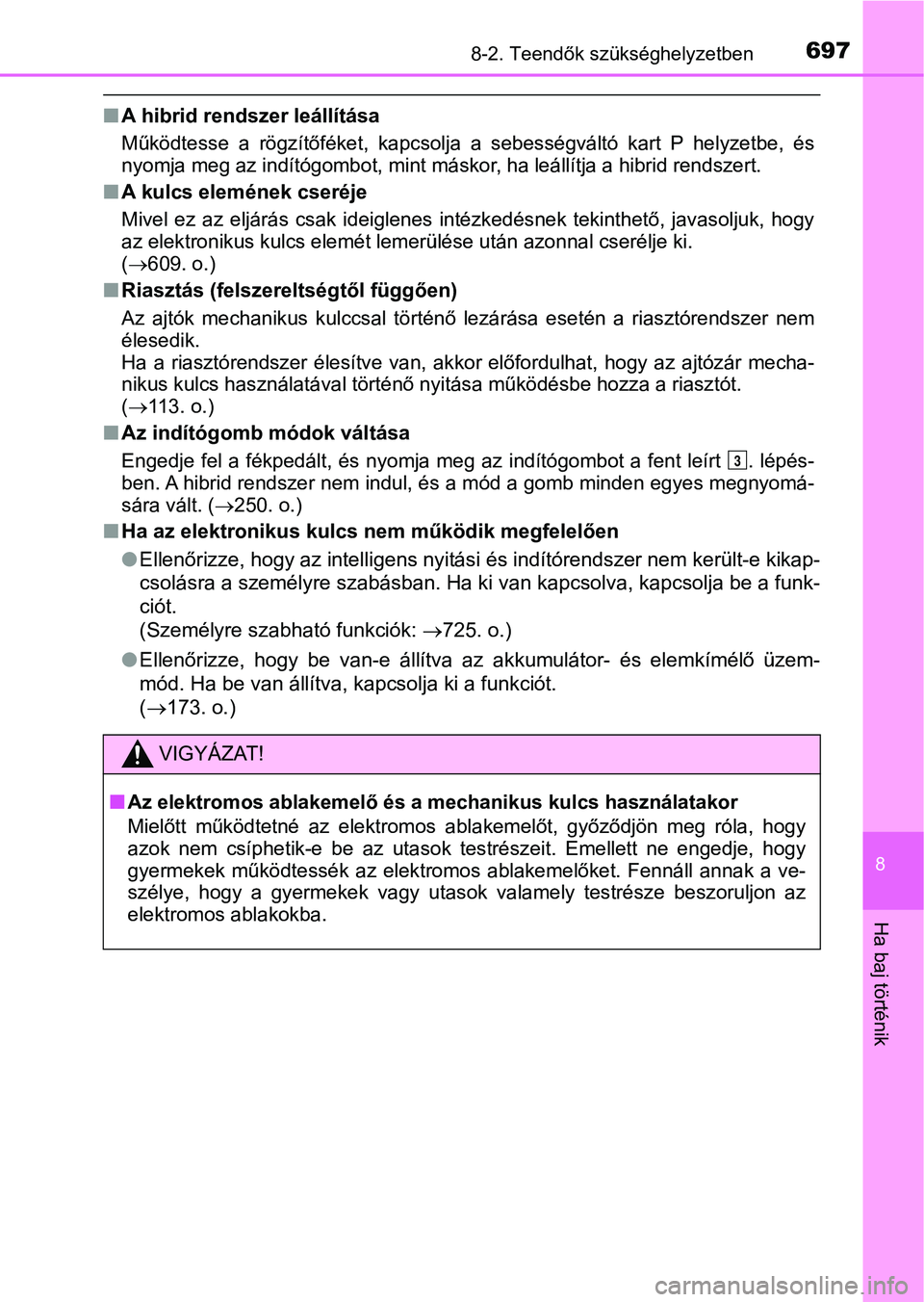

nA hibrid rendszer leállítása
Működtesse a rögzítőféket, kapcso lja a sebességváltó kart P helyzetbe, és
nyomja meg az indítógombot, mint máskor, ha leállítja a hibrid rendszert.
nA kulcs elemének cseréje
Mivel ez az eljárás csak ideigl enes intézkedésnek tekinthető, j avasoljuk, hogy
az elektronikus kulcs elemét lemerülése után azonnal cserélje k i.
( 609. o.)
n Riasztás (felszereltségtől függően)
Az ajtók mechanikus kulccsal tör ténő lezárása esetén a riasztórendszer nem
élesedik.
Ha a riasztórendszer élesítve v an, akkor előfordulhat, hogy az ajtózár mecha-
nikus kulcs használatával történő nyitása működésbe hozza a ria sztót.
( 113. o.)
n Az indítógomb módok váltása
Engedje fel a fékpedált, és nyomja meg az indítógombot a fent l eírt . lépés-
ben. A hibrid rendszer nem indul, és a mód a gomb minden egyes megnyomá-
sára vált. ( 250. o.)
nHa az elektronikus kulcs nem működik megfelelően
lEllenőrizze, hogy az intelligens nyitási és indítórendszer nem került-e kikap-
csolásra a személyre szabásban. Ha ki van kapcsolva, kapcsolja be a funk-
ciót.
(Személyre szabható funkciók: 725. o.)
l Ellenőrizze, hogy be van-e állítva az akkumulátor- és elemkímél ő üzem-
mód. Ha be van állítva, kapcsolja ki a funkciót.
( 173. o.)
VIGYÁZAT!
nAz elektromos ablakemelő és a mechanikus kulcs használatakor
Mielőtt működtetné az elektromos ablakemelőt, győződjön meg ról a, hogy
azok nem csíphetik-e be az utasok testrészeit. Emellett ne engedje, hogy
gyermekek működtessék az elektromos ablakemelőket. Fennáll anna k a ve-
szélye, hogy a gyermekek vagy utasok valamely testrésze beszoru ljon az
elektromos ablakokba.
3

6988-2. Teendők szükséghelyzetben

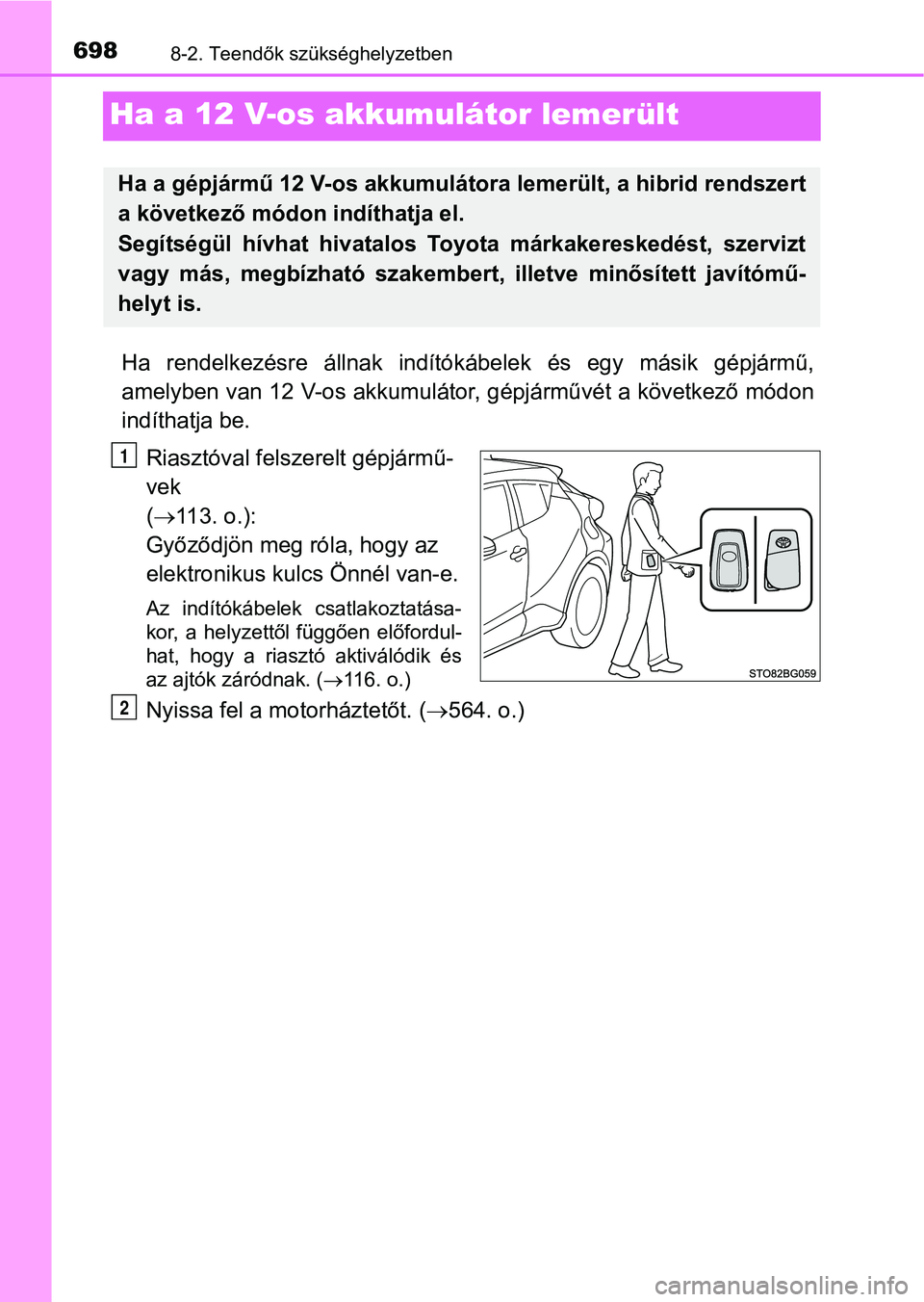

Ha a 12 V-os akkumulátor lemerült
Ha rendelkezésre állnak indítók ábelek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor , gépjárművét a következő módon
indíthatja be.
Riasztóval felszerelt gépjármű-
vek
( 113. o.):
Győződjön meg róla, hogy az
elektronikus kul cs Önnél van-e.
Az indítókábelek csatlakoztatása-
kor, a helyzettől függően előfordul-
hat, hogy a riasztó aktiválódik és
az ajtók záródnak. ( 116. o.)
Nyissa fel a motorháztetőt. ( 564. o.)
Ha a gépjármű 12 V-os akkumuláto ra lemerült, a hibrid rendszert
a következő módon indíthatja el.
Segítségül hívhat hivatalos Toyota márkakereskedést, szervizt
vagy más, megbízható szakembert, illetve minősített javítómű-
helyt is.
1
2

6998-2. Teendők szükséghelyzetben
8
Ha baj történik
Csatlakoztassa az indítókábeleket a következő eljárás szerint:Csatlakoztassa a pozit ív indítókábel csipeszét az Ön gépjárműve
akkumulátorának pozitív (+) érintkezőjéhez.
A pozitív kábel másik végén lévő csipeszt csatlakoztassa a má-
sik gépjármű akkumulátorának p ozitív (+) érintkezőjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt, az ábrán látható mó-
don, csatlakoztassa a 12 V-os akkumulátortól és bármilyen
mozgó alkatrésztől távol eső sz ilárd, nem mozgó, festetlen fé-
mes ponthoz.
Indítsa el a másik gépjármű motorját. Gépjárműve 12 V-os akkumu -
látorának feltöltéséhez kissé nö velje a motor fordulatszámát, és
tartsa ezen a szinten kb. 5 percig.
Tartsa a másik gépjármű motorjának fordulatszámát, és indítsa be
gépjárművének hibrid rendszerét az indítógomb ON módba kap-
csolásával.
Ellenőrizze, hogy világít-e a „READY” (üzemkész) visszajelző. H a a
„READY” (üzemkész) visszajelző nem villan fel, lépjen kapcsolatba
bármely hivatalos Toyota márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.3
4
5
6

7008-2. Teendők szükséghelyzetben

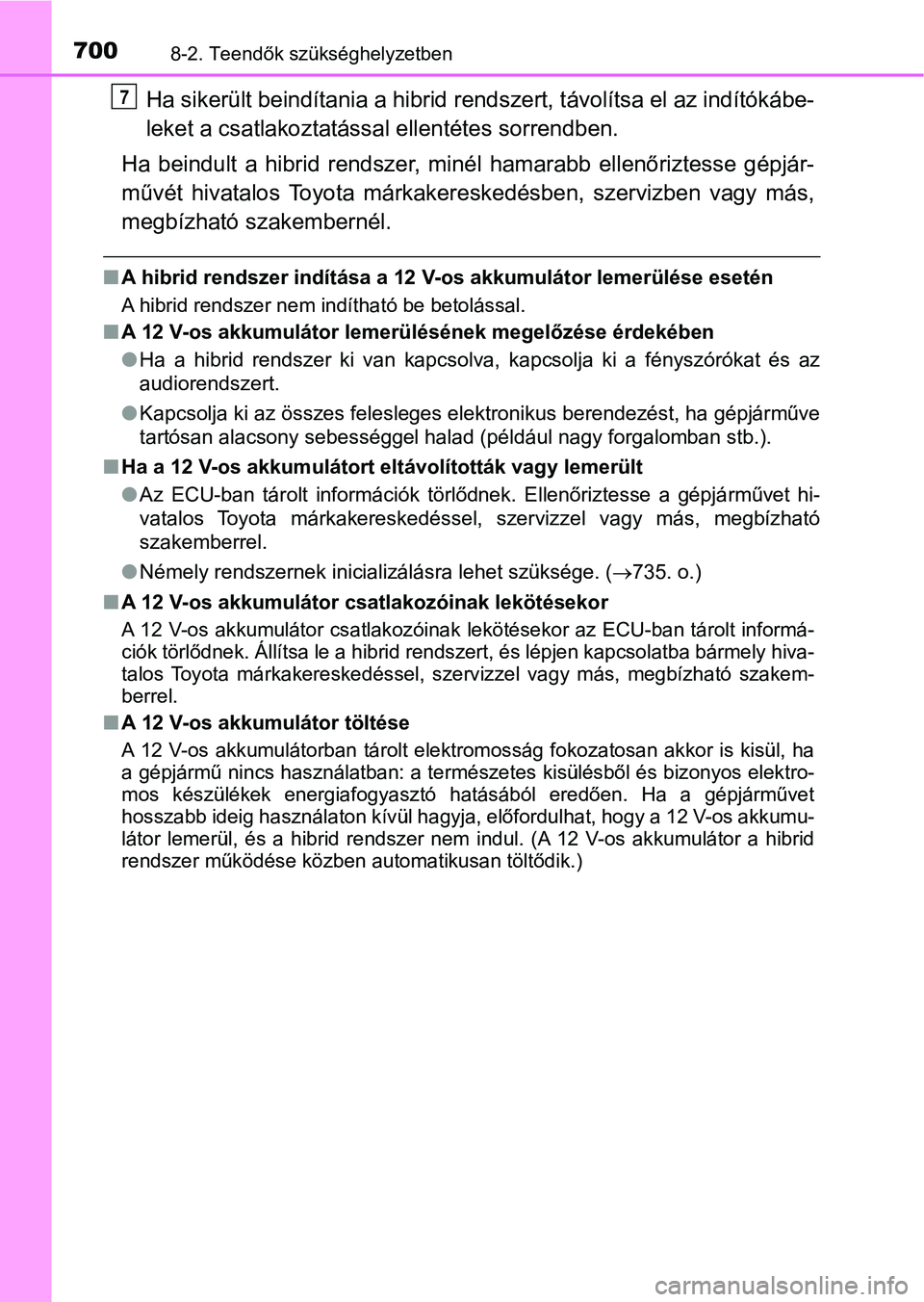

Ha sikerült beindítania a hibrid rendszert, távolítsa el az indítókábe-
leket a csatlakoztatással ellentétes sorrendben.
Ha beindult a hibrid rendszer, minél hamarabb ellenőriztesse gé pjár-
művét hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.
n A hibrid rendszer indítása a 12 V-os akkumulátor lemerülése ese tén
A hibrid rendszer nem indítható be betolással.
nA 12 V-os akkumulátor lemerülésének megelőzése érdekében
lHa a hibrid rendszer ki van kapcsolva, kapcsolja ki a fényszóró kat és az
audiorendszert.
l Kapcsolja ki az összes felesleges elektronikus berendezést, ha gépjárműve
tartósan alacsony sebességgel halad (például nagy forgalomban s tb.).
n Ha a 12 V-os akkumulátort eltávolították vagy lemerült
lAz ECU-ban tárolt információk törlődnek. Ellenőriztesse a gépjá rművet hi-
vatalos Toyota márkakereskedéssel, szervizzel vagy más, megbízh ató
szakemberrel.
l Némely rendszernek inicializálásra lehet szüksége. ( 735. o.)
n A 12 V-os akkumulátor csatlakozóinak lekötésekor
A 12 V-os akkumulátor csatlakozóinak lekötésekor az ECU-ban tárolt informá-
ciók törlődnek. Állítsa le a h ibrid rendszert, és lépjen kapcso latba bármely hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szakem-
berrel.
n A 12 V-os akkumulátor töltése
A 12 V-os akkumulátorban tárolt elektromosság fokozatosan akkor is kisül, ha
a gépjármű nincs használatban: a t ermészetes kisülésből és bizonyos elektro-
mos készülékek energiafogyasztó hatásából eredően. Ha a gépjárművet
hosszabb ideig használaton kívül hagyja, előfordulhat, hogy a 12 V-os akkumu-
látor lemerül, és a hibrid rendszer nem indul. (A 12 V-os akkum ulátor a hibrid
rendszer működése közben automatikusan töltődik.)
7

7018-2. Teendők szükséghelyzetben
8
Ha baj történik
nA 12 V-os akkumulátor töltése vagy cseréje során
lHa a 12 V-os akkumulátor lemerült, az ajtózárakat nem lehet kin yitni az in-
telligens nyitási és indítórendszer segítségével. Az ajtók zárá sára vagy nyi-
tására használja a távirányítót vagy a mechanikus kulcsot.
l Előfordulhat, hogy a 12 V-os akkumulátor feltöltése utáni első próbálkozásra
nem indul be a hibrid rendszer, a második kísérletet követően a zonban már
rendesen indítható. Ez nem jelent hibás működést.
l A gépjármű megjegyzi az indítógomb módját. A 12 V-os akkumuláto r újra-
csatlakoztatásakor a rendszer abba a módba tér vissza, amelyben a 12 V-
os akkumulátor lemerülése előtt volt. A 12 V-os akkumulátor újr acsatlakoz-
tatása előtt kapcsolja ki az indítógombot.
Ha nem tudja biztosan, hogy milyen módban volt az indítógomb a 12 V-os
akkumulátor lemerülése előtt, legyen különösen óvatos a 12 V-os akkumu-
látor újracsatlakoztatásakor.
n A 12 V-os akkumulátor cseréje során
lOlyan 12 V-os akkumulátort használjon, amely megfelel az európa i szabá-
lyozásoknak.
l Olyan akkumulátort használjon, amelynek a mérete az előzőével megegye-
zik (LN1), 20 órás (20HR) vagy magasabb a kapacitása (45Ah), és (360A)
vagy magasabb teljesítmény-osztályú (CCA).
• Eltérő méret esetén a 12 V-os akkumulátor nem rögzíthető megfe lelően.
• Ha a 20 órás kapacitás alacsony, a 12 V-os akkumulátor még abb an az
esetben is lemerülhet, ha a jármű csak rövid ideig nem volt has ználva, és
emiatt előfordulhat, hogy a hibrid rendszer nem indul.
l A részletekkel kapcsolatban forduljon hivatalos Toyota márkakereskedés-
hez, szervizhez vagy más, megbízható szakemberhez.

7028-2. Teendők szükséghelyzetben

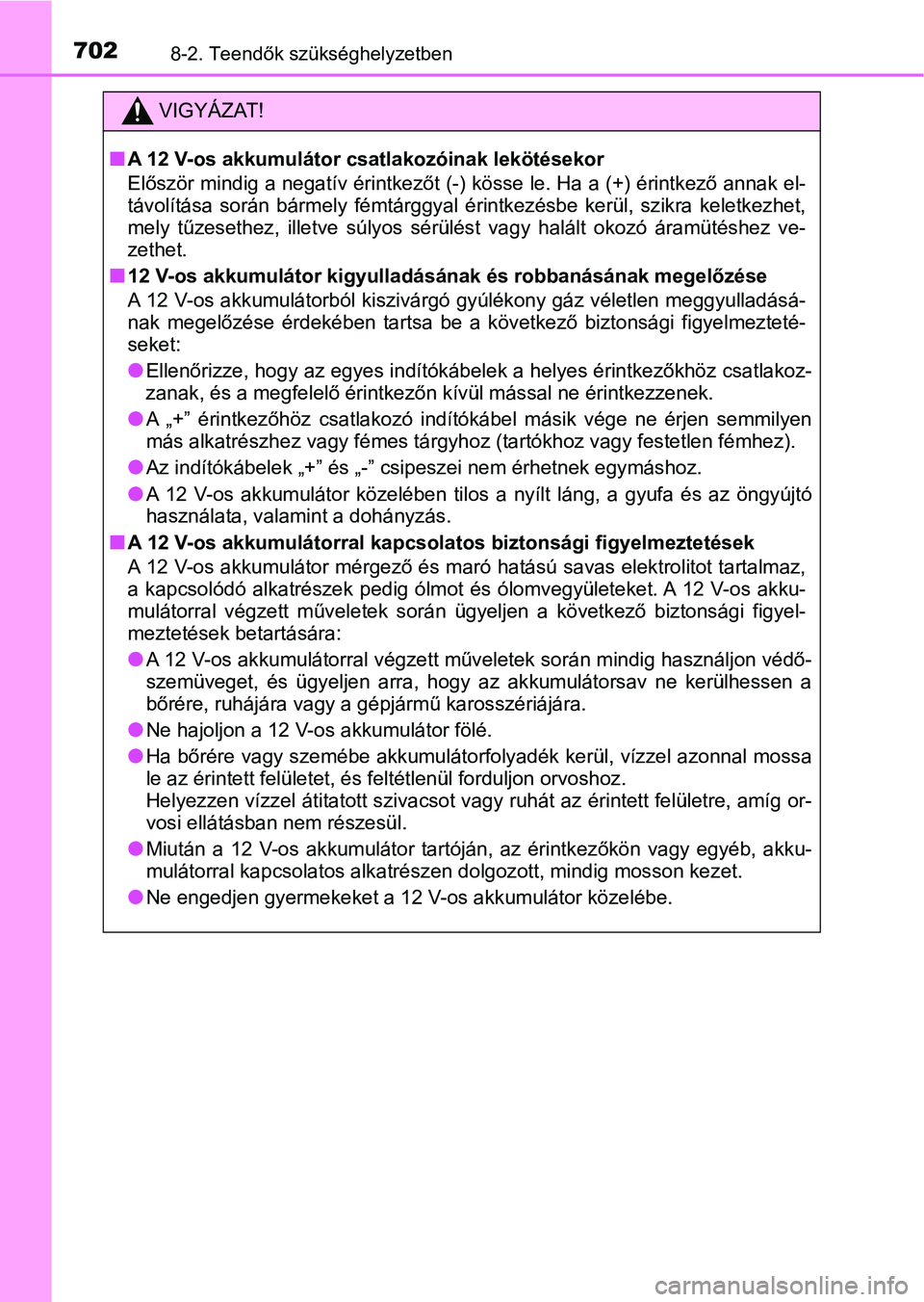

VIGYÁZAT!
nA 12 V-os akkumulátor csatlakozóinak lekötésekor
Először mindig a negatív érintkezőt (-) kösse le. Ha a (+) érin tkező annak el-
távolítása során bármely fémtárggy al érintkezésbe kerül, szikra keletkezhet,
mely tűzesethez, illetve súlyos sérülést vagy halált okozó áram ütéshez ve-
zethet.
n12 V-os akkumulátor kigyulladá sának és robbanásának megelőzése
A 12 V-os akkumulátorból kisziv árgó gyúlékony gáz véletlen megg yulladásá-
nak megelőzése érdekében tartsa be a következő biztonsági figye lmezteté-
seket:
lEllenőrizze, hogy az egyes indító kábelek a helyes érintkezőkhöz csatlakoz-
zanak, és a megfelelő érintkezőn kívül mással ne érintkezzenek.
lA „+” érintkezőhöz csatlakozó indítókábel másik vége ne érjen s emmilyen
más alkatrészhez vagy fémes tárgyhoz (tartókhoz vagy festetlen fémhez).
lAz indítókábelek „+” és „-” csipeszei nem érhetnek egymáshoz.
lA 12 V-os akkumulátor közelében t ilos a nyílt láng, a gyufa és az öngyújtó
használata, valamint a dohányzás.
nA 12 V-os akkumulátorral kapcsol atos biztonsági figyelmeztetések
A 12 V-os akkumulátor mérgező és maró hatású savas elektrolitot tartalmaz,
a kapcsolódó alkatrészek pedig ólmot és ólomvegyületeket. A 12 V-os akku-
mulátorral végzett műveletek során ügyeljen a következő biztons ági figyel-
meztetések betartására:
lA 12 V-os akkumulátorral végzett műveletek során mindig használ jon védő-
szemüveget, és ügyeljen arra, hogy az akkumulátorsav ne kerülhe ssen a
bőrére, ruhájára vagy a gépjármű karosszériájára.
lNe hajoljon a 12 V-os akkumulátor fölé.
lHa bőrére vagy szemébe akkumulá torfolyadék kerül, vízzel azonnal mossa
le az érintett felületet, és feltétlenül forduljon orvoshoz.
Helyezzen vízzel átitatott szivac sot vagy ruhát az érintett felületre, amíg or-
vosi ellátásban nem részesül.
lMiután a 12 V-os akkumulátor tar tóján, az érintkezőkön vagy egyéb, akku-
mulátorral kapcsolatos alkatrés zen dolgozott, mindig mosson kezet.
lNe engedjen gyermekeket a 12 V-os akkumulátor közelébe.

7038-2. Teendők szükséghelyzetben
8
Ha baj történik

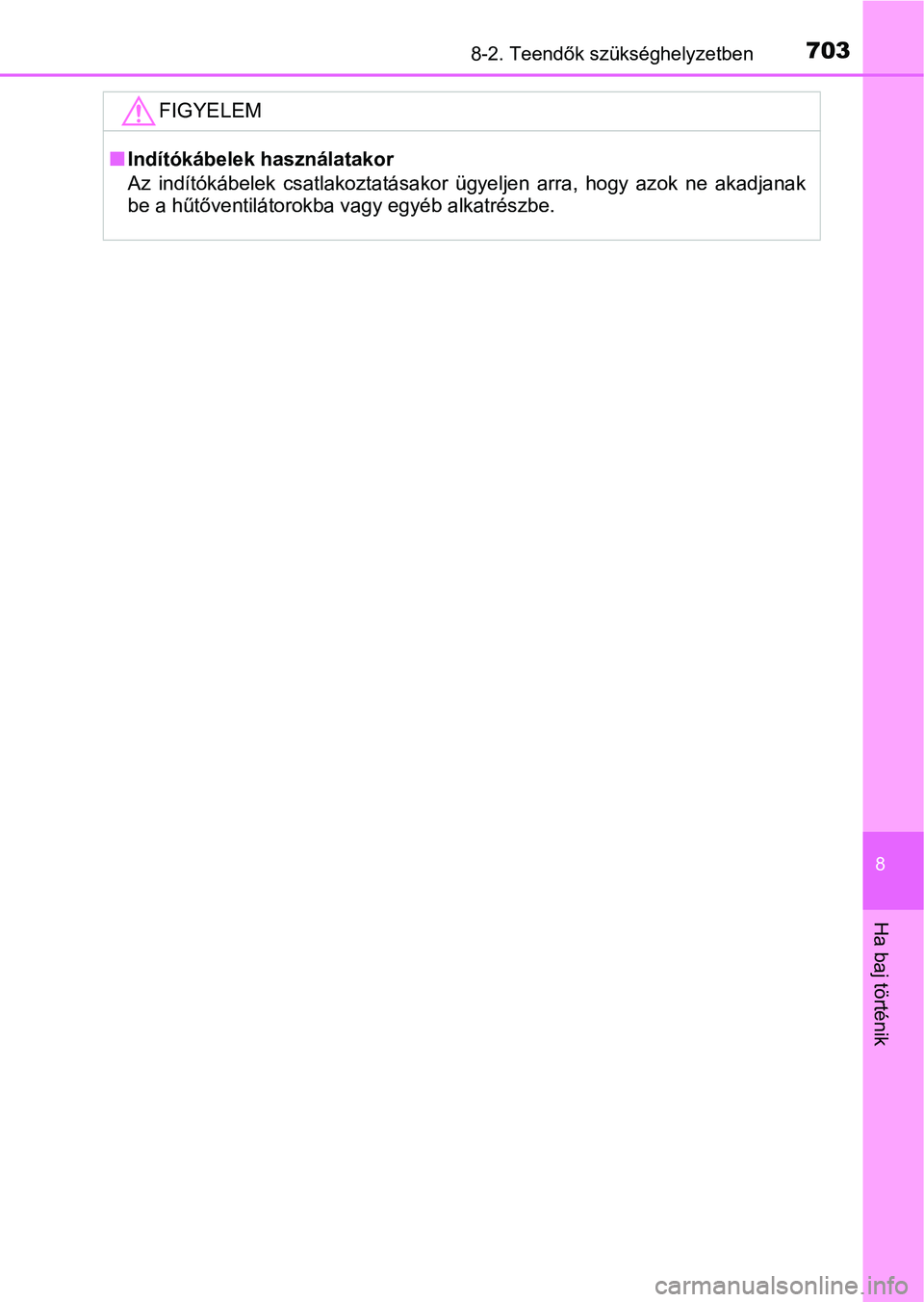

FIGYELEM
nIndítókábelek használatakor
Az indítókábelek csatlakoztatásakor ügyeljen arra, hogy azok ne akadjanak
be a hűtőventilátorokba vagy egyéb alkatrészbe.

7048-2. Teendők szükséghelyzetben

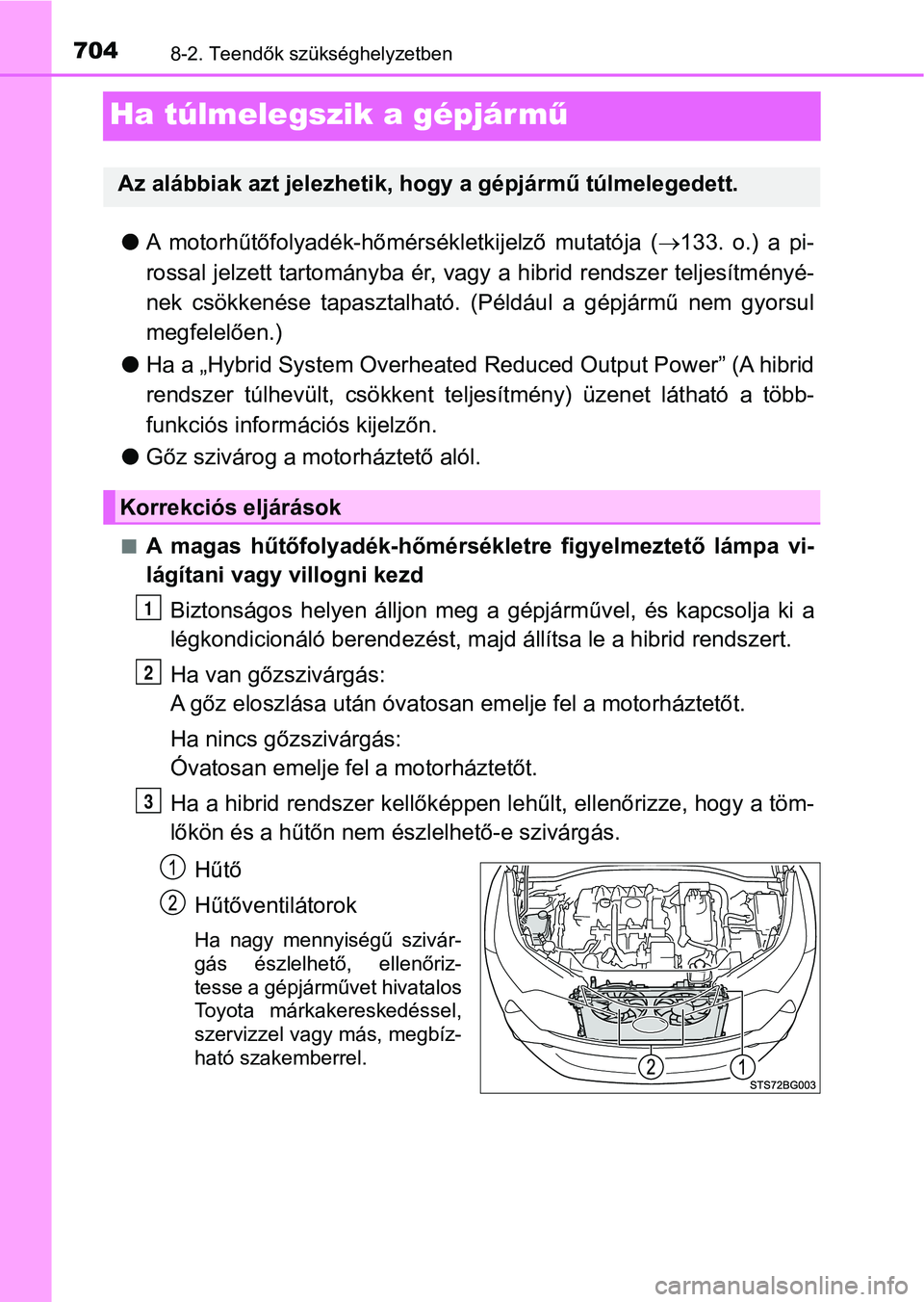

Ha túlmelegszik a gépjár mű
lA motorhűtőfolyadék-hőmérsékletkijelző mutatója ( 133. o.) a pi-
rossal jelzett tartományba ér, vagy a hibrid rendszer teljesítm ényé-
nek csökkenése tapasz talható. (Például a gépjármű nem gyorsul
megfelelően.)
l Ha a „Hybrid System Overheated Reduced Output Power” (A hibrid
rendszer túlhevült, csökkent te ljesítmény) üzenet látható a töb b-
funkciós információs kijelzőn.
l Gőz szivárog a motorháztető alól.
nA magas hűtőfolyadék-hőmérsékle tre figyelmeztető lámpa vi-
lágítani vagy villogni kezd
Biztonságos helyen álljon meg a gépjárművel, és kapcsolja ki a
légkondicionáló berendezést, majd állítsa le a hibrid rendszert.
Ha van gőzszivárgás:
A gőz eloszlása után óvatosan emelje fel a motorháztetőt.
Ha nincs gőzszivárgás:
Óvatosan emelje fel a motorháztetőt.
Ha a hibrid rendszer kellőképpen lehűlt, ellenőrizze, hogy a tö m-
lőkön és a hűtőn nem ész lelhető-e szivárgás.
Hűtő
Hűtőventilátorok
Ha nagy mennyiségű szivár-
gás észlelhető, ellenőriz-
tesse a gépjárművet hivatalos
Toyota márkakereskedéssel,
szervizzel vagy más, megbíz-
ható szakemberrel.
Az alábbiak azt jelezhetik, hogy a gépjármű túlmelegedett.
Korrekciós eljárások
1
2
3
