2018 TOYOTA C-HR Betriebsanleitungen (in German)

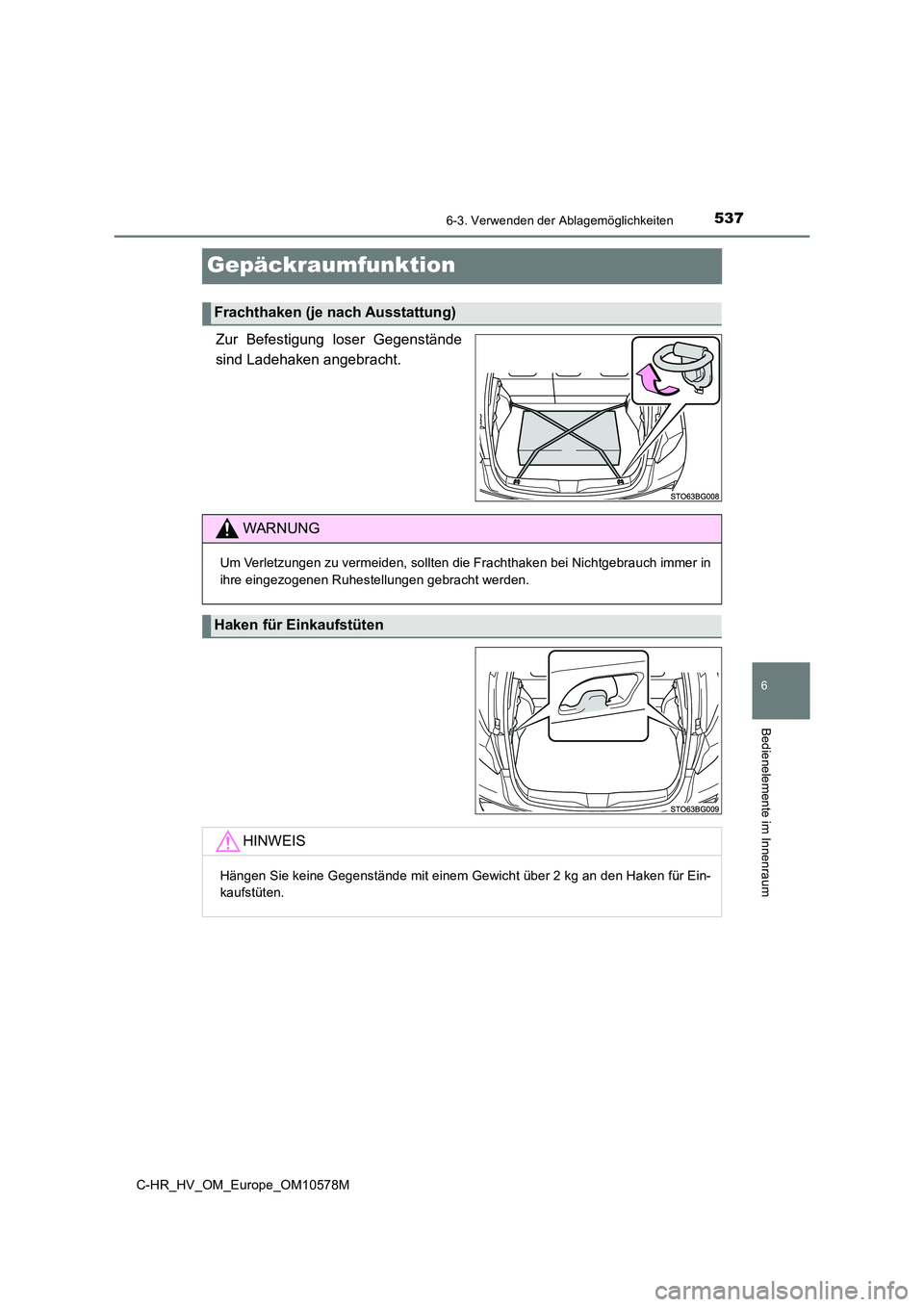

5376-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
6
Bedienelemente im Innenraum
Gepäckraumfunktion
Zur Befestigung loser Gegenstände
sind Ladehaken angebracht.
Frachthaken (je nach Ausstattung)
WARNUNG
Um Verletzungen zu vermeiden, sollten die Frachthaken bei Nichtgebrauch immer in
ihre eingezogenen Ruhestellungen gebracht werden.
Haken für Einkaufstüten
HINWEIS
Hängen Sie keine Gegenstände mit einem Gewicht über 2 kg an den Haken für Ein-
kaufstüten.

5386-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
Entfernen Sie die Bodenplatte.
Zusatzstaufächer (je nach Ausstattung)
Ty p ATyp B
Ty p C

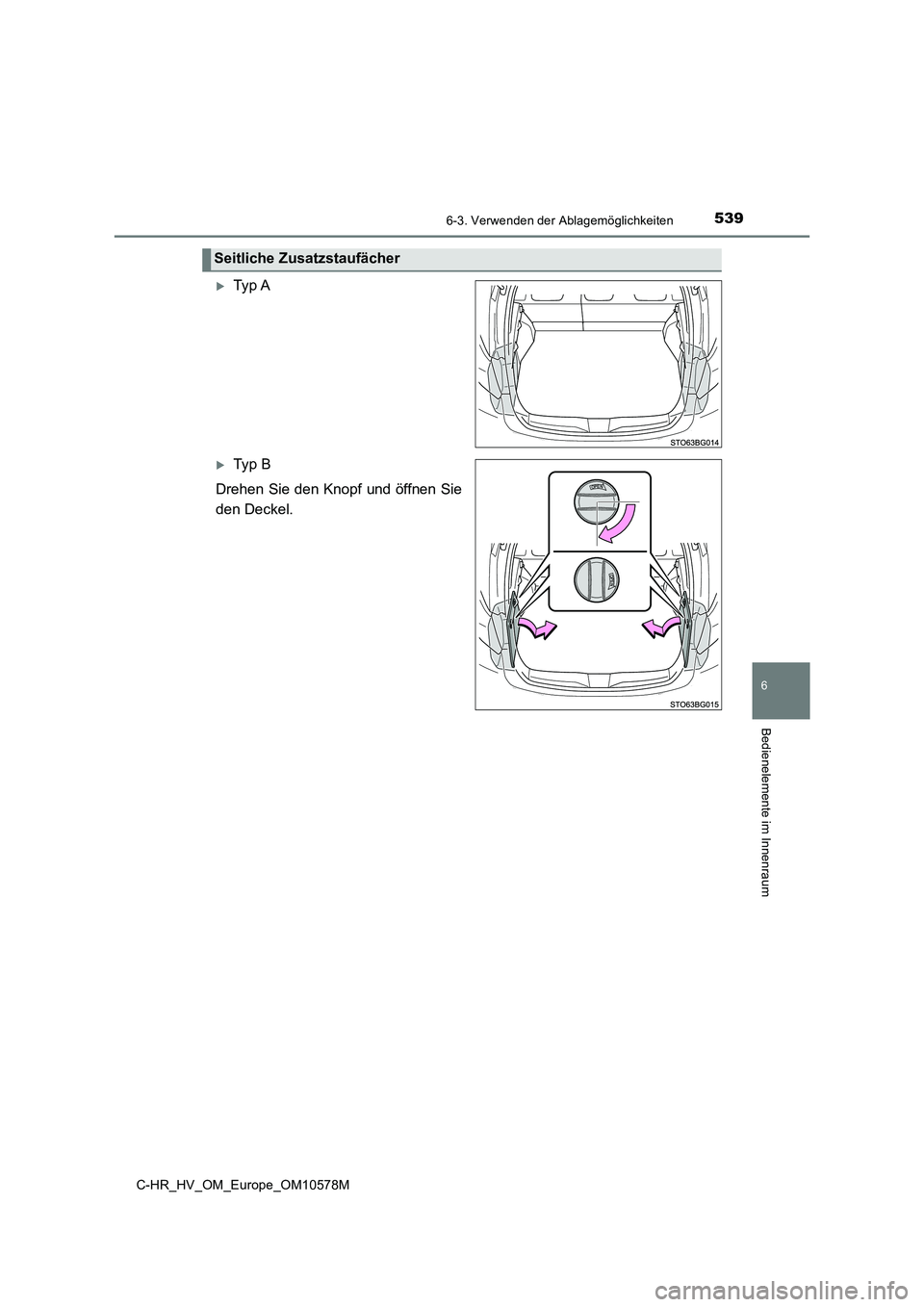

5396-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
6
Bedienelemente im Innenraum
Ty p A
Ty p B
Drehen Sie den Knopf und öffnen Sie
den Deckel.
Seitliche Zusatzstaufächer

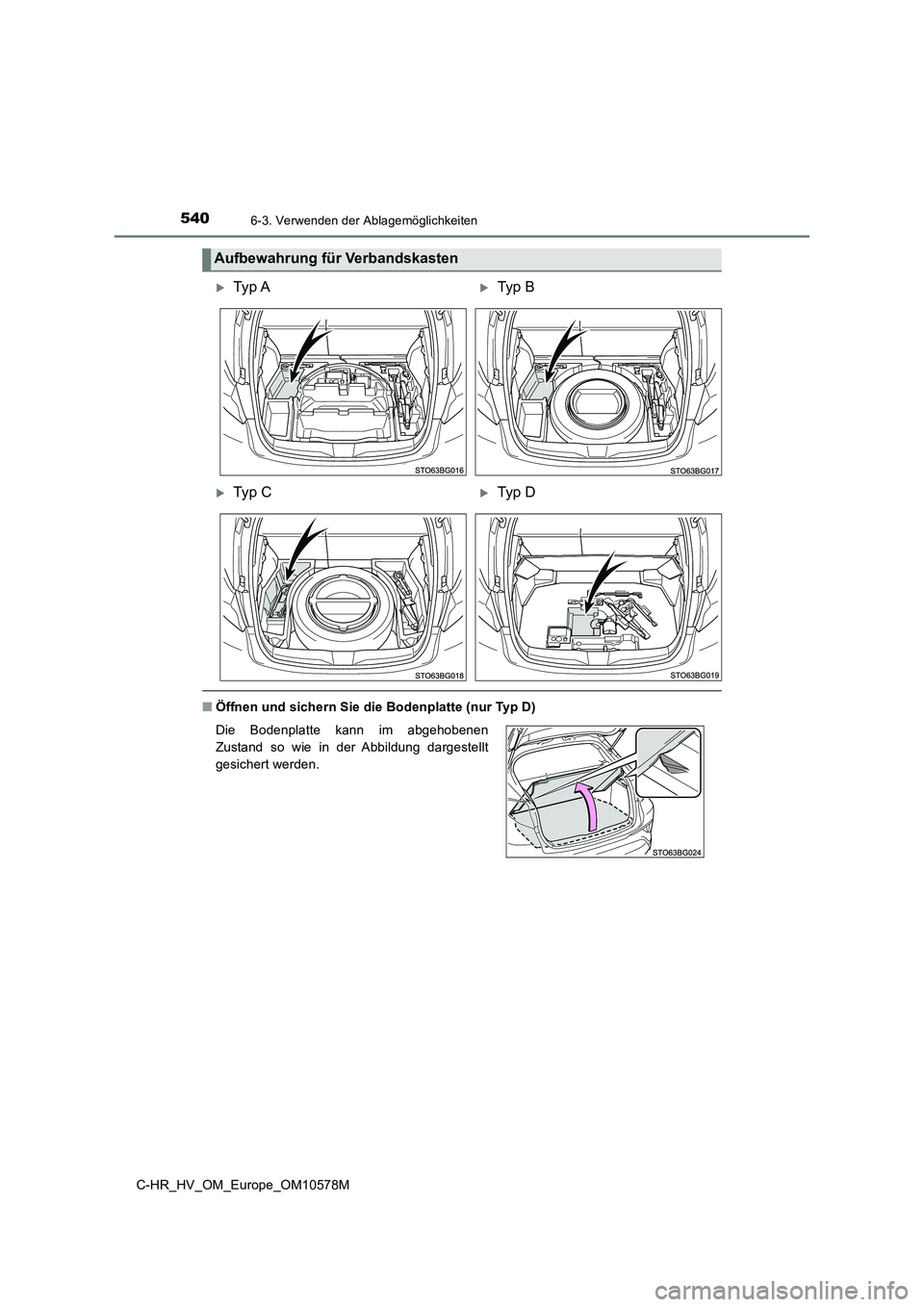

5406-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
■Öffnen und sichern Sie die Bodenplatte (nur Typ D)
Aufbewahrung für Verbandskasten
Ty p ATyp B
Ty p CTyp D
Die Bodenplatte kann im abgehobenen
Zustand so wie in der Abbildung dargestellt
gesichert werden.

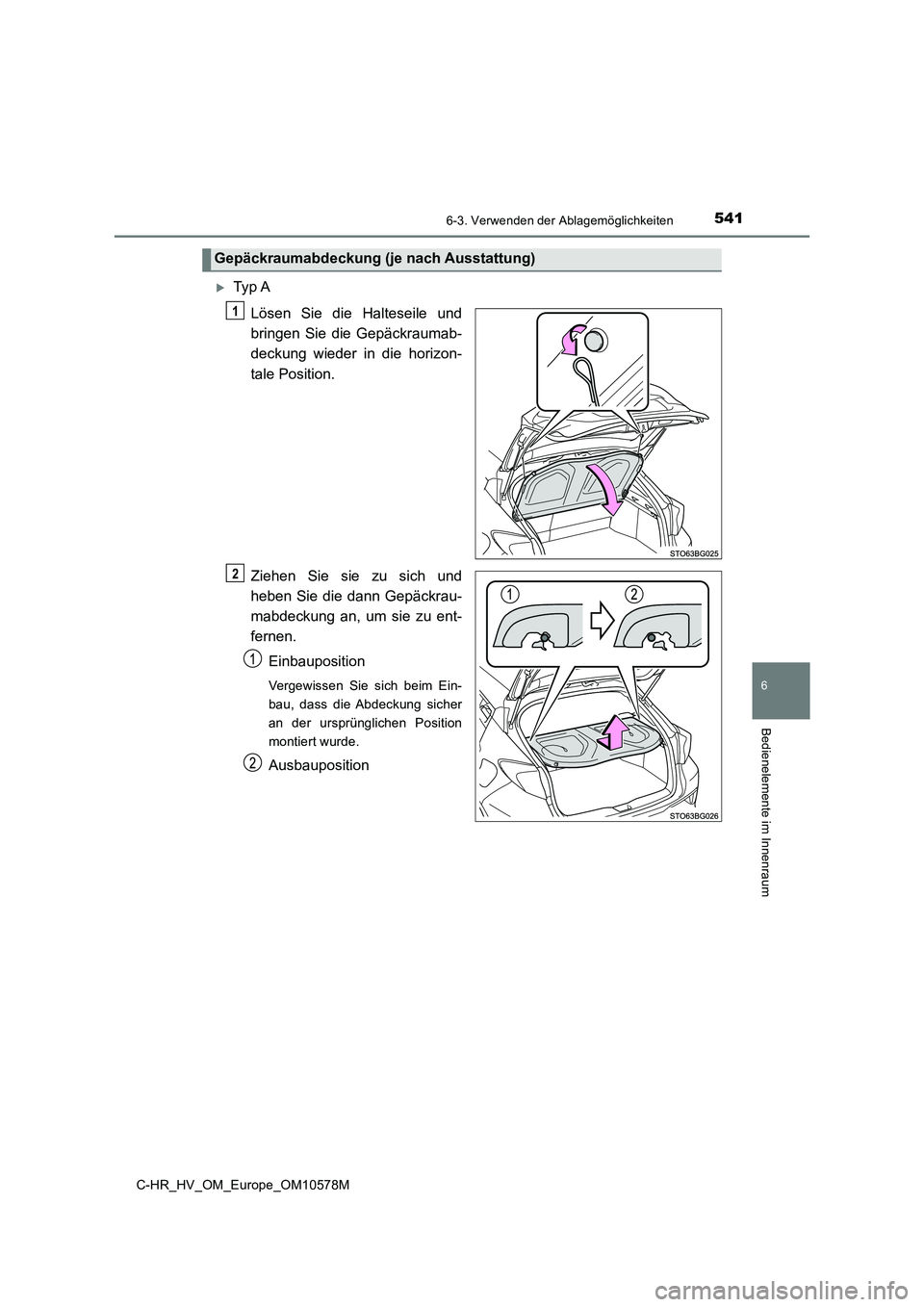

5416-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
6
Bedienelemente im Innenraum
Ty p A
Lösen Sie die Halteseile und
bringen Sie die Gepäckraumab-
deckung wieder in die horizon-
tale Position.
Ziehen Sie sie zu sich und
heben Sie die dann Gepäckrau-
mabdeckung an, um sie zu ent-
fernen.
Einbauposition
Vergewissen Sie sich beim Ein-
bau, dass die Abdeckung sicher
an der ursprünglichen Position
montiert wurde.
Ausbauposition
Gepäckraumabdeckung (je nach Ausstattung)
1
2

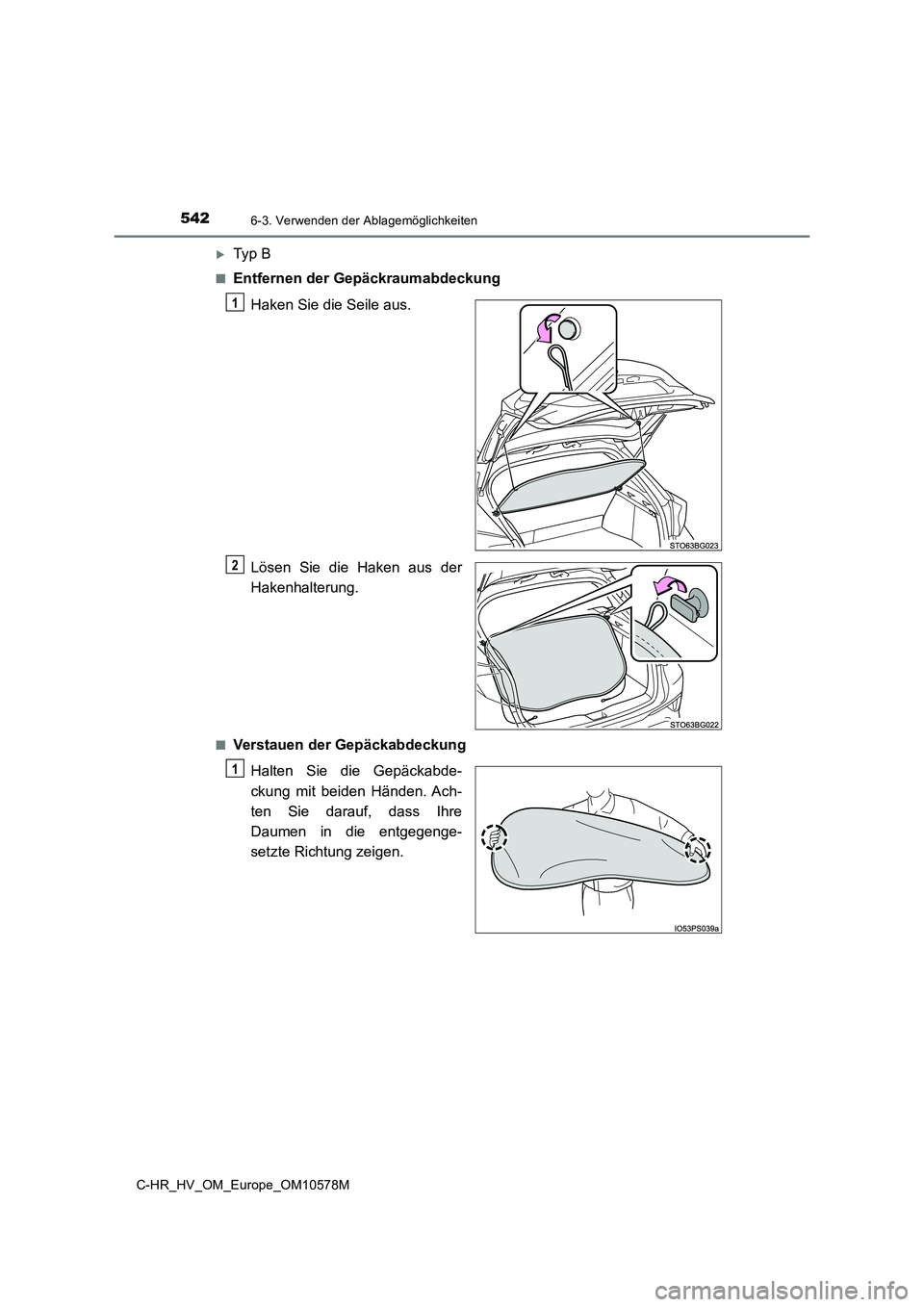

5426-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
Ty p B
■Entfernen der Gepäckraumabdeckung
Haken Sie die Seile aus.
Lösen Sie die Haken aus der
Hakenhalterung.
■Verstauen der Gepäckabdeckung
Halten Sie die Gepäckabde-
ckung mit beiden Händen. Ach-
ten Sie darauf, dass Ihre
Daumen in die entgegenge-
setzte Richtung zeigen.
1
2
1

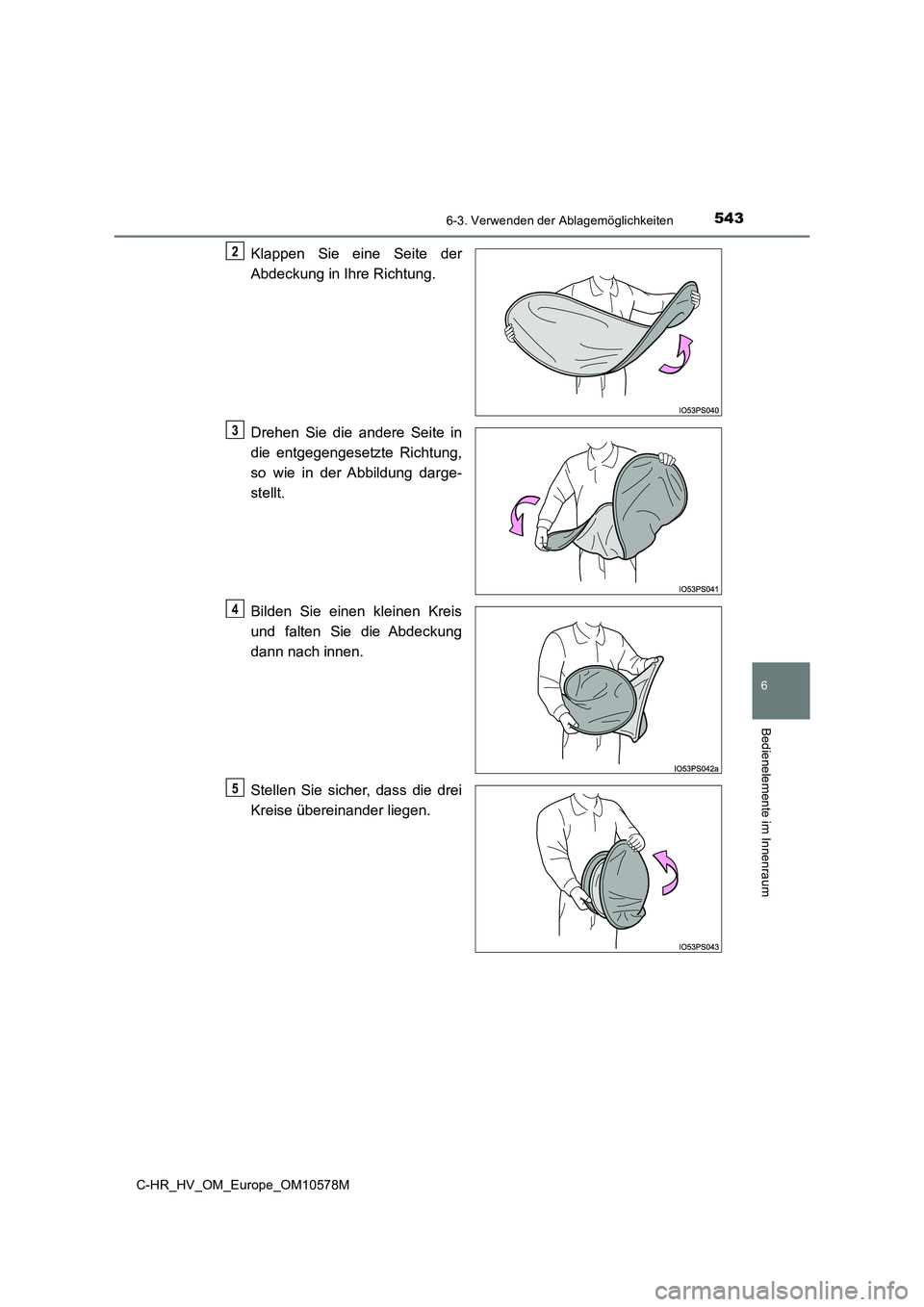

5436-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
6
Bedienelemente im Innenraum
Klappen Sie eine Seite der
Abdeckung in Ihre Richtung.
Drehen Sie die andere Seite in
die entgegengesetzte Richtung,
so wie in der Abbildung darge-
stellt.
Bilden Sie einen kleinen Kreis
und falten Sie die Abdeckung
dann nach innen.
Stellen Sie sicher, dass die drei
Kreise übereinander liegen.
2
3
4
5

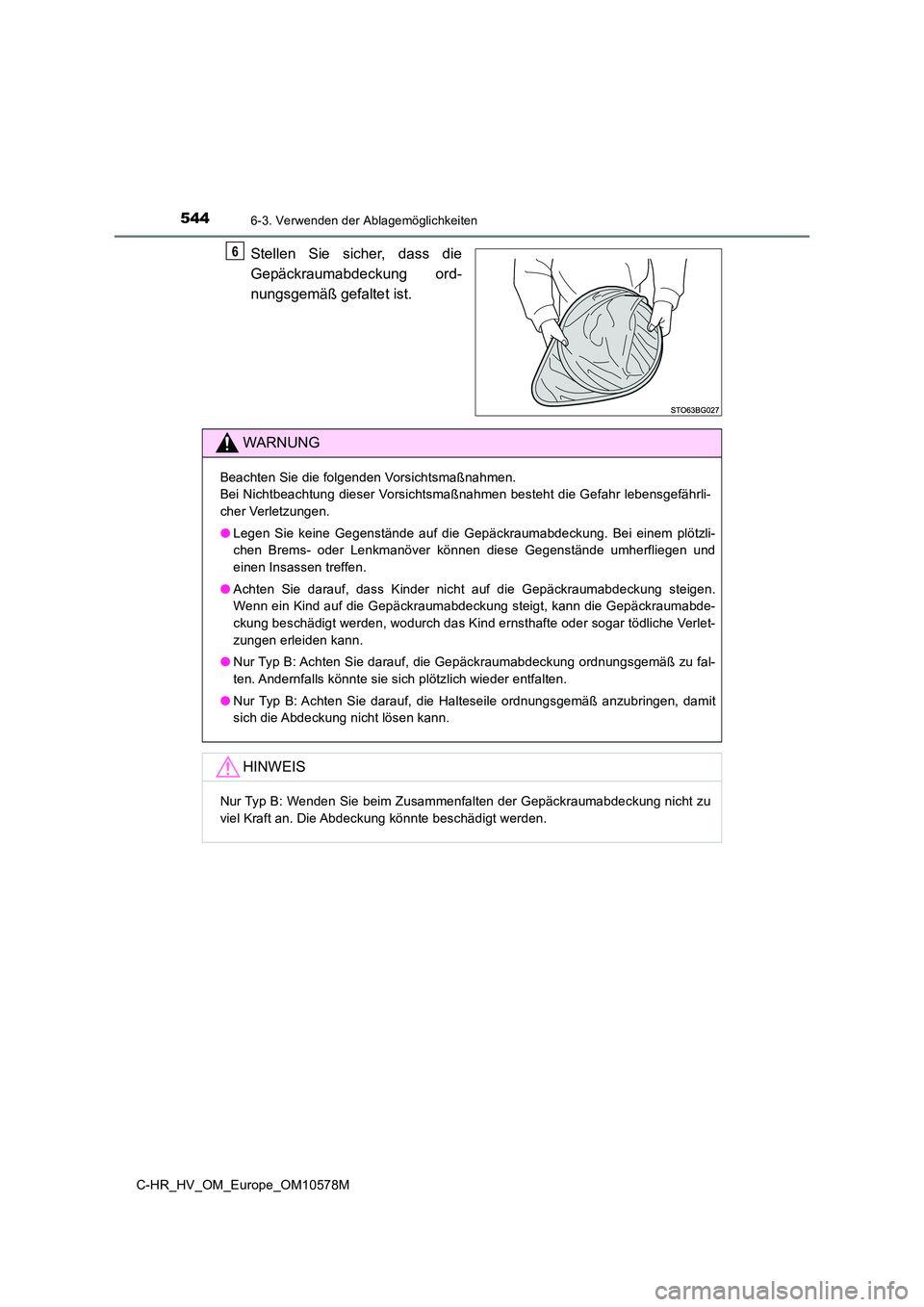

5446-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10578M
Stellen Sie sicher, dass die
Gepäckraumabdeckung ord-
nungsgemäß gefaltet ist.
6
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei einem plötzli-
chen Brems- oder Lenkmanöver können diese Gegenstände umherfliegen und
einen Insassen treffen.
● Achten Sie darauf, dass Kinder nicht auf die Gepäckraumabdeckung steigen.
Wenn ein Kind auf die Gepäckraumabdeckung steigt, kann die Gepäckraumabde-
ckung beschädigt werden, wodurch das Kind ernsthafte oder sogar tödliche Verlet-
zungen erleiden kann.
● Nur Typ B: Achten Sie darauf, die Gepäckraumabdeckung ordnungsgemäß zu fal-
ten. Andernfalls könnte sie sich plötzlich wieder entfalten.
● Nur Typ B: Achten Sie darauf, die Halteseile ordnungsgemäß anzubringen, damit
sich die Abdeckung nicht lösen kann.
HINWEIS
Nur Typ B: Wenden Sie beim Zusammenfalten der Gepäckraumabdeckung nicht zu
viel Kraft an. Die Abdeckung könnte beschädigt werden.
