2018 TOYOTA C-HR Betriebsanleitungen (in German)

6978-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung

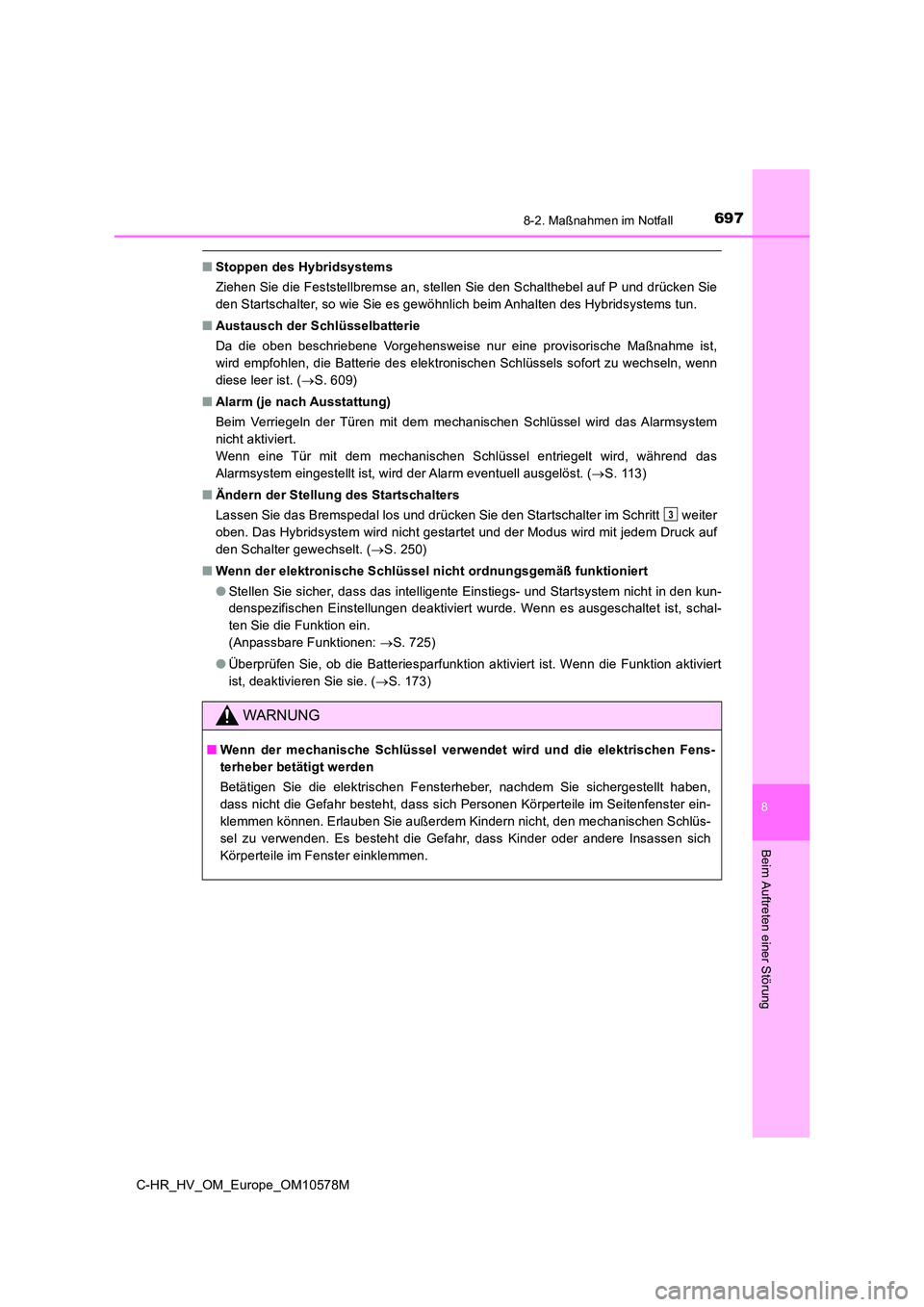

■Stoppen des Hybridsystems
Ziehen Sie die Feststellbremse an, stellen Sie den Schalthebel auf P und drücken Sie
den Startschalter, so wie Sie es gewöhnlich beim Anhalten des Hybridsystems tun.
■ Austausch der Schlüsselbatterie
Da die oben beschriebene Vorgehensweise nur eine provisorische Maßnahme ist,
wird empfohlen, die Batterie des elektronischen Schlüssels sofort zu wechseln, wenn
diese leer ist. ( S. 609)
■ Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechanischen Schlüssel wird das Alarmsystem
nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während das
Alarmsystem eingestellt ist, wird der Alarm eventuell ausgelöst. ( S. 113)
■ Ändern der Stellung des Startschalters
Lassen Sie das Bremspedal los und drücken Sie den Startschalter im Schritt weiter
oben. Das Hybridsystem wird nicht gestartet und der Modus wird mit jedem Druck auf
den Schalter gewechselt. ( S. 250)
■ Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
● Stellen Sie sicher, dass das intelligente Einstiegs- und Startsystem nicht in den kun-
denspezifischen Einstellungen deaktiviert wurde. Wenn es ausgeschaltet ist, schal-
ten Sie die Funktion ein.
(Anpassbare Funktionen: S. 725)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Wenn die Funktion aktiviert
ist, deaktivieren Sie sie. ( S. 173)
WARNUNG
■Wenn der mechanische Schlüssel verwendet wird und die elektrischen Fens-
terheber betätigt werden
Betätigen Sie die elektrischen Fensterheber, nachdem Sie sichergestellt haben,
dass nicht die Gefahr besteht, dass sich Personen Körperteile im Seitenfenster ein-
klemmen können. Erlauben Sie außerdem Kindern nicht, den mechanischen Schlüs-
sel zu verwenden. Es besteht die Gefahr, dass Kinder oder andere Insassen sich
Körperteile im Fenster einklemmen.
3

6988-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M

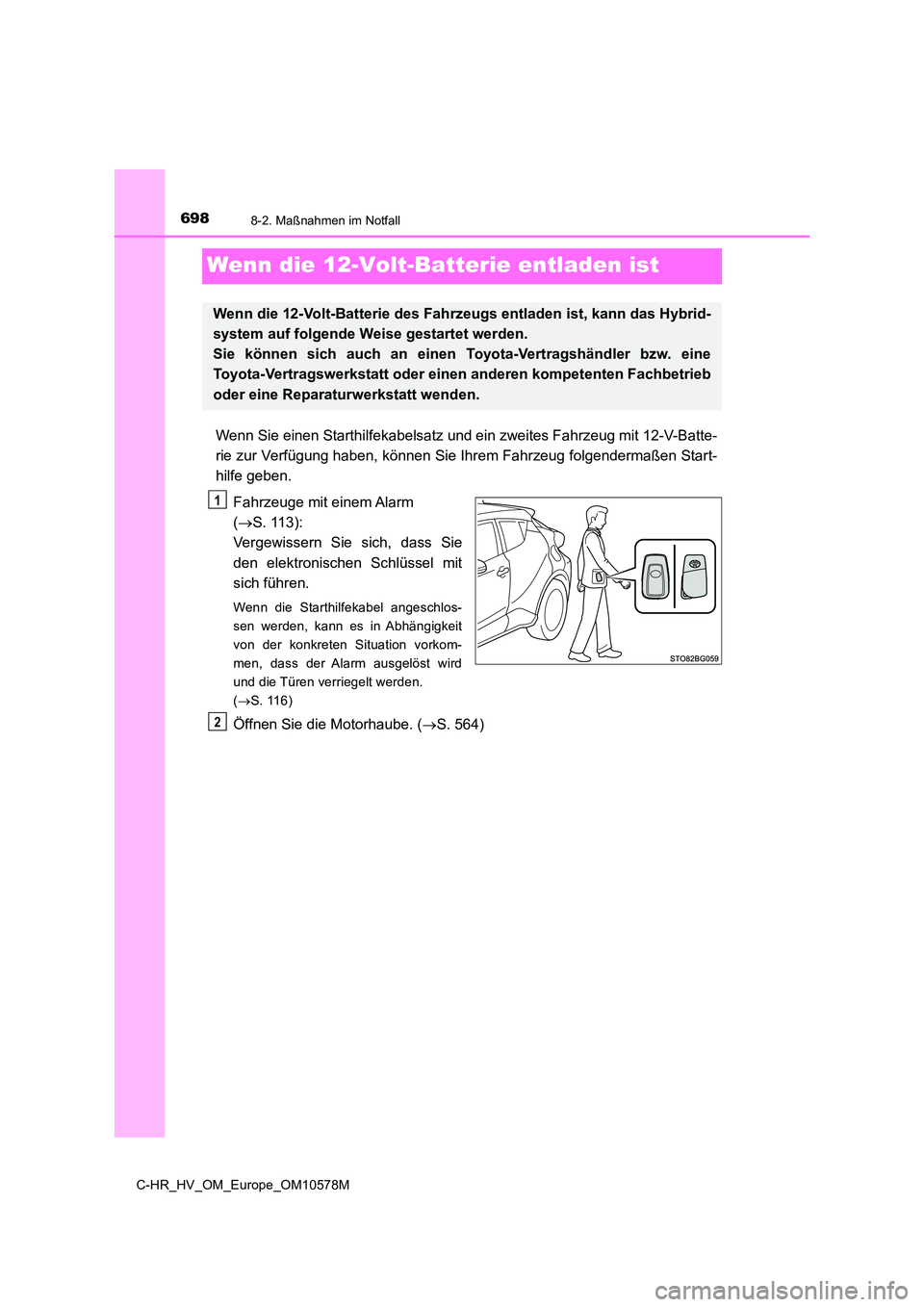

Wenn die 12-Volt-Batterie entladen ist
Wenn Sie einen Starthilfekabelsatz und ein zweites Fahrzeug mit 12-V-Batte-
rie zur Verfügung haben, können Sie Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.
Fahrzeuge mit einem Alarm
( S. 113):
Vergewissern Sie sich, dass Sie
den elektronischen Schlüssel mit
sich führen.
Wenn die Starthilfekabel angeschlos-
sen werden, kann es in Abhängigkeit
von der konkreten Situation vorkom-
men, dass der Alarm ausgelöst wird
und die Türen verriegelt werden.
( S. 116)
Öffnen Sie die Motorhaube. (S. 564)
Wenn die 12-Volt-Batterie des Fahrzeugs entladen ist, kann das Hybrid-
system auf folgende Weise gestartet werden.
Sie können sich auch an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine n anderen kompetenten Fachbetrieb
oder eine Reparaturwerkstatt wenden.
1
2

6998-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung

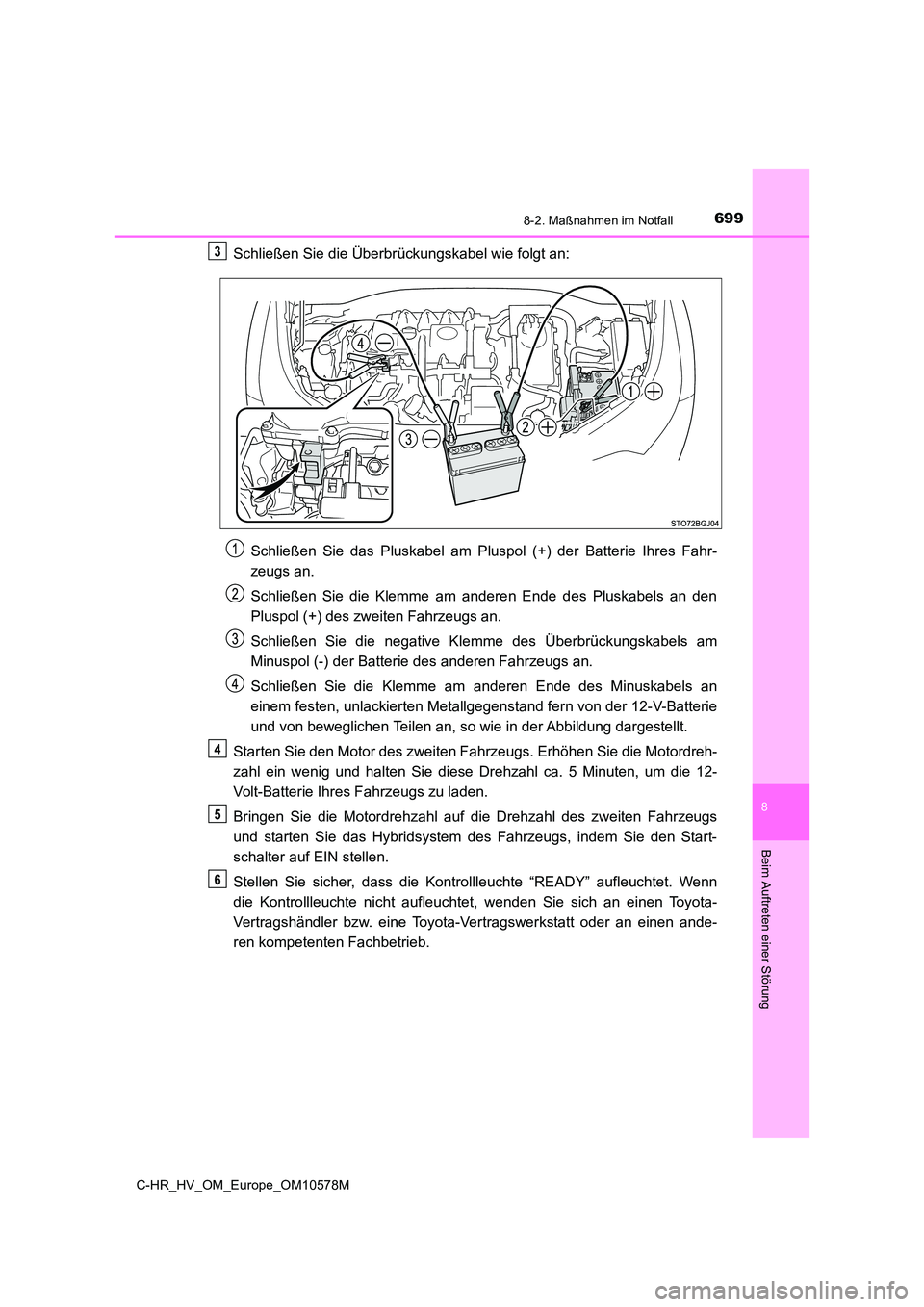

Schließen Sie die Überbrückungskabel wie folgt an:
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der 12-V-Batterie
und von beweglichen Teilen an, so wie in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl ca. 5 Minuten, um die 12-
Volt-Batterie Ihres Fahrzeugs zu laden.
Bringen Sie die Motordrehzahl auf die Drehzahl des zweiten Fahrzeugs
und starten Sie das Hybridsystem des Fahrzeugs, indem Sie den Start-
schalter auf EIN stellen.
Stellen Sie sicher, dass die Kontrollleuchte “READY” aufleuchtet. Wenn
die Kontrollleuchte nicht aufleuchtet, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen ande-
ren kompetenten Fachbetrieb.
3
4
5
6

7008-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M

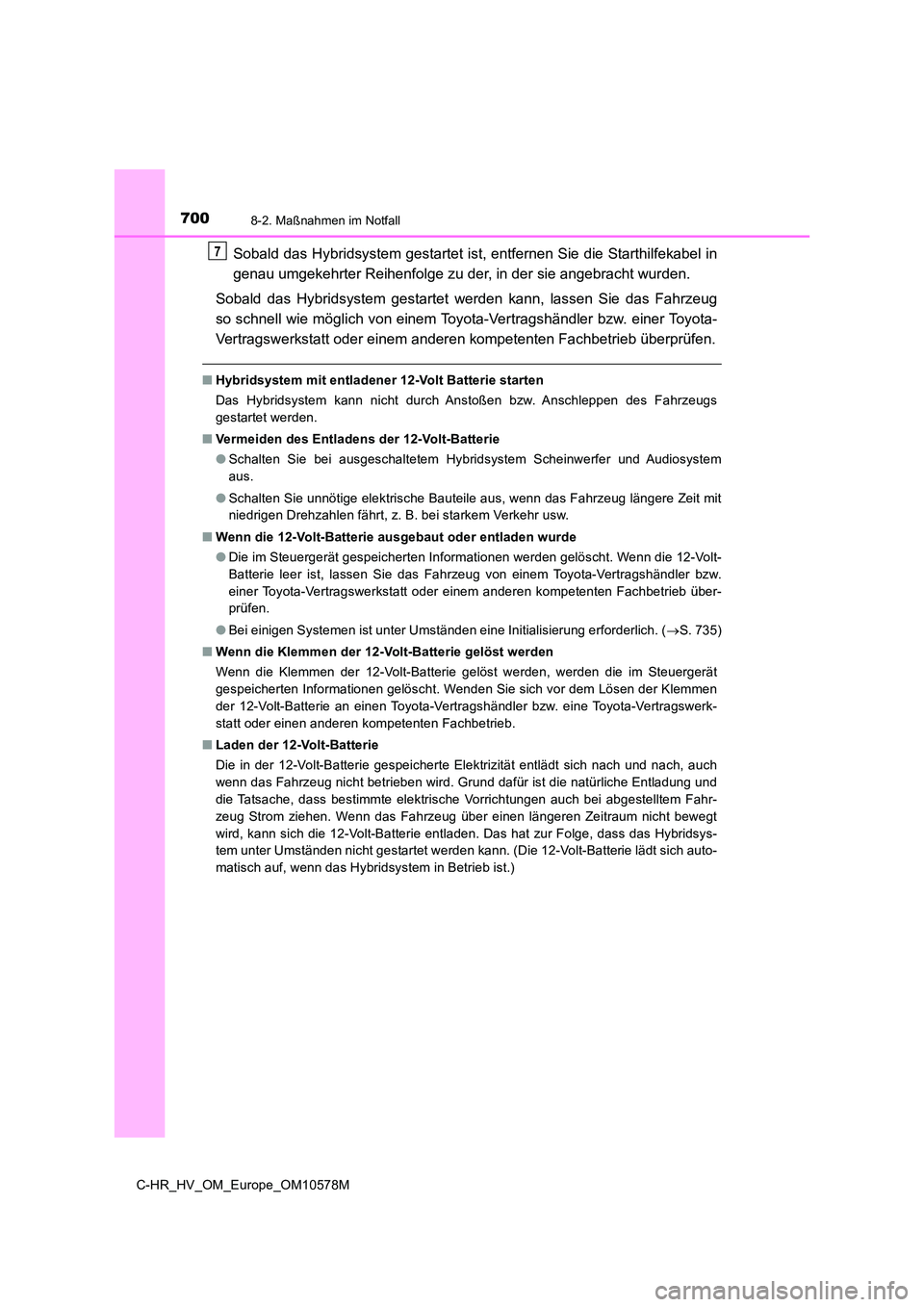

Sobald das Hybridsystem gestartet ist, entfernen Sie die Starthilfekabel in
genau umgekehrter Reihenfolge zu der, in der sie angebracht wurden.
Sobald das Hybridsystem gestartet werden kann, lassen Sie das Fahrzeug
so schnell wie möglich von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Hybridsystem mit entladener 12-Volt Batterie starten
Das Hybridsystem kann nicht durch Anstoßen bzw. Anschleppen des Fahrzeugs
gestartet werden.
■ Vermeiden des Entladens der 12-Volt-Batterie
● Schalten Sie bei ausgeschaltetem Hybridsystem Scheinwerfer und Audiosystem
aus.
● Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedrigen Drehzahlen fährt, z. B. bei starkem Verkehr usw.
■ Wenn die 12-Volt-Batterie ausgebaut oder entladen wurde
● Die im Steuergerät gespeicherten Informationen werden gelöscht. Wenn die 12-Volt-
Batterie leer ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-
prüfen.
● Bei einigen Systemen ist unter Umständen eine Initialisierung erforderlich. (S. 735)
■ Wenn die Klemmen der 12-Volt-Batterie gelöst werden
Wenn die Klemmen der 12-Volt-Batterie gelöst werden, werden die im Steuergerät
gespeicherten Informationen gelöscht. Wenden Sie sich vor dem Lösen der Klemmen
der 12-Volt-Batterie an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
■ Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elektrizität entlädt sich nach und nach, auch
wenn das Fahrzeug nicht betrieben wird. Grund dafür ist die natürliche Entladung und
die Tatsache, dass bestimmte elektrische Vorrichtungen auch bei abgestelltem Fahr-
zeug Strom ziehen. Wenn das Fahrzeug über einen längeren Zeitraum nicht bewegt
wird, kann sich die 12-Volt-Batterie entladen. Das hat zur Folge, dass das Hybridsys-
tem unter Umständen nicht gestartet werden kann. (Die 12-Volt-Batterie lädt sich auto-
matisch auf, wenn das Hybridsystem in Betrieb ist.)
7

7018-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung

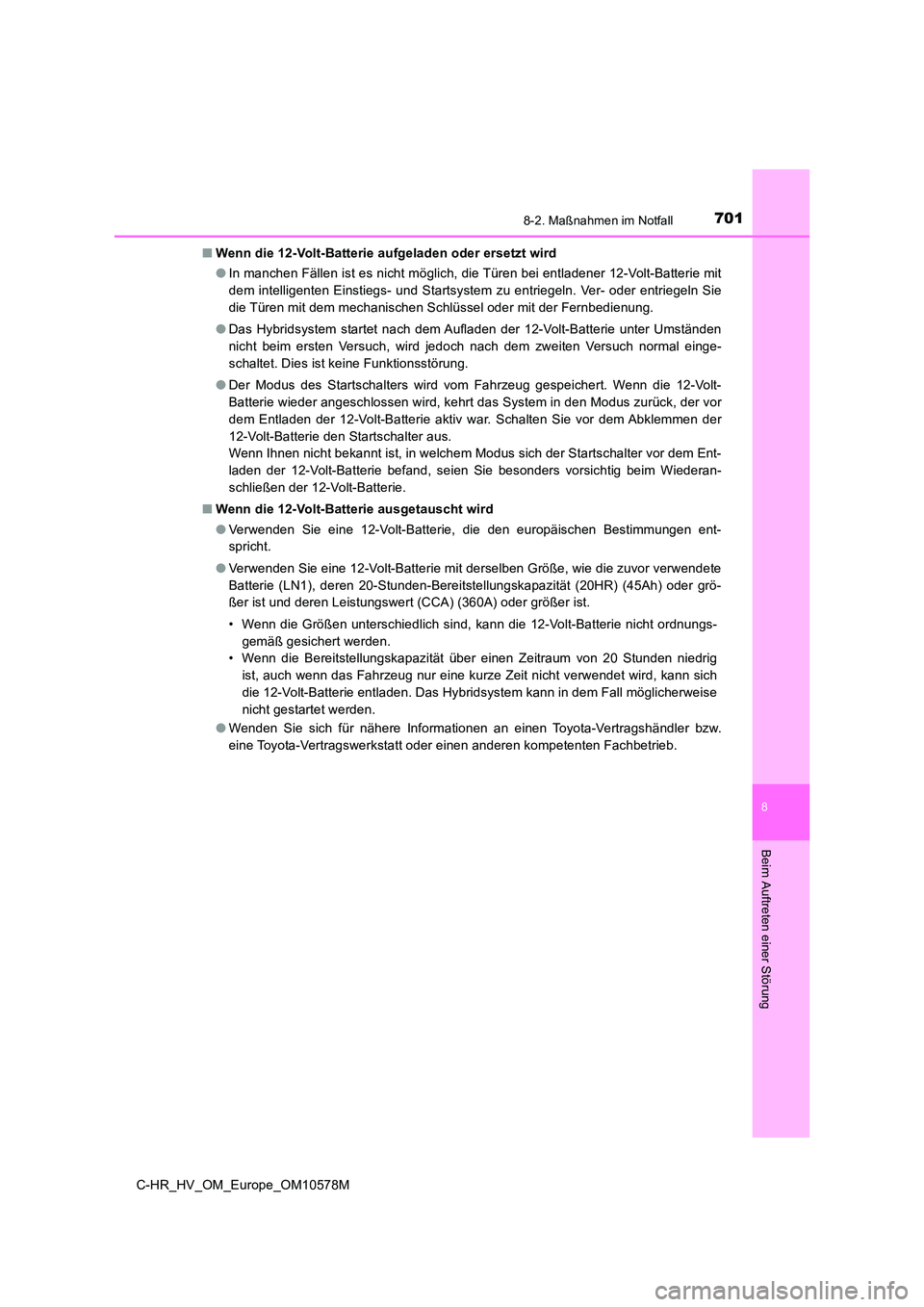

■Wenn die 12-Volt-Batterie aufgeladen oder ersetzt wird
● In manchen Fällen ist es nicht möglich, die Türen bei entladener 12-Volt-Batterie mit
dem intelligenten Einstiegs- und Startsystem zu entriegeln. Ver- oder entriegeln Sie
die Türen mit dem mechanischen Schlüssel oder mit der Fernbedienung.
● Das Hybridsystem startet nach dem Aufladen der 12-Volt-Batterie unter Umständen
nicht beim ersten Versuch, wird jedoch nach dem zweiten Versuch normal einge-
schaltet. Dies ist keine Funktionsstörung.
● Der Modus des Startschalters wird vom Fahrzeug gespeichert. Wenn die 12-Volt-
Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück, der vor
dem Entladen der 12-Volt-Batterie aktiv war. Schalten Sie vor dem Abklemmen der
12-Volt-Batterie den Startschalter aus.
Wenn Ihnen nicht bekannt ist, in welchem Modus sich der Startschalter vor dem Ent-
laden der 12-Volt-Batterie befand, seien Sie besonders vorsichtig beim Wiederan-
schließen der 12-Volt-Batterie.
■ Wenn die 12-Volt-Batterie ausgetauscht wird
● Verwenden Sie eine 12-Volt-Batterie, die den europäischen Bestimmungen ent-
spricht.
● Verwenden Sie eine 12-Volt-Batterie mit derselben Größe, wie die zuvor verwendete
Batterie (LN1), deren 20-Stunden-Bereitstellungskapazität (20HR) (45Ah) oder grö-
ßer ist und deren Leistungswert (CCA) (360A) oder größer ist.
• Wenn die Größen unterschiedlich sind, kann die 12-Volt-Batterie nicht ordnungs-
gemäß gesichert werden.
• Wenn die Bereitstellungskapazität über einen Zeitraum von 20 Stunden niedrig
ist, auch wenn das Fahrzeug nur eine kurze Zeit nicht verwendet wird, kann sich
die 12-Volt-Batterie entladen. Das Hybridsystem kann in dem Fall möglicherweise
nicht gestartet werden.
● Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

7028-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M

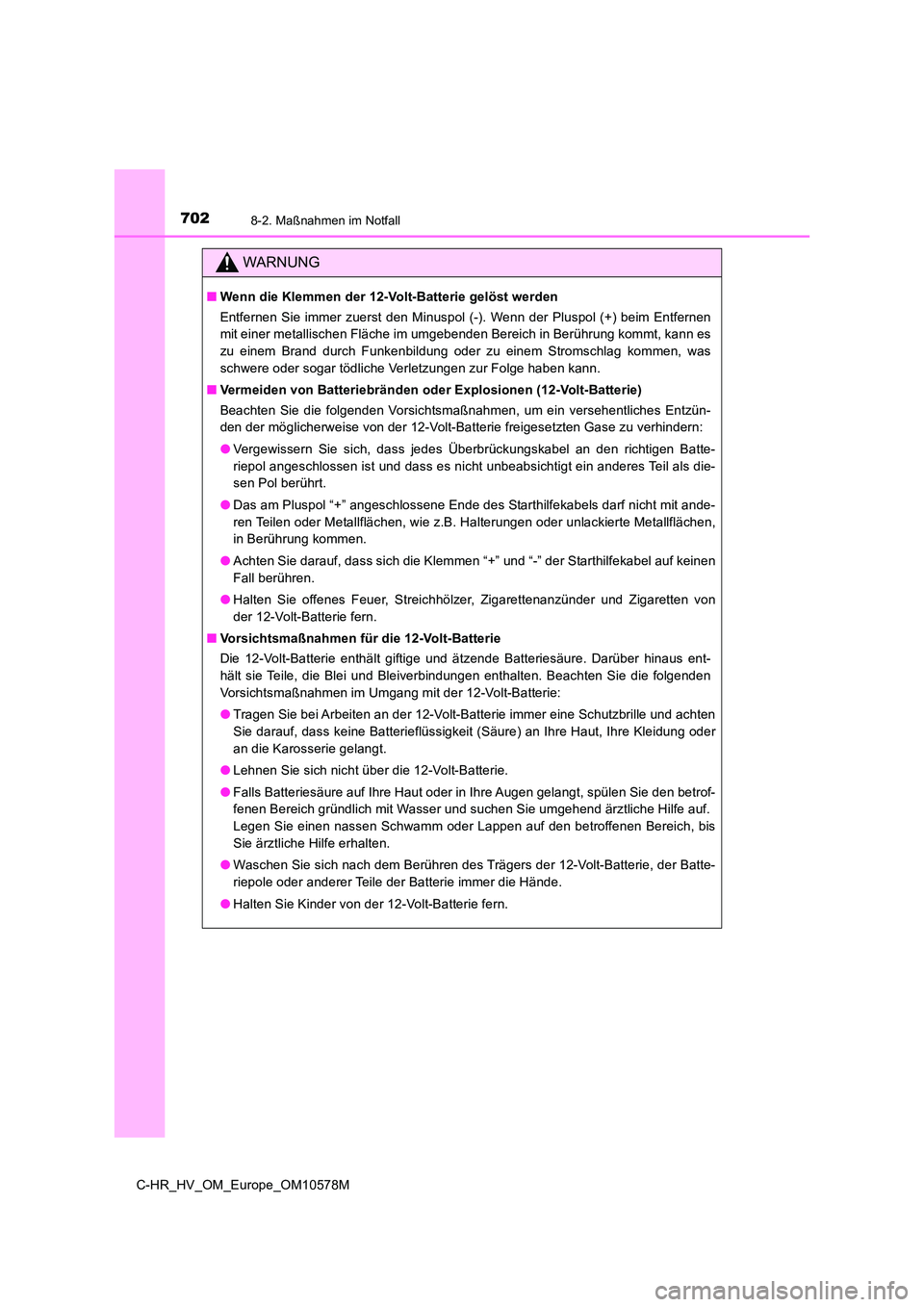

WARNUNG
■Wenn die Klemmen der 12-Volt-Batterie gelöst werden
Entfernen Sie immer zuerst den Minuspol (-). Wenn der Pluspol (+) beim Entfernen
mit einer metallischen Fläche im umgebenden Bereich in Berührung kommt, kann es
zu einem Brand durch Funkenbildung oder zu einem Stromschlag kommen, was
schwere oder sogar tödliche Verletzungen zur Folge haben kann.
■ Vermeiden von Batteriebränden oder Explosionen (12-Volt-Batterie)
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt-Batterie freigesetzten Gase zu verhindern:
● Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen Batte-
riepol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als die-
sen Pol berührt.
● Das am Pluspol “+” angeschlossene Ende des Starthilfekabels darf nicht mit ande-
ren Teilen oder Metallflächen, wie z.B. Halterungen oder unlackierte Metallflächen,
in Berührung kommen.
● Achten Sie darauf, dass sich die Klemmen “+” und “-” der Starthilfekabel auf keinen
Fall berühren.
● Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von
der 12-Volt-Batterie fern.
■ Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure. Darüber hinaus ent-
hält sie Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden
Vorsichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
● Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten
Sie darauf, dass keine Batterieflüssigkeit (Säure) an Ihre Haut, Ihre Kleidung oder
an die Karosserie gelangt.
● Lehnen Sie sich nicht über die 12-Volt-Batterie.
● Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den betrof-
fenen Bereich gründlich mit Wasser und suchen Sie umgehend ärztliche Hilfe auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
● Waschen Sie sich nach dem Berühren des Trägers der 12-Volt-Batterie, der Batte-
riepole oder anderer Teile der Batterie immer die Hände.
● Halten Sie Kinder von der 12-Volt-Batterie fern.

7038-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung

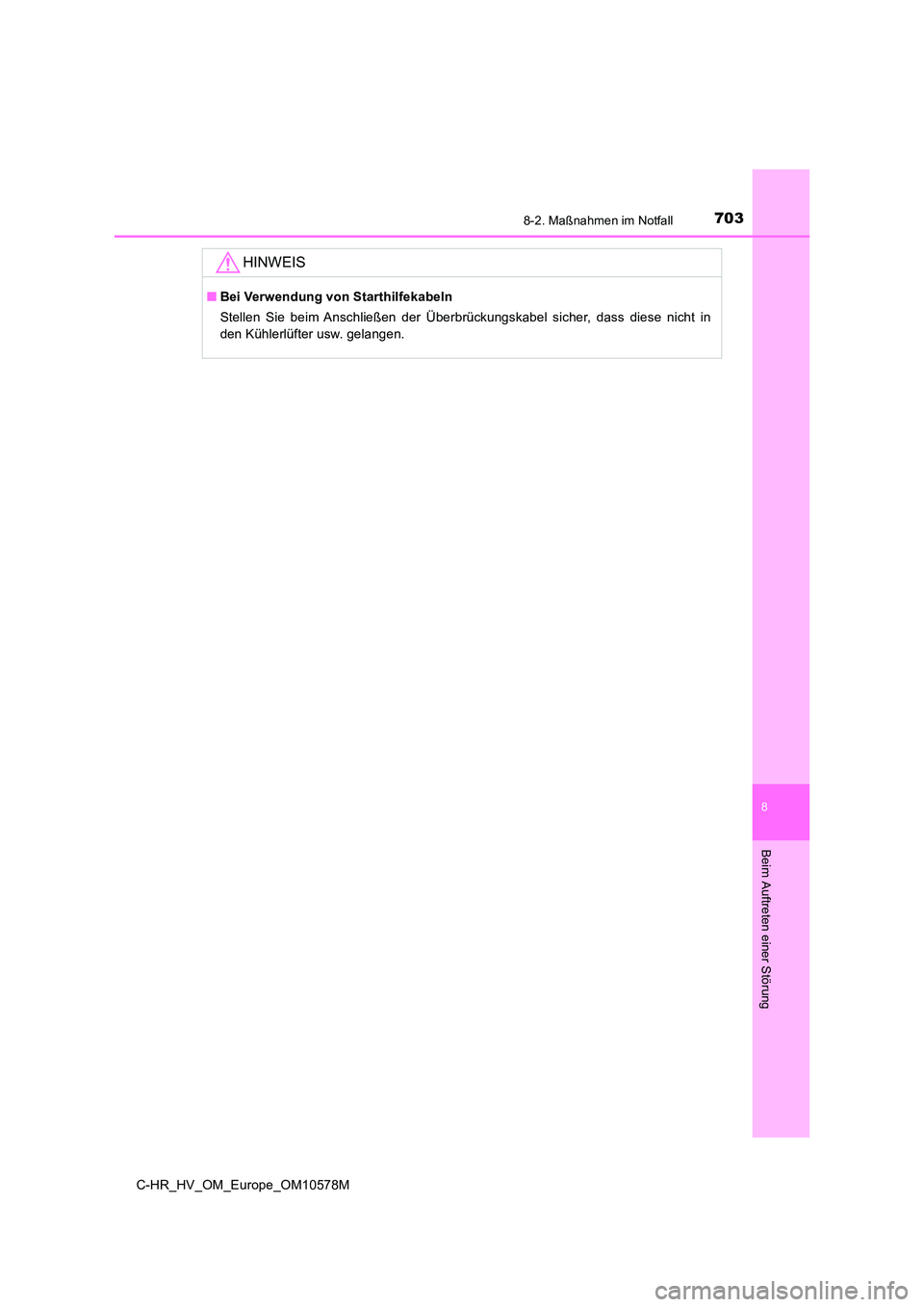

HINWEIS
■Bei Verwendung von Starthilfekabeln
Stellen Sie beim Anschließen der Überbrückungskabel sicher, dass diese nicht in
den Kühlerlüfter usw. gelangen.

7048-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M

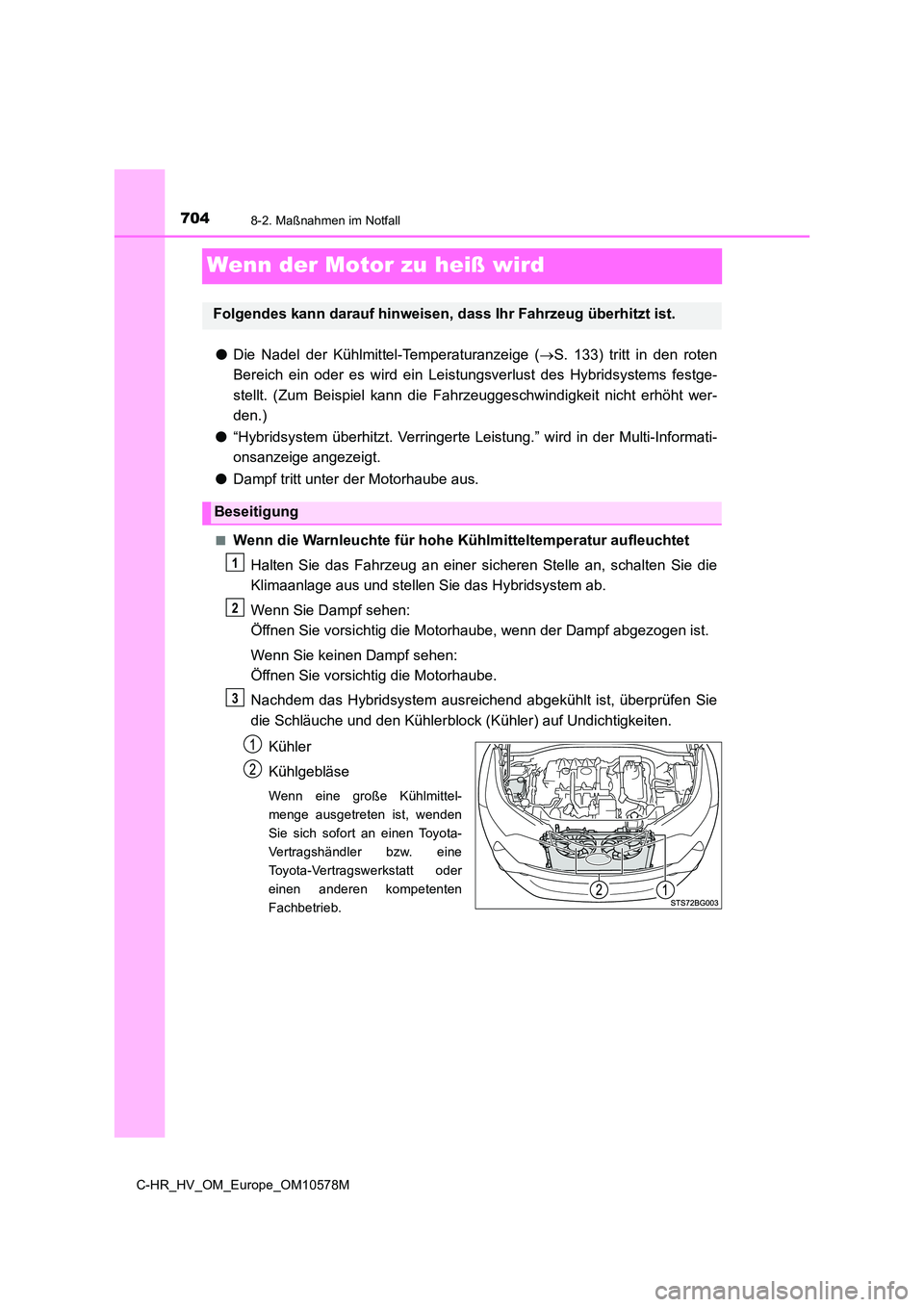

Wenn der Motor zu heiß wird
●Die Nadel der Kühlmittel-Temperaturanzeige (S. 133) tritt in den roten
Bereich ein oder es wird ein Leistungsverlust des Hybridsystems festge-
stellt. (Zum Beispiel kann die Fahr zeuggeschwindigkeit nicht erhöht wer-
den.)
● “Hybridsystem überhitzt. Verringerte Leistung.” wird in der Multi-Informati-
onsanzeige angezeigt.
● Dampf tritt unter der Motorhaube aus.
■Wenn die Warnleuchte für hohe Kühlmitteltemperatur aufleuchtet
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die
Klimaanlage aus und stellen Sie das Hybridsystem ab.
Wenn Sie Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube, wenn der Dampf abgezogen ist.
Wenn Sie keinen Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube.
Nachdem das Hybridsystem ausreichend abgekühlt ist, überprüfen Sie
die Schläuche und den Kühlerblock (Kühler) auf Undichtigkeiten.
Kühler
Kühlgebläse
Wenn eine große Kühlmittel-
menge ausgetreten ist, wenden
Sie sich sofort an einen Toyota-
Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
einen anderen kompetenten
Fachbetrieb.
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
Beseitigung
1
2
3
