4254-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M

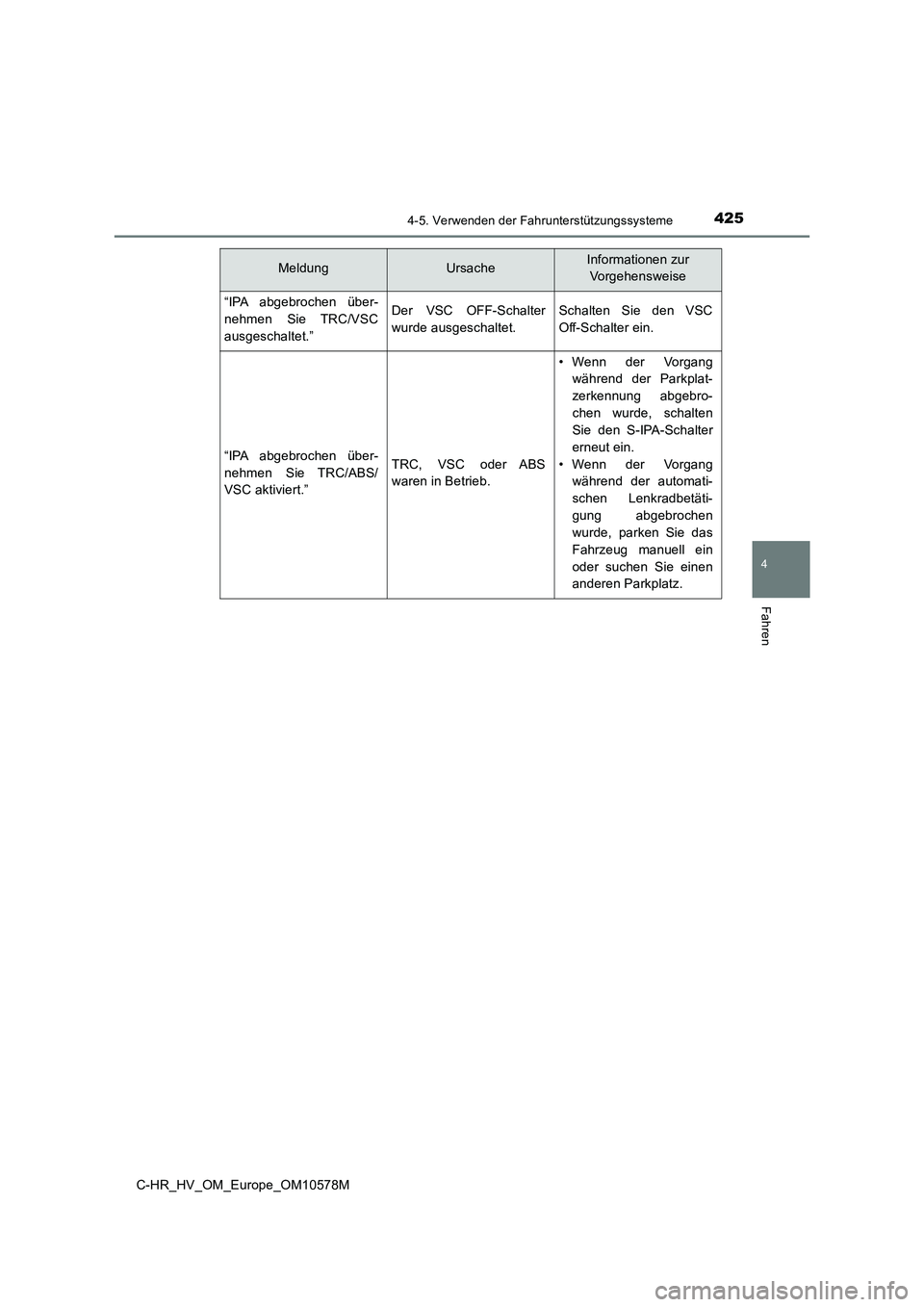

“IPA abgebrochen über-
nehmen Sie TRC/VSC
ausgeschaltet.”
Der VSC OFF-Schalter
wurde ausgeschaltet.
Schalten Sie den VSC
Off-Schalter ein.
“IPA abgebrochen über-
nehmen Sie TRC/ABS/
VSC aktiviert.”
TRC, VSC oder ABS
waren in Betrieb.
• Wenn der Vorgang
während der Parkplat-
zerkennung abgebro-
chen wurde, schalten
Sie den S-IPA-Schalter
erneut ein.
• Wenn der Vorgang
während der automati-
schen Lenkradbetäti-
gung abgebrochen
wurde, parken Sie das
Fahrzeug manuell ein
oder suchen Sie einen
anderen Parkplatz.
MeldungUrsacheInformationen zur
Vorgehensweise

4264-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M

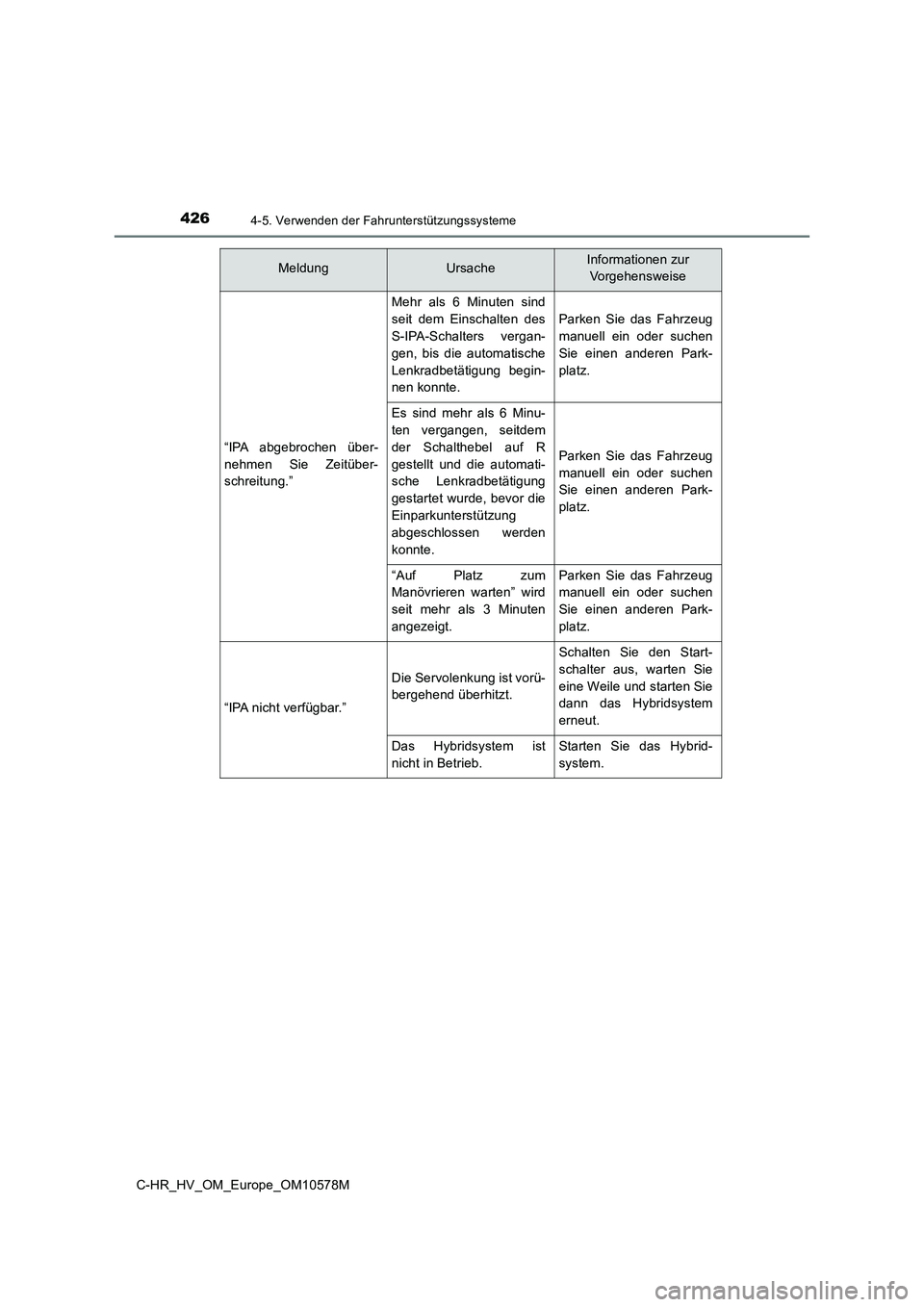

“IPA abgebrochen über-
nehmen Sie Zeitüber-
schreitung.”
Mehr als 6 Minuten sind
seit dem Einschalten des
S-IPA-Schalters vergan-
gen, bis die automatische
Lenkradbetätigung begin-
nen konnte.
Parken Sie das Fahrzeug
manuell ein oder suchen
Sie einen anderen Park-
platz.
Es sind mehr als 6 Minu-
ten vergangen, seitdem
der Schalthebel auf R
gestellt und die automati-
sche Lenkradbetätigung
gestartet wurde, bevor die
Einparkunterstützung
abgeschlossen werden
konnte.
Parken Sie das Fahrzeug
manuell ein oder suchen
Sie einen anderen Park-
platz.
“Auf Platz zum
Manövrieren warten” wird
seit mehr als 3 Minuten
angezeigt.
Parken Sie das Fahrzeug
manuell ein oder suchen
Sie einen anderen Park-
platz.
“IPA nicht verfügbar.”
Die Servolenkung ist vorü-
bergehend überhitzt.
Schalten Sie den Start-
schalter aus, warten Sie
eine Weile und starten Sie
dann das Hybridsystem
erneut.
Das Hybridsystem ist
nicht in Betrieb.
Starten Sie das Hybrid-
system.
MeldungUrsacheInformationen zur
Vorgehensweise

4274-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M

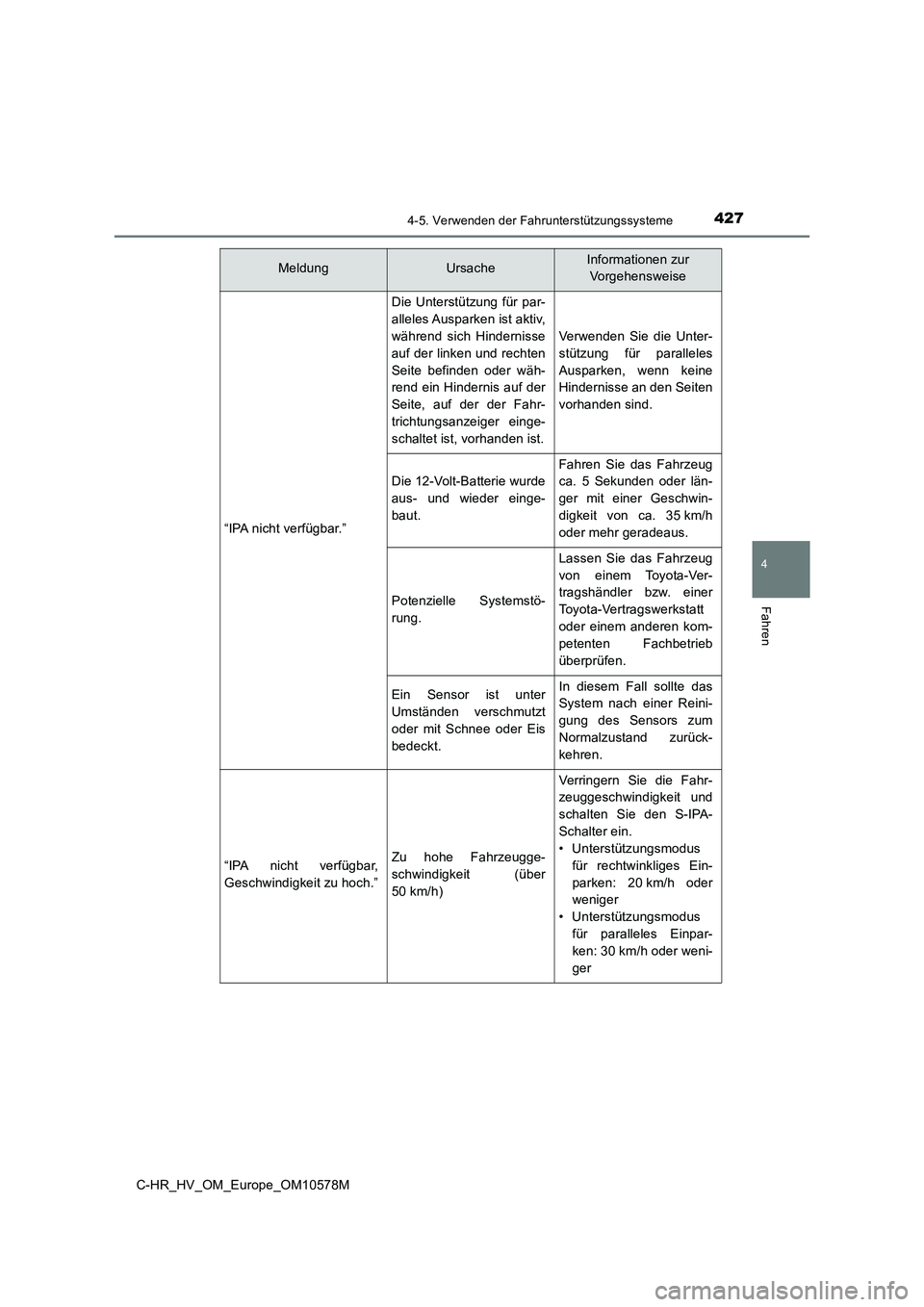

“IPA nicht verfügbar.”
Die Unterstützung für par-
alleles Ausparken ist aktiv,
während sich Hindernisse
auf der linken und rechten
Seite befinden oder wäh-
rend ein Hindernis auf der
Seite, auf der der Fahr-
trichtungsanzeiger einge-
schaltet ist, vorhanden ist.
Verwenden Sie die Unter-
stützung für paralleles
Ausparken, wenn keine
Hindernisse an den Seiten
vorhanden sind.
Die 12-Volt-Batterie wurde
aus- und wieder einge-
baut.
Fahren Sie das Fahrzeug
ca. 5 Sekunden oder län-
ger mit einer Geschwin-
digkeit von ca. 35 km/h
oder mehr geradeaus.
Potenzielle Systemstö-
rung.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt
oder einem anderen kom-
petenten Fachbetrieb
überprüfen.
Ein Sensor ist unter
Umständen verschmutzt
oder mit Schnee oder Eis
bedeckt.
In diesem Fall sollte das
System nach einer Reini-
gung des Sensors zum
Normalzustand zurück-
kehren.
“IPA nicht verfügbar,
Geschwindigkeit zu hoch.”
Zu hohe Fahrzeugge-
schwindigkeit (über
50 km/h)
Verringern Sie die Fahr-
zeuggeschwindigkeit und
schalten Sie den S-IPA-
Schalter ein.
• Unterstützungsmodus
für rechtwinkliges Ein-
parken: 20 km/h oder
weniger
• Unterstützungsmodus
für paralleles Einpar-
ken: 30 km/h oder weni-
ger
MeldungUrsacheInformationen zur
Vorgehensweise

4284-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M

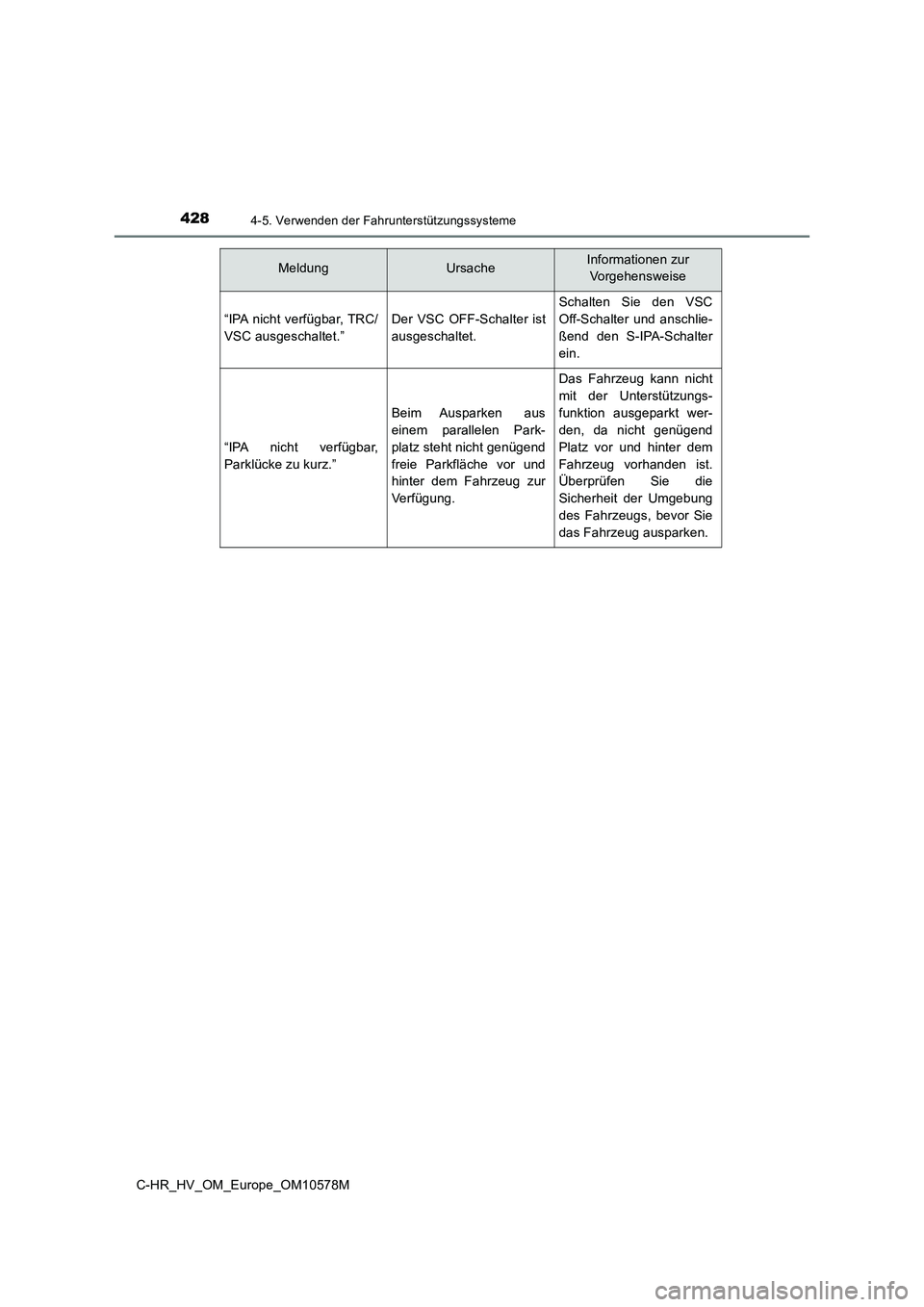

“IPA nicht verfügbar, TRC/
VSC ausgeschaltet.”
Der VSC OFF-Schalter ist
ausgeschaltet.
Schalten Sie den VSC
Off-Schalter und anschlie-
ßend den S-IPA-Schalter
ein.
“IPA nicht verfügbar,
Parklücke zu kurz.”
Beim Ausparken aus
einem parallelen Park-
platz steht nicht genügend
freie Parkfläche vor und
hinter dem Fahrzeug zur
Verfügung.
Das Fahrzeug kann nicht
mit der Unterstützungs-
funktion ausgeparkt wer-
den, da nicht genügend
Platz vor und hinter dem
Fahrzeug vorhanden ist.
Überprüfen Sie die
Sicherheit der Umgebung
des Fahrzeugs, bevor Sie
das Fahrzeug ausparken.
MeldungUrsacheInformationen zur
Vorgehensweise

4294-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M

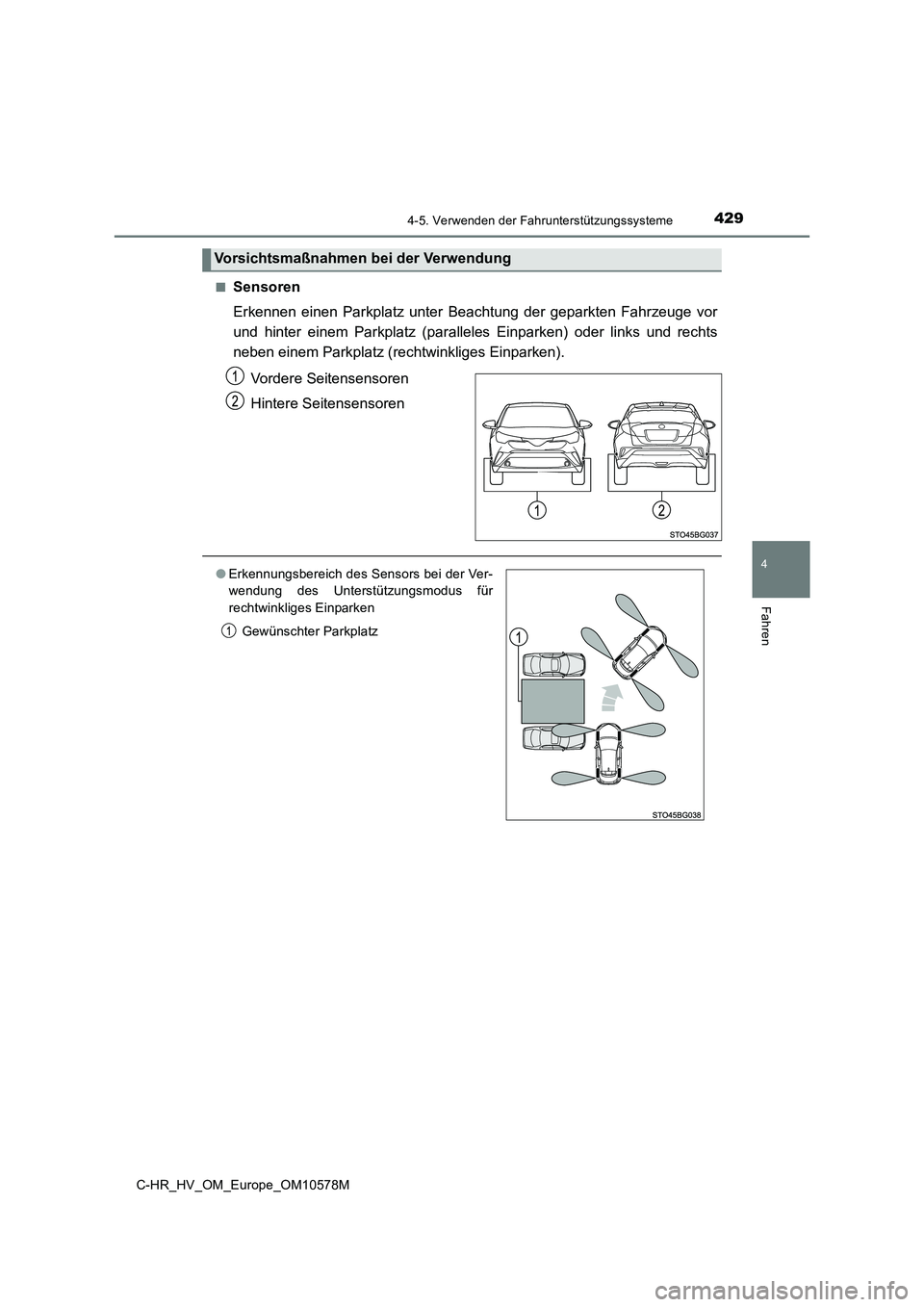

■Sensoren
Erkennen einen Parkplatz unter Beachtung der geparkten Fahrzeuge vor
und hinter einem Parkplatz (paralle les Einparken) oder links und rechts
neben einem Parkplatz (rechtwinkliges Einparken).
Vordere Seitensensoren
Hintere Seitensensoren
Vorsichtsmaßnahmen bei der Verwendung
● Erkennungsbereich des Sensors bei der Ver-
wendung des Unterstützungsmodus für
rechtwinkliges Einparken
Gewünschter Parkplatz

4304-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
● Wenn hinter dem gewünschten Parkplatz ein anderes Fahrzeug geparkt wird, wird
dieses Fahrzeug bedingt durch die Entfernung möglicherweise nicht erkannt. In
Abhängigkeit von der Form des Fahrzeugs und von anderen Faktoren besteht die
Möglichkeit, dass sich die Erkennungsdistanz verringert oder dass die Erkennung
nicht möglich ist.
● Das Simple Intelligent Parking Assist System funktioniert unter Umständen nicht,
wenn Gitterroste, Riffelblechplatten oder ähnliche Materialien auf der Stellfläche des
Parkplatzes erkannt werden.

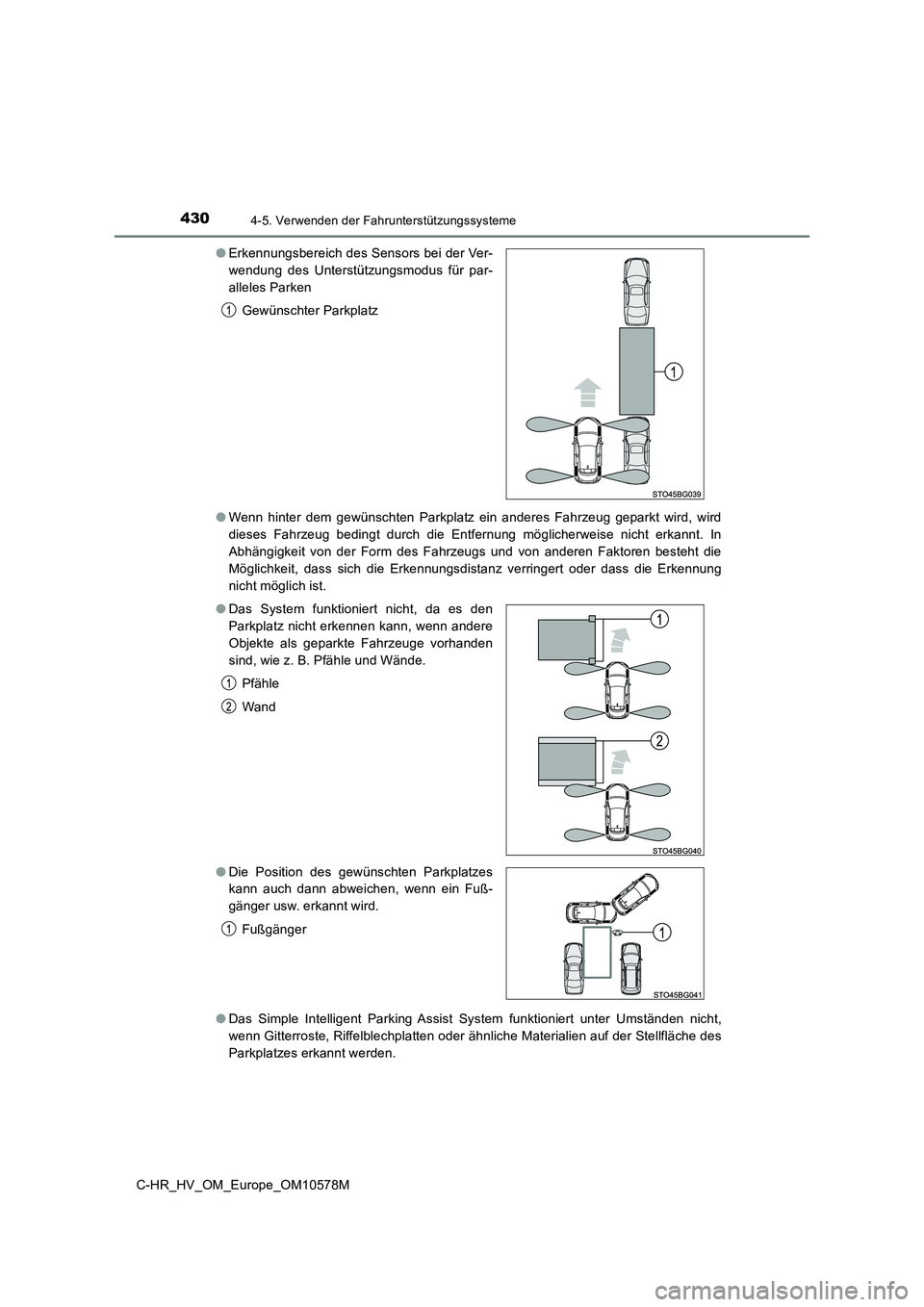

● Erkennungsbereich des Sensors bei der Ver-
wendung des Unterstützungsmodus für par-
alleles Parken
Gewünschter Parkplatz
● Das System funktioniert nicht, da es den
Parkplatz nicht erkennen kann, wenn andere
Objekte als geparkte Fahrzeuge vorhanden
sind, wie z. B. Pfähle und Wände.
Pfähle
Wand
● Die Position des gewünschten Parkplatzes
kann auch dann abweichen, wenn ein Fuß-
gänger usw. erkannt wird.
Fußgänger

4314-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M

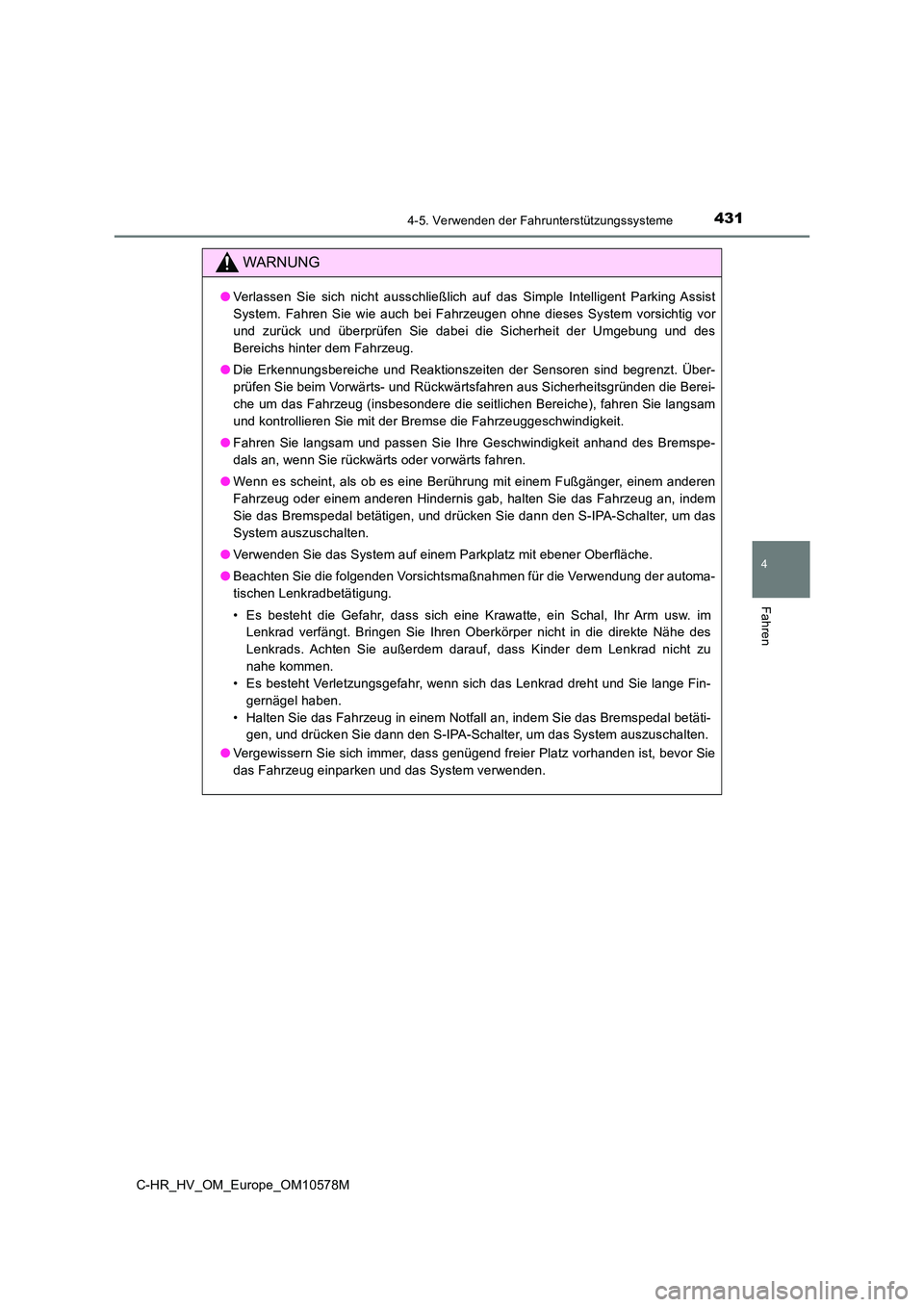

WARNUNG
●Verlassen Sie sich nicht ausschließlich auf das Simple Intelligent Parking Assist
System. Fahren Sie wie auch bei Fahrzeugen ohne dieses System vorsichtig vor
und zurück und überprüfen Sie dabei die Sicherheit der Umgebung und des
Bereichs hinter dem Fahrzeug.
● Die Erkennungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Über-
prüfen Sie beim Vorwärts- und Rückwärtsfahren aus Sicherheitsgründen die Berei-
che um das Fahrzeug (insbesondere die seitlichen Bereiche), fahren Sie langsam
und kontrollieren Sie mit der Bremse die Fahrzeuggeschwindigkeit.
● Fahren Sie langsam und passen Sie Ihre Geschwindigkeit anhand des Bremspe-
dals an, wenn Sie rückwärts oder vorwärts fahren.
● Wenn es scheint, als ob es eine Berührung mit einem Fußgänger, einem anderen
Fahrzeug oder einem anderen Hindernis gab, halten Sie das Fahrzeug an, indem
Sie das Bremspedal betätigen, und drücken Sie dann den S-IPA-Schalter, um das
System auszuschalten.
● Verwenden Sie das System auf einem Parkplatz mit ebener Oberfläche.
● Beachten Sie die folgenden Vorsichtsmaßnahmen für die Verwendung der automa-
tischen Lenkradbetätigung.
• Es besteht die Gefahr, dass sich eine Krawatte, ein Schal, Ihr Arm usw. im
Lenkrad verfängt. Bringen Sie Ihren Oberkörper nicht in die direkte Nähe des
Lenkrads. Achten Sie außerdem darauf, dass Kinder dem Lenkrad nicht zu
nahe kommen.
• Es besteht Verletzungsgefahr, wenn sich das Lenkrad dreht und Sie lange Fin-
gernägel haben.
• Halten Sie das Fahrzeug in einem Notfall an, indem Sie das Bremspedal betäti-
gen, und drücken Sie dann den S-IPA-Schalter, um das System auszuschalten.
● Vergewissern Sie sich immer, dass genügend freier Platz vorhanden ist, bevor Sie
das Fahrzeug einparken und das System verwenden.

4324-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M

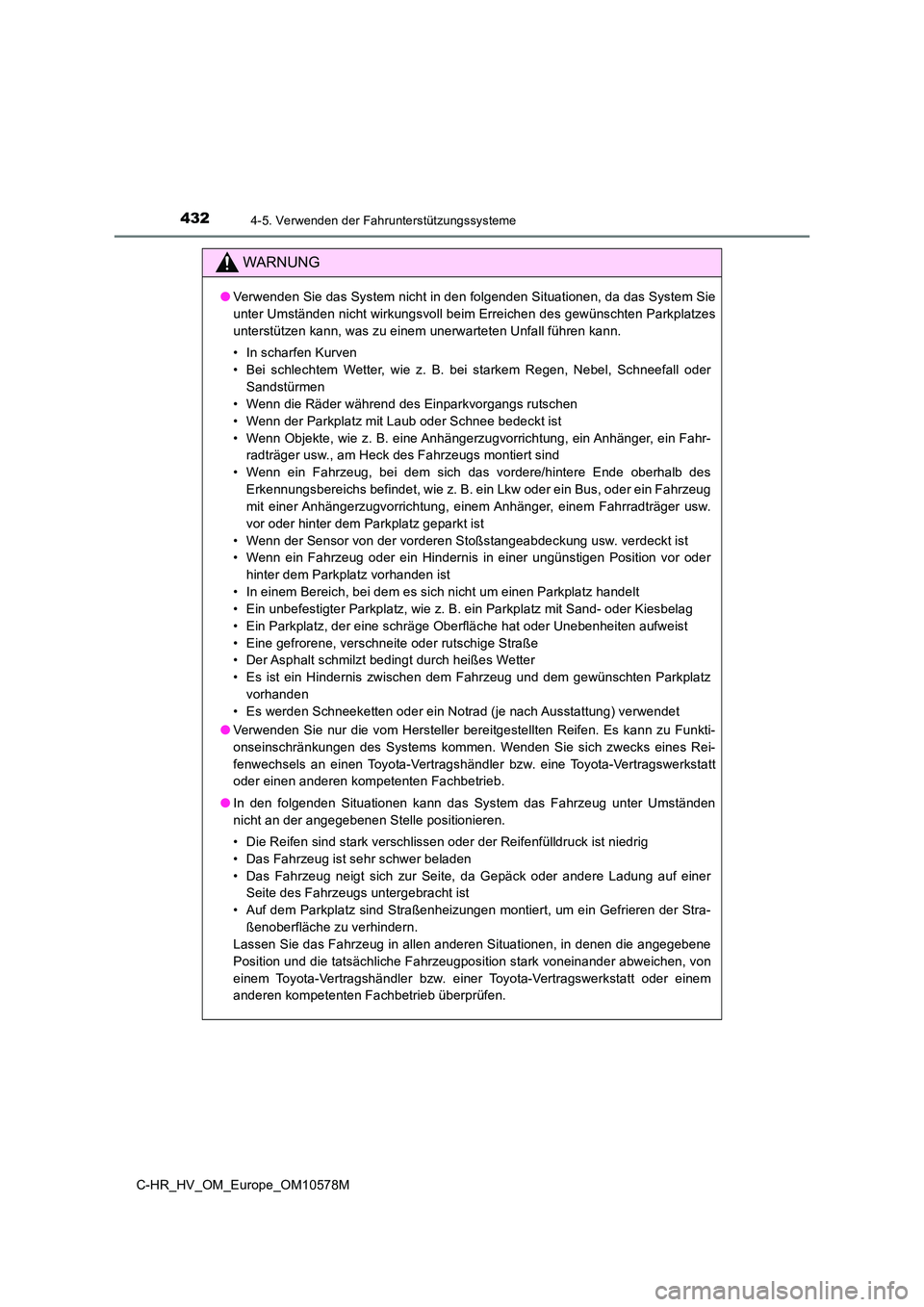

WARNUNG
●Verwenden Sie das System nicht in den folgenden Situationen, da das System Sie
unter Umständen nicht wirkungsvoll beim Erreichen des gewünschten Parkplatzes
unterstützen kann, was zu einem unerwarteten Unfall führen kann.
• In scharfen Kurven
• Bei schlechtem Wetter, wie z. B. bei starkem Regen, Nebel, Schneefall oder
Sandstürmen
• Wenn die Räder während des Einparkvorgangs rutschen
• Wenn der Parkplatz mit Laub oder Schnee bedeckt ist
• Wenn Objekte, wie z. B. eine Anhängerzugvorrichtung, ein Anhänger, ein Fahr-
radträger usw., am Heck des Fahrzeugs montiert sind
• Wenn ein Fahrzeug, bei dem sich das vordere/hintere Ende oberhalb des
Erkennungsbereichs befindet, wie z. B. ein Lkw oder ein Bus, oder ein Fahrzeug
mit einer Anhängerzugvorrichtung, einem Anhänger, einem Fahrradträger usw.
vor oder hinter dem Parkplatz geparkt ist
• Wenn der Sensor von der vorderen Stoßstangeabdeckung usw. verdeckt ist
• Wenn ein Fahrzeug oder ein Hindernis in einer ungünstigen Position vor oder
hinter dem Parkplatz vorhanden ist
• In einem Bereich, bei dem es sich nicht um einen Parkplatz handelt
• Ein unbefestigter Parkplatz, wie z. B. ein Parkplatz mit Sand- oder Kiesbelag
• Ein Parkplatz, der eine schräge Oberfläche hat oder Unebenheiten aufweist
• Eine gefrorene, verschneite oder rutschige Straße
• Der Asphalt schmilzt bedingt durch heißes Wetter
• Es ist ein Hindernis zwischen dem Fahrzeug und dem gewünschten Parkplatz
vorhanden
• Es werden Schneeketten oder ein Notrad (je nach Ausstattung) verwendet
● Verwenden Sie nur die vom Hersteller bereitgestellten Reifen. Es kann zu Funkti-
onseinschränkungen des Systems kommen. Wenden Sie sich zwecks eines Rei-
fenwechsels an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● In den folgenden Situationen kann das System das Fahrzeug unter Umständen
nicht an der angegebenen Stelle positionieren.
• Die Reifen sind stark verschlissen oder der Reifenfülldruck ist niedrig
• Das Fahrzeug ist sehr schwer beladen
• Das Fahrzeug neigt sich zur Seite, da Gepäck oder andere Ladung auf einer
Seite des Fahrzeugs untergebracht ist
• Auf dem Parkplatz sind Straßenheizungen montiert, um ein Gefrieren der Stra-
ßenoberfläche zu verhindern.
Lassen Sie das Fahrzeug in allen anderen Situationen, in denen die angegebene
Position und die tatsächliche Fahrzeugposition stark voneinander abweichen, von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
