2018 TOYOTA C-HR Betriebsanleitungen (in German)

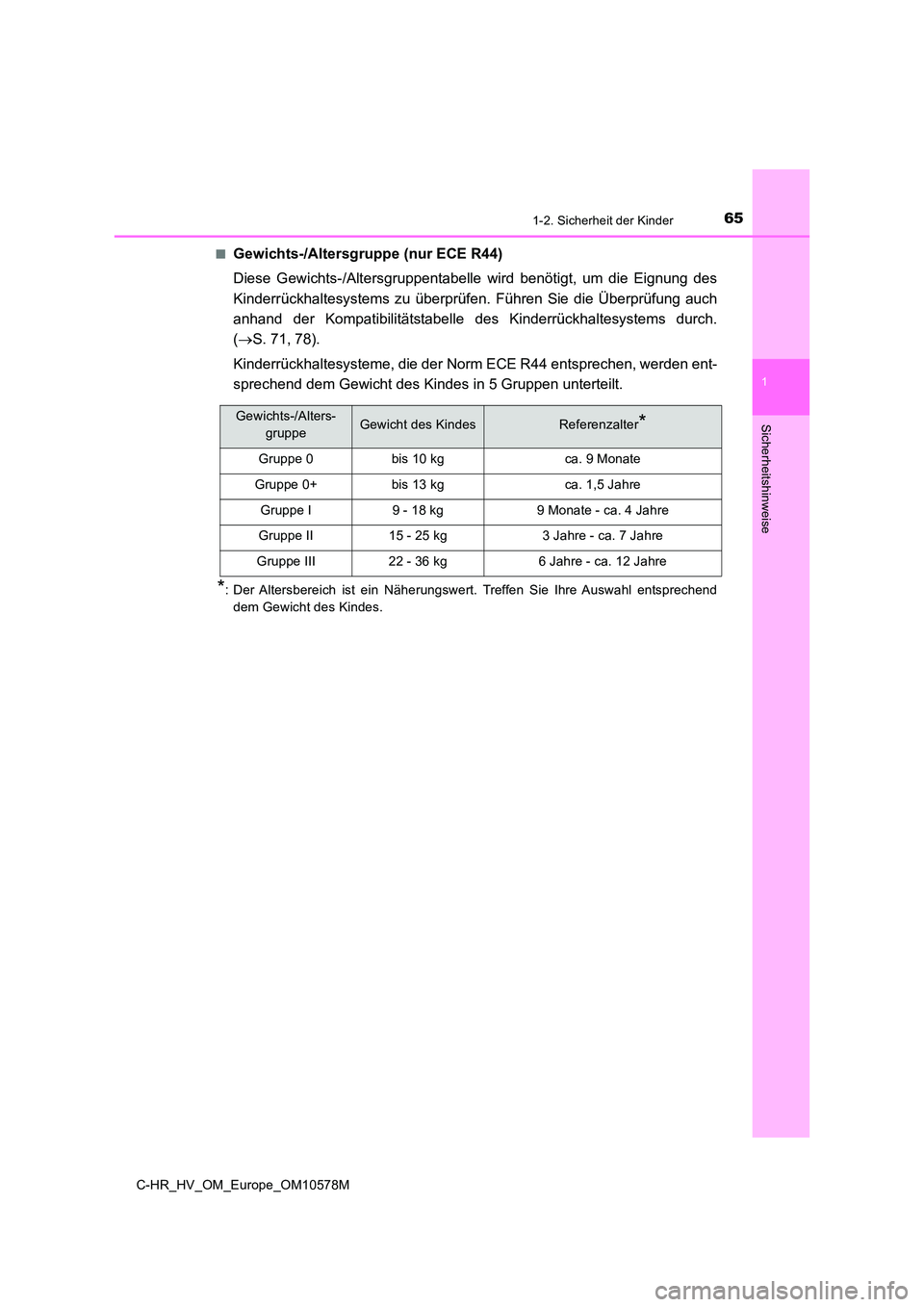

651-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10578M
■Gewichts-/Altersgruppe (nur ECE R44)
Diese Gewichts-/Altersgruppentabelle wird benötigt, um die Eignung des
Kinderrückhaltesystems zu überprüfen. Führen Sie die Überprüfung auch
anhand der Kompatibilitätstabelle des Kinderrückhaltesystems durch.
( S. 71,78).
Kinderrückhaltesysteme, die der Norm ECE R44 entsprechen, werden ent-
sprechend dem Gewicht des Kindes in 5 Gruppen unterteilt.
*: Der Altersbereich ist ein Näherungswert. Treffen Sie Ihre Auswahl entsprechend
dem Gewicht des Kindes.
Gewichts-/Alters-
gruppeGewicht des KindesReferenzalter*
Gruppe 0bis 10 kgca. 9 Monate
Gruppe 0+bis 13 kgca. 1,5 Jahre
Gruppe I9 - 18 kg9 Monate - ca. 4 Jahre
Gruppe II15 - 25 kg3 Jahre - ca. 7 Jahre
Gruppe III22 - 36 kg6 Jahre - ca. 12 Jahre

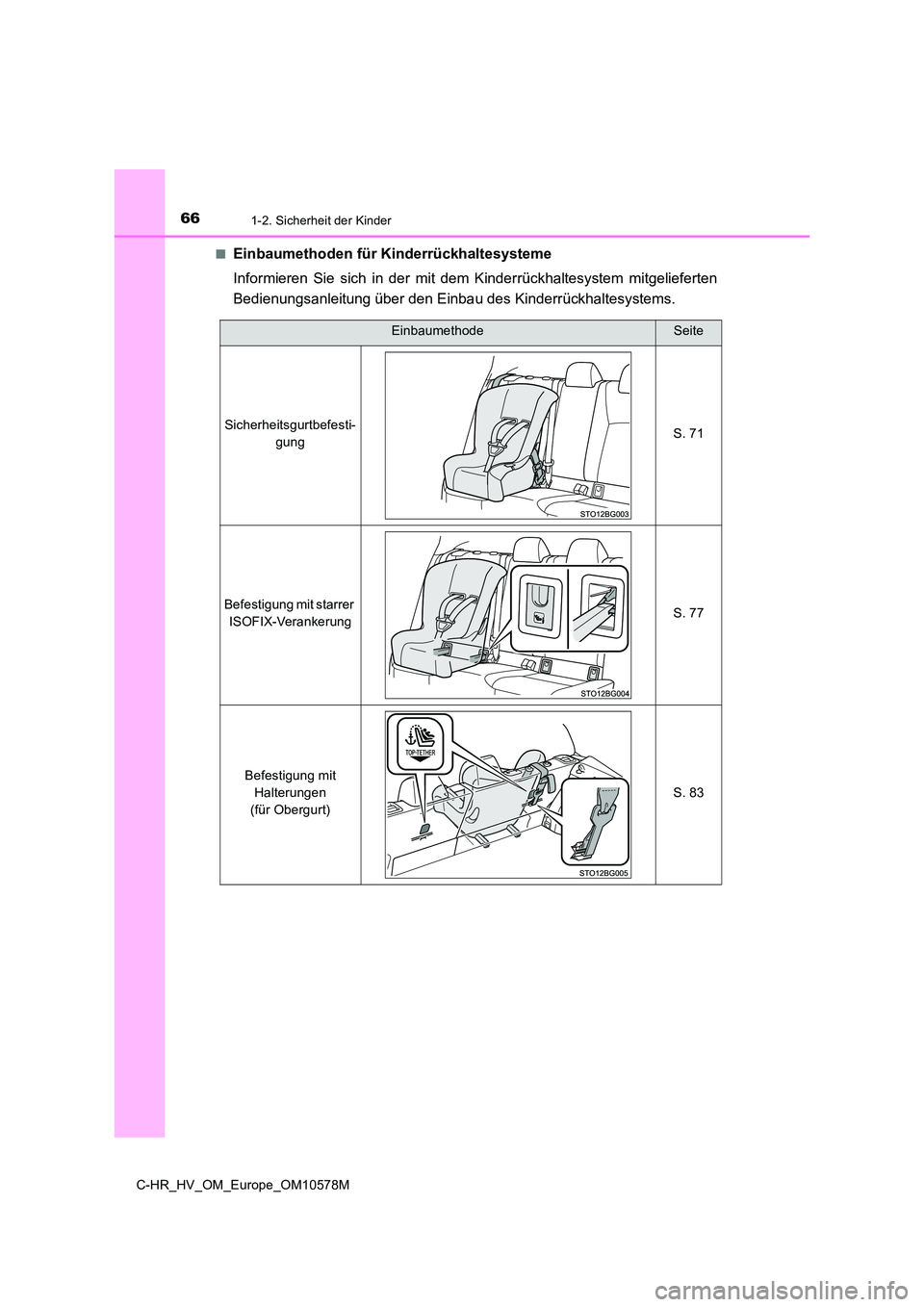

661-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10578M
■Einbaumethoden für Kinderrückhaltesysteme
Informieren Sie sich in der mit dem Kinderrückhaltesystem mitgelieferten
Bedienungsanleitung über den Einbau des Kinderrückhaltesystems.
EinbaumethodeSeite
Sicherheitsgurtbefesti-
gung S. 71
Befestigung mit starrer
ISOFIX-Verankerung S. 77
Befestigung mit
Halterungen
(für Obergurt)
S. 83

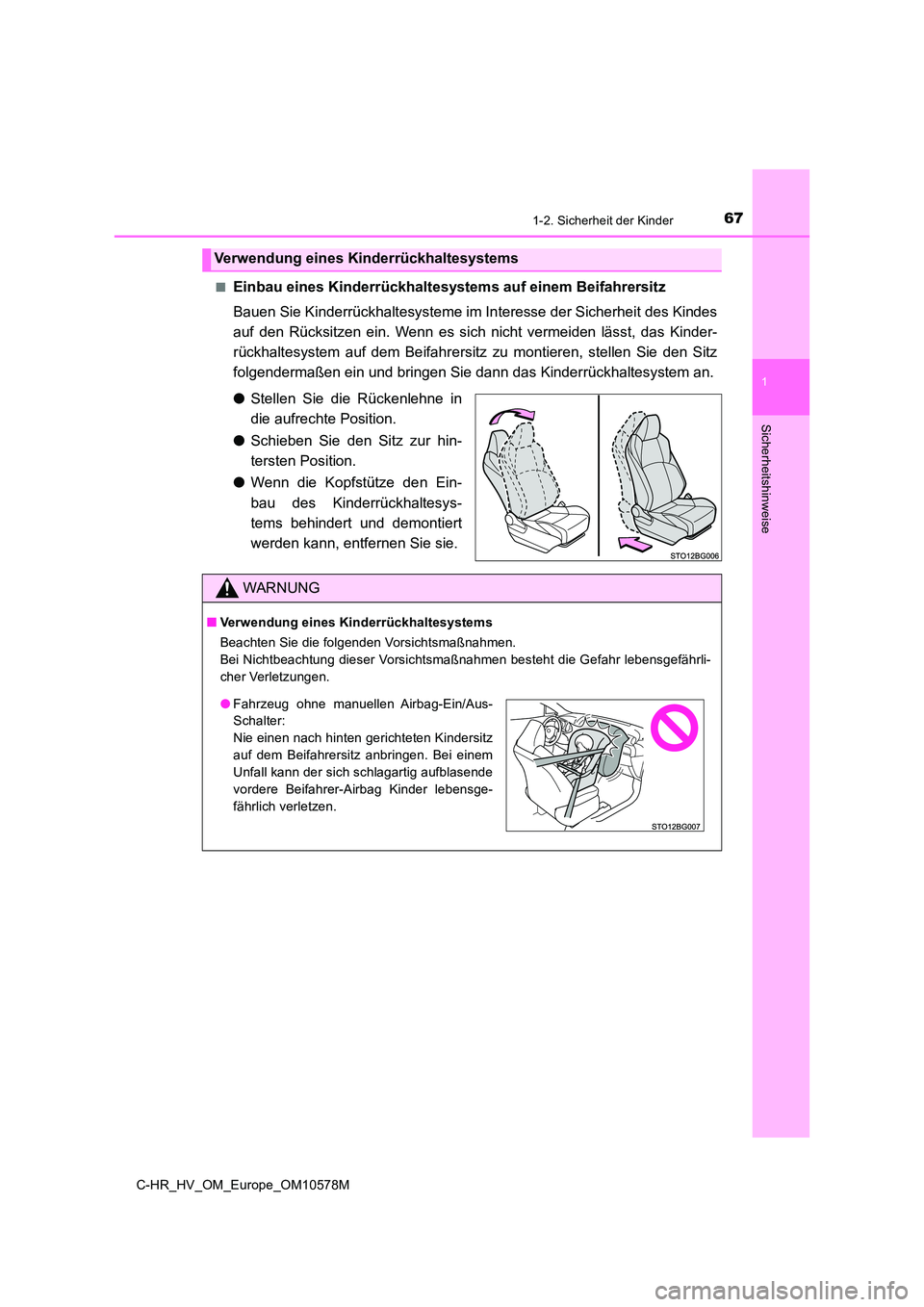

671-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10578M
■Einbau eines Kinderrückhaltesy stems auf einem Beifahrersitz
Bauen Sie Kinderrückhaltesysteme im In teresse der Sicherheit des Kindes
auf den Rücksitzen ein. Wenn es sich nicht vermeiden lässt, das Kinder-
rückhaltesystem auf dem Beifahrersitz zu montieren, stellen Sie den Sitz
folgendermaßen ein und bringen Sie dann das Kinderrückhaltesystem an.
● Stellen Sie die Rückenlehne in
die aufrechte Position.
● Schieben Sie den Sitz zur hin-
tersten Position.
● Wenn die Kopfstütze den Ein-
bau des Kinderrückhaltesys-
tems behindert und demontiert
werden kann, entfernen Sie sie.
Verwendung eines Kinderrückhaltesystems
WARNUNG
■ Verwendung eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Fahrzeug ohne manuellen Airbag-Ein/Aus-
Schalter:
Nie einen nach hinten gerichteten Kindersitz
auf dem Beifahrersitz anbringen. Bei einem
Unfall kann der sich schlagartig aufblasende
vordere Beifahrer-Airbag Kinder lebensge-
fährlich verletzen.

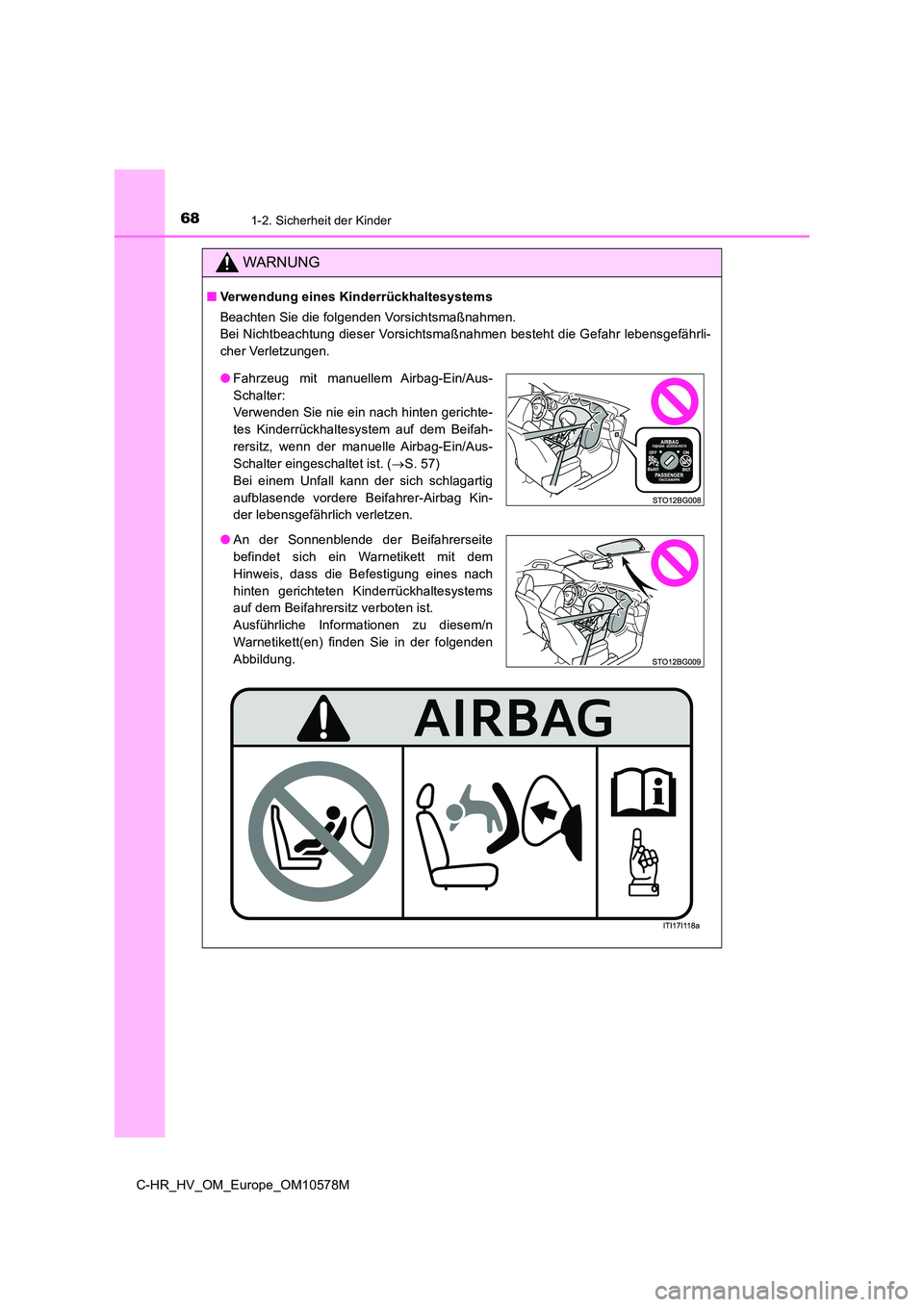

681-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Verwendung eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Fahrzeug mit manuellem Airbag-Ein/Aus-
Schalter:
Verwenden Sie nie ein nach hinten gerichte-
tes Kinderrückhaltesystem auf dem Beifah-
rersitz, wenn der manuelle Airbag-Ein/Aus-
Schalter eingeschaltet ist. ( S. 57)
Bei einem Unfall kann der sich schlagartig
aufblasende vordere Beifahrer-Airbag Kin-
der lebensgefährlich verletzen.
● An der Sonnenblende der Beifahrerseite
befindet sich ein Warnetikett mit dem
Hinweis, dass die Befestigung eines nach
hinten gerichteten Kinderrückhaltesystems
auf dem Beifahrersitz verboten ist.
Ausführliche Informationen zu diesem/n
Warnetikett(en) finden Sie in der folgenden
Abbildung.

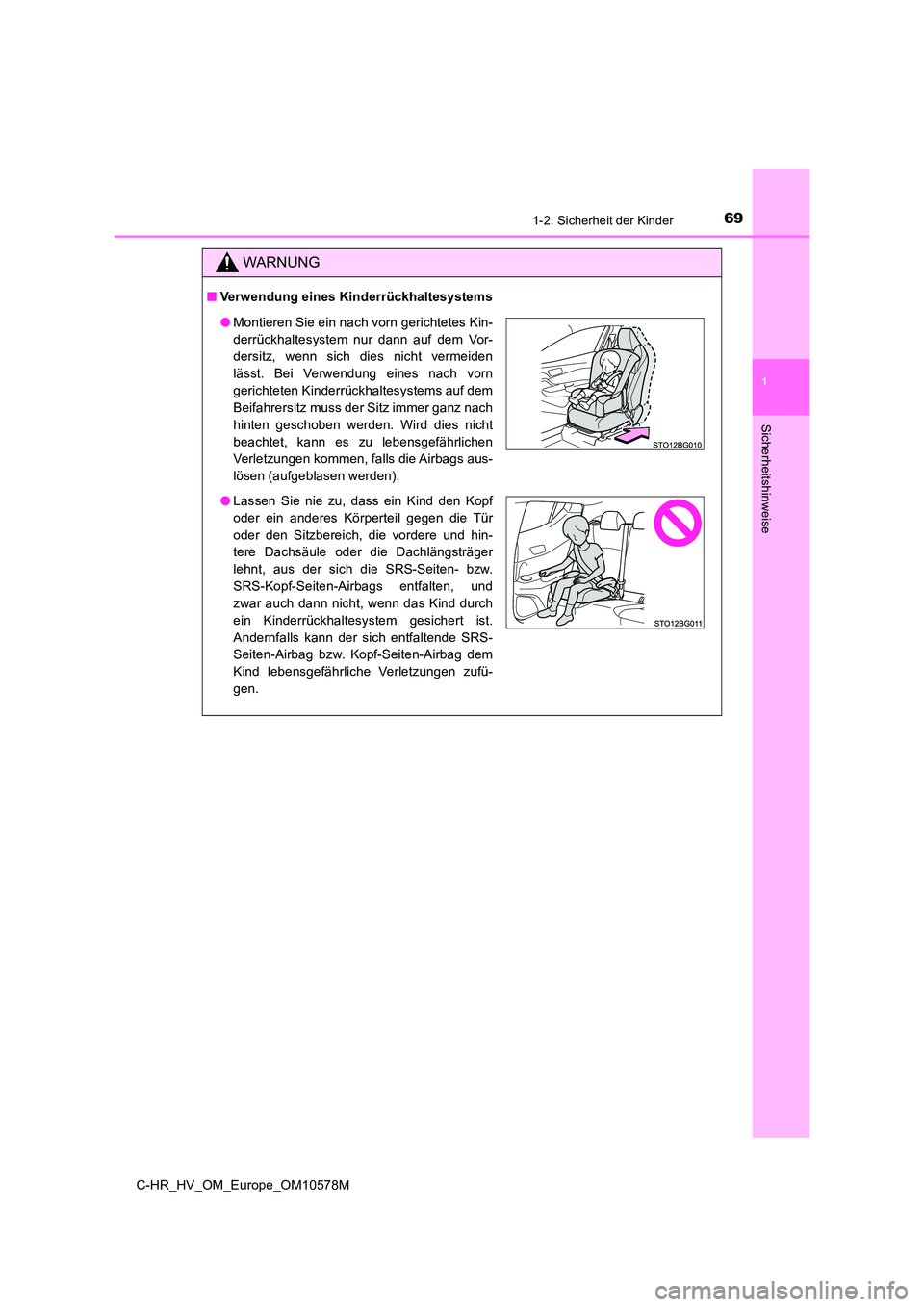

691-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Verwendung eines Kinderrückhaltesystems
●Montieren Sie ein nach vorn gerichtetes Kin-
derrückhaltesystem nur dann auf dem Vor-
dersitz, wenn sich dies nicht vermeiden
lässt. Bei Verwendung eines nach vorn
gerichteten Kinderrückhaltesystems auf dem
Beifahrersitz muss der Sitz immer ganz nach
hinten geschoben werden. Wird dies nicht
beachtet, kann es zu lebensgefährlichen
Verletzungen kommen, falls die Airbags aus-
lösen (aufgeblasen werden).
● Lassen Sie nie zu, dass ein Kind den Kopf
oder ein anderes Körperteil gegen die Tür
oder den Sitzbereich, die vordere und hin-
tere Dachsäule oder die Dachlängsträger
lehnt, aus der sich die SRS-Seiten- bzw.
SRS-Kopf-Seiten-Airbags entfalten, und
zwar auch dann nicht, wenn das Kind durch
ein Kinderrückhaltesystem gesichert ist.
Andernfalls kann der sich entfaltende SRS-
Seiten-Airbag bzw. Kopf-Seiten-Airbag dem
Kind lebensgefährliche Verletzungen zufü-
gen.

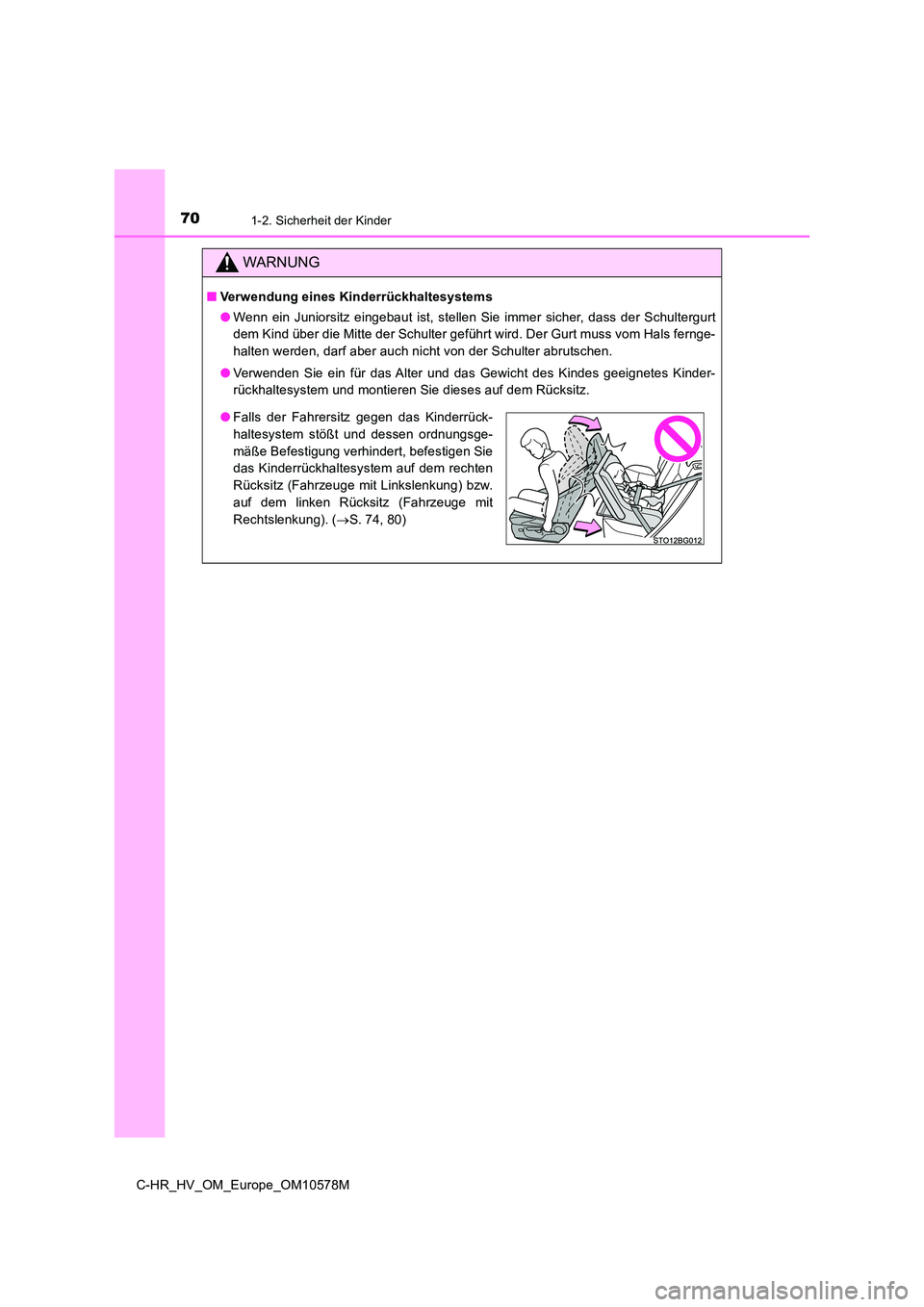

701-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Verwendung eines Kinderrückhaltesystems
● Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt
dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals fernge-
halten werden, darf aber auch nicht von der Schulter abrutschen.
● Verwenden Sie ein für das Alter und das Gewicht des Kindes geeignetes Kinder-
rückhaltesystem und montieren Sie dieses auf dem Rücksitz.
● Falls der Fahrersitz gegen das Kinderrück-
haltesystem stößt und dessen ordnungsge-
mäße Befestigung verhindert, befestigen Sie
das Kinderrückhaltesystem auf dem rechten
Rücksitz (Fahrzeuge mit Linkslenkung) bzw.
auf dem linken Rücksitz (Fahrzeuge mit
Rechtslenkung). ( S. 74, 80)

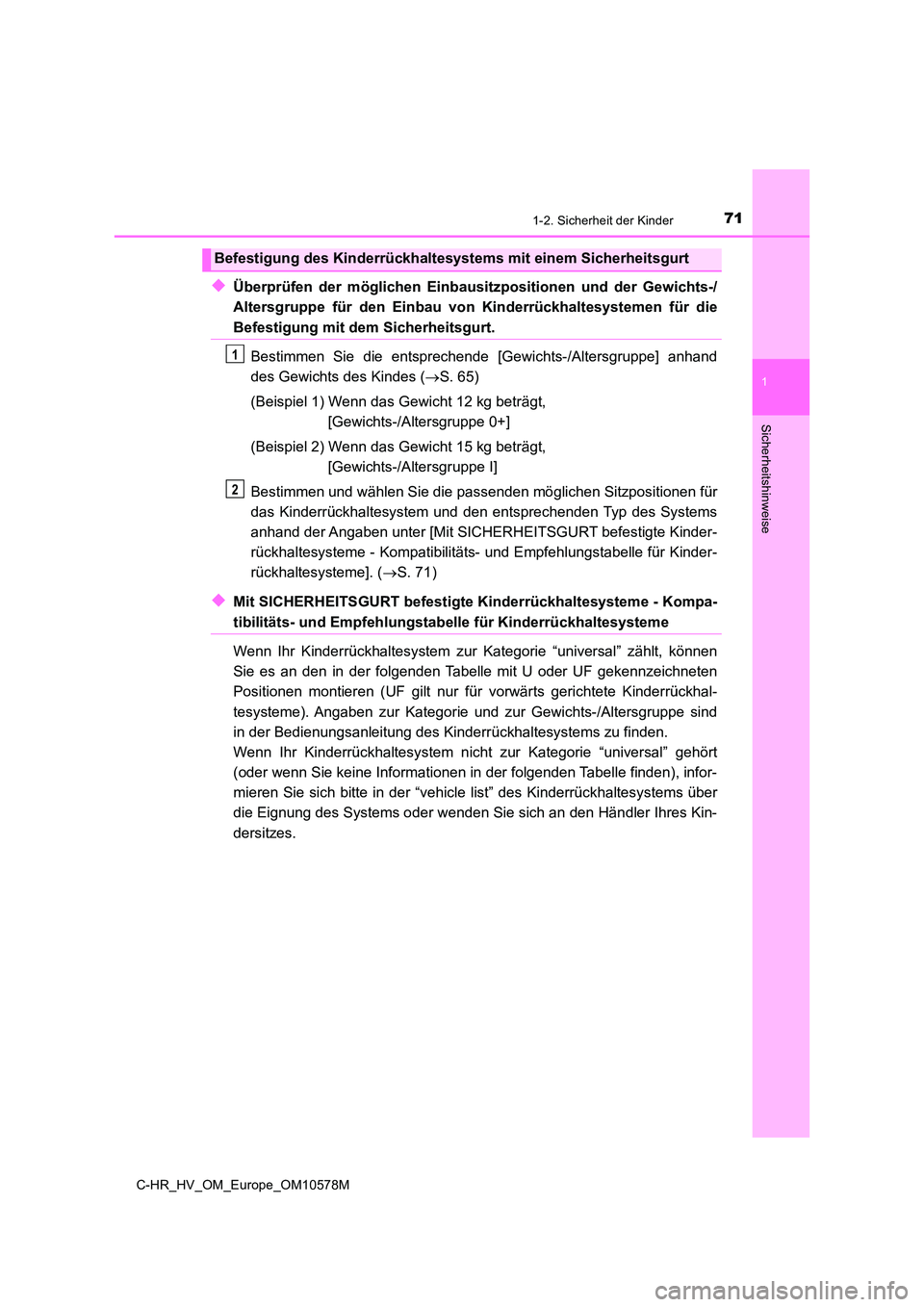

711-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10578M
◆Überprüfen der möglichen Einbausitzpositionen und der Gewichts-/
Altersgruppe für den Einbau von Kinderrückhaltesystemen für die
Befestigung mit dem Sicherheitsgurt.
Bestimmen Sie die entsprechende [Gewichts-/Altersgruppe] anhand
des Gewichts des Kindes ( S. 65)
(Beispiel 1) Wenn das Gewicht 12 kg beträgt,
[Gewichts-/Altersgruppe 0+]
(Beispiel 2) Wenn das Gewicht 15 kg beträgt,
[Gewichts-/Altersgruppe I]
Bestimmen und wählen Sie die pas senden möglichen Sitzpositionen für
das Kinderrückhaltesystem und den entsprechenden Typ des Systems
anhand der Angaben unter [Mit SICHERHEITSGURT befestigte Kinder-
rückhaltesysteme - Kompatibilitäts- und Empfehlungstabelle für Kinder-
rückhaltesysteme]. ( S. 71)
◆Mit SICHERHEITSGURT befestigte Kinderrückhaltesysteme - Kompa-
tibilitäts- und Empfehlungstabelle für Kinderrückhaltesysteme
Wenn Ihr Kinderrückhaltesystem zur Kategorie “universal” zählt, können
Sie es an den in der folgenden Tabelle mit U oder UF gekennzeichneten
Positionen montieren (UF gilt nur für vorwärts gerichtete Kinderrückhal-
tesysteme). Angaben zur Kategorie und zur Gewichts-/Altersgruppe sind
in der Bedienungsanleitung des Kinderrückhaltesystems zu finden.
Wenn Ihr Kinderrückhaltesystem nich t zur Kategorie “universal” gehört
(oder wenn Sie keine Informationen in der folgenden Tabelle finden), infor-
mieren Sie sich bitte in der “vehicle list” des Kinderrückhaltesystems über
die Eignung des Systems oder wenden Sie sich an den Händler Ihres Kin-
dersitzes.
Befestigung des Kinderrückhaltesyst ems mit einem Sicherheitsgurt
1
2

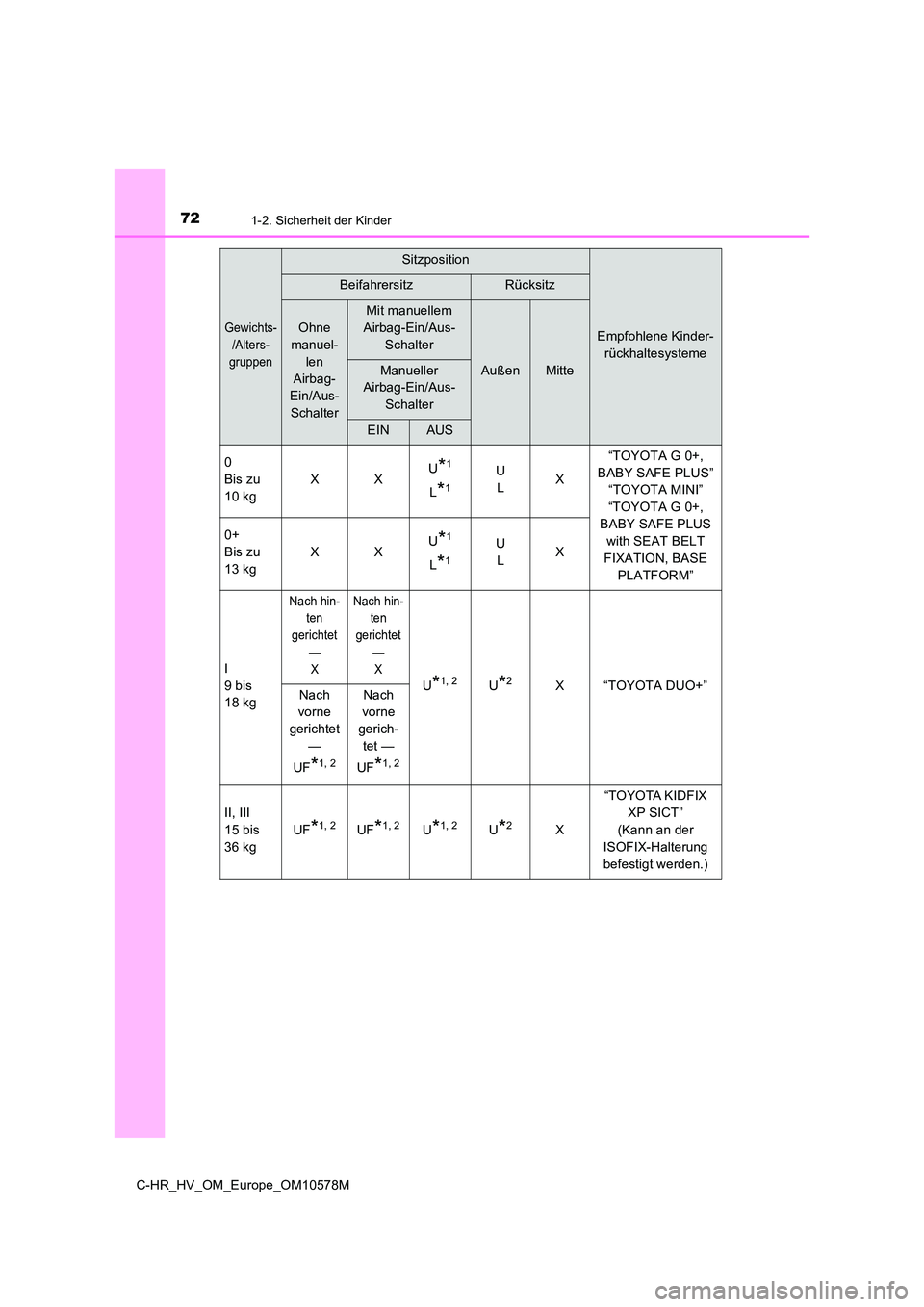

721-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10578M
Gewichts-
/Alters-
gruppen
Sitzposition
Empfohlene Kinder-
rückhaltesysteme
BeifahrersitzRücksitz
Ohne
manuel-
len
Airbag-
Ein/Aus-
Schalter
Mit manuellem
Airbag-Ein/Aus-
Schalter
AußenMitteManueller
Airbag-Ein/Aus-
Schalter
EINAUS
0
Bis zu
10 kg
XX U*1
L*1
U
L X
“TOYOTA G 0+,
BABY SAFE PLUS”
“TOYOTA MINI”
“TOYOTA G 0+,
BABY SAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM”
0+
Bis zu
13 kg
XX U*1
L*1
U
L X
I
9 bis
18 kg
Nach hin-
ten
gerichtet
—
X
Nach hin-
ten
gerichtet
—
X
U*1, 2U*2X“TOYOTA DUO+” Nach
vorne
gerichtet
—
UF*1, 2
Nach
vorne
gerich-
tet —
UF*1, 2
II, III
15 bis
36 kg
UF*1, 2UF*1, 2U*1, 2U*2X
“TOYOTA KIDFIX
XP SICT”
(Kann an der
ISOFIX-Halterung
befestigt werden.)
