2018 TOYOTA C-HR Betriebsanleitungen (in German)

137
2
2. Kombiinstrument
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

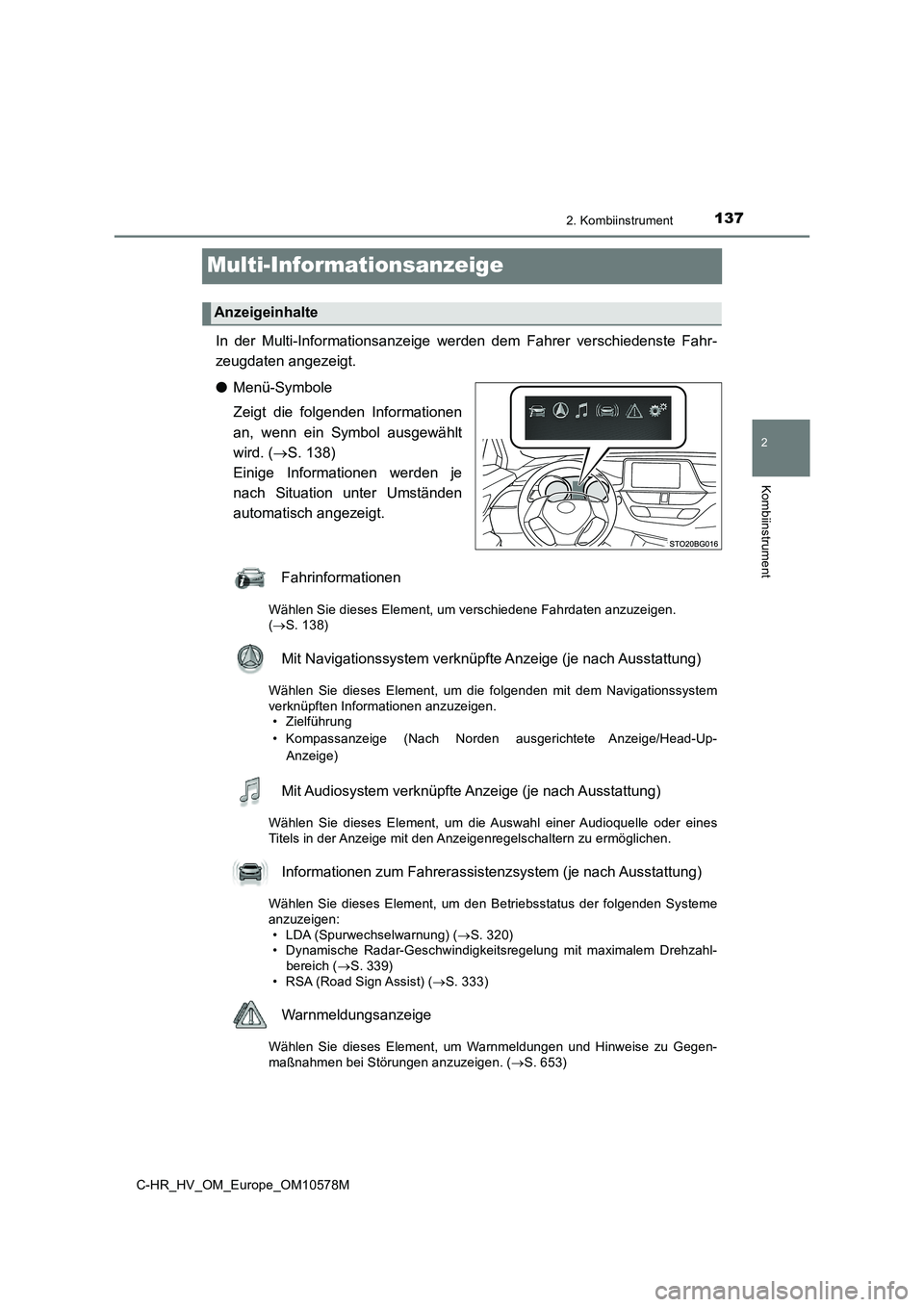

Multi-Informationsanzeige
In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
● Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. ( S. 138)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen. ( S. 138)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen. • Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme anzuzeigen:
• LDA (Spurwechselwarnung) ( S. 320) • Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahl-bereich ( S. 339)
• RSA (Road Sign Assist) ( S. 333)
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. ( S. 653)
Anzeigeinhalte

1382. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

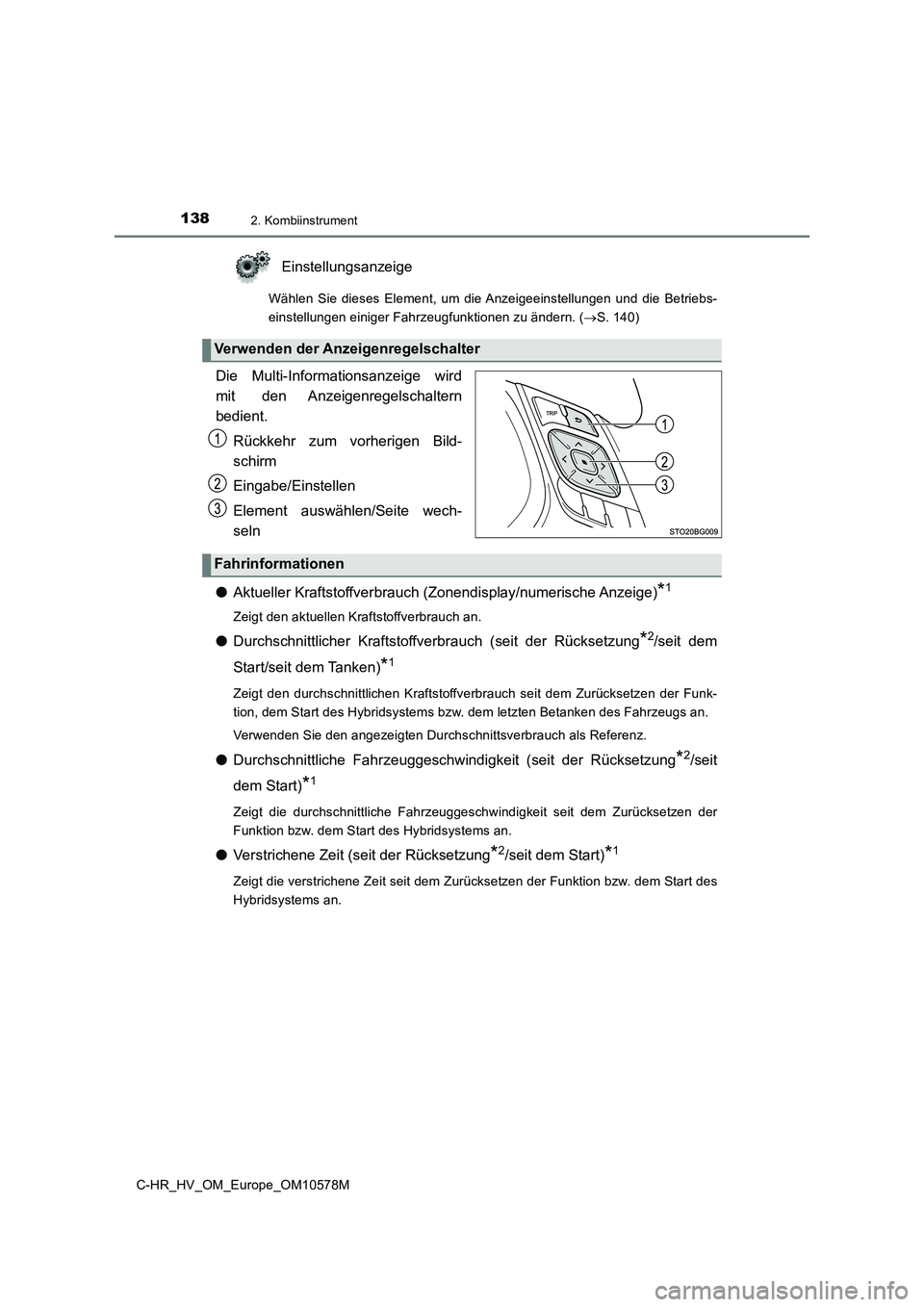

Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. ( S. 140)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Rückkehr zum vorherigen Bild-
schirm
Eingabe/Einstellen
Element auswählen/Seite wech-
seln
● Aktueller Kraftstoffverbrauch (Zonendisplay/numerische Anzeige)*1
Zeigt den aktuellen Kraftstoffverbrauch an.
●Durchschnittlicher Kraftstoffverbrauch (seit der Rücksetzung*2/seit dem
Start/seit dem Tanken)*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Hybridsystems bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
● Durchschnittliche Fahrzeuggeschwindigkeit (seit der Rücksetzung*2/seit
dem Start)*1
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem Zurücksetzen der
Funktion bzw. dem Start des Hybridsystems an.
● Verstrichene Zeit (seit der Rücksetzung*2/seit dem Start)*1
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Start des
Hybridsystems an.
Verwenden der Anzeigenregelschalter
Fahrinformationen

1392. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

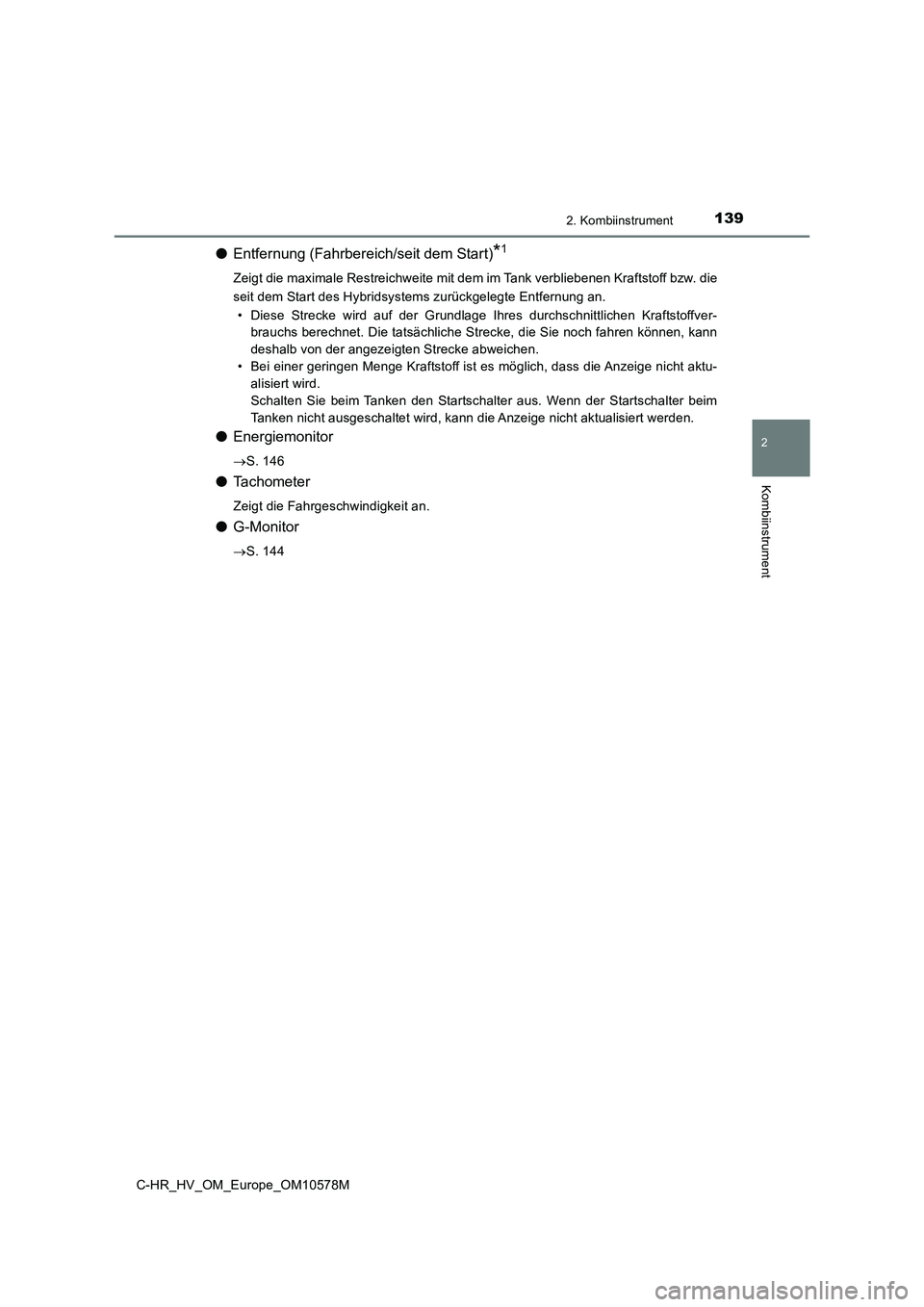

●Entfernung (Fahrbereich/seit dem Start)*1
Zeigt die maximale Restreichweite mit dem im Tank verbliebenen Kraftstoff bzw. die
seit dem Start des Hybridsystems zurückgelegte Entfernung an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Startschalter aus. Wenn der Startschalter beim
Tanken nicht ausgeschaltet wird, kann die Anzeige nicht aktualisiert werden.
● Energiemonitor
S. 146
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●G-Monitor
S. 144

1402. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

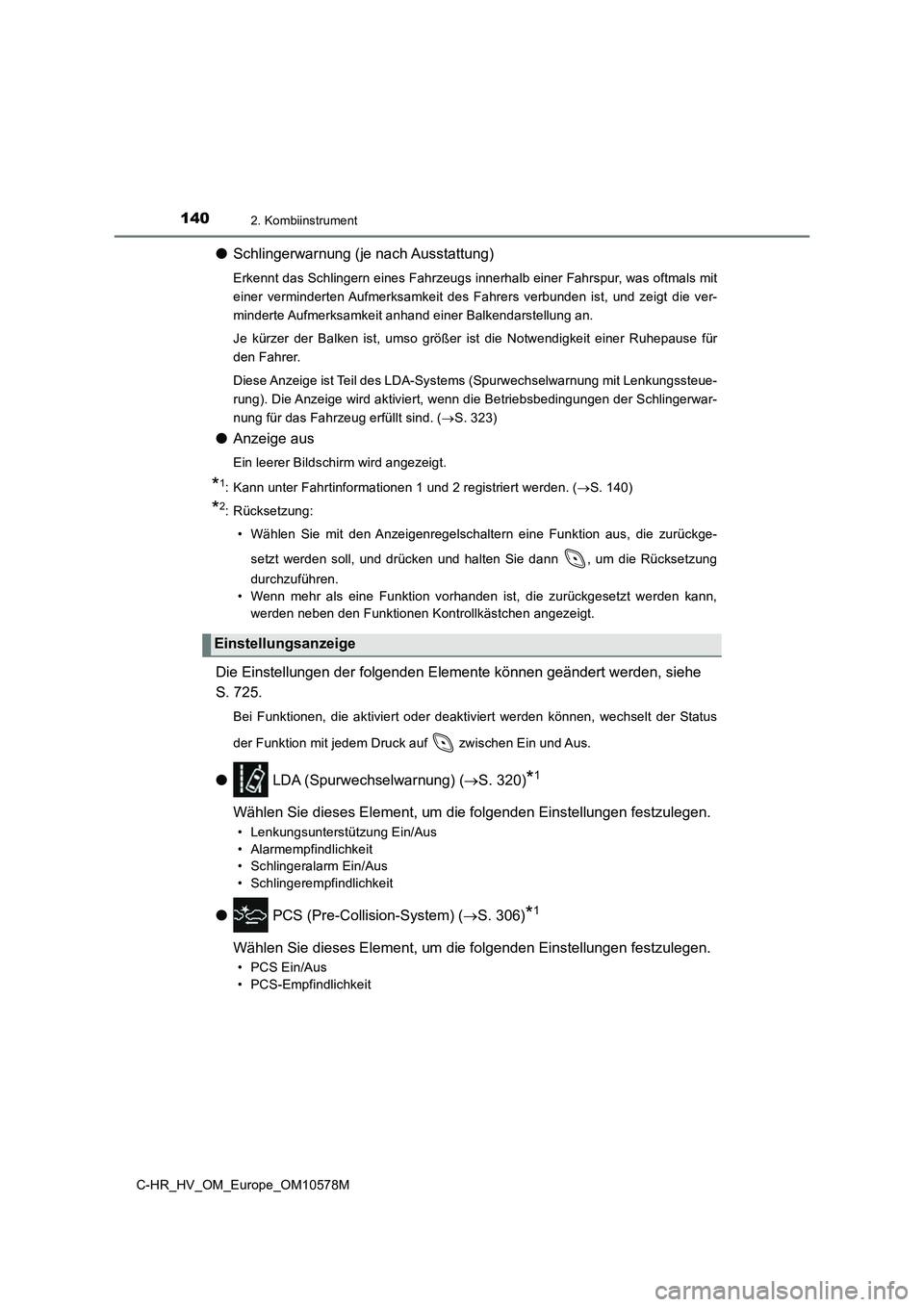

●Schlingerwarnung (je nach Ausstattung)
Erkennt das Schlingern eines Fahrzeugs innerhalb einer Fahrspur, was oftmals mit
einer verminderten Aufmerksamkeit des Fahrers verbunden ist, und zeigt die ver-
minderte Aufmerksamkeit anhand einer Balkendarstellung an.
Je kürzer der Balken ist, umso größer ist die Notwendigkeit einer Ruhepause für
den Fahrer.
Diese Anzeige ist Teil des LDA-Systems (Spurwechselwarnung mit Lenkungssteue-
rung). Die Anzeige wird aktiviert, wenn die Betriebsbedingungen der Schlingerwar-
nung für das Fahrzeug erfüllt sind. ( S. 323)
●Anzeige aus
Ein leerer Bildschirm wird angezeigt.
*1: Kann unter Fahrtinformationen 1 und 2 registriert werden. (S. 140)
*2: Rücksetzung:
• Wählen Sie mit den Anzeigenregelschaltern eine Funktion aus, die zurückge-
setzt werden soll, und drücken und halten Sie dann , um die Rücksetzung
durchzuführen.
• Wenn mehr als eine Funktion vorhanden ist, die zurückgesetzt werden kann,
werden neben den Funktionen Kontrollkästchen angezeigt.
Die Einstellungen der folgenden Elemente können geändert werden, siehe
S. 725.
Bei Funktionen, die aktiviert oder deaktiviert werden können, wechselt der Status
der Funktion mit jedem Druck auf zwischen Ein und Aus.
● LDA (Spurwechselwarnung) (S. 320)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• Lenkungsunterstützung Ein/Aus
• Alarmempfindlichkeit
• Schlingeralarm Ein/Aus
• Schlingerempfindlichkeit
● PCS (Pre-Collision-System) (S. 306)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• PCS Ein/Aus
• PCS-Empfindlichkeit
Einstellungsanzeige

1412. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
● BSM (Totwinkel-Assistent) (S. 367)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• BSM-Funktion Ein/Aus
• RCTA-Funktion Ein/Aus*
*: Die RCTA-Funktion kann nur aktiviert/deaktiviert werden, wenn die BSM-Funk-
tion aktiviert ist.
● Toyota Einparkhilfe-Sensor (S. 385)*1
Wählen Sie dieses Element, um den Toyota Einparkhilfe-Sensor zu aktivie-
ren/deaktivieren.
● RSA (Road Sign Assist) (S. 333)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
● Fahrprogrammwahl (S. 360)
● Kombiinstrumentbeleuchtung (S. 143)
Wählen Sie dieses Element , um die Helligkeit der Kombiinstrumentbe-
leuchtung anzupassen.
● Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• RSA (Road Sign Assist), Einrichtung ( S. 338)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 582)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.

1422. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

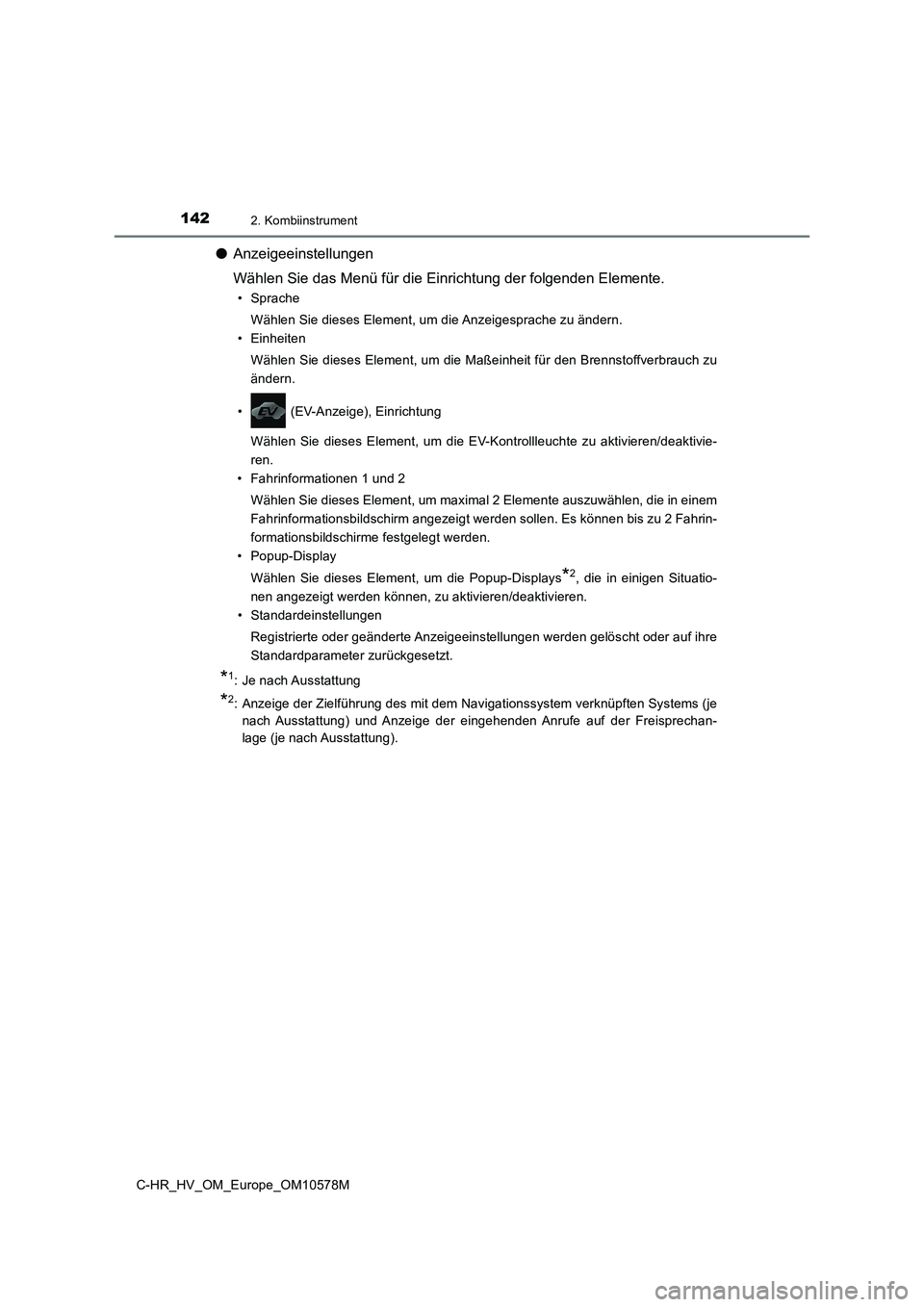

●Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

1432. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

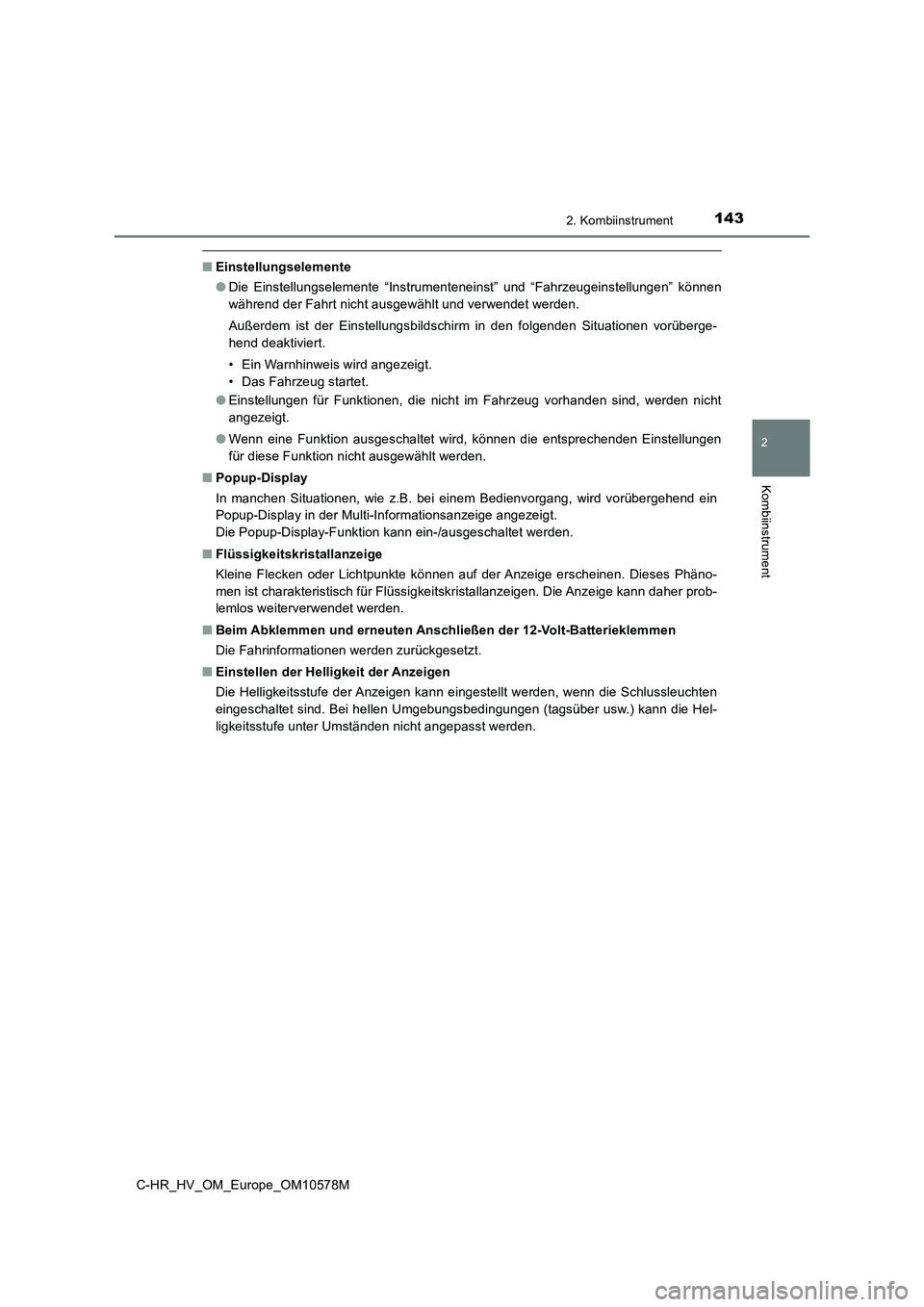

■Einstellungselemente
● Die Einstellungselemente “Instrumenteneinst” und “Fahrzeugeinstellungen” können
während der Fahrt nicht ausgewählt und verwendet werden.
Außerdem ist der Einstellungsbildschirm in den folgenden Situationen vorüberge-
hend deaktiviert.
• Ein Warnhinweis wird angezeigt.
• Das Fahrzeug startet.
● Einstellungen für Funktionen, die nicht im Fahrzeug vorhanden sind, werden nicht
angezeigt.
● Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
■ Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ Einstellen der Helligkeit der Anzeigen
Die Helligkeitsstufe der Anzeigen kann eingestellt werden, wenn die Schlussleuchten
eingeschaltet sind. Bei hellen Umgebungsbedingungen (tagsüber usw.) kann die Hel-
ligkeitsstufe unter Umständen nicht angepasst werden.

1442. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

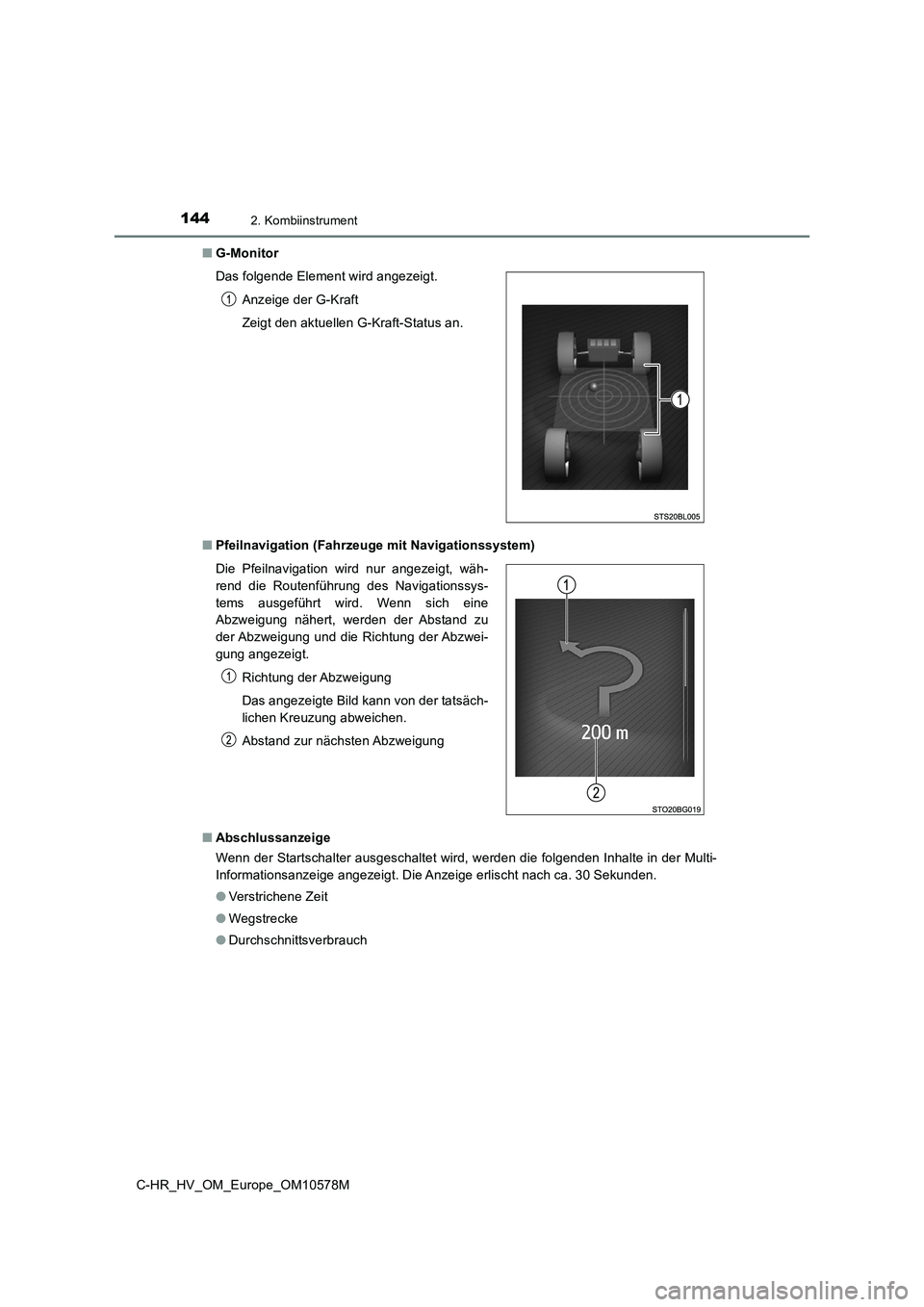

■ G-Monitor
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit
● Wegstrecke
● Durchschnittsverbrauch
Das folgende Element wird angezeigt.
Anzeige der G-Kraft
Zeigt den aktuellen G-Kraft-Status an.
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung
