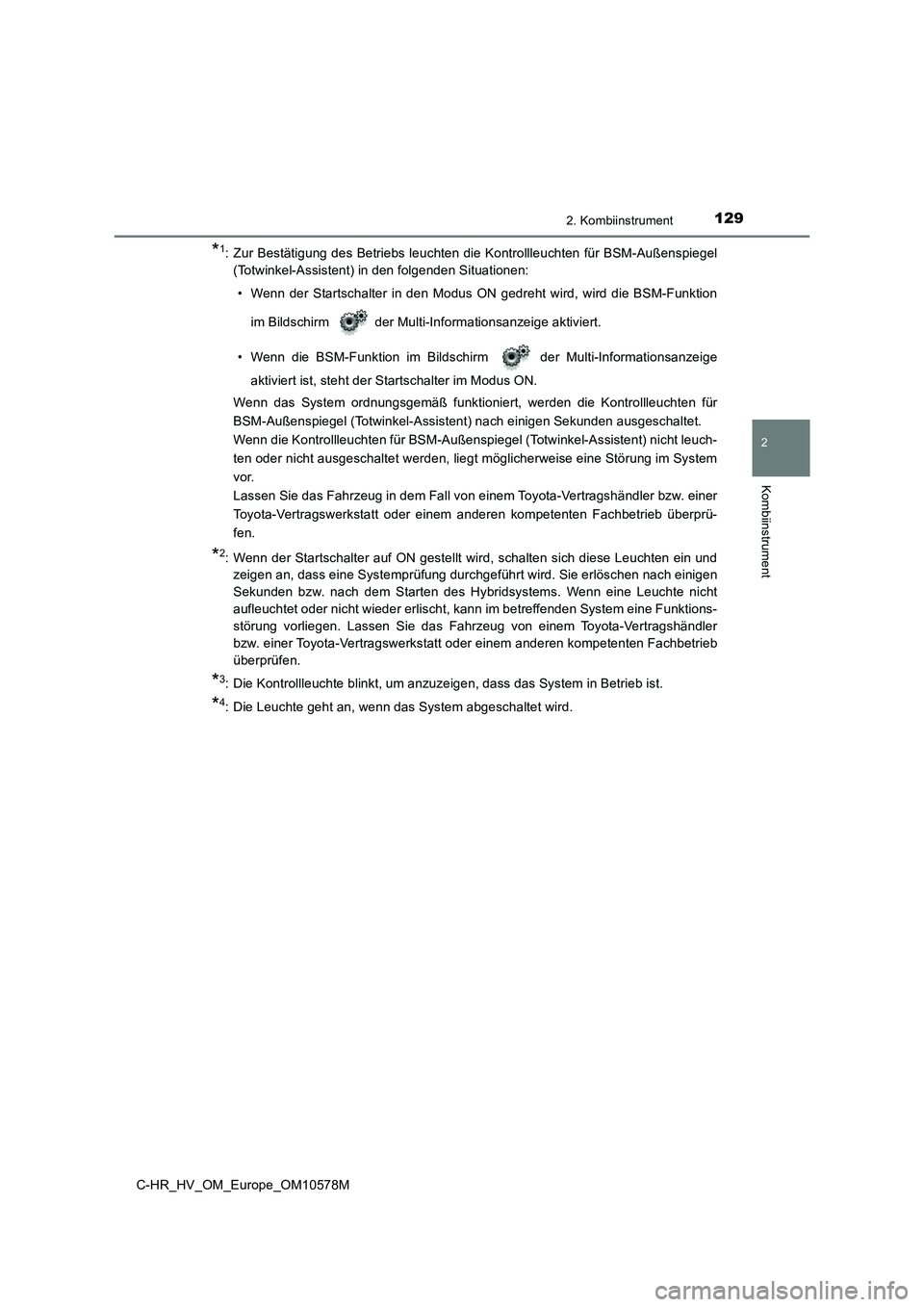

1292. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
*1: Zur Bestätigung des Betriebs leuchten die Kontrollleuchten für BSM-Außenspiegel
(Totwinkel-Assistent) in den folgenden Situationen:
• Wenn der Startschalter in den Modus ON gedreht wird, wird die BSM-Funktion
im Bildschirm der Multi-Informationsanzeige aktiviert.
• Wenn die BSM-Funktion im Bildschirm der Multi-Informationsanzeige
aktiviert ist, steht der Startschalter im Modus ON.
Wenn das System ordnungsgemäß funktioniert, werden die Kontrollleuchten für
BSM-Außenspiegel (Totwinkel-Assistent) nach einigen Sekunden ausgeschaltet.
Wenn die Kontrollleuchten für BSM-Außenspiegel (Totwinkel-Assistent) nicht leuch-
ten oder nicht ausgeschaltet werden, liegt möglicherweise eine Störung im System
vor.
Lassen Sie das Fahrzeug in dem Fall von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
*2: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*4: Die Leuchte geht an, wenn das System abgeschaltet wird.

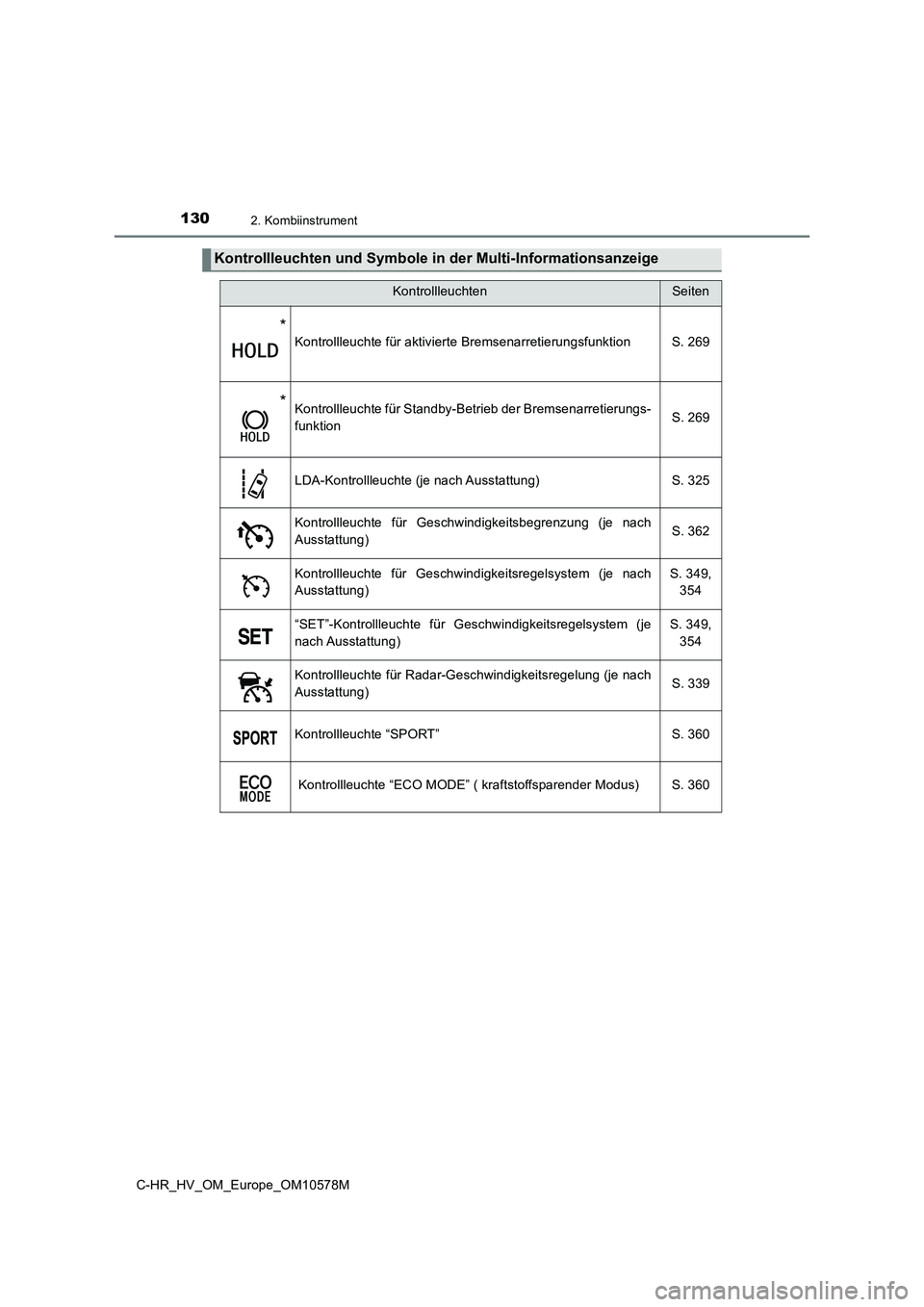

1302. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Kontrollleuchten und Symbole in der Multi-Informationsanzeige
KontrollleuchtenSeiten
*Kontrollleuchte für aktivierte Bremsenarretierungsfunktion S. 269
*Kontrollleuchte für Standby-Betrieb der Bremsenarretierungs-
funktion S. 269
LDA-Kontrollleuchte (je nach Ausstattung) S. 325
Kontrollleuchte für Geschwindigkeitsbegrenzung (je nach
Ausstattung) S. 362
Kontrollleuchte für Geschwindigkeitsregelsystem (je nach
Ausstattung)
S. 349,
354
“SET”-Kontrollleuchte für Geschwindigkeitsregelsystem (je
nach Ausstattung)
S. 349,
354
Kontrollleuchte für Radar-Geschwindigkeitsregelung (je nach
Ausstattung) S. 339
Kontrollleuchte “SPORT” S. 360
Kontrollleuchte “ECO MODE” ( kraftstoffsparender Modus) S. 360

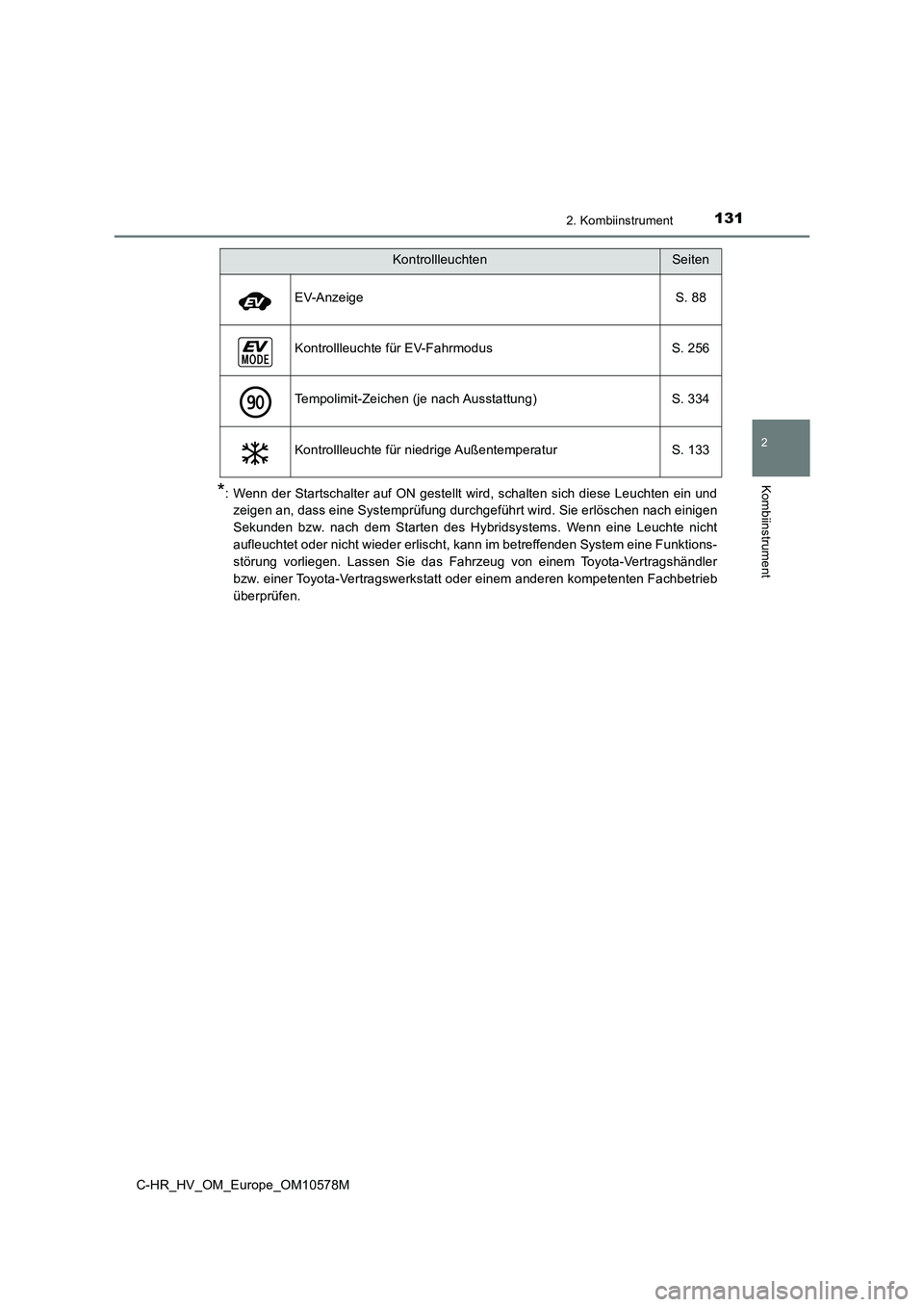

1312. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
*: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
EV-Anzeige S. 88
Kontrollleuchte für EV-Fahrmodus S. 256
Tempolimit-Zeichen (je nach Ausstattung) S. 334
Kontrollleuchte für niedrige Außentemperatur S. 133
KontrollleuchtenSeiten

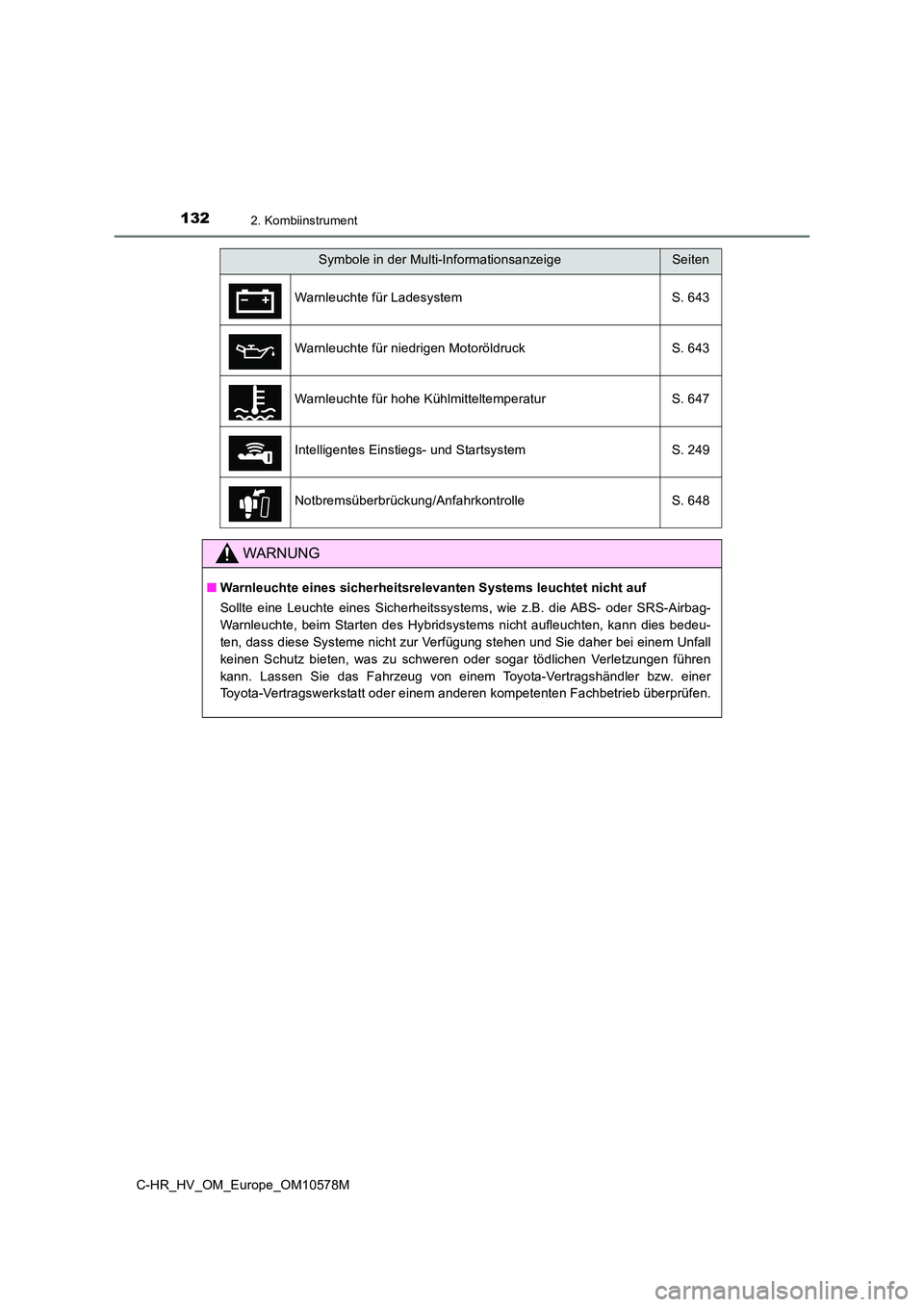

1322. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Symbole in der Multi-InformationsanzeigeSeiten
Warnleuchte für Ladesystem S. 643
Warnleuchte für niedrigen Motoröldruck S. 643
Warnleuchte für hohe Kühlmitteltemperatur S. 647
Intelligentes Einstiegs- und Startsystem S. 249
Notbremsüberbrückung/Anfahrkontrolle S. 648
WARNUNG
■ Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssyste ms, wie z.B. die ABS- oder SRS-Airbag-
Warnleuchte, beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeu-
ten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall
keinen Schutz bieten, was zu schweren oder sogar tödlichen Verletzungen führen
kann. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

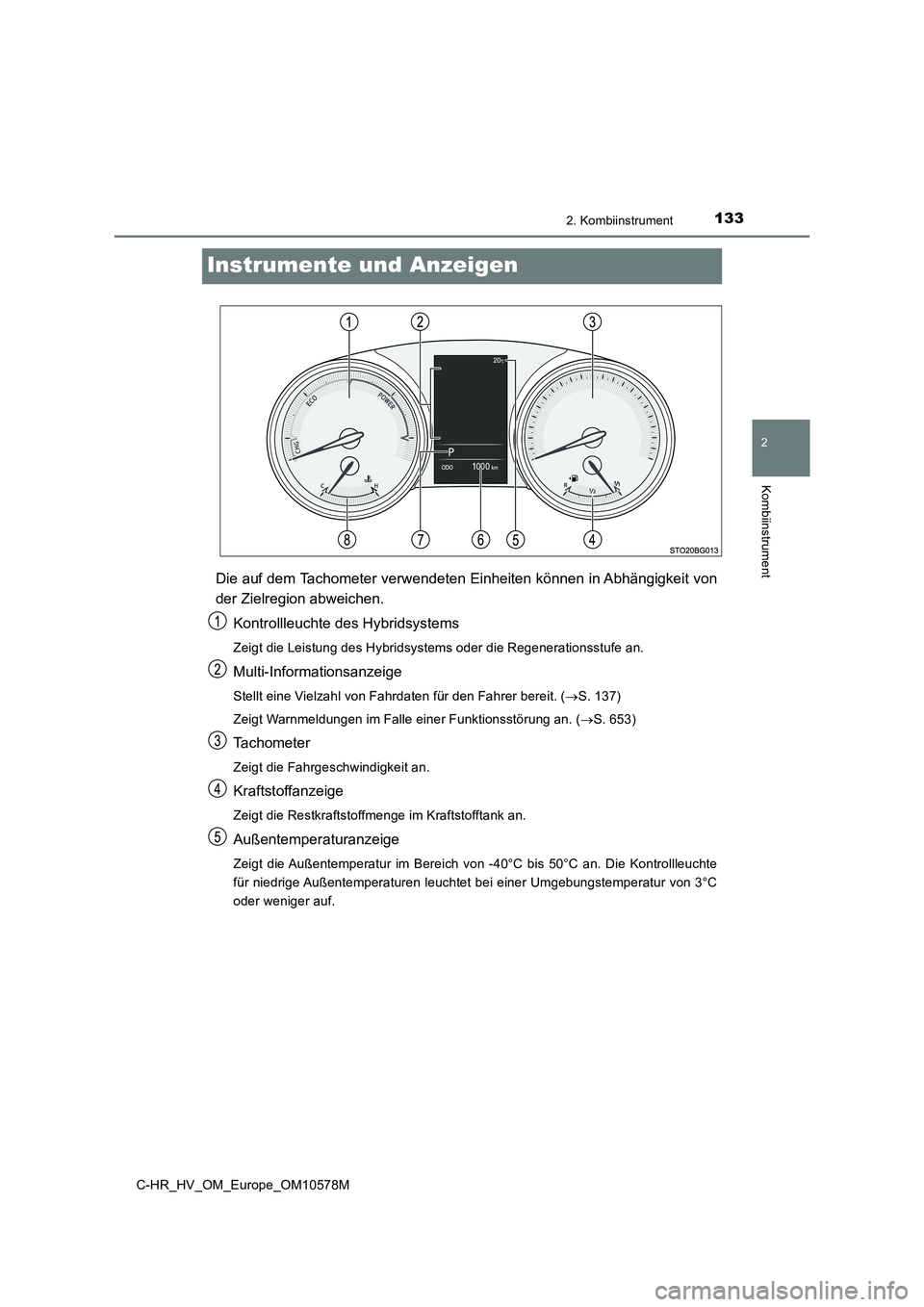

133
2
2. Kombiinstrument
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Instrumente und Anzeigen
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von
der Zielregion abweichen.
Kontrollleuchte des Hybridsystems
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an.
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. ( S. 137)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an. ( S. 653)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.

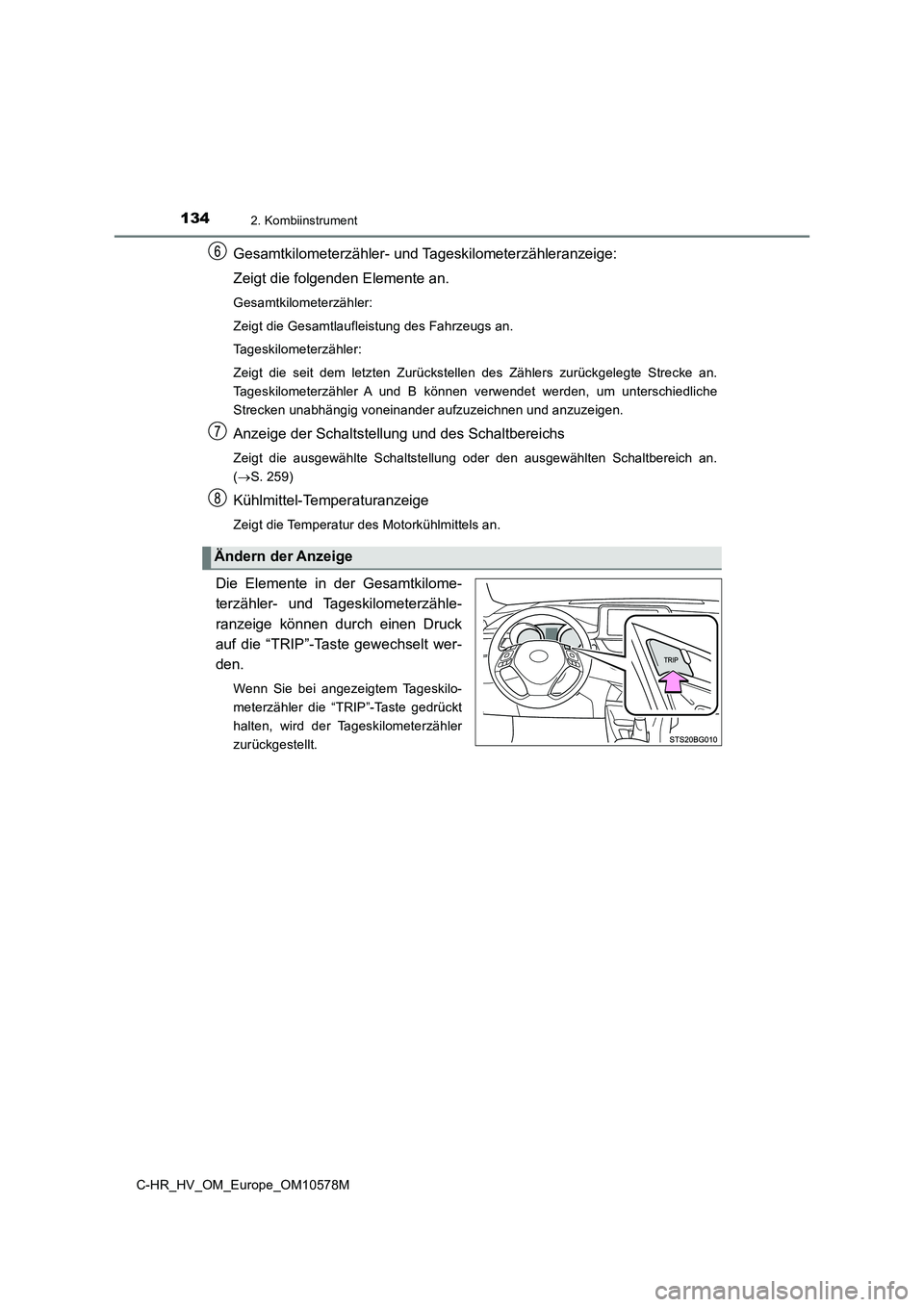

1342. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Gesamtkilometerzähler- und Tageskilometerzähleranzeige:
Zeigt die folgenden Elemente an.
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an.
Tageskilometerzähler A und B können verwendet werden, um unterschiedliche
Strecken unabhängig voneinander aufzuzeichnen und anzuzeigen.
Anzeige der Schaltstellung und des Schaltbereichs
Zeigt die ausgewählte Schaltstellung oder den ausgewählten Schaltbereich an.
( S. 259)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an.
Die Elemente in der Gesamtkilome-
terzähler- und Tageskilometerzähle-
ranzeige können durch einen Druck
auf die “TRIP”-Taste gewechselt wer-
den.
Wenn Sie bei angezeigtem Tageskilo-
meterzähler die “TRIP”-Taste gedrückt
halten, wird der Tageskilometerzähler
zurückgestellt.
Ändern der Anzeige

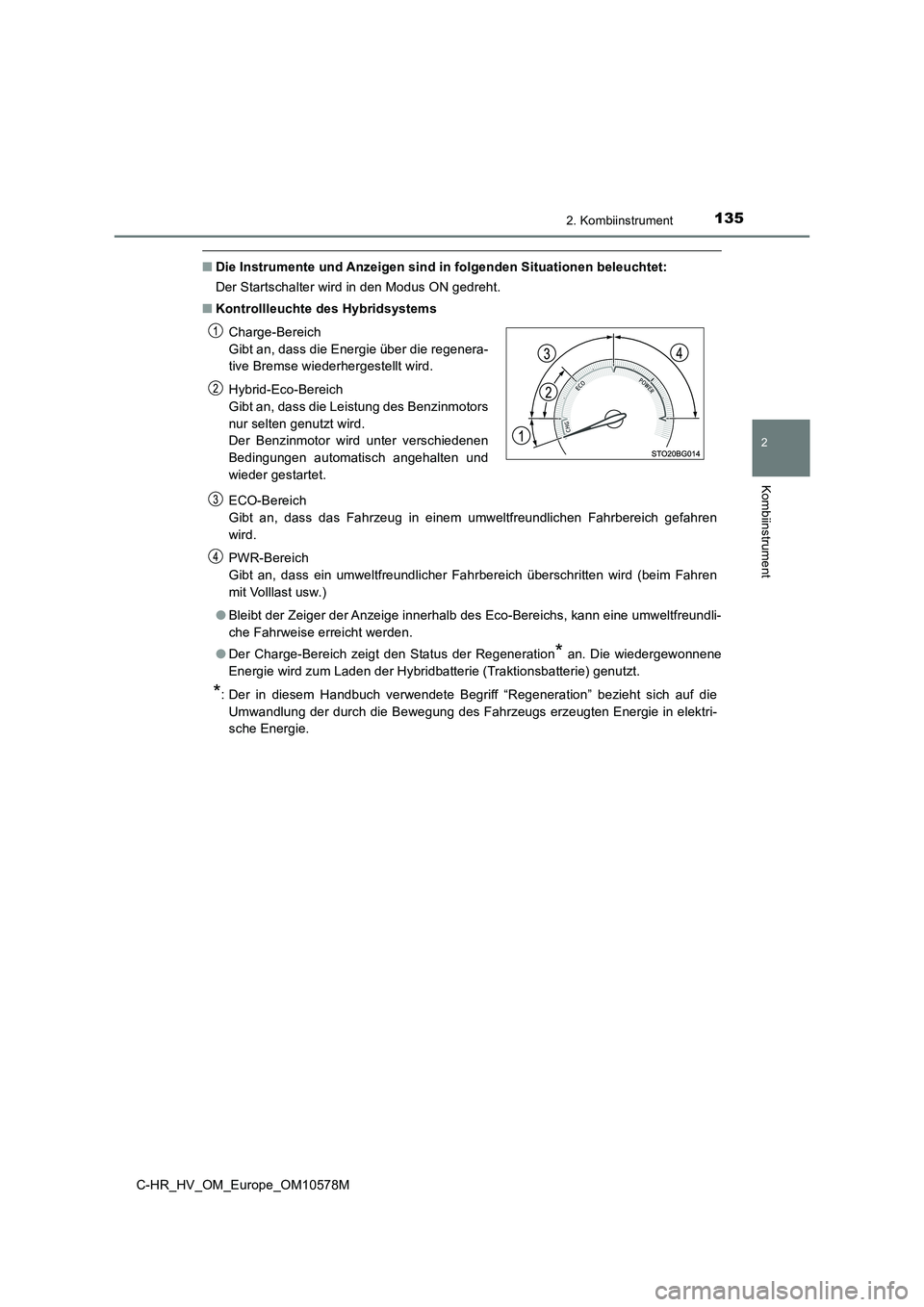

1352. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
■Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Der Startschalter wird in den Modus ON gedreht.
■ Kontrollleuchte des Hybridsystems
ECO-Bereich
Gibt an, dass das Fahrzeug in einem umweltfreundlichen Fahrbereich gefahren
wird.
PWR-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbereich überschritten wird (beim Fahren
mit Volllast usw.)
● Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
che Fahrweise erreicht werden.
● Der Charge-Bereich zeigt den Status der Regeneration* an. Die wiedergewonnene
Energie wird zum Laden der Hybridbatterie (Traktionsbatterie) genutzt.
*: Der in diesem Handbuch verwendete Begriff “Regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in elektri-
sche Energie.
Charge-Bereich
Gibt an, dass die Energie über die regenera-
tive Bremse wiederhergestellt wird.
Hybrid-Eco-Bereich
Gibt an, dass die Leistung des Benzinmotors
nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.

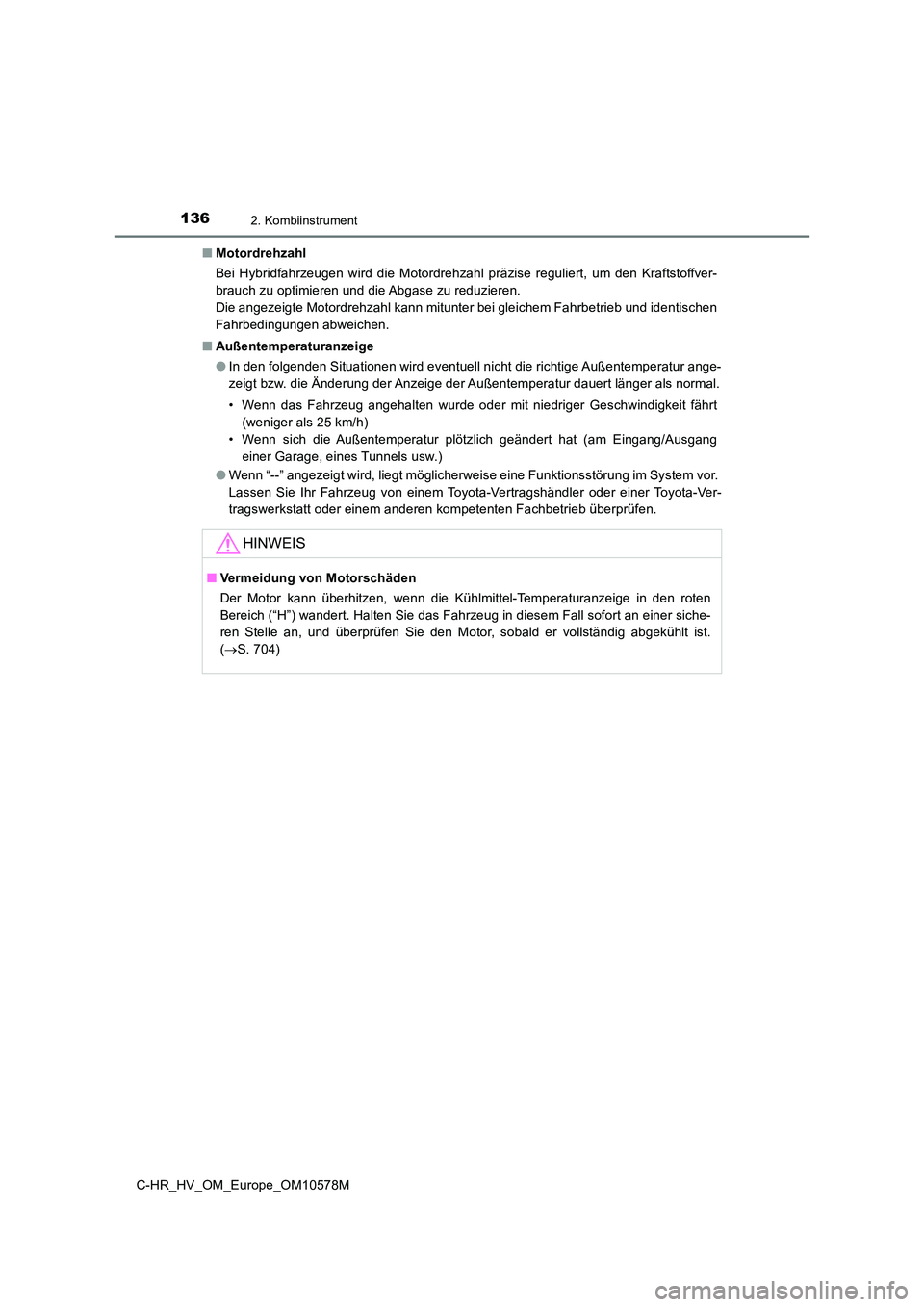

1362. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
■ Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl präzise reguliert, um den Kraftstoffver-
brauch zu optimieren und die Abgase zu reduzieren.
Die angezeigte Motordrehzahl kann mitunter bei gleichem Fahrbetrieb und identischen
Fahrbedingungen abweichen.
■ Außentemperaturanzeige
● In den folgenden Situationen wird eventuell nicht die richtige Außentemperatur ange-
zeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal.
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang
einer Garage, eines Tunnels usw.)
● Wenn “--” angezeigt wird, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
HINWEIS
■ Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten
Bereich (“H”) wandert. Halten Sie das Fahrzeug in diesem Fall sofort an einer siche-
ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( S. 704)
