6097-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

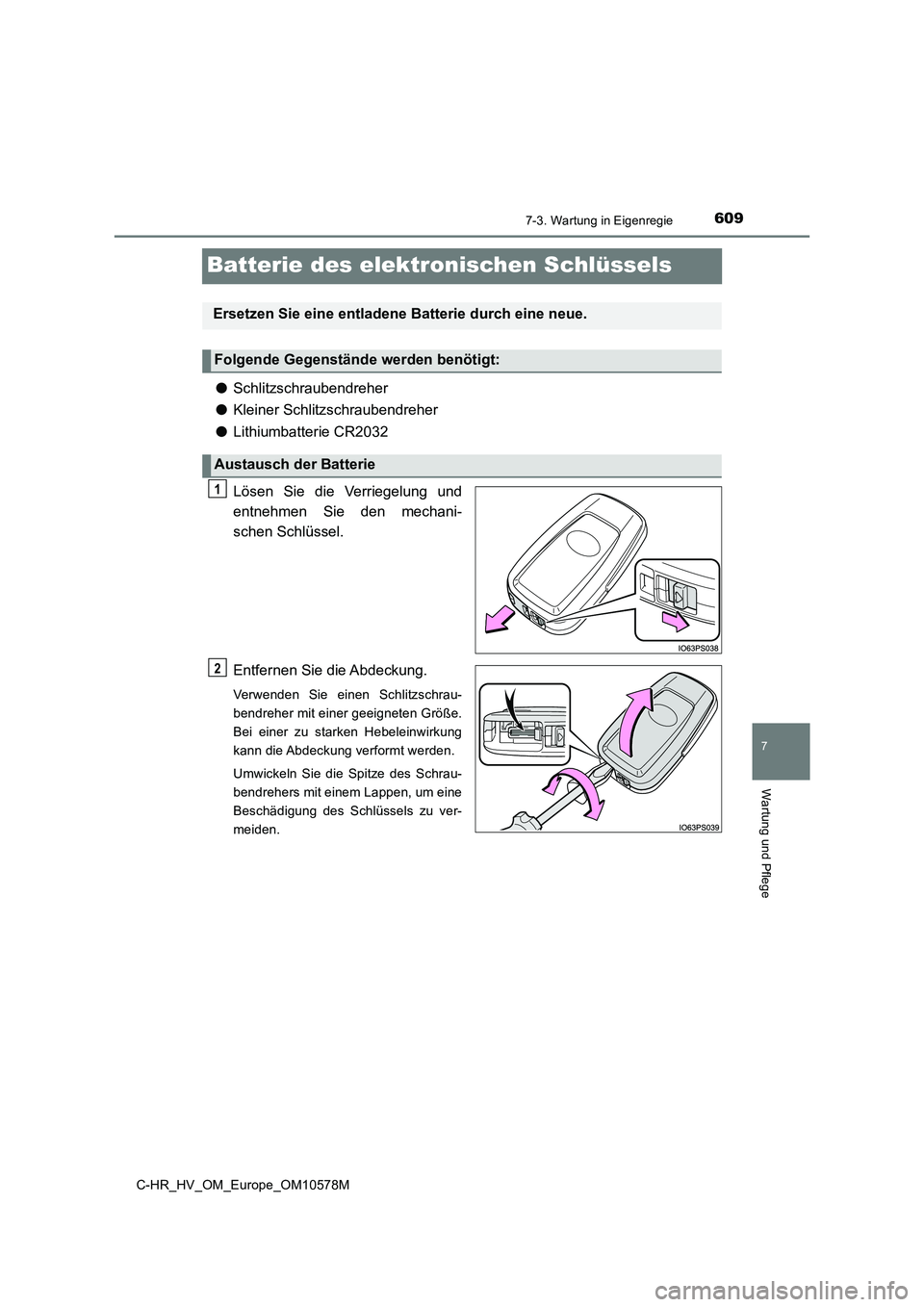

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
● Kleiner Schlitzschraubendreher
● Lithiumbatterie CR2032
Lösen Sie die Verriegelung und
entnehmen Sie den mechani-
schen Schlüssel.
Entfernen Sie die Abdeckung.
Verwenden Sie einen Schlitzschrau-
bendreher mit einer geeigneten Größe.
Bei einer zu starken Hebeleinwirkung
kann die Abdeckung verformt werden.
Umwickeln Sie die Spitze des Schrau-
bendrehers mit einem Lappen, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2

6107-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

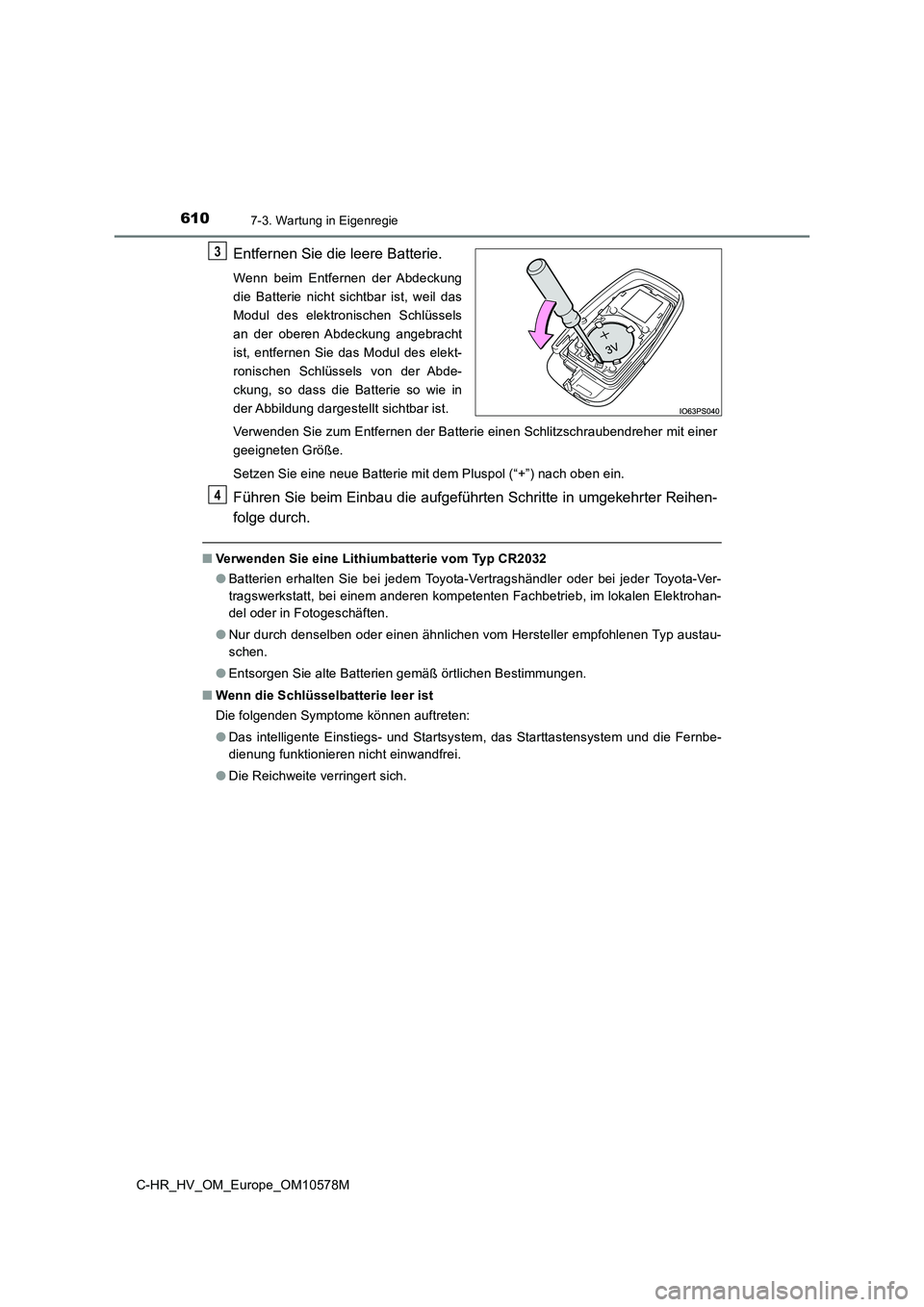

Entfernen Sie die leere Batterie.
Wenn beim Entfernen der Abdeckung
die Batterie nicht sichtbar ist, weil das
Modul des elektronischen Schlüssels
an der oberen Abdeckung angebracht
ist, entfernen Sie das Modul des elekt-
ronischen Schlüssels von der Abde-
ckung, so dass die Batterie so wie in
der Abbildung dargestellt sichtbar ist.
Verwenden Sie zum Entfernen der Batterie einen Schlitzschraubendreher mit einer
geeigneten Größe.
Setzen Sie eine neue Batterie mit dem Pluspol (“+”) nach oben ein.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihen-
folge durch.
■ Verwenden Sie eine Lithiumbatterie vom Typ CR2032
● Batterien erhalten Sie bei jedem Toyota-Vertragshändler oder bei jeder Toyota-Ver-
tragswerkstatt, bei einem anderen kompetenten Fachbetrieb, im lokalen Elektrohan-
del oder in Fotogeschäften.
● Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
● Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
● Das intelligente Einstiegs- und Startsystem, das Starttastensystem und die Fernbe-
dienung funktionieren nicht einwandfrei.
● Die Reichweite verringert sich.
3
4

6117-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

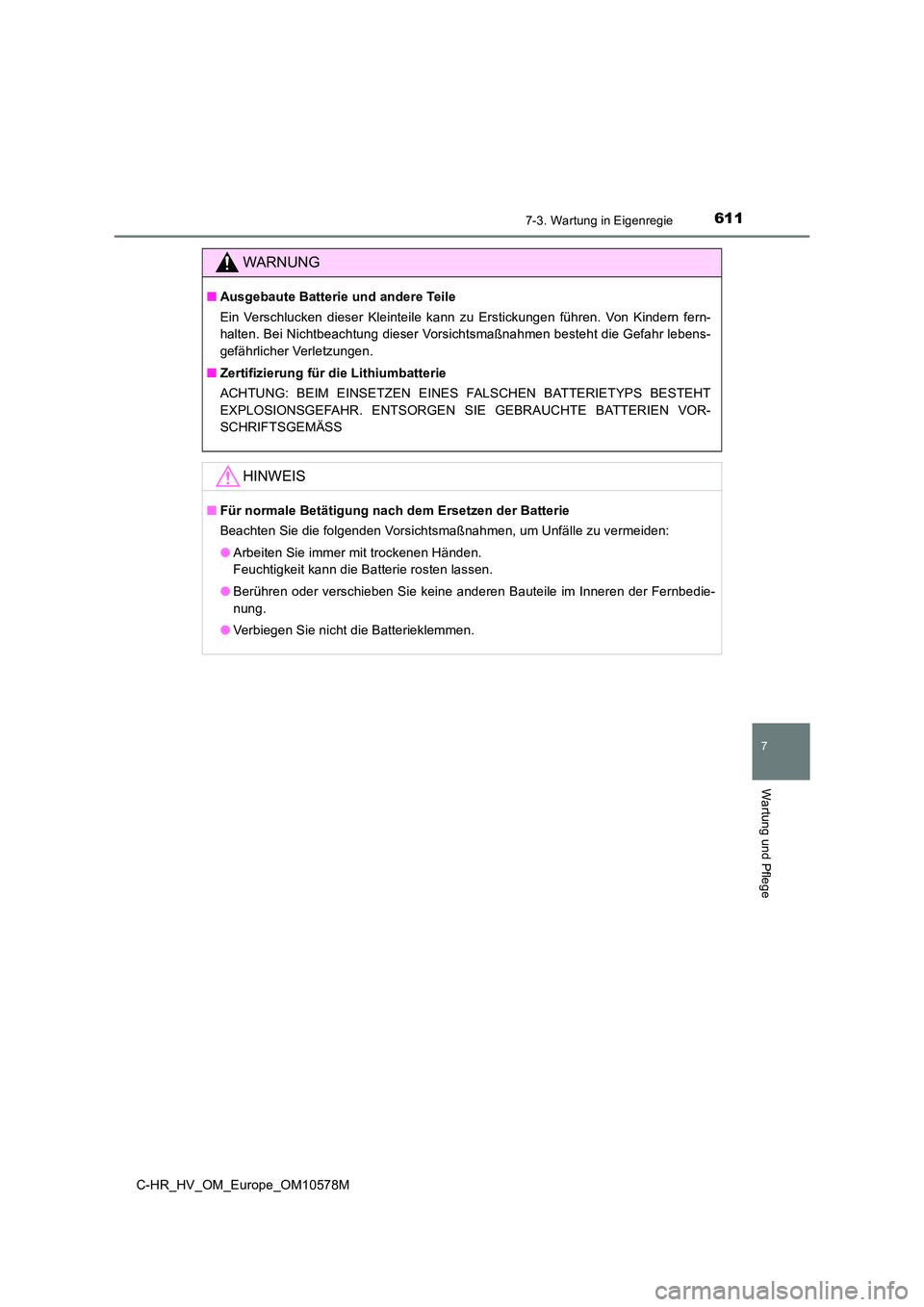

WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kindern fern-
halten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT
EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN VOR-
SCHRIFTSGEMÄSS
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie nicht die Batterieklemmen.

6127-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

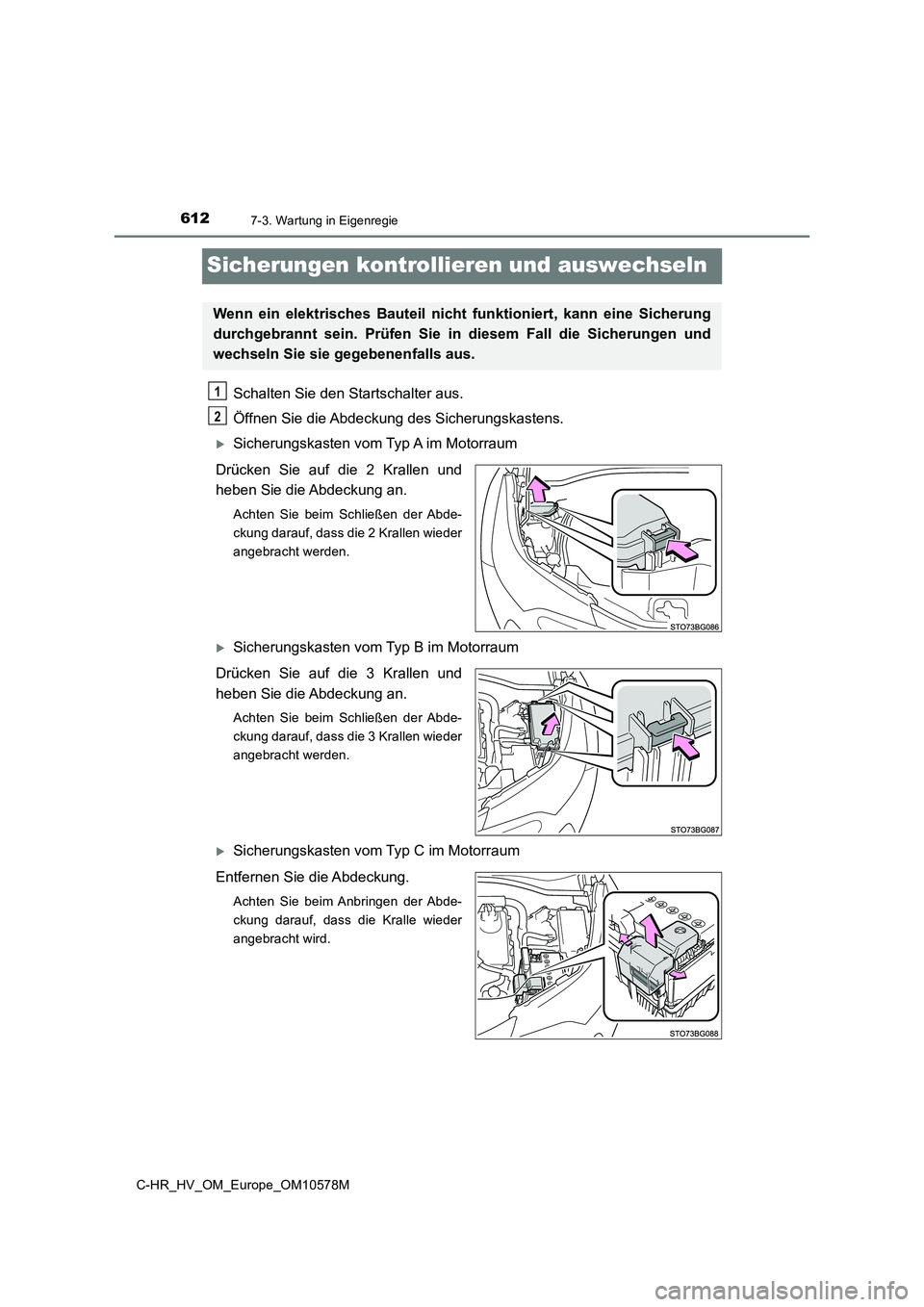

Sicherungen kontrollieren und auswechseln
Schalten Sie den Startschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten vom Typ A im Motorraum
Drücken Sie auf die 2 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 2 Krallen wieder
angebracht werden.
Sicherungskasten vom Typ B im Motorraum
Drücken Sie auf die 3 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 3 Krallen wieder
angebracht werden.
Sicherungskasten vom Typ C im Motorraum
Entfernen Sie die Abdeckung.
Achten Sie beim Anbringen der Abde-
ckung darauf, dass die Kralle wieder
angebracht wird.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie gegebenenfalls aus.
1
2

6137-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

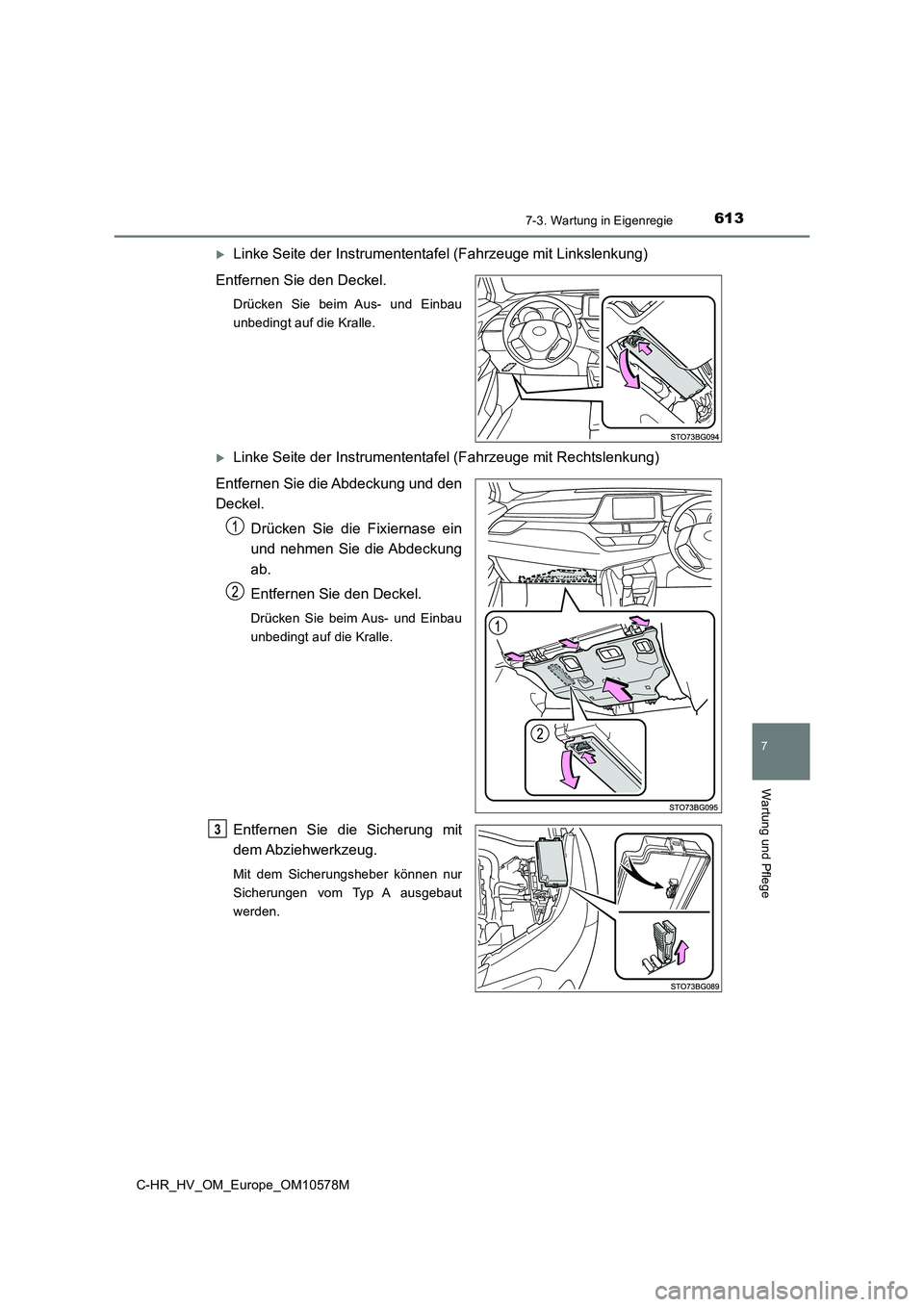

Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Drücken Sie beim Aus- und Einbau
unbedingt auf die Kralle.
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung und den
Deckel.
Drücken Sie die Fixiernase ein
und nehmen Sie die Abdeckung
ab.
Entfernen Sie den Deckel.
Drücken Sie beim Aus- und Einbau
unbedingt auf die Kralle.
Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
3

6147-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

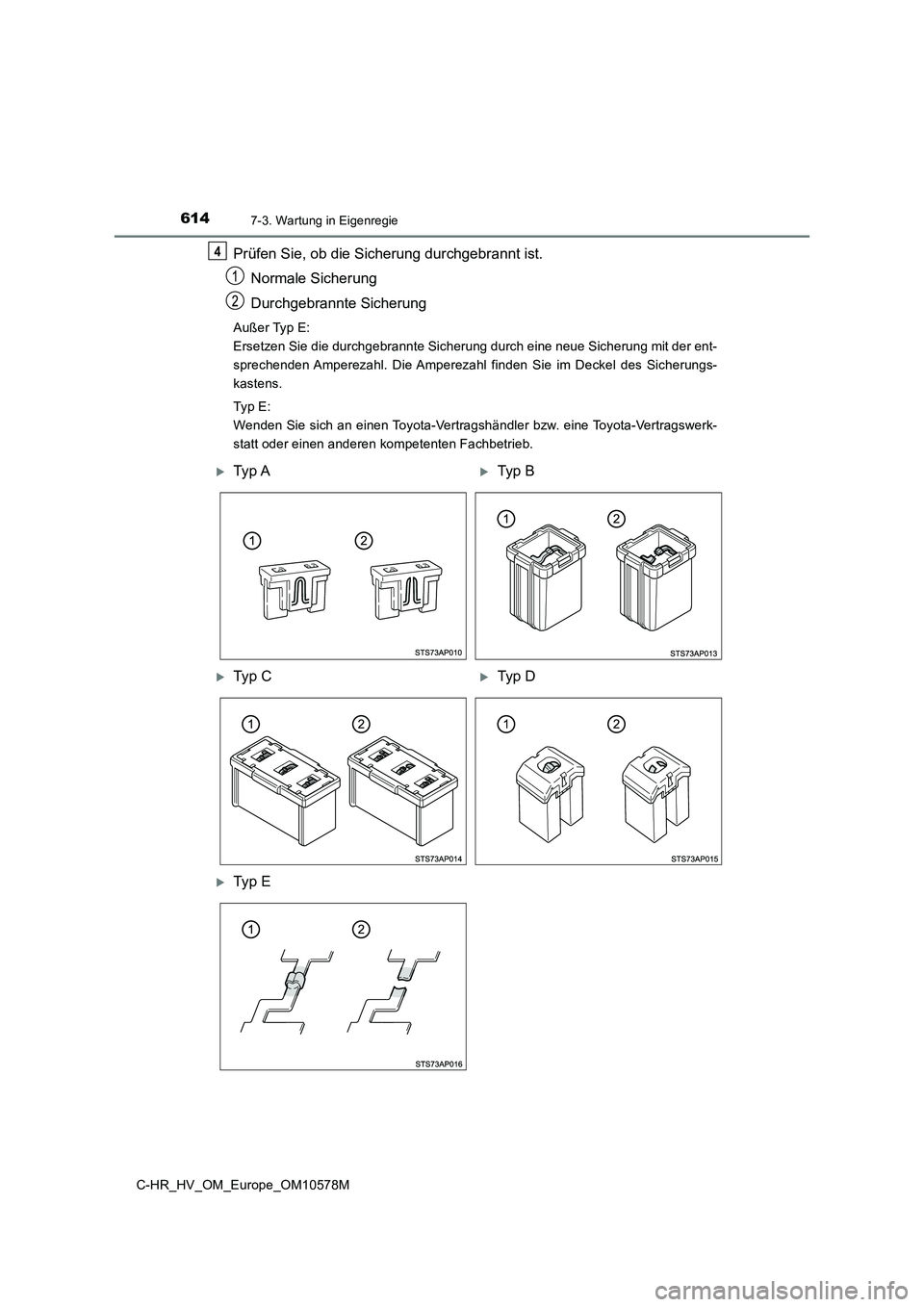

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Außer Typ E:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie im Deckel des Sicherungs-
kastens.
Typ E :
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
4
Ty p ATyp B
Ty p CTyp D
Ty p E

6157-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

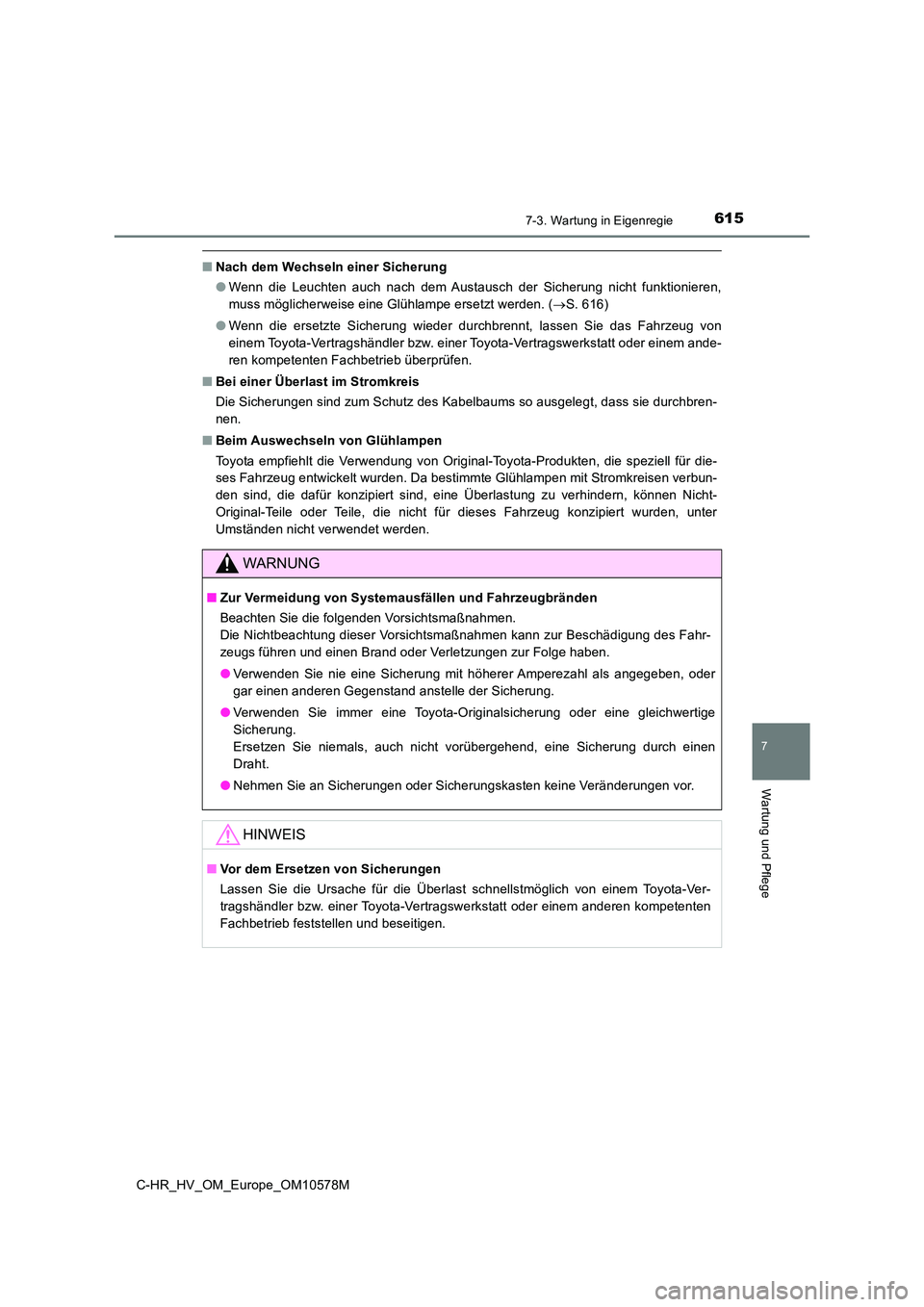

■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S. 616)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die speziell für die-
ses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbun-
den sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können Nicht-
Original-Teile oder Teile, die nicht für dieses Fahrzeug konzipiert wurden, unter
Umständen nicht verwendet werden.
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb feststellen und beseitigen.

6167-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

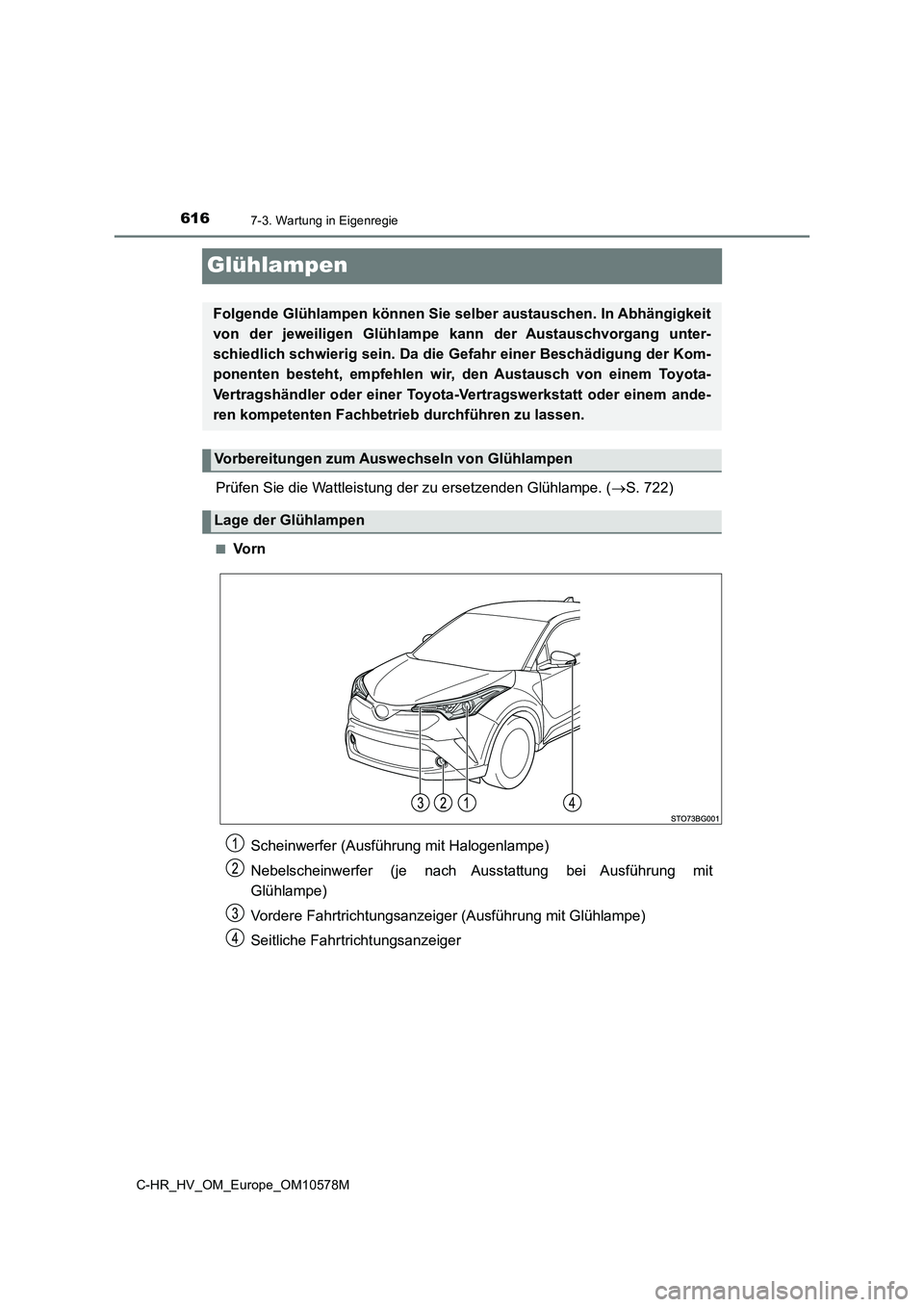

Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 722)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kan n der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler oder einer Toyota -Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb durchführen zu lassen.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Scheinwerfer (Ausführung mit Halogenlampe)
Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)
Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Seitliche Fahrtrichtungsanzeiger
