2018 TOYOTA C-HR Betriebsanleitungen (in German)

5777-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

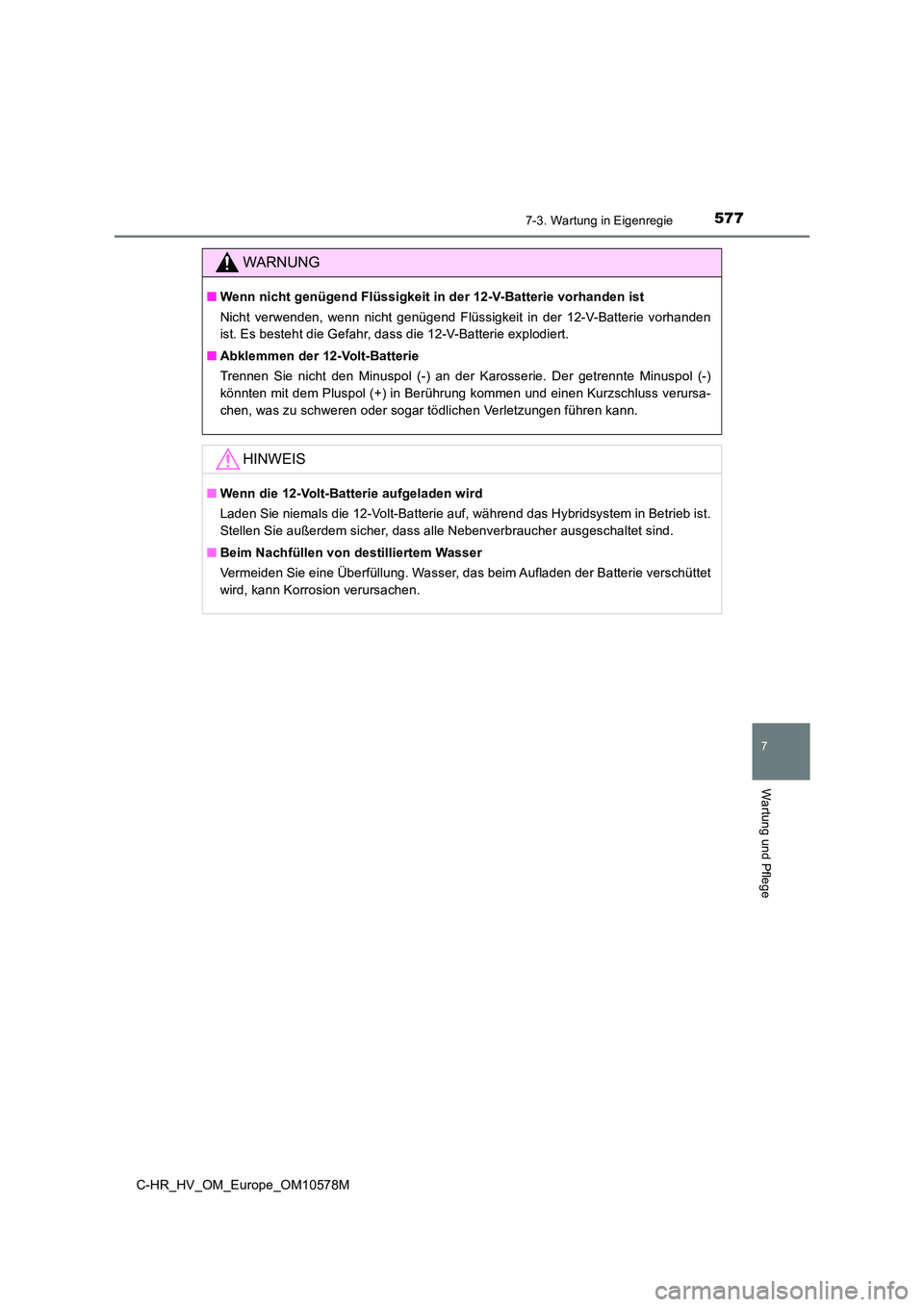

WARNUNG
■Wenn nicht genügend Flüssigkeit in der 12-V-Batterie vorhanden ist
Nicht verwenden, wenn nicht genügend Flüssigkeit in der 12-V-Batterie vorhanden
ist. Es besteht die Gefahr, dass die 12-V-Batterie explodiert.
■ Abklemmen der 12-Volt-Batterie
Trennen Sie nicht den Minuspol (-) an der Karosserie. Der getrennte Minuspol (-)
könnten mit dem Pluspol (+) in Berührung kommen und einen Kurzschluss verursa-
chen, was zu schweren oder sogar tödlichen Verletzungen führen kann.
HINWEIS
■ Wenn die 12-Volt-Batterie aufgeladen wird
Laden Sie niemals die 12-Volt-Batterie auf, während das Hybridsystem in Betrieb ist.
Stellen Sie außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
■ Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie eine Überfüllung. Wasser, das beim Aufladen der Batterie verschüttet
wird, kann Korrosion verursachen.

5787-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

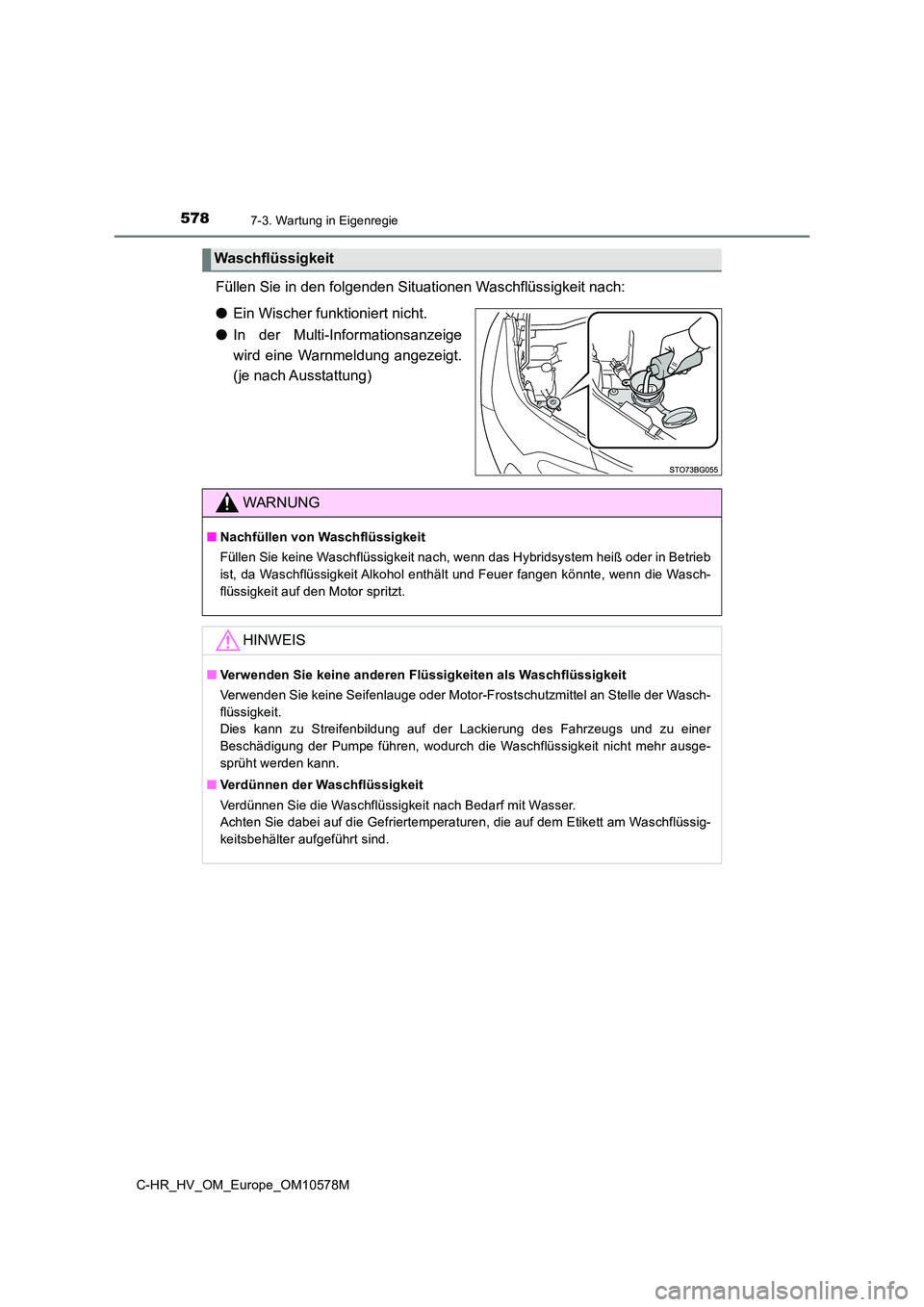

Füllen Sie in den folgenden Situationen Waschflüssigkeit nach:
● Ein Wischer funktioniert nicht.
● In der Multi-Informationsanzeige
wird eine Warnmeldung angezeigt.
(je nach Ausstattung)
Waschflüssigkeit
WARNUNG
■ Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn das Hybridsystem heiß oder in Betrieb
ist, da Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, wenn die Wasch-
flüssigkeit auf den Motor spritzt.
HINWEIS
■ Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motor-Frostschutzmittel an Stelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs und zu einer
Beschädigung der Pumpe führen, wodurch die Waschflüssigkeit nicht mehr ausge-
sprüht werden kann.
■ Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Achten Sie dabei auf die Gefriertemperaturen, die auf dem Etikett am Waschflüssig-
keitsbehälter aufgeführt sind.

5797-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

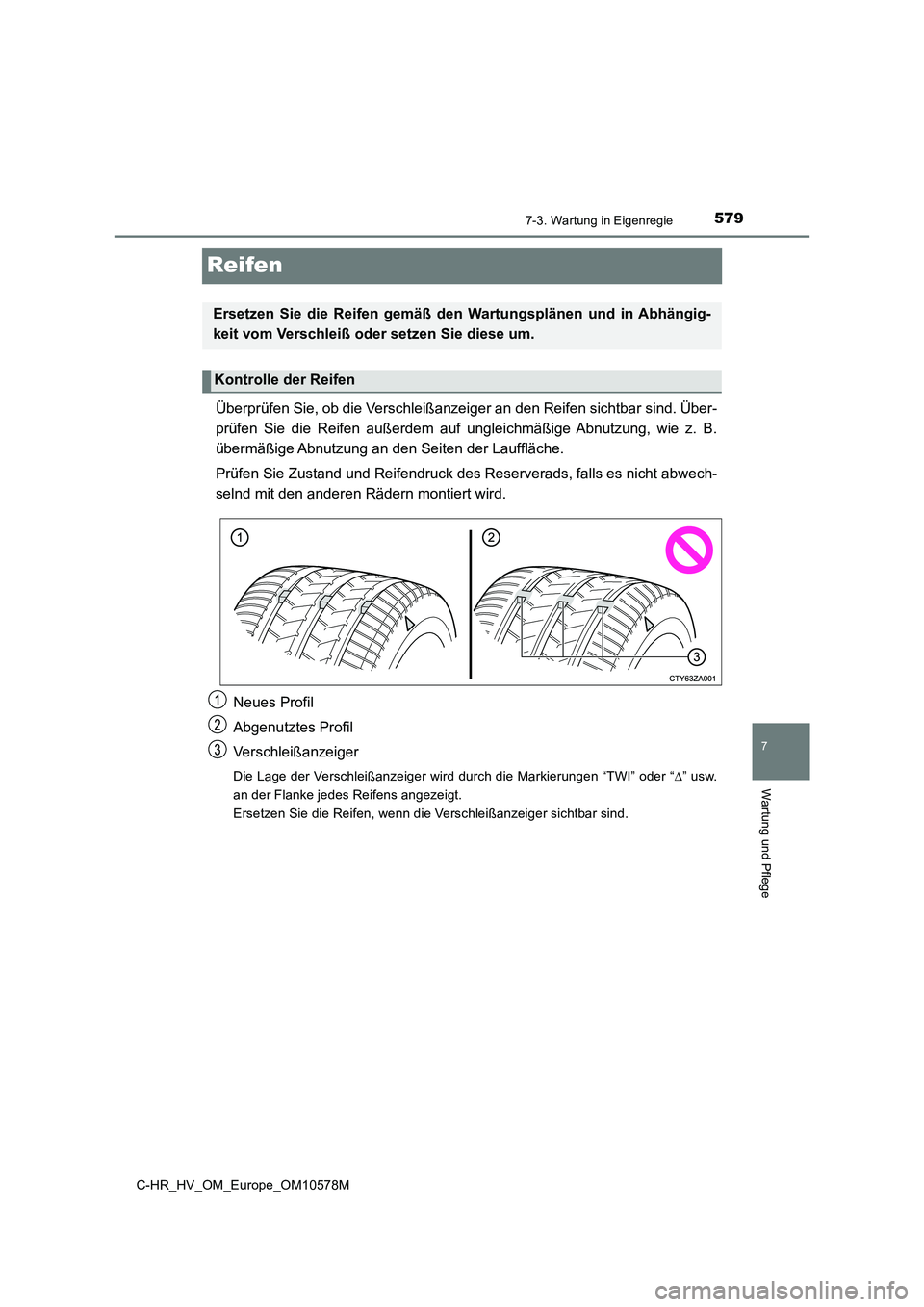

Reifen
Überprüfen Sie, ob die Verschleißanzeiger an den Reifen sichtbar sind. Über-
prüfen Sie die Reifen außerdem auf ungleichmäßige Abnutzung, wie z. B.
übermäßige Abnutzung an den Seiten der Lauffläche.
Prüfen Sie Zustand und Reifendruck des Reserverads, falls es nicht abwech-
selnd mit den anderen Rädern montiert wird.
Neues Profil
Abgenutztes Profil
Verschleißanzeiger
Die Lage der Verschleißanzeiger wird durch die Markierungen “TWI” oder “ ” usw.
an der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Verschleißanzeiger sichtbar sind.
Ersetzen Sie die Reifen gemäß den Wartungsplänen und in Abhängig-
keit vom Verschleiß oder setzen Sie diese um.
Kontrolle der Reifen

5807-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

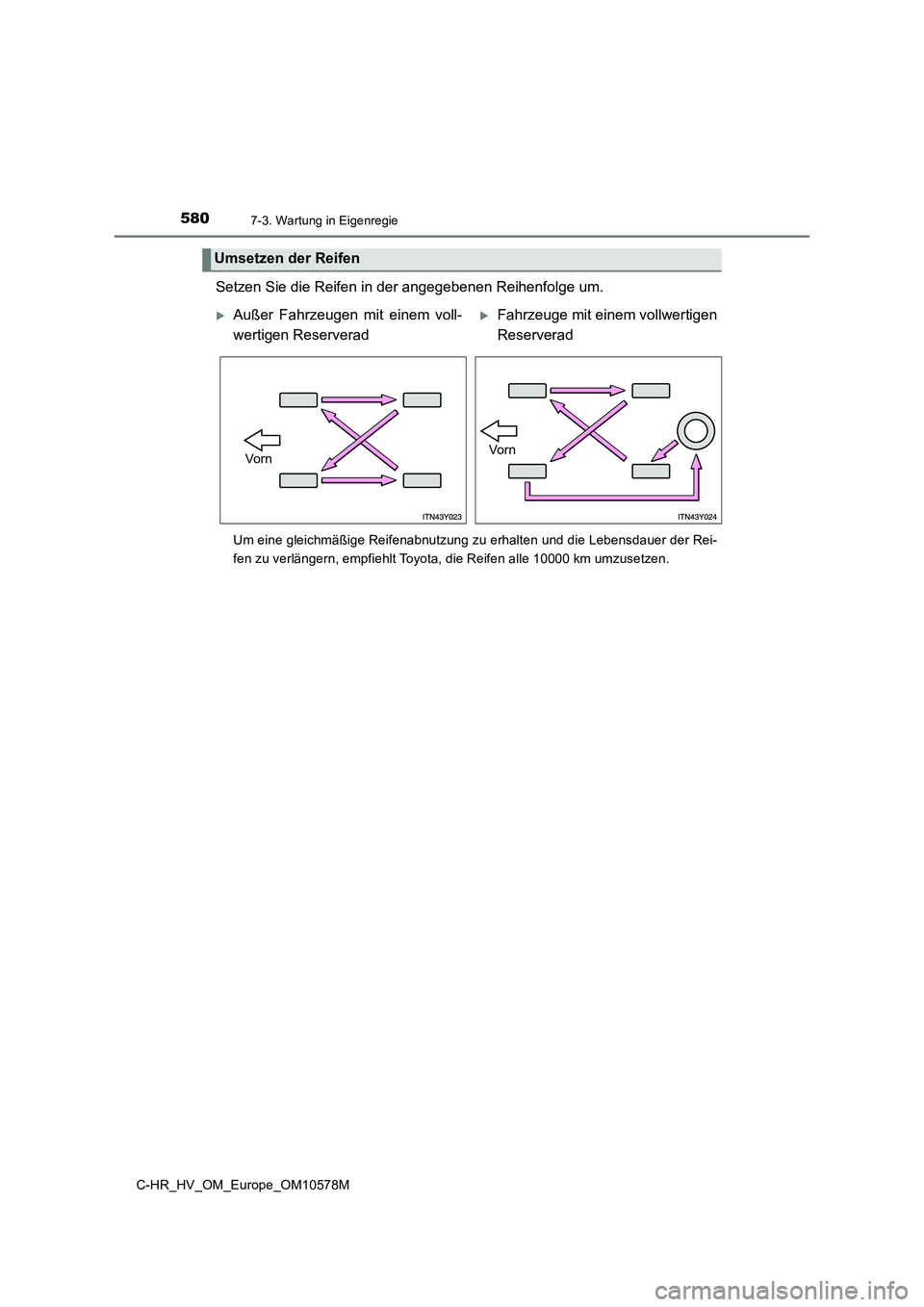

Setzen Sie die Reifen in der angegebenen Reihenfolge um.
Um eine gleichmäßige Reifenabnutzung zu erhalten und die Lebensdauer der Rei-
fen zu verlängern, empfiehlt Toyota, die Reifen alle 10000 km umzusetzen.
Umsetzen der Reifen
Außer Fahrzeugen mit einem voll-
wertigen Reserverad
Fahrzeuge mit einem vollwertigen
Reserverad
Vo rnVo r n

5817-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
Ihr Fahrzeug ist mit einem Reifendruck-Warnsystem ausgestattet, das mit-
hilfe von Reifendruck-Warnventilen und Sendern einen geringen Reifenfüll-
druck erkennt, bevor dadurch ernsthafte Probleme entstehen.
Wenn der Reifendruck unter eine vordefin ierte Marke fällt, wird der Fahrer
durch eine Warnleuchte informiert. ( S. 647)
◆Montage der Reifendruck-Warnventile und -Sender
Beim Wechseln von Reifen oder Rädern müssen auch die Reifendruck-
Warnventile und -sender angebracht werden.
Wenn neue Reifendruck-Warnventile und -sender eingebaut werden, müs-
sen neue ID-Codes im Reifendruck-Warncomputer registriert werden, und
das Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-
Codes der Reifendruck-Warnventile und -sender von einem Toyota-Ver-
tragshändler bzw. einer Toyota-V ertragswerkstatt oder einem anderen
kompetenten Fachbetrieb registrieren. ( S. 583)
◆Reifendruck-Warnsystem initialisieren
Wenn die Reifengröße geändert wird, muss das Reifendruck-Warnsystem
initialisiert werden.
Beim Initialisieren des Reifendruck-Warnsystems wird der aktuelle Reifen-
fülldruck als Referenzdruck festgelegt.
Reifendruck-Warnsystem

5827-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

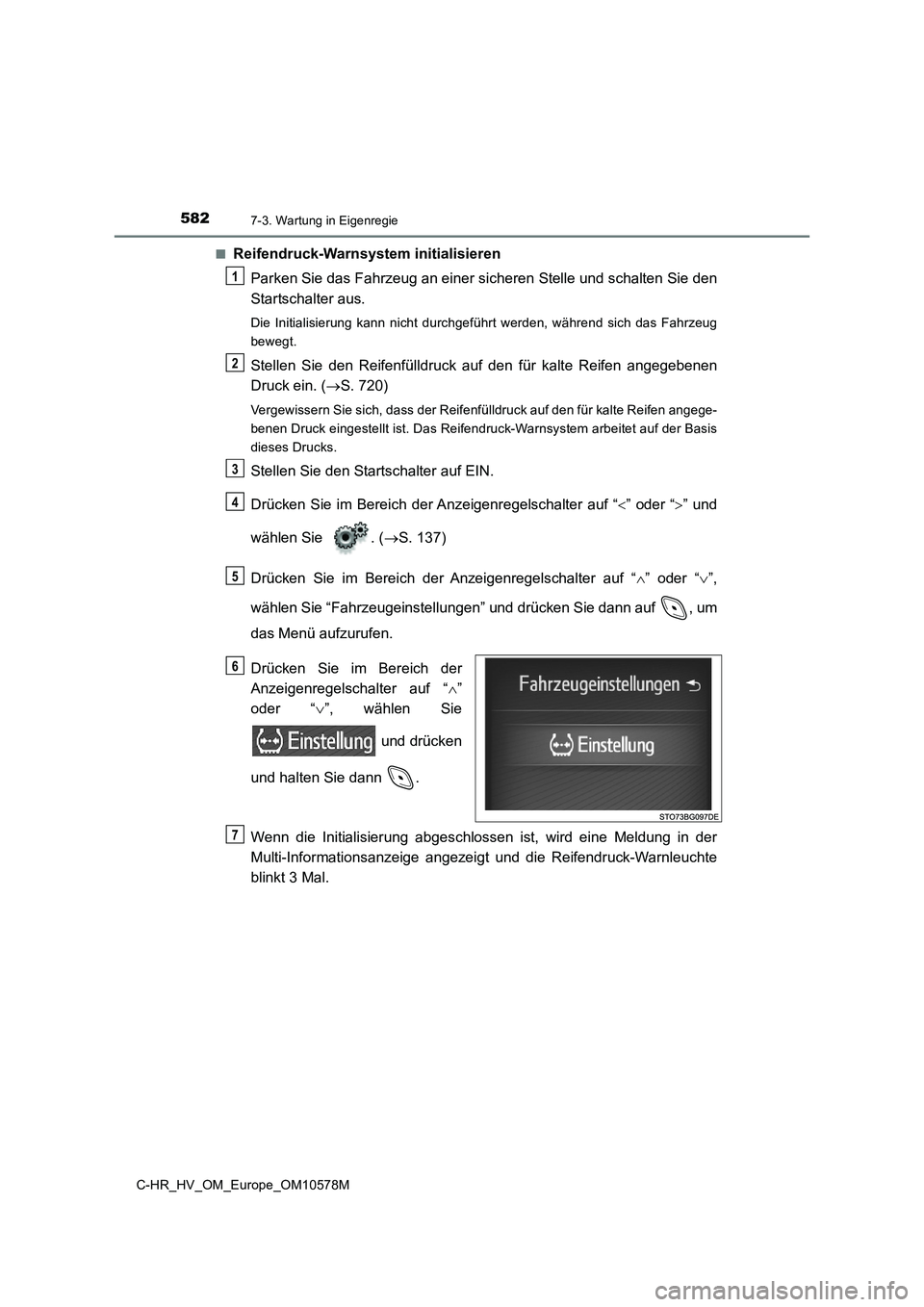

■Reifendruck-Warnsystem initialisieren
Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie den
Startschalter aus.
Die Initialisierung kann nicht durchgeführt werden, während sich das Fahrzeug
bewegt.
Stellen Sie den Reifenfülldruck auf den für kalte Reifen angegebenen
Druck ein. ( S. 720)
Vergewissern Sie sich, dass der Reifenfülldruck auf den für kalte Reifen angege-
benen Druck eingestellt ist. Das Reifendruck-Warnsystem arbeitet auf der Basis
dieses Drucks.
Stellen Sie den Startschalter auf EIN.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie . ( S. 137)
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie “Fahrzeugeinstellungen” und drücken Sie dann auf , um
das Menü aufzurufen.
Drücken Sie im Bereich der
Anzeigenregelschalter auf “ ”
oder “ ”, wählen Sie
und drücken
und halten Sie dann .
Wenn die Initialisierung abgeschlossen ist, wird eine Meldung in der
Multi-Informationsanzeige angezeigt und die Reifendruck-Warnleuchte
blinkt 3 Mal.
1
2
3
4
5
6
7

5837-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

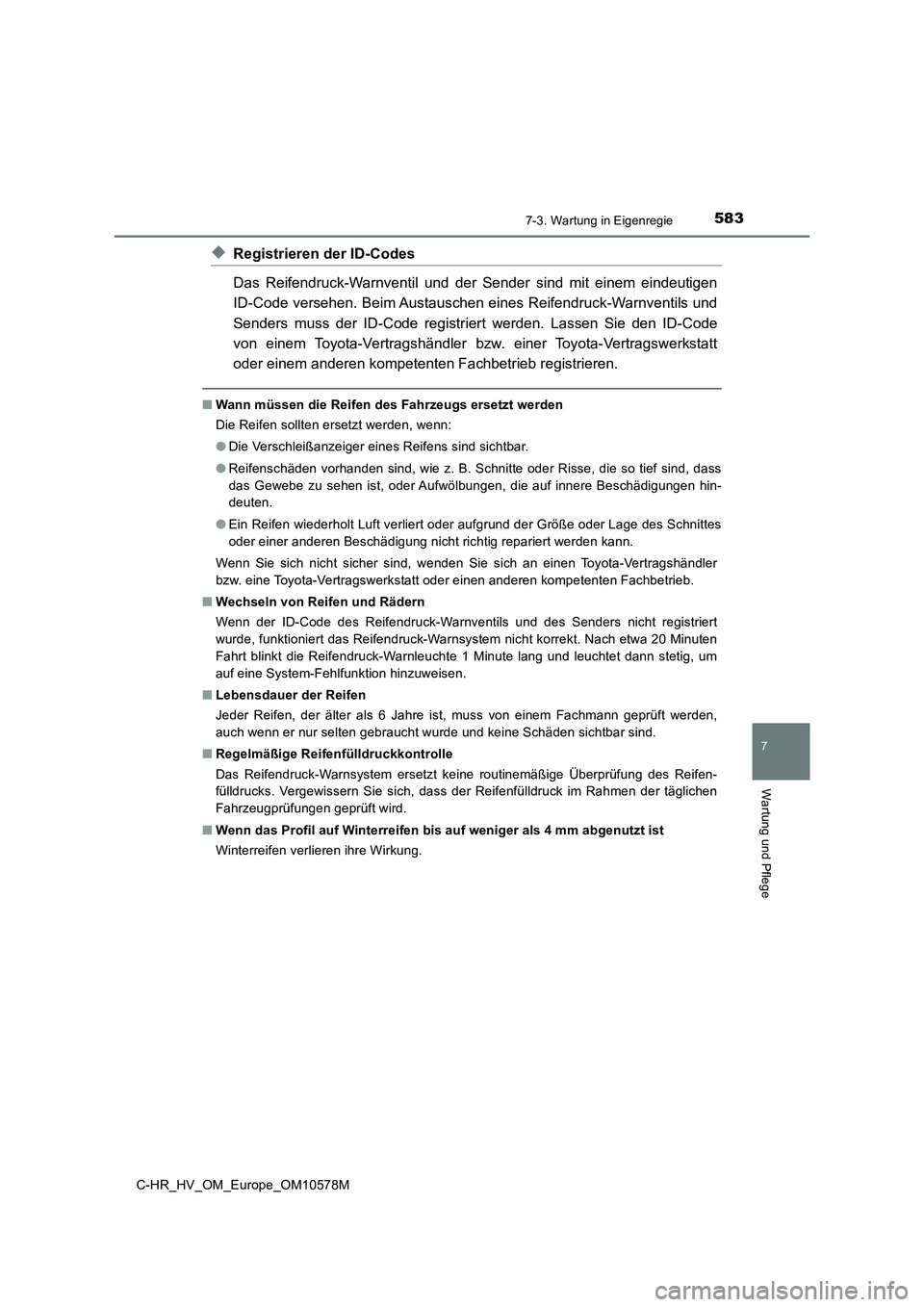

◆Registrieren der ID-Codes
Das Reifendruck-Warnventil und der Sender sind mit einem eindeutigen
ID-Code versehen. Beim Austauschen eines Reifendruck-Warnventils und
Senders muss der ID-Code registri ert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb registrieren.
■ Wann müssen die Reifen des Fahrzeugs ersetzt werden
Die Reifen sollten ersetzt werden, wenn:
● Die Verschleißanzeiger eines Reifens sind sichtbar.
● Reifenschäden vorhanden sind, wie z. B. Schnitte oder Risse, die so tief sind, dass
das Gewebe zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hin-
deuten.
● Ein Reifen wiederholt Luft verliert oder aufgrund der Größe oder Lage des Schnittes
oder einer anderen Beschädigung nicht richtig repariert werden kann.
Wenn Sie sich nicht sicher sind, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Wechseln von Reifen und Rädern
Wenn der ID-Code des Reifendruck-Warnventils und des Senders nicht registriert
wurde, funktioniert das Reifendruck-Warnsystem nicht korrekt. Nach etwa 20 Minuten
Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang und leuchtet dann stetig, um
auf eine System-Fehlfunktion hinzuweisen.
■ Lebensdauer der Reifen
Jeder Reifen, der älter als 6 Jahre ist, muss von einem Fachmann geprüft werden,
auch wenn er nur selten gebraucht wurde und keine Schäden sichtbar sind.
■ Regelmäßige Reifenfülldruckkontrolle
Das Reifendruck-Warnsystem ersetzt keine routinemäßige Überprüfung des Reifen-
fülldrucks. Vergewissern Sie sich, dass der Reifenfülldruck im Rahmen der täglichen
Fahrzeugprüfungen geprüft wird.
■ Wenn das Profil auf Winterreifen bis auf weniger als 4 mm abgenutzt ist
Winterreifen verlieren ihre Wirkung.

5847-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
■ Situationen, in denen das Reifendruck-Warnsystem unter Umständen nicht ord-
nungsgemäß funktioniert
● In den folgenden Fällen funktioniert das Reifendruck-Warnsystem unter Umständen
nicht ordnungsgemäß.
• Wenn keine Originalräder von Toyota verwendet werden.
• Ein Reifen wurde durch einen Reifen ersetzt, bei dem es sich nicht um ein OE-
Produkt (Original Equipment) handelt.
• Ein Reifen wurde durch einen Reifen ersetzt, der nicht die angegebene Größe
hat.
• Es wurden Schneeketten usw. montiert.
• Es wird ein selbsttragender Reifen mit Notlaufeigenschaften (Run-Flat) verwen-
det.
• Wenn eine Scheibentönung angebracht ist, die sich störend auf Funkwellen aus-
wirkt.
• Wenn viel Schnee oder Eis auf dem Fahrzeug liegt, insbesondere im Bereich der
Räder oder Radkästen.
• Wenn der Reifenfülldruck deutlich höher als der angegebene Reifendruck ist.
• Wenn Räder ohne Reifendruck-Warnventile und -sender verwendet werden.
• Wenn die ID-Codes auf den Reifendruck-Warnventilen und Sendern im Reifen-
druck-Warncomputer nicht registriert sind.
● Die Leistung kann in den folgenden Situationen beeinträchtigt werden.
• In der Nähe von Fernsehtürmen, Kraftwerken, Tankstellen, Radiosendern, Groß-
anzeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder
elektrisches Rauschen ausstrahlen
• Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder anderer drahtloser Kommunikationsgeräte
● Wenn das Fahrzeug geparkt ist, kann sich die Zeitdauer bis zum Start oder Ende der
Warnung verlängern.
● Wenn der Reifenfülldruck schnell sinkt, wie z. B. nach einem Reifenplatzer, funktio-
niert die Warnung unter Umständen nicht.
