2018 TOYOTA C-HR Betriebsanleitungen (in German)

5937-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

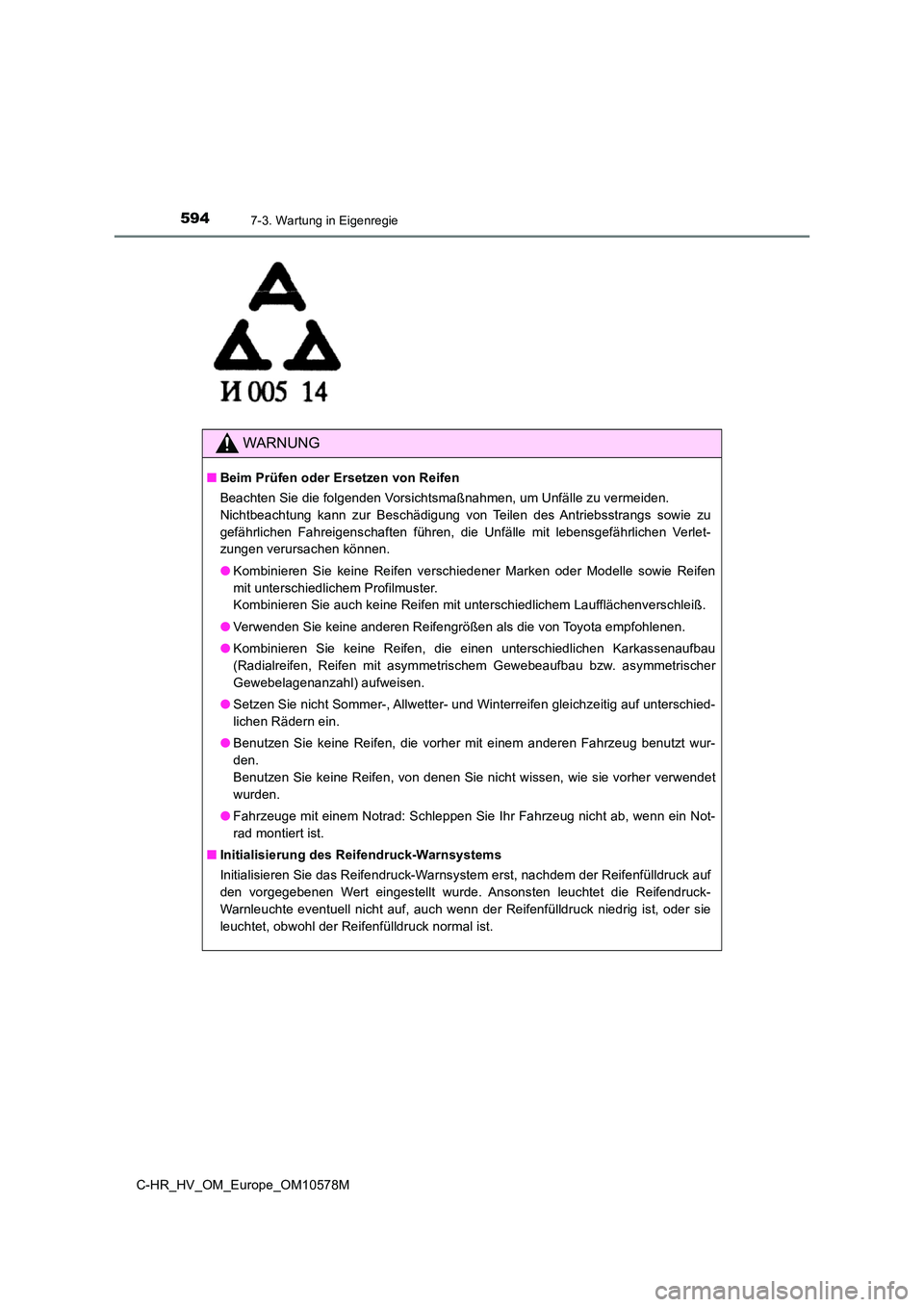

5947-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Beim Prüfen oder Ersetzen von Reifen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden.
Nichtbeachtung kann zur Beschädigung von Teilen des Antriebsstrangs sowie zu
gefährlichen Fahreigenschaften führen, die Unfälle mit lebensgefährlichen Verlet-
zungen verursachen können.
● Kombinieren Sie keine Reifen verschiedener Marken oder Modelle sowie Reifen
mit unterschiedlichem Profilmuster.
Kombinieren Sie auch keine Reifen mit unterschiedlichem Laufflächenverschleiß.
● Verwenden Sie keine anderen Reifengrößen als die von Toyota empfohlenen.
● Kombinieren Sie keine Reifen, die einen unterschiedlichen Karkassenaufbau
(Radialreifen, Reifen mit asymmetrischem Gewebeaufbau bzw. asymmetrischer
Gewebelagenanzahl) aufweisen.
● Setzen Sie nicht Sommer-, Allwetter- und Winterreifen gleichzeitig auf unterschied-
lichen Rädern ein.
● Benutzen Sie keine Reifen, die vorher mit einem anderen Fahrzeug benutzt wur-
den.
Benutzen Sie keine Reifen, von denen Sie nicht wissen, wie sie vorher verwendet
wurden.
● Fahrzeuge mit einem Notrad: Schleppen Sie Ihr Fahrzeug nicht ab, wenn ein Not-
rad montiert ist.
■ Initialisierung des Reifendruck-Warnsystems
Initialisieren Sie das Reifendruck-Warnsystem erst, nachdem der Reifenfülldruck auf
den vorgegebenen Wert eingestellt wurde. Ansonsten leuchtet die Reifendruck-
Warnleuchte eventuell nicht auf, auch wenn der Reifenfülldruck niedrig ist, oder sie
leuchtet, obwohl der Reifenfülldruck normal ist.

5957-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
HINWEIS
■Reparatur oder Austausch von Reifen, Rädern, Reifendruck-Warnventilen, Sen-
dern und Ventilkappen
● Wenden Sie sich zum Entfernen oder Anbringen von Rädern, Reifen oder Reifen-
druck-Warnventilen und -sendern an einen Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb, da die
Reifendruck-Warnventile und -sender bei unsachgemäßem Umgang beschädigt
werden können.
● Vergewissern Sie sich, dass Sie die Reifen-Ventilkappen einbauen. Wenn die Rei-
fen-Ventilkappen nicht eingebaut werden, kann Wasser in die Reifendruck-Warn-
ventile eindringen, und die Reifendruck-Warnventile können blockieren.
● Verwenden Sie beim Austauschen der Reifen-Ventilkappen ausschließlich die
angegeben Reifen-Ventilkappen.
Die Kappen könnten sich sonst verklemmen.
■ Fahren auf schlechten Straßen
Beim Befahren von Straßen mit Naturbelag oder Schlaglöchern ist besondere Vor-
sicht geboten.
Diese Bedingungen können zu Druckverlust der Reifen führen und somit die Fede-
rungs-/Dämpfungseigenschaften der Reifen beeinträchtigen. Außerdem kann das
Befahren von schlechten Straßen Reifen, Räder und Karosserie beschädigen.
■ Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmöglichst an einen Toyota-Vertragshändler oder
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-
wissern Sie sich nach der Verwendung eines Flüssigdichtmittels beim Wechseln
oder Reparieren eines Reifens, dass das Reifendruck-Warnventil und der Sender
gewechselt werden. ( S. 581)
■ Wenn der Reifenfülldruck der Reifen beim Fahren sinkt
Fahren Sie nicht weiter, da ansonsten die Reifen bzw. Räder beschädigt werden
könnten.

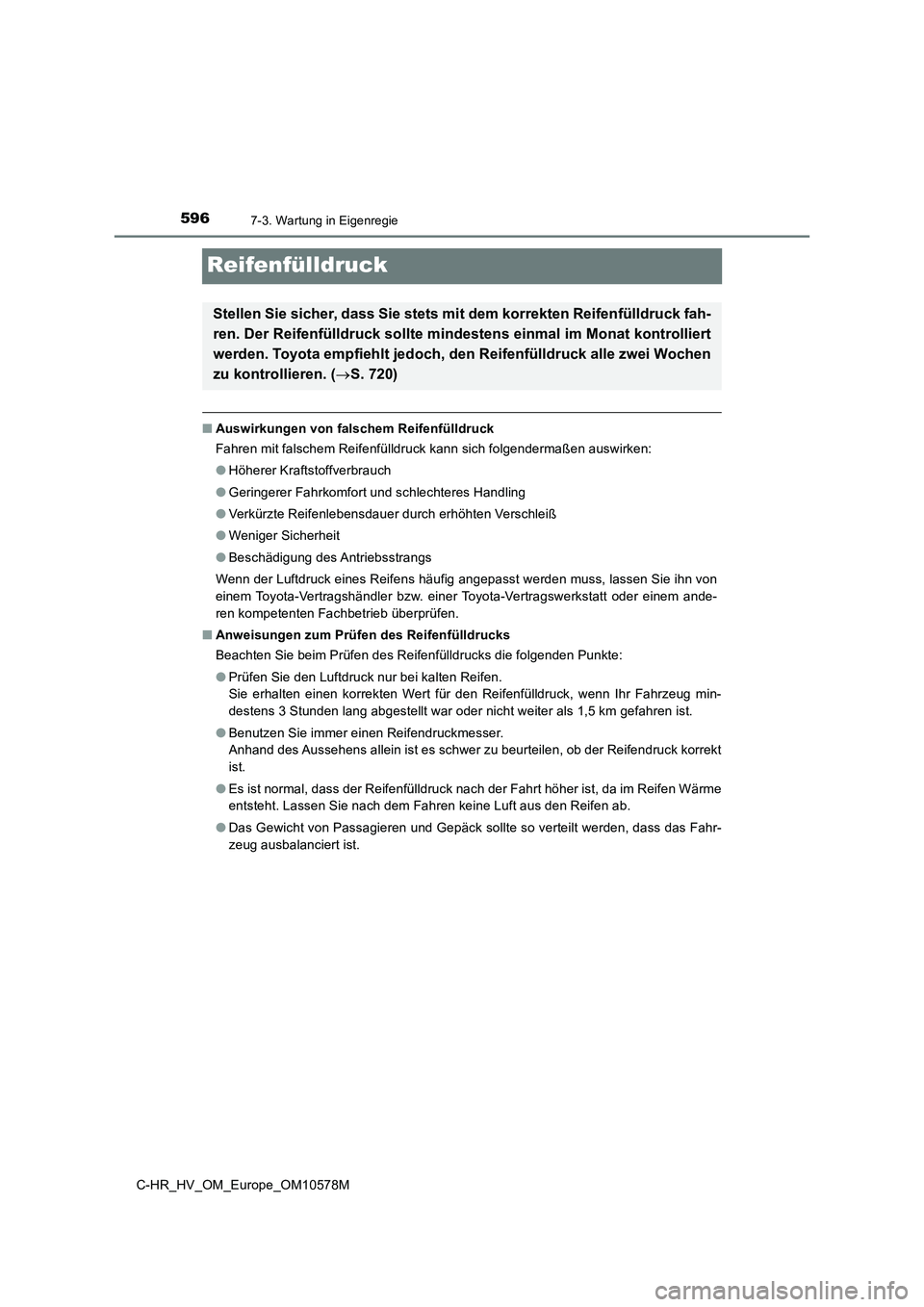

5967-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Reifenfülldruck
■Auswirkungen von falschem Reifenfülldruck
Fahren mit falschem Reifenfülldruck kann sich folgendermaßen auswirken:
● Höherer Kraftstoffverbrauch
● Geringerer Fahrkomfort und schlechteres Handling
● Verkürzte Reifenlebensdauer durch erhöhten Verschleiß
● Weniger Sicherheit
● Beschädigung des Antriebsstrangs
Wenn der Luftdruck eines Reifens häufig angepasst werden muss, lassen Sie ihn von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Anweisungen zum Prüfen des Reifenfülldrucks
Beachten Sie beim Prüfen des Reifenfülldrucks die folgenden Punkte:
● Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den Reifenfülldruck, wenn Ihr Fahrzeug min-
destens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren ist.
● Benutzen Sie immer einen Reifendruckmesser.
Anhand des Aussehens allein ist es schwer zu beurteilen, ob der Reifendruck korrekt
ist.
● Es ist normal, dass der Reifenfülldruck nach der Fahrt höher ist, da im Reifen Wärme
entsteht. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
● Das Gewicht von Passagieren und Gepäck sollte so verteilt werden, dass das Fahr-
zeug ausbalanciert ist.
Stellen Sie sicher, dass Sie stets mi t dem korrekten Reifenfülldruck fah-
ren. Der Reifenfülldruck sollte mindestens einmal im Monat kontrolliert
werden. Toyota empfiehlt jedoch, de n Reifenfülldruck alle zwei Wochen
zu kontrollieren. ( S. 720)

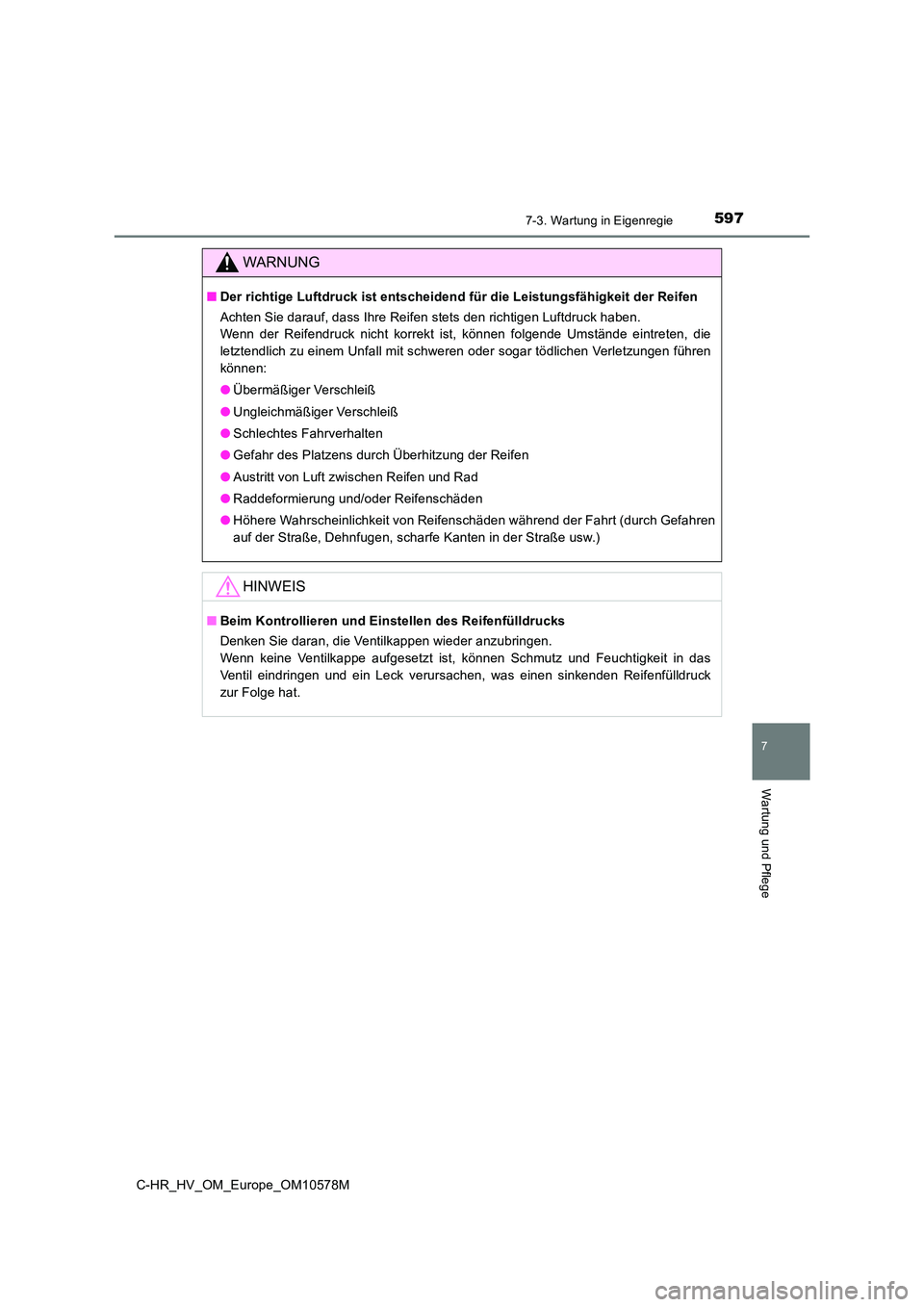

5977-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
WARNUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die
letztendlich zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen
können:
● Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechtes Fahrverhalten
● Gefahr des Platzens durch Überhitzung der Reifen
● Austritt von Luft zwischen Reifen und Rad
● Raddeformierung und/oder Reifenschäden
● Höhere Wahrscheinlichkeit von Reifenschäden während der Fahrt (durch Gefahren
auf der Straße, Dehnfugen, scharfe Kanten in der Straße usw.)
HINWEIS
■ Beim Kontrollieren und Einstellen des Reifenfülldrucks
Denken Sie daran, die Ventilkappen wieder anzubringen.
Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das
Ventil eindringen und ein Leck verursachen, was einen sinkenden Reifenfülldruck
zur Folge hat.

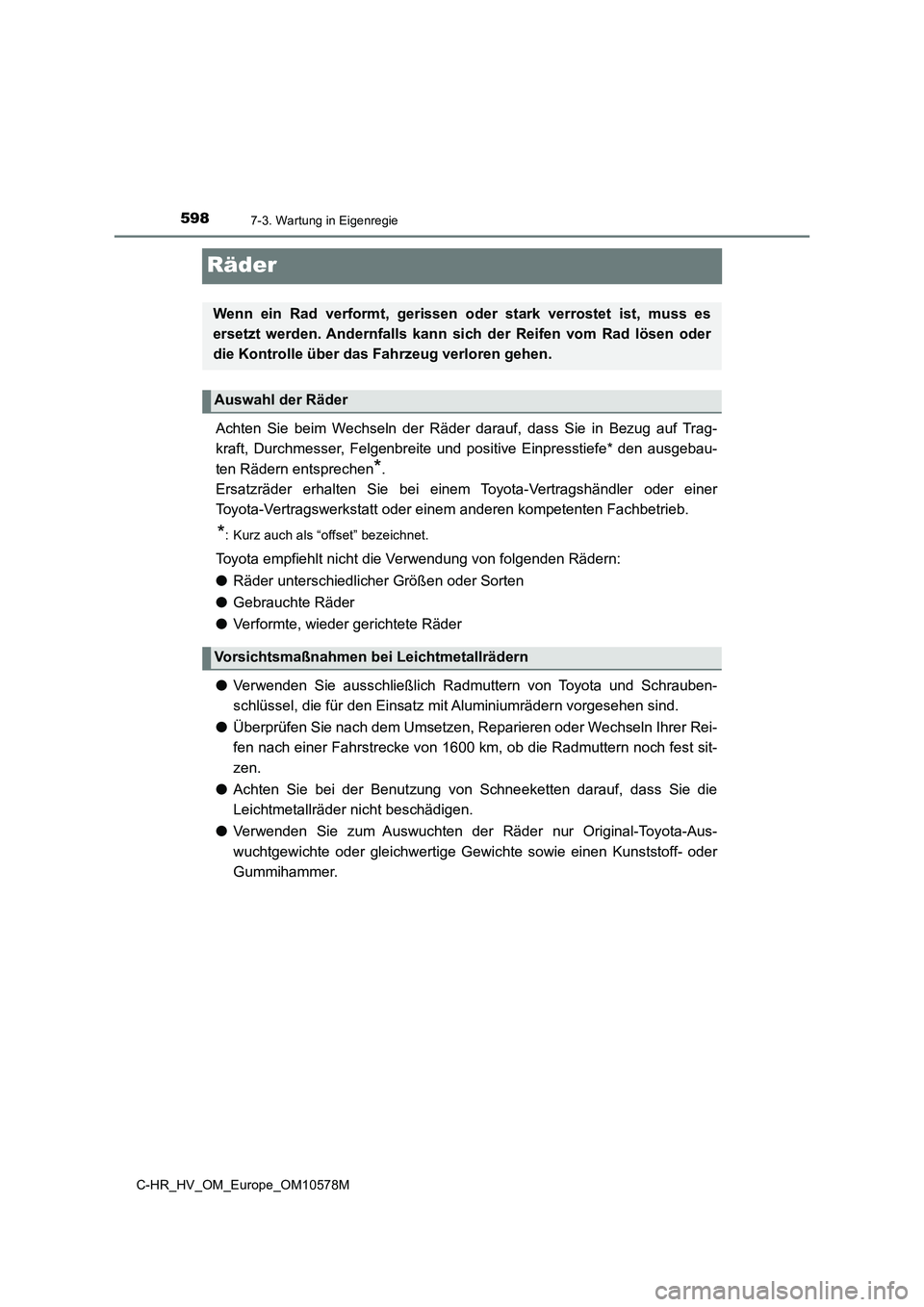

5987-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Räder
Achten Sie beim Wechseln der Räder darauf, dass Sie in Bezug auf Trag-
kraft, Durchmesser, Felgenbreite und positive Einpresstiefe* den ausgebau-
ten Rädern entsprechen*.
Ersatzräder erhalten Sie bei einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von folgenden Rädern:
● Räder unterschiedlicher Größen oder Sorten
● Gebrauchte Räder
● Verformte, wieder gerichtete Räder
● Verwenden Sie ausschließlich Radmuttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit Aluminiumrädern vorgesehen sind.
● Überprüfen Sie nach dem Umsetzen, Reparieren oder Wechseln Ihrer Rei-
fen nach einer Fahrstrecke von 1600 km, ob die Radmuttern noch fest sit-
zen.
● Achten Sie bei der Benutzung von Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
● Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann si ch der Reifen vom Rad lösen oder
die Kontrolle über das Fahrzeug verloren gehen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Leichtmetallrädern

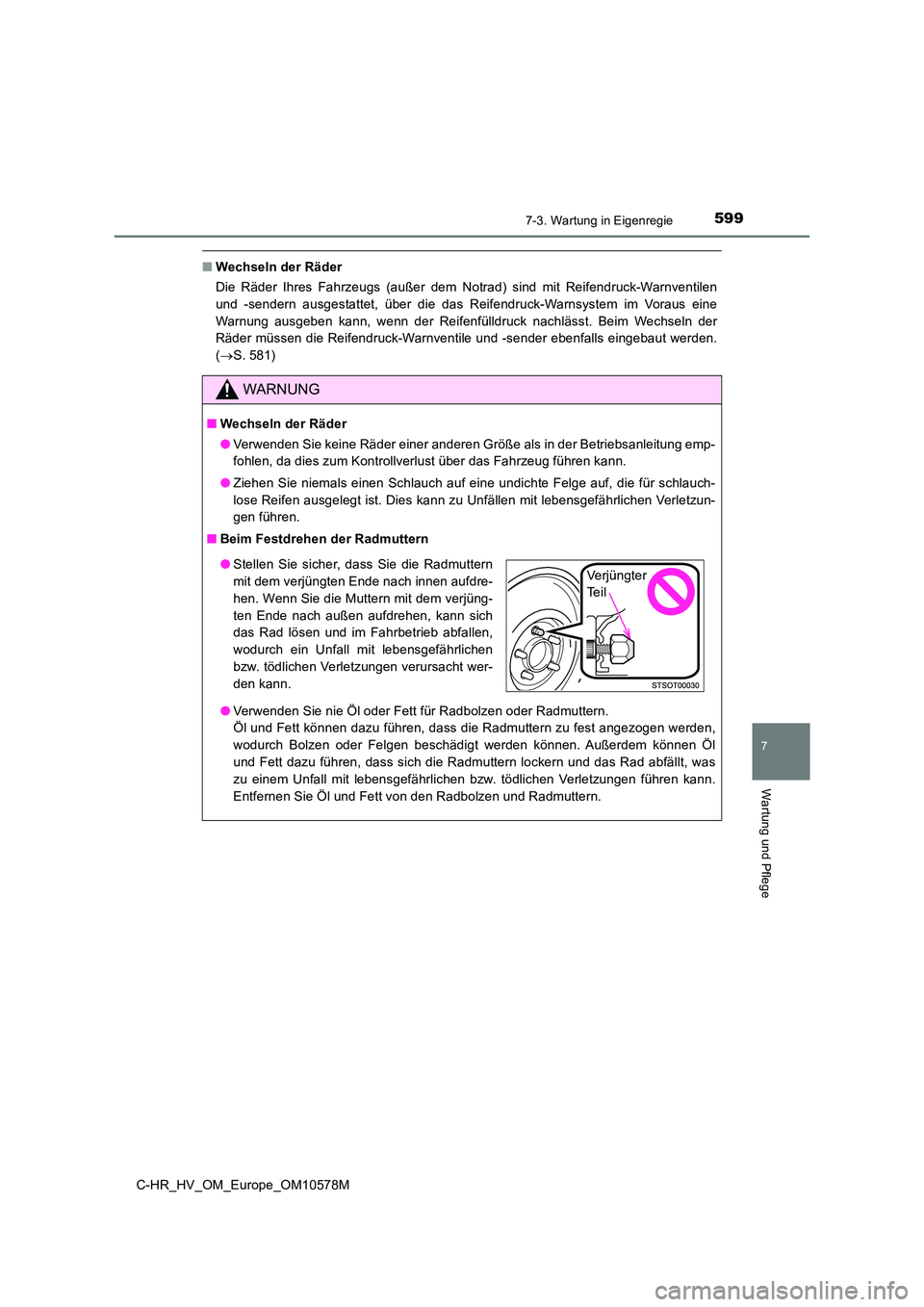

5997-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
■Wechseln der Räder
Die Räder Ihres Fahrzeugs (außer dem Notrad) sind mit Reifendruck-Warnventilen
und -sendern ausgestattet, über die das Reifendruck-Warnsystem im Voraus eine
Warnung ausgeben kann, wenn der Reifenfülldruck nachlässt. Beim Wechseln der
Räder müssen die Reifendruck-Warnventile und -sender ebenfalls eingebaut werden.
( S. 581)
WARNUNG
■Wechseln der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
● Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensgefährlichen Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
● Verwenden Sie nie Öl oder Fett für Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Felgen beschädigt werden können. Außerdem können Öl
und Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt, was
zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen führen kann.
Entfernen Sie Öl und Fett von den Radbolzen und Radmuttern.
● Stellen Sie sicher, dass Sie die Radmuttern
mit dem verjüngten Ende nach innen aufdre-
hen. Wenn Sie die Muttern mit dem verjüng-
ten Ende nach außen aufdrehen, kann sich
das Rad lösen und im Fahrbetrieb abfallen,
wodurch ein Unfall mit lebensgefährlichen
bzw. tödlichen Verletzungen verursacht wer-
den kann.
Verjüngter
Te i l

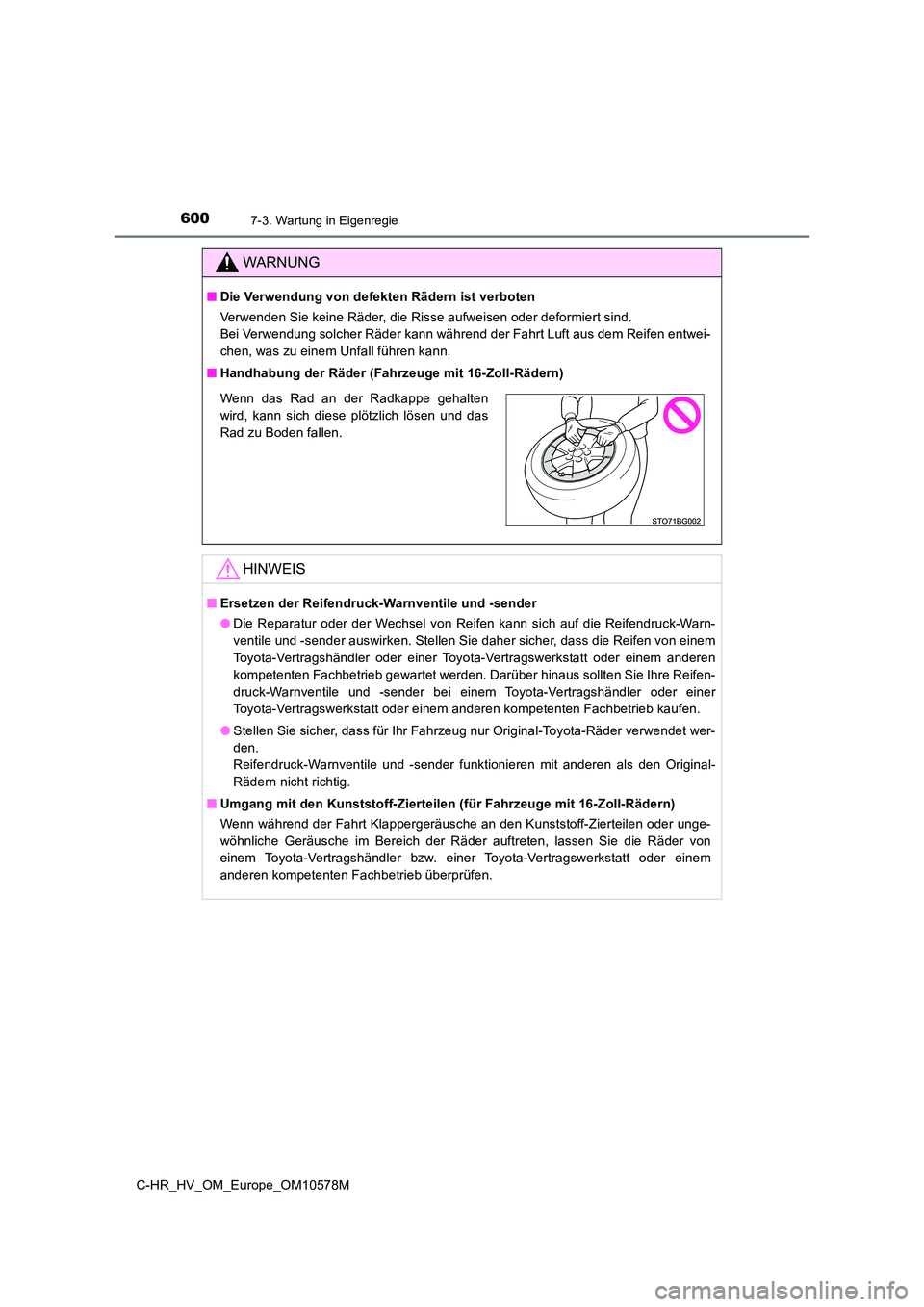

6007-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann während der Fahrt Luft aus dem Reifen entwei-
chen, was zu einem Unfall führen kann.
■ Handhabung der Räder (Fahrzeuge mit 16-Zoll-Rädern)
HINWEIS
■Ersetzen der Reifendruck-Warnventile und -sender
● Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warn-
ventile und -sender auswirken. Stellen Sie daher sicher, dass die Reifen von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb gewartet werden. Darüber hinaus sollten Sie Ihre Reifen-
druck-Warnventile und -sender bei einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb kaufen.
● Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet wer-
den.
Reifendruck-Warnventile und -sender funktionieren mit anderen als den Original-
Rädern nicht richtig.
■ Umgang mit den Kunststoff-Zierteilen (für Fahrzeuge mit 16-Zoll-Rädern)
Wenn während der Fahrt Klappergeräusche an den Kunststoff-Zierteilen oder unge-
wöhnliche Geräusche im Bereich der Räder auftreten, lassen Sie die Räder von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
Wenn das Rad an der Radkappe gehalten
wird, kann sich diese plötzlich lösen und das
Rad zu Boden fallen.
