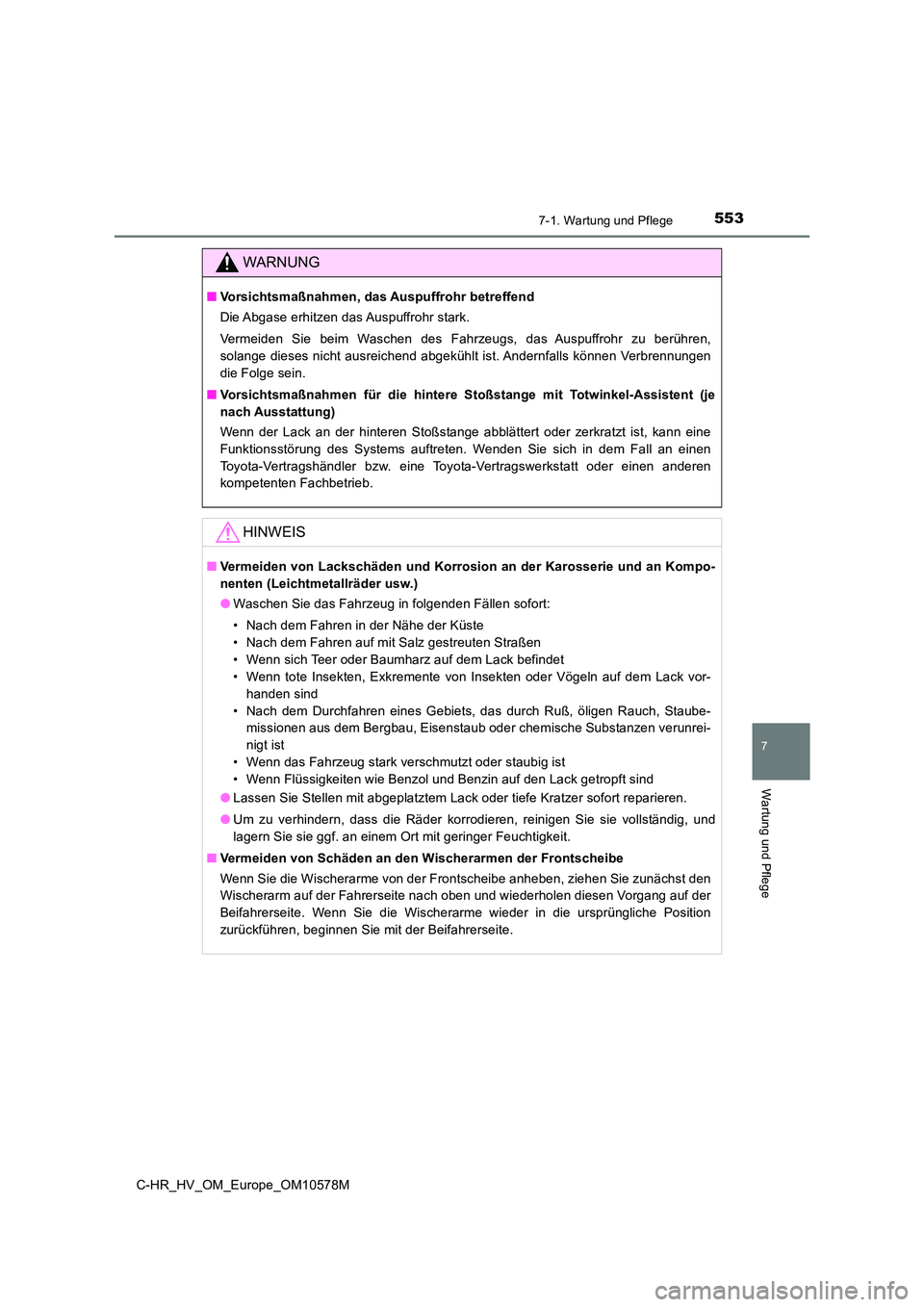

5537-1. Wartung und Pflege
7
Wartung und Pflege
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Vorsichtsmaßnahmen, das Auspuffrohr betreffend
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahrzeugs, das Auspuffrohr zu berühren,
solange dieses nicht ausreichend abgekühlt ist. Andernfalls können Verbrennungen
die Folge sein.
■ Vorsichtsmaßnahmen für die hintere Stoßstange mit Totwinkel-Assistent (je
nach Ausstattung)
Wenn der Lack an der hinteren Stoßstange abblättert oder zerkratzt ist, kann eine
Funktionsstörung des Systems auftreten. Wenden Sie sich in dem Fall an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
HINWEIS
■ Vermeiden von Lackschäden und Korrosion an der Karosserie und an Kompo-
nenten (Leichtmetallräder usw.)
● Waschen Sie das Fahrzeug in folgenden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreuten Straßen
• Wenn sich Teer oder Baumharz auf dem Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Vögeln auf dem Lack vor-
handen sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Staube-
missionen aus dem Bergbau, Eisenstaub oder chemische Substanzen verunrei-
nigt ist
• Wenn das Fahrzeug stark verschmutzt oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
● Lassen Sie Stellen mit abgeplatztem Lack oder tiefe Kratzer sofort reparieren.
● Um zu verhindern, dass die Räder korrodieren, reinigen Sie sie vollständig, und
lagern Sie sie ggf. an einem Ort mit geringer Feuchtigkeit.
■ Vermeiden von Schäden an den Wischerarmen der Frontscheibe
Wenn Sie die Wischerarme von der Frontscheibe anheben, ziehen Sie zunächst den
Wischerarm auf der Fahrerseite nach oben und wiederholen diesen Vorgang auf der
Beifahrerseite. Wenn Sie die Wischerarme wieder in die ursprüngliche Position
zurückführen, beginnen Sie mit der Beifahrerseite.

5547-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10578M
HINWEIS
■Reinigung der Außenleuchten
● Waschen Sie die Leuchten mit Sorgfalt. Verwenden Sie keine organischen Subs-
tanzen oder harte Bürsten.
Hierdurch können die Oberflächen der Leuchten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Reinigen des Fahrzeugs in einer automatischen Autowaschanlage
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter in der Position “AUTO” steht, können die Scheibenwi-
scher unerwartet anlaufen und die Wischerblätter beschädigen.
■ Verwendung einer Hochdruck-Waschanlage
● Fahrzeuge mit Heckkamera: Achten Sie beim Waschen des Fahrzeugs darauf,
dass der Wasserstrahl des Hochdruckreinigers nicht direkt auf die Kamera oder auf
den umgebenden Bereich der Kamera trifft. Durch den hohen Wasserdruck kann
es zu Funktionsstörungen des Systems kommen.
● Bringen Sie die Spitze der Düse nicht in die Nähe der Manschetten (Gummi- oder
Harzabdeckungen), der Steckerverbindungen oder der folgenden Teile. Die Teile
könnten beim Kontakt mit dem Hochdruckwasserstrahl beschädigt werden.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
● Halten Sie zwischen der Reinigungsdüse und der Fahrzeugkarosserie einen
Abstand von mindestens 30 cm ein. Andernfalls können Kunststoffteile wie Zierleis-
ten oder Stoßfänger deformiert oder beschädigt werden.
Richten Sie außerdem die Düse nicht über einen längeren Zeitraum auf ein und
dieselbe Stelle.
■ Beim Anheben der Scheibenwischerarme
Stellen Sie sicher, dass Sie die Scheibenwi-
scherarme beim Anheben an den Hakenteilen
festhalten.
Halten Sie die Scheibenwischerarme beim
Anheben nicht lediglich an den Wischerblät-
tern fest, da es dadurch zu einer Deformation
der Wischerblätter kommen kann.
Hakenteile

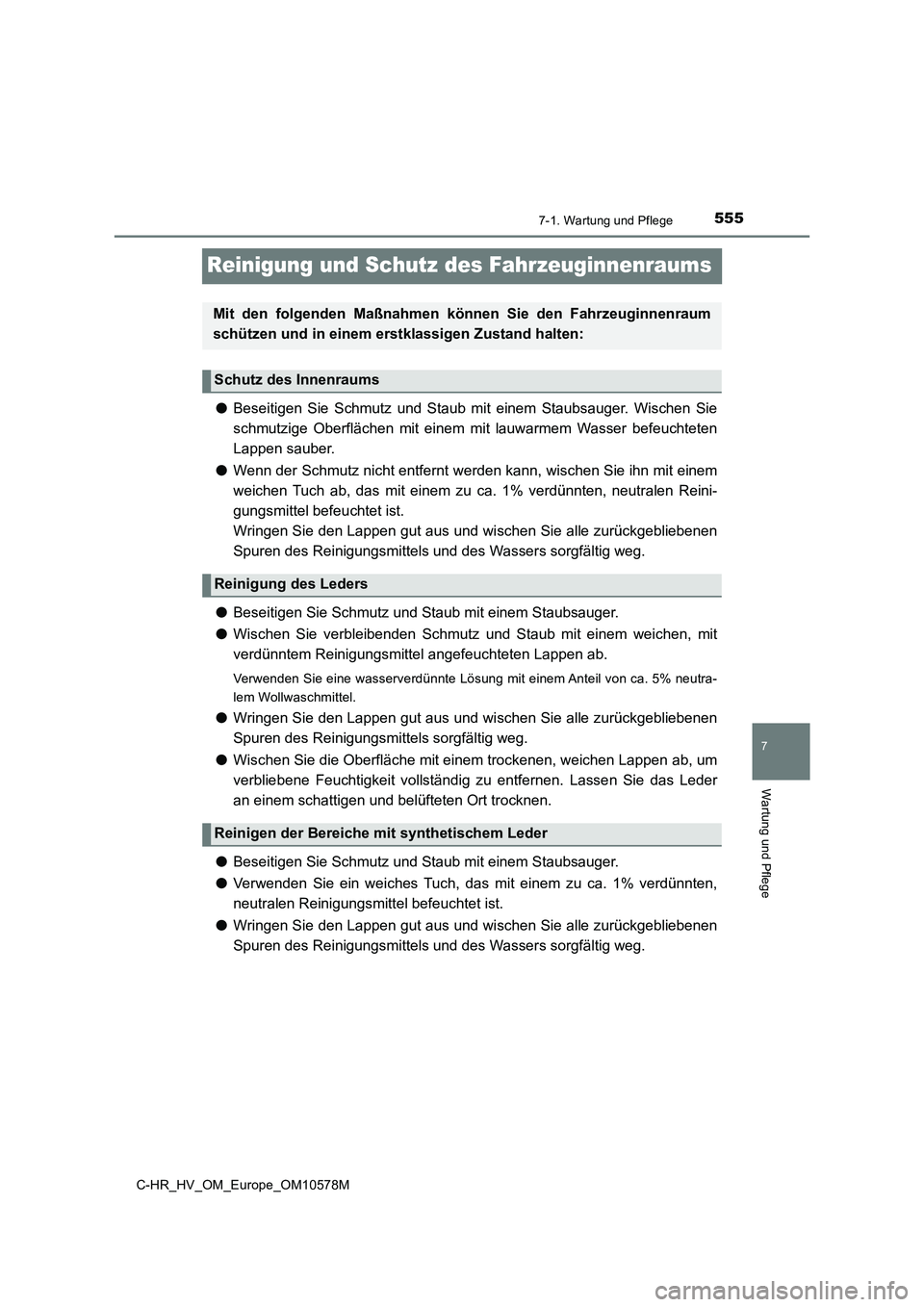

5557-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
Reinigung und Schutz des Fahrzeuginnenraums
●Beseitigen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem mit lauwarmem Wasser befeuchteten
Lappen sauber.
● Wenn der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem zu ca. 1% verdünnten, neutralen Reini-
gungsmittel befeuchtet ist.
Wringen Sie den Lappen gut aus und wi schen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie verbleibenden Schmutz und Staub mit einem weichen, mit
verdünntem Reinigungsmittel angefeuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels sorgfältig weg.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um
verbliebene Feuchtigkeit vollständig zu entfernen. Lassen Sie das Leder
an einem schattigen und belüfteten Ort trocknen.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Verwenden Sie ein weiches Tuch, das mit einem zu ca. 1% verdünnten,
neutralen Reinigungsmittel befeuchtet ist.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
Mit den folgenden Maßnahmen können Sie den Fahrzeuginnenraum
schützen und in einem erstklassigen Zustand halten:
Schutz des Innenraums
Reinigung des Leders
Reinigen der Bereiche mit synthetischem Leder

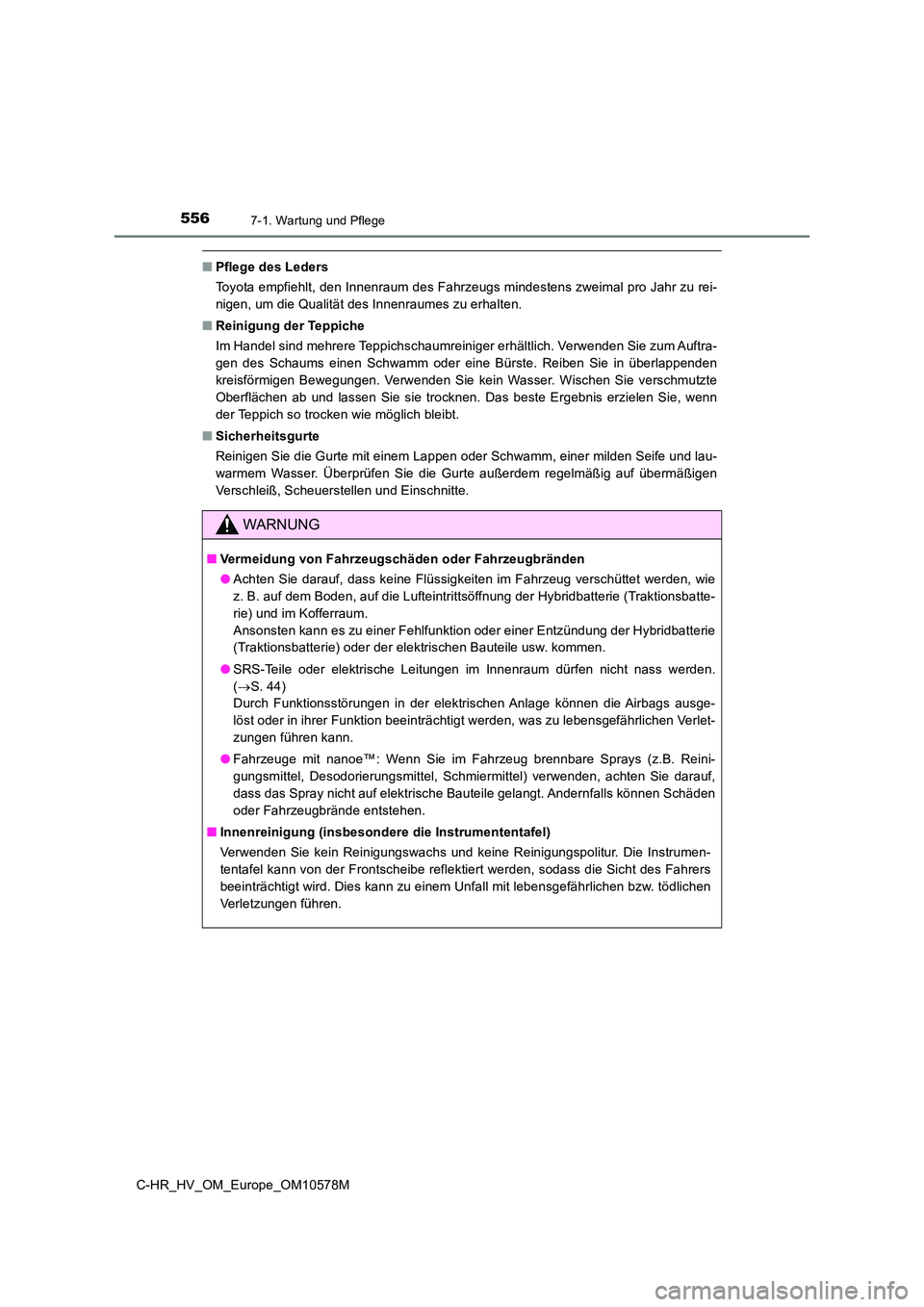

5567-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10578M
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweimal pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■ Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwenden Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
WARNUNG
■ Vermeidung von Fahrzeugschäden oder Fahrzeugbränden
● Achten Sie darauf, dass keine Flüssigkeiten im Fahrzeug verschüttet werden, wie
z. B. auf dem Boden, auf die Lufteintrittsöffnung der Hybridbatterie (Traktionsbatte-
rie) und im Kofferraum.
Ansonsten kann es zu einer Fehlfunktion oder einer Entzündung der Hybridbatterie
(Traktionsbatterie) oder der elektrischen Bauteile usw. kommen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
( S. 44)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu lebensgefährlichen Verlet-
zungen führen kann.
● Fahrzeuge mit nanoe™: Wenn Sie im Fahrzeug brennbare Sprays (z.B. Reini-
gungsmittel, Desodorierungsmittel, Schmiermittel) verwenden, achten Sie darauf,
dass das Spray nicht auf elektrische Bauteile gelangt. Andernfalls können Schäden
oder Fahrzeugbrände entstehen.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödlichen
Verletzungen führen.

5577-1. Wartung und Pflege
7
Wartung und Pflege
C-HR_HV_OM_Europe_OM10578M
HINWEIS
■Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Innenraum außer Sitze: Organische Substanzen wie Benzol oder Benzin, alkali-
sche oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenausstattung können
beschädigt werden.
■ Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Som-
mer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt werden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gelangt. Die Linse darf
außerdem nicht berührt werden. ( S. 298)
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Glasreiniger, da hierdurch
die Heizdrähte der Heckscheibenheizung beschädigt werden können. Benutzen
Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinigen. Führen Sie
die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

5587-2. Wartung
C-HR_HV_OM_Europe_OM10578M
Wartungsanforderungen
Das Wartungsprogramm muss so durchgeführt werden wie im Wartungsplan
angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “Toyota Service-
heft” oder dem “Toyota Garantieheft”.
Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Grundwerkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese Arbeiten sollten von Fachbetrieben durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobbymechaniker sind, sollten Reparaturen
und Wartungsarbeiten von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb durchgeführt werden.
Jeder Toyota-Vertragshändler bzw. jede Toyota-Vertragswerkstatt behält eine Auf-
zeichnung über die durchgeführte Wartung, was Ihnen später bei einer eventuellen
Inanspruchnahme des Garantie-Services helfen kann. Wenn Sie die Wartung Ihres
Fahrzeugs nicht einem Toyota-Fachbetrieb überlassen, sondern einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb damit beauftragen,
sollten Sie darauf bestehen, dass dieser ebenfalls eine Aufzeichnung über die
durchgeführten Wartungsarbeiten aufbewahrt.
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, ist eine
tägliche Pflege und regelmäßige Wartung unerlässlich. Toyota emp-
fiehlt folgende Wartungsmaßnahmen:
Wartungsprogramm
Wartung in Eigenregie

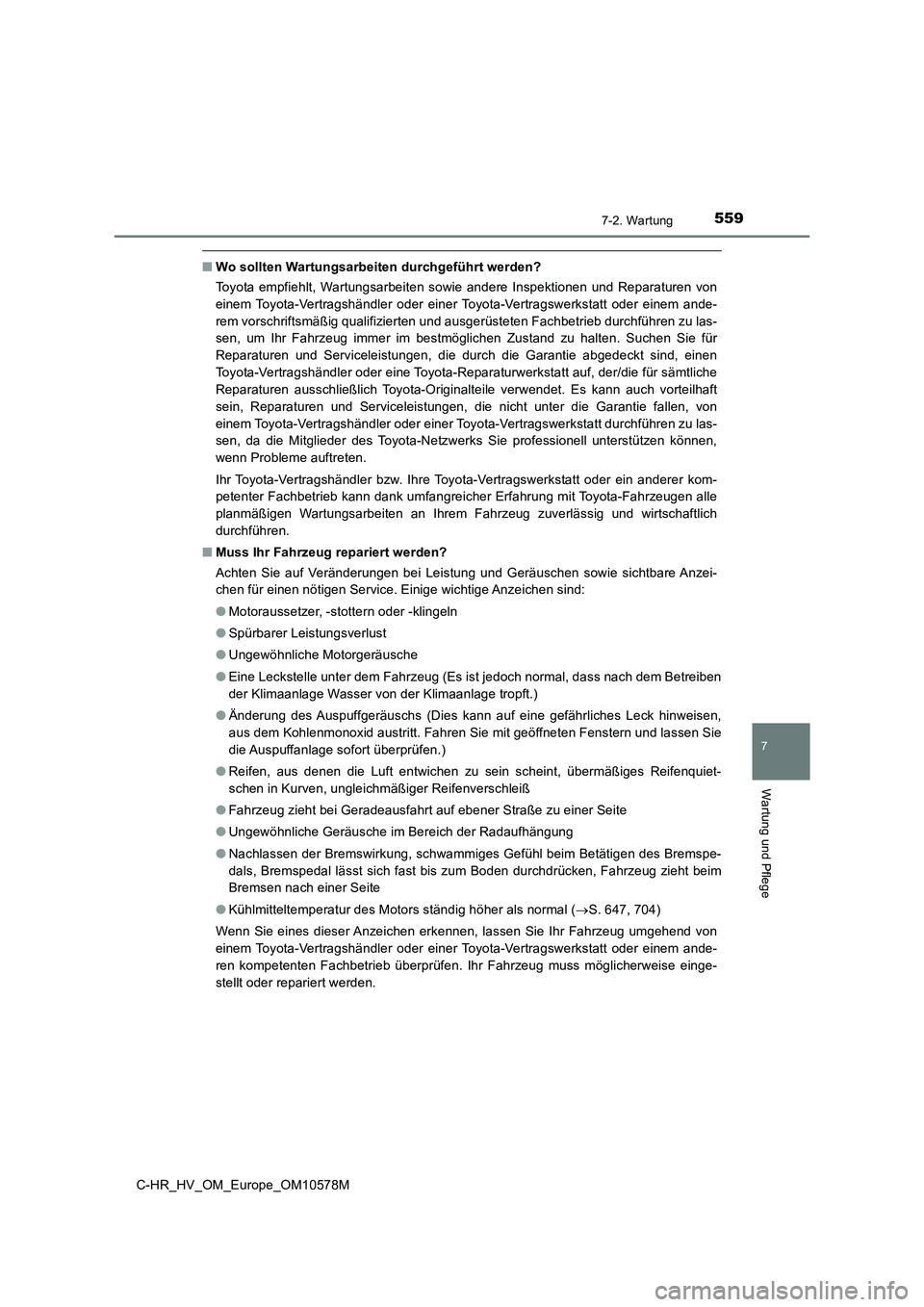

5597-2. Wartung
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
■Wo sollten Wartungsarbeiten durchgeführt werden?
Toyota empfiehlt, Wartungsarbeiten sowie andere Inspektionen und Reparaturen von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
rem vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmöglichen Zustand zu halten. Suchen Sie für
Reparaturen und Serviceleistungen, die durch die Garantie abgedeckt sind, einen
Toyota-Vertragshändler oder eine Toyota-Reparaturwerkstatt auf, der/die für sämtliche
Reparaturen ausschließlich Toyota-Originalteile verwendet. Es kann auch vorteilhaft
sein, Reparaturen und Serviceleistungen, die nicht unter die Garantie fallen, von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt durchführen zu las-
sen, da die Mitglieder des Toyota-Netzwerks Sie professionell unterstützen können,
wenn Probleme auftreten.
Ihr Toyota-Vertragshändler bzw. Ihre Toyota-Vertragswerkstatt oder ein anderer kom-
petenter Fachbetrieb kann dank umfangreicher Erfahrung mit Toyota-Fahrzeugen alle
planmäßigen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und wirtschaftlich
durchführen.
■ Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung und Geräuschen sowie sichtbare Anzei-
chen für einen nötigen Service. Einige wichtige Anzeichen sind:
● Motoraussetzer, -stottern oder -klingeln
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (Es ist jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaanlage tropft.)
● Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenstern und lassen Sie
die Auspuffanlage sofort überprüfen.)
● Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl beim Betätigen des Bremspe-
dals, Bremspedal lässt sich fast bis zum Boden durchdrücken, Fahrzeug zieht beim
Bremsen nach einer Seite
● Kühlmitteltemperatur des Motors ständig höher als normal (S. 647, 704)
Wenn Sie eines dieser Anzeichen erkennen, lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr Fahrzeug muss möglicherweise einge-
stellt oder repariert werden.

5607-2. Wartung
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der 12-Volt-Batterie
Die Pole der 12-Volt-Batterie, die Klemmen und das entsprechende Zubehör enthal-
ten Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn aus-
wirken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. ( S. 573)
