2018 TOYOTA C-HR Betriebsanleitungen (in German)

6177-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

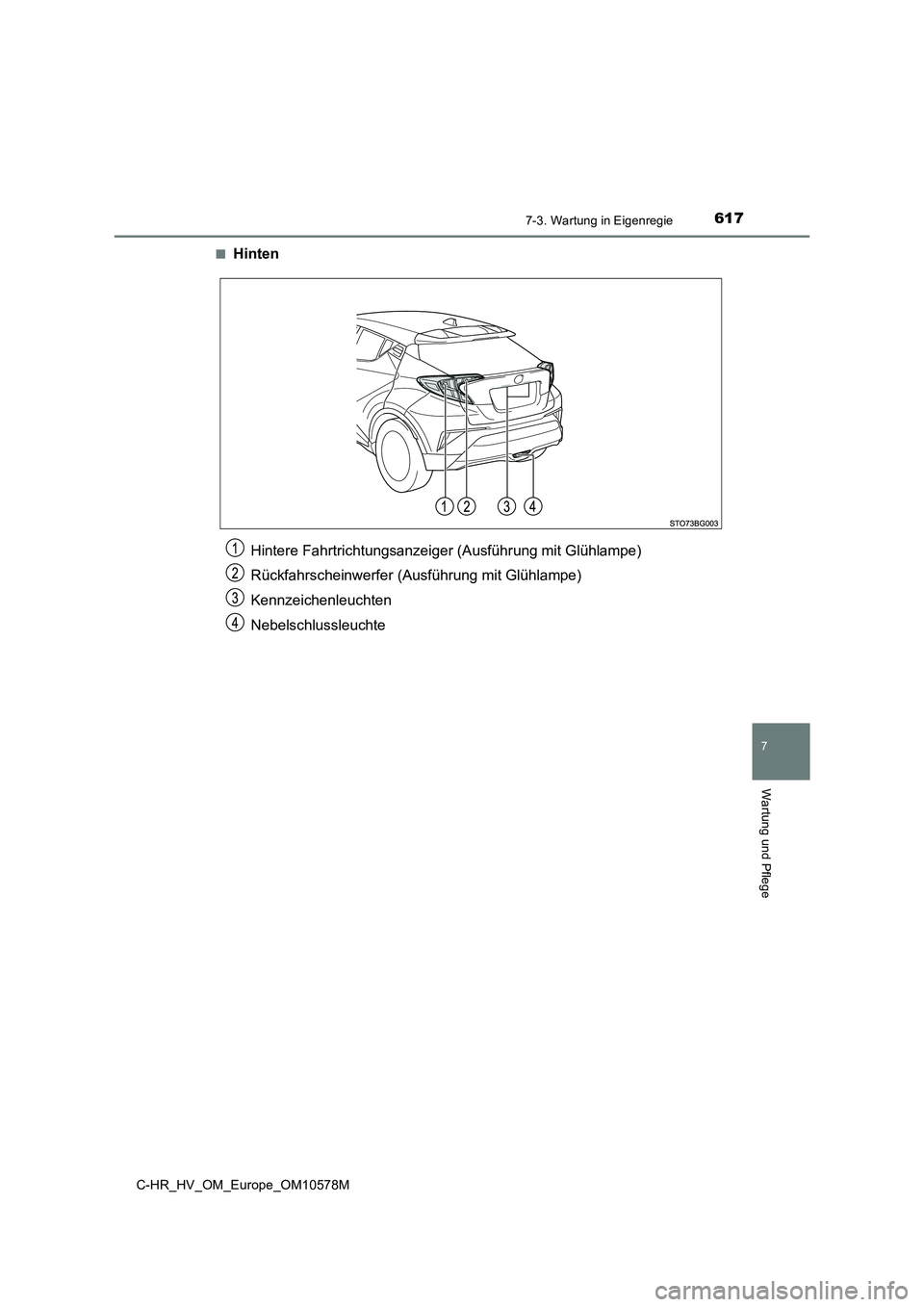

■Hinten
Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Kennzeichenleuchten
Nebelschlussleuchte

6187-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

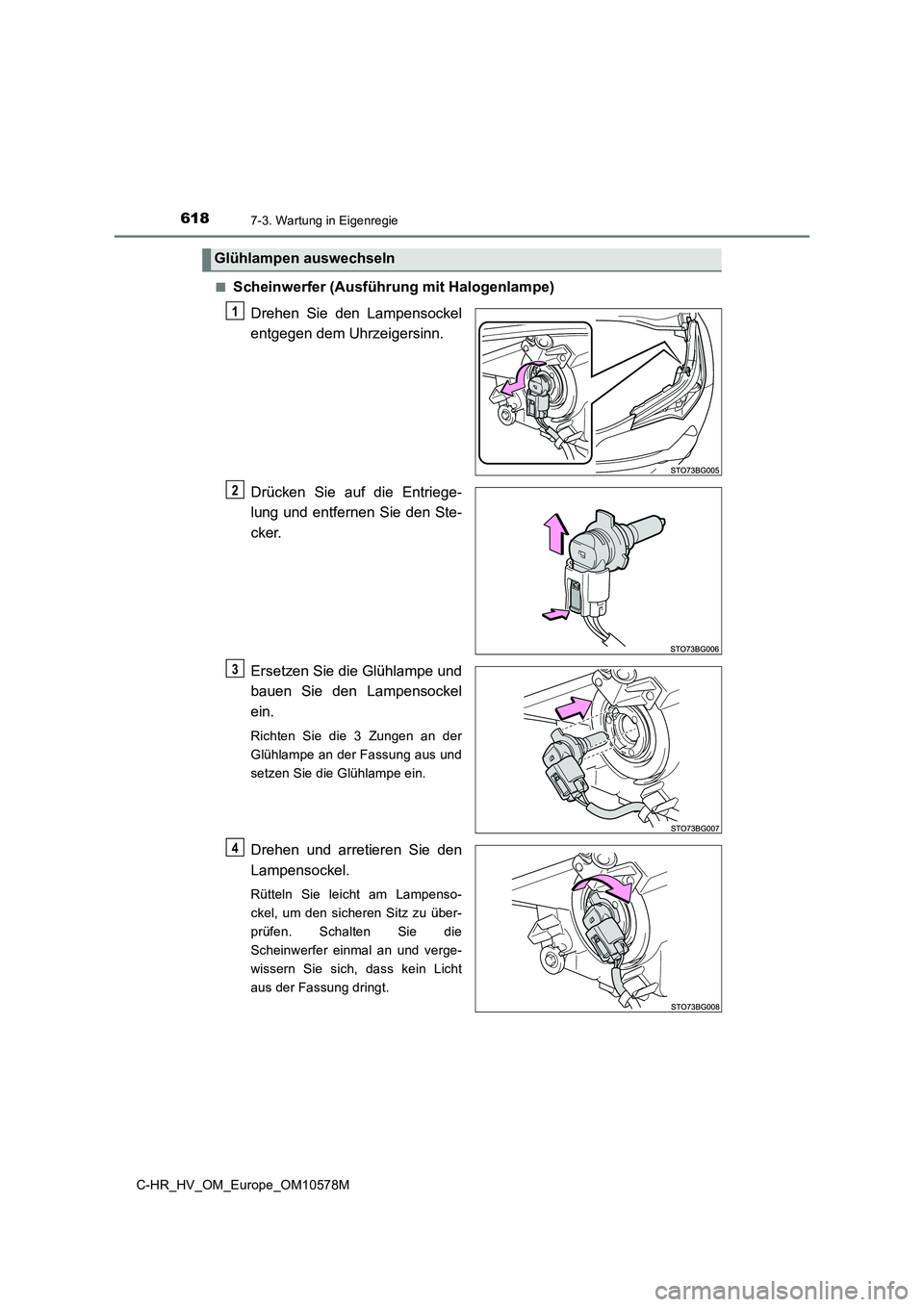

■Scheinwerfer (Ausführung mit Halogenlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
Glühlampen auswechseln
1
2
3
4

6197-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

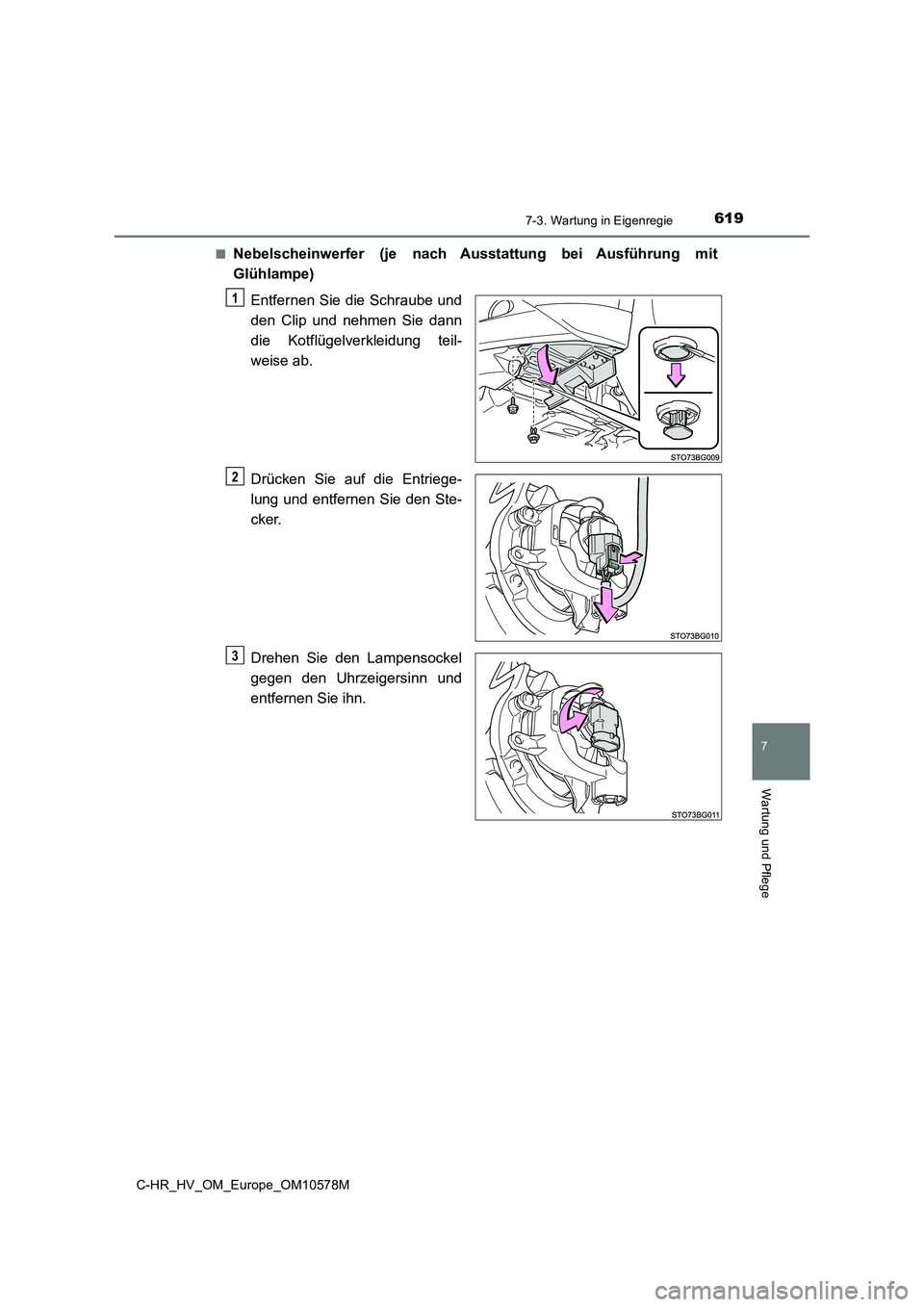

■Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)
Entfernen Sie die Schraube und
den Clip und nehmen Sie dann
die Kotflügelverkleidung teil-
weise ab.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
entfernen Sie ihn.
1
2
3

6207-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

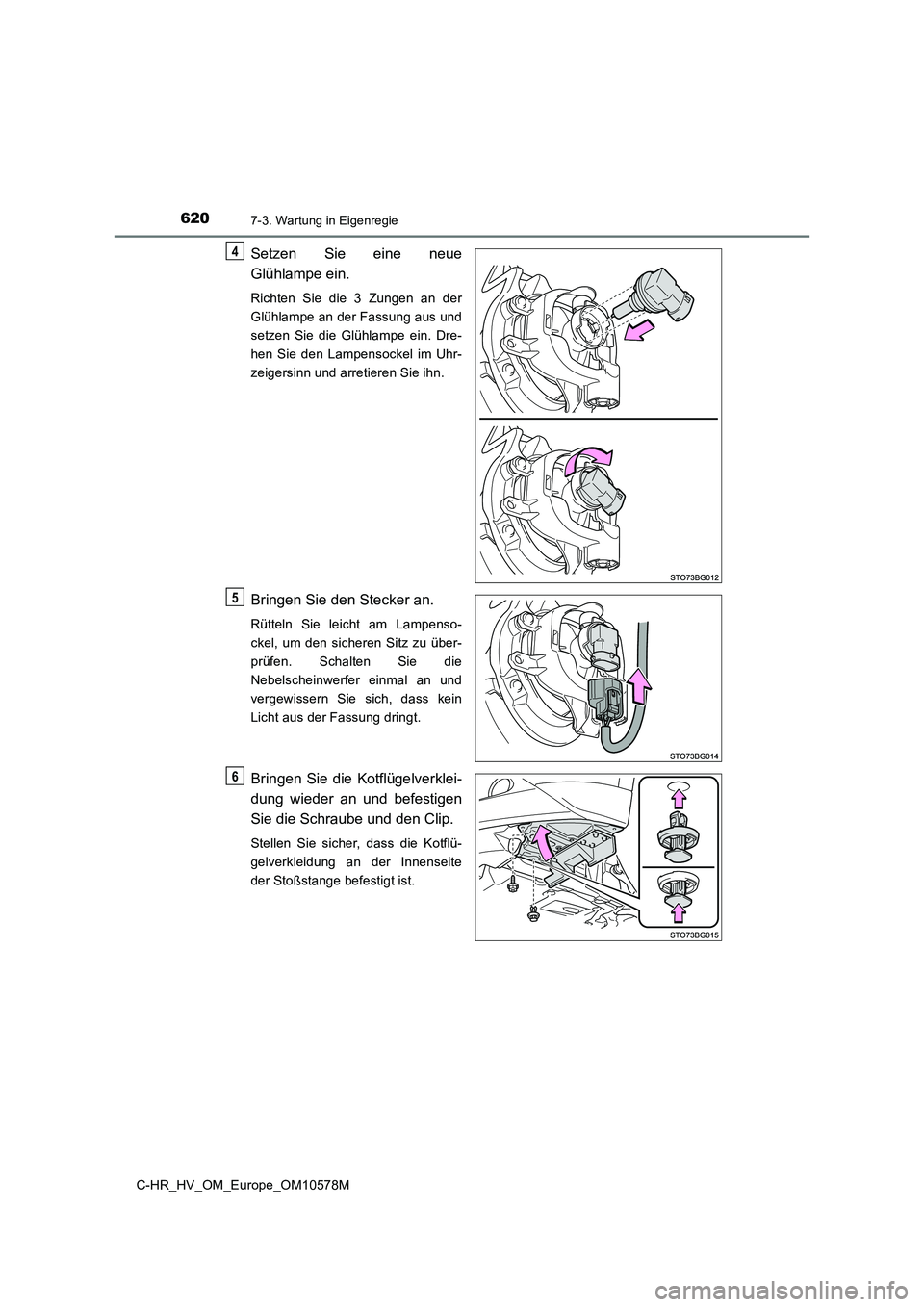

Setzen Sie eine neue
Glühlampe ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein. Dre-
hen Sie den Lampensockel im Uhr-
zeigersinn und arretieren Sie ihn.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an und befestigen
Sie die Schraube und den Clip.
Stellen Sie sicher, dass die Kotflü-
gelverkleidung an der Innenseite
der Stoßstange befestigt ist.
4
5
6

6217-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

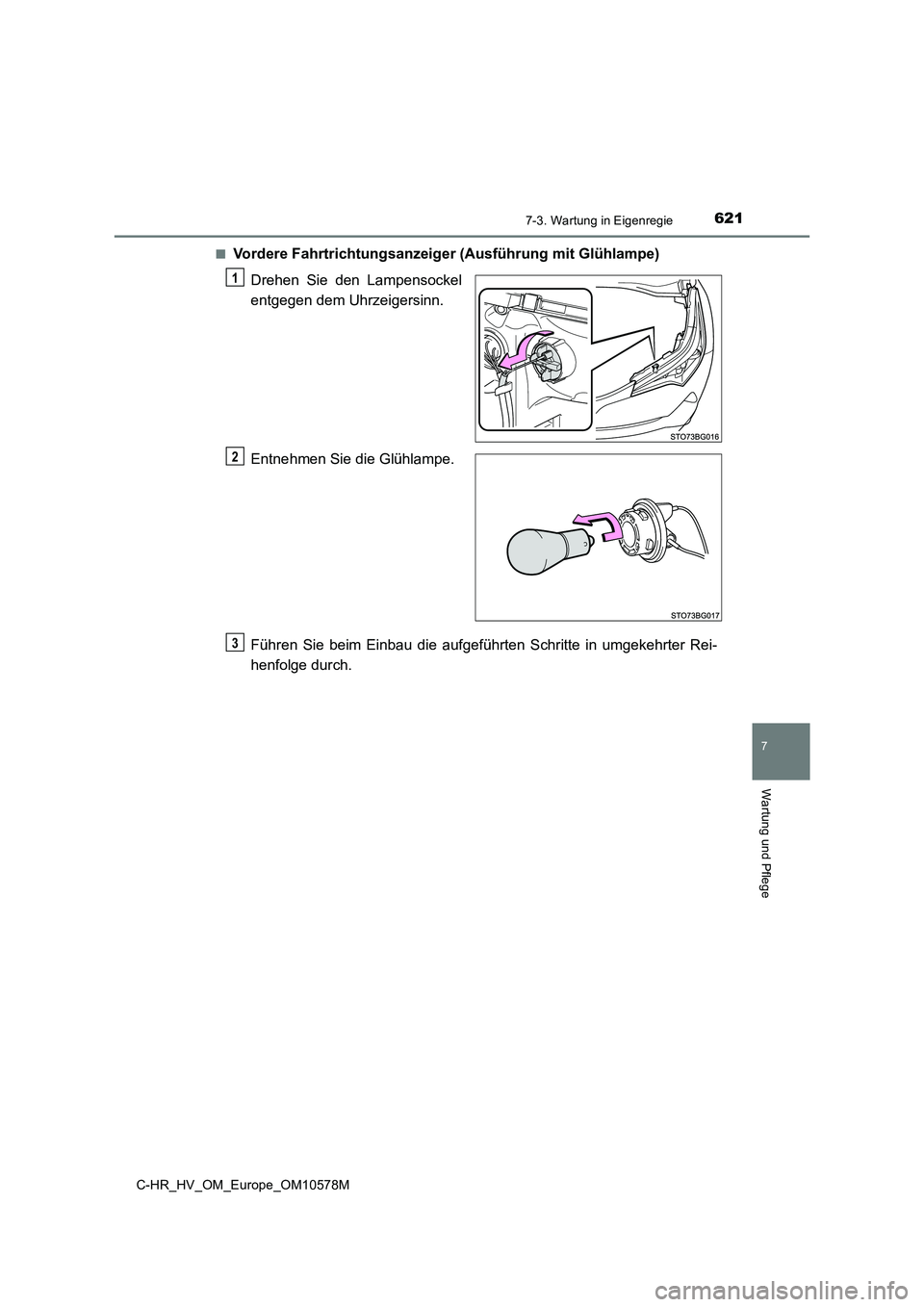

■Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

6227-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

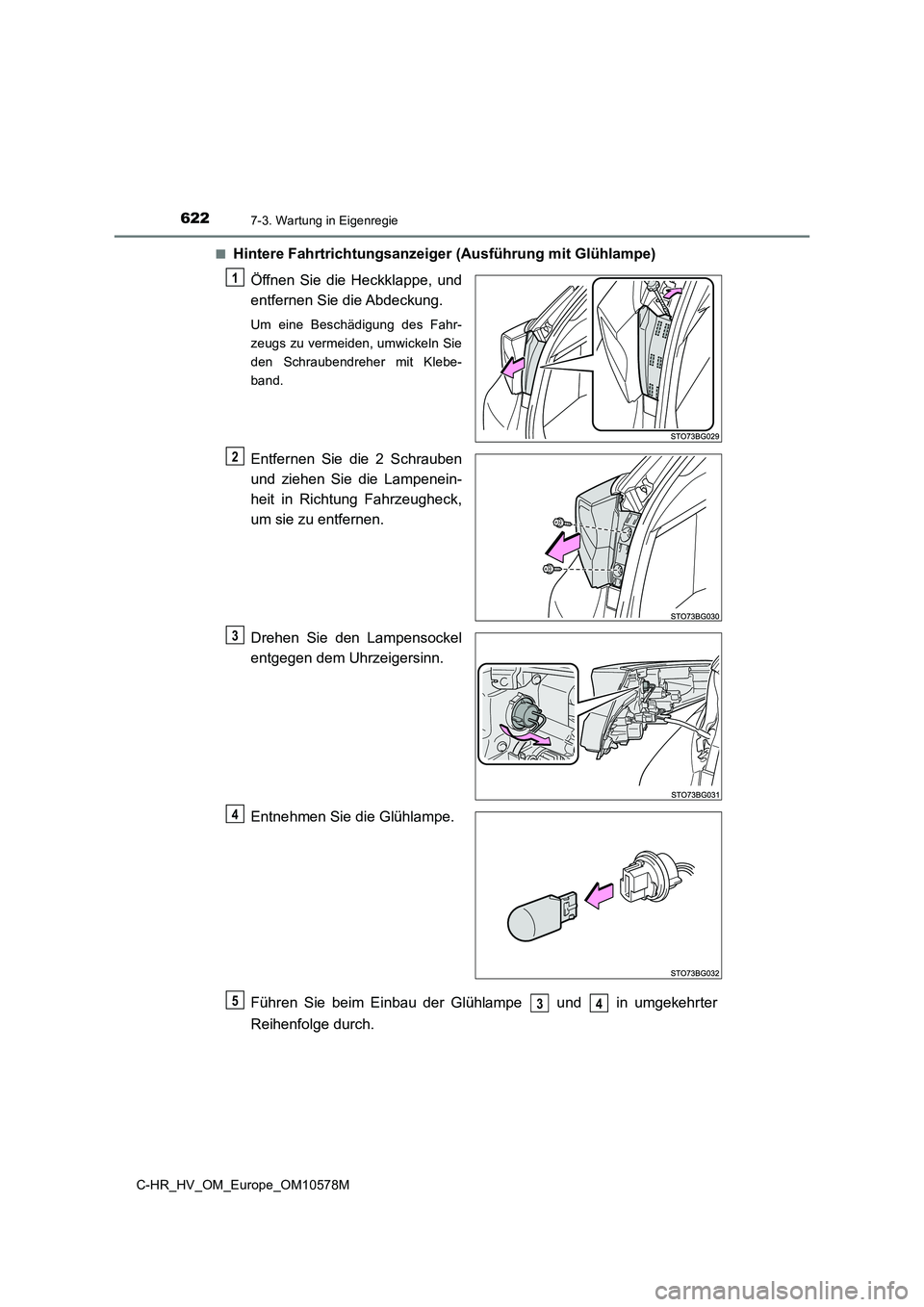

■Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie die 2 Schrauben
und ziehen Sie die Lampenein-
heit in Richtung Fahrzeugheck,
um sie zu entfernen.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau der Glühlampe und in umgekehrter
Reihenfolge durch.
1
2
3
4
534

6237-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

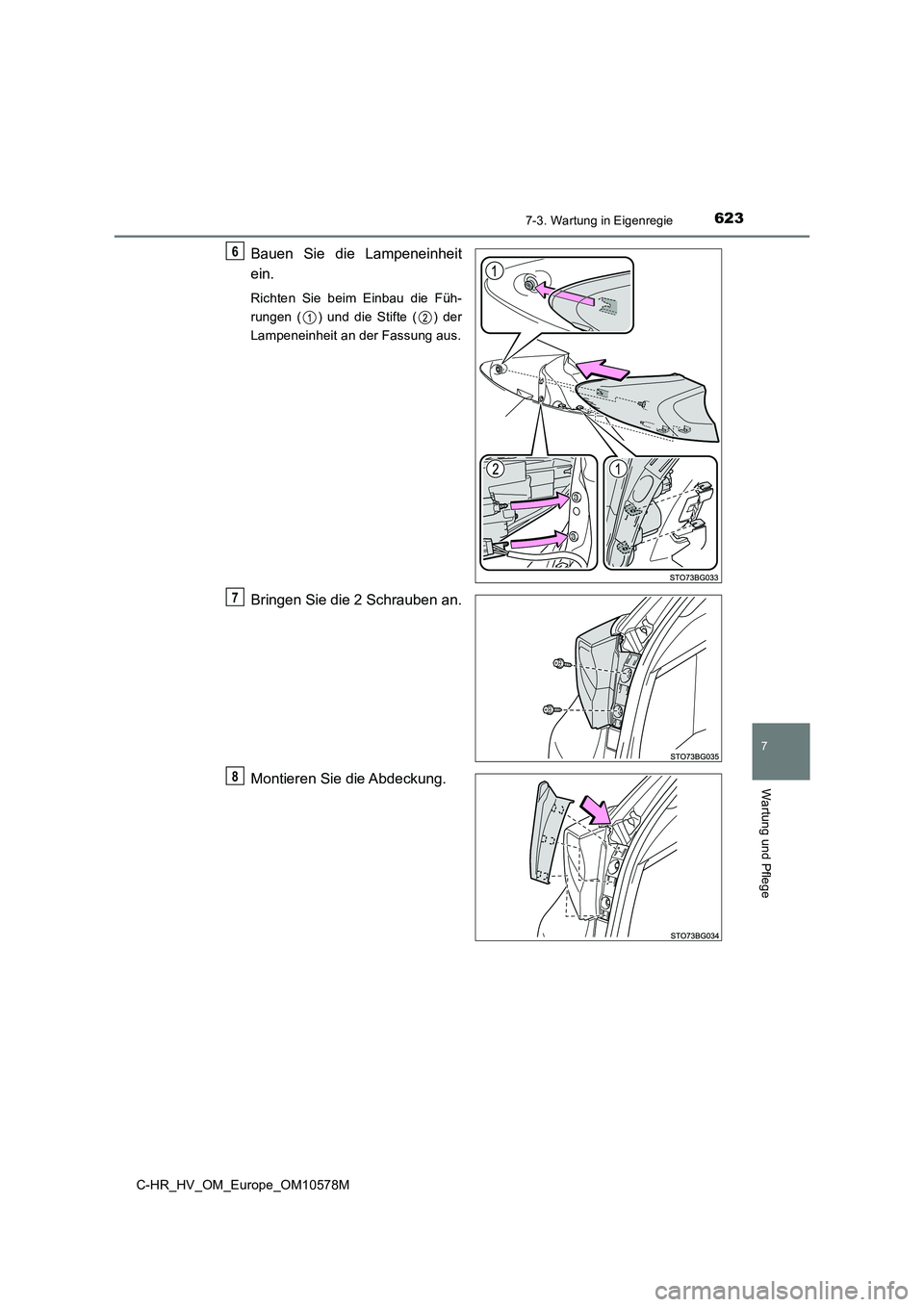

Bauen Sie die Lampeneinheit
ein.
Richten Sie beim Einbau die Füh-
rungen ( ) und die Stifte ( ) der
Lampeneinheit an der Fassung aus.
Bringen Sie die 2 Schrauben an.
Montieren Sie die Abdeckung.
6
7
8

6247-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

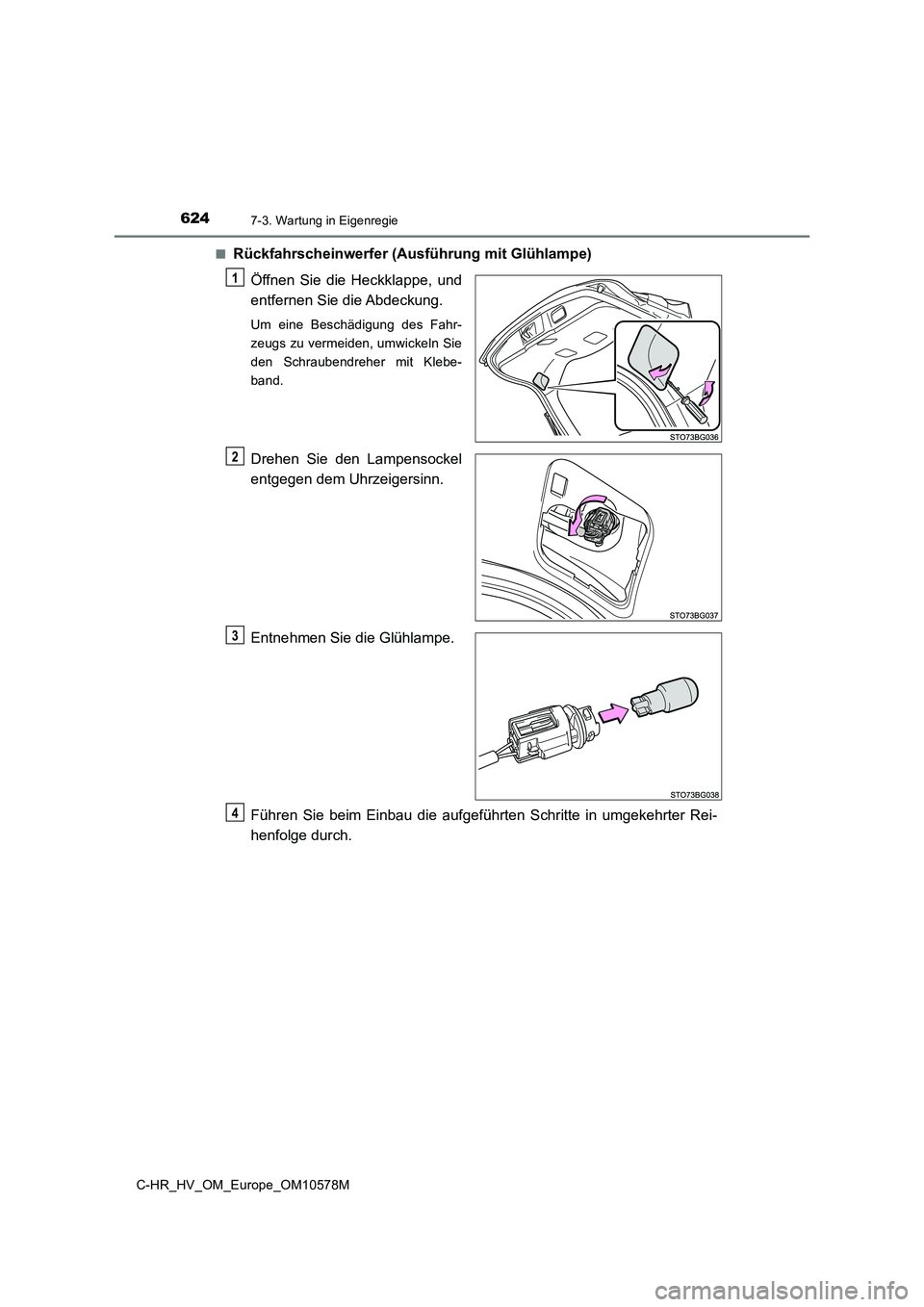

■Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4
