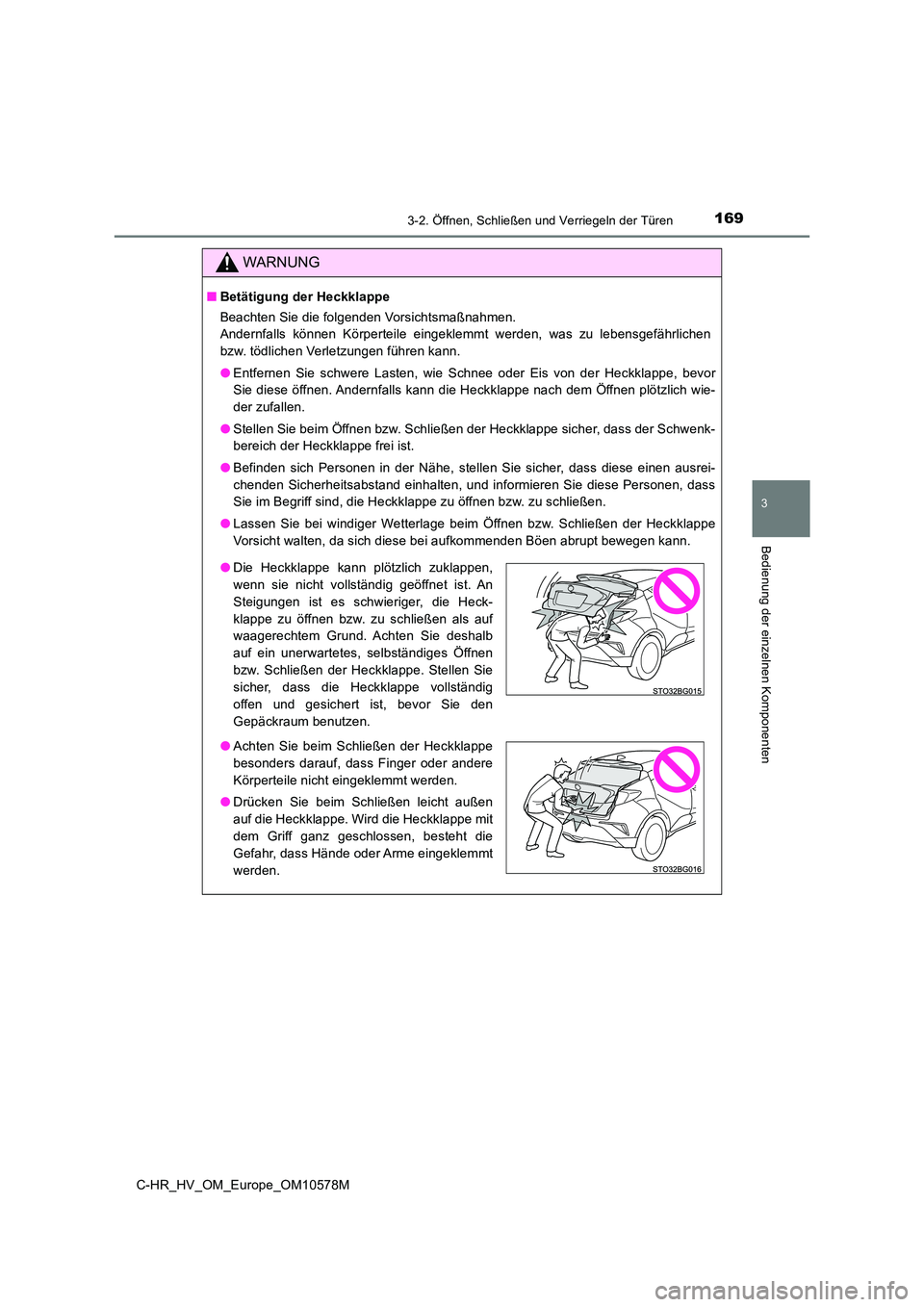

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Betätigung der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können Körperteile eingeklemmt werden, was zu lebensgefährlichen
bzw. tödlichen Verletzungen führen kann.
● Entfernen Sie schwere Lasten, wie Schnee oder Eis von der Heckklappe, bevor
Sie diese öffnen. Andernfalls kann die Heckklappe nach dem Öffnen plötzlich wie-
der zufallen.
● Stellen Sie beim Öffnen bzw. Schließen der Heckklappe sicher, dass der Schwenk-
bereich der Heckklappe frei ist.
● Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass
Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
● Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe
Vorsicht walten, da sich diese bei aufkommenden Böen abrupt bewegen kann.
● Die Heckklappe kann plötzlich zuklappen,
wenn sie nicht vollständig geöffnet ist. An
Steigungen ist es schwieriger, die Heck-
klappe zu öffnen bzw. zu schließen als auf
waagerechtem Grund. Achten Sie deshalb
auf ein unerwartetes, selbständiges Öffnen
bzw. Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
offen und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Finger oder andere
Körperteile nicht eingeklemmt werden.
● Drücken Sie beim Schließen leicht außen
auf die Heckklappe. Wird die Heckklappe mit
dem Griff ganz geschlossen, besteht die
Gefahr, dass Hände oder Arme eingeklemmt
werden.

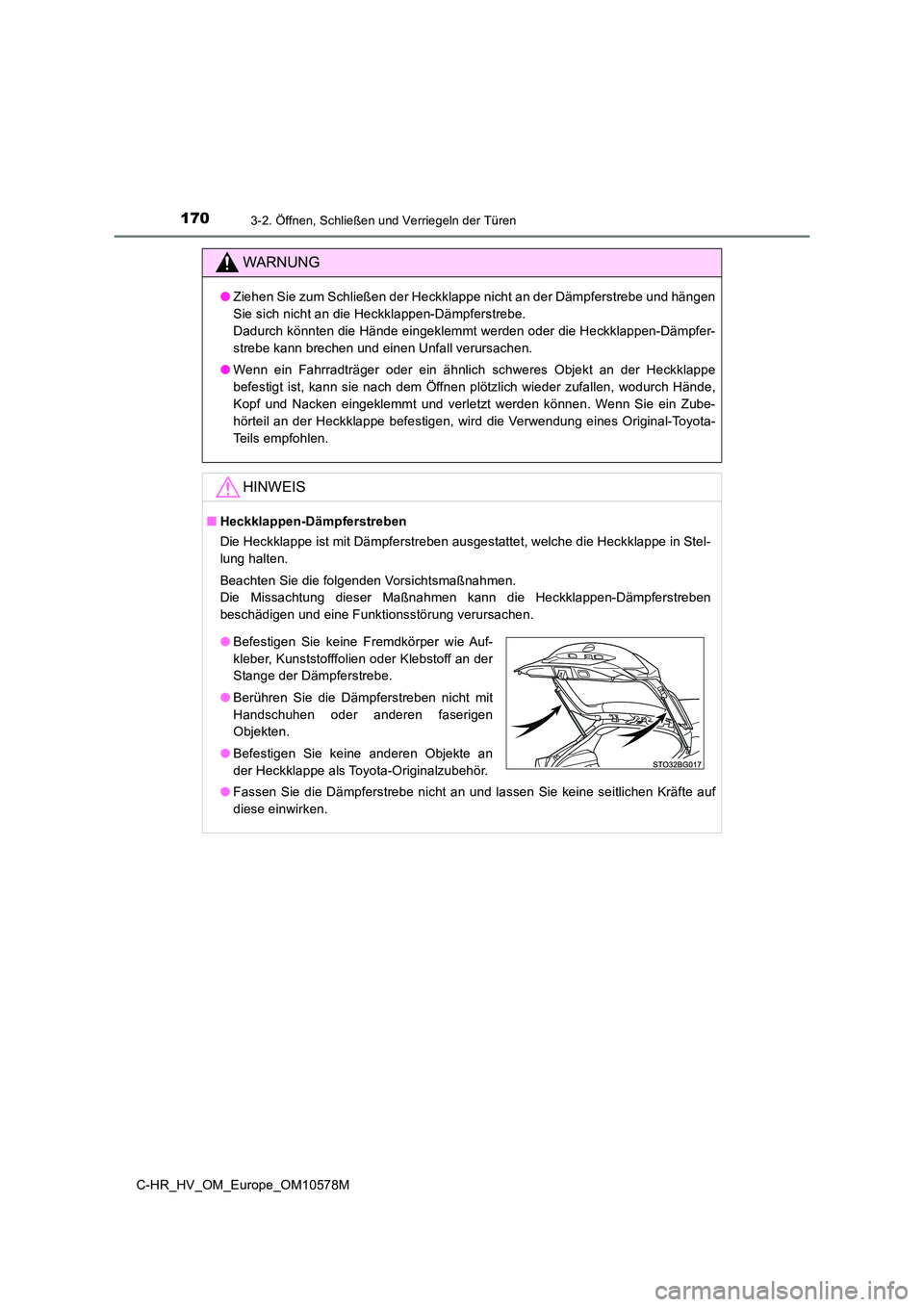

1703-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10578M
WARNUNG
●Ziehen Sie zum Schließen der Heckklappe nicht an der Dämpferstrebe und hängen
Sie sich nicht an die Heckklappen-Dämpferstrebe.
Dadurch könnten die Hände eingeklemmt werden oder die Heckklappen-Dämpfer-
strebe kann brechen und einen Unfall verursachen.
● Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe
befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände,
Kopf und Nacken eingeklemmt und verletzt werden können. Wenn Sie ein Zube-
hörteil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-
Teils empfohlen.
HINWEIS
■ Heckklappen-Dämpferstreben
Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in Stel-
lung halten.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstreben
beschädigen und eine Funktionsstörung verursachen.
● Fassen Sie die Dämpferstrebe nicht an und lassen Sie keine seitlichen Kräfte auf
diese einwirken.
● Befestigen Sie keine Fremdkörper wie Auf-
kleber, Kunststofffolien oder Klebstoff an der
Stange der Dämpferstrebe.
● Berühren Sie die Dämpferstreben nicht mit
Handschuhen oder anderen faserigen
Objekten.
● Befestigen Sie keine anderen Objekte an
der Heckklappe als Toyota-Originalzubehör.

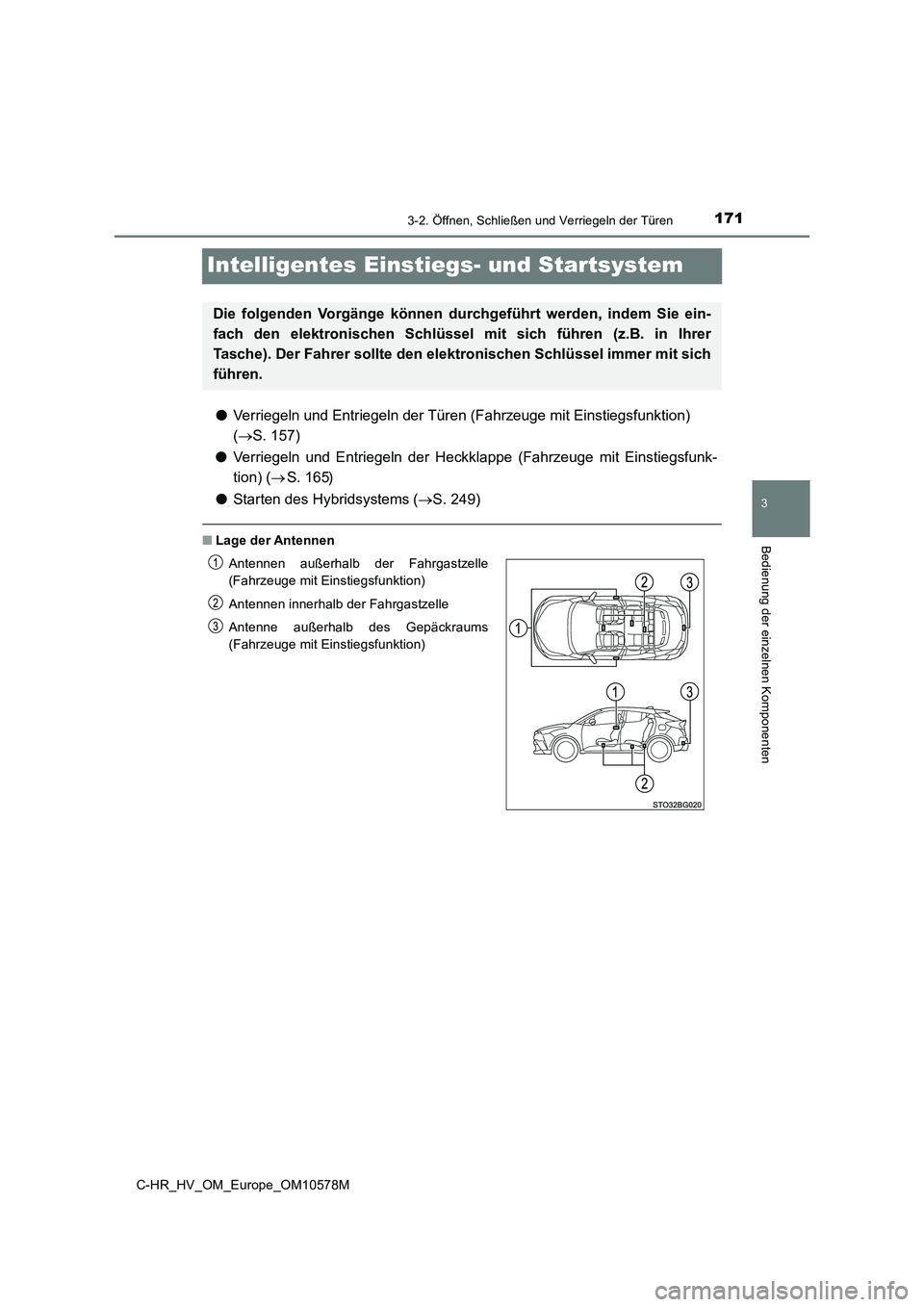

171
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10578M
Intelligentes Einstiegs- und Startsystem
●Verriegeln und Entriegeln der Türen (Fahrzeuge mit Einstiegsfunktion)
( S. 157)
● Verriegeln und Entriegeln der Heckklappe (Fahrzeuge mit Einstiegsfunk-
tion) ( S. 165)
● Starten des Hybridsystems (S. 249)
■Lage der Antennen
Die folgenden Vorgänge können durchgeführt werden, indem Sie ein-
fach den elektronischen Schlüssel mit sich führen (z.B. in Ihrer
Tasche). Der Fahrer sollte den elektronischen Schlüssel immer mit sich
führen.
Antennen außerhalb der Fahrgastzelle
(Fahrzeuge mit Einstiegsfunktion)
Antennen innerhalb der Fahrgastzelle
Antenne außerhalb des Gepäckraums
(Fahrzeuge mit Einstiegsfunktion)

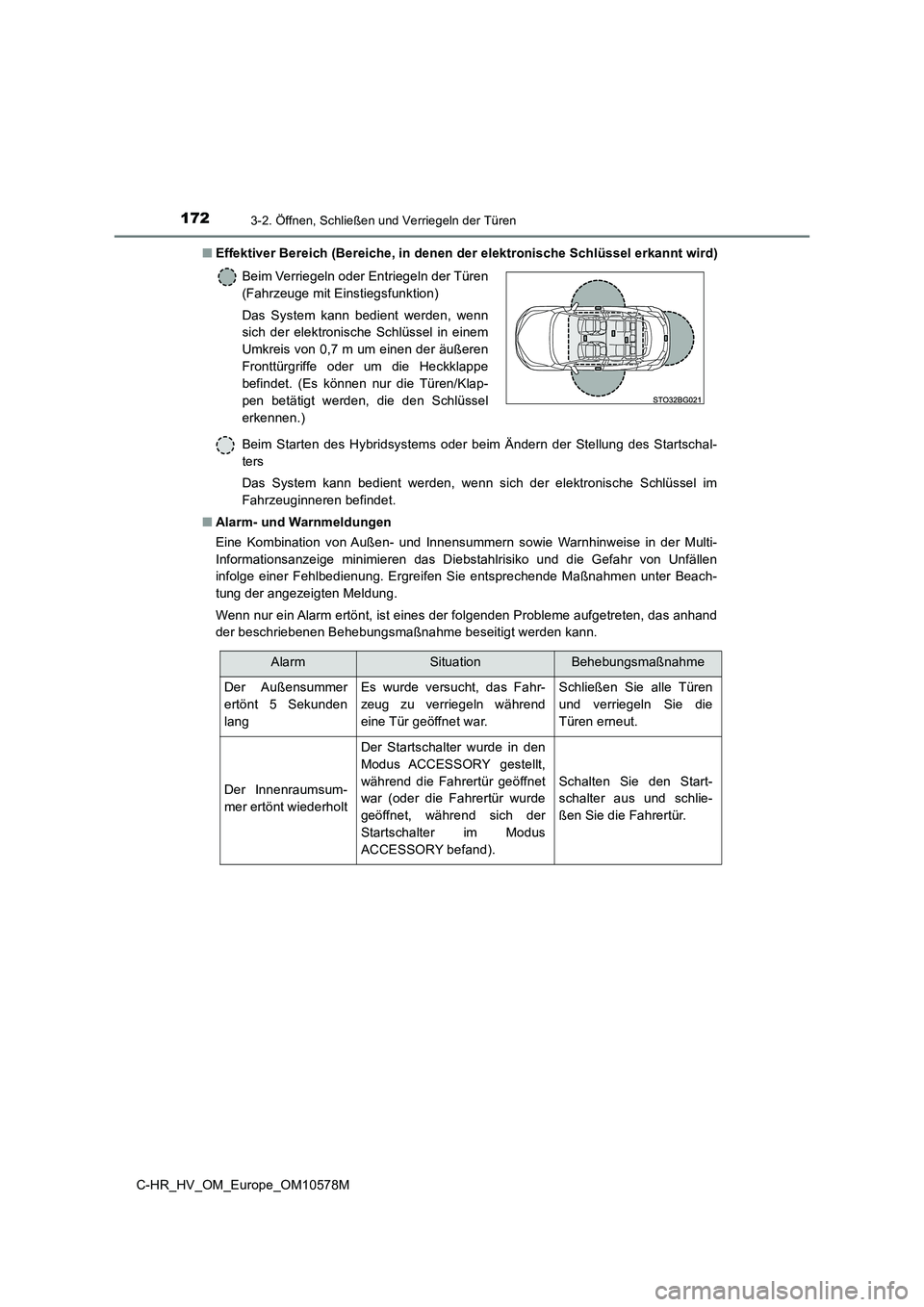

1723-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10578M
■ Effektiver Bereich (Bereiche, in denen der elektronische Schlüssel erkannt wird)
Beim Starten des Hybridsystems oder beim Ändern der Stellung des Startschal-
ters
Das System kann bedient werden, wenn sich der elektronische Schlüssel im
Fahrzeuginneren befindet.
■ Alarm- und Warnmeldungen
Eine Kombination von Außen- und Innensummern sowie Warnhinweise in der Multi-
Informationsanzeige minimieren das Diebstahlrisiko und die Gefahr von Unfällen
infolge einer Fehlbedienung. Ergreifen Sie entsprechende Maßnahmen unter Beach-
tung der angezeigten Meldung.
Wenn nur ein Alarm ertönt, ist eines der folgenden Probleme aufgetreten, das anhand
der beschriebenen Behebungsmaßnahme beseitigt werden kann.
Beim Verriegeln oder Entriegeln der Türen
(Fahrzeuge mit Einstiegsfunktion)
Das System kann bedient werden, wenn
sich der elektronische Schlüssel in einem
Umkreis von 0,7 m um einen der äußeren
Fronttürgriffe oder um die Heckklappe
befindet. (Es können nur die Türen/Klap-
pen betätigt werden, die den Schlüssel
erkennen.)
AlarmSituationBehebungsmaßnahme
Der Außensummer
ertönt 5 Sekunden
lang
Es wurde versucht, das Fahr-
zeug zu verriegeln während
eine Tür geöffnet war.
Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenraumsum-
mer ertönt wiederholt
Der Startschalter wurde in den
Modus ACCESSORY gestellt,
während die Fahrertür geöffnet
war (oder die Fahrertür wurde
geöffnet, während sich der
Startschalter im Modus
ACCESSORY befand).
Schalten Sie den Start-
schalter aus und schlie-
ßen Sie die Fahrertür.

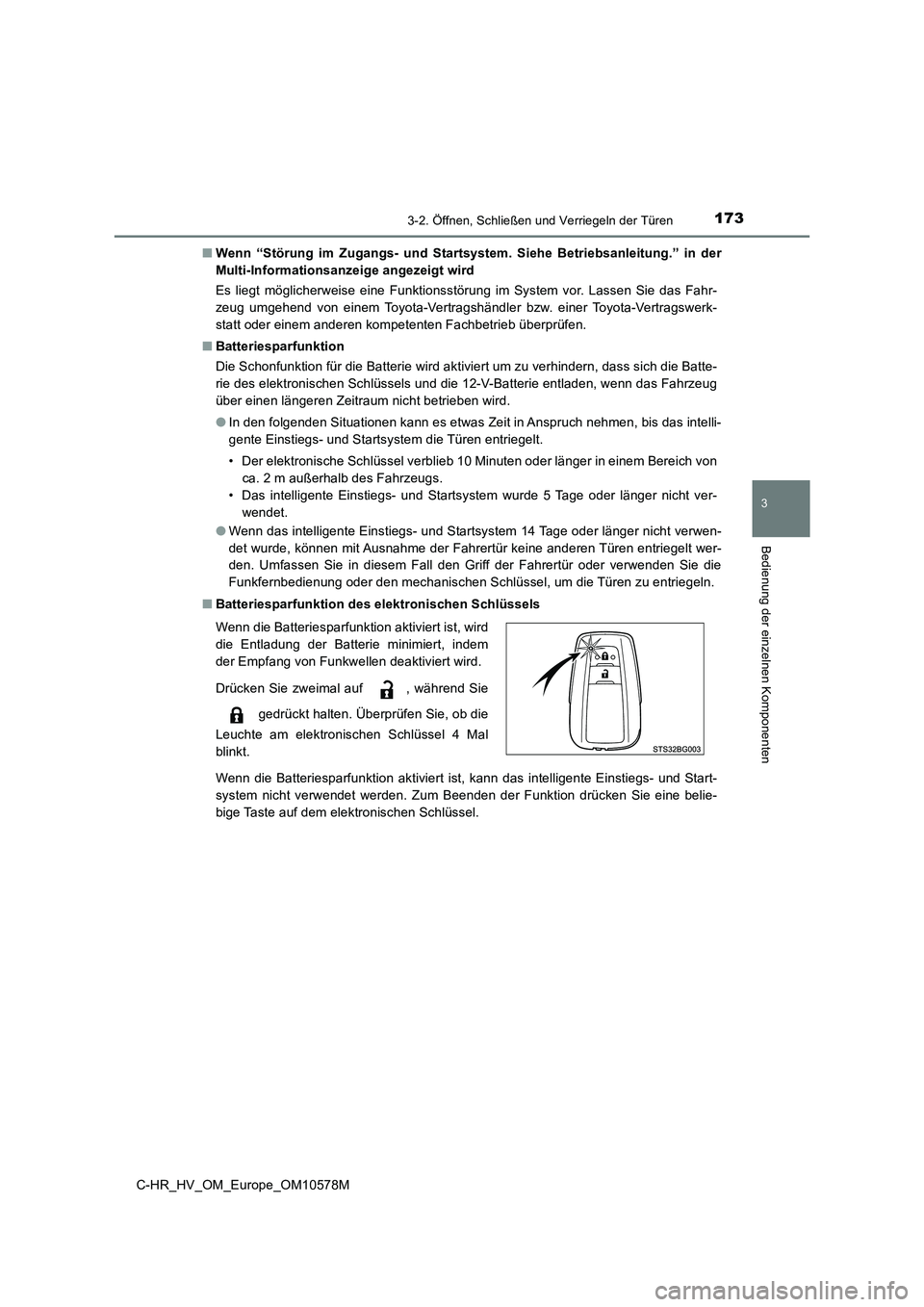

1733-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10578M
■ Wenn “Störung im Zugangs- und Startsystem. Siehe Betriebsanleitung.” in der
Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Batteriesparfunktion
Die Schonfunktion für die Batterie wird aktiviert um zu verhindern, dass sich die Batte-
rie des elektronischen Schlüssels und die 12-V-Batterie entladen, wenn das Fahrzeug
über einen längeren Zeitraum nicht betrieben wird.
● In den folgenden Situationen kann es etwas Zeit in Anspruch nehmen, bis das intelli-
gente Einstiegs- und Startsystem die Türen entriegelt.
• Der elektronische Schlüssel verblieb 10 Minuten oder länger in einem Bereich von
ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Einstiegs- und Startsystem wurde 5 Tage oder länger nicht ver-
wendet.
● Wenn das intelligente Einstiegs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, können mit Ausnahme der Fahrertür keine anderen Türen entriegelt wer-
den. Umfassen Sie in diesem Fall den Griff der Fahrertür oder verwenden Sie die
Funkfernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
■ Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, kann das intelligente Einstiegs- und Start-
system nicht verwendet werden. Zum Beenden der Funktion drücken Sie eine belie-
bige Taste auf dem elektronischen Schlüssel.
Wenn die Batteriesparfunktion aktiviert ist, wird
die Entladung der Batterie minimiert, indem
der Empfang von Funkwellen deaktiviert wird.
Drücken Sie zweimal auf , während Sie
gedrückt halten. Überprüfen Sie, ob die
Leuchte am elektronischen Schlüssel 4 Mal
blinkt.

1743-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10578M
■ Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- und Startsystem verwendet schwache Funkwellen. In fol-
genden Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- und Startsystems, der Fernbedienung und der Wegfahrsperre verhindert
wird. (Vorgehensweisen: S. 695)
● Wenn die Batterie des elektronischen Schlüssels entladen ist
● In der Nähe von Fernsehtürmen, Kraftwerken, Tankstellen, Radiosendern, Großan-
zeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder elektri-
sches Rauschen ausstrahlen
● Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder anderer drahtloser Kommunikationsgeräte
● Wenn der elektronische Schlüssel mit einem der folgenden metallischen Objekten in
Berührung kommt oder davon verdeckt ist
• Karten, an denen Aluminiumfolie angebracht ist
• Zigarettenschachteln mit Aluminiumfolie im Inneren
• Metallische Brieftaschen oder Beutel
• Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
● Wenn in der Nähe andere Schlüssel mit integrierter Fernbedienung (die Funkwellen
aussenden) verwendet werden
● Wenn der elektronische Schlüssel zusammen mit folgenden Geräten transportiert
wird, die Funkwellen aussenden
• Kofferradio, Mobiltelefon, schnurloses Telefon oder andere drahtlose Kommunika-
tionsgeräte
• Anderer elektronischer Schlüssel oder Funkschlüssel, der Funkwellen aussendet
• PCs oder PDAs (Personal Digital Assistants)
• Digitale Audioplayer
• Tragbare Spielsysteme
● Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
● Wenn sich der elektronische Schlüssel in der Nähe eines Batterieladegeräts oder
eines elektronischen Geräts befindet
● Beim Parken an einer Parkuhr

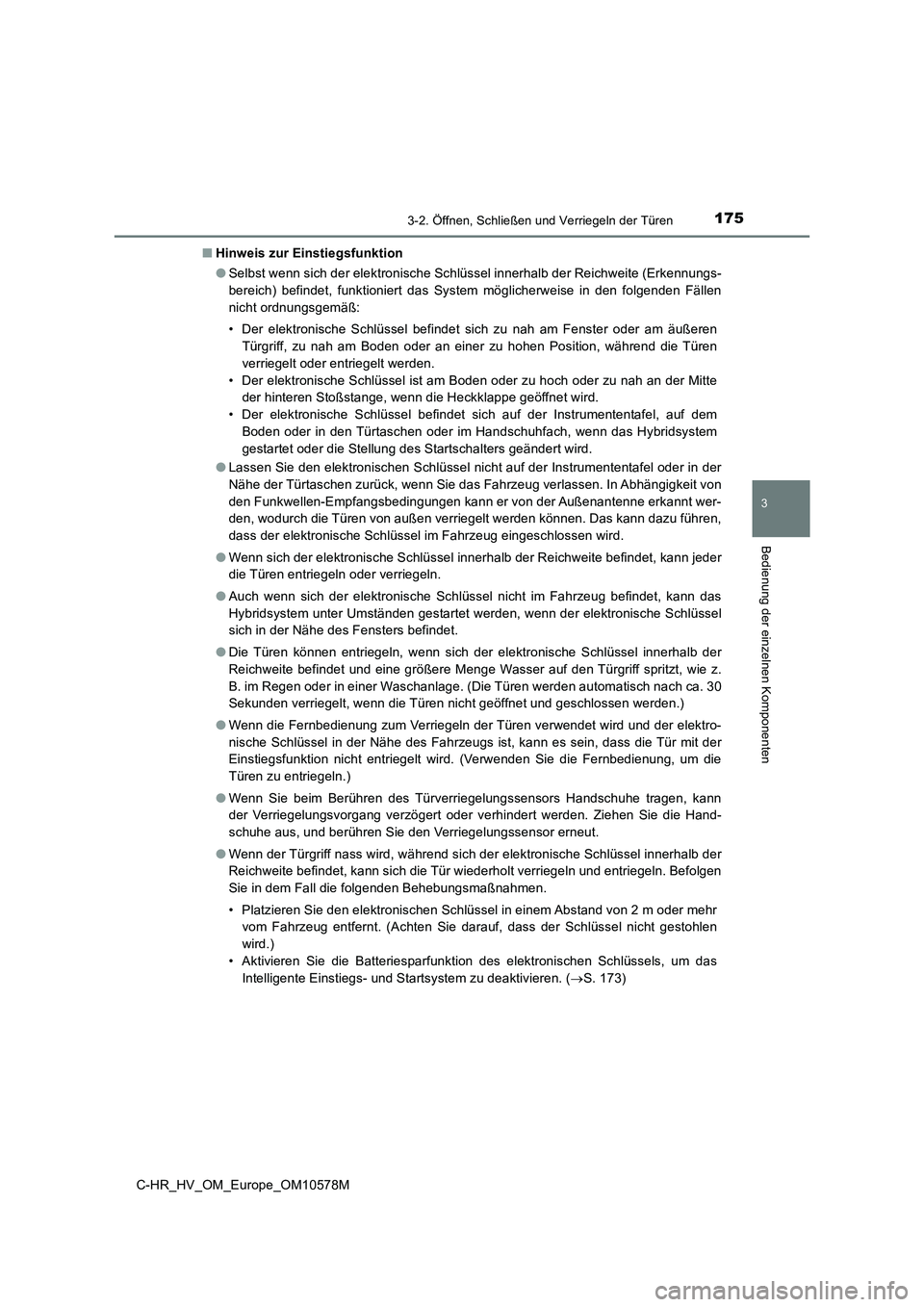

1753-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10578M
■ Hinweis zur Einstiegsfunktion
● Selbst wenn sich der elektronische Schlüssel innerhalb der Reichweite (Erkennungs-
bereich) befindet, funktioniert das System möglicherweise in den folgenden Fällen
nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich zu nah am Fenster oder am äußeren
Türgriff, zu nah am Boden oder an einer zu hohen Position, während die Türen
verriegelt oder entriegelt werden.
• Der elektronische Schlüssel ist am Boden oder zu hoch oder zu nah an der Mitte
der hinteren Stoßstange, wenn die Heckklappe geöffnet wird.
• Der elektronische Schlüssel befindet sich auf der Instrumententafel, auf dem
Boden oder in den Türtaschen oder im Handschuhfach, wenn das Hybridsystem
gestartet oder die Stellung des Startschalters geändert wird.
● Lassen Sie den elektronischen Schlüssel nicht auf der Instrumententafel oder in der
Nähe der Türtaschen zurück, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von
den Funkwellen-Empfangsbedingungen kann er von der Außenantenne erkannt wer-
den, wodurch die Türen von außen verriegelt werden können. Das kann dazu führen,
dass der elektronische Schlüssel im Fahrzeug eingeschlossen wird.
● Wenn sich der elektronische Schlüssel innerhalb der Reichweite befindet, kann jeder
die Türen entriegeln oder verriegeln.
● Auch wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann das
Hybridsystem unter Umständen gestartet werden, wenn der elektronische Schlüssel
sich in der Nähe des Fensters befindet.
● Die Türen können entriegeln, wenn sich der elektronische Schlüssel innerhalb der
Reichweite befindet und eine größere Menge Wasser auf den Türgriff spritzt, wie z.
B. im Regen oder in einer Waschanlage. (Die Türen werden automatisch nach ca. 30
Sekunden verriegelt, wenn die Türen nicht geöffnet und geschlossen werden.)
● Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahrzeugs ist, kann es sein, dass die Tür mit der
Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um die
Türen zu entriegeln.)
● Wenn Sie beim Berühren des Türverriegelungssensors Handschuhe tragen, kann
der Verriegelungsvorgang verzögert oder verhindert werden. Ziehen Sie die Hand-
schuhe aus, und berühren Sie den Verriegelungssensor erneut.
● Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Befolgen
Sie in dem Fall die folgenden Behebungsmaßnahmen.
• Platzieren Sie den elektronischen Schlüssel in einem Abstand von 2 m oder mehr
vom Fahrzeug entfernt. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das
Intelligente Einstiegs- und Startsystem zu deaktivieren. ( S. 173)

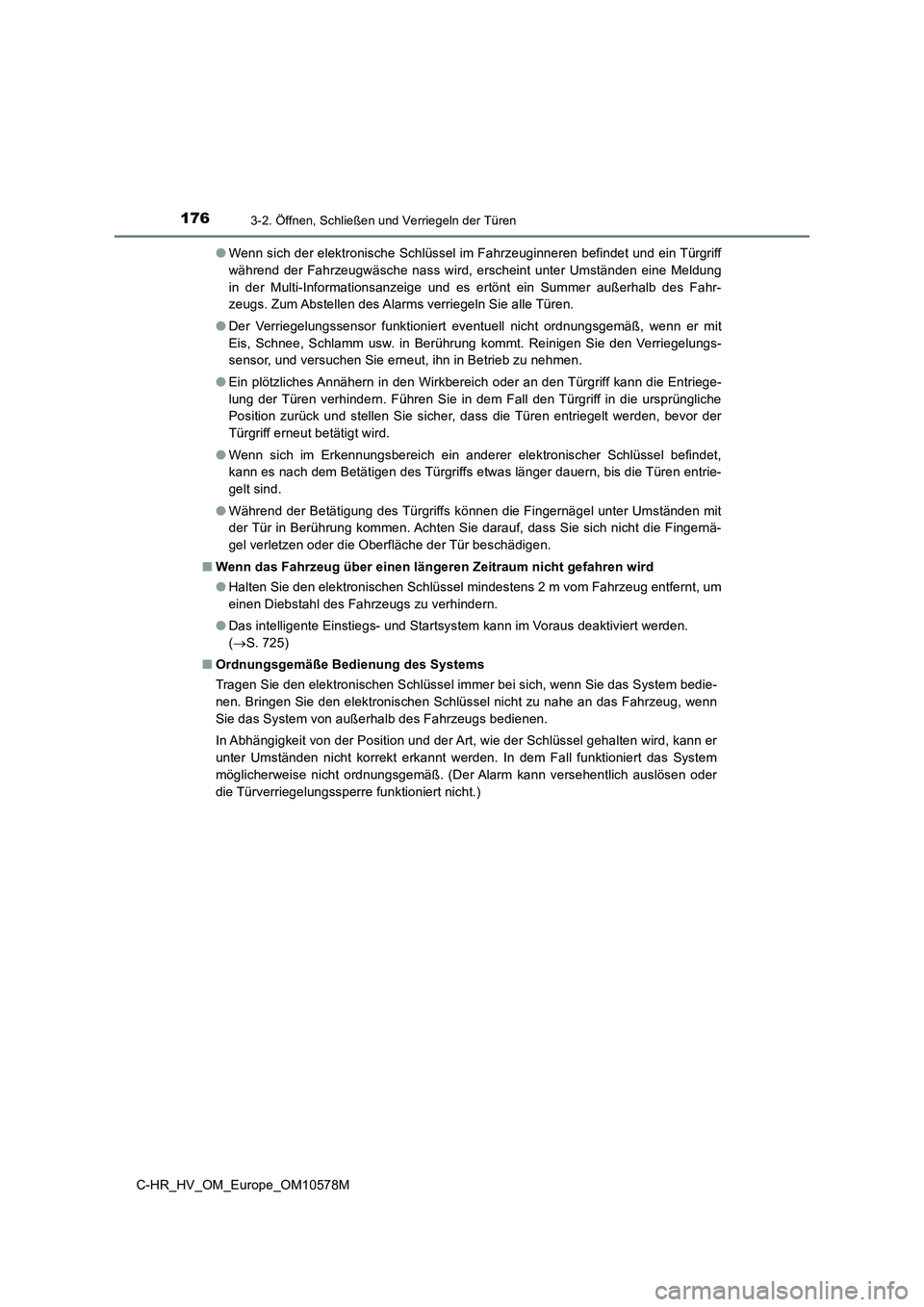

1763-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10578M
● Wenn sich der elektronische Schlüssel im Fahrzeuginneren befindet und ein Türgriff
während der Fahrzeugwäsche nass wird, erscheint unter Umständen eine Meldung
in der Multi-Informationsanzeige und es ertönt ein Summer außerhalb des Fahr-
zeugs. Zum Abstellen des Alarms verriegeln Sie alle Türen.
● Der Verriegelungssensor funktioniert eventuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-
sensor, und versuchen Sie erneut, ihn in Betrieb zu nehmen.
● Ein plötzliches Annähern in den Wirkbereich oder an den Türgriff kann die Entriege-
lung der Türen verhindern. Führen Sie in dem Fall den Türgriff in die ursprüngliche
Position zurück und stellen Sie sicher, dass die Türen entriegelt werden, bevor der
Türgriff erneut betätigt wird.
● Wenn sich im Erkennungsbereich ein anderer elektronischer Schlüssel befindet,
kann es nach dem Betätigen des Türgriffs etwas länger dauern, bis die Türen entrie-
gelt sind.
● Während der Betätigung des Türgriffs können die Fingernägel unter Umständen mit
der Tür in Berührung kommen. Achten Sie darauf, dass Sie sich nicht die Fingernä-
gel verletzen oder die Oberfläche der Tür beschädigen.
■ Wenn das Fahrzeug über einen längeren Zeitraum nicht gefahren wird
● Halten Sie den elektronischen Schlüssel mindestens 2 m vom Fahrzeug entfernt, um
einen Diebstahl des Fahrzeugs zu verhindern.
● Das intelligente Einstiegs- und Startsystem kann im Voraus deaktiviert werden.
( S. 725)
■ Ordnungsgemäße Bedienung des Systems
Tragen Sie den elektronischen Schlüssel immer bei sich, wenn Sie das System bedie-
nen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das Fahrzeug, wenn
Sie das System von außerhalb des Fahrzeugs bedienen.
In Abhängigkeit von der Position und der Art, wie der Schlüssel gehalten wird, kann er
unter Umständen nicht korrekt erkannt werden. In dem Fall funktioniert das System
möglicherweise nicht ordnungsgemäß. (Der Alarm kann versehentlich auslösen oder
die Türverriegelungssperre funktioniert nicht.)
