3454-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
Zum Ändern der eingestellten Geschwindigkeit betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit angezeigt wird.
Erhöht die Geschwindigkeit
(Außer wenn das Fahrzeug von der
Systemsteuerung im Modus für die
Abstandsregelung angehalten wurde)
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobanpassung: Drücken und halten Sie den Hebel nach oben oder unten,
um die Geschwindigkeit zu ändern, und lassen Sie den Hebel los, wenn die
gewünschte Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die eingestellte Geschwindigkeit folgen-
dermaßen erhöht oder verringert:
Feinanpassung: Um 5 km/h*1 oder 5 mph*2 bei jeder Betätigung des Hebels
Grobanpassung: Erhöht oder verringert die Geschwindigkeit in Schritten von 5 km/h*1
oder 5 mph*2, so lange der Hebel gehalten wird
Im Konstantgeschwindigkeitsregelungsmodus ( S. 349) wird die eingestellte
Geschwindigkeit folgendermaßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2 bei jeder Betätigung des Hebels
Grobanpassung: Die Geschwindigkeit ändert sich kontinuierlich, während der
Hebel gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Anpassen der Sollgeschwindigkeit

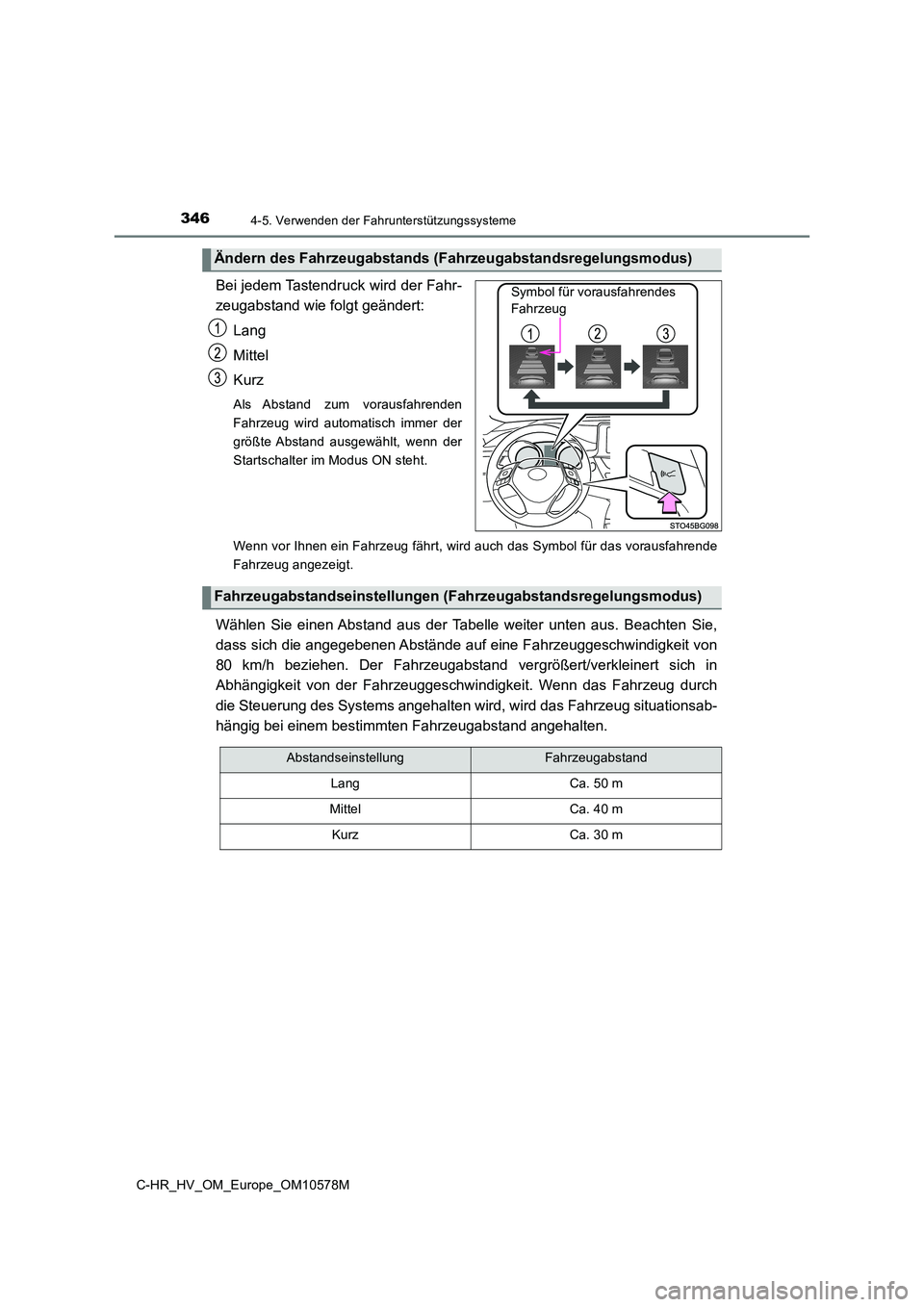

3464-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
Bei jedem Tastendruck wird der Fahr-
zeugabstand wie folgt geändert:
Lang
Mittel
Kurz
Als Abstand zum vorausfahrenden
Fahrzeug wird automatisch immer der
größte Abstand ausgewählt, wenn der
Startschalter im Modus ON steht.
Wenn vor Ihnen ein Fahrzeug fährt, wird auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Wählen Sie einen Abstand aus der Tabelle weiter unten aus. Beachten Sie,
dass sich die angegebenen Abstände auf eine Fahrzeuggeschwindigkeit von
80 km/h beziehen. Der Fahrzeugabstand vergrößert/verkleinert sich in
Abhängigkeit von der Fahrzeuggeschwindigkeit. Wenn das Fahrzeug durch
die Steuerung des Systems angehalten wird, wird das Fahrzeug situationsab-
hängig bei einem bestimmten Fahrzeugabstand angehalten.
Ändern des Fahrzeugabstands (Fahrzeugabstandsregelungsmodus)
Symbol für vorausfahrendes
Fahrzeug
Fahrzeugabstandseinstellungen (F ahrzeugabstandsregelungsmodus)
AbstandseinstellungFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m

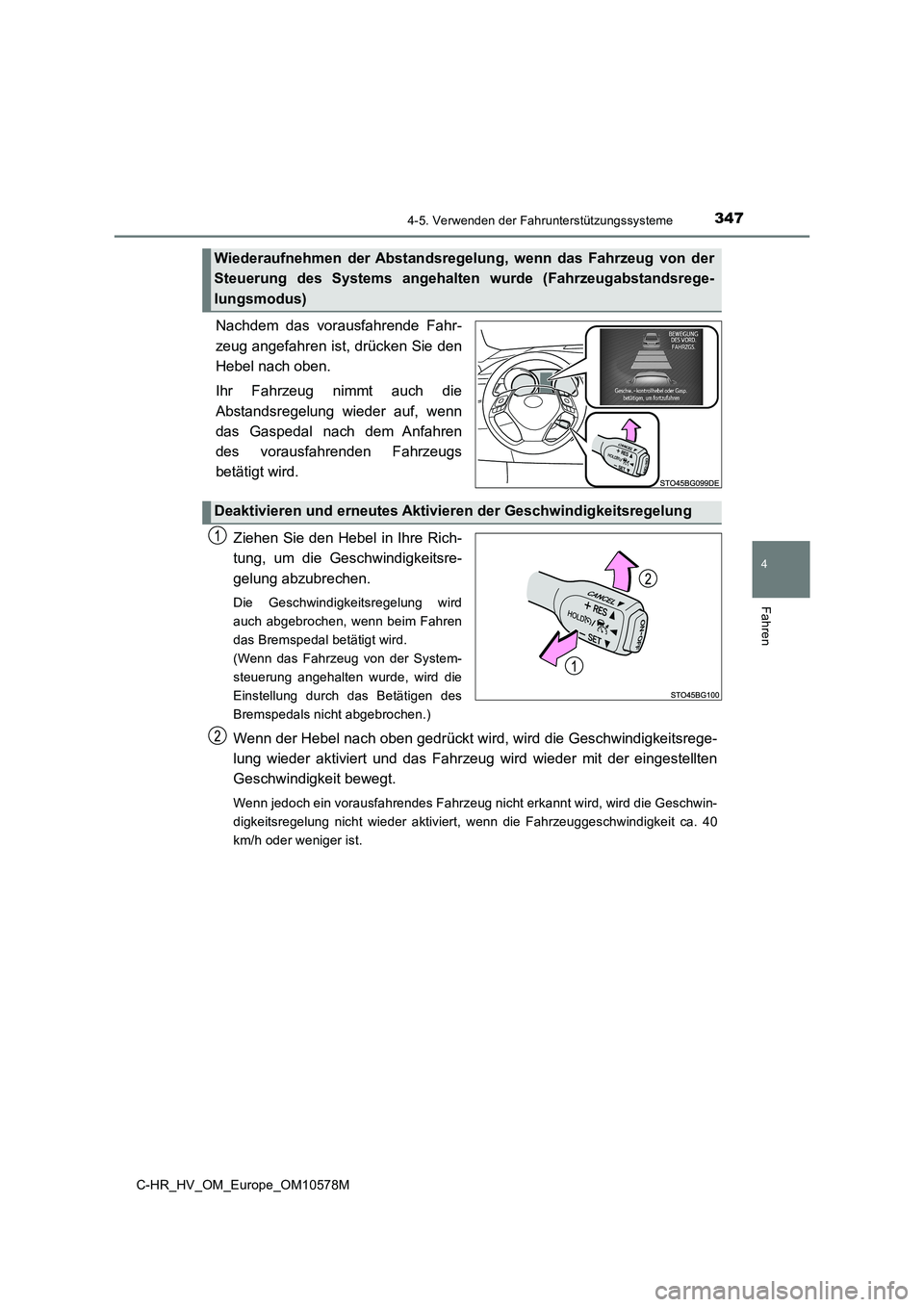

3474-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
Nachdem das vorausfahrende Fahr-
zeug angefahren ist, drücken Sie den
Hebel nach oben.
Ihr Fahrzeug nimmt auch die
Abstandsregelung wieder auf, wenn
das Gaspedal nach dem Anfahren
des vorausfahrenden Fahrzeugs
betätigt wird.
Ziehen Sie den Hebel in Ihre Rich-
tung, um die Geschwindigkeitsre-
gelung abzubrechen.
Die Geschwindigkeitsregelung wird
auch abgebrochen, wenn beim Fahren
das Bremspedal betätigt wird.
(Wenn das Fahrzeug von der System-
steuerung angehalten wurde, wird die
Einstellung durch das Betätigen des
Bremspedals nicht abgebrochen.)
Wenn der Hebel nach oben gedrückt wird, wird die Geschwindigkeitsrege-
lung wieder aktiviert und das Fahrzeug wird wieder mit der eingestellten
Geschwindigkeit bewegt.
Wenn jedoch ein vorausfahrendes Fahrzeug nicht erkannt wird, wird die Geschwin-
digkeitsregelung nicht wieder aktiviert, wenn die Fahrzeuggeschwindigkeit ca. 40
km/h oder weniger ist.
Wiederaufnehmen der Abstandsregelung, wenn das Fahrzeug von der
Steuerung des Systems angehalten wurde (Fahrzeugabstandsrege-
lungsmodus)
Deaktivieren und erneutes Aktivieren der Geschwindigkeitsregelung

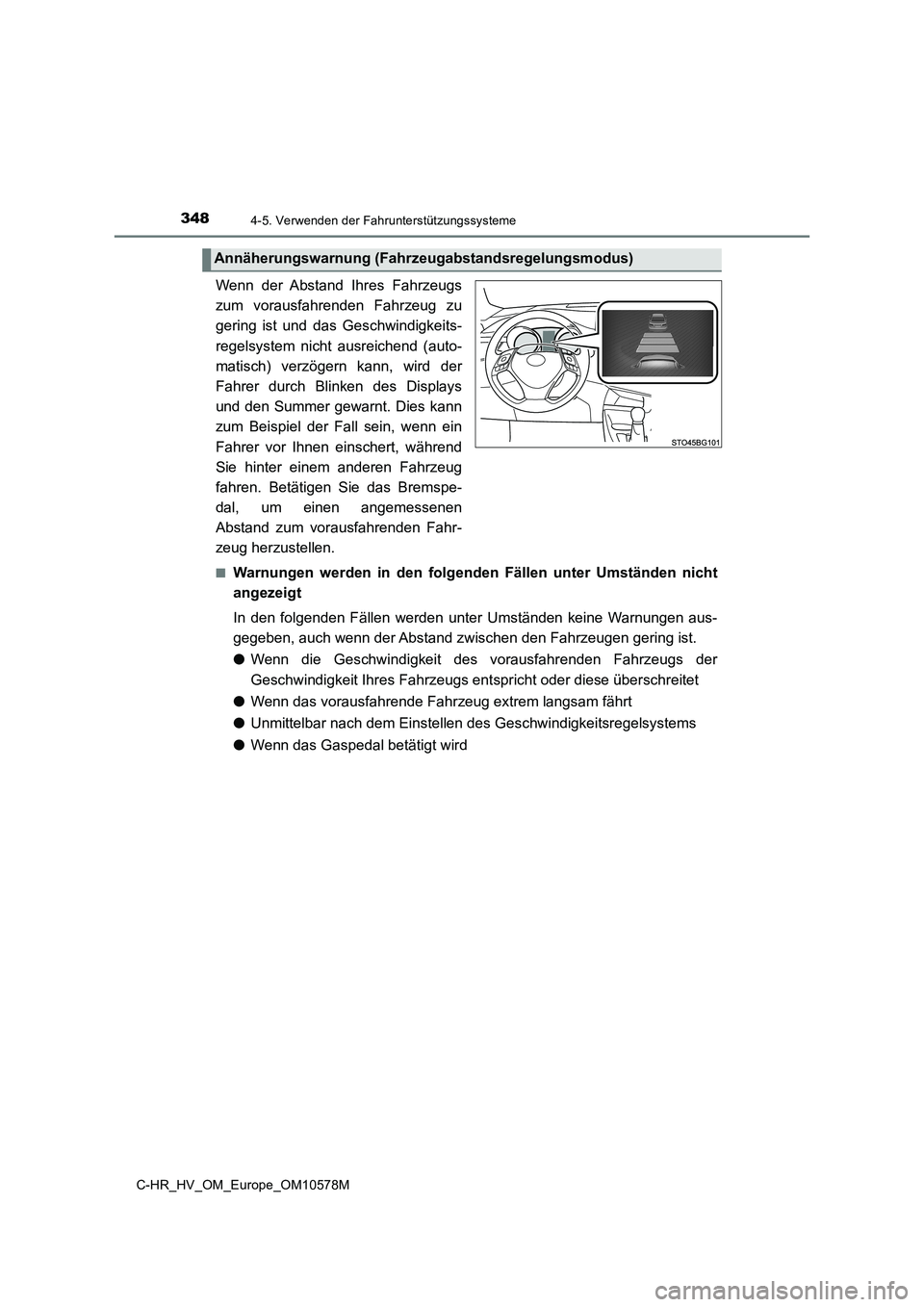

3484-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und das Geschwindigkeits-
regelsystem nicht ausreichend (auto-
matisch) verzögern kann, wird der
Fahrer durch Blinken des Displays
und den Summer gewarnt. Dies kann
zum Beispiel der Fall sein, wenn ein
Fahrer vor Ihnen einschert, während
Sie hinter einem anderen Fahrzeug
fahren. Betätigen Sie das Bremspe-
dal, um einen angemessenen
Abstand zum vorausfahrenden Fahr-
zeug herzustellen.
■Warnungen werden in den folgenden Fällen unter Umständen nicht
angezeigt
In den folgenden Fällen werden unter Umständen keine Warnungen aus-
gegeben, auch wenn der Abstand zwischen den Fahrzeugen gering ist.
● Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs ent spricht oder diese überschreitet
● Wenn das vorausfahrende Fahrzeug extrem langsam fährt
● Unmittelbar nach dem Einstellen des Geschwindigkeitsregelsystems
● Wenn das Gaspedal betätigt wird
Annäherungswarnung (Fahrzeugabstandsregelungsmodus)

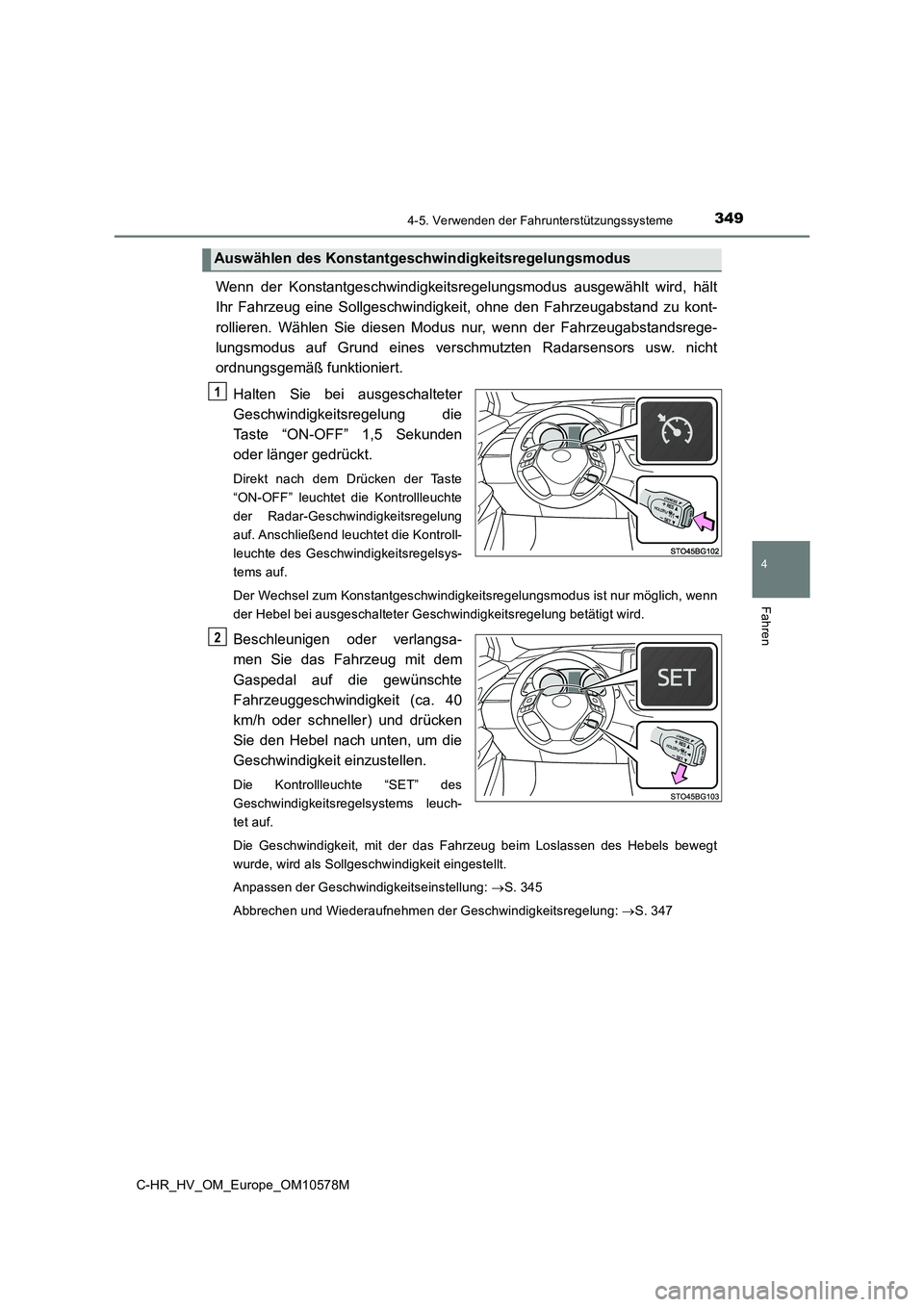

3494-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
Wenn der Konstantgeschwindigkeitsregelungsmodus ausgewählt wird, hält
Ihr Fahrzeug eine Sollgeschwindigkeit, ohne den Fahrzeugabstand zu kont-
rollieren. Wählen Sie diesen Modus nur, wenn der Fahrzeugabstandsrege-
lungsmodus auf Grund eines verschmutzten Radarsensors usw. nicht
ordnungsgemäß funktioniert.
Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung die
Taste “ON-OFF” 1,5 Sekunden
oder länger gedrückt.
Direkt nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
der Radar-Geschwindigkeitsregelung
auf. Anschließend leuchtet die Kontroll-
leuchte des Geschwindigkeitsregelsys-
tems auf.
Der Wechsel zum Konstantgeschwindigkeitsregelungsmodus ist nur möglich, wenn
der Hebel bei ausgeschalteter Geschwindigkeitsregelung betätigt wird.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (ca. 40
km/h oder schneller) und drücken
Sie den Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Anpassen der Geschwindigkeitseinstellung: S. 345
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung: S. 347
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

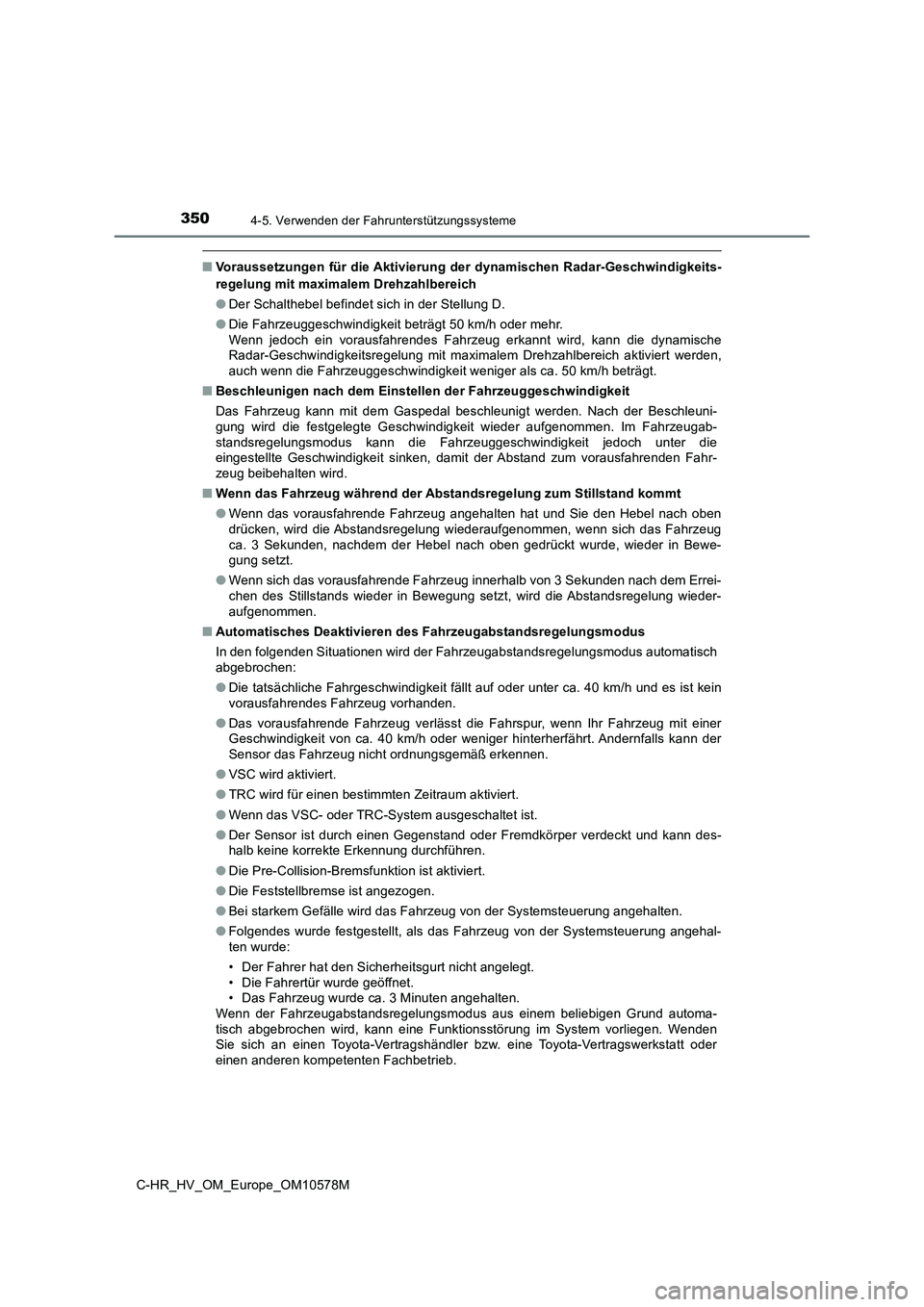

3504-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
■Voraussetzungen für die Aktivierung der dynamischen Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
● Der Schalthebel befindet sich in der Stellung D.
● Die Fahrzeuggeschwindigkeit beträgt 50 km/h oder mehr.
Wenn jedoch ein vorausfahrendes Fahrzeug erkannt wird, kann die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich aktiviert werden,auch wenn die Fahrzeuggeschwindigkeit weniger als ca. 50 km/h beträgt.
■ Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni- gung wird die festgelegte Geschwindigkeit wieder aufgenommen. Im Fahrzeugab-
standsregelungsmodus kann die Fahrzeuggeschwindigkeit jedoch unter die eingestellte Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahr-zeug beibehalten wird.
■ Wenn das Fahrzeug während der Abstandsregelung zum Stillstand kommt
● Wenn das vorausfahrende Fahrzeug angehalten hat und Sie den Hebel nach oben drücken, wird die Abstandsregelung wiederaufgenommen, wenn sich das Fahrzeug
ca. 3 Sekunden, nachdem der Hebel nach oben gedrückt wurde, wieder in Bewe- gung setzt.
● Wenn sich das vorausfahrende Fahrzeug innerhalb von 3 Sekunden nach dem Errei-
chen des Stillstands wieder in Bewegung setzt, wird die Abstandsregelung wieder- aufgenommen.
■ Automatisches Deaktivieren des Fahrzeugabstandsregelungsmodus
In den folgenden Situationen wird der Fahrzeugabstandsregelungsmodus automatisch abgebrochen:
● Die tatsächliche Fahrgeschwindigkeit fällt auf oder unter ca. 40 km/h und es ist kein
vorausfahrendes Fahrzeug vorhanden.
● Das vorausfahrende Fahrzeug verlässt die Fahrspur, wenn Ihr Fahrzeug mit einer Geschwindigkeit von ca. 40 km/h oder weniger hinterherfährt. Andernfalls kann der
Sensor das Fahrzeug nicht ordnungsgemäß erkennen.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder TRC-System ausgeschaltet ist.
● Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und kann des- halb keine korrekte Erkennung durchführen.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
● Die Feststellbremse ist angezogen.
● Bei starkem Gefälle wird das Fahrzeug von der Systemsteuerung angehalten.
● Folgendes wurde festgestellt, als das Fahrzeug von der Systemsteuerung angehal- ten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht angelegt. • Die Fahrertür wurde geöffnet.• Das Fahrzeug wurde ca. 3 Minuten angehalten.
Wenn der Fahrzeugabstandsregelungsmodus aus einem beliebigen Grund automa- tisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen. WendenSie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.

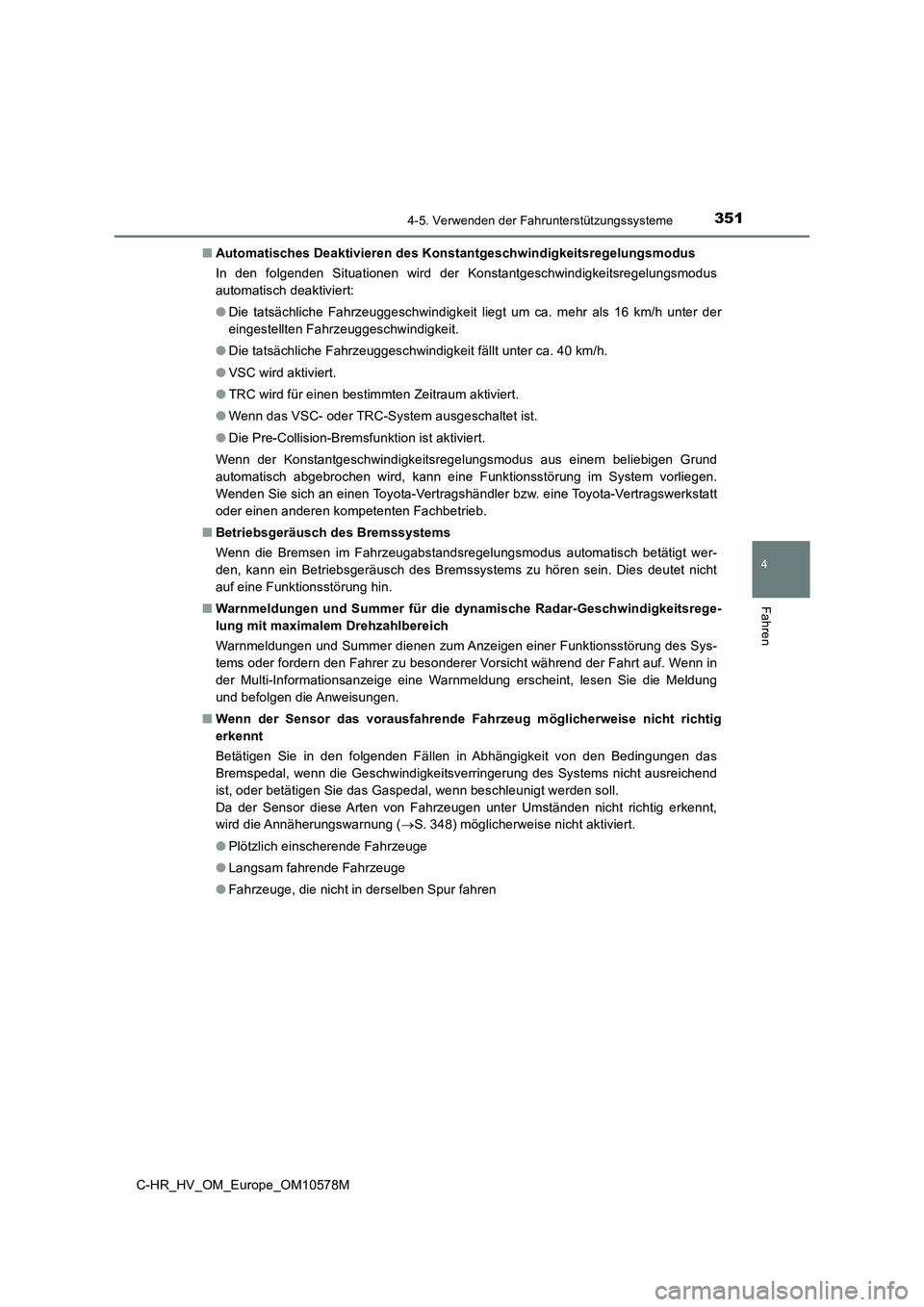

3514-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
■ Automatisches Deaktivieren des Konstantgeschwindigkeitsregelungsmodus
In den folgenden Situationen wird der Konstantgeschwindigkeitsregelungsmodus
automatisch deaktiviert:
● Die tatsächliche Fahrzeuggeschwindigkeit liegt um ca. mehr als 16 km/h unter der
eingestellten Fahrzeuggeschwindigkeit.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder TRC-System ausgeschaltet ist.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem beliebigen Grund
automatisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■ Betriebsgeräusch des Bremssystems
Wenn die Bremsen im Fahrzeugabstandsregelungsmodus automatisch betätigt wer-
den, kann ein Betriebsgeräusch des Bremssystems zu hören sein. Dies deutet nicht
auf eine Funktionsstörung hin.
■ Warnmeldungen und Summer für die dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des Sys-
tems oder fordern den Fahrer zu besonderer Vorsicht während der Fahrt auf. Wenn in
der Multi-Informationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung
und befolgen die Anweisungen.
■ Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Betätigen Sie in den folgenden Fällen in Abhängigkeit von den Bedingungen das
Bremspedal, wenn die Geschwindigkeitsverringerung des Systems nicht ausreichend
ist, oder betätigen Sie das Gaspedal, wenn beschleunigt werden soll.
Da der Sensor diese Arten von Fahrzeugen unter Umständen nicht richtig erkennt,
wird die Annäherungswarnung ( S. 348) möglicherweise nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht in derselben Spur fahren

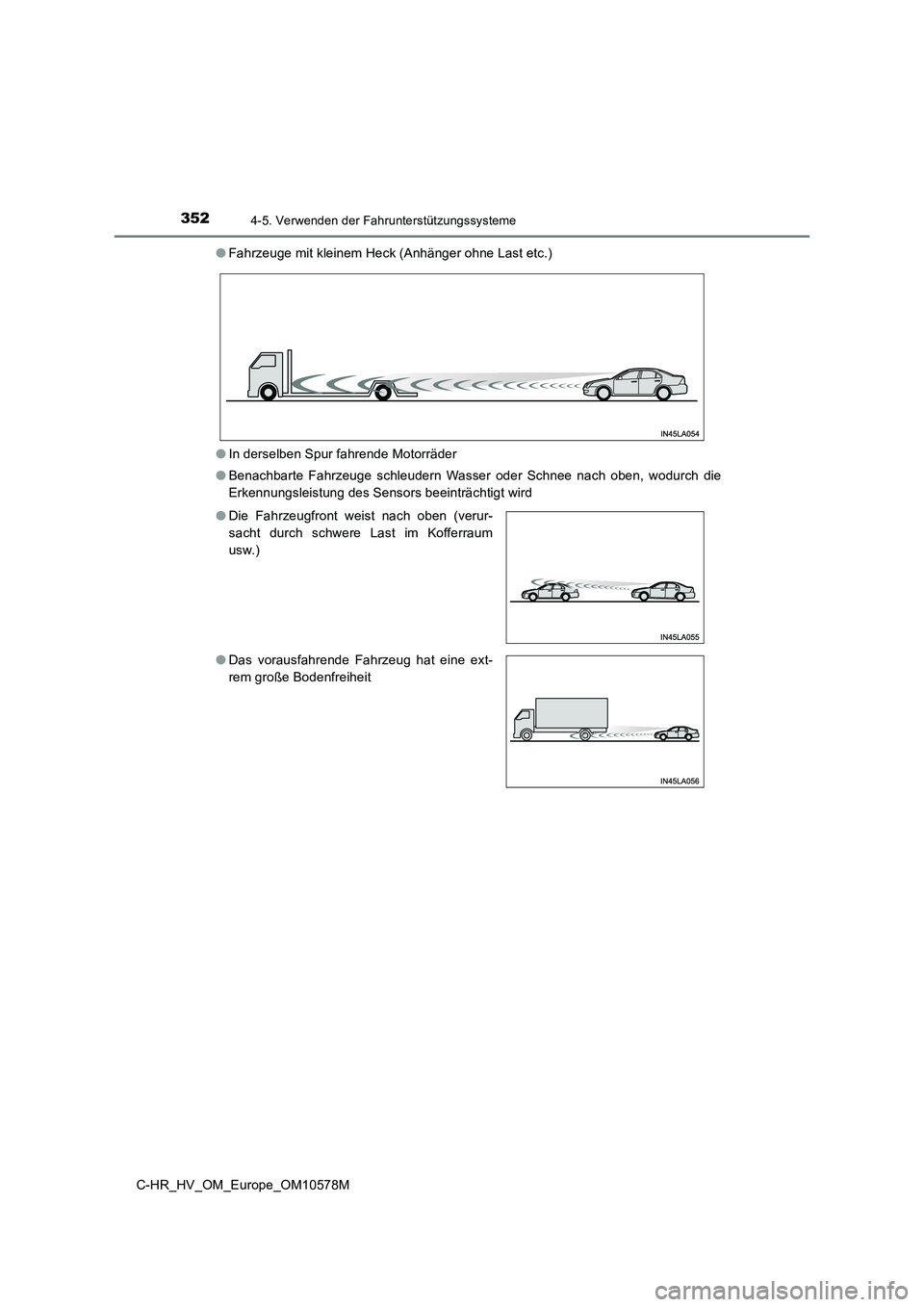

3524-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
● Fahrzeuge mit kleinem Heck (Anhänger ohne Last etc.)
● In derselben Spur fahrende Motorräder
● Benachbarte Fahrzeuge schleudern Wasser oder Schnee nach oben, wodurch die
Erkennungsleistung des Sensors beeinträchtigt wird
● Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Kofferraum
usw.)
● Das vorausfahrende Fahrzeug hat eine ext-
rem große Bodenfreiheit
