2018 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Предохранители
Техническое обслуживание автомобиля 10-29
10
;ehdbij_^hojZgbl_e_c\kZehg_jZkiheh`_guaZdjurdhc[ehdZ
ij_^hojZgbl_e_ci_j_^\h^bl_evkdbfkb^_gv_f\f_kl_bah[jZ
`_gghfgZjbkmgd_
Ihlygbl_gZk_[ydjurdm[ehdZij_^hojZgbl_e_cbkgbfbl___< fhlhjghf hlk_d_ [ehd ij_^hojZgbl_e_c jZkiheh`_g \ f_kl_
mdZaZgghfgZjbkmgd_

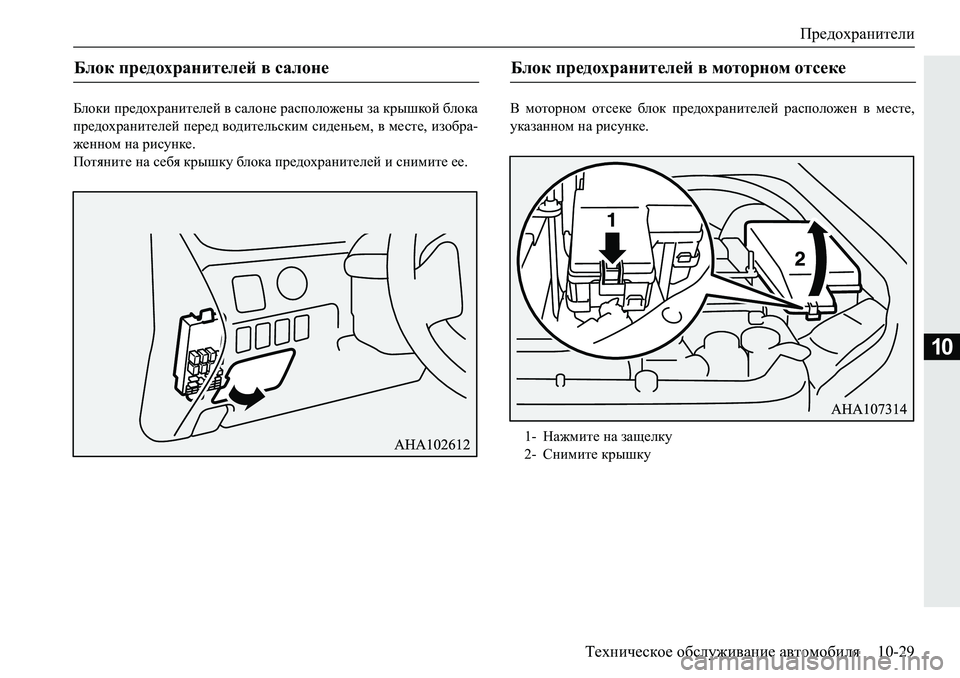

Блок предохранителей в салоне Блок предохранителей в моторном отсеке
1- Нажмите на защелку
2- Снимите крышку

Предохранители
10-30 Техническое обслуживание автомобиля
10
(
GhfbgZevguc lhd b aZsbsZ_fu_ p_ib mdZaZgu gZ \gmlj_gg_c
klhjhg_ djurdb [ehdZ ij_^hojZgbl_e_c \ kZehg_ Z lZd`_ gZ
\gmlj_gg_c klhjhg_ djurdb [ehdZ ij_^hojZgbl_e_c jZkiheh
`_ggh]h\fhlhjghfhlk_d_(
Номинальный ток предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке предохранителей
в моторном отсеке. Для замены следует использовать предохрани-
тель, рассчитанный на такой же номинальный ток, как у перегорев-
шего предохранителя.

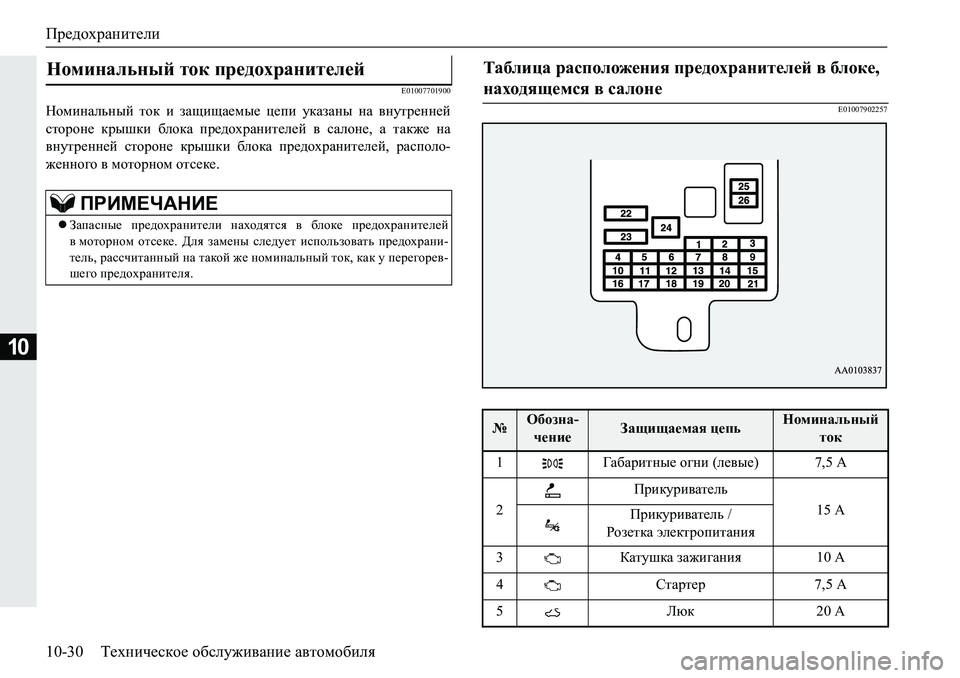

Таблица расположения предохранителей в блоке,
находящемся в салоне
№ Обозна-
чение Защищаемая цепьНоминальный
ток
1 Габаритные огни (левые) 7,5 А
2Прикуриватель
15 А
Прикуриватель /
Розетка электропитания
3 Катушка зажигания 10 А
4 Стартер 7,5 А
5 Люк 20 А

Предохранители
Техническое обслуживание автомобиля 10-31
10

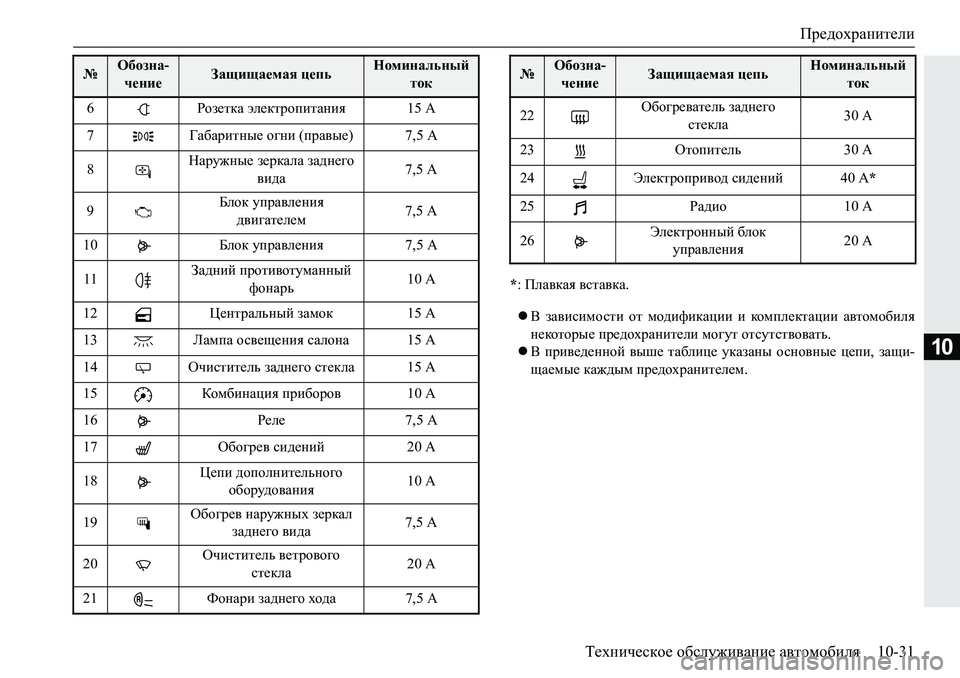

*: Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем. 6 Розетка электропитания 15 А
7 Габаритные огни (правые) 7,5 А
8Наружные зеркала заднего
вида7,5 А
9Блок управления
двигателем7,5 А
10 Блок управления 7,5 А
11 Задний противотуманный
фонарь10 А
12 Центральный замок 15 А
13 Лампа освещения салона 15 А
14 Очиститель заднего стекла 15 А
15 Комбинация приборов 10 А
16 Реле 7,5 А
17 Обогрев сидений 20 А
18Цепи дополнительного
оборудования10 А
19Обогрев наружных зеркал
заднего вида7,5 А
20Очиститель ветрового
стекла20 А
21 Фонари заднего хода 7,5 А
№ Обозна-
чение Защищаемая цепьНоминальный
ток
22 Обогреватель заднего
стекла30 А
23 Отопитель 30 А
24 Электропривод сидений 40 А*
25 Радио 10 А
26Электронный блок
управления20 А
№ Обозна-
чение Защищаемая цепьНоминальный
ток

Предохранители
10-32 Техническое обслуживание автомобиля
10
(

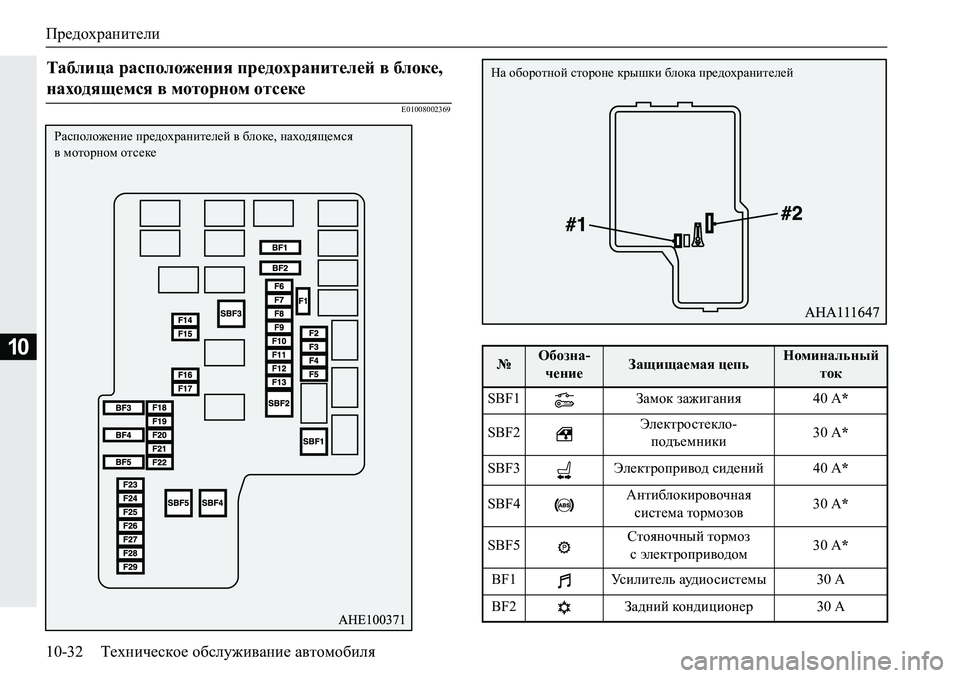

Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
Расположение предохранителей в блоке, находящемся
в моторном отсеке
№Обозна-
чениеЗащищаемая цепьНоминальный
ток
SBF1 Замок зажигания 40 А*
SBF2Электростекло-
подъемники30 А*
SBF3 Электропривод сидений 40 А*
SBF4Антиблокировочная
система тормозов30 А*
SBF5Стояночный тормоз
с электроприводом30 А*
BF1 Усилитель аудиосистемы 30 А
BF2 Задний кондиционер 30 А
На оборотной стороне крышки блока предохранителей

Предохранители

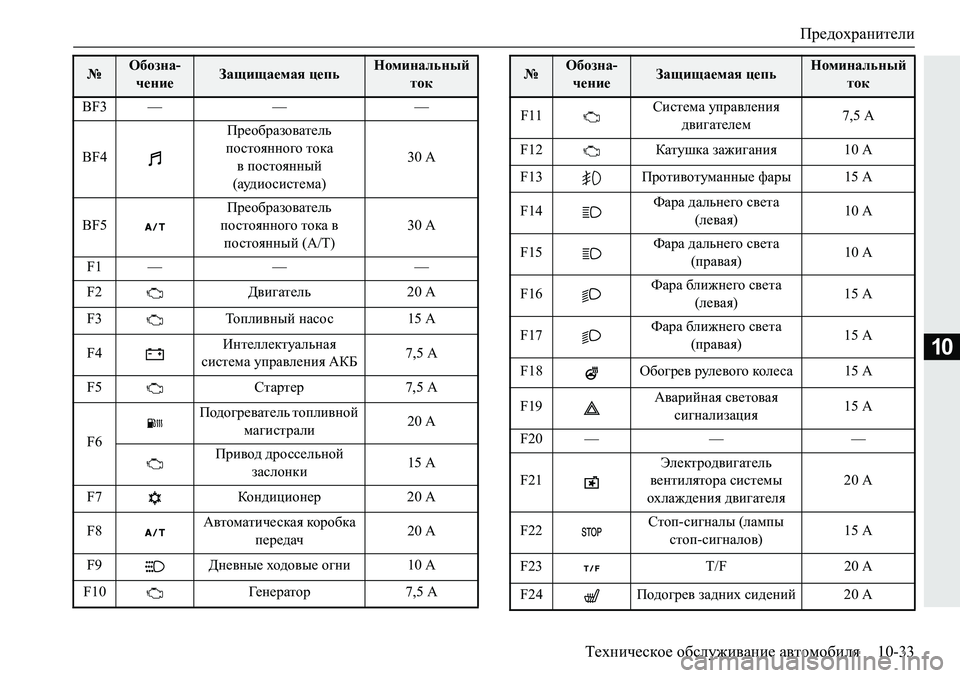

Техническое обслуживание автомобиля 10-33
10
%)

Предохранители
10-34 Техническое обслуживание автомобиля
10
*: Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 10 А и 15 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 А: наружные зеркала заднего вида
10 А: цепи дополнительного оборудования
15 А: прикуриватель
После установки запасных предохранителей при первой возмож-
ности замените их предохранителями требуемого номинала.
E01008100366
F25 Омыватель фар 20 А
F26Звуковой сигнал
противоугонной системы20 А
F27 Звуковой сигнал 10 А
F28 — — —
F29Инвертор переменного
тока 20 А
№1 — Запасной предохранитель 20 А
№2 — Запасной предохранитель 30 А
№Обозна-
чениеЗащищаемая цепьНоминальный
токЦветовая кодировка предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 А Красный
15 A Синий
20 А Желтый
30 АЗеленый (ножевой) /
розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)

Предохранители
Техническое обслуживание автомобиля 10-35
10
(
 I_j_^ aZf_ghc ij_^hojZgbl_ey hldexqbl_ khhl\_lkl\mxsmx
we_dljbq_kdmx p_iv b i_j_\_^bl_ dexq \ aZfd_ aZ`b]Zgby
\ iheh`_gb_/2&.beb\dexqbl_j_`bfjZ[hlu2))
 Ba\e_dbl_ ba djurdb [ehdZ ij_^hojZgbl_e_c \ fhlhjghf
hlk_d_kt_fgbdij_^hojZgbl_e_c: Ih lZ[ebp_ ghfbgZevguo lhdh\ ij_^hojZgbl_e_c ijh\_jvl_
khhl\_lkl\b_ ij_^hojZgbl_ey hlghkys_]hky d g_bkijZ\ghc
p_ib

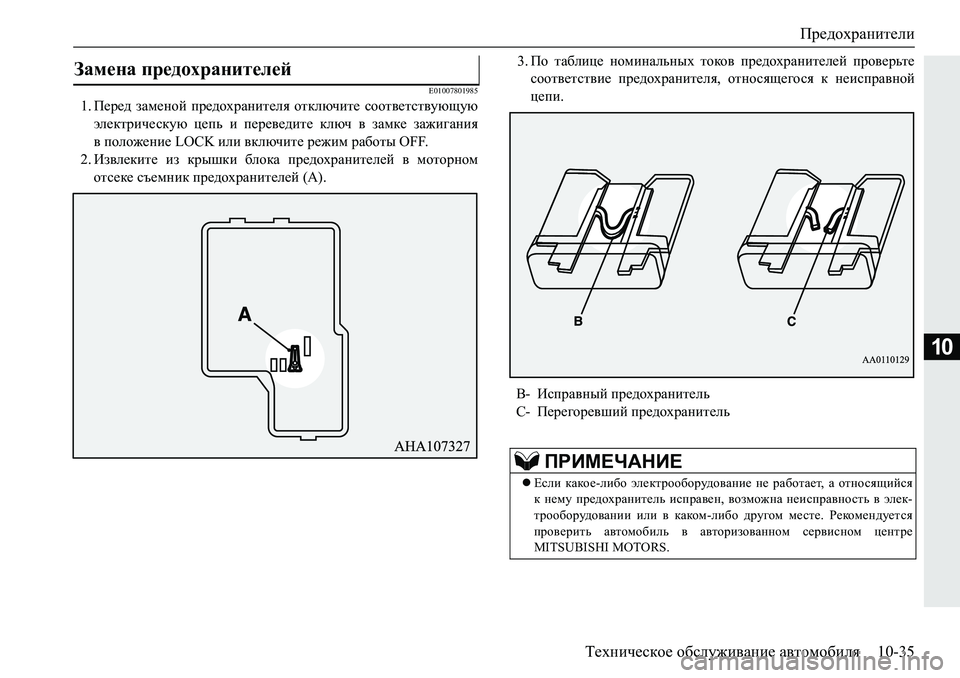

Замена предохранителей
B- Исправный предохранитель
С- Перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование не работает, а относящийся
к нему предохранитель исправен, возможна неисправность в элек-
трооборудовании или в каком-либо другом месте. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

Замена ламп
10-36 Техническое обслуживание автомобиля
10

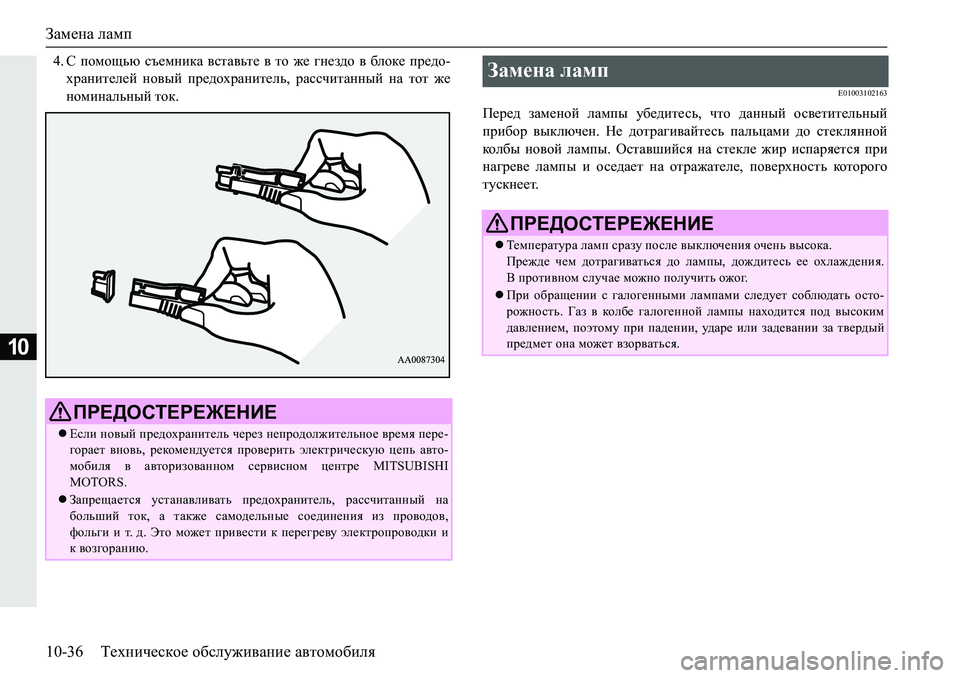

 Kihfhsvxkt_fgbdZ\klZ\vl_\lh`_]g_a^h\[ehd_ij_^h
ojZgbl_e_c gh\uc ij_^hojZgbl_ev jZkkqblZgguc gZ lhl `_
ghfbgZevguclhd
(
I_j_^ aZf_ghc eZfiu m[_^bl_kv qlh ^Zgguc hk\_lbl_evguc
ijb[hj \udexq_g G_ ^hljZ]b\Zcl_kv iZevpZfb ^h kl_deygghc
dhe[u gh\hc eZfiu HklZ\rbcky gZ kl_de_ `bj bkiZjy_lky ijb
gZ]j_\_ eZfiu b hk_^Z_l gZ hljZ`Zl_e_ ih\_joghklv dhlhjh]h
lmkdg__l
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжительное время пере-
горает вновь, рекомендуется проверить электрическую цепь авто-
мобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
Запрещается устанавливать предохранитель, рассчитанный на
больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки и
к возгоранию.
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
При обращении с галогенными лампами следует соблюдать осто-
рожность. Газ в колбе галогенной лампы находится под высоким
давлением, поэтому при падении, ударе или задевании за твердый
предмет она может взорваться.
