2018 MAZDA MODEL 6 Manuale del proprietario (in Italian)

1. Se il veicolo subisce un impatto di un certo livello durante una collisione, Mazda
ERA-GLONASS si aziona automaticamente.
2. L'indicatore luminoso (verde) sull'interruttore Mazda ERA-GLONASS lampeggia
lentamente (ad intervalli di 0,5 secondi) e viene effettuata la chiamata al centralino.
Verde
3. Una volta stabilita la comunicazione con il centralino, l'indicatore luminoso (verde)
lampeggia più rapidamente (ad intervalli di 0,3 secondi) e viene contemporaneamente
emesso il segnale acustico; a questo punto ha inizio la trasmissione dell'informazione sul
veicolo.
4. Una volta completata la trasmissione dell'informazione del veicolo o dopo circa 20
secondi dall'inizio della trasmissione, viene emesso il segnale acustico e viene avviata la
chiamata vocale con il centralino.
5. Se il collegamento fallisce, l'indicatore luminoso (rosso) si accende, l'indicatore
luminoso (verde) lampeggia rapidamente (ad intervalli di 0,15 secondi) e viene
contemporaneamente emesso il segnale acustico.
In questo caso, eseguire un collegamento manuale mediante l'interruttore Mazda
ERA-GLONASS in quanto non risulta possibile effettuare il collegamento automatico.
Verde
(Lam-
peggia)Rossa
(Si ac-
cende)
Chiamate di emergenza manuali
Con accensione commutata su ON, premere a lungo l'interruttore Mazda ERA-GLONASS;
una volta rilasciato l'interruttore, l'informazione sul veicolo viene trasmessa
automaticamente al centralino.
Una volta completata la trasmissione dell'informazione del veicolo o dopo circa 20 secondi
dall'inizio della trasmissione, viene avviata la chiamata vocale con il centralino.
In caso di guasto
Mazda ERA-GLONASS
7-7

NOTA
•Le chiamate manuali vanno effettuate esclusivamente quando le condizioni richiedono un
trattamento urgente, come in caso di malore o gravi lesioni.
•Quando si effettuano chiamate di emergenza manualmente, fermare il veicolo in un luogo
sicuro prima di eseguire la chiamata.
•La chiamata di emergenza verrà interrotta dal centralino. L'utente non può interrompere
la chiamata di emergenza.
•Se una chiamata al centralino viene interrotta o non si riesce ad effettuare, viene eseguita
nuovamente una chiamata automatica al centralino. Per annullare la ripetizione, vedi
Annullamento chiamata di emergenza manuale.
1. Verificare che l'accensione sia commutata su ON.
2. Premere a lungo l'interruttore Mazda ERA-GLONASS sulla consolle cielo, quindi
rilasciare l'interruttore.
Interruttore Mazda
ERA-GLONASS
3. L'indicatore luminoso (verde) sull'interruttore Mazda ERA-GLONASS lampeggia
lentamente (ad intervalli di 0,5 secondi) e viene effettuata la chiamata al centralino.
Verde
4. Una volta stabilita la comunicazione con il centralino, l'indicatore luminoso (verde)
lampeggia più rapidamente (ad intervalli di 0,3 secondi) e viene contemporaneamente
emesso il segnale acustico; a questo punto ha inizio la trasmissione dell'informazione sul
veicolo.
5. Una volta completata la trasmissione dell'informazione del veicolo o dopo circa 20
secondi dall'inizio della trasmissione, viene emesso il segnale acustico e viene avviata la
chiamata vocale con il centralino.
In caso di guasto
Mazda ERA-GLONASS
7-8

6. Se il collegamento fallisce, l'indicatore luminoso (rosso) si accende, l'indicatore
luminoso (verde) lampeggia rapidamente (ad intervalli di 0,15 secondi) e viene
contemporaneamente emesso il segnale acustico.
Effettuare di nuovo una chiamata di emergenza manuale.
Verde
(Lam-
peggia)Rossa
(Si ac-
cende)
NOTA
Se non si riesce a stabilire la comunicazione con il centralino nonostante l'indicatore
luminoso indichi che è possibile effettuare una chiamata, contattare la polizia o altre
autorità usando dispositivi diversi da Mazda ERA-GLONASS.
Annullamento chiamata di emergenza manuale
Una chiamata di emergenza manuale può essere interrotta anche dopo aver premuto
l'interruttore Mazda ERA-GLONASS, premendo nuovamente l'interruttore finché non si è
stabilita la comunicazione con il centralino. Se non si riesce ad interrompere la chiamata e la
comunicazione con il centralino ha avuto inizio, riferire all'operatore che la chiamata è stata
effettuata per errore.
ttIndicatori luminosi/Segnalazioni acustiche
L'indicatore luminoso si accende/lampeggia e il segnale acustico viene emesso per
informare il conducente circa lo stato operativo del sistema o se ci sono problemi col
sistema.
StatoIndicatore luminoso
Stato segnale
acusticoCondizioni di accensione/
lampeggio
Verde RossoIntervallo di
lampeggio
Diagnosi Si accende Si accendeŠŠQuando l'accensione viene com-
mutata su ON, si accende quindi
si spegne dopo qualche secondo.
NOTA
Durante la diagnosi non è possi-
bile effettuare chiamate di emer-
genza manuali.
Normale Si spegne Si spegneŠŠIl sistema opera normalmente.
In caso di guasto
Mazda ERA-GLONASS
7-9

StatoIndicatore luminoso
Stato segnale
acusticoCondizioni di accensione/
lampeggio
Verde RossoIntervallo di
lampeggio
Malfunziona-
mentoSi spegne Si accendeŠ3 bip
(Suono intermit-
tente con inter-
valli lunghi)
•Viene rilevato un malfunzio-
namento nel sistema.
•L'energia residua della batte-
ria integrata è bassa.
AVVERTENZA
Se l'indicatore luminoso (rosso)
rimane acceso costantemente, il
sistema non funzionerà normal‐
mente. Far controllare il veicolo
da un Riparatore Autorizzato
Mazda il prima possibile.
Chiamata effet-
tuata al centrali-
noLampeggia Si spegneLento
(Intervalli di
0,5 secondi)Il bip non viene
emesso ma si
sente lo squillo
della chiamata.Viene effettuata una chiamata di
emergenza da Mazda
ERA-GLONASS.
Viene trasmessa
l'informazione
sul veicoloLampeggia Si spegnePiuttosto rapido
(Intervalli di
0,3 secondi)Suono intermit-
tente ininterrottoL'informazione sul veicolo vie-
ne trasmessa al centralino.
Inizio della
chiamata vocaleSi accende Si spegneŠ1 bip
Durante una chiamata vocale
con il centralino
Durante la chia-
mata vocaleSi accende Si spegneŠŠ
Errore di colle-
gamentoLampeggia Si accendeRapido
(Intervalli di
0,15 secondi)3 bip
(Suono intermit-
tente con inter-
valli brevi)Quando viene stabilito il colle-
gamento durante una chiamata
di emergenza.
tModo test
La funzione modo test accerta che Mazda ERA-GLONASS sia in condizione di operare
normalmente.
Rivolgersi ad un Riparatore Autorizzato Mazda per sottoporre il veicolo al modo test.
Modalità di avvio del modo test
Commutare l'accensione su ON mentre il freno di stazionamento è applicato e attendere 2
minuti con il veicolo fermo.
In caso di guasto
Mazda ERA-GLONASS
7-10

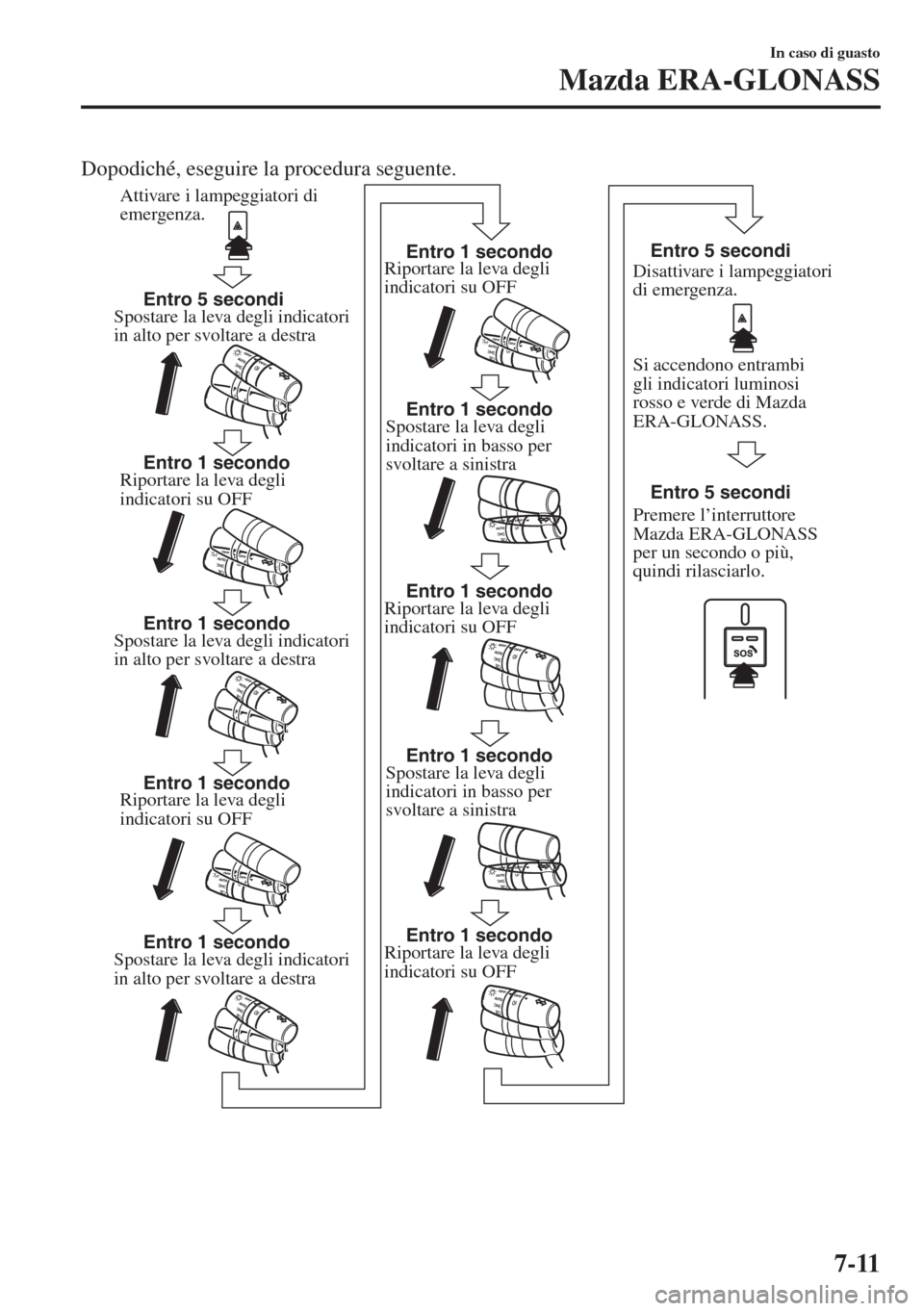

Dopodiché, eseguire la procedura seguente.
Spostare la leva degli indicatori
in alto per svoltare a destra
Spostare la leva degli indicatori
in alto per svoltare a destraSpostare la leva degli
indicatori in basso per
svoltare a sinistra
Spostare la l
eva degli
indicatori in basso per
svoltare a sinistra Riportare la leva degli
indicatori su OFFRiportare la leva degli
indicatori su OFF
Riportare la leva degli
indicatori su OFF
Riportare la leva degli
indicatori su OFF Riportare la leva degli
indicatori su OFF Spostare la leva degli indicatori
in alto per svoltare a destra Entro 5 secondi
Entro 1 secondo Entro 1 secondo Entro 1 secondoEntro 1 secondo
Entro 1 secondo
Entro 1 secondo
Entro 1 secondo
Entro 1 secondoEntro 5 secondi
Entro 5 secondi
Entro 1 secondo Attivare i lampeggia
tori di
emergenza.
Disattivare i lampeggiatori
di emergenza.
Si accendono entrambi
gli indicatori luminosi
rosso e verde di Mazda
ERA-GLONASS.
Premere l’interruttore
Mazda ERA-GLONASS
per un secondo o più,
quindi rila
sciarlo.
In caso di guasto
Mazda ERA-GLONASS
7-11

Una volta completata la procedura, il modo test viene eseguito automaticamente nel
seguente ordine.
Commutare al modo test La procedura è completata
Si attiva la guida vocale
dal centralino La vettura è connessa
al centralino
Inizio della chiamata vocale Le informazioni del veicolo
sono state fornite
NOTA
La comunicazione con il centralino potrebbe fallire se la ricezione è scadente. Eseguire il
modo test in un luogo dove la ricezione è buona.
Il modo test termina automaticamente.
In caso di guasto
Mazda ERA-GLONASS
7-12

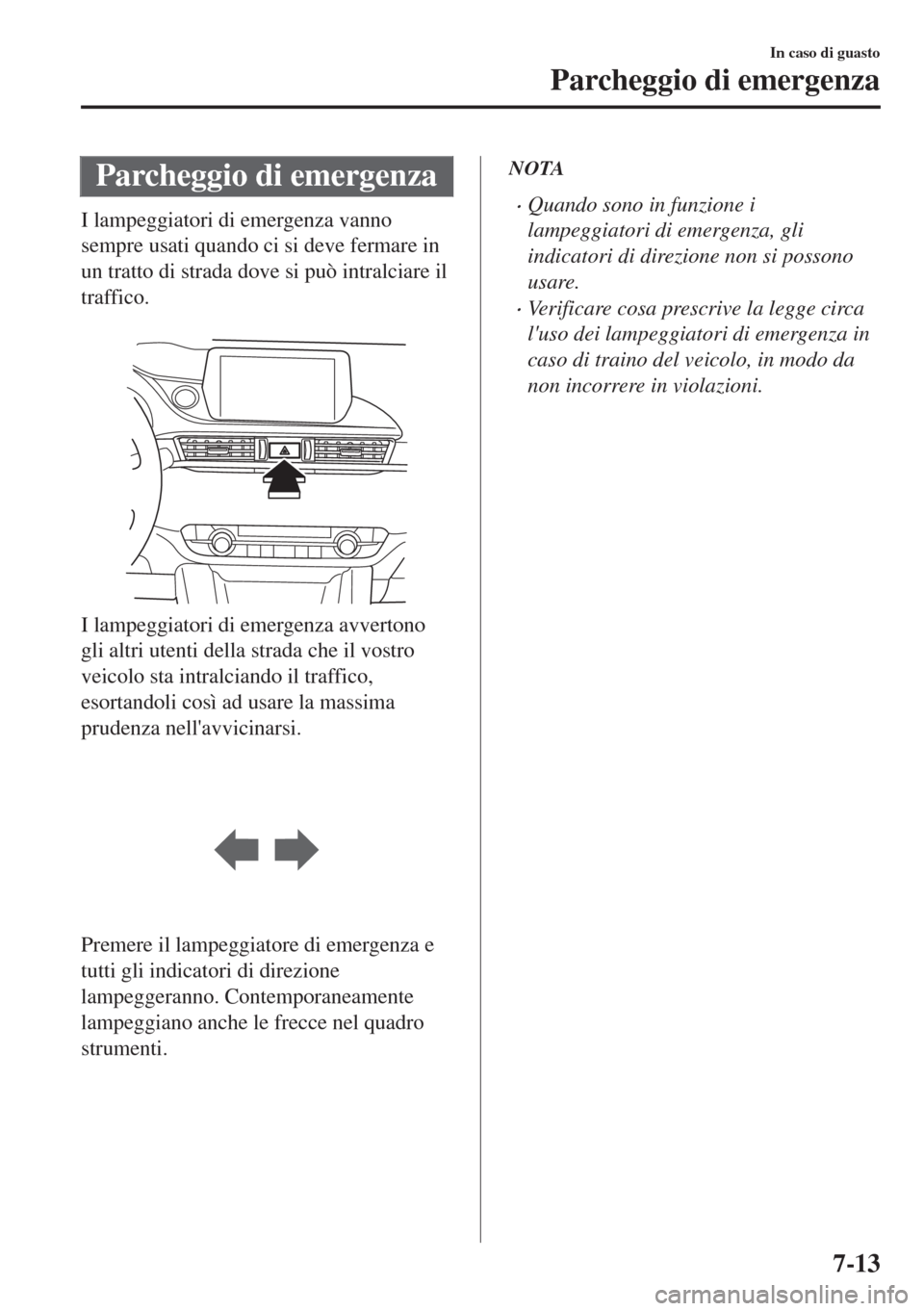

Parcheggio di emergenza
I lampeggiatori di emergenza vanno
sempre usati quando ci si deve fermare in
un tratto di strada dove si può intralciare il
traffico.

I lampeggiatori di emergenza avvertono
gli altri utenti della strada che il vostro
veicolo sta intralciando il traffico,
esortandoli così ad usare la massima
prudenza nell'avvicinarsi.

Premere il lampeggiatore di emergenza e
tutti gli indicatori di direzione
lampeggeranno. Contemporaneamente
lampeggiano anche le frecce nel quadro
strumenti.
NOTA
•Quando sono in funzione i
lampeggiatori di emergenza, gli
indicatori di direzione non si possono
usare.
•Verificare cosa prescrive la legge circa
l'uso dei lampeggiatori di emergenza in
caso di traino del veicolo, in modo da
non incorrere in violazioni.
In caso di guasto
Parcheggio di emergenza
7-13

Cinghia di fissaggio
triangolo d'emergenza
*
Berlina
Tenere il triangolo d'emergenza nella tasca
e fissarlo con la cinghia.
Cinghia
Wagon
Tenere il triangolo d'emergenza nel
rivestimento lato destro e fissarlo con la
cinghia.
Cin-
ghia
In caso di guasto
Parcheggio di emergenza
7-14*Alcuni modelli.
