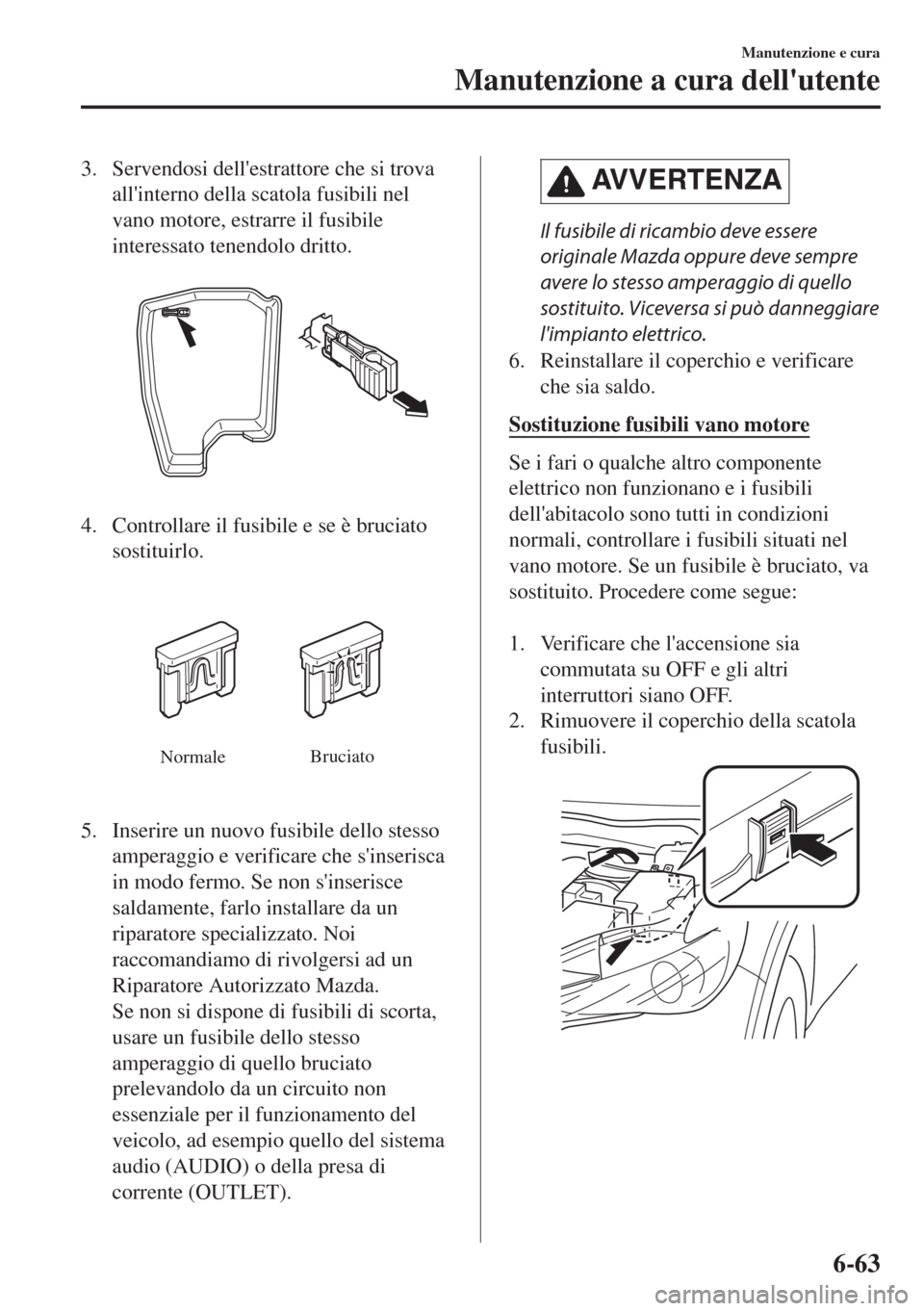

3. Servendosi dell'estrattore che si trova
all'interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
NormaleBruciato
5. Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s'inserisca
in modo fermo. Se non s'inserisce
saldamente, farlo installare da un
riparatore specializzato. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Se non si dispone di fusibili di scorta,
usare un fusibile dello stesso
amperaggio di quello bruciato
prelevandolo da un circuito non
essenziale per il funzionamento del
veicolo, ad esempio quello del sistema
audio (AUDIO) o della presa di
corrente (OUTLET).
AV V E R T E N Z A
Il fusibile di ricambio deve essere
originale Mazda oppure deve sempre
avere lo stesso amperaggio di quello
sostituito. Viceversa si può danneggiare
l'impianto elettrico.
6. Reinstallare il coperchio e verificare
che sia saldo.
Sostituzione fusibili vano motore
Se i fari o qualche altro componente
elettrico non funzionano e i fusibili
dell'abitacolo sono tutti in condizioni
normali, controllare i fusibili situati nel
vano motore. Se un fusibile è bruciato, va
sostituito. Procedere come segue:

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Rimuovere il coperchio della scatola
fusibili.
Manutenzione e cura
Manutenzione a cura dell'utente
6-63

3. Se un fusibile, purché non sia quello
principale (MAIN), è bruciato,
sostituirlo con uno nuovo dello stesso
amperaggio.
NormaleBruciato
ATTENZIONE
Non sostituire il fusibile principale di
persona. Far eseguire la sostituzione da
un Riparatore Autorizzato Mazda:
Sostituire il fusibile principale (MAIN) di
persona è pericoloso trattandosi di un
fusibile ad alto amperaggio. Una
sostituzione non corretta può causare
scosse elettriche o un cortocircuito che
possono sfociare in un incendio.
4. Reinstallare il coperchio e verificare
che sia saldo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-64

tDescrizione pannello fusibili
Scatola fusibili (vano motore)
DESCRIZIONEAMPERAGGIOFUSIBILECOMPONENTE PROTETTO
1AUDIO
DCDC REG30 A
Sistema audio
*, protezione di vari circuiti
2 IG2 30 A Protezione di vari circuiti
3INJECTOR
ENG. SUB30 A
Sistema di controllo motore
*
4SCR1
EVVT20 A
Sistema di controllo motore*
5 P.WINDOW1 30 A Finestrini elettrici
6 IG1 2 30 A Protezione di vari circuiti
7ŠŠ Š
8 ADD FAN DE 50 A
Ventola di raffreddamento
*
9 DEFOG 40 A Sbrinatore lunotto
10 DCDC DE 40 A
Protezione di vari circuiti
*
11 EPB R 20 A Freno di stazionamento elettrico (EPB) (RH)
12 EPB L 20 A Freno di stazionamento elettrico (EPB) (LH)
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-65

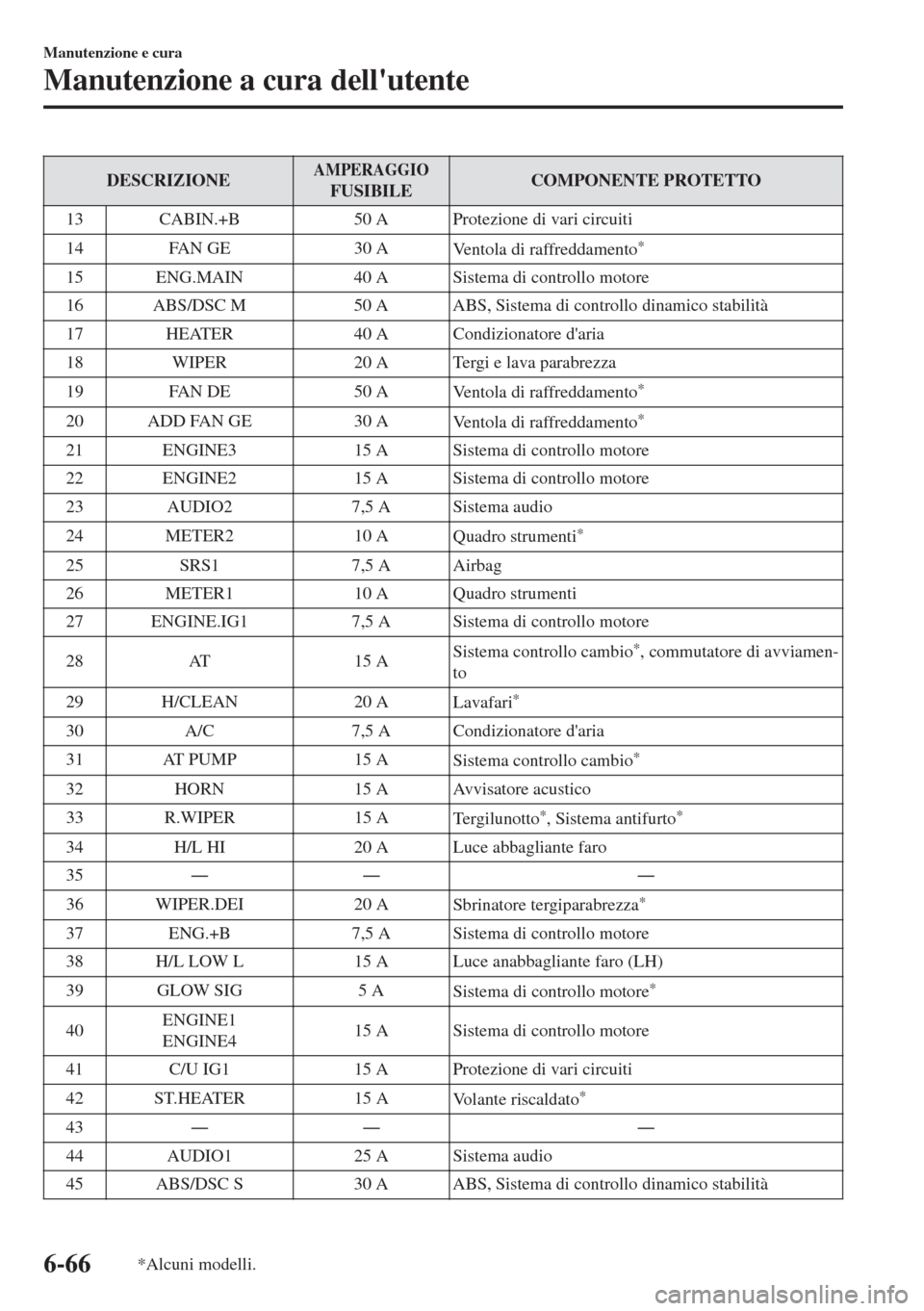

DESCRIZIONEAMPERAGGIOFUSIBILECOMPONENTE PROTETTO
13 CABIN.+B 50 A Protezione di vari circuiti
14 FAN GE 30 A
Ventola di raffreddamento
*
15 ENG.MAIN 40 A Sistema di controllo motore
16 ABS/DSC M 50 A ABS, Sistema di controllo dinamico stabilità
17 HEATER 40 A Condizionatore d'aria
18 WIPER 20 A Tergi e lava parabrezza
19 FAN DE 50 A
Ventola di raffreddamento
*
20 ADD FAN GE 30 A
Ventola di raffreddamento*
21 ENGINE3 15 A Sistema di controllo motore
22 ENGINE2 15 A Sistema di controllo motore
23 AUDIO2 7,5 A Sistema audio
24 METER2 10 A
Quadro strumenti
*
25 SRS1 7,5 A Airbag
26 METER1 10 A Quadro strumenti
27 ENGINE.IG1 7,5 A Sistema di controllo motore
28 AT 15 ASistema controllo cambio
*, commutatore di avviamen-
to
29 H/CLEAN 20 A
Lavafari
*
30 A/C 7,5 A Condizionatore d'aria
31 AT PUMP 15 A
Sistema controllo cambio
*
32 HORN 15 A Avvisatore acustico
33 R.WIPER 15 A
Tergilunotto
*, Sistema antifurto*
34 H/L HI 20 A Luce abbagliante faro
35ŠŠ Š
36 WIPER.DEI 20 A
Sbrinatore tergiparabrezza
*
37 ENG.+B 7,5 A Sistema di controllo motore
38 H/L LOW L 15 A Luce anabbagliante faro (LH)
39 GLOW SIG 5 A
Sistema di controllo motore
*
40ENGINE1
ENGINE415 A Sistema di controllo motore
41 C/U IG1 15 A Protezione di vari circuiti
42 ST.HEATER 15 A
Volante riscaldato
*
43ŠŠ Š
44 AUDIO1 25 A Sistema audio
45 ABS/DSC S 30 A ABS, Sistema di controllo dinamico stabilità
Manutenzione e cura
Manutenzione a cura dell'utente
6-66*Alcuni modelli.

DESCRIZIONEAMPERAGGIOFUSIBILECOMPONENTE PROTETTO
46 FUEL PUMP 15 A
Sistema di alimentazione
*
47 FUEL WARM 25 A
Riscaldatore carburante*
48 TAIL 15 A Luci di posizione posteriori, luci targa
49SCR2
FUEL PUMP225 A
Sistema di controllo motore
*
50 HAZARD 25 ALampeggiatori di emergenza, indicatori di direzione,
luci di posizione
51 H/L LOW R 15 A Luce anabbagliante faro (RH)
52 OUTLET 25 AŠ
53 STOP 10 A
Luci stop, luci antinebbia posteriori
*
54 ROOM 25 A Protezione di vari circuiti
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-67

Scatola fusibili (lato sinistro)
DESCRIZIONEAMPERAGGIO
FUSIBILECOMPONENTE PROTETTO
1P.SEAT D 30 A
Sedile elettrico
*
2 P.SEAT P1 30 A
Sedile elettrico*
3R.SEAT W1 20 A
Riscaldatore sedile*
4 P.WINDOW2 25 A Finestrini elettrici
5 SRS2/ESCL 15 A Bloccasterzo elettrico
6 D.LOCK 25 A Chiusura centralizzata
7SEAT WARM 20 A
Riscaldatore sedile
*
8 SUNROOF 10 A
Te t t o a p r i b i l e*
9 R.OUTLET1 15 A
Prese accessori*
10 MIRROR 7,5 A Specchietto retrovisore elettrico
11 AT IND 7,5 A
Indicatore cambio automatico
*
12 INTERIOR1 15 A Protezione di vari circuiti
13 INTERIOR2 10 A Protezione di vari circuiti
14 R.OUTLET2 15 A Prese accessori
15 USB 7,5 A
Presa di corrente USB
*
Manutenzione e cura
Manutenzione a cura dell'utente
6-68*Alcuni modelli.

DESCRIZIONEAMPERAGGIO
FUSIBILECOMPONENTE PROTETTO
16 SCR3 15 A
Sistema di controllo motore
*
17 SCR4 15 A
Sistema di controllo motore*
18 AUDIO3 15 A Sistema audio
19 R.SHADE 7,5 A
Parasole posteriore
*
20 M.DEF 7,5 A
Sbrinatore specchietto retrovisore*
21ŠŠ Š
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-69

Cura dell'esterno
La verniciatura della vostra Mazda è frutto
delle più moderne tecnologie di
composizione ed applicazione.

Tuttavia gli agenti presenti nell'atmosfera
possono intaccare le proprietà protettive
della vernice se questa non viene
adeguatamente curata.

Di seguito vengono forniti alcuni esempi
di possibili danni, con i suggerimenti per
prevenirli.
Erosione causata da piogge acide o da
scarichi industriali
Insorgenza
Gli inquinanti industriali e i gas di scarico
dei veicoli vengono immagazzinati
nell'atmosfera dove, mescolandosi a
pioggia e umidità, formano sostanze acide.
Tali acidi possono depositarsi sulle finiture
del veicolo. Una volta che l'acqua è
evaporata, gli acidi assumono una
maggiore concentrazione e possono così
intaccare la finitura.
Ovviamente, più a lungo gli acidi restano
sulla superficie, tanto maggiore è la
possibilità che la danneggino.
Prevenzione
Per proteggere le finiture è necessario
lavare e incerare il veicolo seguendo le
istruzioni fornite in questa sezione. Queste
operazioni vanno immediatamente messe
in atto quando c'è il sospetto che sulle
finiture del veicolo si siano depositati
residui di pioggia acida.
Danni causati da escrementi di uccelli,
insetti o resina vegetale
Insorgenza
Gli escrementi degli uccelli contengono
acidi. Se non vengono rimossi possono
corrodere lo smalto e la vernice di fondo
del veicolo.

Gli insetti appiccicati alla vernice si
decompongono e producono sostanze
corrosive. Se non vengono rimossi
possono corrodere lo smalto e la vernice di
fondo del veicolo.

La resina vegetale, indurendosi, aderisce
stabilmente alla vernice di finitura. Se si
raschia la resina quando è dura, è possibile
che con essa vengano asportate anche
scaglie di vernice.
Prevenzione
Per proteggere le finiture è necessario
lavare e incerare la vostra Mazda
seguendo le istruzioni fornite in questa
sezione. Ciò deve essere fatto al più presto
possibile.

Gli escrementi degli uccelli possono
essere rimossi con una spugna morbida
imbevuta d'acqua. Se ci si trova in viaggio
e non si dispone di una spugna, si può
usare un fazzoletto inumidito. La zona
pulita deve essere poi passata con cera
seguendo le istruzioni fornite in questa
sezione.
Insetti e resina vegetale vanno
preferibilmente rimossi usando una spugna
morbida imbevuta d'acqua o un detergente
chimico di tipo commerciale.
Manutenzione e cura
Cura dell'estetica
6-70
