2018 MAZDA MODEL 6 Manuale del proprietario (in Italian)

Operazioni/icone sullo schermo
ATTENZIONE
Arrestare sempre il veicolo quando si regola la qualità dell'immagine del monitor vista 360°.
Non regolare la qualità dell'immagine del monitor vista 360° mentre si guida. Se la qualità
dell'immagine del monitor vista 360° (luminosità, contrasto, tono e intensità del colore) viene
regolata mentre si guida, si potrebbe causare un incidente.
(Esempio visualizzazione)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Display/Icona Descrizione
Icona stato vista Indica quale immagine è visualizzata tra vista anteriore/vista
anteriore a schermo intero/vista laterale/vista posteriore/vista
posteriore a schermo intero.
Icona stato sensore di parcheggio Indica che il sensore di parcheggio ha un problema o è disatti-
vato.
Icona stato sistema di avviso traffico
posteriore in uscita da parcheggio
(RCTA)Indica che il sensore radar (posteriore) ha un problema o è di-
sattivato.
Icona cambio telecamera Ogni volta che si tocca lo schermo, lo schermo visualizzato
cambia.
Icona impostazione Si può regolare la qualità dell'immagine del monitor vista
360°.
Al volante
i-ACTIVSENSE
4-279

WVista superiore/Vista anteriore
Usare la vista superiore/vista anteriore per avere assistenza nel controllare la sicurezza
nell'area attorno al veicolo quando si accelera da fermo, si parcheggia o si arresta il veicolo.
Range di visualizzazione
(Condizione reale) (Visualizzazione
schermo)
Obiettivo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
NOTA
•Nello schermo vista superiore, le aree in nero davanti e dietro l'immagine del veicolo e i
punti di congiunzione delle immagini delle telecamere sono punti ciechi.
•Poiché le immagini visualizzate nello schermo vista superiore vengono processate da
ciascuna telecamera, lo schermo vista superiore potrebbe fornire la visualizzazione nei
modi seguenti.
•Se un'immagine contenente un oggetto molto colorato viene catturata da una delle
telecamere, questo si potrebbe riflettere sull'intero schermo che pertanto potrebbe
visualizzare l'immagine in quel colore.
•Ostacoli visualizzati nella vista anteriore potrebbero non essere visualizzati sullo
schermo vista superiore.
•Se la posizione o l'angolazione di ciascuna telecamera cambia a causa dell'inclinazione
del veicolo, l'immagine potrebbe apparire distorta.
•Le linee della strada potrebbero apparire distorte nei punti di congiunzione delle
immagini delle telecamere.
•Il livello d'illuminazione attorno a una qualsiasi delle telecamere potrebbe far apparire
l'intero schermo luminoso/scuro.
Al volante
i-ACTIVSENSE
4-280

Vista dello schermo
-b
-a
(Quando la visualizzazione della linea
di proiezione percorso veicolo è attiva)(Quando la visualizzazione della linea di
proiezione percorso veicolo non è attiva)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/Icona Descrizione
Vista sensori di parcheggio Visualizza la condizione rilevata dal sensore di parcheggio
quando questo è attivato.
Per i dettagli, fare riferimento all'indicazione di rilevamento
ostacolo e alla spia acustica del sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-338.
Icona pneumatici Indica la direzione degli pneumatici. Si muove congiuntamen-
te alle operazioni sul volante.
Linee di proiezione percorso veicolo
(ambra)Indica approssimativamente la proiezione del percorso del vei-
colo. Si muove congiuntamente alle operazioni sul volante.
a) Indica il percorso che dovrebbe seguire il bordo del paraurti
anteriore.
b) Indica il percorso che dovrebbe seguire il lato interno del
veicolo.
Linee d'ingombro del veicolo prolunga-
te e linee guida per la distanza (rossa/
blu)Indica approssimativamente l'ingombro del veicolo e la distan-
za (dall'estremità anteriore del paraurti) davanti al veicolo.
•Le linee rosse indicano che i punti si trovano a circa 0,5 m
dall'estremità anteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità anteriore del paraurti.
Linee guida per la distanza rispetto alla
proiezione del percorso veicolo (rosse/
ambra)Indica la distanza (dall'estremità anteriore del paraurti) davanti
al veicolo.
•La linea rossa indica che il punto si trova a circa 0,5 m dal-
l'estremità anteriore del paraurti.
•Le linee arancioni indicano che i punti si trovano a 1 m e
2 m circa dall'estremità anteriore del paraurti.
Al volante
i-ACTIVSENSE
4-281

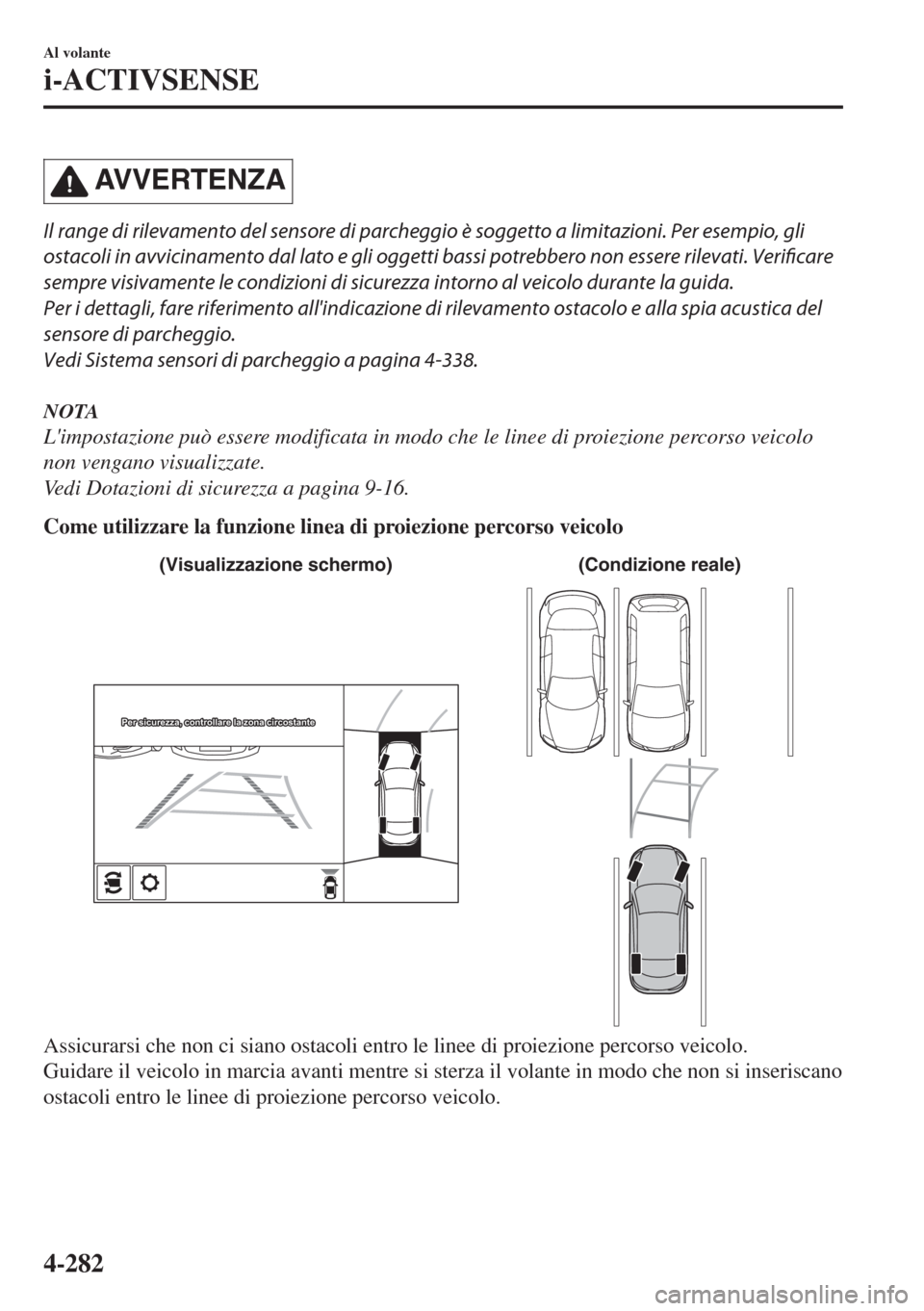

AVVERTENZA
Il range di rilevamento del sensore di parcheggio è soggetto a limitazioni. Per esempio, gli
ostacoli in avvicinamento dal lato e gli oggetti bassi potrebbero non essere rilevati. Verificare
sempre visivamente le condizioni di sicurezza intorno al veicolo durante la guida.
Per i dettagli, fare riferimento all'indicazione di rilevamento ostacolo e alla spia acustica del
sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-338.
NOTA
L'impostazione può essere modificata in modo che le linee di proiezione percorso veicolo
non vengano visualizzate.
Vedi Dotazioni di sicurezza a pagina 9-16.
Come utilizzare la funzione linea di proiezione percorso veicolo
(Condizione reale) (Visualizzazione schermo)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Assicurarsi che non ci siano ostacoli entro le linee di proiezione percorso veicolo.
Guidare il veicolo in marcia avanti mentre si sterza il volante in modo che non si inseriscano
ostacoli entro le linee di proiezione percorso veicolo.
Al volante
i-ACTIVSENSE
4-282

WVista anteriore a schermo intero
Servirsi della vista anteriore a schermo intero per agevolare il controllo della sicurezza
dell'area circostante quando si eseguono partenze o s'imboccano intersezioni a T o incroci.
Range di visualizzazione
(Condizione reale) (Visualizzazione
schermo)
Obiettivo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-283

Vista dello schermo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/Icona Descrizione
Linee d'ingombro del veicolo prolunga-
te e linee guida per la distanza (rossa/
blu)Indica approssimativamente l'ingombro del veicolo e la distan-
za (dall'estremità anteriore del paraurti) davanti al veicolo.
•Le linee rosse indicano che i punti si trovano a circa 0,5 m
dall'estremità anteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità anteriore del paraurti.
NOTA
•L'indicazione di rilevamento ostacolo sensore parcheggio non viene visualizzata. Se la
spia acustica sensore parcheggio si attiva, commutare la visualizzazione dello schermo
alla vista superiore/vista anteriore o alla vista laterale.
•Lo schermo della vista anteriore a schermo intero visualizza l'immagine davanti al
veicolo in modo grandangolare e corregge l'immagine per agevolare il rilevamento di
ostacoli in avvicinamento laterale. Pertanto, differisce dalla vista effettiva.
Al volante
i-ACTIVSENSE
4-284

tVista laterale
Servirsi della vista laterale per agevolare il controllo della sicurezza dell'area circostante
quando si eseguono partenze, parcheggi o fermate.
Range di visualizzazione
(Condizione reale) (Visualizzazione schermo)
Obiettivo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-285

Vista dello schermo
(Quando la visualizzazione della linea
di proiezione percorso veicolo è attiva)(Quando la visualizzazione della linea di
proiezione percorso veicolo non è attiva)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/Icona Descrizione
Vista sensori di parcheggio Visualizza la condizione rilevata dal sensore di parcheggio
quando questo è attivato.
Per i dettagli, fare riferimento all'indicazione di rilevamento
ostacolo e alla spia acustica del sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-338.
Linee di proiezione percorso veicolo
(ambra)Indica approssimativamente la proiezione del percorso del
veicolo. Si muove congiuntamente alle operazioni sul volante.
Le linee di proiezione percorso veicolo (ambra) indicano il
percorso previsto del lato interno del veicolo.
Linee guida indicanti la larghezza del
veicolo (blu)Indicano la larghezza approssimativa del veicolo inclusi gli
specchietti retrovisori esterni.
Linee guida indicanti l'estremità ante-
riore del veicolo (blu)Indicano il punto a circa 0,25 m dal bordo anteriore del veico-
lo (bordo anteriore del paraurti).
NOTA
L'impostazione può essere modificata in modo che le linee di proiezione percorso veicolo
non vengano visualizzate.
Vedi Dotazioni di sicurezza a pagina 9-16.
Al volante
i-ACTIVSENSE
4-286
