2018 MAZDA MODEL 6 Manuale del proprietario (in Italian)

Ubicazione ruota di scorta e attrezzi
NOTA
Il veicolo può essere dotato o meno di ruota di scorta, martinetto, chiave a menaruola e
borsa attrezzi. Per i dettagli consultare un Riparatore Autorizzato Mazda.
La ruota di scorta e gli attrezzi si trovano nelle posizioni illustrate in figura.
(Con ruota di scorta convenzionale) (Con ruotino di scorta provvisorio)BerlinaChiave a menaruola
Leva del
martinettoOcchiello di traino
(Tipo lungo)Occhiello di traino
(Tipo corto)
Ruota di
scorta
Alcuni modelli.
Borsa attrezzi
Borsa attrezzi Cacciavite
Chiave inglese
Cacciavite
Chiave inglese
Bullone di
ancoraggio
ruota di scorta
Leva del
martinetto
Chiave a
menaruola
Ruota di
scorta Martinetto Bullone di ancoraggio ruota di scorta
Martinetto
Occhiello di traino
(Tipo lungo) Occhiello di
traino (Tipo corto)
In caso di guasto
In caso di foratura
7-15

Cacciavite
Chiave inglese
Kit per riparazione di
emergenza pneumatico (Senza ruota di scorta)
Tipo A
Tipo B
Chiave a
menaruolaLeva del
martinetto
Martinetto
Occhiello di traino
(Tipo lungo)
Occhiello di traino
(Tipo corto)
Alcuni modelli.
Borsa
attrezzi
Kit per riparazione
di emergenza
pneumatico
Leva del martinettoOcchiello
di traino
(Tipo lungo)
Occhiello di traino (Tipo corto)
In caso di guasto
In caso di foratura
7-16

Cacciavite
Chiave inglese
Cacciavite
Chiave inglese

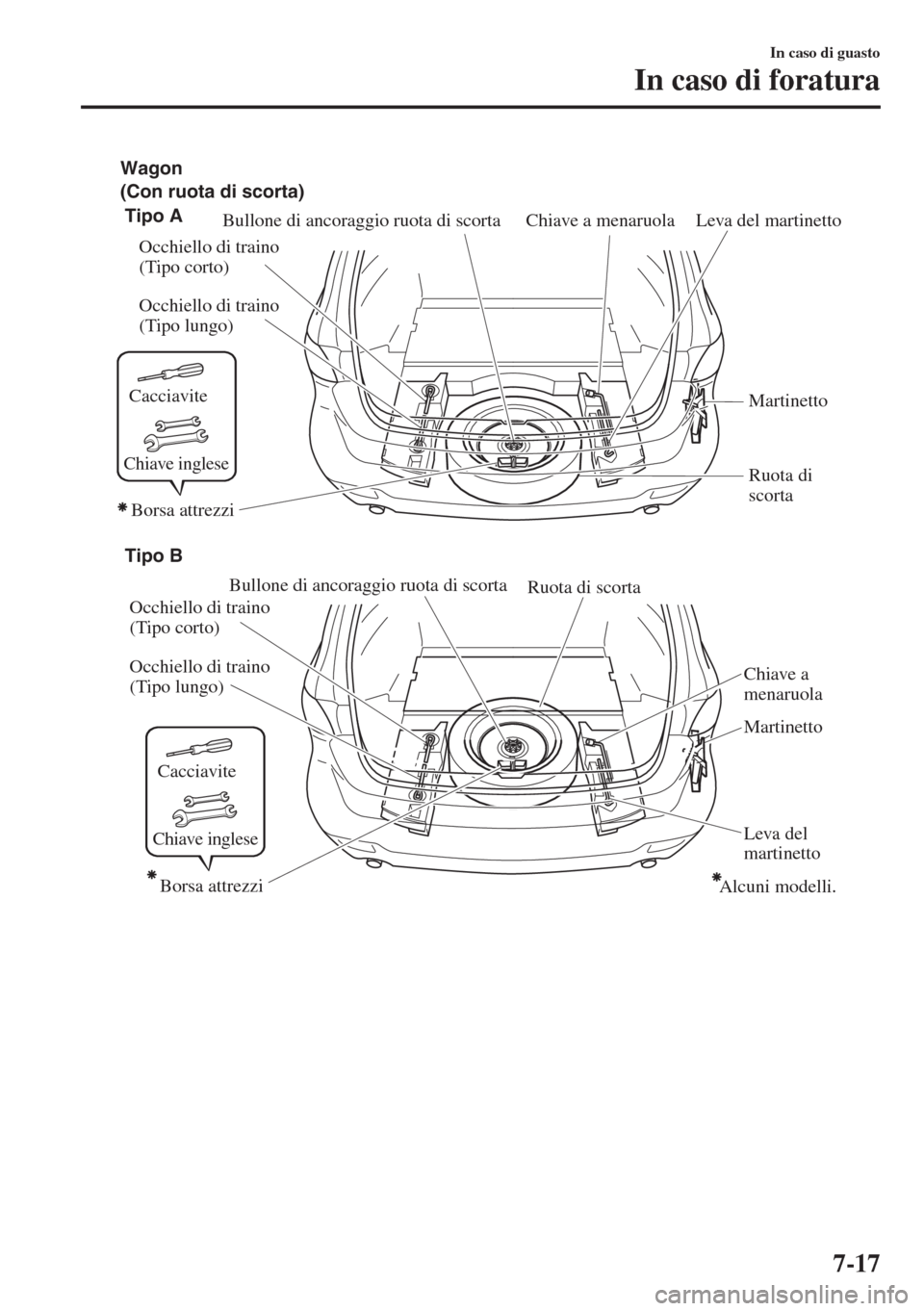

(Con ruota di scorta) Wagon
Tipo A
Chiave a menaruolaLeva del martinetto
Occhiello di traino
(Tipo lungo) Occhiello di traino
(Tipo corto)
Martinetto
Ruota di
scortaBullone di ancoraggio ruota di scorta
Borsa attrezzi
Tipo B
Chiave a
menaruola
Leva del
martinetto Occhiello di traino
(Tipo lungo) Occhiello di traino
(Tipo corto)
Martinetto Ruota di scorta
Bullone di ancoraggio ruota di scorta
Borsa attrezziAlcuni modelli.
In caso di guasto
In caso di foratura
7-17

Cacciavite
Chiave inglese

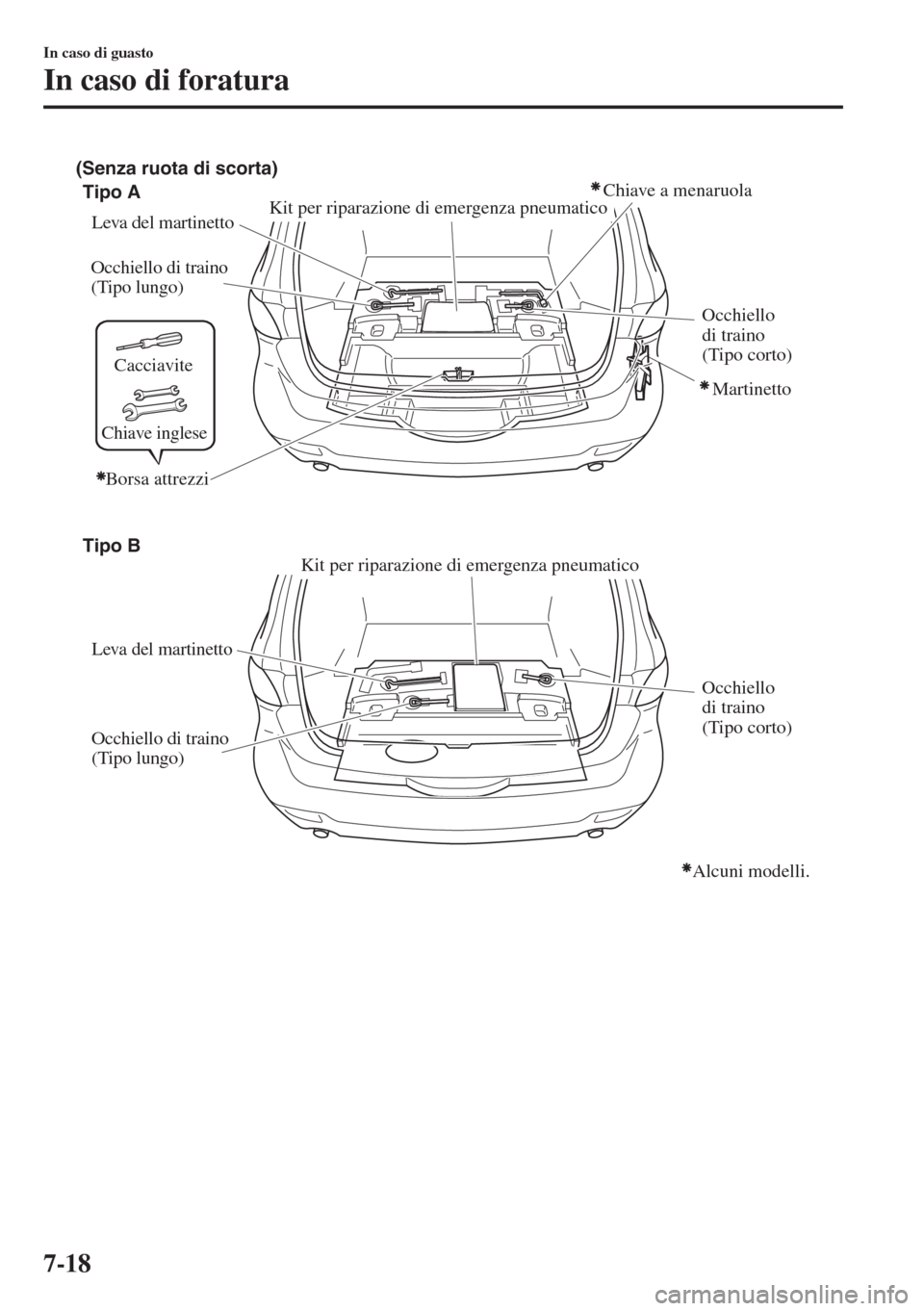

(Senza ruota di scorta)
Tipo A
Leva del martinetto
Occhiello di traino
(Tipo lungo)
Occhiello di traino
(Tipo lungo)Occhiello
di traino
(Tipo corto)
Martinetto
Occhiello
di traino
(Tipo corto)
Kit per riparazione di emergenza pneumatico
Kit per riparazione di emergenza pneumatico
Borsa attrezziChiave a menaruola
Alcuni modelli.
Leva del martinetto
Tipo B
In caso di guasto
In caso di foratura
7-18

tMartinetto*
Per estrarre il martinetto
Berlina
1. Rimuovere il tappeto del baule.

Tappeto baule
2.(Con vano sotto il pianale)
Rimuovere il vano sotto il pianale.

Vano sotto
il pianale
3. Rimuovere la tasca.

4. Girare il bullone ad alette e la vite del
martinetto in senso antiorario.

Bullone ad alette
Vite martinetto
Wagon
1.(Con ruota di scorta)
Rimuovere il pannello vano bagagli.
Pannello
vano
bagagli
(Senza ruota di scorta)
Sollevare il pannello vano bagagli.
Pannello
vano
bagagli
In caso di guasto
In caso di foratura
*Alcuni modelli.7-19

2.(Con ruota di scorta)
Rimuovere il vano sotto il pianale.
(Senza ruota di scorta)
Ruotare il gancio per sacchetto della
spesa in modo da liberarlo dal suo
fermo e sistemarvi contro il pannello
del vano bagagli.
Vano sotto il pianale
3. Rimuovere la tasca tirando la linguetta.

4. Girare il bullone ad alette e la vite del
martinetto in senso antiorario.

Bullone ad alette
Vite martinetto
Per fissare il martinetto
1. Inserire il bullone ad alette nel
martinetto, tenendo la vite di
quest'ultimo rivolta in avanti, e ruotare
il bullone in senso orario per serrarlo
temporaneamente.
2. Ruotare la vite del martinetto nel senso
mostrato in figura.

Bullone ad alette
Vite martinetto
3. Girare il bullone ad alette
completamente per fissare il
martinetto.
NOTA
Se il martinetto non è fissato a dovere
potrebbe sbattere durante la marcia.
Verificare che la vite del martinetto sia
serrata a sufficienza.
Manutenzione
•Tenere sempre pulito il martinetto.
•Verificare che le sue parti mobili siano
sempre pulite e prive di ruggine.
In caso di guasto
In caso di foratura
7-20

•Verificare che la filettatura della vite sia
sempre lubrificata.
tRuota di scorta*
La vostra Mazda è dotata di ruotino di
scorta provvisorio.
Il ruotino di scorta provvisorio è più
leggero e più piccolo di una ruota normale,
ed è concepito per essere usato solo in
caso di emergenza e deve essere impiegato
solo per periodi MOLTO brevi. I ruotini di
scorta provvisori NON devono MAI
essere usati su lunghi tragitti o per lunghi
periodi.
ATTENZIONE
Non installare il ruotino di scorta
provvisorio al posto delle ruote anteriori
(ruote motrici):
Viaggiare con il ruotino di scorta
provvisorio al posto di una delle ruote
motrici anteriori è pericoloso.
Comprometterà la manovrabilità. Il
conducente potrebbe perdere il controllo
del veicolo, soprattutto su strade con
ghiaccio o neve, e causare un incidente.
Spostare una ruota normale davanti e
installare il ruotino di scorta dietro.
AVVERTENZA
¾Quando si usa il ruotino di scorta
provvisorio, la stabilità può risultare
inferiore rispetto a quando si usa una
ruota convenzionale. Guidare con
cautela.
¾Per evitare di danneggiare il ruotino di
scorta provvisorio o il veicolo, osservare
le seguenti precauzioni:
¾Non superare la velocità di 80 km/h.
¾Evitare di passare sopra a degli
ostacoli. Non entrare inoltre in un
lavaggio automatico. Il ruotino di
scorta provvisorio ha un diametro
inferiore ad una normale ruota per cui
la distanza da terra si riduce.
¾Non usare catene da neve su questo
tipo di ruota perché non sono adatte.
¾Non usare il ruotino di scorta
provvisorio su di un altro veicolo; è
specifico per la vostra Mazda.
¾Installare un solo ruotino di scorta
provvisorio sul veicolo; non usarne due
o più contemporaneamente.
Per estrarre la ruota di scorta
1.(Berlina)
Rimuovere il tappeto del baule.
Tappeto baule
(Wagon)
Rimuovere il pannello vano bagagli.
Pannello
vano
bagagli
In caso di guasto
In caso di foratura
*Alcuni modelli.7-21

2.(Wagon)
Con coperchio inferiore pannello
vano bagagli
Rimuovere il coperchio inferiore
pannello vano bagagli.
Coperchio inferiore
pannello vano bagagli
3. Ruotare il bullone di ancoraggio della
ruota di scorta in senso antiorario.

Bullone di ancoraggio ruota di scorta
Per fissare la ruota di scorta
Riporre la ruota di scorta procedendo in
ordine inverso rispetto alla rimozione. Una
volta riposta la ruota di scorta, verificare
che questa sia fissata saldamente.
Kit per riparazione di
emergenza pneumatico
*
Il kit per riparazione di emergenza
pneumatico di cui è dotata la sua Mazda è
un sistema per riparare temporaneamente
uno pneumatico del veicolo leggermente
danneggiato, ad esempio da un chiodo o
da simili oggetti appuntiti incontrati sul
fondo stradale.
Eseguire la riparazione di emergenza dello
pneumatico forato senza rimuovere il
chiodo o l'oggetto appuntito che ne ha
provocato la foratura.
NOTA
Il veicolo non è dotato di ruota di scorta.
In caso di afflosciamento di uno
pneumatico, usare il kit per riparazione di
emergenza per riparare temporaneamente
lo pneumatico. Quando si effettua la
riparazione, seguire le istruzioni allegate
al kit per riparazione di emergenza. Se è
stata eseguita una riparazione di
emergenza per pneumatico forato, usando
il kit per riparazione di emergenza
pneumatico, rivolgersi ad un riparatore
specializzato, noi consigliamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, per riparare o sostituire lo
pneumatico il prima possibile.
In caso di guasto
In caso di foratura
7-22*Alcuni modelli.
