•Quando si percorrono strade tortuose o ondulate.
•Quando i fari/fanali posteriori di veicoli che stanno davanti o viaggiano in direzione
opposta sono tenui o spenti.
•Quando non c'è abbastanza buio come all'alba o al tramonto.
•Quando il vano bagagli è pieno di oggetti pesanti o i sedili posteriori sono occupati da
passeggeri.
•Quando la visibilità è ridotta a causa degli spruzzi d'acqua sul parabrezza causati dagli
pneumatici del veicolo che sta davanti.
tPer attivare il sistema
Il sistema commuta i fari sulle luci
abbaglianti una volta che l'accensione è
stata commutata su ON e l'interruttore fari
è in posizione
. Contemporaneamente
si accende l'indicatore luminoso ALH
(verde) nel quadro strumenti.
Gli ALH determinano che è notte
basandosi sulla luminosità dell'ambiente
circostante.
La funzione del sistema viene annullata
quando l'interruttore fari viene smistato in
una posizione diversa da
, quando i
fari vengono commutati manualmente
nella posizione di luci anabbaglianti o
quando vengono fatte lampeggiare le luci
abbaglianti.
NOTA
Il sistema può essere impostato in modo
che ALH non sia operativo.
Vedi Dotazioni del veicolo a pagina 9-20.
tCommutazione manuale
Commutazione alle luci anabbaglianti
Muovere la leva in posizione di luci
anabbaglianti.
L'indicatore luminoso ALH (verde) si
spegne.
Commutazione alle luci abbaglianti
Commutare l'interruttore fari in posizione
.
L'indicatore luminoso ALH (verde) si
spegne e
si accende.
Al volante
i-ACTIVSENSE
4-159

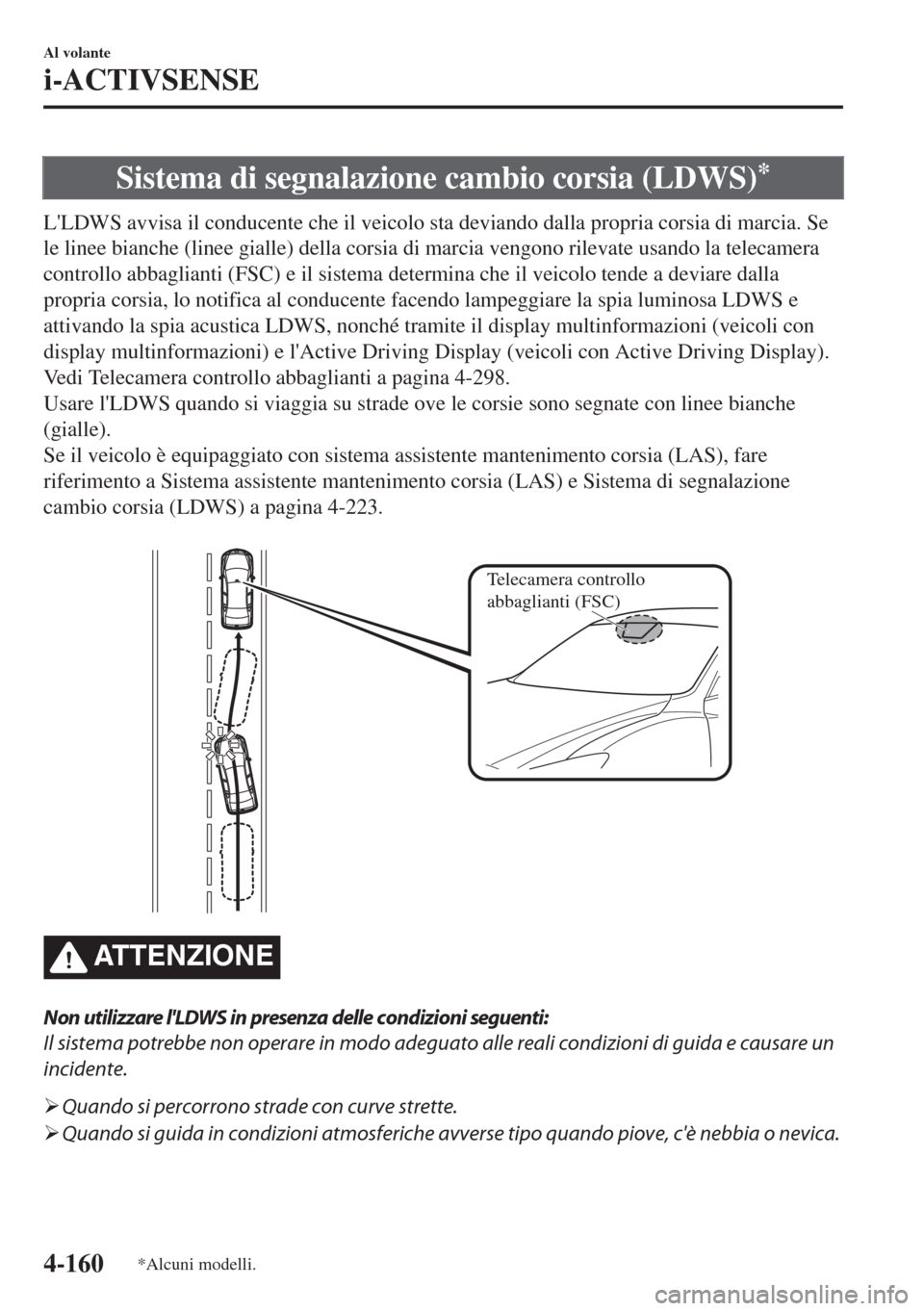

Sistema di segnalazione cambio corsia (LDWS)*
L'LDWS avvisa il conducente che il veicolo sta deviando dalla propria corsia di marcia. Se
le linee bianche (linee gialle) della corsia di marcia vengono rilevate usando la telecamera
controllo abbaglianti (FSC) e il sistema determina che il veicolo tende a deviare dalla
propria corsia, lo notifica al conducente facendo lampeggiare la spia luminosa LDWS e
attivando la spia acustica LDWS, nonché tramite il display multinformazioni (veicoli con
display multinformazioni) e l'Active Driving Display (veicoli con Active Driving Display).
Vedi Telecamera controllo abbaglianti a pagina 4-298.
Usare l'LDWS quando si viaggia su strade ove le corsie sono segnate con linee bianche
(gialle).
Se il veicolo è equipaggiato con sistema assistente mantenimento corsia (LAS), fare
riferimento a Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione
cambio corsia (LDWS) a pagina 4-223.

Telecamera controllo
abbaglianti (FSC)
ATTENZIONE
Non utilizzare l'LDWS in presenza delle condizioni seguenti:
Il sistema potrebbe non operare in modo adeguato alle reali condizioni di guida e causare un
incidente.
¾Quando si percorrono strade con curve strette.
¾Quando si guida in condizioni atmosferiche avverse tipo quando piove, c'è nebbia o nevica.
Al volante
i-ACTIVSENSE
4-160*Alcuni modelli.

Le funzioni dell'LDWS sono soggette a limitazioni:
Mantenere sempre la corretta traiettoria agendo sul volante e guidare con prudenza. Il
sistema LDWS non è stato concepito per compensare la mancanza di prudenza del
conducente e un eccessivo affidamento su di esso può essere causa di un incidente. Il
conducente ha la responsabilità di eseguire i cambi di corsia e le altre manovre con prudenza.
Prestare sempre attenzione alla direzione di marcia del veicolo e ai dintorni del veicolo.
AVVERTENZA
Non modificare le sospensioni. Se si alterano l'altezza del veicolo o la forza di smorzamento
delle sospensioni, l'LDWS potrebbe non funzionare in modo corretto.
NOTA
•Se il veicolo devia dalla propria corsia di marcia, l'LDWS si attiva (tramite spia acustica
e indicatore luminoso). Usare il volante in modo adeguato per mantenere il veicolo al
centro della corsia.
•Quando si aziona la leva degli indicatori di direzione per cambiare corsia, la spia LDWS
viene automaticamente annullata. La spia LDWS diventa operativa quando la leva degli
indicatori di direzione ritorna in posizione e il sistema rileva la presenza di linee bianche
o gialle.
•Se a causa di un brusco azionamento del volante, del pedale acceleratore o del pedale
freno il veicolo si avvicina ad una linea bianca o gialla, il sistema determina che il
conducente sta effettuando un cambio di corsia per cui la spia LDWS viene
automaticamente annullata.
•L'LDWS potrebbe rimanere inattivo subito dopo essersi attivato in seguito ad una
deviazione del veicolo dalla propria corsia di marcia o se il veicolo devia ripetutamente
dalla propria corsia di marcia in un breve arco di tempo.
•L'LDWS non funziona se non rileva le linee bianche o gialle di delimitazione delle corsie
di marcia.
•In presenza delle condizioni indicate di seguito, l'LDWS potrebbe non riuscire a rilevare
correttamente le linee bianche o gialle per cui potrebbe non funzionare in modo corretto.
•Se un oggetto sistemato sul cruscotto viene riflesso nel parabrezza e ripreso dalla
telecamera.
•Presenza di bagagli pesanti nel vano bagagli o sul sedile posteriore che portano il
veicolo ad inclinarsi.
•Le pressioni degli pneumatici non sono regolate al valore specificato.
•Quando il veicolo imbocca una corsia di accesso o di uscita da un'area di sosta o da un
casello autostradale.
•Le linee bianche o gialle sono scarsamente visibili a causa della sporcizia o del
dissolvimento della vernice.
Al volante
i-ACTIVSENSE
4-161

•Il veicolo che sta davanti viaggia vicino ad una linea bianca o gialla rendendola meno
visibile.
•Una linea bianca o gialla risulta meno visibile a causa di condizioni atmosferiche
avverse (pioggia, nebbia o neve).
•Il veicolo sta percorrendo una corsia provvisoria o un tratto di strada con una corsia
chiusa per lavori in corso.
•La telecamera riprende una falsa linea tracciata sulla strada come una linea che
delimita un cantiere o prodotta dall'effetto ottico causato dall'oscurità, da residui di
neve o da rivoli d'acqua.
•La luminosità dell'ambiente cambia repentinamente come quando si entra o si esce da
una galleria.
•L'illuminazione prodotta dai fari risulta attenuata a causa di sporcizia o della
deviazione dell'asse ottico.
•Il parabrezza è sporco o appannato.
•La superficie della strada riflette luce.
•La superficie della strada è bagnata e lucida o cosparsa di pozzanghere.
•Sulla strada è proiettata l'ombra di un guardrail parallelo alla linea bianca o gialla.
•Una corsia è eccessivamente stretta o larga.
•La strada è estremamente irregolare.
•Il veicolo ha subito una scossa per aver urtato un dosso rallentatore.
•Sono presenti 2 o più linee bianche o gialle adiacenti.
•In prossimità di un incrocio sono presenti strade o corsie di differente linea.
Al volante
i-ACTIVSENSE
4-162

tQuando il sistema è operativo
Se l'indicatore luminoso LDWS OFF nel
quadro strumenti si spegne quando
l'accensione viene commutata su ON, il
sistema va in standby.
Se l'indicatore luminoso LDWS OFF nel
quadro strumenti si accende quando
l'accensione viene commutata su ON,
premere l'interruttore LDWS OFF in modo
che il sistema vada in standby.
Guidare il veicolo stando al centro della
corsia di marcia mentre il sistema è in
standby. Il sistema diventa operativo
quando vengono soddisfatte tutte le
condizioni seguenti.
•Il veicolo viaggia stando al centro della
corsia di marcia in presenza delle linee
bianche o gialle sui lati sinistro e destro
o su uno dei due.
•La velocità del veicolo è pari o superiore
a 70 km/h circa.
•Il veicolo percorre una strada dritta o
con curve lievi.
L'LDWS non opera nei casi seguenti:
•Il sistema non riesce a rilevare le linee
bianche o gialle.
•La velocità del veicolo è inferiore a 65
km/h circa.
•Il veicolo sta affrontando una svolta
stretta.
•Il veicolo sta percorrendo una curva a
velocità inadeguata.
NOTA
•L'LDWS non opera finché il sistema non
rileva una linea bianca o gialla sul lato
sinistro o destro.
•Quando rileva la presenza della linea
bianca o gialla su un solo lato, il
sistema attiva la spia solo quando il
veicolo devia dal lato ove è stata
rilevata la linea bianca o gialla.
•La distanza e la sensibilità della spia
(attendibilità di una spia) che il sistema
usa per determinare la possibilità di un
cambio di corsia sono variabili.
Vedi Dotazioni di sicurezza a pagina
9-16.
Display corsia di marcia (veicoli con
display multinformazioni)
Le linee della corsia di marcia del veicolo
(stand-by) vengono indicate nel display
multinformazioni quando LDWS va in
standby.
Al volante
i-ACTIVSENSE
4-163

Quando LDWS rileva le linee bianche
(gialle) di entrambi i lati sinistro e destro
per cui diventa operativo, le linee della
corsia di marcia del veicolo (stand-by)
vengono indicate nel display
multinformazioni.
Annullamento automatico
Nei casi indicati di seguito, l'LDWS viene
annullato automaticamente e l'indicatore
luminoso LDWS nel quadro strumenti si
accende.
•La temperatura all'interno della
telecamera è eccessiva o insufficiente.
•Il parabrezza attorno alla telecamera è
appannato.
•Il parabrezza attorno alla telecamera è
ostruito per cui la visibilità risulta
ridotta.
Display corsia di marcia (veicoli con
display multinformazioni)
Le linee della corsia di marcia del veicolo
(stand-by) vengono indicate nel display
multinformazioni quando LDWS viene
annullato automaticamente.
Annullamento automatico spia
Quando vengono eseguite le manovre
indicate di seguito, LDWS determina che
il conducente intende effettuare un cambio
di corsia per cui la spia LDWS viene
automaticamente annullata. L'LDWS
viene abilitato automaticamente una volta
che il conducente ha eseguito la manovra.
•Il volante viene azionato bruscamente.
•Il pedale del freno viene premuto
bruscamente.
•Il pedale dell'acceleratore viene premuto
bruscamente.
•Viene azionata la leva degli indicatori di
direzione (una volta che la leva degli
indicatori di direzione è tornata in
posizione, l'LDWS potrebbe non
operare per 3 secondi circa, cioè per il
tempo necessario a riportarsi in corsia).
NOTA
Dopo che sono trascorsi circa 30 secondi
con leva degli indicatori di direzione
azionata, la spia LDWS potrebbe attivarsi
se il veicolo è vicino ad una linea bianca o
gialla.
Al volante
i-ACTIVSENSE
4-164

tAnnullamento del sistema
Premere l'interruttore LDWS OFF per
annullare l'LDWS medesimo. L'indicatore
luminoso LDWS OFF si accende.
Display corsia di marcia (veicoli con
display multinformazioni)
Le linee della corsia di marcia del veicolo
non vengono più indicate nel display
multinformazioni quando LDWS viene
annullato.
NOTA
Quando l'accensione è commutata su
OFF, il sistema mantiene lo stato che
aveva prima che venisse disattivato. Per
esempio, se l'accensione viene commutata
su OFF con LDWS operativo, alla
successiva commutazione dell'accensione
su ON il sistema sarà ancora operativo.
tSegnalazione cambio corsia
Se il sistema determina che esiste il rischio
di un cambio di corsia, la spia acustica
LDWS si attiva e la spia luminosa LDWS
(se in dotazione) lampeggia. Sterzare
adeguatamente il volante per riportare il
veicolo al centro della corsia di marcia.
Per i veicoli equipaggiati con display
multinformazioni e Active Driving
Display, il colore della linea della corsia di
marcia verso la quale il sistema ha
determinato che il veicolo potrebbe
deviare cambia da bianca ad ambra e la
linea della corsia di marcia del veicolo
lampeggia.
Indicazione sul display

Display multinformazioni
Active Driving Display
NOTA
•Se la spia acustica LDWS è impostata su
segnale acustico rombo
*1, il suono
verrà emesso dall'altoparlante del
veicolo situato sul lato verso il quale il
sistema ha determinato che il veicolo
possa deviare dalla propria corsia di
marcia.
•In determinate condizioni ambientali,
per esempio quando il livello di
rumorosità esterna è alto, la spia
acustica LDWS potrebbe risultare
difficilmente udibile.
•Il volume della spia acustica LDWS è
variabile.
Vedi Dotazioni di sicurezza a pagina
9-16.
•È possibile cambiare il tipo di segnale
spia acustica (rombo
*1/bip) sull'LDWS.
Vedi Dotazioni di sicurezza a pagina
9-16.
Al volante
i-ACTIVSENSE
4-165

*1 Una banda rumorosa consiste di una
serie di scanalature sulla superficie
stradale posizionate a intervalli
specificati e quando il veicolo ci passa
sopra producono vibrazioni e un
rombo per allertare il conducente che
il veicolo si sta allontanando dalla
corsia.
Il rombo è la riproduzione del suono
che si avverte quando un veicolo
passa sopra alle bande rumorose.

Rombo
Scanalatura
Al volante
i-ACTIVSENSE
4-166
