2018 MAZDA MODEL 6 Manuale del proprietario (in Italian)

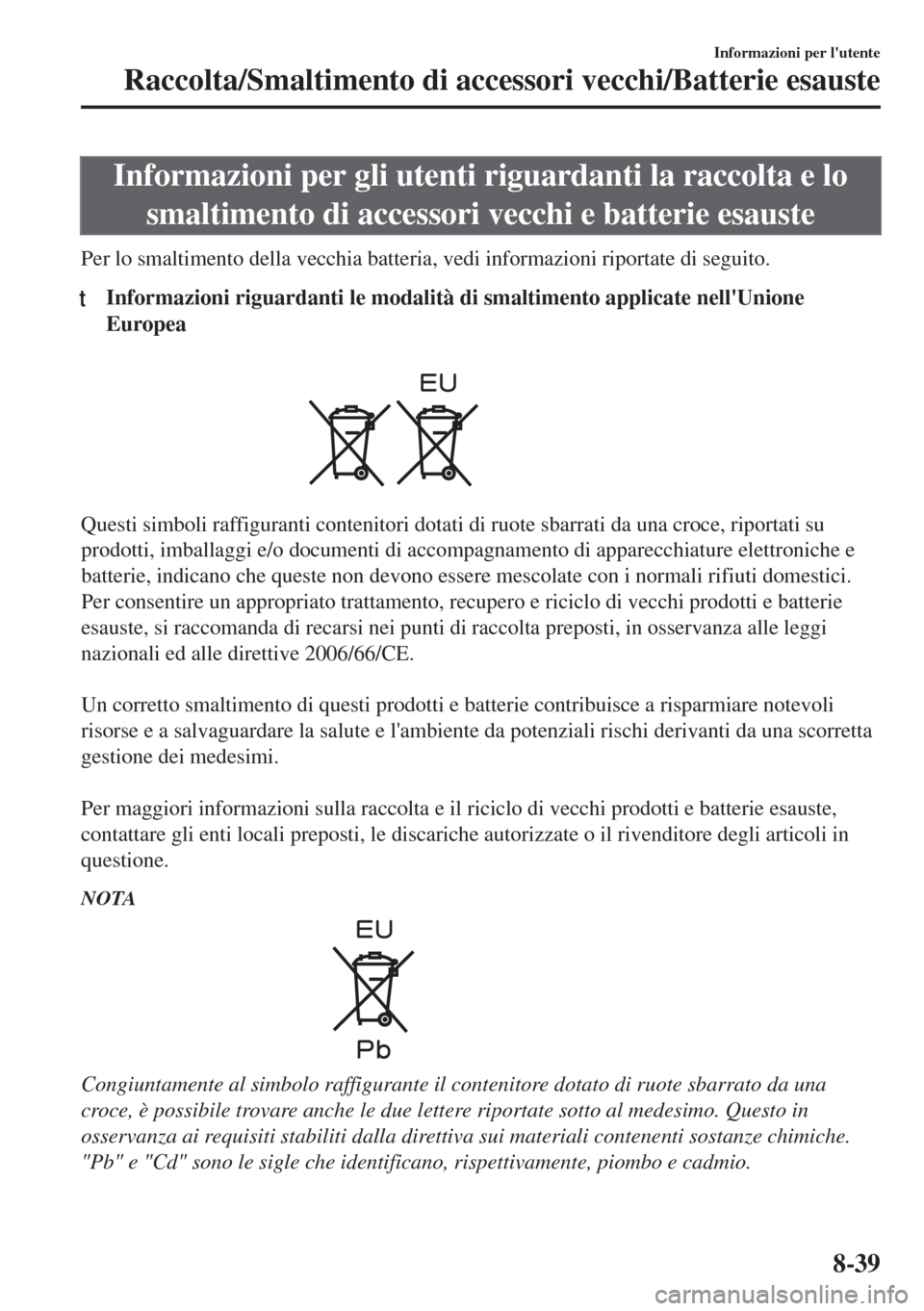

Informazioni per gli utenti riguardanti la raccolta e lo
smaltimento di accessori vecchi e batterie esauste
Per lo smaltimento della vecchia batteria, vedi informazioni riportate di seguito.
tInformazioni riguardanti le modalità di smaltimento applicate nell'Unione
Europea
Questi simboli raffiguranti contenitori dotati di ruote sbarrati da una croce, riportati su
prodotti, imballaggi e/o documenti di accompagnamento di apparecchiature elettroniche e
batterie, indicano che queste non devono essere mescolate con i normali rifiuti domestici.
Per consentire un appropriato trattamento, recupero e riciclo di vecchi prodotti e batterie
esauste, si raccomanda di recarsi nei punti di raccolta preposti, in osservanza alle leggi
nazionali ed alle direttive 2006/66/CE.

Un corretto smaltimento di questi prodotti e batterie contribuisce a risparmiare notevoli
risorse e a salvaguardare la salute e l'ambiente da potenziali rischi derivanti da una scorretta
gestione dei medesimi.

Per maggiori informazioni sulla raccolta e il riciclo di vecchi prodotti e batterie esauste,
contattare gli enti locali preposti, le discariche autorizzate o il rivenditore degli articoli in
questione.
NOTA
Congiuntamente al simbolo raffigurante il contenitore dotato di ruote sbarrato da una
croce, è possibile trovare anche le due lettere riportate sotto al medesimo. Questo in
osservanza ai requisiti stabiliti dalla direttiva sui materiali contenenti sostanze chimiche.
"Pb" e "Cd" sono le sigle che identificano, rispettivamente, piombo e cadmio.
Informazioni per l'utente
Raccolta/Smaltimento di accessori vecchi/Batterie esauste
8-39

tInformazioni riguardanti le modalità di smaltimento applicate in Paesi
extracomunitari
I simboli di cui sopra sono validi soltanto nell'Unione Europea. In caso di smaltimento di
vecchi prodotti e batterie esauste, rivolgersi alle autorità locali, alle discariche autorizzate o
al rivenditore degli articoli in questione per le necessarie informazioni.
Informazioni per l'utente
Raccolta/Smaltimento di accessori vecchi/Batterie esauste
8-40

9Specifiche
Dati tecnici della vostra Mazda.
Numeri identificativi ........................ 9-2
Targhette dati veicolo ...................9-2
Specifiche ........................................... 9-4
Specifiche .................................... 9-4
Opzioni personalizzate ................... 9-15
Opzioni personalizzate ...............9-15
9-1

Targhette dati veicolo
tNumero d'identificazione veicolo
(Sud Africa, Consiglio di
cooperazione degli Stati arabi del
Golfo, Iraq)
Il numero d'identificazione veicolo è
l'elemento che identifica il veicolo ai fini
legali. Il numero è riportato su una
targhetta affissa al cofano fisso in
corrispondenza dell'angolo sinistro del
cruscotto. Questa targhetta è facilmente
visibile attraverso il parabrezza.
ttTarghetta modello
ttNumero di telaio/Numero
d'identificazione veicolo (Irlanda,
Regno Unito, Swaziland, Namibia,
Botswana, Lesotho)
Numero di telaio
Per controllare il numero di telaio, aprire il
coperchio mostrato in figura.
Numero d'identificazione veicolo
ttTarghetta informativa sistema di
controllo emissioni (Filippine)
Specifiche
Numeri identificativi
9-2

WTarghetta pressione pneumatici
Modello con guida a sinistra
Modello con guida a destra
WNumero di motore
SKYACTIV-G 2.0, SKYACTIV-G 2.5 e
SKYACTIV-G 2.5T

in marcia
avanti
SKYACTIV-D 2.2

in marcia avanti
WTarghetta di conformità (Lega degli
Stati Arabi)
Su questa targhetta sono riportati anno e
mese di produzione.

Specifiche
Numeri identificativi
9-3

Specifiche
tMotore
Motore a benzina
ParticolareSpecifica
SKYACTIV-G 2.0 SKYACTIV-G 2.5 SKYACTIV-G 2.5T
Tipo 4 cilindri in linea, 16 valvole, DOHC
Alesaggio × Corsa 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrata 1.998 cc 2.488 cc
Rapporto di compres-
sione13,0 13,0 10,5
Paesi del Consiglio di Cooperazione del Golfo
ParticolareSpecifica
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Potenza massima del
motore/giri115 kW/6.000 giri al minuto 140 kW/6.000 giri al minuto
Coppia massima del
motore/giri200 N·m/4.000 giri al minuto 252 N·m/4.000 giri al minuto
Velocità massimaBerlina Wagon
221 km/h
205 km/h 203 km/h
Motore diesel
ParticolareSpecifica
SKYACTIV-D 2.2
Tipo 4 cilindri in linea, 16 valvole, DOHC
Alesaggio × Corsa 86,0 × 94,3 mm
Cilindrata 2.191 cc
Rapporto di compres-
sione14,4
Specifiche
Specifiche
9-4

tImpianto elettrico
Batteria
Classificazione Specifica
SKYACTIV-G 2.0, SKYACTIV-G
2.5Q-85
*1, 12V-55Ah/20HR*2 o 12V-65Ah/20HR*2
SKYACTIV-G 2.5T
12V-55Ah/20HR*2 o 12V-65Ah/20HR*2
SKYACTIV-D 2.2
S-95*1
*1 Q-85 e S-95 sono designate per il sistema i-stop (PER ARRESTO E AVVIAMENTO)/Sistema i-ELOOP. Solo
l'utilizzo di Q-85 o S-95 offre la certezza del corretto funzionamento del sistema i-stop (PER ARRESTO E
AVVIAMENTO)/Sistema i-ELOOP. Per i dettagli consultare un riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato Mazda.
*2 Non per sistema i-stop/Sistema i-ELOOP.
Candela
Classificazione Specifica
SKYACTIV-G 2.0, SKYACTIV-G
2.5Candela originale Mazda
*1PE5R-18-110 o PE5S-18-110
SKYACTIV-G 2.5T
Candela originale Mazda
*1PY8V-18-110
*1 Le candele garantiscono il raggiungimento delle prestazioni ottimali di SKYACTIV-G. Per i dettagli consultare
un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
AVVERTENZA
Quando si puliscono le candele all'iridio, non usare una spazzola metallica. Si potrebbe
danneggiare il fine rivestimento particellare degli elettrodi in lega d'iridio e platino.
Specifiche
Specifiche
9-5

tQualità dei lubrificanti
Olio motore*1Europa Tranne Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Oli raccomandati
*2Qualità dell'olio
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN o
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Original Oil Ultra 5W-30
Qualità di olio alternative
*3
API SN*4 o ACEA A5/B50W-20
5W-30
SKYACTIV-G 2.5TOli raccomandati
*2Qualità dell'olio
Mazda Original Oil Ultra 5W-30
API SM/SN o ILSAC GF-IV/GF-V
0W-30/5W-30/10W-30 Qualità di olio alternative
*3
API SN o ACEA A5/B50W-30
5W-30
SKYACTIV-D 2.2Oli raccomandati
*2Qualità dell'olio
Mazda Original Oil Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Original Oil Ultra DPF 5W-30
Qualità di olio alternative
*3
ACEA C30W-30
5W-30
*1 Vedi Olio raccomandato a pagina 6-25*2 Gli oli originali Mazda sono studiati/testati specificatamente per il motore di destinazione. Per ottenere
prestazioni ottimali si consiglia di usare sempre oli originali Mazda.
*3 Se non c'è possibilità di reperire un olio originale Mazda, si può ricorrere all'uso di oli alternativi conformi alle
specifiche elencate.
*4 Usare API SM/SN in Kazakistan.
Non usare oli che non rispondono alle specifiche o ai requisiti di cui sopra. L'uso di un olio inadatto può arrecare
danni al motore non coperti dalla garanzia Mazda.
Lubrificante Classificazione
Refrigerante Tipo FL-22
Olio cambio manualeAPI Service GL-4
SAE 75W-80
Fluido cambio automatico Mazda Original Oil ATF-FZ
Olio scatola di rinvio Olio per ingranaggi ipoidi Mazda Long Life SG1
Olio differenziale posteriore Olio per ingranaggi ipoidi Mazda Long Life SG1
Fluido freni/frizione SAE J1703 o FMVSS116 DOT-3 o DOT-4
Specifiche
Specifiche
9-6
