2018 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

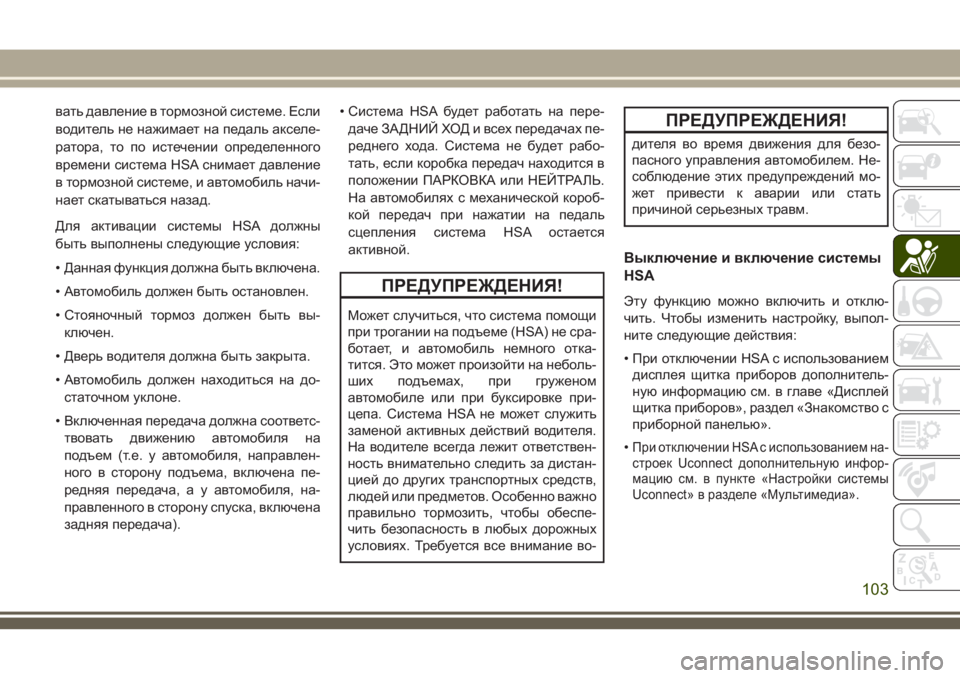

вать давление в тормозной системе. Если
водитель не нажимает на педаль акселе-
ратора, то по истечении определенного
времени система HSA снимает давление
в тормозной системе, и автомобиль начи-
нает скатываться назад.
Для активации системы HSA должны
быть выполнены следующие условия:
• Данная функция должна быть включена.
• Автомобиль должен быть остановлен.
• Стояночный тормоз должен быть вы-
ключен.
• Дверь водителя должна быть закрыта.
• Автомобиль должен находиться на до-
статочном уклоне.
• Включенная передача должна соответс-
твовать движению автомобиля на
подъем (т.е. у автомобиля, направлен-
ного в сторону подъема, включена пе-
редняя передача, а у автомобиля, на-
правленного в сторону спуска, включена
задняя передача).• Система HSA будет работать на пере-
даче ЗАДНИЙ ХОД и всех передачах пе-
реднего хода. Система не будет рабо-
тать, если коробка передач находится в
положении ПАРКОВКА или НЕЙТРАЛЬ.
На автомобилях с механической короб-
кой передач при нажатии на педаль
сцепления система HSA остается
активной.
ПРЕДУПРЕЖДЕНИЯ!
Может случиться, что система помощи
при трогании на подъеме (HSA) не сра-
ботает, и автомобиль немного отка-
тится. Это может произойти на неболь-
ших подъемах, при груженом
автомобиле или при буксировке при-
цепа. Система HSA не может служить
заменой активных действий водителя.
На водителе всегда лежит ответствен-
ность внимательно следить за дистан-
цией до других транспортных средств,
людей или предметов. Особенно важно
правильно тормозить, чтобы обеспе-
чить безопасность в любых дорожных
условиях. Требуется все внимание во-
ПРЕДУПРЕЖДЕНИЯ!
дителя во время движения для безо-
пасного управления автомобилем. Не-
соблюдение этих предупреждений мо-
жет привести к аварии или стать
причиной серьезных травм.
Выключение и включение системы
HSA
Эту функцию можно включить и отклю-
чить. Чтобы изменить настройку, выпол-
ните следующие действия:
• При отключении HSA с использованием
дисплея щитка приборов дополнитель-
ную информацию см. в главе «Дисплей
щитка приборов», раздел «Знакомство с
приборной панелью».
•
При отключении HSA с использованием на-
строек Uconnect дополнительную инфор-
мацию см. в пункте «Настройки системы
Uconnect» в разделе «Мультимедиа».
103

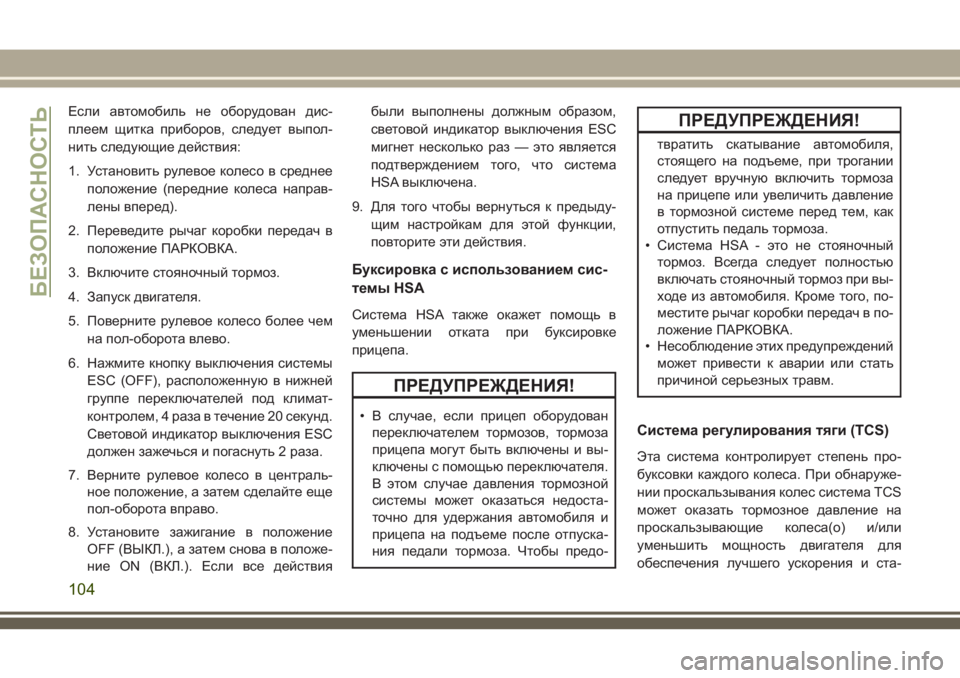

Если автомобиль не оборудован дис-
плеем щитка приборов, следует выпол-
нить следующие действия:
1. Установить рулевое колесо в среднее
положение (передние колеса направ-
лены вперед).
2. Переведите рычаг коробки передач в
положение ПАРКОВКА.
3. Включите стояночный тормоз.
4. Запуск двигателя.
5. Поверните рулевое колесо более чем
на пол-оборота влево.
6. Нажмите кнопку выключения системы
ESC (OFF), расположенную в нижней
группе переключателей под климат-
контролем, 4 раза в течение 20 секунд.
Световой индикатор выключения ESC
должен зажечься и погаснуть 2 раза.
7. Верните рулевое колесо в централь-
ное положение, а затем сделайте еще
пол-оборота вправо.
8. Установите зажигание в положение
OFF (ВЫКЛ.), а затем снова в положе-
ние ON (ВКЛ.). Если все действиябыли выполнены должным образом,
световой индикатор выключения ESC
мигнет несколько раз — это является
подтверждением того, что система
HSA выключена.
9. Для того чтобы вернуться к предыду-
щим настройкам для этой функции,
повторите эти действия.
Буксировка с использованием сис-
темы HSA
Система HSA также окажет помощь в
уменьшении отката при буксировке
прицепа.
ПРЕДУПРЕЖДЕНИЯ!
• В случае, если прицеп оборудован
переключателем тормозов, тормоза
прицепа могут быть включены и вы-
ключены с помощью переключателя.
В этом случае давления тормозной
системы может оказаться недоста-
точно для удержания автомобиля и
прицепа на подъеме после отпуска-
ния педали тормоза. Чтобы предо-
ПРЕДУПРЕЖДЕНИЯ!
твратить скатывание автомобиля,
стоящего на подъеме, при трогании
следует вручную включить тормоза
на прицепе или увеличить давление
в тормозной системе перед тем, как
отпустить педаль тормоза.
• Система HSA - это не стояночный
тормоз. Всегда следует полностью
включать стояночный тормоз при вы-
ходе из автомобиля. Кроме того, по-
местите рычаг коробки передач в по-
ложение ПАРКОВКА.
• Несоблюдение этих предупреждений
может привести к аварии или стать
причиной серьезных травм.
Система регулирования тяги (TCS)
Эта система контролирует степень про-
буксовки каждого колеса. При обнаруже-
нии проскальзывания колес система TCS
может оказать тормозное давление на
проскальзывающие колеса(о) и/или
уменьшить мощность двигателя для
обеспечения лучшего ускорения и ста-
БЕЗОПАСНОСТЬ
104

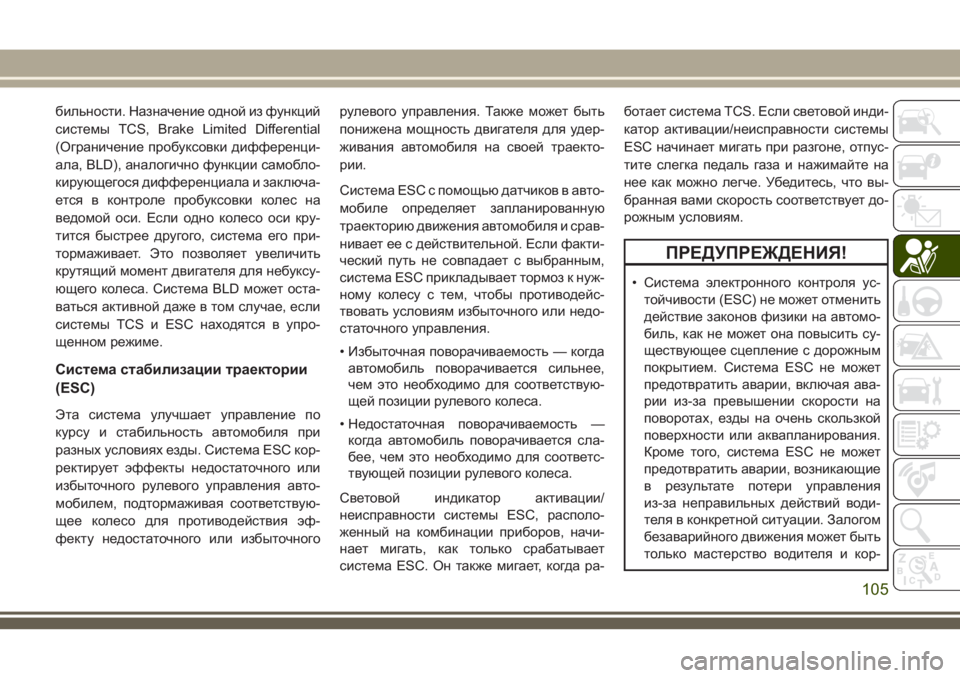

бильности. Назначение одной из функций
системы ТСS, Brake Limited Differential
(Ограничение пробуксовки дифференци-
ала, BLD), аналогично функции самобло-
кирующегося дифференциала и заключа-
ется в контроле пробуксовки колес на
ведомой оси. Если одно колесо оси кру-
тится быстрее другого, система его при-
тормаживает. Это позволяет увеличить
крутящий момент двигателя для небуксу-
ющего колеса. Система BLD может оста-
ваться активной даже в том случае, если
системы TCS и ESC находятся в упро-
щенном режиме.
Система стабилизации траектории
(ESC)
Эта система улучшает управление по
курсу и стабильность автомобиля при
разных условиях езды. Система ESC кор-
ректирует эффекты недостаточного или
избыточного рулевого управления авто-
мобилем, подтормаживая соответствую-
щее колесо для противодействия эф-
фекту недостаточного или избыточногорулевого управления. Также может быть
понижена мощность двигателя для удер-
живания автомобиля на своей траекто-
рии.
Система ESC с помощью датчиков в авто-
мобиле определяет запланированную
траекторию движения автомобиля и срав-
нивает ее с действительной. Если факти-
ческий путь не совпадает с выбранным,
система ESC прикладывает тормоз к нуж-
ному колесу с тем, чтобы противодейс-
твовать условиям избыточного или недо-
статочного управления.
• Избыточная поворачиваемость — когда
автомобиль поворачивается сильнее,
чем это необходимо для соответствую-
щей позиции рулевого колеса.
• Недостаточная поворачиваемость —
когда автомобиль поворачивается сла-
бее, чем это необходимо для соответс-
твующей позиции рулевого колеса.
Световой индикатор активации/
неисправности системы ESC, располо-
женный на комбинации приборов, начи-
нает мигать, как только срабатывает
система ESC. Он также мигает, когда ра-ботает система TCS. Если световой инди-
катор активации/неисправности системы
ESC начинает мигать при разгоне, отпус-
тите слегка педаль газа и нажимайте на
нее как можно легче. Убедитесь, что вы-
бранная вами скорость соответствует до-
рожным условиям.
ПРЕДУПРЕЖДЕНИЯ!
• Система электронного контроля ус-
тойчивости (ESC) не может отменить
действие законов физики на автомо-
биль, как не может она повысить су-
ществующее сцепление с дорожным
покрытием. Система ESC не может
предотвратить аварии, включая ава-
рии из-за превышении скорости на
поворотах, езды на очень скользкой
поверхности или аквапланирования.
Кроме того, система ESC не может
предотвратить аварии, возникающие
в результате потери управления
из-за неправильных действий води-
теля в конкретной ситуации. Залогом
безаварийного движения может быть
только мастерство водителя и кор-
105

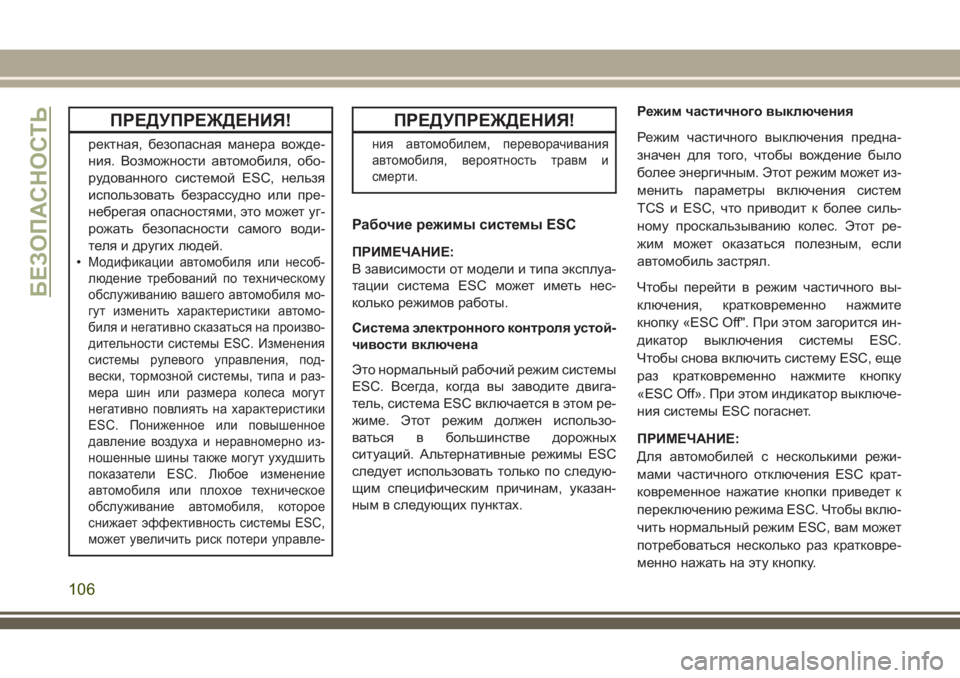

ПРЕДУПРЕЖДЕНИЯ!
ректная, безопасная манера вожде-
ния. Возможности автомобиля, обо-
рудованного системой ESC, нельзя
использовать безрассудно или пре-
небрегая опасностями, это может уг-
рожать безопасности самого води-
теля и других людей.
•
Модификации автомобиля или несоб-
людение требований по техническому
обслуживанию вашего автомобиля мо-
гут изменить характеристики автомо-
биля и негативно сказаться на произво-
дительности системы ESC. Изменения
системы рулевого управления, под-
вески, тормозной системы, типа и раз-
мера шин или размера колеса могут
негативно повлиять на характеристики
ESC. Пониженное или повышенное
давление воздуха и неравномерно из-
ношенные шины также могут ухудшить
показатели ESC. Любое изменение
автомобиля или плохое техническое
обслуживание автомобиля, которое
снижает эффективность системы ESC,
может увеличить риск потери управле-
ПРЕДУПРЕЖДЕНИЯ!
ния автомобилем, переворачивания
автомобиля, вероятность травм и
смерти.
Рабочие режимы системы ESC
ПРИМЕЧАНИЕ:
В зависимости от модели и типа эксплуа-
тации система ESC может иметь нес-
колько режимов работы.
Система электронного контроля устой-
чивости включена
Это нормальный рабочий режим системы
ESC. Всегда, когда вы заводите двига-
тель, система ESC включается в этом ре-
жиме. Этот режим должен использо-
ваться в большинстве дорожных
ситуаций. Альтернативные режимы ESC
следует использовать только по следую-
щим специфическим причинам, указан-
ным в следующих пунктах.Режим частичного выключения
Режим частичного выключения предна-
значен для того, чтобы вождение было
более энергичным. Этот режим может из-
менить параметры включения систем
TCS и ESC, что приводит к более силь-
ному проскальзыванию колес. Этот ре-
жим может оказаться полезным, если
автомобиль застрял.
Чтобы перейти в режим частичного вы-
ключения, кратковременно нажмите
кнопку «ESC Off". При этом загорится ин-
дикатор выключения системы ESC.
Чтобы снова включить систему ESC, еще
раз кратковременно нажмите кнопку
«ESC Off». При этом индикатор выключе-
ния системы ESC погаснет.
ПРИМЕЧАНИЕ:
Для автомобилей с несколькими режи-
мами частичного отключения ESC крат-
ковременное нажатие кнопки приведет к
переключению режима ESC. Чтобы вклю-
чить нормальный режим ESC, вам может
потребоваться несколько раз кратковре-
менно нажать на эту кнопку.
БЕЗОПАСНОСТЬ
106

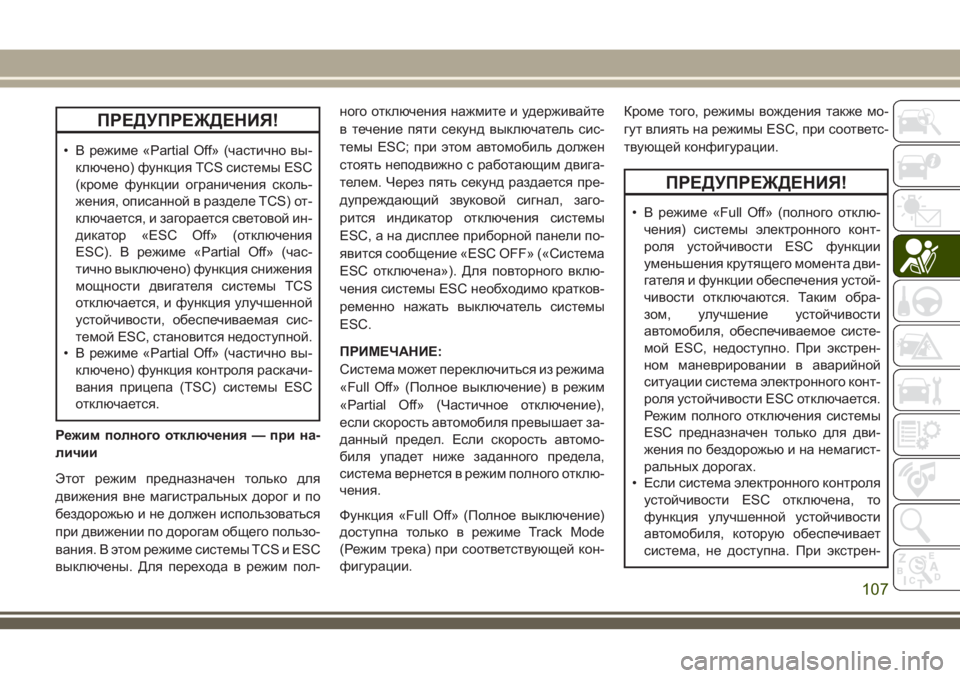

ПРЕДУПРЕЖДЕНИЯ!
• В режиме «Partial Off» (частично вы-
ключено) функция TCS системы ESC
(кроме функции ограничения сколь-
жения, описанной в разделе TCS) от-
ключается, и загорается световой ин-
дикатор «ESC Off» (отключения
ESC). В режиме «Partial Off» (час-
тично выключено) функция снижения
мощности двигателя системы TCS
отключается, и функция улучшенной
устойчивости, обеспечиваемая сис-
темой ESC, становится недоступной.
• В режиме «Partial Off» (частично вы-
ключено) функция контроля раскачи-
вания прицепа (TSC) системы ESC
отключается.
Режим полного отключения — при на-
личии
Этот режим предназначен только для
движения вне магистральных дорог и по
бездорожью и не должен использоваться
при движении по дорогам общего пользо-
вания. В этом режиме системы TCS и ESC
выключены. Для перехода в режим пол-ного отключения нажмите и удерживайте
в течение пяти секунд выключатель сис-
темы ESC; при этом автомобиль должен
стоять неподвижно с работающим двига-
телем. Через пять секунд раздается пре-
дупреждающий звуковой сигнал, заго-
рится индикатор отключения системы
ESC, а на дисплее приборной панели по-
явится сообщение «ESC OFF» («Система
ESC отключена»). Для повторного вклю-
чения системы ESC необходимо кратков-
ременно нажать выключатель системы
ESC.
ПРИМЕЧАНИЕ:
Система может переключиться из режима
«Full Off» (Полное выключение) в режим
«Partial Off» (Частичное отключение),
если скорость автомобиля превышает за-
данный предел. Если скорость автомо-
биля упадет ниже заданного предела,
система вернется в режим полного отклю-
чения.
Функция «Full Off» (Полное выключение)
доступна только в режиме Track Mode
(Режим трека) при соответствующей кон-
фигурации.Кроме того, режимы вождения также мо-
гут влиять на режимы ESC, при соответс-
твующей конфигурации.
ПРЕДУПРЕЖДЕНИЯ!
• В режиме «Full Off» (полного отклю-
чения) системы электронного конт-
роля устойчивости ESC функции
уменьшения крутящего момента дви-
гателя и функции обеспечения устой-
чивости отключаются. Таким обра-
зом, улучшение устойчивости
автомобиля, обеспечиваемое систе-
мой ESC, недоступно. При экстрен-
ном маневрировании в аварийной
ситуации система электронного конт-
роля устойчивости ESC отключается.
Режим полного отключения системы
ESC предназначен только для дви-
жения по бездорожью и на немагист-
ральных дорогах.
• Если система электронного контроля
устойчивости ESC отключена, то
функция улучшенной устойчивости
автомобиля, которую обеспечивает
система, не доступна. При экстрен-
107

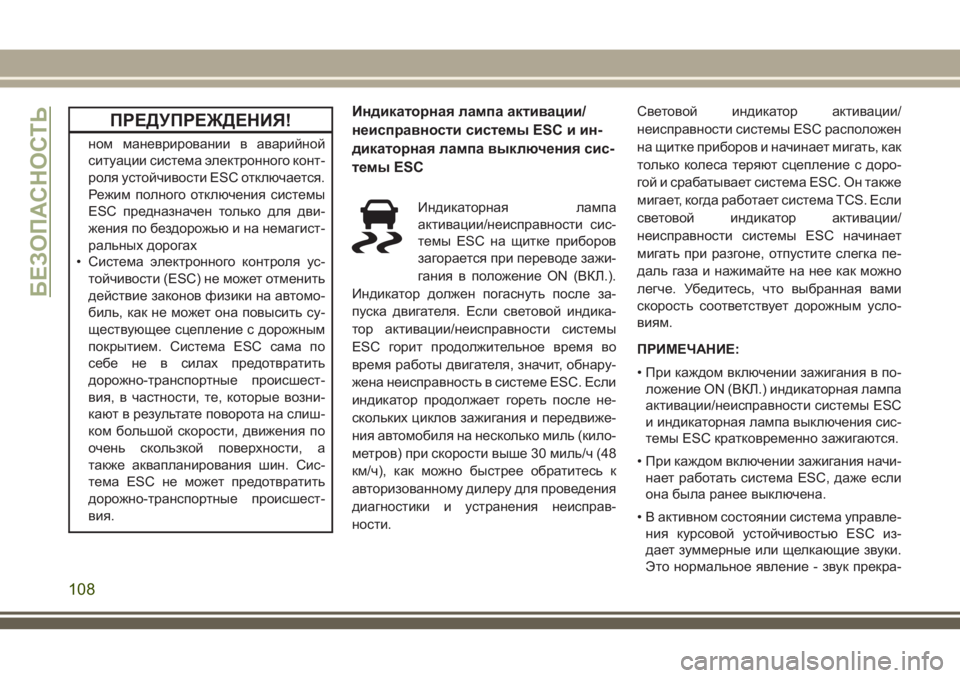

ПРЕДУПРЕЖДЕНИЯ!
ном маневрировании в аварийной
ситуации система электронного конт-
роля устойчивости ESC отключается.
Режим полного отключения системы
ESC предназначен только для дви-
жения по бездорожью и на немагист-
ральных дорогах
• Система электронного контроля ус-
тойчивости (ESC) не может отменить
действие законов физики на автомо-
биль, как не может она повысить су-
ществующее сцепление с дорожным
покрытием. Система ESC сама по
себе не в силах предотвратить
дорожно-транспортные происшест-
вия, в частности, те, которые возни-
кают в результате поворота на слиш-
ком большой скорости, движения по
очень скользкой поверхности, а
также аквапланирования шин. Сис-
тема ESC не может предотвратить
дорожно-транспортные происшест-
вия.
Индикаторная лампа активации/
неисправности системы ESC и ин-
дикаторная лампа выключения сис-
темы ESC
Индикаторная лампа
активации/неисправности сис-
темы ESC на щитке приборов
загорается при переводе зажи-
гания в положение ON (ВКЛ.).
Индикатор должен погаснуть после за-
пуска двигателя. Если световой индика-
тор активации/неисправности системы
ESC горит продолжительное время во
время работы двигателя, значит, обнару-
жена неисправность в системе ESC. Если
индикатор продолжает гореть после не-
скольких циклов зажигания и передвиже-
ния автомобиля на несколько миль (кило-
метров) при скорости выше 30 миль/ч (48
км/ч), как можно быстрее обратитесь к
авторизованному дилеру для проведения
диагностики и устранения неисправ-
ности.Световой индикатор активации/
неисправности системы ESC расположен
на щитке приборов и начинает мигать, как
только колеса теряют сцепление с доро-
гой и срабатывает система ESC. Он также
мигает, когда работает система TCS. Если
световой индикатор активации/
неисправности системы ESC начинает
мигать при разгоне, отпустите слегка пе-
даль газа и нажимайте на нее как можно
легче. Убедитесь, что выбранная вами
скорость соответствует дорожным усло-
виям.
ПРИМЕЧАНИЕ:
• При каждом включении зажигания в по-
ложение ON (ВКЛ.) индикаторная лампа
активации/неисправности системы ESC
и индикаторная лампа выключения сис-
темы ESC кратковременно зажигаются.
• При каждом включении зажигания начи-
нает работать система ESC, даже если
она была ранее выключена.
• В активном состоянии система управле-
ния курсовой устойчивостью ESC из-
дает зуммерные или щелкающие звуки.
Это нормальное явление - звук прекра-
БЕЗОПАСНОСТЬ
108

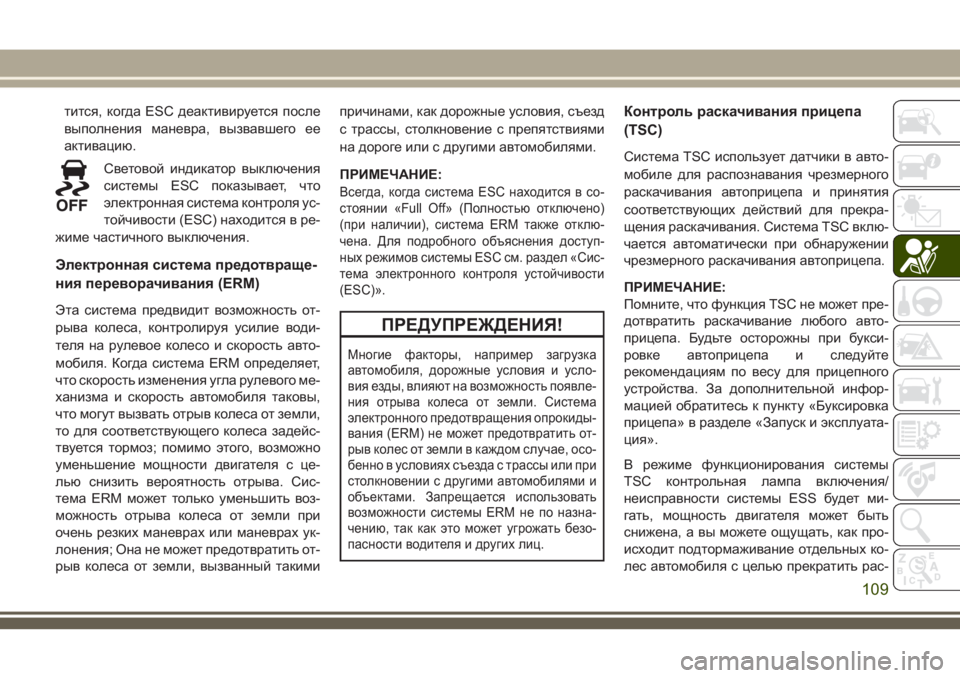

тится, когда ESC деактивируется после
выполнения маневра, вызвавшего ее
активацию.
Световой индикатор выключения
системы ESC показывает, что
электронная система контроля ус-
тойчивости (ESC) находится в ре-
жиме частичного выключения.
Электронная система предотвраще-
ния переворачивания (ERM)
Эта система предвидит возможность от-
рыва колеса, контролируя усилие води-
теля на рулевое колесо и скорость авто-
мобиля. Когда система ERM определяет,
что скорость изменения угла рулевого ме-
ханизма и скорость автомобиля таковы,
что могут вызвать отрыв колеса от земли,
то для соответствующего колеса задейс-
твуется тормоз; помимо этого, возможно
уменьшение мощности двигателя с це-
лью снизить вероятность отрыва. Сис-
тема ERM может только уменьшить воз-
можность отрыва колеса от земли при
очень резких маневрах или маневрах ук-
лонения; Она не может предотвратить от-
рыв колеса от земли, вызванный такимипричинами, как дорожные условия, съезд
с трассы, столкновение с препятствиями
на дороге или с другими автомобилями.
ПРИМЕЧАНИЕ:
Всегда, когда система ESC находится в со-
стоянии «Full Off» (Полностью отключено)
(при наличии), система ERM также отклю-
чена. Для подробного объяснения доступ-
ных режимов системы ESC см. раздел «Сис-
тема электронного контроля устойчивости
(ESC)».
ПРЕДУПРЕЖДЕНИЯ!
Многие факторы, например загрузка
автомобиля, дорожные условия и усло-
вия езды, влияют на возможность появле-
ния отрыва колеса от земли. Система
электронного предотвращения опрокиды-
вания (ERM) не может предотвратить от-
рыв колес от земли в каждом случае, осо-
бенно в условиях съезда с трассы или при
столкновении с другими автомобилями и
объектами. Запрещается использовать
возможности системы ERM не по назна-
чению, так как это может угрожать безо-
пасности водителя и других лиц.
Контроль раскачивания прицепа
(TSC)
Система TSC использует датчики в авто-
мобиле для распознавания чрезмерного
раскачивания автоприцепа и принятия
соответствующих действий для прекра-
щения раскачивания. Система TSC вклю-
чается автоматически при обнаружении
чрезмерного раскачивания автоприцепа.
ПРИМЕЧАНИЕ:
Помните, что функция TSC не может пре-
дотвратить раскачивание любого авто-
прицепа. Будьте осторожны при букси-
ровке автоприцепа и следуйте
рекомендациям по весу для прицепного
устройства. За дополнительной инфор-
мацией обратитесь к пункту «Буксировка
прицепа» в разделе «Запуск и эксплуата-
ция».
В режиме функционирования системы
TSC контрольная лампа включения/
неисправности системы ESS будет ми-
гать, мощность двигателя может быть
снижена, а вы можете ощущать, как про-
исходит подтормаживание отдельных ко-
лес автомобиля с целью прекратить рас-
109

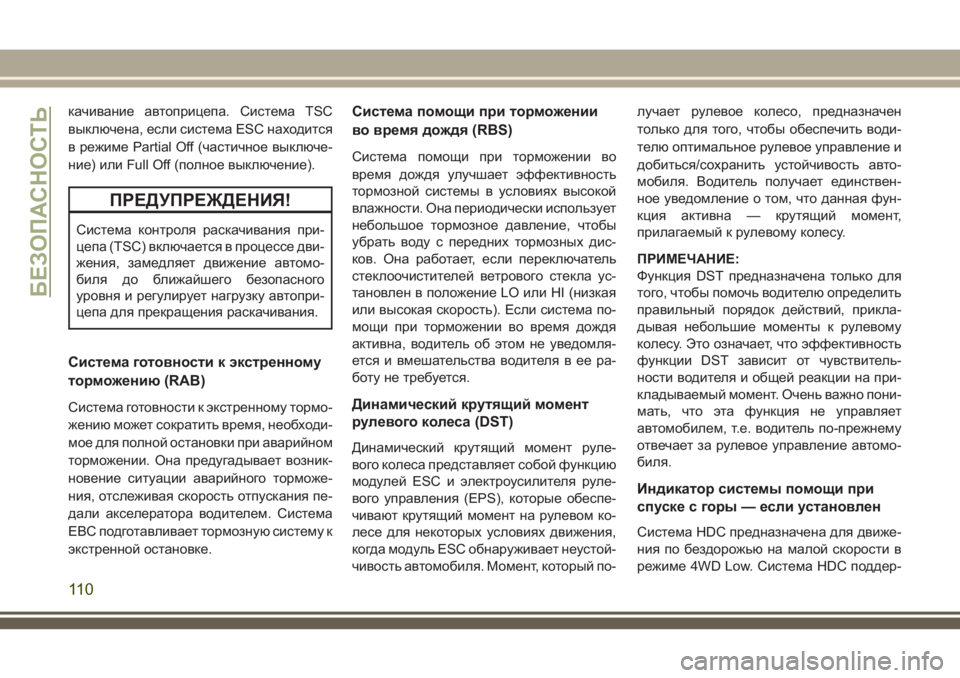

качивание автоприцепа. Система TSC
выключена, если система ESC находится
в режиме Partial Off (частичное выключе-
ние) или Full Off (полное выключение).
ПРЕДУПРЕЖДЕНИЯ!
Система контроля раскачивания при-
цепа (TSC) включается в процессе дви-
жения, замедляет движение автомо-
биля до ближайшего безопасного
уровня и регулирует нагрузку автопри-
цепа для прекращения раскачивания.
Система готовности к экстренному
торможению (RAB)
Система готовности к экстренному тормо-
жению может сократить время, необходи-
мое для полной остановки при аварийном
торможении. Она предугадывает возник-
новение ситуации аварийного торможе-
ния, отслеживая скорость отпускания пе-
дали акселератора водителем. Система
EBC подготавливает тормозную систему к
экстренной остановке.
Система помощи при торможении
во время дождя (RBS)
Система помощи при торможении во
время дождя улучшает эффективность
тормозной системы в условиях высокой
влажности. Она периодически использует
небольшое тормозное давление, чтобы
убрать воду с передних тормозных дис-
ков. Она работает, если переключатель
стеклоочистителей ветрового стекла ус-
тановлен в положение LO или HI (низкая
или высокая скорость). Если система по-
мощи при торможении во время дождя
активна, водитель об этом не уведомля-
ется и вмешательства водителя в ее ра-
боту не требуется.
Динамический крутящий момент
рулевого колеса(DST)
Динамический крутящий момент руле-
вого колеса представляет собой функцию
модулей ESC и электроусилителя руле-
вого управления (EPS), которые обеспе-
чивают крутящий момент на рулевом ко-
лесе для некоторых условиях движения,
когда модуль ESC обнаруживает неустой-
чивость автомобиля. Момент, который по-лучает рулевое колесо, предназначен
только для того, чтобы обеспечить води-
телю оптимальное рулевое управление и
добиться/сохранить устойчивость авто-
мобиля. Водитель получает единствен-
ное уведомление о том, что данная фун-
кция активна — крутящий момент,
прилагаемый к рулевому колесу.
ПРИМЕЧАНИЕ:
Функция DST предназначена только для
того, чтобы помочь водителю определить
правильный порядок действий, прикла-
дывая небольшие моменты к рулевому
колесу. Это означает, что эффективность
функции DST зависит от чувствитель-
ности водителя и общей реакции на при-
кладываемый момент. Очень важно пони-
мать, что эта функция не управляет
автомобилем, т.е. водитель по-прежнему
отвечает за рулевое управление автомо-
биля.
Индикатор системы помощи при
спуске с горы — если установлен
Система HDC предназначена для движе-
ния по бездорожью на малой скорости в
режиме 4WD Low. Система HDC поддер-
БЕЗОПАСНОСТЬ
11 0
