2018 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

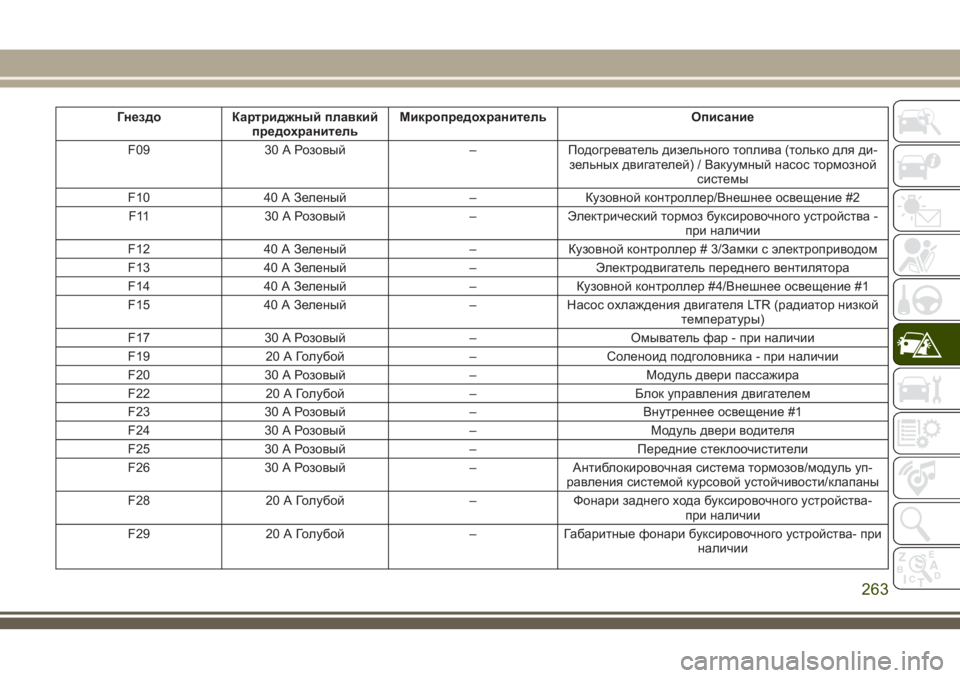

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F09 30 АРозовый – Подогреватель дизельного топлива (только для ди-
зельных двигателей) / Вакуумный насос тормозной
системы
F10 40 АЗеленый – Кузовной контроллер/Внешнее освещение #2
F11 30 АРозовый – Электрический тормоз буксировочного устройства -
при наличии
F12 40 АЗеленый – Кузовной контроллер # 3/Замки с электроприводом
F13 40 АЗеленый – Электродвигатель переднего вентилятора
F14 40 АЗеленый – Кузовной контроллер #4/Внешнее освещение #1
F15 40 АЗеленый – Насос охлаждения двигателя LTR (радиатор низкой
температуры)
F17 30 АРозовый – Омыватель фар - при наличии
F19 20 АГолубой – Соленоид подголовника - при наличии
F20 30 АРозовый – Модуль двери пассажира
F22 20 АГолубой – Блок управления двигателем
F23 30 АРозовый – Внутреннее освещение #1
F24 30 АРозовый – Модуль двери водителя
F25 30 АРозовый – Передние стеклоочистители
F26 30 АРозовый – Антиблокировочная система тормозов/модуль уп-
равления системой курсовой устойчивости/клапаны
F28 20 АГолубой – Фонари заднего хода буксировочного устройства-
при наличии
F29 20 АГолубой – Габаритные фонари буксировочного устройства- при
наличии
263

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F30 30 АРозовый – Разъем буксировочного устройства - при наличии
F32 30 АРозовый – Модуль управления трансмиссией
F34 30 АРозовый – Управление самоблокирующимся дифференциалом
F35 30 АРозовый – Верхний люк - при наличии
F36 30 АРозовый – Обогреватель заднего стекла
F37 25 АБесцветный – Электродвигатель заднего вентилятора - при нали-
чии
F38 30 АРозовый – Инвертор напряжения 115 В переменного тока - при
наличии
F39 30 АРозовый – Дверь багажного отделения с электроприводом —
при наличии
F40 – 10 АКрасный Дневные ходовые огни/система управления уровнем
фар
F42 – 20 АЖелтый Клаксон
F44 – 10 АКрасный Порт диагностики
F45 – 5 Ажелто-коричневый Шлюз информационной безопасности
F49 – 10 АКрасный Блок кнопок на центральной консоли/Климат-
контроль
F50 – 20 АЖелтый Модуль управления пневматической подвеской/
самоблокирующийся дифференциал — при наличии
F51 – 15 АГолубой Модуль узла зажигания /бесключевое зажигание/
замок рулевой колонки
F53 – 20 АЖелтый Левый фонарь указателя поворота буксируемого
прицепа/стоп-сигналы — при наличии
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
264

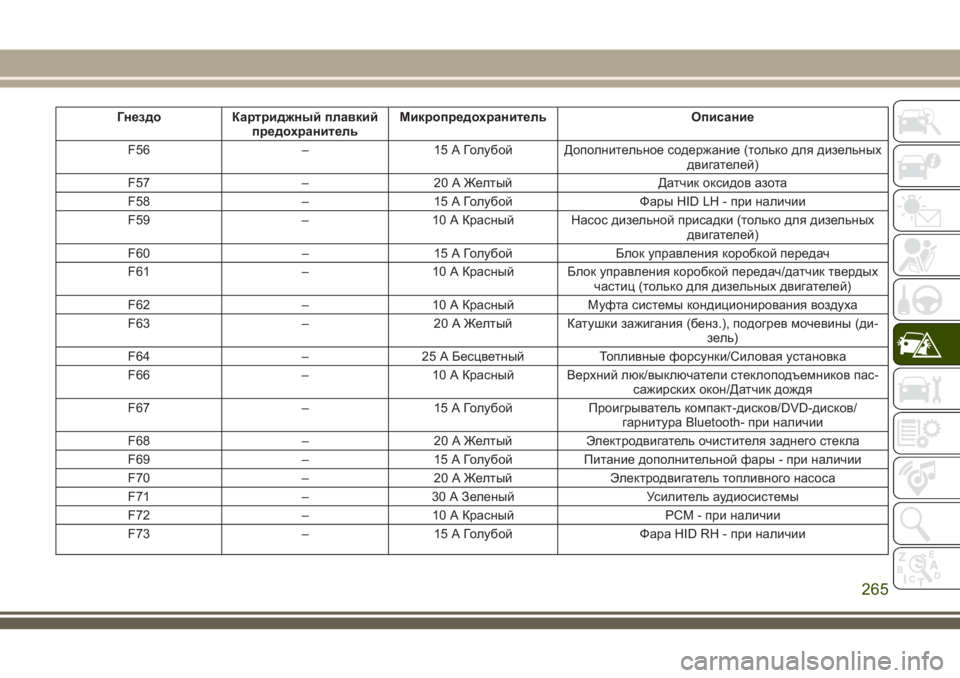

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F56 – 15 АГолубой Дополнительное содержание (только для дизельных
двигателей)
F57 – 20 АЖелтый Датчик оксидов азота
F58 – 15 АГолубой Фары HID LH - при наличии
F59 – 10 АКрасный Насос дизельной присадки (только для дизельных
двигателей)
F60 – 15 АГолубой Блок управления коробкой передач
F61 – 10 АКрасный Блок управления коробкой передач/датчик твердых
частиц (только для дизельных двигателей)
F62 – 10 АКрасный Муфта системы кондиционирования воздуха
F63 – 20 АЖелтый Катушки зажигания (бенз.), подогрев мочевины (ди-
зель)
F64 – 25 АБесцветный Топливные форсунки/Силовая установка
F66 – 10 АКрасный Верхний люк/выключатели стеклоподъемников пас-
сажирских окон/Датчик дождя
F67 – 15 АГолубой Проигрыватель компакт-дисков/DVD-дисков/
гарнитура Bluetooth- при наличии
F68 – 20 АЖелтый Электродвигатель очистителя заднего стекла
F69 – 15 АГолубой Питание дополнительной фары - при наличии
F70 – 20 АЖелтый Электродвигатель топливного насоса
F71 – 30 АЗеленый Усилитель аудиосистемы
F72 – 10 АКрасный PCM - при наличии
F73 – 15 АГолубой Фара HID RH - при наличии
265

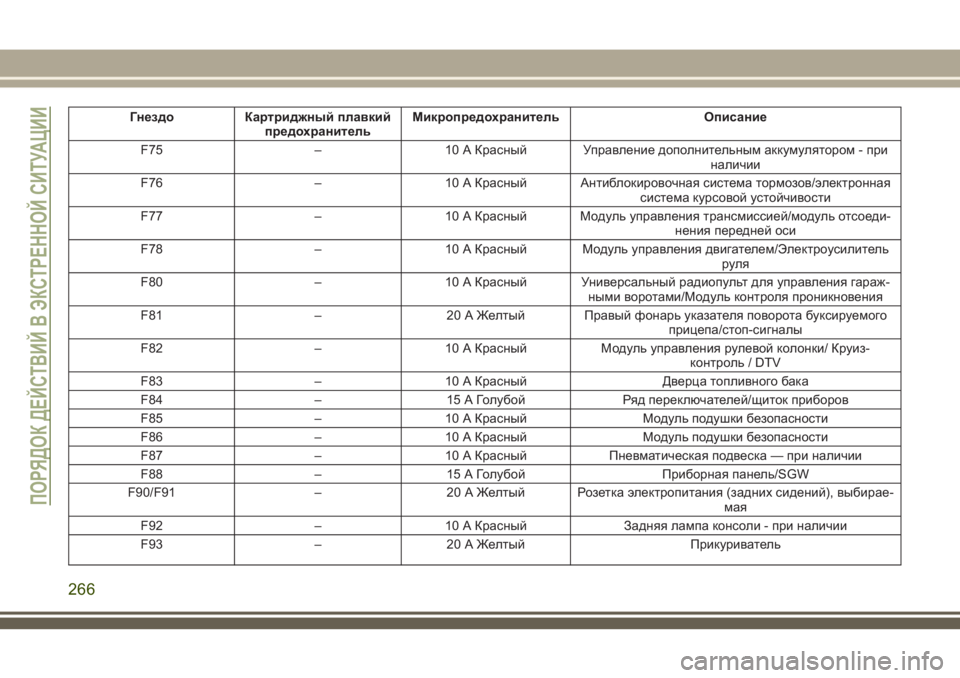

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F75 – 10 АКрасный Управление дополнительным аккумулятором - при
наличии
F76 – 10 АКрасный Антиблокировочная система тормозов/электронная
система курсовой устойчивости
F77 – 10 АКрасный Модуль управления трансмиссией/модуль отсоеди-
нения передней оси
F78 – 10 АКрасный Модуль управления двигателем/Электроусилитель
руля
F80 – 10 АКрасный Универсальный радиопульт для управления гараж-
ными воротами/Модуль контроля проникновения
F81 – 20 АЖелтый Правый фонарь указателя поворота буксируемого
прицепа/стоп-сигналы
F82 – 10 АКрасный Модуль управления рулевой колонки/ Круиз-
контроль / DTV
F83 – 10 АКрасный Дверца топливного бака
F84 – 15 АГолубой Ряд переключателей/щиток приборов
F85 – 10 АКрасный Модуль подушки безопасности
F86 – 10 АКрасный Модуль подушки безопасности
F87 – 10 АКрасный Пневматическая подвеска — при наличии
F88 – 15 АГолубой Приборная панель/SGW
F90/F91 – 20 АЖелтый Розетка электропитания (задних сидений), выбирае-
мая
F92 – 10 АКрасный Задняя лампа консоли - при наличии
F93 – 20 АЖелтый Прикуриватель
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
266

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F94 – 10 АКрасный Рычаг коробки передач/Модуль раздаточной коробки
F95 – 10 АКрасный Задняя камера/Датчик ParkSense
F96 – 10 АКрасный Выключатель подогрева задних сидений / зарядное
устройство лампы-вспышки — при наличии
F97 – 20 АЖелтый Задние сиденья с подогревом и подогрев рулевого
колеса — при наличии
F98 – 20 АЖелтый Вентилируемые сиденья/передние сиденья с подог-
ревом — при наличии
F99 – 10 АКрасный Климат-контроль/Модуль системы помощи
водителю/DSRC
F100 – 10 АКрасный Система демпфирования - при наличии
F101 – 15 АГолубой Электрохромное зеркало/Автоматическое включе-
ние дальнего света — при наличии
F102 – 15 АГолубой Резервный
F103 – 10 АКрасный Обогреватель салона (только для дизельного
двигателя)/задняя система HVAC
F104 – 20 АЖелтый Розетки электропитания (панель управления/
центральная консоль)
267

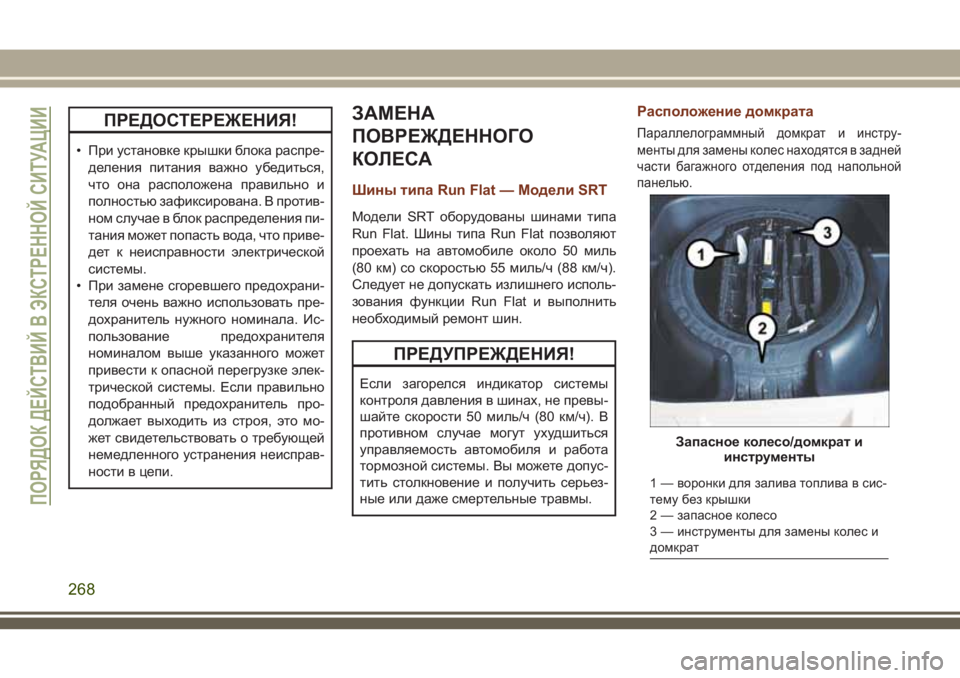

ПРЕДОСТЕРЕЖЕНИЯ!
• При установке крышки блока распре-
деления питания важно убедиться,
что она расположена правильно и
полностью зафиксирована. В против-
ном случае в блок распределения пи-
тания может попасть вода, что приве-
дет к неисправности электрической
системы.
• При замене сгоревшего предохрани-
теля очень важно использовать пре-
дохранитель нужного номинала. Ис-
пользование предохранителя
номиналом выше указанного может
привести к опасной перегрузке элек-
трической системы. Если правильно
подобранный предохранитель про-
должает выходить из строя, это мо-
жет свидетельствовать о требующей
немедленного устранения неисправ-
ности в цепи.
ЗАМЕНА
ПОВРЕЖДЕННОГО
КОЛЕСА
Шины типа Run Flat — Модели SRT
Модели SRT оборудованы шинами типа
Run Flat. Шины типа Run Flat позволяют
проехать на автомобиле около 50 миль
(80 км) со скоростью 55 миль/ч (88 км/ч).
Следует не допускать излишнего исполь-
зования функции Run Flat и выполнить
необходимый ремонт шин.
ПРЕДУПРЕЖДЕНИЯ!
Если загорелся индикатор системы
контроля давления в шинах, не превы-
шайте скорости 50 миль/ч (80 км/ч). В
противном случае могут ухудшиться
управляемость автомобиля и работа
тормозной системы. Вы можете допус-
тить столкновение и получить серьез-
ные или даже смертельные травмы.
Расположение домкрата
Параллелограммный домкрат и инстру-
менты для замены колес находятся в задней
части багажного отделения под напольной
панелью.
Запасное колесо/домкрат и
инструменты
1 — воронки для залива топлива в сис-
тему без крышки
2 — запасное колесо
3 — инструменты для замены колес и
домкрат
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
268

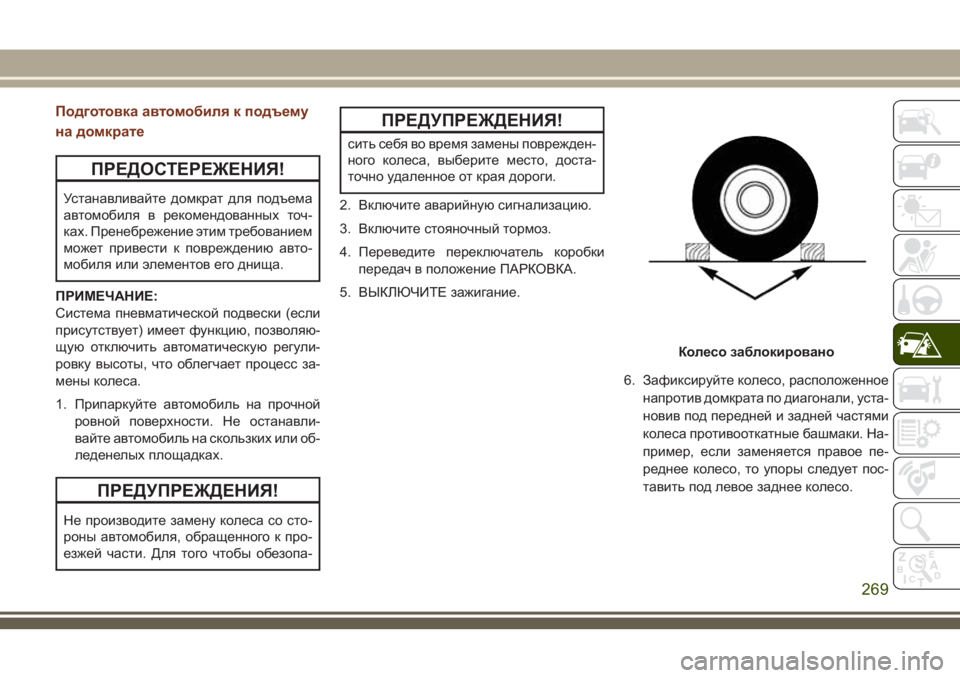

Подготовка автомобиля к подъему
на домкрате
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат для подъема
автомобиля в рекомендованных точ-
ках. Пренебрежение этим требованием
может привести к повреждению авто-
мобиля или элементов его днища.
ПРИМЕЧАНИЕ:
Система пневматической подвески (если
присутствует) имеет функцию, позволяю-
щую отключить автоматическую регули-
ровку высоты, что облегчает процесс за-
мены колеса.
1. Припаркуйте автомобиль на прочной
ровной поверхности. Не останавли-
вайте автомобиль на скользких или об-
леденелых площадках.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны автомобиля, обращенного к про-
езжей части. Для того чтобы обезопа-
ПРЕДУПРЕЖДЕНИЯ!
сить себя во время замены поврежден-
ного колеса, выберите место, доста-
точно удаленное от края дороги.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА.
5. ВЫКЛЮЧИТЕ зажигание.
6. Зафиксируйте колесо, расположенное
напротив домкрата по диагонали, уста-
новив под передней и задней частями
колеса противооткатные башмаки. На-
пример, если заменяется правое пе-
реднее колесо, то упоры следует пос-
тавить под левое заднее колесо.
Колесо заблокировано
269

ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом
в салоне не должны находиться пас-
сажиры.
7. Для автомобилей, оборудованных
пневмоподвеской модели Quadra-Lift,
см. раздел «Пневмоподвеска модели
Quadra-Lift — при наличии» в главе
«Запуск двигателя и вождение автомо-
биля» руководства пользователя для
получения дополнительных сведений
об отключении автоматической регу-
лировки высоты.
Подготовка автомобиля к подъему
на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и по-
вреждения автомобиля строго выпол-
няйте эти рекомендации по замене ко-
лес.
• Перед подъемом автомобиля уста-
новите его на твердой ровной повер-
ПРЕДУПРЕЖДЕНИЯ!
хности как можно дальше от края до-
роги.
• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположен-
ное по диагонали напротив колеса,
подлежащего замене.
• Туго затяните стояночный тормоз и
переведите рычаг коробки передач в
положение ПАРКОВКА.
• Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
• Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
• Не залезайте под автомобиль, под-
нятый домкратом. Если вам необхо-
димо выполнить работы под подня-
тым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
• Используйте домкрат только в ука-
занном положении и для подъема
автомобиля при замене колес.
• При работе вблизи шоссе уделяйте
особое внимание дорожному движе-
нию.
ПРЕДУПРЕЖДЕНИЯ!
• Для обеспечения надежного положе-
ния запасных колес, спущенных или
накачанных, они должны распола-
гаться штоками клапанов к земле.
Предупреждающая табличка
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
270
