2018 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

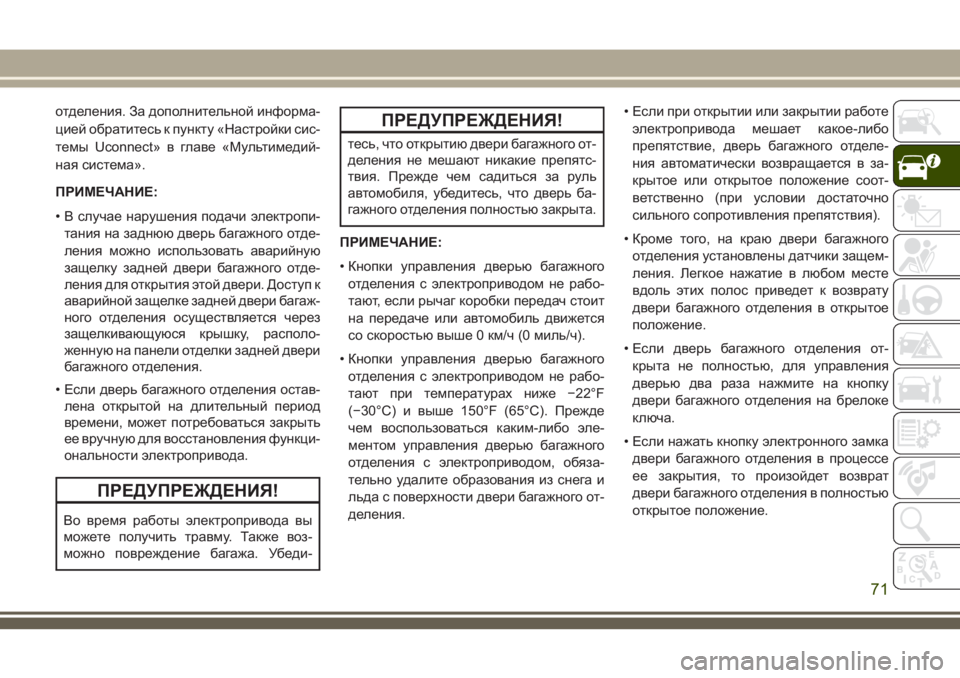

отделения. За дополнительной информа-
цией обратитесь к пункту «Настройки сис-
темы Uconnect» в главе «Мультимедий-
ная система».
ПРИМЕЧАНИЕ:
• В случае нарушения подачи электропи-
тания на заднюю дверь багажного отде-
ления можно использовать аварийную
защелку задней двери багажного отде-
ления для открытия этой двери. Доступ к
аварийной защелке задней двери багаж-
ного отделения осуществляется через
защелкивающуюся крышку, располо-
женную на панели отделки задней двери
багажного отделения.
• Если дверь багажного отделения остав-
лена открытой на длительный период
времени, может потребоваться закрыть
ее вручную для восстановления функци-
ональности электропривода.
ПРЕДУПРЕЖДЕНИЯ!
Во время работы электропривода вы
можете получить травму. Также воз-
можно повреждение багажа. Убеди-
ПРЕДУПРЕЖДЕНИЯ!
тесь, что открытию двери багажного от-
деления не мешают никакие препятс-
твия. Прежде чем садиться за руль
автомобиля, убедитесь, что дверь ба-
гажного отделения полностью закрыта.
ПРИМЕЧАНИЕ:
• Кнопки управления дверью багажного
отделения с электроприводом не рабо-
тают, если рычаг коробки передач стоит
на передаче или автомобиль движется
со скоростью выше 0 км/ч (0 миль/ч).
• Кнопки управления дверью багажного
отделения с электроприводом не рабо-
тают при температурах ниже −22°F
(−30°C) и выше 150°F (65°C). Прежде
чем воспользоваться каким-либо эле-
ментом управления дверью багажного
отделения с электроприводом, обяза-
тельно удалите образования из снега и
льда с поверхности двери багажного от-
деления.• Если при открытии или закрытии работе
электропривода мешает какое-либо
препятствие, дверь багажного отделе-
ния автоматически возвращается в за-
крытое или открытое положение соот-
ветственно (при условии достаточно
сильного сопротивления препятствия).
• Кроме того, на краю двери багажного
отделения установлены датчики защем-
ления. Легкое нажатие в любом месте
вдоль этих полос приведет к возврату
двери багажного отделения в открытое
положение.
• Если дверь багажного отделения от-
крыта не полностью, для управления
дверью два раза нажмите на кнопку
двери багажного отделения на брелоке
ключа.
• Если нажать кнопку электронного замка
двери багажного отделения в процессе
ее закрытия, то произойдет возврат
двери багажного отделения в полностью
открытое положение.
71

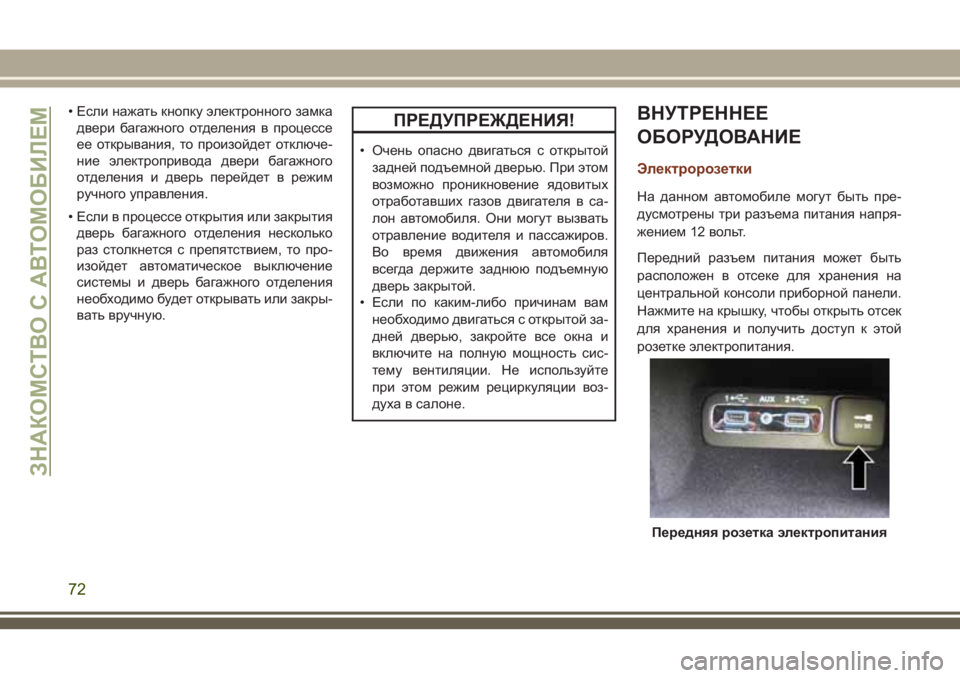

• Если нажать кнопку электронного замка
двери багажного отделения в процессе
ее открывания, то произойдет отключе-
ние электропривода двери багажного
отделения и дверь перейдет в режим
ручного управления.
• Если в процессе открытия или закрытия
дверь багажного отделения несколько
раз столкнется с препятствием, то про-
изойдет автоматическое выключение
системы и дверь багажного отделения
необходимо будет открывать или закры-
вать вручную.ПРЕДУПРЕЖДЕНИЯ!
• Очень опасно двигаться с открытой
задней подъемной дверью. При этом
возможно проникновение ядовитых
отработавших газов двигателя в са-
лон автомобиля. Они могут вызвать
отравление водителя и пассажиров.
Во время движения автомобиля
всегда держите заднюю подъемную
дверь закрытой.
• Если по каким-либо причинам вам
необходимо двигаться c открытой за-
дней дверью, закройте все окна и
включите на полную мощность сис-
тему вентиляции. Не используйте
при этом режим рециркуляции воз-
духа в салоне.
ВНУТРЕННЕЕ
ОБОРУДОВАНИЕ
Электророзетки
На данном автомобиле могут быть пре-
дусмотрены три разъема питания напря-
жением 12 вольт.
Передний разъем питания может быть
расположен в отсеке для хранения на
центральной консоли приборной панели.
Нажмите на крышку, чтобы открыть отсек
для хранения и получить доступ к этой
розетке электропитания.
Передняя розетка электропитания
ЗНАКОМСТВО С АВТОМОБИЛЕМ
72

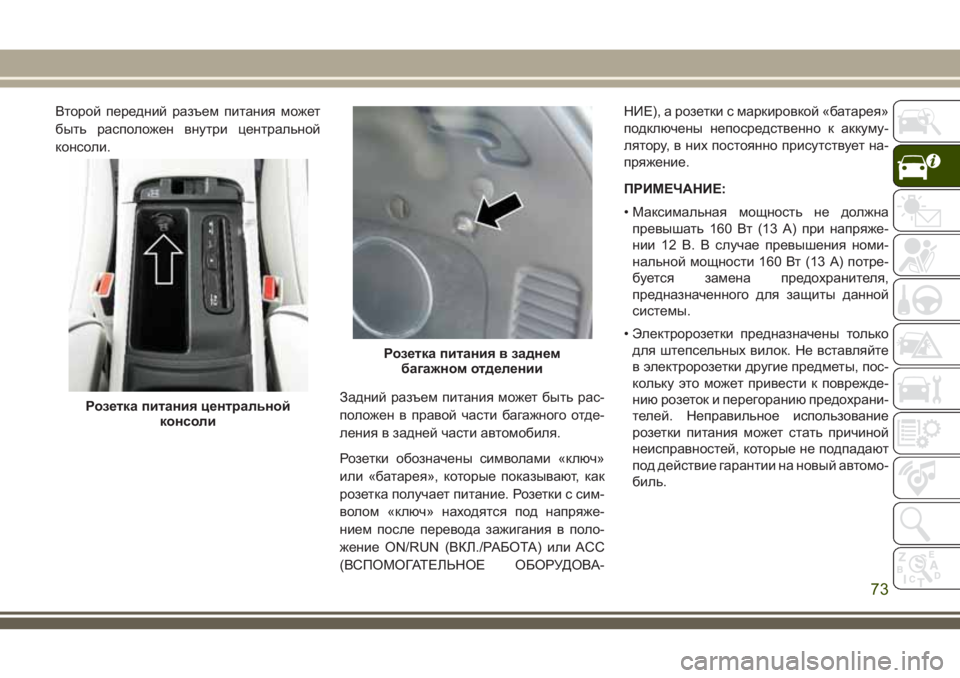

Второй передний разъем питания может
быть расположен внутри центральной
консоли.
Задний разъем питания может быть рас-
положен в правой части багажного отде-
ления в задней части автомобиля.
Розетки обозначены символами «ключ»
или «батарея», которые показывают, как
розетка получает питание. Розетки с сим-
волом «ключ» находятся под напряже-
нием после перевода зажигания в поло-
жение ON/RUN (ВКЛ./РАБОТА) или ACC
(ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВА -НИЕ), а розетки с маркировкой «батарея»
подключены непосредственно к аккуму-
лятору, в них постоянно присутствует на-
пряжение.
ПРИМЕЧАНИЕ:
• Максимальная мощность не должна
превышать 160 Вт (13 А) при напряже-
нии 12 В. В случае превышения номи-
нальной мощности 160 Вт (13 А) потре-
буется замена предохранителя,
предназначенного для защиты данной
системы.
• Электророзетки предназначены только
для штепсельных вилок. Не вставляйте
в электророзетки другие предметы, пос-
кольку это может привести к поврежде-
нию розеток и перегоранию предохрани-
телей. Неправильное использование
розетки питания может стать причиной
неисправностей, которые не подпадают
под действие гарантии на новый автомо-
биль.
Розетка питания центральной
консоли
Розетка питания в заднем
багажном отделении
73

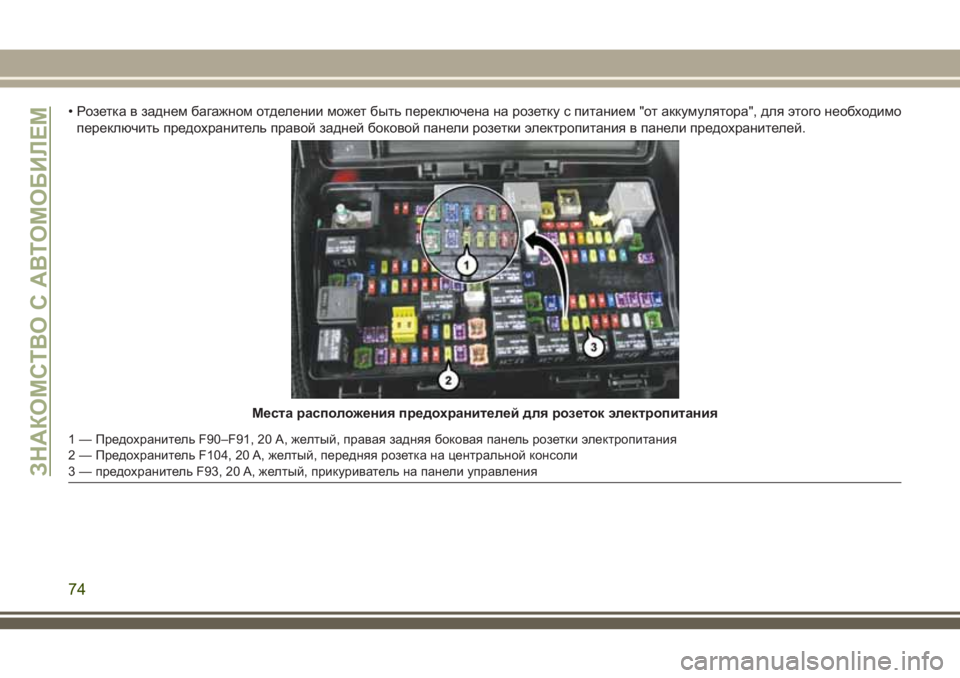

• Розетка в заднем багажном отделении может быть переключена на розетку с питанием "от аккумулятора", для этого необходимо
переключить предохранитель правой задней боковой панели розетки электропитания в панели предохранителей.
Места расположения предохранителей для розеток электропитания
1 — Предохранитель F90–F91, 20 А, желтый, правая задняя боковая панель розетки электропитания
2 — Предохранитель F104, 20 A, желтый, передняя розетка на центральной консоли
3 — предохранитель F93, 20 A, желтый, прикуриватель на панели управления
ЗНАКОМСТВО С АВТОМОБИЛЕМ
74

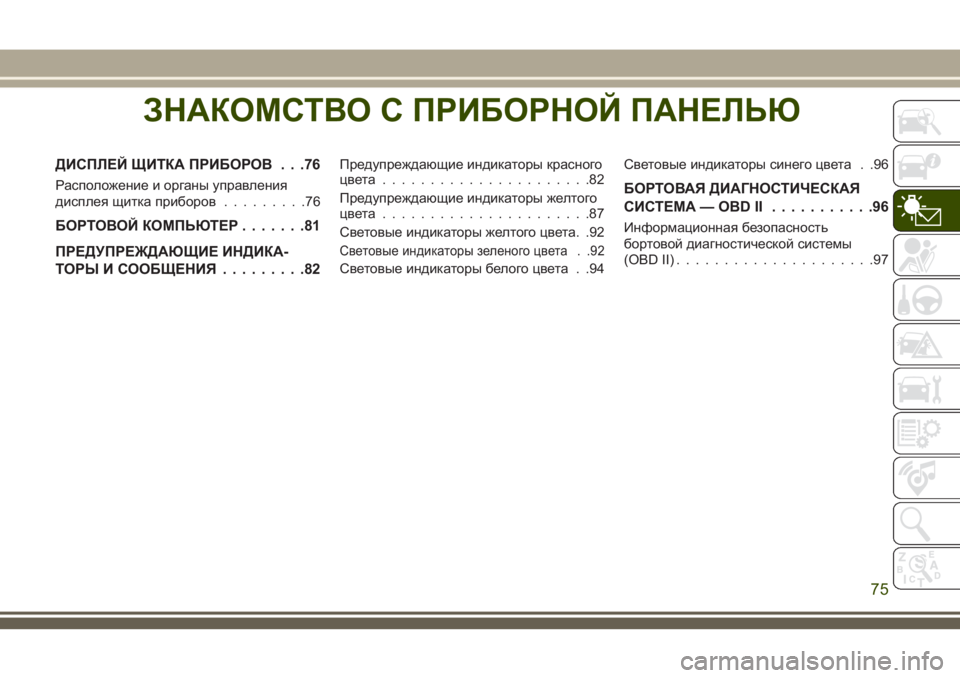

ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
ДИСПЛЕЙ ЩИТКА ПРИБОРОВ . . .76
Расположение и органы управления
дисплея щитка приборов.........76
БОРТОВОЙ КОМПЬЮТЕР.......81
ПРЕДУПРЕЖДАЮЩИЕ ИНДИКА-
ТОРЫ И СООБЩЕНИЯ.........82
Предупреждающие индикаторы красного
цвета ......................82
Предупреждающие индикаторы желтого
цвета ......................87
Световые индикаторы желтого цвета. .92
Световые индикаторы зеленого цвета . .92
Световые индикаторы белого цвета . .94Световые индикаторы синего цвета . .96
БОРТОВАЯ ДИАГНОСТИЧЕСКАЯ
СИСТЕМА—OBDII ...........96
Информационная безопасность
бортовой диагностической системы
(OBD II).....................97
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
75

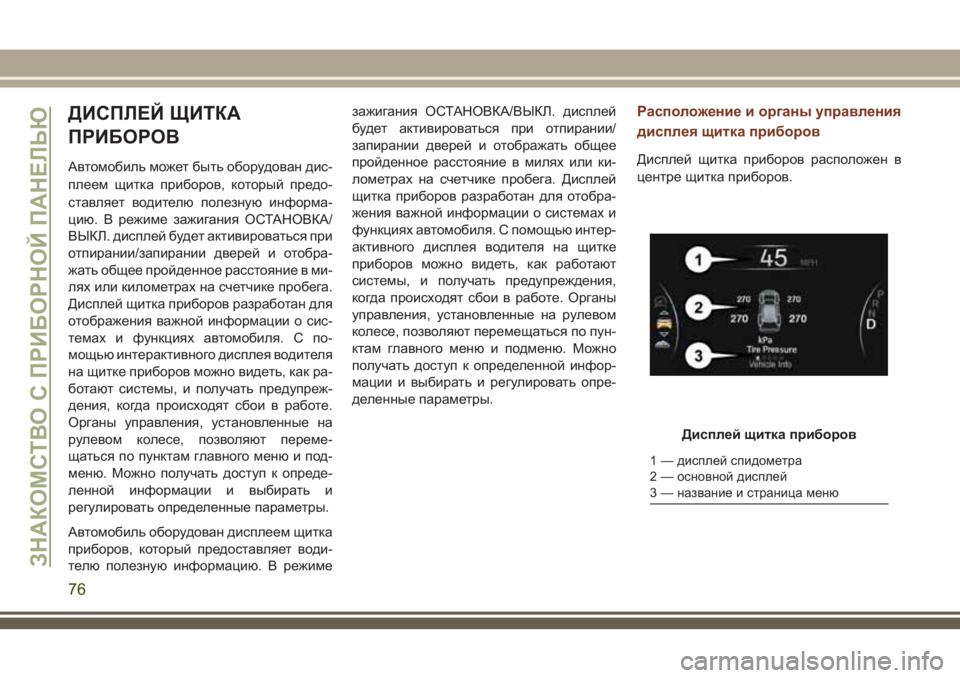

ДИСПЛЕЙ ЩИТКА
ПРИБОРОВ
Автомобиль может быть оборудован дис-
плеем щитка приборов, который предо-
ставляет водителю полезную информа-
цию. В режиме зажигания ОСТАНОВКА/
ВЫКЛ. дисплей будет активироваться при
отпирании/запирании дверей и отобра-
жать общее пройденное расстояние в ми-
лях или километрах на счетчике пробега.
Дисплей щитка приборов разработан для
отображения важной информации о сис-
темах и функциях автомобиля. С по-
мощью интерактивного дисплея водителя
на щитке приборов можно видеть, как ра-
ботают системы, и получать предупреж-
дения, когда происходят сбои в работе.
Органы управления, установленные на
рулевом колесе, позволяют переме-
щаться по пунктам главного меню и под-
меню. Можно получать доступ к опреде-
ленной информации и выбирать и
регулировать определенные параметры.
Автомобиль оборудован дисплеем щитка
приборов, который предоставляет води-
телю полезную информацию. В режимезажигания ОСТАНОВКА/ВЫКЛ. дисплей
будет активироваться при отпирании/
запирании дверей и отображать общее
пройденное расстояние в милях или ки-
лометрах на счетчике пробега. Дисплей
щитка приборов разработан для отобра-
жения важной информации о системах и
функциях автомобиля. С помощью интер-
активного дисплея водителя на щитке
приборов можно видеть, как работают
системы, и получать предупреждения,
когда происходят сбои в работе. Органы
управления, установленные на рулевом
колесе, позволяют перемещаться по пун-
ктам главного меню и подменю. Можно
получать доступ к определенной инфор-
мации и выбирать и регулировать опре-
деленные параметры.
Расположение и органы управления
дисплея щитка приборов
Дисплей щитка приборов расположен в
центре щитка приборов.
Дисплей щитка приборов
1 — дисплей спидометра
2 — основной дисплей
3 — название и страница меню
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
76

1. Верхняя строка, где отображаются на-
страиваемые индикаторы, направле-
ние компаса, наружная температура,
время, диапазон МИЛЬ/ГАЛЛОН или
информация о поездке. Здесь же ото-
бражается спидометр, когда вы откры-
ваете другие страницы меню.
2. Основная область экрана, в которой
отображаются меню и всплывающие
сообщения.
3. Нижняя строка, где отображаются на-
страиваемые индикаторы, имя меню и
страница меню.• Нажмите кнопку со стрелкойвверхдля
прокрутки вверх по пунктам главного
меню (Speedometer (Спидометр»), MPH/
km/h (МИЛЬ/Ч/км/ч), Vehicle Info (Инфор-
мация об автомобиле), Terrain (Мест-
ность), Driver Assist (Система помощи
водителю), Fuel Economy (Экономия
топлива), Trip A (Поездка A), Trip B (По-
ездка B), Stop/Start (Остановка/запуск),
Audio (Аудио), Navigation (Навигация),
Stored Messages (Сохраненные сообще-
ния), Screen Setup (Настройки экрана) и
Speed Warning (Предупреждение о пре-
вышении скорости)).
• Нажмите на кнопкувниздля прокрутки
по пунктам главного меню и подменю
вниз (Speedometer (Спидометр»), MPH/
km/h (МИЛЬ/Ч/км/ч), Vehicle Info (Инфор-
мация об автомобиле), Terrain (Мест-
ность), Driver Assist (Система помощи
водителю), Fuel Economy (Экономия
топлива), Trip A (Поездка A), Trip B (По-
ездка B), Stop/Start (Остановка/запуск),
Audio (Аудио), Navigation (Навигация),
Stored Messages (Сохраненные сообще-ния), Screen Setup (Настройки экрана) и
Speed Warning (Предупреждение о пре-
вышении скорости)).
• Нажмите на кнопку со стрелкойвправо
для доступа к экранам информации или
подменю из главного меню.
• Нажмите кнопку со стрелкойвлеводля
доступа к экранам информации или под-
меню из главного меню.
• Нажмите кнопкуOKдля доступа/выбора
экранов информации или подменю из
главного меню. Нажмите и удерживайте
нажатой кнопкуOKв течение двух се-
кунд, чтобы сбросить отображаемую/
выбранную функцию, которую можно
сбросить.
Выбираемые пункты меню на дис-
плее щитка приборов
На дисплее приборной панели можно
просматривать следующие пункты меню:
Средства управления дисплея
щитка приборов
77

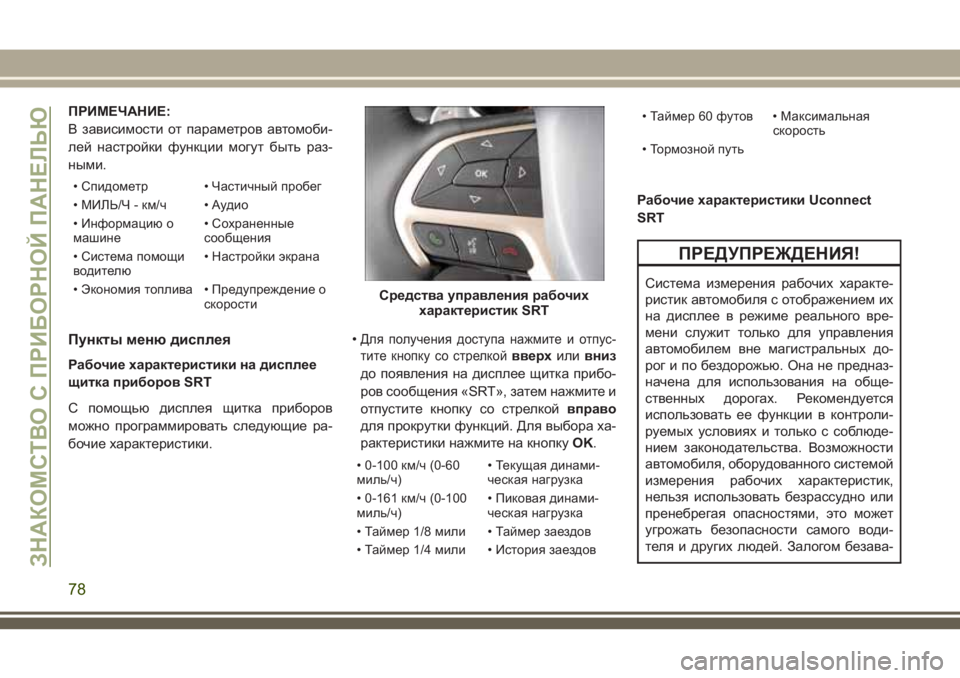

ПРИМЕЧАНИЕ:
В зависимости от параметров автомоби-
лей настройки функции могут быть раз-
ными.
• Спидометр • Частичный пробег
• МИЛЬ/Ч - км/ч • Аудио
• Информацию о
машине• Сохраненные
сообщения
• Система помощи
водителю• Настройки экрана
• Экономия топлива • Предупреждение о
скорости
Пункты меню дисплея
Рабочие характеристики на дисплее
щитка приборов SRT
С помощью дисплея щитка приборов
можно программировать следующие ра-
бочие характеристики.•
Для получения доступа нажмите и отпус-
тите кнопку со стрелкой
вверхиливниз
до появления на дисплее щитка прибо-
ров сообщения «SRT», затем нажмите и
отпустите кнопку со стрелкойвправо
для прокрутки функций. Для выбора ха-
рактеристики нажмите на кнопкуOK.
• 0-100 км/ч (0-60
миль/ч)• Текущая динами-
ческая нагрузка
• 0-161 км/ч (0-100
миль/ч)• Пиковая динами-
ческая нагрузка
• Таймер 1/8 мили • Таймер заездов
• Таймер 1/4 мили • История заездов• Таймер 60 футов • Максимальная
скорость
• Тормозной путь
Рабочие характеристики Uconnect
SRT
ПРЕДУПРЕЖДЕНИЯ!
Система измерения рабочих характе-
ристик автомобиля с отображением их
на дисплее в режиме реального вре-
мени служит только для управления
автомобилем вне магистральных до-
рог и по бездорожью. Она не предназ-
начена для использования на обще-
ственных дорогах. Рекомендуется
использовать ее функции в контроли-
руемых условиях и только с соблюде-
нием законодательства. Возможности
автомобиля, оборудованного системой
измерения рабочих характеристик,
нельзя использовать безрассудно или
пренебрегая опасностями, это может
угрожать безопасности самого води-
теля и других людей. Залогом безава-Средства управления рабочих
характеристик SRT
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
78
