2018 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

ЗАМЕНА ЛАМПЫ
Замена ламп
Внутренние электрические лампы
Тип электрической лампы
Лампа перчаточного ящика194
Лампа поручняL002825W5W
Лампы индивидуального освещения потолочной консоли VT4976
Лампа заднего багажного отделения 214–2
Лампа подсветки козырькаV26377
Лампы подсветки под панелью906
Щиток приборов (общая подсветка) 103
Лампа аварийного индикатора74
255

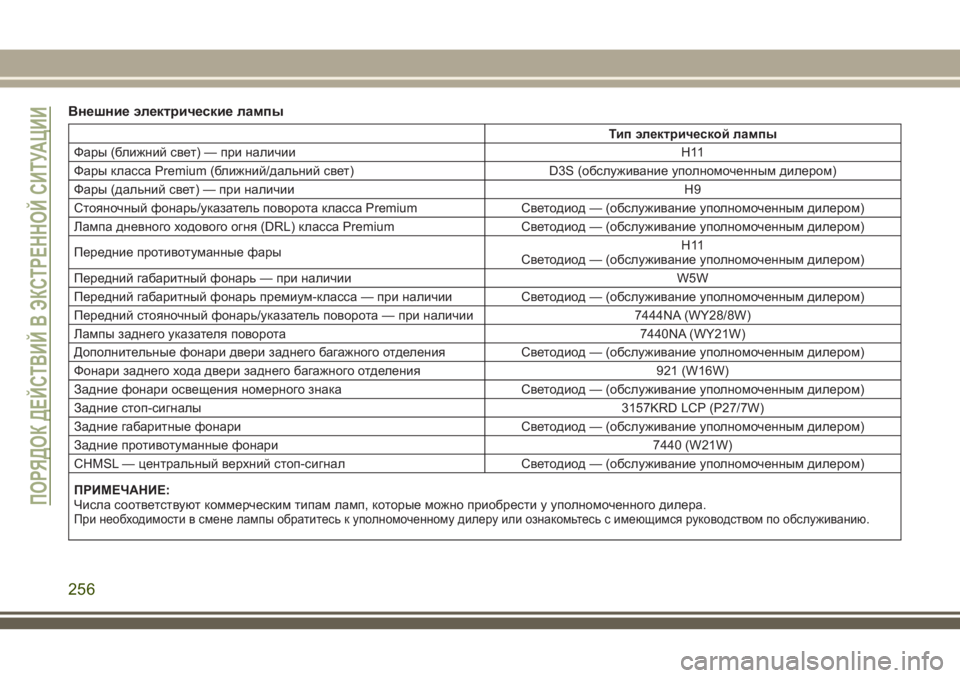

Внешние электрические лампы
Тип электрической лампы
Фары (ближний свет) — при наличии H11
Фары класса Premium (ближний/дальний свет) D3S (обслуживание уполномоченным дилером)
Фары (дальний свет) — при наличии H9
Стояночный фонарь/указатель поворота класса Premium Светодиод — (обслуживание уполномоченным дилером)
Лампа дневного ходового огня (DRL) класса Premium Светодиод — (обслуживание уполномоченным дилером)
Передние противотуманные фарыH11
Светодиод — (обслуживание уполномоченным дилером)
Передний габаритный фонарь — при наличии W5W
Передний габаритный фонарь премиум-класса — при наличии Светодиод — (обслуживание уполномоченным дилером)
Передний стояночный фонарь/указатель поворота — при наличии 7444NA (WY28/8W)
Лампы заднего указателя поворота 7440NA (WY21W)
Дополнительные фонари двери заднего багажного отделения Светодиод — (обслуживание уполномоченным дилером)
Фонари заднего хода двери заднего багажного отделения 921 (W16W)
Задние фонари освещения номерного знака Светодиод — (обслуживание уполномоченным дилером)
Задние стоп-сигналы3157KRD LCP (P27/7W)
Задние габаритные фонари Светодиод — (обслуживание уполномоченным дилером)
Задние противотуманные фонари 7440 (W21W)
CHMSL — центральный верхний стоп-сигнал Светодиод — (обслуживание уполномоченным дилером)
ПРИМЕЧАНИЕ:
Числа соответствуют коммерческим типам ламп, которые можно приобрести у уполномоченного дилера.
При необходимости в смене лампы обратитесь к уполномоченному дилеру или ознакомьтесь с имеющимся руководством по обслуживанию.
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
256

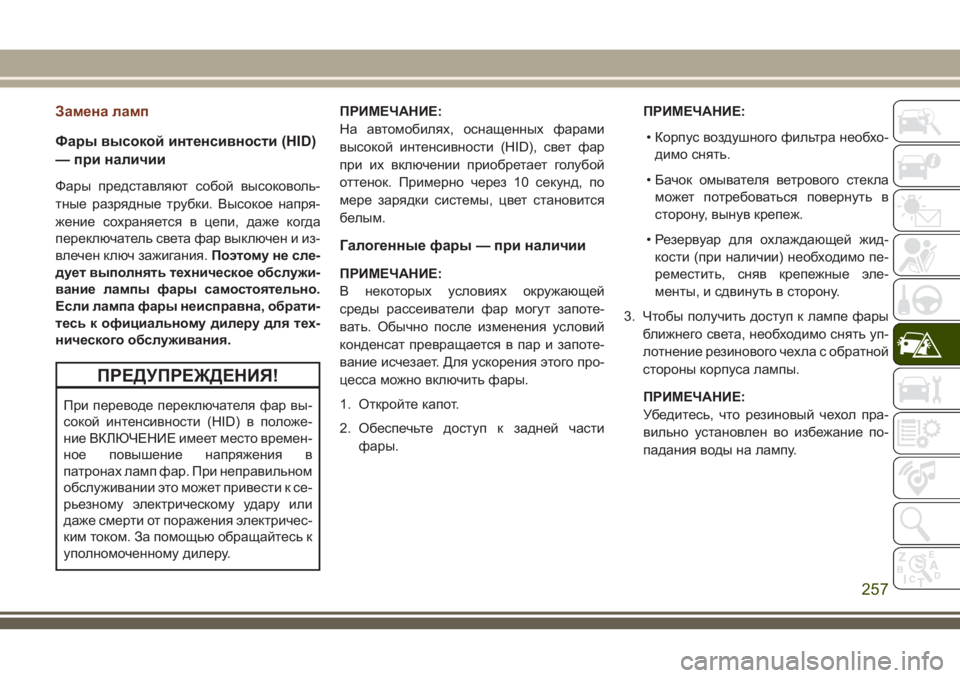

Замена ламп
Фары высокой интенсивности (HID)
— при наличии
Фары представляют собой высоковоль-
тные разрядные трубки. Высокое напря-
жение сохраняется в цепи, даже когда
переключатель света фар выключен и из-
влечен ключ зажигания.Поэтому не сле-
дует выполнять техническое обслужи-
вание лампы фары самостоятельно.
Если лампа фары неисправна, обрати-
тесь к официальному дилеру для тех-
нического обслуживания.
ПРЕДУПРЕЖДЕНИЯ!
При переводе переключателя фар вы-
сокой интенсивности (HID) в положе-
ние ВКЛЮЧЕНИЕ имеет место времен-
ное повышение напряжения в
патронах ламп фар. При неправильном
обслуживании это может привести к се-
рьезному электрическому удару или
даже смерти от поражения электричес-
ким током. За помощью обращайтесь к
уполномоченному дилеру.ПРИМЕЧАНИЕ:
На автомобилях, оснащенных фарами
высокой интенсивности (HID), свет фар
при их включении приобретает голубой
оттенок. Примерно через 10 секунд, по
мере зарядки системы, цвет становится
белым.
Галогенные фары — при наличии
ПРИМЕЧАНИЕ:
В некоторых условиях окружающей
среды рассеиватели фар могут запоте-
вать. Обычно после изменения условий
конденсат превращается в пар и запоте-
вание исчезает. Для ускорения этого про-
цесса можно включить фары.
1. Откройте капот.
2. Обеспечьте доступ к задней части
фары.ПРИМЕЧАНИЕ:
• Корпус воздушного фильтра необхо-
димо снять.
• Бачок омывателя ветрового стекла
может потребоваться повернуть в
сторону, вынув крепеж.
• Резервуар для охлаждающей жид-
кости (при наличии) необходимо пе-
реместить, сняв крепежные эле-
менты, и сдвинуть в сторону.
3. Чтобы получить доступ к лампе фары
ближнего света, необходимо снять уп-
лотнение резинового чехла с обратной
стороны корпуса лампы.
ПРИМЕЧАНИЕ:
Убедитесь, что резиновый чехол пра-
вильно установлен во избежание по-
падания воды на лампу.
257

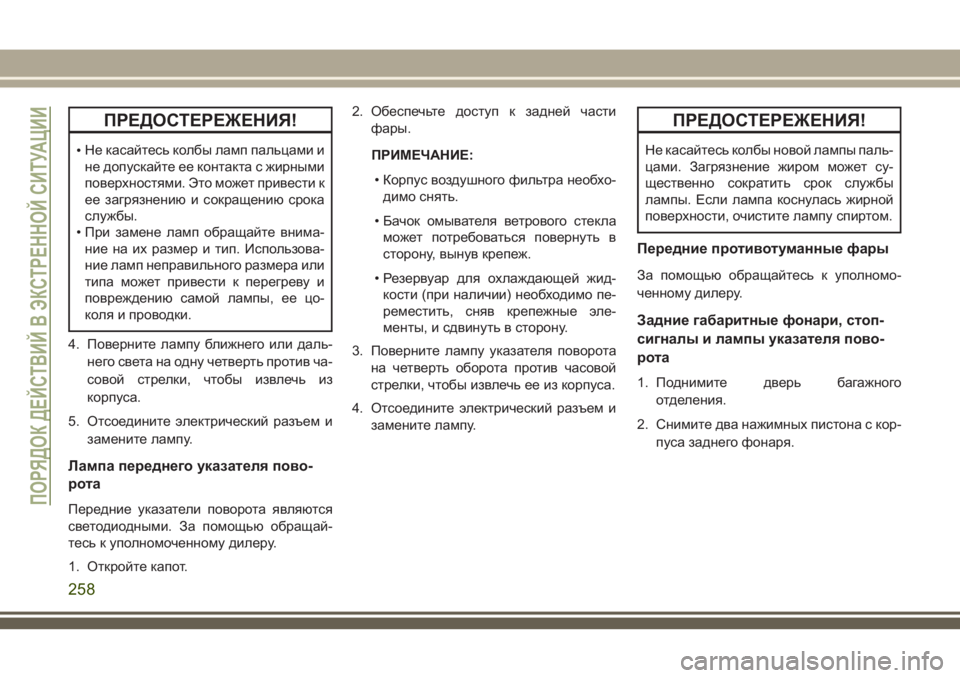

ПРЕДОСТЕРЕЖЕНИЯ!
•Не касайтесь колбы ламп пальцами и
не допускайте ее контакта с жирными
поверхностями. Это может привести к
ее загрязнению и сокращению срока
службы.
• При замене ламп обращайте внима-
ние на их размер и тип. Использова-
ние ламп неправильного размера или
типа может привести к перегреву и
повреждению самой лампы, ее цо-
коля и проводки.
4. Поверните лампу ближнего или даль-
него света на одну четверть против ча-
совой стрелки, чтобы извлечь из
корпуса.
5. Отсоедините электрический разъем и
замените лампу.
Лампа переднего указателя пово-
рота
Передние указатели поворота являются
светодиодными. За помощью обращай-
тесь к уполномоченному дилеру.
1. Откройте капот.2. Обеспечьте доступ к задней части
фары.
ПРИМЕЧАНИЕ:
• Корпус воздушного фильтра необхо-
димо снять.
• Бачок омывателя ветрового стекла
может потребоваться повернуть в
сторону, вынув крепеж.
• Резервуар для охлаждающей жид-
кости (при наличии) необходимо пе-
реместить, сняв крепежные эле-
менты, и сдвинуть в сторону.
3. Поверните лампу указателя поворота
на четверть оборота против часовой
стрелки, чтобы извлечь ее из корпуса.
4. Отсоедините электрический разъем и
замените лампу.
ПРЕДОСТЕРЕЖЕНИЯ!
Не касайтесь колбы новой лампы паль-
цами. Загрязнение жиром может су-
щественно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спиртом.
Передние противотуманные фары
За помощью обращайтесь к уполномо-
ченному дилеру.
Задние габаритные фонари, стоп-
сигналы и лампы указателя пово-
рота
1. Поднимите дверь багажного
отделения.
2. Снимите два нажимных пистона с кор-
пуса заднего фонаря.
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
258

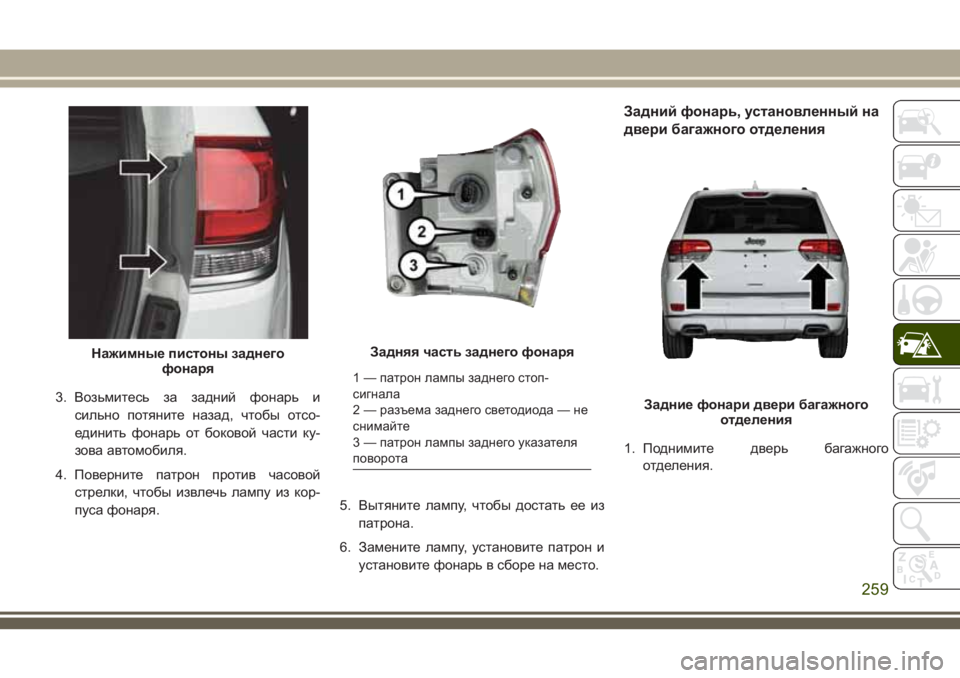

3. Возьмитесь за задний фонарь и
сильно потяните назад, чтобы отсо-
единить фонарь от боковой части ку-
зова автомобиля.
4. Поверните патрон против часовой
стрелки, чтобы извлечь лампу из кор-
пуса фонаря.5. Вытяните лампу, чтобы достать ее из
патрона.
6. Замените лампу, установите патрон и
установите фонарь в сборе на место.
Задний фонарь, установленный на
двери багажного отделения
1. Поднимите дверь багажного
отделения.
Нажимные пистоны заднего
фонаряЗадняя часть заднего фонаря
1 — патрон лампы заднего стоп-
сигнала
2 — разъема заднего светодиода — не
снимайте
3 — патрон лампы заднего указателя
поворота
Задние фонари двери багажного
отделения
259

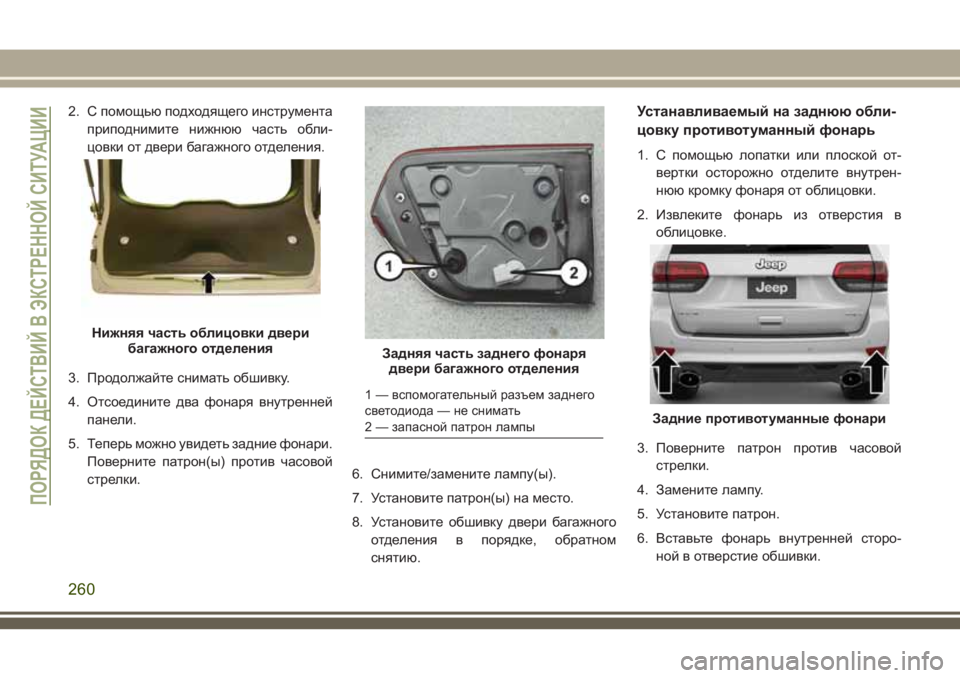

2. С помощью подходящего инструмента
приподнимите нижнюю часть обли-
цовки от двери багажного отделения.
3. Продолжайте снимать обшивку.
4. Отсоедините два фонаря внутренней
панели.
5. Теперь можно увидеть задние фонари.
Поверните патрон(ы) против часовой
стрелки.6. Снимите/замените лампу(ы).
7. Установите патрон(ы) на место.
8. Установите обшивку двери багажного
отделения в порядке, обратном
снятию.Устанавливаемый на заднюю обли-
цовку противотуманный фонарь
1. С помощью лопатки или плоской от-
вертки осторожно отделите внутрен-
нюю кромку фонаря от облицовки.
2. Извлеките фонарь из отверстия в
облицовке.
3. Поверните патрон против часовой
стрелки.
4. Замените лампу.
5. Установите патрон.
6. Вставьте фонарь внутренней сторо-
ной в отверстие обшивки.
Нижняя часть облицовки двери
багажного отделения
Задняя часть заднего фонаря
двери багажного отделения
1 — вспомогательный разъем заднего
светодиода — не снимать
2 — запасной патрон лампы
Задние противотуманные фонари
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
260

7. Нажмите на фонарь до фиксации.

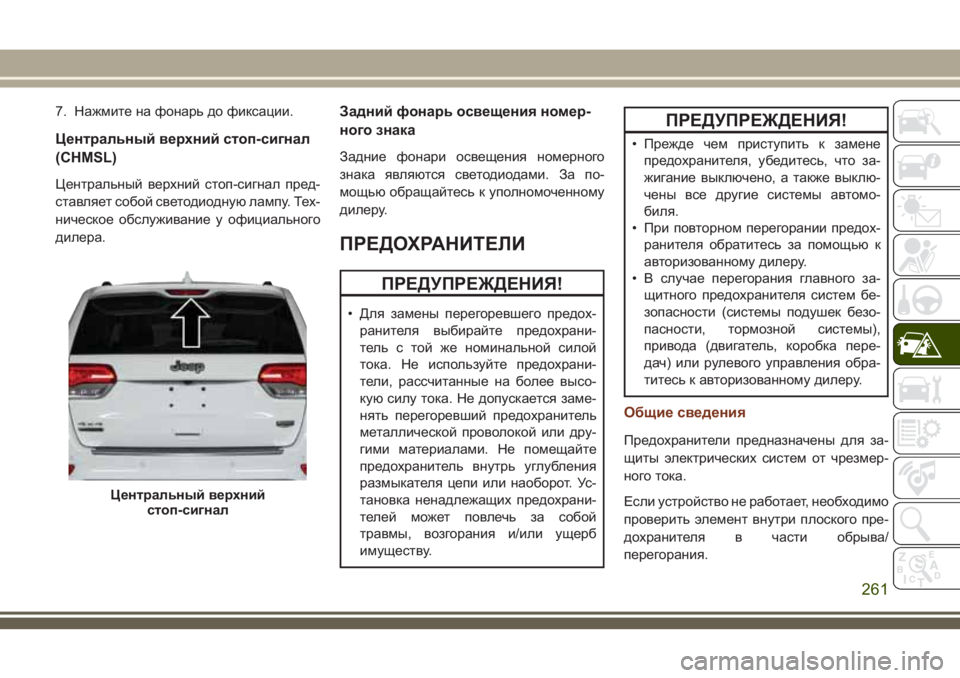

Центральный верхний стоп-сигнал
(CHMSL)
Центральный верхний стоп-сигнал пред-
ставляет собой светодиодную лампу. Тех-
ническое обслуживание у официального
дилера.
Задний фонарь освещения номер-
ного знака
Задние фонари освещения номерного
знака являются светодиодами. За по-
мощью обращайтесь к уполномоченному
дилеру.
ПРЕДОХРАНИТЕЛИ
ПРЕДУПРЕЖДЕНИЯ!
• Для замены перегоревшего предох-
ранителя выбирайте предохрани-
тель с той же номинальной силой
тока. Не используйте предохрани-
тели, рассчитанные на более высо-
кую силу тока. Не допускается заме-
нять перегоревший предохранитель
металлической проволокой или дру-
гими материалами. Не помещайте
предохранитель внутрь углубления
размыкателя цепи или наоборот. Ус-
тановка ненадлежащих предохрани-
телей может повлечь за собой
травмы, возгорания и/или ущерб
имуществу.
ПРЕДУПРЕЖДЕНИЯ!
• Прежде чем приступить к замене
предохранителя, убедитесь, что за-
жигание выключено, а также выклю-
чены все другие системы автомо-
биля.
• При повторном перегорании предох-
ранителя обратитесь за помощью к
авторизованному дилеру.
• В случае перегорания главного за-
щитного предохранителя систем бе-
зопасности (системы подушек безо-
пасности, тормозной системы),
привода (двигатель, коробка пере-
дач) или рулевого управления обра-
титесь к авторизованному дилеру.
Общие сведения
Предохранители предназначены для за-
щиты электрических систем от чрезмер-
ного тока.
Если устройство не работает, необходимо
проверить элемент внутри плоского пре-
дохранителя в части обрыва/
перегорания.
Центральный верхний
стоп-сигнал
261

Кроме того, следует помнить о том, что
длительное использование разъемов пи-
тания при выключенном двигателе может
привести к разряду аккумуляторной бата-

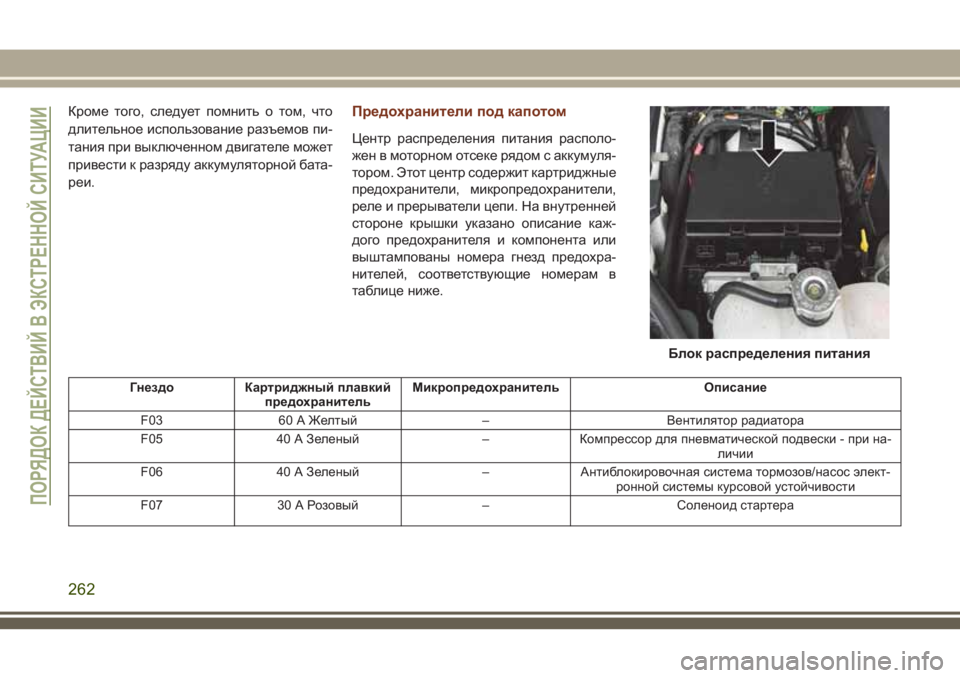

реи.Предохранители под капотом
Центр распределения питания располо-
жен в моторном отсеке рядом с аккумуля-
тором. Этот центр содержит картриджные
предохранители, микропредохранители,
реле и прерыватели цепи. На внутренней
стороне крышки указано описание каж-
дого предохранителя и компонента или
выштампованы номера гнезд предохра-
нителей, соответствующие номерам в
таблице ниже.
Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F03 60 АЖелтый – Вентилятор радиатора
F05 40 АЗеленый – Компрессор для пневматической подвески - при на-
личии
F06 40 АЗеленый – Антиблокировочная система тормозов/насос элект-
ронной системы курсовой устойчивости
F07 30 АРозовый – Соленоид стартера
Блок распределения питания
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
262
