Page 249 of 458

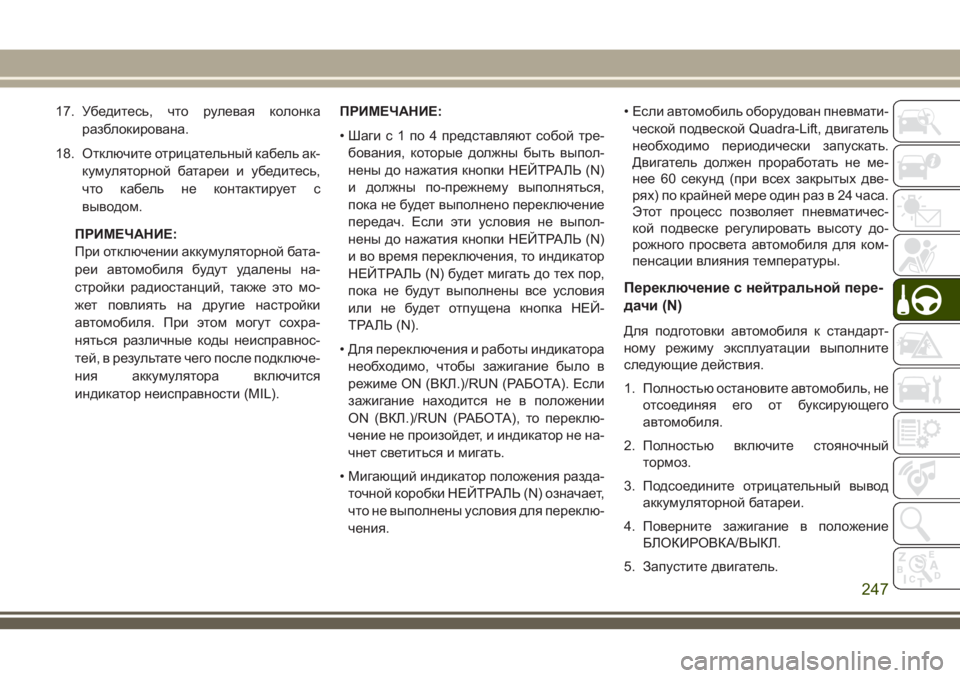

17. Убедитесь, что рулевая колонка
разблокирована.
18. Отключите отрицательный кабель ак-
кумуляторной батареи и убедитесь,
что кабель не контактирует с
выводом.
ПРИМЕЧАНИЕ:
При отключении аккумуляторной бата-
реи автомобиля будут удалены на-
стройки радиостанций, также это мо-
жет повлиять на другие настройки
автомобиля. При этом могут сохра-
няться различные коды неисправнос-
тей, в результате чего после подключе-
ния аккумулятора включится
индикатор неисправности (MIL).ПРИМЕЧАНИЕ:
•Шагис1по4представляютсобой тре-
бования, которые должны быть выпол-
нены до нажатия кнопки НЕЙТРАЛЬ (N)
и должны по-прежнему выполняться,
пока не будет выполнено переключение
передач. Если эти условия не выпол-
нены до нажатия кнопки НЕЙТРАЛЬ (N)
и во время переключения, то индикатор
НЕЙТРАЛЬ (N) будет мигать до тех пор,
пока не будут выполнены все условия
или не будет отпущена кнопка НЕЙ-
ТРАЛЬ (N).
• Для переключения и работы индикатора
необходимо, чтобы зажигание было в
режиме ON (ВКЛ.)/RUN (РАБОТА). Если
зажигание находится не в положении
ON (ВКЛ.)/RUN (РАБОТА), то переклю-
чение не произойдет, и индикатор не на-
чнет светиться и мигать.
• Мигающий индикатор положения разда-
точной коробки НЕЙТРАЛЬ (N) означает,
что не выполнены условия для переклю-
чения.• Если автомобиль оборудован пневмати-
ческой подвеской Quadra-Lift, двигатель
необходимо периодически запускать.
Двигатель должен проработать не ме-
нее 60 секунд (при всех закрытых две-
рях) по крайней мере один раз в 24 часа.
Этот процесс позволяет пневматичес-
кой подвеске регулировать высоту до-
рожного просвета автомобиля для ком-
пенсации влияния температуры.
Переключение с нейтральной пере-
дачи (N)
Для подготовки автомобиля к стандарт-
ному режиму эксплуатации выполните
следующие действия.
1. Полностью остановите автомобиль, не
отсоединяя его от буксирующего
автомобиля.
2. Полностью включите стояночный
тормоз.
3. Подсоедините отрицательный вывод
аккумуляторной батареи.
4. Поверните зажигание в положение
БЛОКИРОВКА/ВЫКЛ.
5. Запустите двигатель.
247
Page 250 of 458

6. Нажмите и удерживайте нажатой пе-
даль тормоза.
7. Переключите коробку передач на ре-
жим НЕЙТРАЛЬ.
8. Используя кончик шариковой ручки
или другой подобный предмет, наж-
мите и удерживайте кнопку режима
НЕЙТРАЛЬ (N) раздаточной коробки
(расположенную рядом с переключа-
телем) в течение одной секунды.
9. При выключении индикатора положе-
нии НЕЙТРАЛЬ (N) отпустите кнопку
НЕЙТРАЛЬ (N). После того как кнопкаНЕЙТРАЛЬ (N) будет отпущена, разда-
точная коробка переключится в поло-
жение, определяемое селектором.
10. Переведите рычаг коробки передач в
положение ПАРКОВКА. Выключите
двигатель.
11. Отпустите педаль тормоза.
12. Отсоедините автомобиль от буксиру-
ющего автомобиля.
13. Запустите двигатель.
14. Нажмите и удерживайте нажатой пе-
даль тормоза.
15. Отпустите стояночный тормоз.
16. Переведите коробку передач в поло-
жение ПЕРЕДНИЙ ХОД, отпустите
педаль тормоза и убедитесь, что ма-
шина работает нормально.ПРИМЕЧАНИЕ:
• Шаги с 1 по 5 представляют собой тре-
бования, которые должны быть выпол-
нены до нажатия кнопки НЕЙТРАЛЬ, и
должны по-прежнему удовлетворяться,
пока не будет выполнено переключение
передач. Если эти условия не выпол-
нены до нажатия кнопки «NEUTRAL»
(НЕЙТРАЛЬ) (N) и во время переключе-
ния, то индикатор «NEUTRAL» (НЕЙ-
ТРАЛЬ) (N) будет мигать до тех пор, пока
не будут выполнены все условия или не
будет отпущена кнопка «NEUTRAL»
(НЕЙТРАЛЬ) (N).
• Для переключения и работы индикатора
необходимо, чтобы зажигание было в
режиме ON (ВКЛ.)/RUN (РАБОТА). Если
зажигание находится не в положении
ON (ВКЛ.)/RUN (РАБОТА), то переклю-
чение не произойдет, и индикатор не на-
чнет светиться и мигать.
• Мигающий индикатор положения разда-
точной коробки НЕЙТРАЛЬ (N) означает,
что не выполнены условия для
переключения.
Переключатель НЕЙТРАЛЬ (N)
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
248
Page 251 of 458

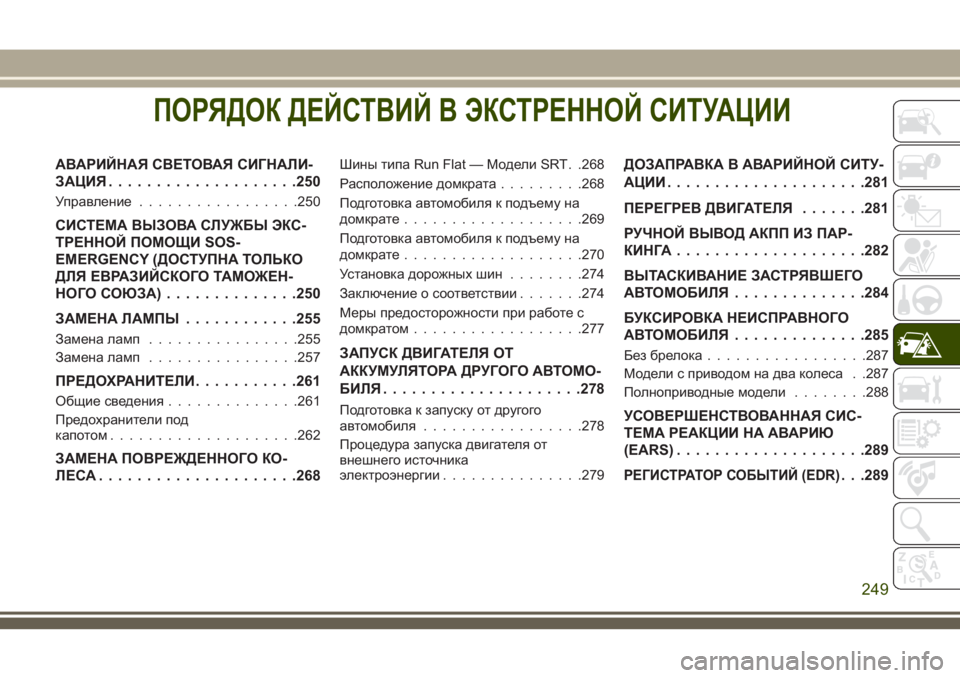

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
АВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИ-
ЗАЦИЯ....................250
Управление.................250
СИСТЕМА ВЫЗОВА СЛУЖБЫ ЭКС-
ТРЕННОЙ ПОМОЩИ SOS-
EMERGENCY (ДОСТУПНА ТОЛЬКО
ДЛЯ ЕВРАЗИЙСКОГО ТАМОЖЕН-
НОГО СОЮЗА)..............250
ЗАМЕНА ЛАМПЫ............255
Замена ламп................255
Замена ламп................257
ПРЕДОХРАНИТЕЛИ...........261
Общие сведения..............261
Предохранители под
капотом....................262
ЗАМЕНА ПОВРЕЖДЕННОГО КО-
ЛЕСА.....................268
Шины типа Run Flat — Модели SRT. .268
Расположение домкрата.........268
Подготовка автомобиля к подъему на
домкрате...................269
Подготовка автомобиля к подъему на
домкрате...................270
Установка дорожных шин........274
Заключение о соответствии.......274
Меры предосторожности при работе с
домкратом..................277
ЗАПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРА ДРУГОГО АВТОМО-
БИЛЯ.....................278
Подготовка к запуску от другого
автомобиля.................278
Процедура запуска двигателя от
внешнего источника
электроэнергии...............279
ДОЗАПРАВКА В АВАРИЙНОЙ СИТУ-
АЦИИ.....................281
ПЕРЕГРЕВ ДВИГАТЕЛЯ.......281
РУЧНОЙ ВЫВОД АКПП ИЗ ПАР-
КИНГА....................282
ВЫТАСКИВАНИЕ ЗАСТРЯВШЕГО
АВТОМОБИЛЯ..............284
БУКСИРОВКА НЕИСПРАВНОГО
АВТОМОБИЛЯ..............285
Безбрелока.................287
Модели с приводом на два колеса . .287
Полноприводные модели........288
УСОВЕРШЕНСТВОВАННАЯ СИС-
ТЕМА РЕАКЦИИ НА АВАРИЮ
(EARS)....................289
РЕГИСТРАТОР СОБЫТИЙ (EDR). . .289
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
249
Page 252 of 458

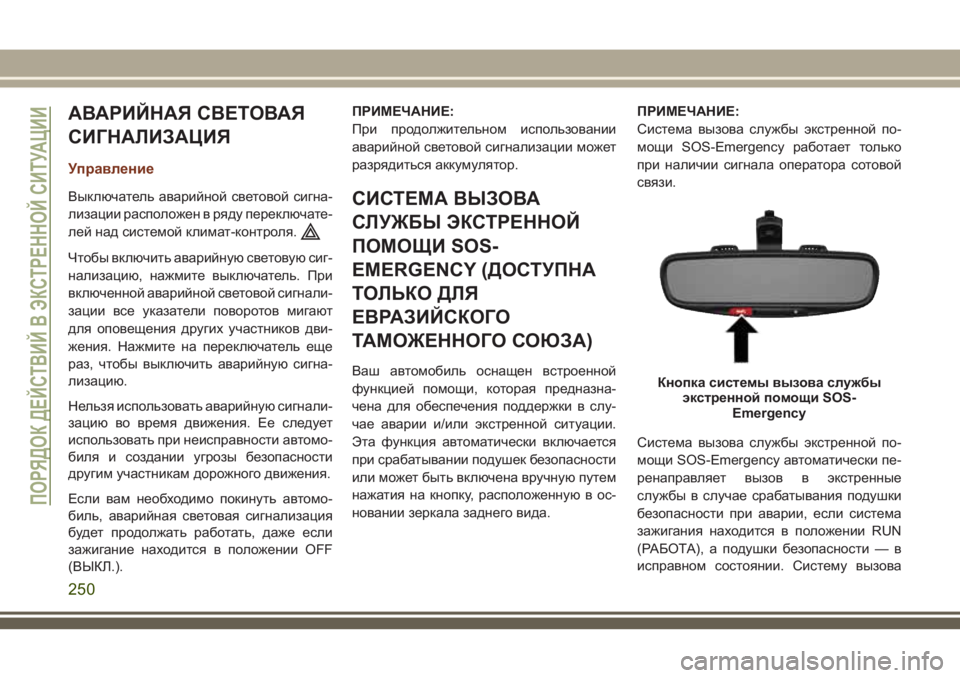

АВАРИЙНАЯ СВЕТОВАЯ
СИГНАЛИЗАЦИЯ
Управление
Выключатель аварийной световой сигна-
лизации расположен в ряду переключате-
лей над системой климат-контроля.
Чтобы включить аварийную световую сиг-
нализацию, нажмите выключатель. При
включенной аварийной световой сигнали-
зации все указатели поворотов мигают
для оповещения других участников дви-
жения. Нажмите на переключатель еще
раз, чтобы выключить аварийную сигна-
лизацию.
Нельзя использовать аварийную сигнали-
зацию во время движения. Ее следует
использовать при неисправности автомо-
биля и создании угрозы безопасности
другим участникам дорожного движения.
Если вам необходимо покинуть автомо-
биль, аварийная световая сигнализация
будет продолжать работать, даже если
зажигание находится в положении OFF
(ВЫКЛ.).ПРИМЕЧАНИЕ:
При продолжительном использовании
аварийной световой сигнализации может
разрядиться аккумулятор.
СИСТЕМА ВЫЗОВА
СЛУЖБЫ ЭКСТРЕННОЙ
ПОМОЩИ SOS-
EMERGENCY (ДОСТУПНА
ТОЛЬКО ДЛЯ
ЕВРАЗИЙСКОГО
ТАМОЖЕННОГО СОЮЗА)
Ваш автомобиль оснащен встроенной
функцией помощи, которая предназна-
чена для обеспечения поддержки в слу-
чае аварии и/или экстренной ситуации.
Эта функция автоматически включается
при срабатывании подушек безопасности
или может быть включена вручную путем
нажатия на кнопку, расположенную в ос-
новании зеркала заднего вида.ПРИМЕЧАНИЕ:
Система вызова службы экстренной по-
мощи SOS-Emergency работает только
при наличии сигнала оператора сотовой
связи.
Система вызова службы экстренной по-
мощи SOS-Emergency автоматически пе-
ренаправляет вызов в экстренные
службы в случае срабатывания подушки
безопасности при аварии, если система
зажигания находится в положении RUN
(РАБОТА), а подушки безопасности — в
исправном состоянии. Систему вызоваКнопка системы вызова службы
экстренной помощи SOS-
Emergency
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
250
Page 253 of 458

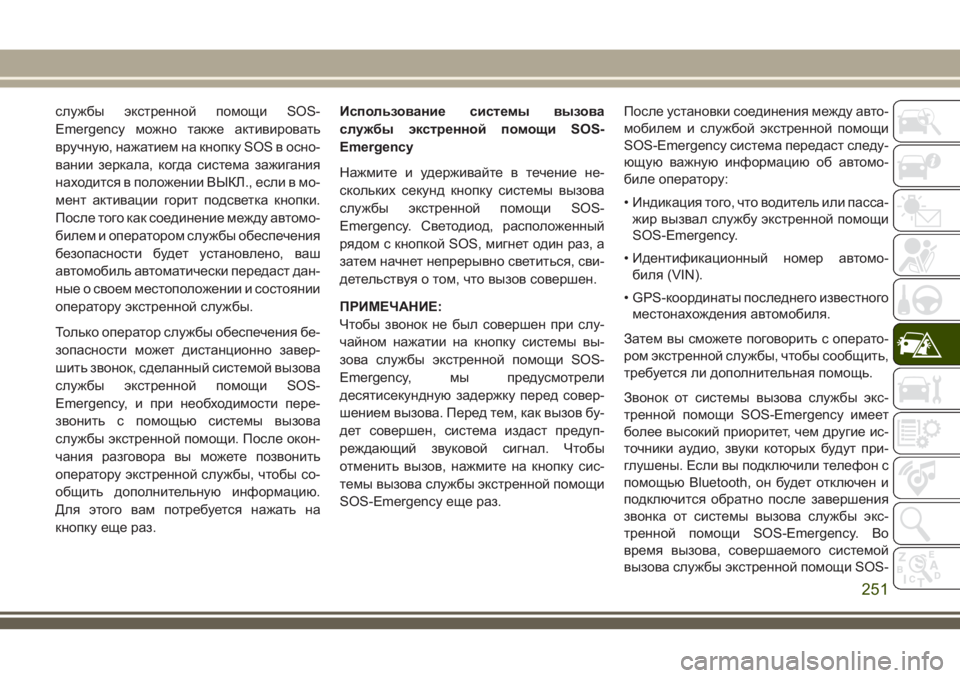

службы экстренной помощи SOS-
Emergency можно также активировать
вручную, нажатием на кнопку SOS в осно-
вании зеркала, когда система зажигания
находится в положении ВЫКЛ., если в мо-
мент активации горит подсветка кнопки.
После того как соединение между автомо-
билем и оператором службы обеспечения
безопасности будет установлено, ваш
автомобиль автоматически передаст дан-
ные о своем местоположении и состоянии
оператору экстренной службы.
Только оператор службы обеспечения бе-
зопасности может дистанционно завер-
шить звонок, сделанный системой вызова
службы экстренной помощи SOS-
Emergency, и при необходимости пере-
звонить с помощью системы вызова
службы экстренной помощи. После окон-
чания разговора вы можете позвонить
оператору экстренной службы, чтобы со-
общить дополнительную информацию.
Для этого вам потребуется нажать на
кнопку еще раз.Использование системы вызова
службы экстренной помощи SOS-
Emergency
Нажмите и удерживайте в течение не-
скольких секунд кнопку системы вызова
службы экстренной помощи SOS-
Emergency. Светодиод, расположенный
рядом с кнопкой SOS, мигнет один раз, а
затем начнет непрерывно светиться, сви-
детельствуя о том, что вызов совершен.
ПРИМЕЧАНИЕ:
Чтобы звонок не был совершен при слу-
чайном нажатии на кнопку системы вы-
зова службы экстренной помощи SOS-
Emergency, мы предусмотрели
десятисекундную задержку перед совер-
шением вызова. Перед тем, как вызов бу-
дет совершен, система издаст предуп-
реждающий звуковой сигнал. Чтобы
отменить вызов, нажмите на кнопку сис-
темы вызова службы экстренной помощи
SOS-Emergency еще раз.После установки соединения между авто-
мобилем и службой экстренной помощи
SOS-Emergency система передаст следу-
ющую важную информацию об автомо-
биле оператору:
• Индикация того, что водитель или пасса-
жир вызвал службу экстренной помощи
SOS-Emergency.
• Идентификационный номер автомо-
биля (VIN).
• GPS-координаты последнего известного
местонахождения автомобиля.
Затем вы сможете поговорить с операто-
ром экстренной службы, чтобы сообщить,
требуется ли дополнительная помощь.
Звонок от системы вызова службы экс-
тренной помощи SOS-Emergency имеет
более высокий приоритет, чем другие ис-
точники аудио, звуки которых будут при-
глушены. Если вы подключили телефон с
помощью Bluetooth, он будет отключен и
подключится обратно после завершения
звонка от системы вызова службы экс-
тренной помощи SOS-Emergency. Во
время вызова, совершаемого системой
вызова службы экстренной помощи SOS-
251
Page 254 of 458

Emergency, следуйте голосовым подсказ-
кам. После установления соединения
между экстренной службой и вашим авто-
мобилем операторы службы смогут запи-
сывать разговор и звуки в вашем автомо-
биле. Используя данную функцию, вы
даете свое согласие на распространение
этой информации.
Ограничения системы вызова службы
экстренной помощи SOS-Emergency
При переводе зажигания в положение
RUN (РАБОТА) система вызова службы
экстренной помощи выполняет плановую
проверку. В ходе данной проверки крас-
ный индикатор будет светиться в течение
трех секунд. Не перепутайте этот сигнал с
предупреждением о неисправности. В
случае неисправности загоревшийся
красный индикатор продолжит светиться.
При обнаружении системой вызова
службы экстренной помощи SOS-
Emergency неисправности может про-
изойти следующее:
• Светодиод рядом с кнопкой SOS будет
непрерывно светиться красным.• Система вызова службы экстренной по-
мощи снабжается питанием от отде-
льной неперезаряжаемой батареи, бла-
годаря чему она может работать, даже
если аккумулятор автомобиля разряжен
или отключен. Когда батарея системы
разрядится, на дисплее щитка приборов
появится особое сообщение, которое
отличается от других сообщений, сигна-
лизирующих о неполадках иных типов. В
таком случае система работает, только
если получает питание от аккумулятора
автомобиля.
• На щитке приборов появится сообще-
ние с предупреждением, сигнализирую-
щее о необходимости обратиться в сер-
висную службу, и загорится индикатор,
предупреждающий о неисправности.
Даже если система вызова службы экс-
тренной помощи SOS-Emergency рабо-
тает нормально, внешние или неконтро-
лируемые факторы могут помешать
совершению вызова службы экстренной
помощи SOS-Emergency или прервать
его. К числу этих факторов относятся сле-
дующие (список может быть неполным):• Брелок ключа был извлечен из автомо-
биля, а режим задержки срабатывания
вспомогательных устройств — включен.
• Зажигание переведено в положение
OFF (ВЫКЛ.).
• Электрические системы автомобиля
повреждены.
• Программное и/или аппаратное обеспе-
чения системы вызова службы экстрен-
ной помощи SOS-Emergency было пов-
реждено при аварии.
• Возникли неполадки с сетью, которые
могут ограничить или сделать невоз-
можной работу службы (например,
ошибка оператора, высокая нагрузка на
сеть, плохие погодные условия и т.п.).
Если аккумулятор автомобиля недосту-
пен из-за последствий столкновения или
аварии, система может поддерживать вы-
зов экстренной службы SOS-Emergency в
течение ограниченного периода времени.
При отключении аккумулятора для обслу-
живания система выключается. В таком
случае вызов экстренной службы SOS-
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
252
Page 255 of 458

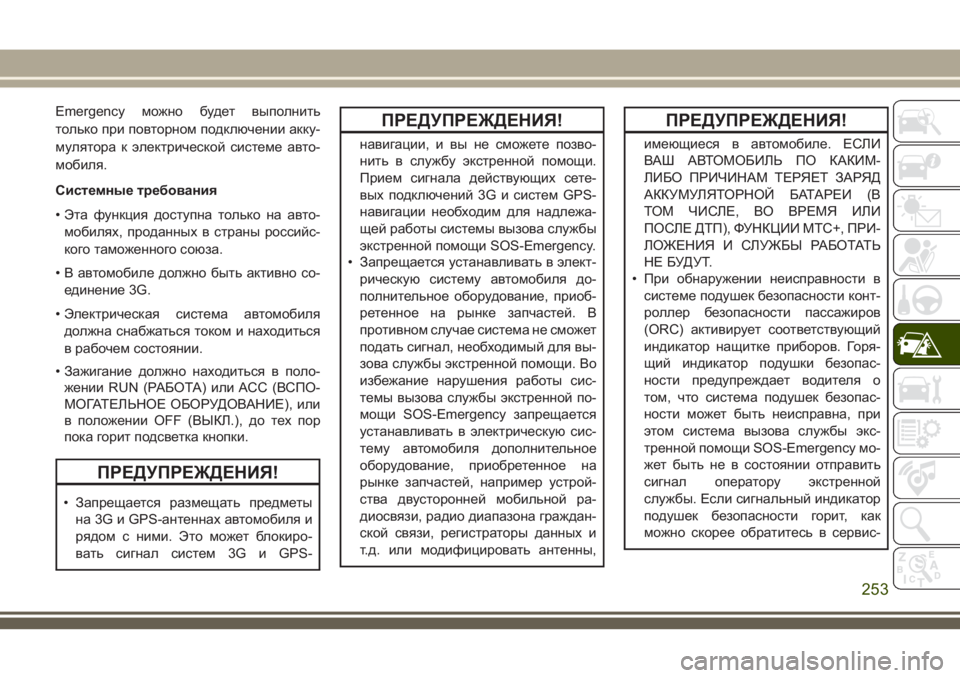

Emergency можно будет выполнить
только при повторном подключении акку-
мулятора к электрической системе авто-
мобиля.
Системные требования
• Эта функция доступна только на авто-
мобилях, проданных в страны российс-
кого таможенного союза.
• В автомобиле должно быть активно со-
единение 3G.
• Электрическая система автомобиля
должна снабжаться током и находиться
в рабочем состоянии.
• Зажигание должно находиться в поло-
жении RUN (РАБОТА) или ACC (ВСПО-
МОГАТЕЛЬНОЕ ОБОРУДОВА НИЕ), или
в положении OFF (ВЫКЛ.), до тех пор
пока горит подсветка кнопки.
ПРЕДУПРЕЖДЕНИЯ!
• Запрещается размещать предметы
на 3G и GPS-антеннах автомобиля и
рядом с ними. Это может блокиро-
вать сигнал систем 3G и GPS-
ПРЕДУПРЕЖДЕНИЯ!
навигации, и вы не сможете позво-
нить в службу экстренной помощи.
Прием сигнала действующих сете-
вых подключений 3G и систем GPS-
навигации необходим для надлежа-
щей работы системы вызова службы
экстренной помощи SOS-Emergency.
• Запрещается устанавливать в элект-
рическую систему автомобиля до-
полнительное оборудование, приоб-
ретенное на рынке запчастей. В
противном случае система не сможет
подать сигнал, необходимый для вы-
зова службы экстренной помощи. Во
избежание нарушения работы сис-
темы вызова службы экстренной по-
мощи SOS-Emergency запрещается
устанавливать в электрическую сис-
тему автомобиля дополнительное
оборудование, приобретенное на
рынке запчастей, например устрой-
ства двусторонней мобильной ра-
диосвязи, радио диапазона граждан-
ской связи, регистраторы данных и
т.д. или модифицировать антенны,
ПРЕДУПРЕЖДЕНИЯ!
имеющиеся в автомобиле. ЕСЛИ
ВАШ АВТОМОБИЛЬ ПО КАКИМ-
ЛИБО ПРИЧИНАМ ТЕРЯЕТ ЗАРЯД
АККУМУЛЯТОРНОЙ БАТАРЕИ (В
ТОМ ЧИСЛЕ, ВО ВРЕМЯ ИЛИ
ПОСЛЕ ДТП), ФУНКЦИИ MTC+, ПРИ-
ЛОЖЕНИЯ И СЛУЖБЫ РАБОТАТЬ
НЕ БУДУТ.
• При обнаружении неисправности в
системе подушек безопасности конт-
роллер безопасности пассажиров
(ORC) активирует соответствующий
индикатор нащитке приборов. Горя-
щий индикатор подушки безопас-
ности предупреждает водителя о
том, что система подушек безопас-
ности может быть неисправна, при
этом система вызова службы экс-
тренной помощи SOS-Emergency мо-
жет быть не в состоянии отправить
сигнал оператору экстренной
службы. Если сигнальный индикатор
подушек безопасности горит, как
можно скорее обратитесь в сервис-
253
Page 256 of 458

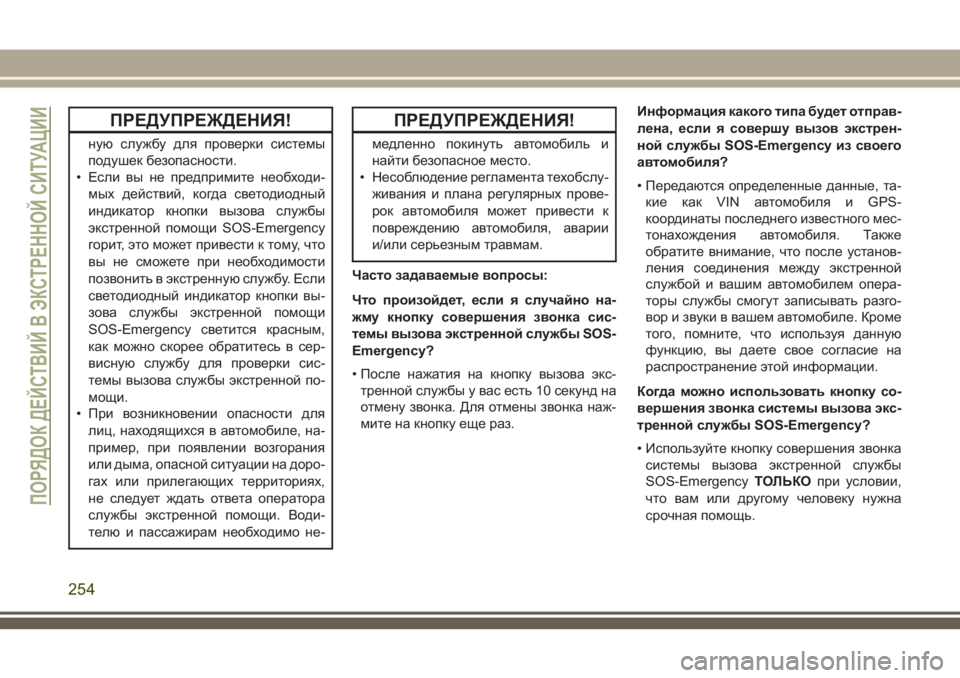

ПРЕДУПРЕЖДЕНИЯ!
ную службу для проверки системы
подушек безопасности.
• Если вы не предпримите необходи-
мых действий, когда светодиодный
индикатор кнопки вызова службы
экстренной помощи SOS-Emergency
горит, это может привести к тому, что
вы не сможете при необходимости
позвонить в экстренную службу. Если
светодиодный индикатор кнопки вы-
зова службы экстренной помощи
SOS-Emergency светится красным,
как можно скорее обратитесь в сер-
висную службу для проверки сис-
темы вызова службы экстренной по-
мощи.
• При возникновении опасности для
лиц, находящихся в автомобиле, на-
пример, при появлении возгорания
или дыма, опасной ситуации на доро-
гах или прилегающих территориях,
не следует ждать ответа оператора
службы экстренной помощи. Води-
телю и пассажирам необходимо не-
ПРЕДУПРЕЖДЕНИЯ!
медленно покинуть автомобиль и
найти безопасное место.
• Несоблюдение регламента техобслу-
живания и плана регулярных прове-
рок автомобиля может привести к
повреждению автомобиля, аварии
и/или серьезным травмам.
Часто задаваемые вопросы:
Что произойдет, если я случайно на-
жму кнопку совершения звонка сис-
темы вызова экстренной службы SOS-
Emergency?
• После нажатия на кнопку вызова экс-
тренной службы у вас есть 10 секунд на
отмену звонка. Для отмены звонка наж-
мите на кнопку еще раз.Информация какого типа будет отправ-
лена, если я совершу вызов экстрен-
ной службы SOS-Emergency изсвоего
автомобиля?
• Передаются определенные данные, та-
кие как VIN автомобиля и GPS-
координаты последнего известного мес-
тонахождения автомобиля. Также
обратите внимание, что после установ-
ления соединения между экстренной
службой и вашим автомобилем опера-
торы службы смогут записывать разго-
вор и звуки в вашем автомобиле. Кроме
того, помните, что используя данную
функцию, вы даете свое согласие на
распространение этой информации.
Когда можно использовать кнопку со-
вершения звонка системы вызова экс-
тренной службы SOS-Emergency?
• Используйте кнопку совершения звонка
системы вызова экстренной службы
SOS-EmergencyТОЛЬКОпри условии,
что вам или другому человеку нужна
срочная помощь.
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
254
