2018 FIAT 500 Manual de Empleo y Cuidado (in Spanish)

31

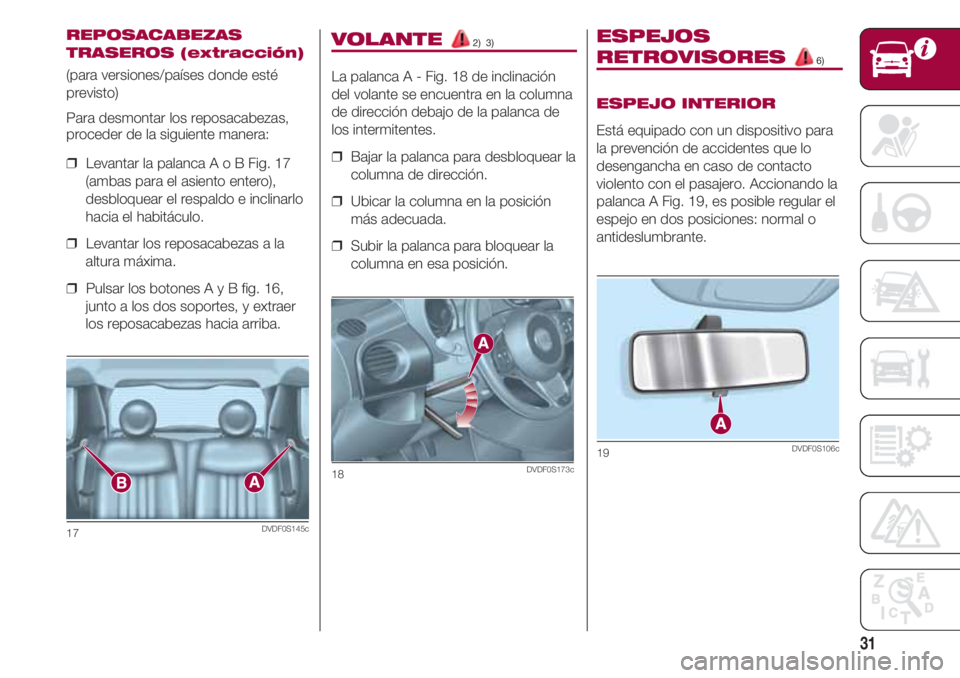

VOLANTE 2) 3)
La palanca A - Fig. 18 de inclinación
del volante se encuentra en la columna
de dirección debajo de la palanca de
los intermitentes.
❒ Bajar la palanca para desbloquear la
columna de dirección.
❒ Ubicar la columna en la posición
más adecuada.
❒ Subir la palanca para bloquear la
columna en esa posición.
ESPEJOS
RETROVISORES 6)
ESPEJO INTERIOR
Está equipado con un dispositivo para
la prevención de accidentes que lo
desengancha en caso de contacto
violento con el pasajero. Accionando la
palanca A Fig. 19, es posible regular el
espejo en dos posiciones: normal o
antideslumbrante.
REPOSACABEZAS
TRASEROS (extracción)
(para versiones/países donde esté
previsto)
Para desmontar los reposacabezas,
proceder de la siguiente manera:
❒ Levantar la palanca A o B Fig. 17
(ambas para el asiento entero),
desbloquear el respaldo e inclinarlo
hacia el habitáculo.
❒ Levantar los reposacabezas a la
altura máxima.
❒ Pulsar los botones A y B fig. 16,
junto a los dos soportes, y extraer
los reposacabezas hacia arriba.
17DVDF0S145c
18DVDF0S173c19DVDF0S106c

CONOCIMIENTO DEL VEHÍCULO
32

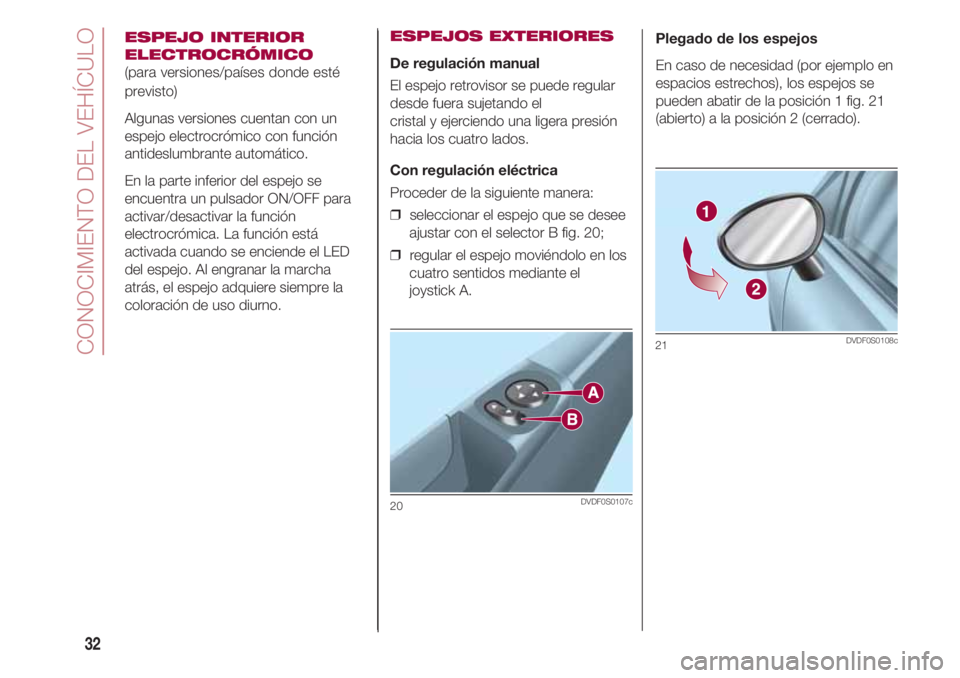

ESPEJO INTERIOR
ELECTROCRÓMICO
(para versiones/países donde esté
previsto)
Algunas versiones cuentan con un
espejo electrocrómico con función
antideslumbrante automático.
En la parte inferior del espejo se
encuentra un pulsador ON/OFF para
activar/desactivar la función
electrocrómica. La función está
activada cuando se enciende el LED
del espejo. Al engranar la marcha
atrás, el espejo adquiere siempre la
coloración de uso diurno.Plegado de los espejos
En caso de necesidad (por ejemplo en
espacios estrechos), los espejos se
pueden abatir de la posición 1 fig. 21
(abierto) a la posición 2 (cerrado).
ESPEJOS EXTERIORES
De regulación manual
El espejo retrovisor se puede regular
desde fuera sujetando el
cristal y ejerciendo una ligera presión
hacia los cuatro lados.
Con regulación eléctrica
Proceder de la siguiente manera:
❒ seleccionar el espejo que se desee
ajustar con el selector B fig. 20;
❒ regular el espejo moviéndolo en los
cuatro sentidos mediante el
joystick A.
20DVDF0S0107c
21DVDF0S0108c

33

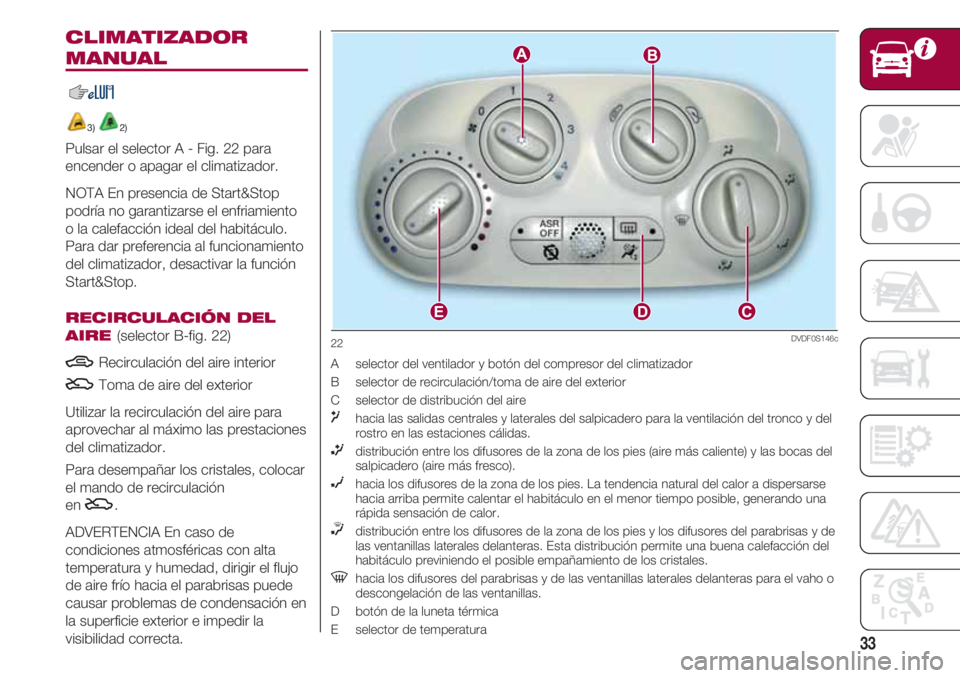

CLIMATIZADOR
MANUAL
3) 2)
Pulsar el selector A - Fig. 22 para
encender o apagar el climatizador.
NOTA En presencia de Start&Stop
podría no garantizarse el enfriamiento
o la calefacción ideal del habitáculo.
Para dar preferencia al funcionamiento
del climatizador, desactivar la función
Start&Stop.
RECIRCULACIÓN DEL
AIRE
(selector B-fig. 22)
TRecirculación del aire interior
UToma de aire del exterior
Utilizar la recirculación del aire para
aprovechar al máximo las prestaciones
del climatizador.
Para desempañar los cristales, colocar
el mando de recirculación
en U.
ADVERTENCIA En caso de
condiciones atmosféricas con alta
temperatura y humedad, dirigir el flujo
de aire frío hacia el parabrisas puede
causar problemas de condensación en
la superficie exterior e impedir la
visibilidad correcta.
A selector del ventilador y botón del compresor del climatizador
B selector de recirculación/toma de aire del exterior
C selector de distribución del aire
μ hacia las salidas centrales y laterales del salpicadero para la ventilación del tronco y del
rostro en las estaciones cálidas.
∑ distribución entre los difusores de la zona de los pies (aire más caliente) y las bocas del
salpicadero (aire más fresco).
∂hacia los difusores de la zona de los pies. La tendencia natural del calor a dispersarse
hacia arriba permite calentar el habitáculo en el menor tiempo posible, generando una
rápida sensación de calor.
∏distribución entre los difusores de la zona de los pies y los difusores del parabrisas y de
las ventanillas laterales delanteras. Esta distribución permite una buena calefacción del
habitáculo previniendo el posible empañamiento de los cristales.
- hacia los difusores del parabrisas y de las ventanillas laterales delanteras para el vaho o
descongelación de las ventanillas.
D botón de la luneta térmica
E selector de temperatura
22DVDF0S146c

CONOCIMIENTO DEL VEHÍCULO
34

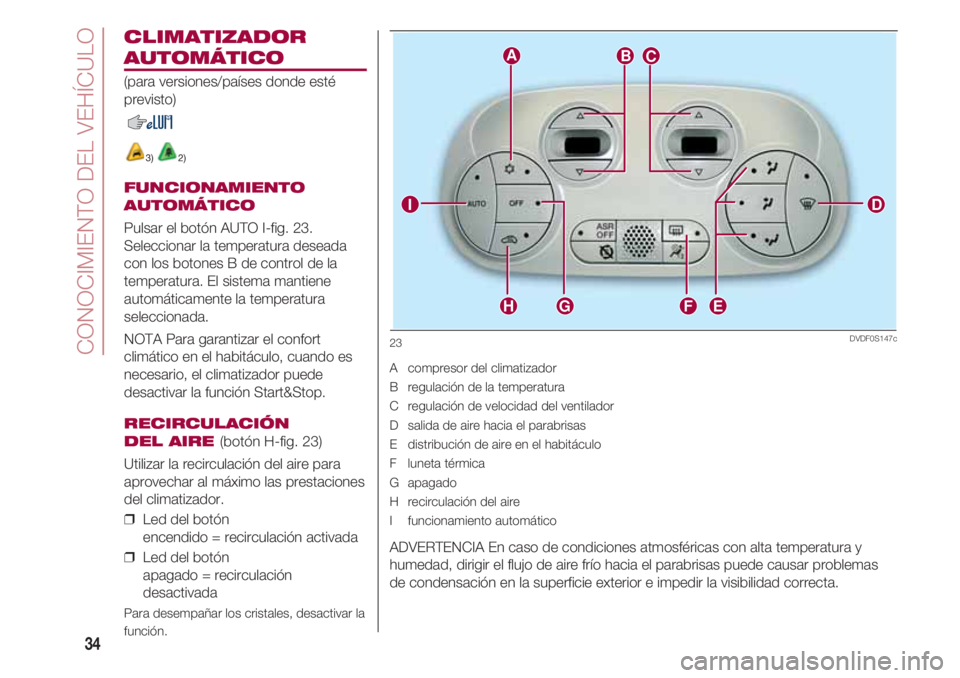

CLIMATIZADOR
AUTOMÁTICO
(para versiones/países donde esté
previsto)
3) 2)
FUNCIONAMIENTO
AUTOMÁTICO
Pulsar el botón AUTO I-fig. 23.
Seleccionar la temperatura deseada
con los botones B de control de la
temperatura. El sistema mantiene
automáticamente la temperatura
seleccionada.
NOTA Para garantizar el confort
climático en el habitáculo, cuando es
necesario, el climatizador puede
desactivar la función Start&Stop.
RECIRCULACIÓN
DEL AIRE
(botón H-fig. 23)
Utilizar la recirculación del aire para
aprovechar al máximo las prestaciones
del climatizador.
❒ Led del botón
encendido = recirculación activada
❒ Led del botón
apagado = recirculación
desactivada
Para desempañar los cristales, desactivar la
función.
23
EF
ABC
D
HG
I
DVDF0S147c
A compresor del climatizador
B regulación de la temperatura
C regulación de velocidad del ventilador
D salida de aire hacia el parabrisas
E distribución de aire en el habitáculo
F luneta térmica
G apagado
H recirculación del aire
I funcionamiento automático
ADVERTENCIA En caso de condiciones atmosféricas con alta temperatura y
humedad, dirigir el flujo de aire frío hacia el parabrisas puede causar problemas
de condensación en la superficie exterior e impedir la visibilidad correcta.

35
Con el selector en posición AUTO, el
sensor crepuscular se encarga de
gestionar las luces de posición y de
carretera.
LUCES DE CARRETERA
❒ Con la corona en la posición 2,
empujar la palanca hacia delante en
dirección al salpicadero. En el
cuadro de instrumentos se ilumina
el testigo
1.
❒ En vehículos con función AUTO:
con la corona en la posición AUTO
y las luces de cruce encendidas,
empujar la palanca hacia delante en
dirección al salpicadero.
❒ Las luces se apagan tirando de la
palanca hacia el volante.
Ráfagas
❒ Se obtienen tirando de la palanca
hacia el volante (posición inestable).
LUCES DE
APARCAMIENTO
Se encienden, con el dispositivo de
arranque en la posición STOP o con la
llave extraída, moviendo la corona de
la palanca izquierda primero a la
posición (o a la posición AUTO si el
vehículo está equipado con sensor
crepuscular) y después a la
posición
2.En el cuadro de instrumentos se
enciende el testigo
3. Realizar la
misma operación para apagarlas.
INTERMITENTES
Colocar la palanca en la posición
(estable):
❒ hacia arriba a: activación del
intermitente derecho
❒ hacia abajo b: activación del
intermitente izquierdo
FUNCIÓN CAMBIO DE
CARRIL
❒ Desplazar la palanca hacia arriba o
hacia abajo (posición inestable)
durante menos de medio segundo:
el intermitente emitirá tres destellos
para indicar un cambio de carril y se
apagará automáticamente.
FOLLOW ME HOME
Esta función permite iluminar durante
un tiempo determinado el espacio
situado delante del vehículo.
Activación
El dispositivo “Follow Me Home” se
activa tirando de la palanca fig. 25
hacia el volante, hasta pasar el tope de
final de carrera.

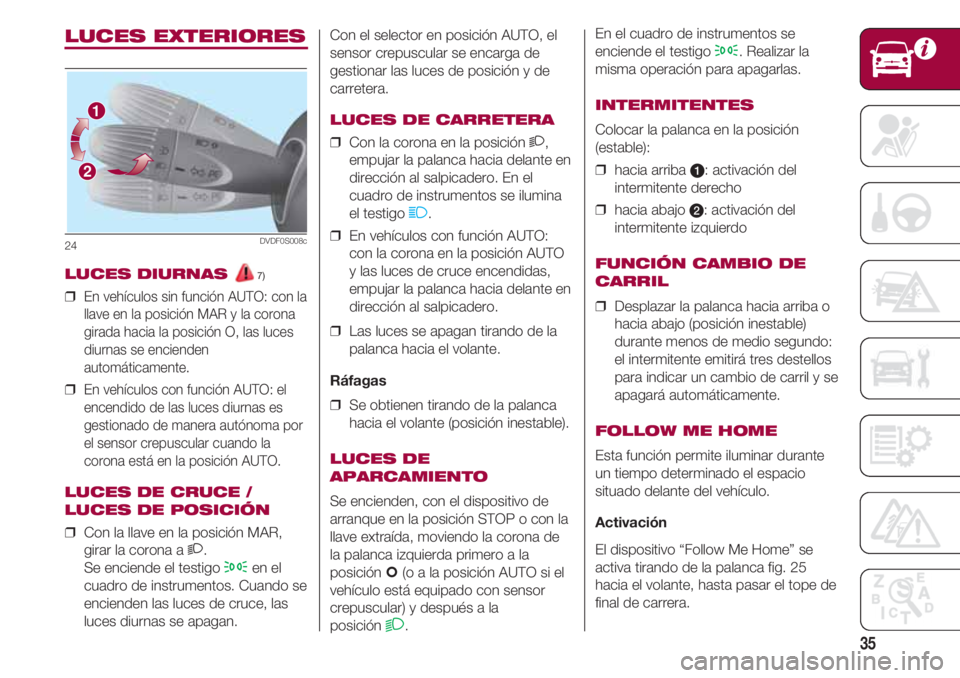

LUCES EXTERIORES
LUCES DIURNAS 7)
❒ En vehículos sin función AUTO: con la
llave en la posición MAR y la corona
girada hacia la posición O, las luces
diurnas se encienden
automáticamente.
❒ En vehículos con función AUTO: el
encendido de las luces diurnas es
gestionado de manera autónoma por
el sensor crepuscular cuando la
corona está en la posición AUTO.
LUCES DE CRUCE /
LUCES DE POSICIÓN
❒ Con la llave en la posición MAR,
girar la corona a 2.
Se enciende el testigo
3en el
cuadro de instrumentos. Cuando se
encienden las luces de cruce, las
luces diurnas se apagan.
24
1
2
DVDF0S008c

CONOCIMIENTO DEL VEHÍCULO
36

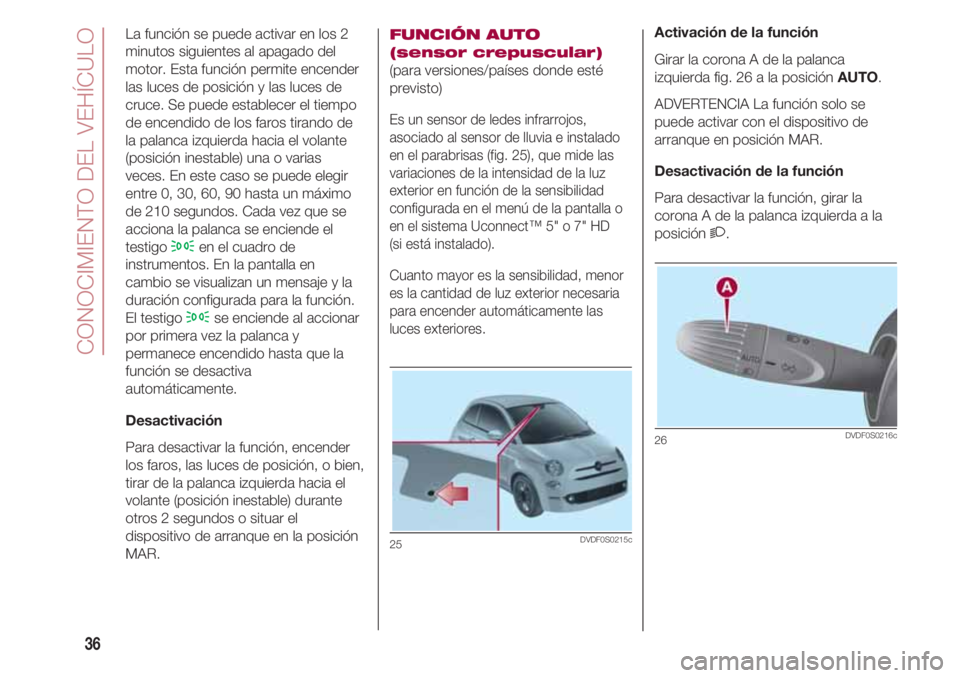

La función se puede activar en los 2
minutos siguientes al apagado del
motor. Esta función permite encender
las luces de posición y las luces de
cruce. Se puede establecer el tiempo
de encendido de los faros tirando de
la palanca izquierda hacia el volante
(posición inestable) una o varias
veces. En este caso se puede elegir
entre 0, 30, 60, 90 hasta un máximo
de 210 segundos. Cada vez que se
acciona la palanca se enciende el
testigo
3en el cuadro de
instrumentos. En la pantalla en
cambio se visualizan un mensaje y la
duración configurada para la función.
El testigo
3se enciende al accionar
por primera vez la palanca y
permanece encendido hasta que la
función se desactiva
automáticamente.
Desactivación
Para desactivar la función, encender
los faros, las luces de posición, o bien,
tirar de la palanca izquierda hacia el
volante (posición inestable) durante
otros 2 segundos o situar el
dispositivo de arranque en la posición
MAR.
FUNCIÓN AUTO
(sensor crepuscular)
(para versiones/países donde esté
previsto)
Es un sensor de ledes infrarrojos,
asociado al sensor de lluvia e instalado
en el parabrisas (fig. 25), que mide las
variaciones de la intensidad de la luz
exterior en función de la sensibilidad
configurada en el menú de la pantalla o
en el sistema Uconnect™ 5" o 7" HD
(si está instalado).
Cuanto mayor es la sensibilidad, menor
es la cantidad de luz exterior necesaria
para encender automáticamente las
luces exteriores.
25DVDF0S0215c
Activación de la función
Girar la corona A de la palanca
izquierda fig. 26 a la posición AUTO.
ADVERTENCIA La función solo se
puede activar con el dispositivo de
arranque en posición MAR.
Desactivación de la función
Para desactivar la función, girar la
corona A de la palanca izquierda a la
posición 2.
26DVDF0S0216c

37

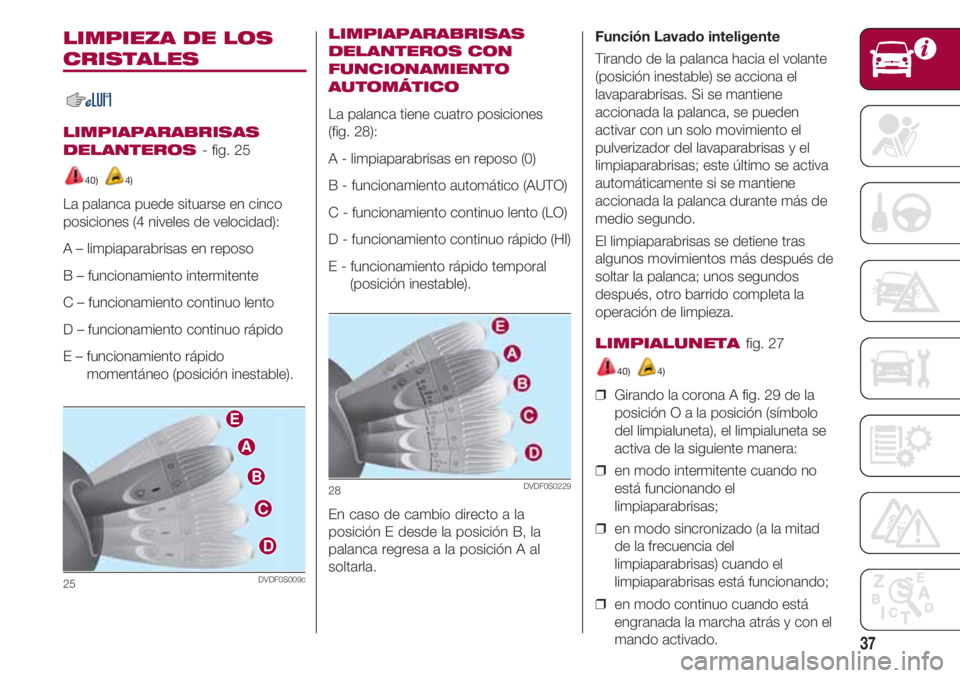

LIMPIEZA DE LOS
CRISTALES
LIMPIAPARABRISAS
DELANTEROS
- fig. 25
40) 4)
La palanca puede situarse en cinco
posiciones (4 niveles de velocidad ):
A – limpiaparabrisas en reposo
B – funcionamiento intermitente
C – funcionamiento continuo lento
D – funcionamiento continuo rápido
E – funcionamiento rápido
momentáneo (posición inestable).
Función Lavado inteligente
Tirando de la palanca hacia el volante
(posición inestable) se acciona el
lavaparabrisas. Si se mantiene
accionada la palanca, se pueden
activar con un solo movimiento el
pulverizador del lavaparabrisas y el
limpiaparabrisas; este último se activa
automáticamente si se mantiene
accionada la palanca durante más de
medio segundo.
El limpiaparabrisas se detiene tras
algunos movimientos más después de
soltar la palanca; unos segundos
después, otro barrido completa la
operación de limpieza.
LIMPIALUNETA fig. 27
40) 4)
❒ Girando la corona A fig. 29 de la
posición O a la posición (símbolo
del limpialuneta), el limpialuneta se
activa de la siguiente manera:
❒ en modo intermitente cuando no
está funcionando el
limpiaparabrisas;
❒ en modo sincronizado (a la mitad
de la frecuencia del
limpiaparabrisas) cuando el
limpiaparabrisas está funcionando;
❒ en modo continuo cuando está
engranada la marcha atrás y con el
mando activado.
25
E
A
B
C
D
DVDF0S009c
LIMPIAPARABRISAS
DELANTEROS CON
FUNCIONAMIENTO
AUTOMÁTICO
La palanca tiene cuatro posiciones
(fig. 28):
A - limpiaparabrisas en reposo (0)
B - funcionamiento automático (AUTO)
C - funcionamiento continuo lento (LO)
D - funcionamiento continuo rápido (HI)
E - funcionamiento rápido temporal
(posición inestable).
En caso de cambio directo a la
posición E desde la posición B, la
palanca regresa a la posición A al
soltarla.
28DVDF0S0229

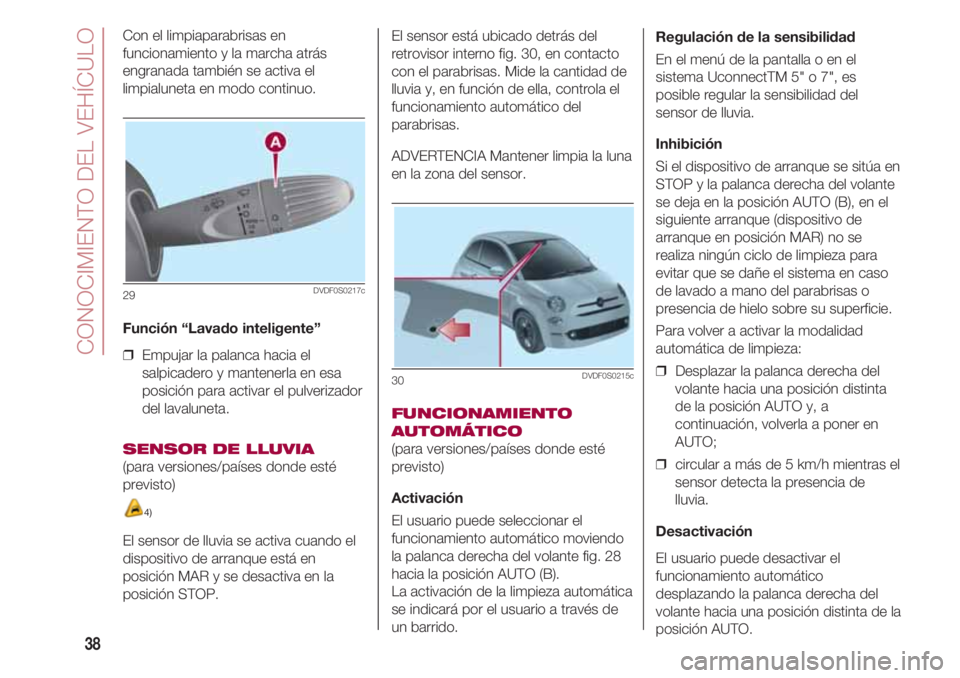

CONOCIMIENTO DEL VEHÍCULO
38
Con el limpiaparabrisas en
funcionamiento y la marcha atrás
engranada también se activa el
limpialuneta en modo continuo.
Función “Lavado inteligente”
❒ Empujar la palanca hacia el
salpicadero y mantenerla en esa
posición para activar el pulverizador
del lavaluneta.
SENSOR DE LLUVIA
(para versiones/países donde esté
previsto)
4)
El sensor de lluvia se activa cuando el
dispositivo de arranque está en
posición MAR y se desactiva en la
posición STOP.
29DVDF0S0217c
El sensor está ubicado detrás del
retrovisor interno fig. 30, en contacto
con el parabrisas. Mide la cantidad de
lluvia y, en función de ella, controla el
funcionamiento automático del
parabrisas.
ADVERTENCIA Mantener limpia la luna
en la zona del sensor.
FUNCIONAMIENTO
AUTOMÁTICO
(para versiones/países donde esté
previsto)
Activación
El usuario puede seleccionar el
funcionamiento automático moviendo
la palanca derecha del volante fig. 28
hacia la posición AUTO (B).
La activación de la limpieza automática
se indicará por el usuario a través de
un barrido.
30DVDF0S0215c
Regulación de la sensibilidad
En el menú de la pantalla o en el
sistema UconnectTM 5" o 7", es
posible regular la sensibilidad del
sensor de lluvia.
Inhibición
Si el dispositivo de arranque se sitúa en
STOP y la palanca derecha del volante
se deja en la posición AUTO (B), en el
siguiente arranque (dispositivo de
arranque en posición MAR) no se
realiza ningún ciclo de limpieza para
evitar que se dañe el sistema en caso
de lavado a mano del parabrisas o
presencia de hielo sobre su superficie.
Para volver a activar la modalidad
automática de limpieza:
❒ Desplazar la palanca derecha del
volante hacia una posición distinta
de la posición AUTO y, a
continuación, volverla a poner en
AUTO;
❒ circular a más de 5 km/h mientras el
sensor detecta la presencia de
lluvia.
Desactivación
El usuario puede desactivar el
funcionamiento automático
desplazando la palanca derecha del
volante hacia una posición distinta de la
posición AUTO.
