7

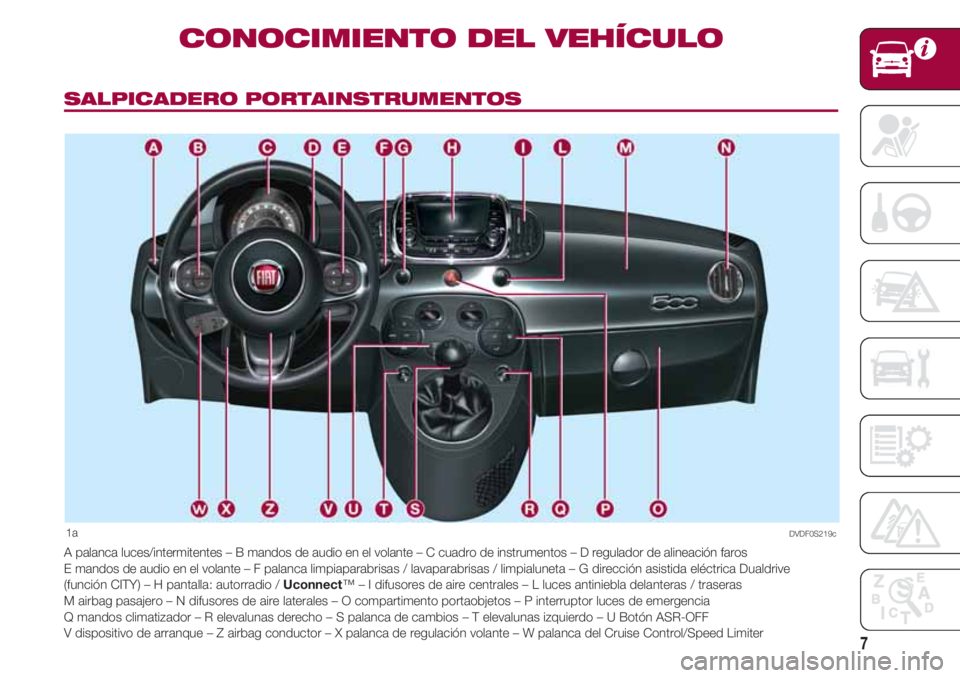

SALPICADERO PORTAINSTRUMENTOS
CONOCIMIENTO DEL VEHÍCULO
1a
A palanca luces/intermitentes – B mandos de audio en el volante – C cuadro de instrumentos – D regulador de alineación faros
E mandos de audio en el volante – F palanca limpiaparabrisas / lavaparabrisas / limpialuneta – G dirección asistida eléctrica Dualdrive
(función CITY) – H pantalla: autorradio / Uconnect™ – I difusores de aire centrales – L luces antiniebla delanteras / traseras
M airbag pasajero – N difusores de aire laterales – O compartimento portaobjetos – P interruptor luces de emergencia
Q mandos climatizador – R elevalunas derecho – S palanca de cambios – T elevalunas izquierdo – U Botón ASR-OFF
V dispositivo de arranque – Z airbag conductor – X palanca de regulación volante – W palanca del Cruise Control/Speed Limiter
DVDF0S219c

CONOCIMIENTO DEL VEHÍCULO
8

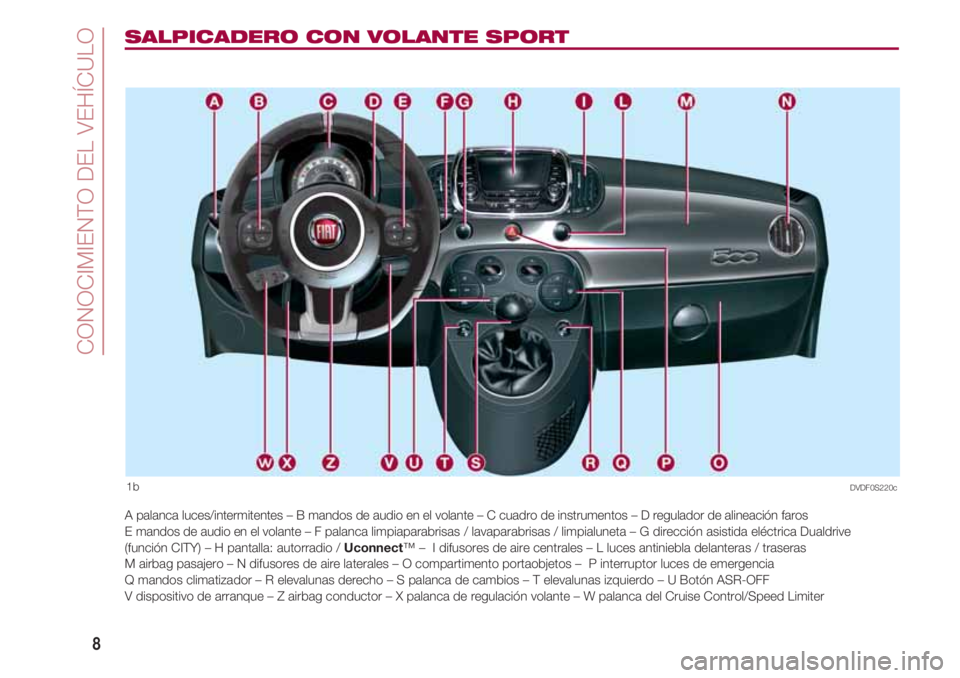

SALPICADERO CON VOLANTE SPORT
1b
A palanca luces/intermitentes – B mandos de audio en el volante – C cuadro de instrumentos – D regulador de alineación faros
E mandos de audio en el volante – F palanca limpiaparabrisas / lavaparabrisas / limpialuneta – G dirección asistida eléctrica Dualdrive
(función CITY) – H pantalla: autorradio / Uconnect™ – I difusores de aire centrales – L luces antiniebla delanteras / traseras
M airbag pasajero – N difusores de aire laterales – O compartimento portaobjetos – P interruptor luces de emergencia
Q mandos climatizador – R elevalunas derecho – S palanca de cambios – T elevalunas izquierdo – U Botón ASR-OFF
V dispositivo de arranque – Z airbag conductor – X palanca de regulación volante – W palanca del Cruise Control/Speed Limiter
DVDF0S220c

9

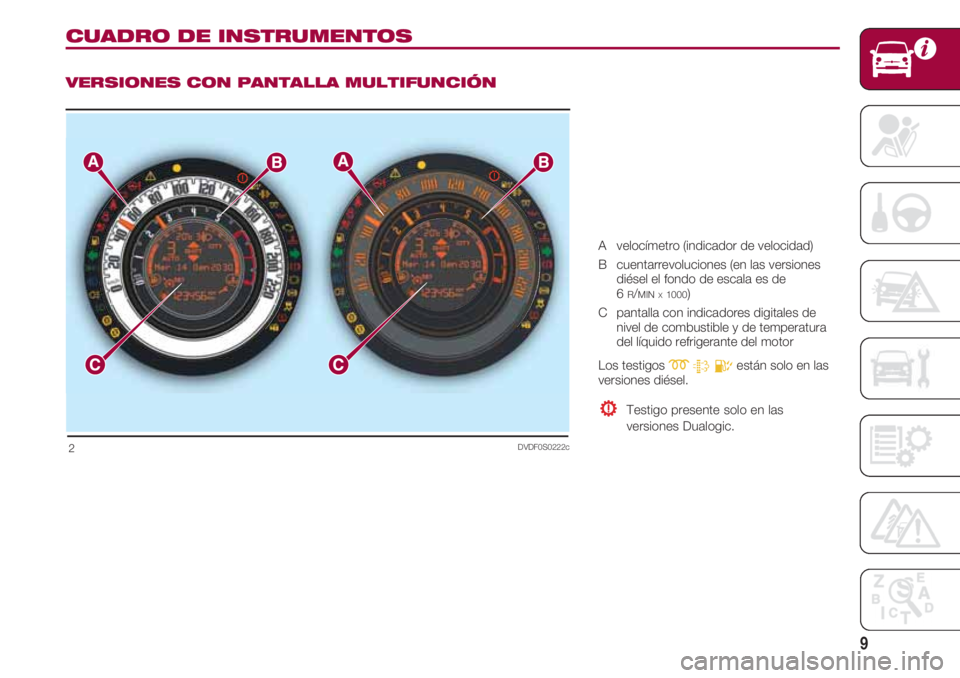

CUADRO DE INSTRUMENTOS
VERSIONES CON PANTALLA MULTIFUNCIÓN
A velocímetro (indicador de velocidad)
B cuentarrevoluciones (en las versiones
diésel el fondo de escala es de
6
R/MINX1000)
C pantalla con indicadores digitales de
nivel de combustible y de temperatura
del líquido refrigerante del motor
Los testigos
mtEestán solo en las
versiones diésel.
Testigo presente solo en las
versiones Dualogic.
DVDF0S0222c2

CONOCIMIENTO DEL VEHÍCULO
10
DVDF0S171c3

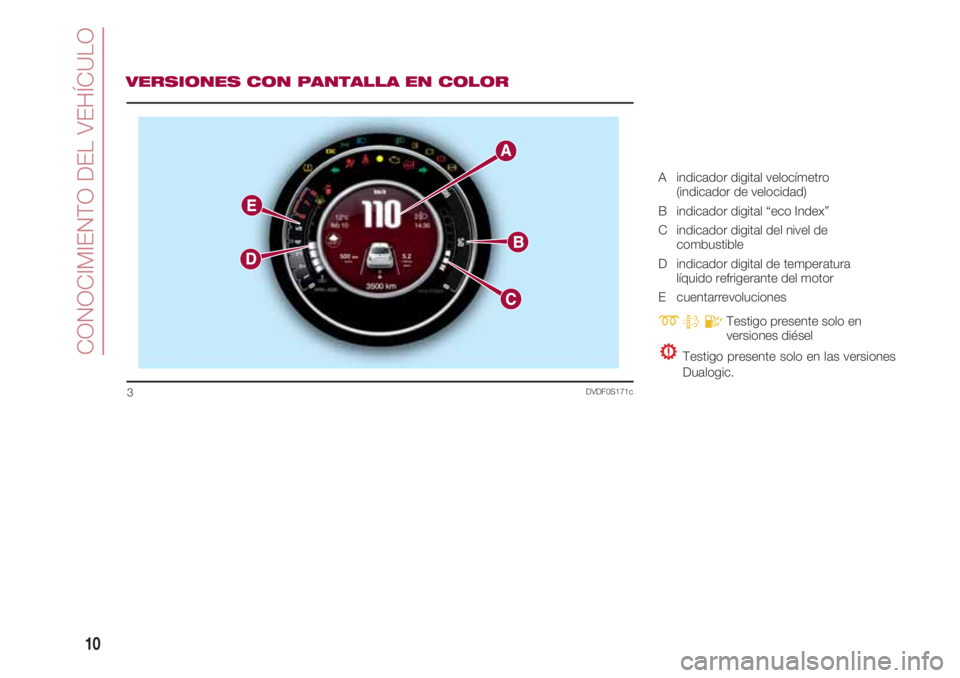

VERSIONES CON PANTALLA EN COLOR
A indicador digital velocímetro
(indicador de velocidad)
B indicador digital “eco Index”
C indicador digital del nivel de
combustible
D indicador digital de temperatura
líquido refrigerante del motor
E cuentarrevoluciones
mtETestigo presente solo en
versiones diésel
Testigo presente solo en las versiones
Dualogic.

11

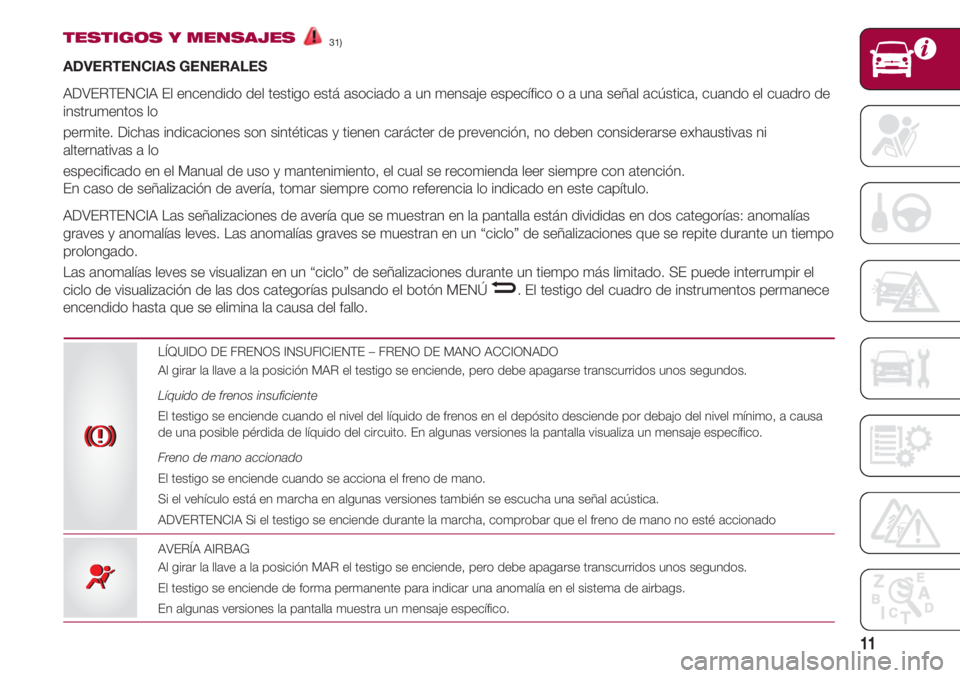

TESTIGOS Y MENSAJES31)
ADVERTENCIAS GENERALES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica, cuando el cuadro de
instrumentos lo
permite. Dichas indicaciones son sintéticas y tienen carácter de prevención, no deben considerarse exhaustivas ni
alternativas a lo
especificado en el Manual de uso y mantenimiento, el cual se recomienda leer siempre con atención.
En caso de señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un “ciclo” de señalizaciones que se repite durante un tiempo
prolongado.
Las anomalías leves se visualizan en un “ciclo” de señalizaciones durante un tiempo más limitado. SE puede interrumpir el
ciclo de visualización de las dos categorías pulsando el botón MENÚ . El testigo del cuadro de instrumentos permanece
encendido hasta que se elimina la causa del fallo.
–
LÍQUIDO DE FRENOS INSUFICIENTE – FRENO DE MANO ACCIONADO
Al girar la llave a la posición MAR el testigo se enciende, pero debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel mínimo, a causa
de una posible pérdida de líquido del circuito. En algunas versiones la pantalla visualiza un mensaje específico.
Freno de mano accionado
El testigo se enciende cuando se acciona el freno de mano.
Si el vehículo está en marcha en algunas versiones también se escucha una señal acústica.
ADVERTENCIA Si el testigo se enciende durante la marcha, comprobar que el freno de mano no esté accionado
AVERÍA AIRBAG
Al girar la llave a la posición MAR el testigo se enciende, pero debe apagarse transcurridos unos segundos.
El testigo se enciende de forma permanente para indicar una anomalía en el sistema de airbags.
En algunas versiones la pantalla muestra un mensaje específico.
xx
¬¬

CONOCIMIENTO DEL VEHÍCULO
12

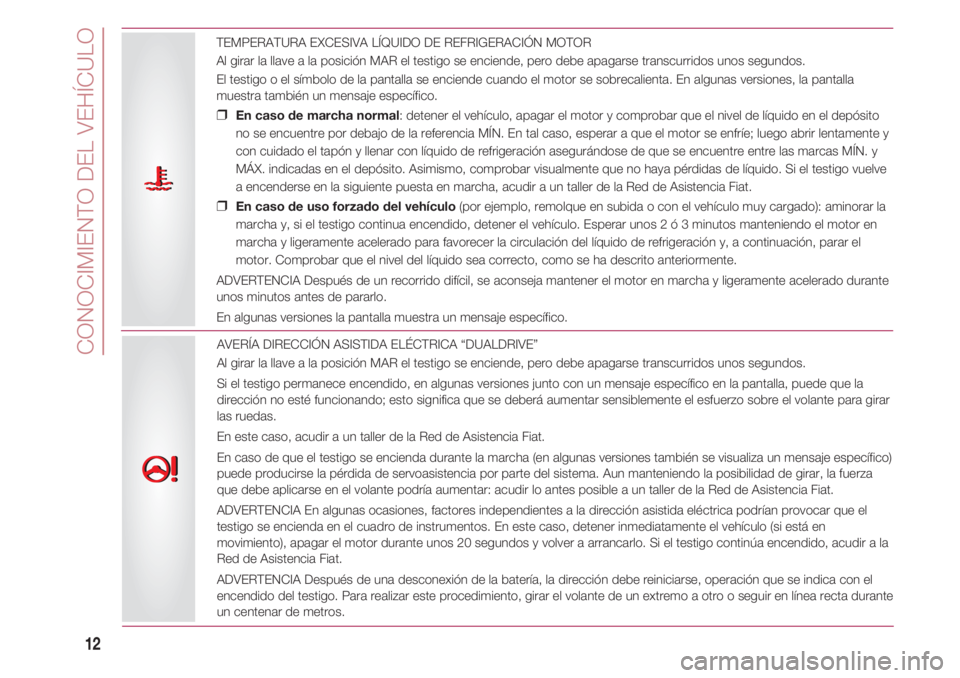

TEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
Al girar la llave a la posición MAR el testigo se enciende, pero debe apagarse transcurridos unos segundos.
El testigo o el símbolo de la pantalla se enciende cuando el motor se sobrecalienta. En algunas versiones, la pantalla
muestra también un mensaje específico.
❒ En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel de líquido en el depósito
no se encuentre por debajo de la referencia MÍN. En tal caso, esperar a que el motor se enfríe; luego abrir lentamente y
con cuidado el tapón y llenar con líquido de refrigeración asegurándose de que se encuentre entre las marcas MÍN. y
MÁX. indicadas en el depósito. Asimismo, comprobar visualmente que no haya pérdidas de líquido. Si el testigo vuelve
a encenderse en la siguiente puesta en marcha, acudir a un taller de la Red de Asistencia Fiat.
❒ En caso de uso forzado del vehículo(por ejemplo, remolque en subida o con el vehículo muy cargado): aminorar la
marcha y, si el testigo continua encendido, detener el vehículo. Esperar unos 2 ó 3 minutos manteniendo el motor en
marcha y ligeramente acelerado para favorecer la circulación del líquido de refrigeración y, a continuación, parar el
motor. Comprobar que el nivel del líquido sea correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener el motor en marcha y ligeramente acelerado durante
unos minutos antes de pararlo.
En algunas versiones la pantalla muestra un mensaje específico.
uu
{{
AVERÍA DIRECCIÓN ASISTIDA ELÉCTRICA “DUALDRIVE”
Al girar la llave a la posición MAR el testigo se enciende, pero debe apagarse transcurridos unos segundos.
Si el testigo permanece encendido, en algunas versiones junto con un mensaje específico en la pantalla, puede que la
dirección no esté funcionando; esto significa que se deberá aumentar sensiblemente el esfuerzo sobre el volante para girar
las ruedas.
En este caso, acudir a un taller de la Red de Asistencia Fiat.
En caso de que el testigo se encienda durante la marcha (en algunas versiones también se visualiza un mensaje específico)
puede producirse la pérdida de servoasistencia por parte del sistema. Aun manteniendo la posibilidad de girar, la fuerza
que debe aplicarse en el volante podría aumentar: acudir lo antes posible a un taller de la Red de Asistencia Fiat.
ADVERTENCIA En algunas ocasiones, factores independientes a la dirección asistida eléctrica podrían provocar que el
testigo se encienda en el cuadro de instrumentos. En este caso, detener inmediatamente el vehículo (si está en
movimiento), apagar el motor durante unos 20 segundos y volver a arrancarlo. Si el testigo continúa encendido, acudir a la
Red de Asistencia Fiat.
ADVERTENCIA Después de una desconexión de la batería, la dirección debe reiniciarse, operación que se indica con el
encendido del testigo. Para realizar este procedimiento, girar el volante de un extremo a otro o seguir en línea recta durante
un centenar de metros.

13

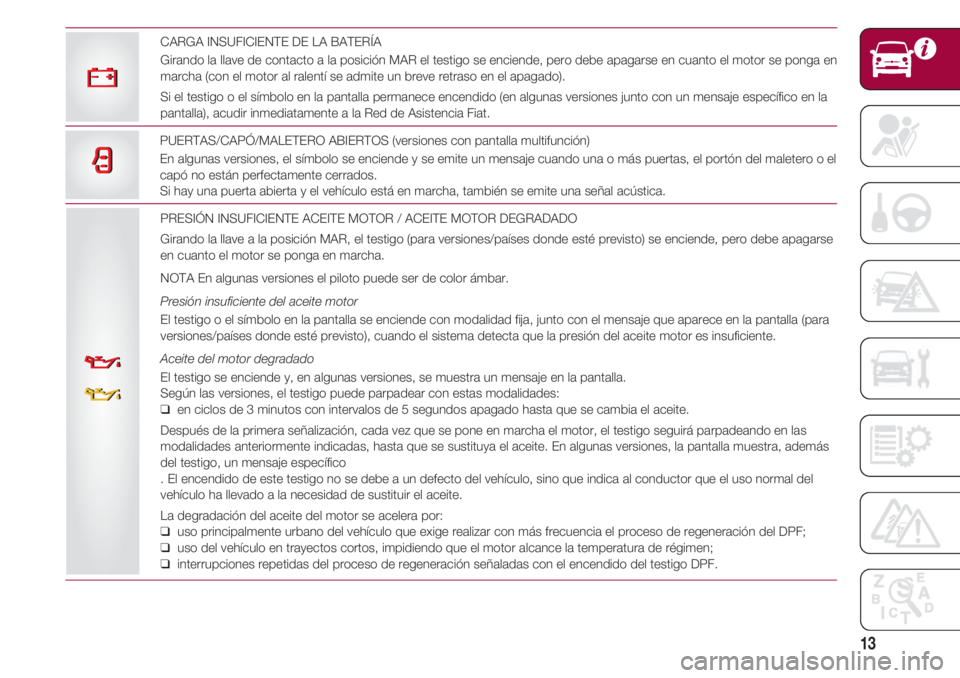

PRESIÓN INSUFICIENTE ACEITE MOTOR / ACEITE MOTOR DEGRADADO
Girando la llave a la posición MAR, el testigo (para versiones/países donde esté previsto) se enciende, pero debe apagarse
en cuanto el motor se ponga en marcha.
NOTA En algunas versiones el piloto puede ser de color ámbar.
Presión insuficiente del aceite motor
El testigo o el símbolo en la pantalla se enciende con modalidad fija, junto con el mensaje que aparece en la pantalla (para
versiones/países donde esté previsto), cuando el sistema detecta que la presión del aceite motor es insuficiente.
Aceite del motor degradado
El testigo se enciende y, en algunas versiones, se muestra un mensaje en la pantalla.
Según las versiones, el testigo puede parpadear con estas modalidades:
❑ en ciclos de 3 minutos con intervalos de 5 segundos apagado hasta que se cambia el aceite.
Después de la primera señalización, cada vez que se pone en marcha el motor, el testigo seguirá parpadeando en las
modalidades anteriormente indicadas, hasta que se sustituya el aceite. En algunas versiones, la pantalla muestra, además
del testigo, un mensaje específico
. El encendido de este testigo no se debe a un defecto del vehículo, sino que indica al conductor que el uso normal del
vehículo ha llevado a la necesidad de sustituir el aceite.
La degradación del aceite del motor se acelera por:
❑ uso principalmente urbano del vehículo que exige realizar con más frecuencia el proceso de regeneración del DPF;
❑ uso del vehículo en trayectos cortos, impidiendo que el motor alcance la temperatura de régimen;
❑ interrupciones repetidas del proceso de regeneración señaladas con el encendido del testigo DPF.
vv
vv
PUERTAS/CAPÓ/MALETERO ABIERTOS (versiones con pantalla multifunción)
En algunas versiones, el símbolo se enciende y se emite un mensaje cuando una o más puertas, el portón del maletero o el
capó no están perfectamente cerrados.
Si hay una puerta abierta y el vehículo está en marcha, también se emite una señal acústica.
ww
CARGA INSUFICIENTE DE LA BATERÍA
Girando la llave de contacto a la posición MAR el testigo se enciende, pero debe apagarse en cuanto el motor se ponga en
marcha (con el motor al ralentí se admite un breve retraso en el apagado).
Si el testigo o el símbolo en la pantalla permanece encendido (en algunas versiones junto con un mensaje específico en la
pantalla), acudir inmediatamente a la Red de Asistencia Fiat.

CONOCIMIENTO DEL VEHÍCULO
14
R
S

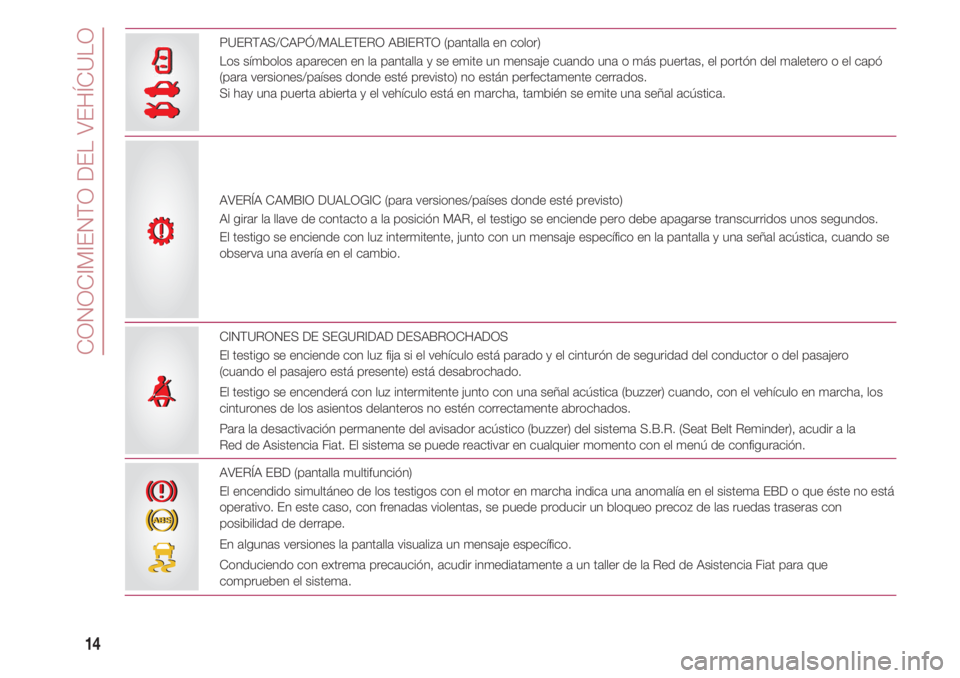

PUERTAS/CAPÓ/MALETERO ABIERTO (pantalla en color)
Los símbolos aparecen en la pantalla y se emite un mensaje cuando una o más puertas, el portón del maletero o el capó
(para versiones/países donde esté previsto) no están perfectamente cerrados.
Si hay una puerta abierta y el vehículo está en marcha, también se emite una señal acústica.
R
S
AVERÍA CAMBIO DUALOGIC (para versiones/países donde esté previsto)
Al girar la llave de contacto a la posición MAR, el testigo se enciende pero debe apagarse transcurridos unos segundos.
El testigo se enciende con luz intermitente, junto con un mensaje específico en la pantalla y una señal acústica, cuando se
observa una avería en el cambio.
CINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del conductor o del pasajero
(cuando el pasajero está presente) está desabrochado.
El testigo se encenderá con luz intermitente junto con una señal acústica (buzzer) cuando, con el vehículo en marcha, los
cinturones de los asientos delanteros no estén correctamente abrochados.
Para la desactivación permanente del avisador acústico (buzzer) del sistema S.B.R. (Seat Belt Reminder), acudir a la
Red de Asistencia Fiat. El sistema se puede reactivar en cualquier momento con el menú de configuración.
<<
AVERÍA EBD (pantalla multifunción)
El encendido simultáneo de los testigos con el motor en marcha indica una anomalía en el sistema EBD o que éste no está
operativo. En este caso, con frenadas violentas, se puede producir un bloqueo precoz de las ruedas traseras con
posibilidad de derrape.
En algunas versiones la pantalla visualiza un mensaje específico.
Conduciendo con extrema precaución, acudir inmediatamente a un taller de la Red de Asistencia Fiat para que
comprueben el sistema.
x
>x
>
