2018 CITROEN DS3 Manual do condutor (in Portuguese)

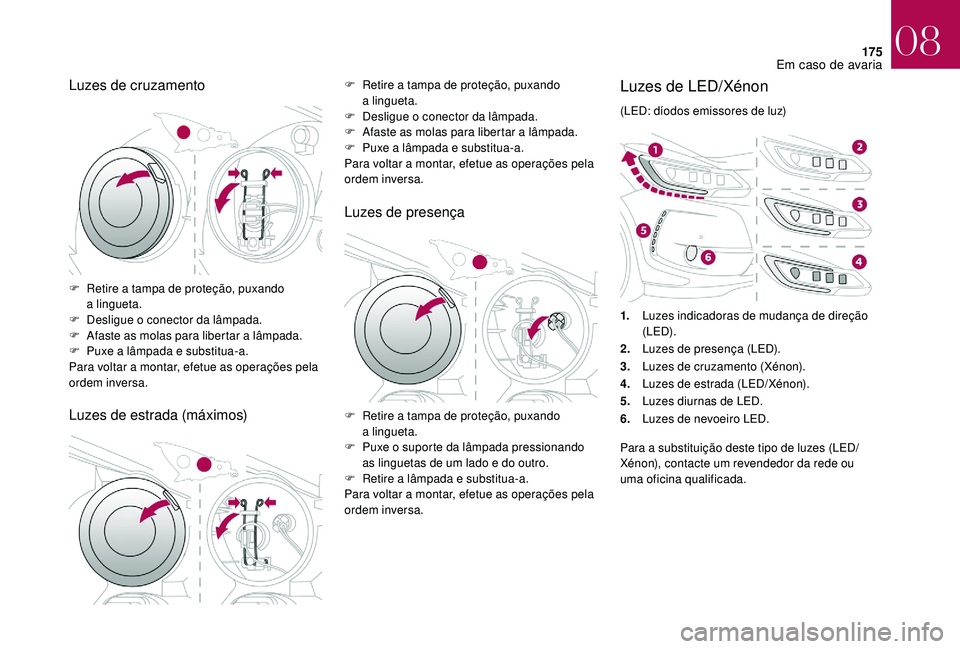

175
Luzes de cruzamento
Luzes de estrada (máximos)F Retire a tampa de proteção, puxando
a lingueta.
F

D
esligue o conector da lâmpada.
F

A
faste as molas para libertar a

lâmpada.
F

P
uxe a

lâmpada e substitua-a.
Para voltar a
montar, efetue as operações pela
ordem inversa.
Luzes de presença
F Retire a tampa de proteção, puxando
a lingueta.
F

D
esligue o conector da lâmpada.
F

A
faste as molas para libertar a

lâmpada.
F

P
uxe a

lâmpada e substitua-a.
Para voltar a
montar, efetue as operações pela
ordem inversa.
F

R
etire a tampa de proteção, puxando
a


lingueta.
F

P
uxe o suporte da lâmpada pressionando
as linguetas de um lado e do outro.
F

R
etire a

lâmpada e substitua-a.
Para voltar a
montar, efetue as operações pela
ordem inversa.
Luzes de LED/Xénon
(LED: díodos emissores de luz)
1. Luzes indicadoras de mudança de direção
(LED).
2. Luzes de presença (LED).
3. Luzes de cruzamento (Xénon).
4. Luzes de estrada (LED/Xénon).
5. Luzes diurnas de LED.
6. Luzes de nevoeiro LED.
Para a
substituição deste tipo de luzes (LED/
Xénon), contacte um revendedor da rede ou
uma oficina qualificada.
08
Em caso de avaria

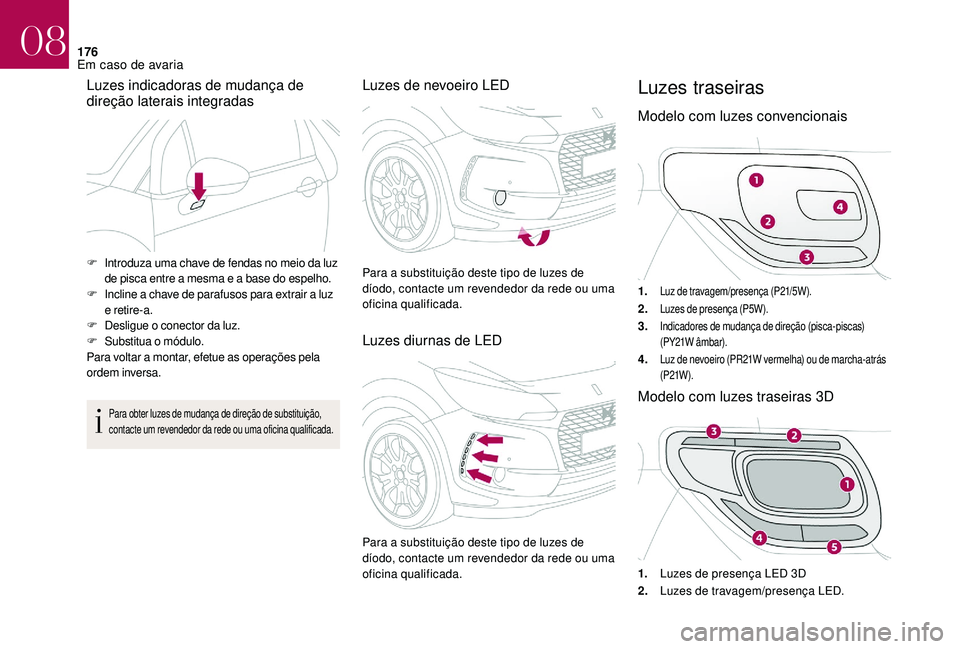

176
Luzes indicadoras de mudança de
direção laterais integradas
Para obter luzes de mudança de direção de substituição,
contacte um revendedor da rede ou uma oficina qualificada.
Luzes de nevoeiro LED
Luzes diurnas de LEDLuzes traseiras
Modelo com luzes convencionais
1.Luz de travagem/presença (P21/5W).
2.Luzes de presença (P5W).
3.Indicadores de mudança de direção (pisca-piscas)
(PY21W âmbar).
4.Luz de nevoeiro (PR21W vermelha) ou de marcha-atrás
(P21W ).
Modelo com luzes traseiras 3D
F Introduza uma chave de fendas no meio da luz de pisca entre a mesma e a base do espelho.
F
I

ncline a

chave de parafusos para extrair a

luz
e retire-a.
F
D

esligue o conector da luz.
F
S

ubstitua o módulo.
Para voltar a
montar, efetue as operações pela
ordem inversa. Para a
substituição deste tipo de luzes de
díodo, contacte um revendedor da rede ou uma
oficina qualificada.
Para a
substituição deste tipo de luzes de
díodo, contacte um revendedor da rede ou uma
oficina qualificada. 1.
Luzes de presença LED 3D
2. Luzes de travagem/presença LED.
08
Em caso de avaria

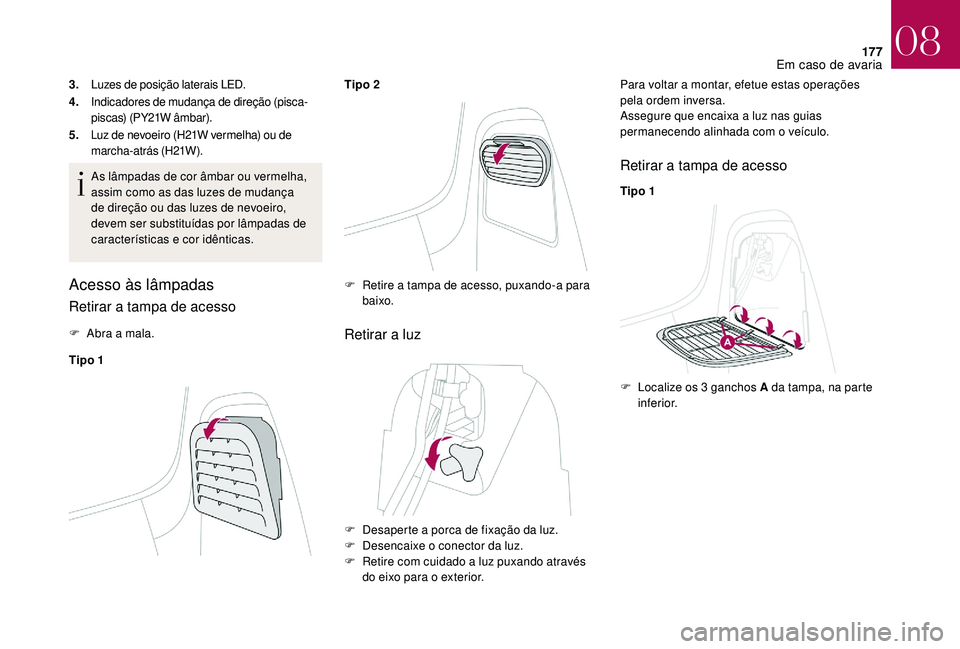

177
3.Luzes de posição laterais LED.
4. Indicadores de mudança de direção (pisca-
piscas) (PY21W âmbar).
5.
Luz de nevoeiro (H21W vermelha) ou de
marcha-atrás (H21W).
As lâmpadas de cor âmbar ou vermelha,
assim como as das luzes de mudança
de direção ou das luzes de nevoeiro,
devem ser substituídas por lâmpadas de
características e cor idênticas.
Acesso às lâmpadas
Retirar a tampa de acesso
F Abra a mala.
Tipo 1 Tipo 2Retirar a luz
Para voltar a montar, efetue estas operações
p ela ordem inversa.
Assegure que encaixa a
luz nas guias
permanecendo alinhada com o
veículo.
Retirar a tampa de acesso
Tipo 1
F

R

etire a

tampa de acesso, puxando-a para
baixo.
F

D

esaperte a

porca de fixação da luz.
F

D

esencaixe o

conector da luz.
F

R

etire com cuidado a

luz puxando através
do eixo para o

exterior. F

L
ocalize os 3 ganchos A da tampa, na parte
inferior.
08
Em caso de avaria

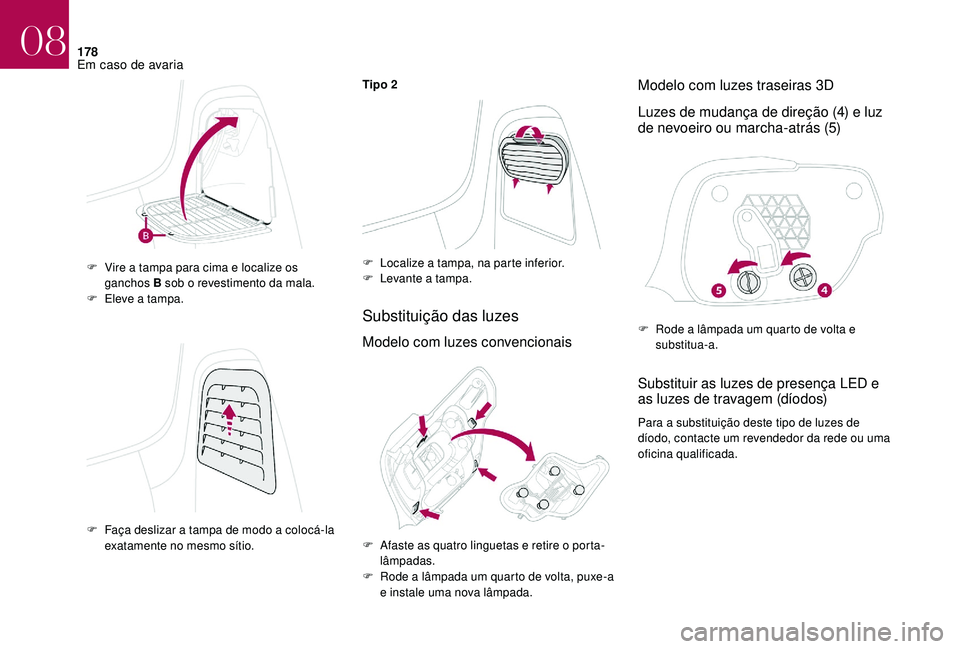

178
Tipo 2
Substituição das luzes
Modelo com luzes convencionaisModelo com luzes traseiras 3D
Luzes de mudança de direção (4) e luz
de nevoeiro ou marcha-atrás (5)
Substituir as luzes de presença LED e
as luzes de travagem (díodos)
Para a substituição deste tipo de luzes de
d íodo, contacte um revendedor da rede ou uma
oficina qualificada.
F

V

ire a

tampa para cima e localize os
ganchos B sob o

revestimento da mala.
F

E

leve a

tampa.
F

F

aça deslizar a

tampa de modo a

colocá-la
exatamente no mesmo sítio. F

L

ocalize a


tampa, na parte inferior.
F

L

evante a


tampa.
F
R
ode a lâmpada um quarto de volta e
substitua-a.
F

A

faste as quatro linguetas e retire o

porta-
lâmpadas.
F

R

ode a

lâmpada um quarto de volta, puxe-a
e instale uma nova lâmpada.
08
Em caso de avaria

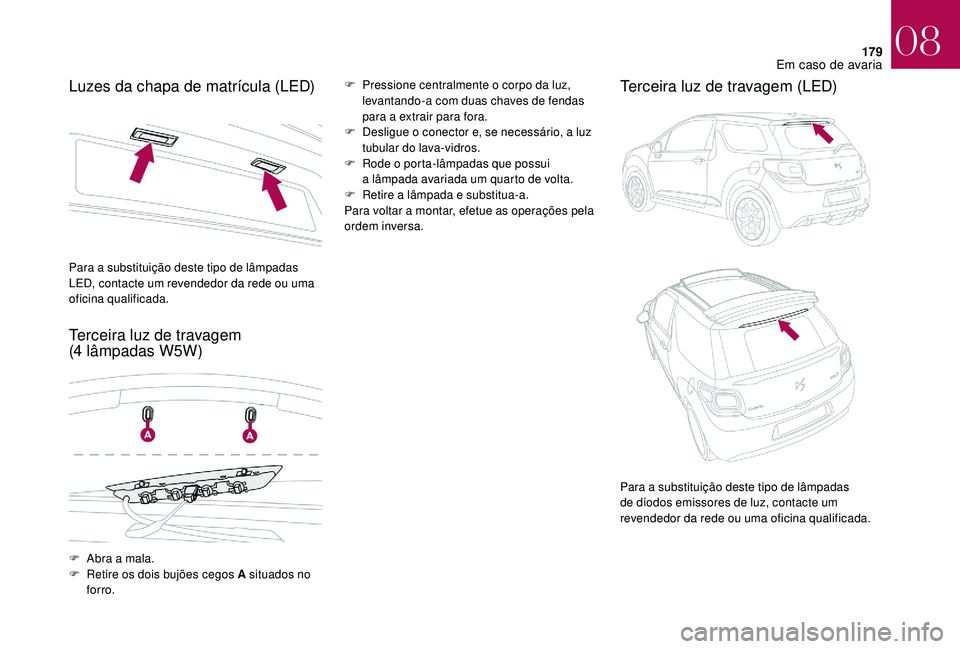

179
Luzes da chapa de matrícula (LED)
Terceira luz de travagem
(4 lâmpadas W5W)F Pressione centralmente o corpo da luz,
levantando-a com duas chaves de fendas
para a


extrair para fora.
F

D
esligue o conector e, se necessário, a luz
tubular do lava-vidros.
F

R
ode o porta-lâmpadas que possui
a
lâmpada avariada um quarto de volta.
F

R
etire a

lâmpada e substitua-a.
Para voltar a
montar, efetue as operações pela
ordem inversa.Terceira luz de travagem (LED)
Para a substituição deste tipo de lâmpadas
L ED, contacte um revendedor da rede ou uma
oficina qualificada.
F

A
bra a mala.
F

R
etire os dois bujões cegos A situados no
forro. Para a
substituição deste tipo de lâmpadas
de díodos emissores de luz, contacte um
revendedor da rede ou uma oficina qualificada.
08
Em caso de avaria

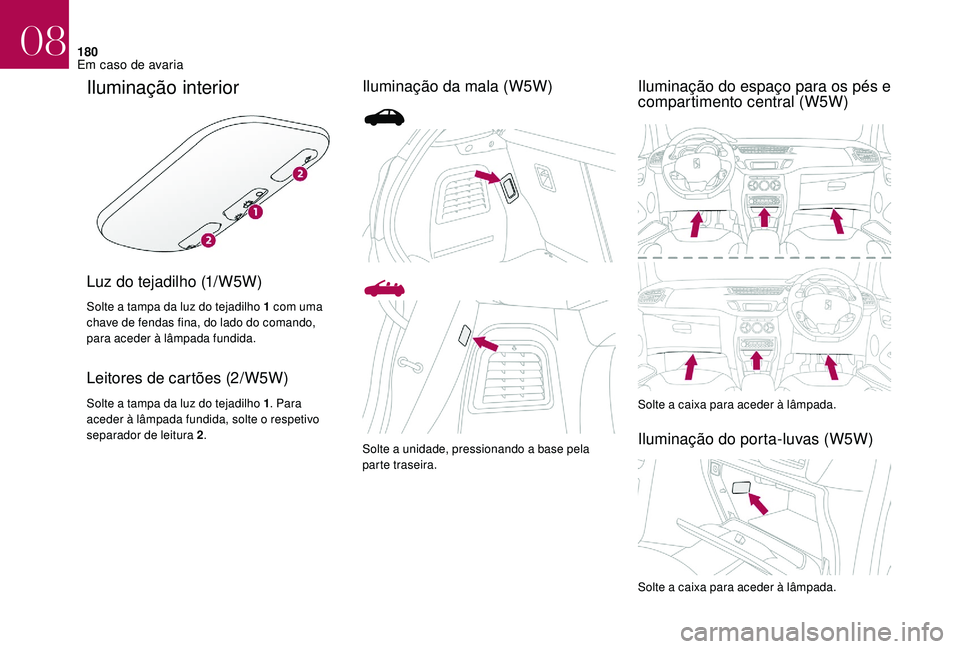

180
Iluminação interior
Luz do tejadilho (1/W5W)
Solte a tampa da luz do tejadilho 1 com uma
c have de fendas fina, do lado do comando,
para aceder à lâmpada fundida.
Leitores de cartões (2/W5W)
Solte a tampa da luz do tejadilho 1 . P ara
aceder à lâmpada fundida, solte o respetivo
separador de leitura 2 .
Iluminação da mala (W5W) Iluminação do espaço para os pés e
compartimento central (W5W)
Solte a caixa para aceder à lâmpada.
Iluminação do porta-luvas (W5W)Solte a unidade, pressionando a base pela
par te traseira.
Solte a
caixa para aceder à lâmpada.
08
Em caso de avaria

181
Substituir um fusível
Acesso às ferramentas
A pinça de extração e os sítios para os fusíveis
de substituição estão instalados atrás da
tampa do porta-luvas no painel de bordo.
Substituir um fusível
F substituir sempre o fusível avariado por um
novo com potência equivalente (mesma
cor); uma potência diferente poderá
provocar uma anomalia no funcionamento
(risco de incêndio).
Se a
avaria ocorrer novamente pouco após
a
substituição do fusível, solicite a verificação
do equipamento elétrico por um revendedor da
rede ou por uma oficina qualificada.
A substituição por um fusível não mencionado
nas tabelas de atribuição abaixo poderá dar
origem a
um problema de funcionamento grave
no seu veículo. Contacte um revendedor da
rede ou uma oficina qualificada.
F Desencaixe a tampa da caixa de fusíveis
puxando a parte lateral.
F

L
evante completamente a

tampa.
F

P
uxe para fora as pinças.
F

A
bra a tampa do porta-luvas.
F

D
esencaixe a tampa da caixa de fusíveis
puxando a


parte lateral.
F

L
evante completamente a

tampa.
F

P
uxe para fora as pinças.
Antes de substituir um fusível, é necessário:
F

c
onhecer a causa da avaria e solucioná-la,
F

d
esligar todas as cargas elétricas,
F

i
mobilizar o veículo e desligue a ignição,
F

i
dentificar o fusível fundido através das
tabelas de atribuição e dos diagramas
apresentados nas páginas seguintes.
Para substituir um fusível tem de:
F

u
tilizar a

pinça especial para extrair
o
fusível do respetivo compartimento e
verificar o
estado do filamento, Bom
Avariado
Pinças
08
Em caso de avaria

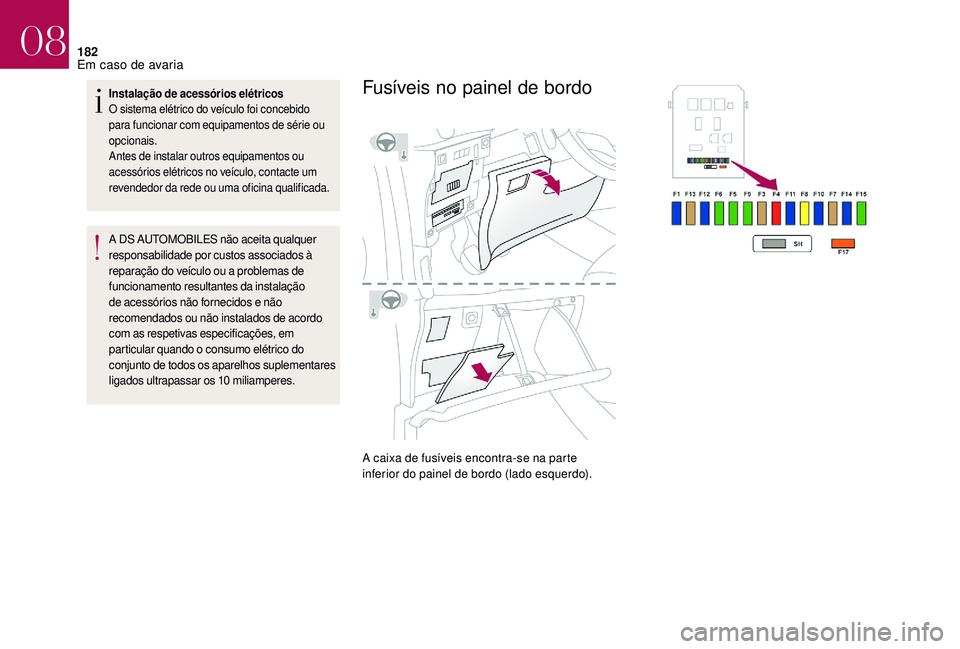

182
Instalação de acessórios elétricos
O sistema elétrico do veículo foi concebido
para funcionar com equipamentos de série ou
opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, contacte um
revendedor da rede ou uma oficina qualificada.
A DS AUTOMOBILES não aceita qualquer
r esponsabilidade por custos associados à
reparação do veículo ou a
problemas de
funcionamento resultantes da instalação
de acessórios não fornecidos e não
recomendados ou não instalados de acordo
com as respetivas especificações, em
particular quando o


consumo elétrico do
conjunto de todos os aparelhos suplementares
ligados ultrapassar os 10


miliamperes.
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
08
Em caso de avaria
