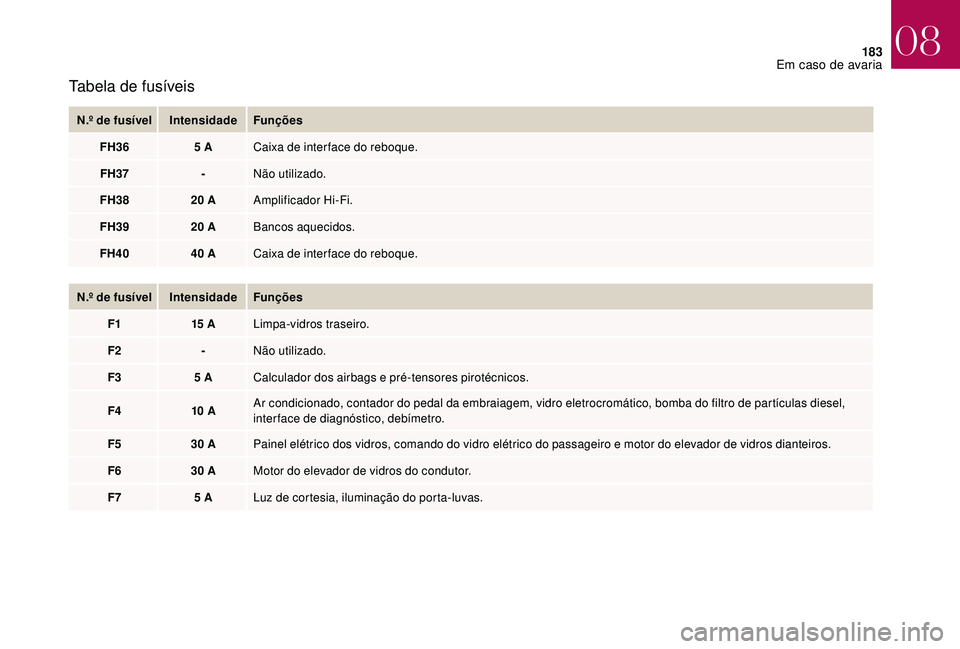

Tabela de fusíveis
N.º de fusívelIntensidadeFunções
FH36 5
ACaixa de inter face do reboque.
FH37 -Não utilizado.
FH38 20
AAmplificador Hi-Fi.
FH39 20
ABancos aquecidos.
FH40 40
ACaixa de inter face do reboque.
N.º de fusível IntensidadeFunções
F1 15


ALimpa-vidros traseiro.
F2 -Não utilizado.
F3 5
ACalculador dos airbags e pré-tensores pirotécnicos.
F4 10


AAr condicionado, contador do pedal da embraiagem, vidro eletrocromático, bomba do filtro de partículas diesel,
interface de diagnóstico, debímetro.
F5 30
APainel elétrico dos vidros, comando do vidro elétrico do passageiro e motor do elevador de vidros dianteiros.
F6 30
AMotor do elevador de vidros do condutor.
F7 5
ALuz de cortesia, iluminação do porta-luvas.
08
Em caso de avaria

184
Existem dois fusíveis para o tejadilho de abrir.
F
P
ara soltar o forro superior da mala, puxe-o
para baixo, começando pelo lado esquerdo.
F

R
etire o

forro, inclinando-o para baixo.
N.º de fusível
IntensidadeFunções
F8 20

A Ecrã multifunções, sistema de áudio, radionavegação, unidade
de controlo do alarme, sirene de alarme.
F9 30

A
Tomada de 12 V, alimentação auxiliar dos sistemas de navegação portáteis.
F10 15 AComandos no volante.
F11 15


ADispositivo de segurança, inter face de diagnóstico, unidade de
controlo da caixa de velocidades automática.
F12 15


ASensor de chuva/luminosidade, caixa de interface de reboque.
F13 5
A
Interruptor de paragem de ignição principal, caixa de inter face de reboque.
F1415 AUnidade de controlo da ajuda ao estacionamento, unidade de
controlo do airbag, painel de instrumentos, ar condicionado
automático, entrada USB, amplificador Hi-Fi.
F15 30
ATrancamento.
F16 -Não utilizado.
F17 40
ADesembaciamento do vidro traseiro e retrovisores exteriores.
SH -Shunt PARC.
Fusíveis sob a prateleira
traseira
F Substitua os fusíveis.
08
Em caso de avaria

185
Para montar novamente, efetue as operações
pela ordem inversa, encaixando a parte inferior
da mala.

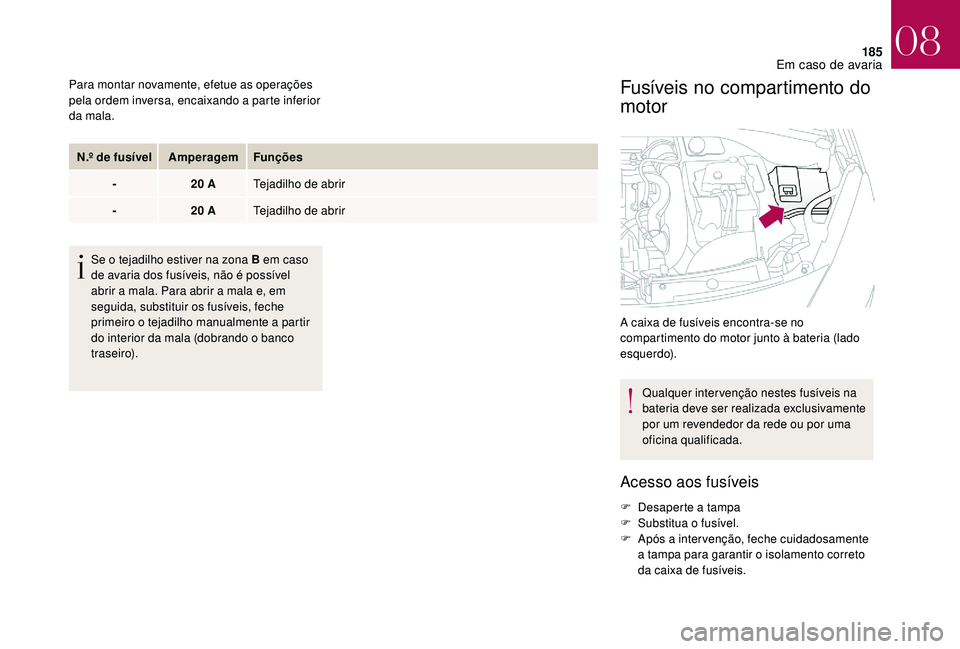

N.º de fusível AmperagemFunções
- 20
ATejadilho de abrir
- 20
ATejadilho de abrir
Se o
tejadilho estiver na zona B em caso
de avaria dos fusíveis, não é possível
abrir a
mala. Para abrir a mala e, em
seguida, substituir os fusíveis, feche
primeiro o


tejadilho manualmente a

partir
do interior da mala (dobrando o
banco
traseiro).Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria (lado
esquerdo).
Qualquer intervenção nestes fusíveis na
bateria deve ser realizada exclusivamente
por um revendedor da rede ou por uma
oficina qualificada.
Acesso aos fusíveis
F Desaperte a tampa
F S ubstitua o fusível.
F

A
pós a inter venção, feche cuidadosamente
a


tampa para garantir o

isolamento correto
da caixa de fusíveis.
08
Em caso de avaria

186
Tabela de fusíveis
N.º de fusívelAmperagemFunções
F1 20
AUnidade de controlo de alimentação do motor, relé da unidade de controlo do ventilador do motor, relé de controlo
do motor multifunções principal, bomba de injeção (gasóleo).
F2 15


ABuzina.
F3 10


ALimpa e lava-vidros traseiro.
F4 20
ALuzes de circulação diurna.
F5 15


AAquecimento de gasóleo, bomba de filtro de partículas de aditivo (gasóleo), medidor do fluxo de ar (gasóleo),
eletroválvula EGR (gasóleo), aquecimento de gases e eletroválvula (gasolina).
F6 10


AUnidade de controlo ABS/CDS, interruptor de paragem da ignição secundária.
F7 10


ADireção assistida elétrica, caixa de velocidades automática.
F8 25
AControlo do motor de arranque.
F9 10


AComutação e caixa de proteção (gasóleo).
08
Em caso de avaria

187
N.º de fusívelAmperagemFunções
F10 30
AAquecimento de gasóleo, aquecimento de gases (gasóleo), bomba de combustível (gasolina), injetores e bobinas
de iluminação (gasolina).
F11 40
AVentoinha do ar condicionado.
F12 30
AVelocidade reduzida/elevada das escovas do limpa-vidros dianteiro.
F13 40
AAlimentação da inter face dos ser viços incorporados (+ após ignição).
F14 30
AAlimentação Valvetronic (combustível).
F15 10


ALuz de estrada direita.
F16 10


ALuz de estrada esquerda.
F17 15


ALuz de cruzamento esquerda.
F18 15


ALuz de cruzamento direita.
F19 15


ASensores de oxigénio e eletroválvulas (gasolina), eletroválvulas (gasóleo), eletroválvula EGR (gasóleo).
F20 10


ABombas, termóstato controlado (gasolina), distribuição de eletroválvulas (THP), sensor de água no gasóleo (diesel).
F21 5
AUnidade de controlo de alimentação do ventilador do motor, ABS/CDS, bomba turbo (THP).
08
Em caso de avaria

188
Bateria de 12 V
Procedimento para efetuar o arranque
do motor a partir de outra bateria ou para
recarregar a


sua bateria descarregada.
Aspetos gerais
Baterias de arranque de chumbo-
ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o
lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a
bateria, proteja os
seus olhos e a
sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Tabela de maxi-fusíveis
N.º de fusível AmperagemFunções
MF1 * 60
AUnidade do ventilador.
MF2* 30
ABomba ABS/CDS.
MF3* 30
AVálvulas solenoides ABS/CDS.
MF4* 60
AAlimentação da interface dos sistemas incorporados.
MF5* 60
AAlimentação da interface dos sistemas incorporados.
MF6* 30
AVentilador do motor adicional (THP).
MF7* 80
ACaixa de fusíveis do habitáculo.
MF8* 40
ATejadilho de abrir.
*

O
s maxi-fusíveis são uma proteção
adicional para os sistemas elétricos.
Qualquer intervenção neste circuito deve
ser realizada exclusivamente por um
revendedor ou uma oficina qualificada.
08
Em caso de avaria

189
Acesso à bateria
A bateria encontra-se situada sob o capot.
P ara ter acesso ao mesmo:
F

abra o capot usando a alavanca de libertação
interior e depois a patilha de segurança exterior,
F agarre na vareta do capot,
F l evante a proteção de plástico do terminal (+).
O terminal (-) da bateria não está acessível.
Um ponto de terra remoto está localizado no
arco da roda do lado esquerdo dianteiro.
Efetuar o arranque a partir de
o utra bateria
Quando a bateria do seu veículo estiver
d escarregada, o motor pode ser colocado em
funcionamento através de uma bateria auxiliar
(externa ou de outro veículo) e de cabos
auxiliares ou de um booster de bateria. Nunca coloque o
motor em funcionamento
com um carregador de baterias.
Nunca use um booster de bateria de 24 V
ou mais.
Verifique previamente se a bateria de
reser va tem uma tensão nominal de 12 V
e uma capacidade, pelo menos, igual à da
bateria descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (sistema de áudio,
limpa-para-brisas, luzes, etc.).
Assegure que os cabos auxiliares não
passam junto às peças móveis do motor
(ventilador, correias, etc.).
Não desligue o terminal (+) com o motor
em funcionamento. F
L
igue o cabo vermelho ao terminal (+)
da bateria avariada A (ao nível da parte
metálica em cur va) e, em seguida, ao
terminal (+) da bateria auxiliar B ou do
b o o s t e r.
F
L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B
ou do booster (ou no ponto de massa do
veículo desempanador).
F
L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
F
E
rga a proteção de plástico do terminal (+),
se o
seu veículo estiver equipado com uma.F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F
A
cione o motor de arranque do veículo
avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado
imediatamente, desligue a

ignição e aguarde
alguns instantes antes de efetuar uma nova
tentativa.
F
E
spere até voltar a ponto morto.
F
D
esligue os cabos auxiliares na ordem
inversa.
F
V
olte a colocar a proteção de plástico
do terminal (+) se o seu veículo estiver
equipado com uma.
F D eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30
minutos para permitir que a bateria atinja
um nível de carga suficiente.
08
Em caso de avaria

190
Recarregar a bateria com um
c arregador de bateria
Para assegurar uma longevidade ideal da bateria, é
indispensável manter a
s ua carga a u m nível suficiente.
Em alguns casos, pode ser necessário carregar
a


bateria:
-

s
e utilizar o seu veículo, sobretudo, para trajetos
curtos,
-

a
o prever uma imobilização prolongada do veículo
durante várias semanas.
Contacte um revendedor da rede ou uma oficina
qualificada.
Se pensar ser o próprio a carregar
a bateria do veículo, use apenas um
carregador compatível com baterias de
chumbo-ácido com uma tensão nominal
de 12
V.
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades. Não é necessário desligar a
bateria.
Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite
a sua verificação por um revendedor da
rede ou por uma oficina qualificada, que
verificará se os componentes internos não
estão danificados e se o recipiente não
está partido, o que implicaria um risco de
fuga de ácido tóxico e corrosivo.
Desligar a bateria
Algumas funcionalidades, entre as quais
o
Stop & Start, não estão disponíveis
enquanto a
bateria não atingir um nível de
carga suficiente.
F

D
esligue a

ignição.
F

D
esligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
e t c .) .
F

D
esligue o

carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique se os cabos do carregador estão
em bom estado.
F

L
igue os cabos do carregador B da
seguinte forma:
-

o c
abo vermelho positivo (+) ao terminal
(+) da bateria A ,
-

o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F

N
o final da operação de carga, desligue
o
carregador B antes de desligar os cabos
da bateria A . Na presença desta etiqueta, é imperativo
utilizar apenas um carregador de 12
V,
para evitar a
degradação irreversível dos
equipamentos elétricos associados ao
sistema Stop & Start.
Para manter um nível de carga suficiente para
permitir o
arranque do motor, é recomendado
que desligue a
bateria em caso de imobilização
do veículo durante largo período de tempo.
Antes de desligar a
bateria:
F

f
eche todas as aberturas (portas, mala,
janelas, raiz (para versões Cabrio)),
08
