Page 201 of 248
199

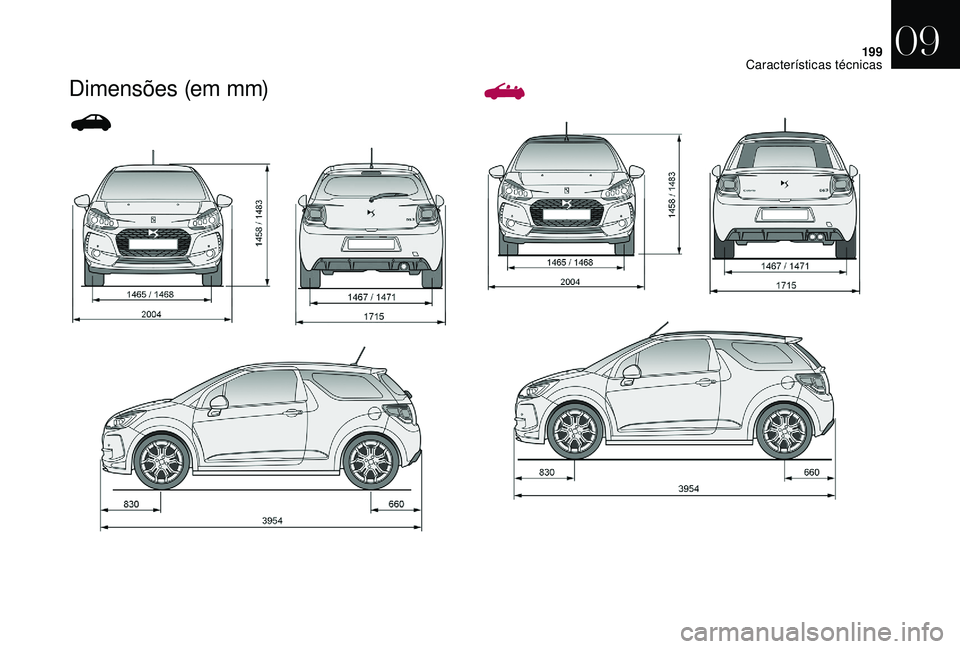

Dimensões (em mm)
09
Características técnicas
Page 202 of 248
200

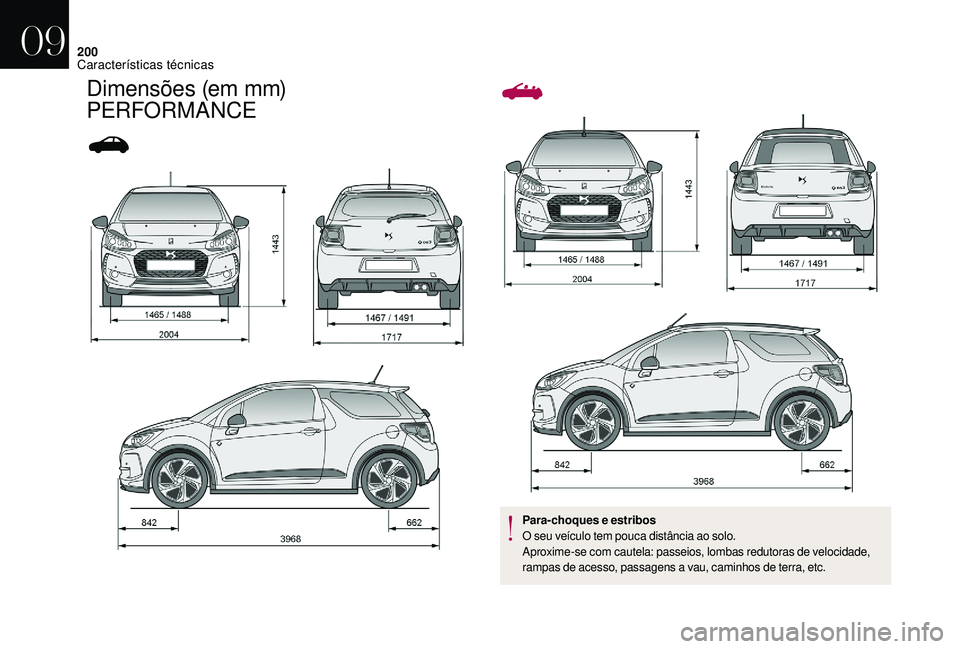

Dimensões (em mm)
PERFORMANCE
Para-choques e estribos
O seu veículo tem pouca distância ao solo.
Aproxime-se com cautela: passeios, lombas redutoras de velocidade,
rampas de acesso, passagens a vau, caminhos de terra, etc.
09
Características técnicas
Page 203 of 248

201

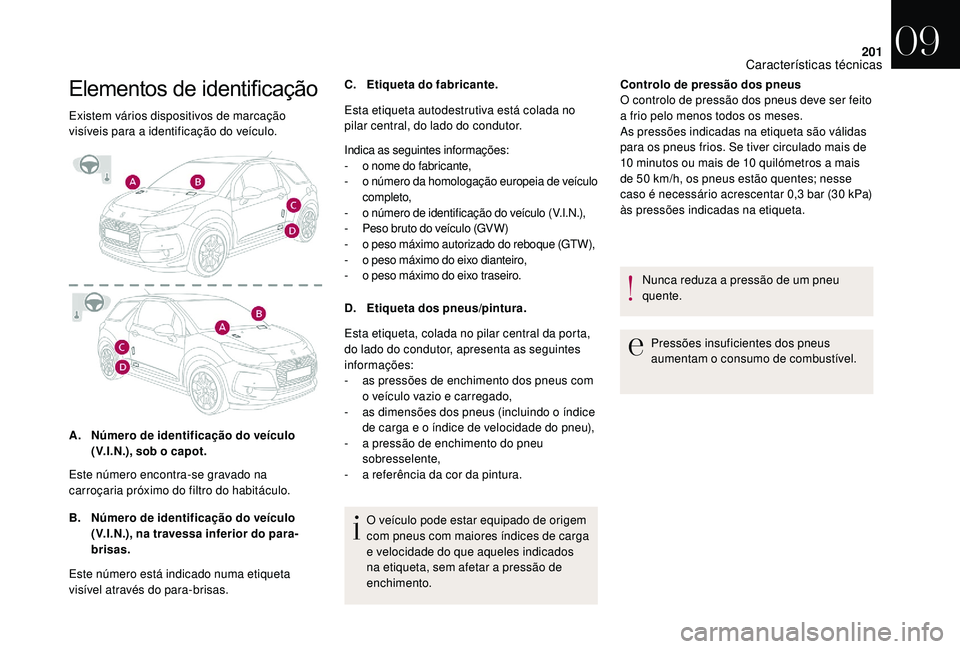

Elementos de identificação
Existem vários dispositivos de marcação
visíveis para a identificação do veículo.
A. Número de identificação do veículo
(V.I.N.), sob o
capot.
B. Número de identificação do veículo
(V.I.N.), na travessa inferior do para-
brisas. C.
Etiqueta do fabricante.
Indica as seguintes informações:
-
o
nome do fabricante,
-
o
número da homologação europeia de veículo
completo,
-
o n
úmero de identificação do veículo (V.I.N.),
-
Pe
so bruto do veículo (GV W)
-
o p
eso máximo autorizado do reboque (GTW),
-
o p
eso máximo do eixo dianteiro,
-
o p
eso máximo do eixo traseiro.
D. Etiqueta dos pneus/pintura.
Esta etiqueta, colada no pilar central da porta,
do lado do condutor, apresenta as seguintes
informações:
-
a
s pressões de enchimento dos pneus com
o
veículo vazio e carregado,
-
a
s dimensões dos pneus (incluindo o índice
de carga e o
índice de velocidade do pneu),
-
a p
ressão de enchimento do pneu
sobresselente,
-
a r
eferência da cor da pintura.
O veículo pode estar equipado de origem
com pneus com maiores índices de carga
e velocidade do que aqueles indicados
na etiqueta, sem afetar a
pressão de
enchimento.
Este número encontra-se gravado na
carroçaria próximo do filtro do habitáculo.
Este número está indicado numa etiqueta
visível através do para-brisas. Esta etiqueta autodestrutiva está colada no
pilar central, do lado do condutor.
Controlo de pressão dos pneus
O controlo de pressão dos pneus deve ser feito
a
frio pelo menos todos os meses.
As pressões indicadas na etiqueta são válidas
para os pneus frios. Se tiver circulado mais de
10
minutos ou mais de 10 quilómetros a mais
de 50
km/h, os pneus estão quentes; nesse
caso é necessário acrescentar 0,3
bar (30 kPa)
às pressões indicadas na etiqueta.
Nunca reduza a
pressão de um pneu
quente.
Pressões insuficientes dos pneus
aumentam o
consumo de combustível.
09
Características técnicas
Page 204 of 248
202
09
Características técnicas
Page 205 of 248
1
Tablete tátil de 7”
Navegação GPS – Áudio
multimédia – Telefone por
Bluetooth
®
Índice
Primeiros passos
2
C
omandos no volante
3
M
enus
3
N
avegação
4
R
ádio
7
R
ádio DAB (Digital Audio Broadcasting)
9
M
ultimédia
9
D
e f i n i ç õ e s
11
S
erviços ligados
1
2
Telefone
1
4
Perguntas frequentes
1
7O sistema encontra-se protegido para
funcionar apenas no seu veículo.
Por motivos de segurança, o condutor deve
realizar, imperativamente, as operações que
exigem uma atenção especial, com o
veículo
parado.
A mensagem modo de economia de energia
apresentada assinala a
entrada iminente em
espera. Para mais informações, consulte
a secção “Modo de economia de energia”.
Ecrã tátil de 17,8 cm
Page 206 of 248

2
Primeiros passos
Utilize os botões sob o ecrã tátil para aceder
à b arra de menus e, em seguida, prima os
botões virtuais no ecrã tátil.
Cada menu é apresentado numa ou duas
páginas (página principal e página secundária).
Em caso de muito calor, o sistema pode
entrar em modo de espera (ecrã e som
completamente desligados) durante um
período mínimo de 5
minutos.
*
C
onsoante o equipamento.
Atalhos: através de botões virtuais situados
na barra superior de a
tablete tátil, é possível
aceder diretamente à selecão da fonte sonora,
à lista das estações (ou dos títulos consoante
a
f o nte). -
C
have USB.
- S martphone através de MirrorLink
TM ou
CarPlay®.
-
T
elefone ligado por Bluetooth®* e transmissão
multimédia Bluetooth®* (streaming).
-
L
eitor multimédia ligado através da tomada
auxiliar (jack, cabo não fornecido).
Prima MENU para visualizar a
barra
de menus.
Regulação do volume (as fontes são todas
independentes, mesmo os anúncios de tráfego
(TA) e as instruções de navegação).
Aumente o
volume.
Diminua o
volume.
Silencie premindo simultaneamente os botões
de aumento e diminuição do volume.
Reponha o
som premindo um dos dois botões
de volume. Em caso de muito calor, o volume
sonoro pode ser limitado para preser var
o
sistema. O regresso à situação inicial
é efetuado quando a temperatura do
habitáculo baixar.
O ecrã é de tipo “resistivo” e é necessária
uma pressão prolongada, nomeadamente
para os gestos “deslizados” (exploração
de listas, deslocação do mapa…). Um
simples toque não é suficiente. O ecrã
não reconhece pressões com vários
dedos.
O ecrã pode ser utilizado com luvas.
Esta tecnologia permite uma utilização
a
qualquer temperatura.
Para limpar o
ecrã, é aconselhável utilizar
um pano macio não abrasivo (pano para
óculos) sem produtos adicionais.
Não utilize objetos pontiagudos no ecrã.
Não toque no ecrã com as mãos
molhadas.
Selecção da fonte áudio (consoante a
versão):
-
E
stações de rádio FM/DAB*/AM*.
Ecrã tátil de 17,8 cm
Page 207 of 248

3
Comandos no volante
Rádio: selecão da estação
memorizada inferior/ superior.
Multimédia: selecão do género/
artista/pasta da lista, dependendo
da classificação.
Selecção do elemento anterior/
seguinte de um menu.
Rádio: procura automática da
frequência superior.
Multimédia: selecão da faixa
seguinte.
Multimédia: pressão contínua:
avanço rápido.
Salte na lista.
Mudança de fonte sonora.
Confirmar uma selecão.
Atende/desliga o
telefone.
Pressione durante mais de 2
segundos:
acesso ao menu principal do telefone.
Rádio: pesquisa automática de uma
frequência inferior.
Multimédia: selecão da faixa
anterior.
Multimédia: pressão contínua:
retrocesso rápido.
Salte na lista. Aumente o
volume.
Diminua o
volume.
Silêncio: corte do som por pressão
simultânea nas teclas de aumento e
diminuição do volume.
Restabelecer o som: pressão numa
das duas teclas de volume.
Menus
Navegação
(Consoante o equipamento)
Parametrize a navegação e escolha
um destino.
Serviços ligados
(Consoante o equipamento)
Execute determinadas aplicações
do smartphone ligado através de
MirrorLink
TM ou CarPlay®.
Rádio Média
Seleccione uma fonte de áudio,
uma estação de rádio ou apresente
fotografias.
Ecrã tátil de 17,8 cm
Page 208 of 248

4
Te l e f o n e
Ligar um telefone por Bluetooth®.
Aceda à função CarPlay® após ligar
o
seu smartphone com um cabo
USB.
Regulações
Regular as definições de som
(equilíbrio, ambiente, etc.), e
a
visualização (idioma, unidades,
data, hora, etc.).
Condução
Aceda ao computador de bordo.
Active, desactive ou configure
determinadas funções do veículo.
Navegação
Seleção de um perfil
Para um novo destino
Prima Navegação para apresentar
a página principal.
Prima na página secundária. Selecione “ Introd. destino ”.
Selecione “ Endereço”. Defina “
País” na lista apresentada e depois
“ Cidade ” da mesma forma ou indique
o respetivo código postal, a “
Via” e o “ N°”.
Validar de cada vez.
Selecione “ Arquivar” para gravar o endereço
introduzido numa ficha de contacto.
O sistema permite gravar até 200 fichas.
Selecione “ Orien. para ”.
Escolha os critérios de navegação:
“ O mais rápido ” ou “O mais
curto ” ou “Tempo/distância ” ou
“ Ecológico ”.
Selecione os critérios de restrição:
“ Por tag. ”, “Ferries ”, “Tráfego ”,
“ Exato ”, “Próx. ”.
Selecione “ Validar”.
Ou
Prima “ Ver itinerário no mapa ” para iniciar
a
navegação.
Para eliminar a
informação de navegação,
prima “ Regulações ”.
Prima “ Interromper orientação ”.
Para retomar a
navegação, prima
“ Regulações ”.
Prima “ Retomar orientação ”.
Ecrã tátil de 17,8 cm
