4174-5. Korištenje sustava pomoći u vožnji
4
Vožnja

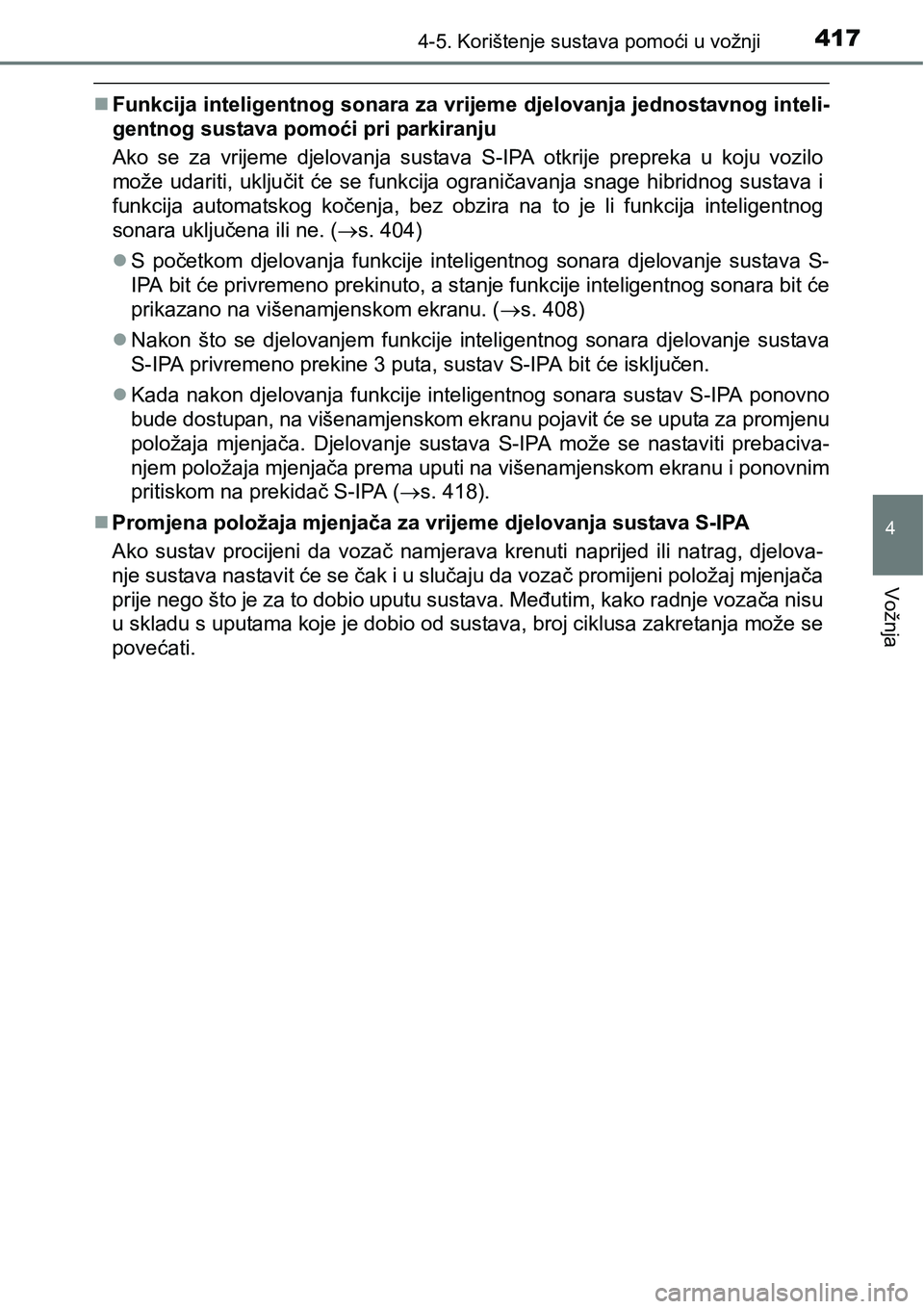

Funkcija inteligentnog sonara za vrijeme djelovanja jednostavnog inteli-
gentnog sustava pomoći pri parkiranju
Ako se za vrijeme djelovanja sustava S-IPA otkrije prepreka u koju vozilo
može udariti, uključit će se funkcija ograničavanja snage hibridnog sustava i
funkcija automatskog kočenja, bez obzira na to je li funkcija inteligentnog
sonara uključena ili ne. (s. 404)
S početkom djelovanja funkcije inteligentnog sonara djelovanje sustava S-
IPA bit će privremeno prekinuto, a stanje funkcije inteligentnog sonara bit će
prikazano na višenamjenskom ekranu. (s. 408)
Nakon što se djelovanjem funkcije inteligentnog sonara djelovanje sustava
S-IPA privremeno prekine 3 puta, sustav S-IPA bit će isključen.
Kada nakon djelovanja funkcije inteligentnog sonara sustav S-IPA ponovno
bude dostupan, na višenamjenskom ekranu pojavit će se uputa za promjenu
položaja mjenjača. Djelovanje sustava S-IPA može se nastaviti prebaciva-
njem položaja mjenjača prema uputi na višenamjenskom ekranu i ponovnim
pritiskom na prekidač S-IPA (s. 418).
Promjena položaja mjenjača za vrijeme djelovanja sustava S-IPA
Ako sustav procijeni da vozač namjerava krenuti naprijed ili natrag, djelova-
nje sustava nastavit će se čak i u slučaju da vozač promijeni položaj mjenjača
prije nego što je za to dobio uputu sustava. Međutim, kako radnje vozača nisu
u skladu s uputama koje je dobio od sustava, broj ciklusa zakretanja može se
povećati.

4184-5. Korištenje sustava pomoći u vožnji

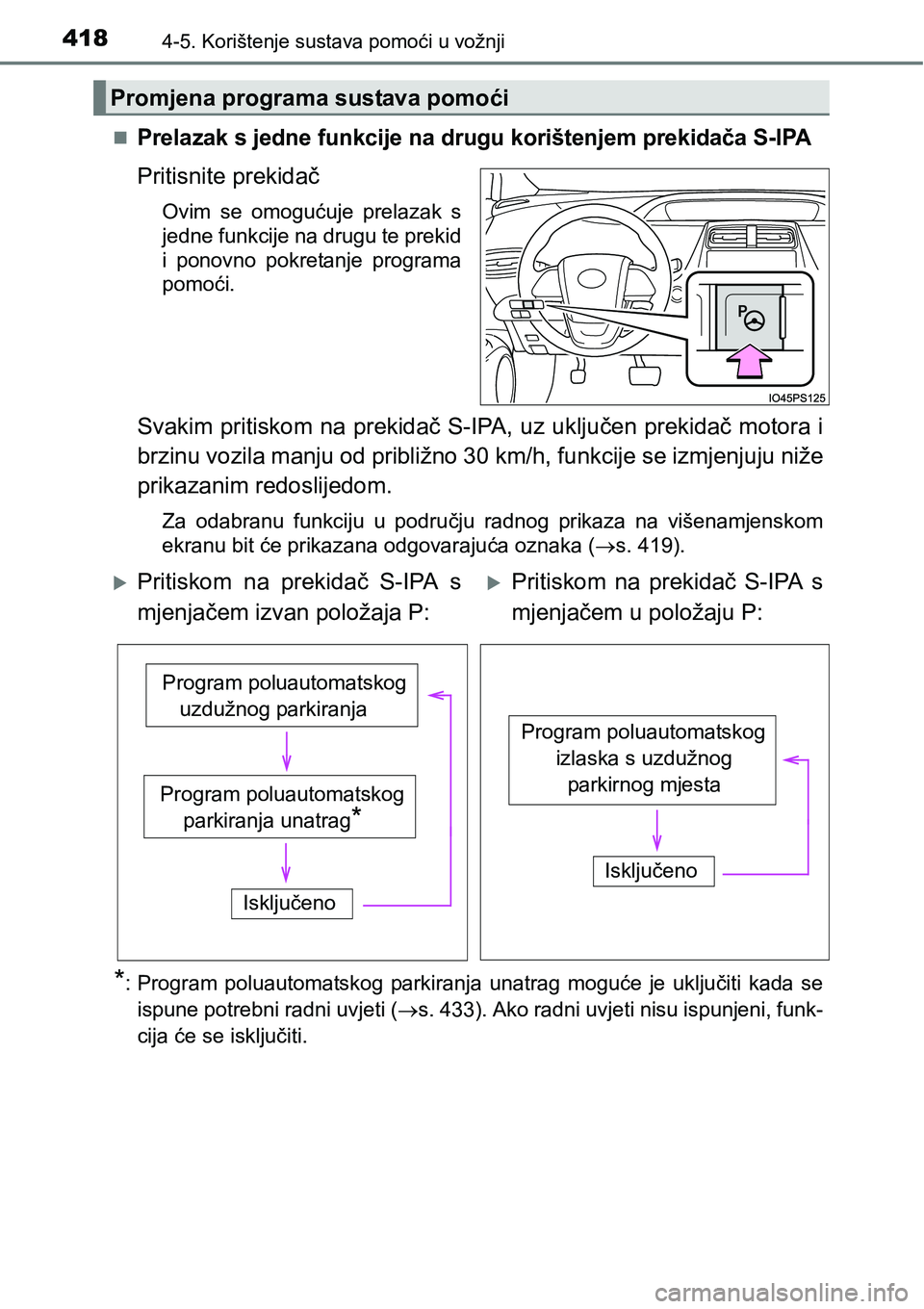

Prelazak s jedne funkcije na drugu korištenjem prekidača S-IPA
Pritisnite prekidač
Ovim se omogućuje prelazak s
jedne funkcije na drugu te prekid
i ponovno pokretanje programa
pomoći.
Svakim pritiskom na prekidač S-IPA, uz uključen prekidač motora i
brzinu vozila manju od približno 30 km/h, funkcije se izmjenjuju niže
prikazanim redoslijedom.
Za odabranu funkciju u području radnog prikaza na višenamjenskom
ekranu bit će prikazana odgovarajuća oznaka (s. 419).
*: Program poluautomatskog parkiranja unatrag moguće je uključiti kada se
ispune potrebni radni uvjeti (s. 433). Ako radni uvjeti nisu ispunjeni, funk-
cija će se isključiti.
Promjena programa sustava pomoći
Pritiskom na prekidač S-IPA s
mjenjačem izvan položaja P:Pritiskom na prekidač S-IPA s
mjenjačem u položaju P:
Program poluautomatskog
uzdužnog parkiranja
Isključeno
Program poluautomatskog
parkiranja unatrag
*
Program poluautomatskog
izlaska s uzdužnog
parkirnog mjesta
Isključeno

4194-5. Korištenje sustava pomoći u vožnji
4
Vožnja

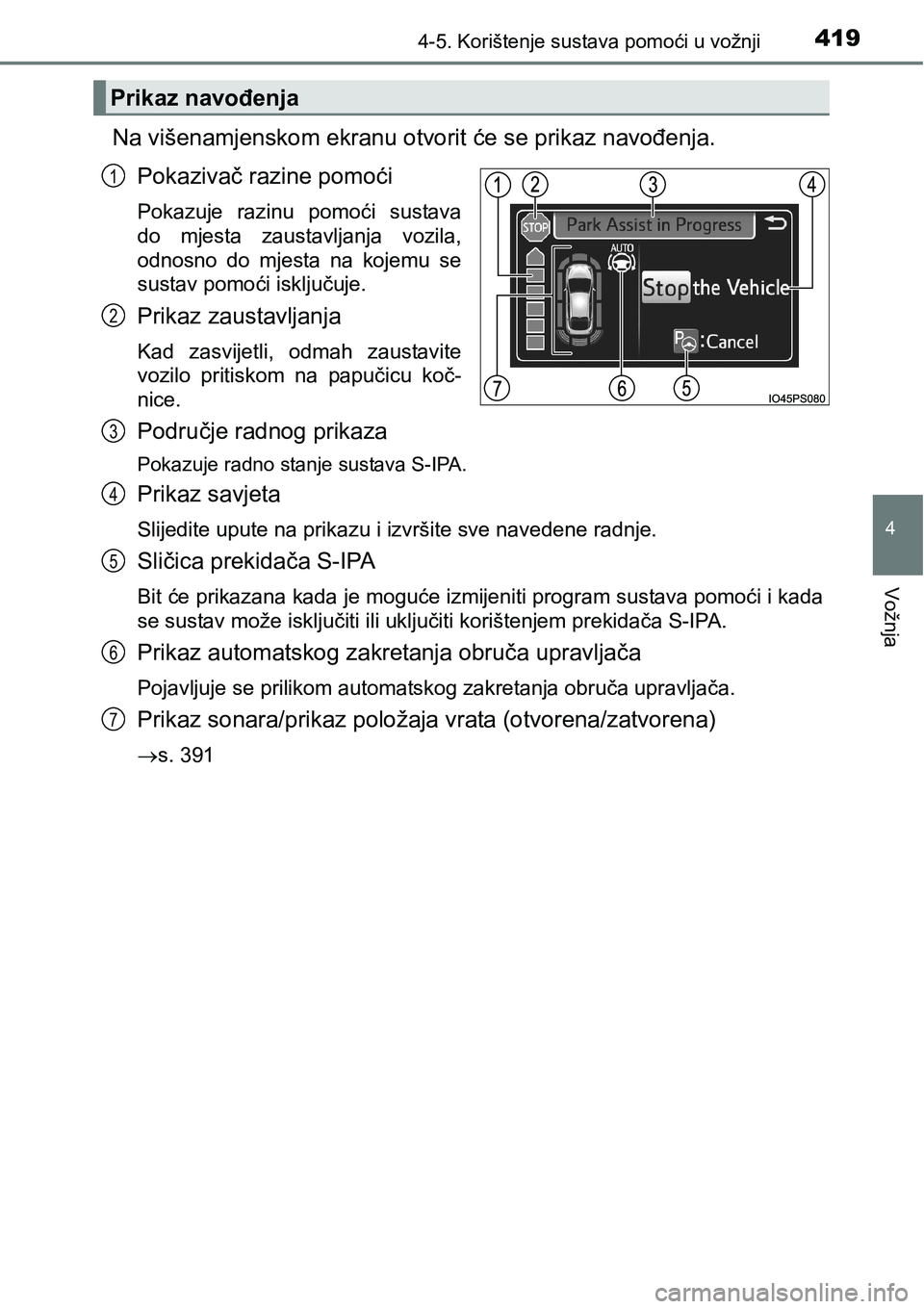

Na višenamjenskom ekranu otvorit će se prikaz navođenja.
Pokazivač razine pomoći
Pokazuje razinu pomoći sustava
do mjesta zaustavljanja vozila,
odnosno do mjesta na kojemu se
sustav pomoći isključuje.
Prikaz zaustavljanja
Kad zasvijetli, odmah zaustavite
vozilo pritiskom na papučicu koč-
nice.
Područje radnog prikaza
Pokazuje radno stanje sustava S-IPA.
Prikaz savjeta
Slijedite upute na prikazu i izvršite sve navedene radnje.
Sličica prekidača S-IPA
Bit će prikazana kada je moguće izmijeniti program sustava pomoći i kada
se sustav može isključiti ili uključiti korištenjem prekidača S-IPA.
Prikaz automatskog zakretanja obruča upravljača
Pojavljuje se prilikom automatskog zakretanja obruča upravljača.
Prikaz sonara/prikaz položaja vrata (otvorena/zatvorena)
s. 391
Prikaz navođenja
1
2
3
4
5
6
7

4204-5. Korištenje sustava pomoći u vožnji
Pokazivač S-IPA unutar mjerača (s. 115)
Ovaj pokazivač svijetlit će za vrijeme automatskog zakretanja obruča uprav-
ljača korištenjem sustava S-IPA. Po završetku djelovanja pokazivač će još
kraće vrijeme treptati, a nakon toga se ugasiti.
Skočni prikaz sonara
Ako za vrijeme djelovanja sustava S-IPA funkcija sonara otkrije prepreku, na
prikazu navođenja (s. 391), automatski će se pojaviti prikaz sonara, bez
obzira na to je li funkcija sonara uključena ili isključena (s. 390).
U niže navedenim slučajevima program pomoći bit će isključen ili pre-
kinut.
Sustav pomoći bit će isključen u sljedećim slučajevima:
Uključena je funkcija temperaturne zaštite sustava
Sustav ne funkcionira ispravno
Sustav je procijenio da okolnosti nisu prikladne za nastavak rada
sustava pomoći
Nakon isključivanja sustava pomoći čvrsto primite obruč upravljača
i pritiskom na papučicu kočnice zaustavite vozilo.
Ponovite postupak od početka jer će u tom trenutku sustav već biti
isključen. Kad manevar parkiranja nastavite ručno, obručem uprav-
ljača rukujte kao što biste to i inače činili.
Sustav pomoći bit će prekinut u sljedećim slučajevima:
Zakrenut je obruč upravljača
Prevelika brzina vozila
Aktivirala se funkcija inteligentnog sonara
Nakon prekida djelovanja sustava pomoći, ponovno ga možete
uključiti slijedeći upute prikazane na ekranu.
Isključivanje ili prekid sustava pomoći

4214-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Kratak opis funkcije
Zaustavite vozilo u takvom položaju da os koja prolazi sredinom
željenog parkirnog mjesta bude približno okomita na vozilo. Ako je
sustav u stanju detektirati parkirno mjesto, moći će se koristiti funk-
cija navođenja pri kretanju prema naprijed. Osim toga, zavisno od
parkirnog mjesta i drugih okolnosti, prema potrebi će se moći uklju-
čiti i funkcija manevriranja s više ciklusa zakretanja.
Zaustavite vozilo u takvom
položaju da os koja prolazi
sredinom željenog parkirnog
mjesta bude približno okomita
na vozilo. Nakon toga, za oda-
bir programa poluautomat-
skog parkiranja unatrag, dva-
put pritisnite prekidač S-IPA.
Kad vozilo krene uključit će se
funkcija automatskog zakreta-
nja obruča upravljača.
Kad vozilo dosegne položaj s
kojeg će započeti kretanje
unatrag, vozač će o tome biti
obaviješten zvučnim signa-
lom i prikazom na ekranu.
U slučaju premale širine parkir-
nog mjesta ili ceste (poprečna
udaljenost do parkirnog mjesta)
ili u slučaju postojanja prepreka
ispred vozila, funkcija navođenja
neće se uključiti.
Parkiranje je završeno
Ovim završava djelovanje sustava pomoći.
Zavisno od stanja parkirnog mjesta navođenje do početnih položaja za
kretanje prema naprijed i kretanje prema natrag kao i automatsko zakre-
tanje obruča upravljača bit će ponovljeni u slučaju da je potrebno više
ciklusa zakretanja, počevši od koraka , od trenutka kada vozilo krene
unatrag do trenutka završetka parkiranja.
Kako parkirati pored drugih vozila (program poluautomatskog
parkiranja unatrag)
1
2
3
4
3

4224-5. Korištenje sustava pomoći u vožnji

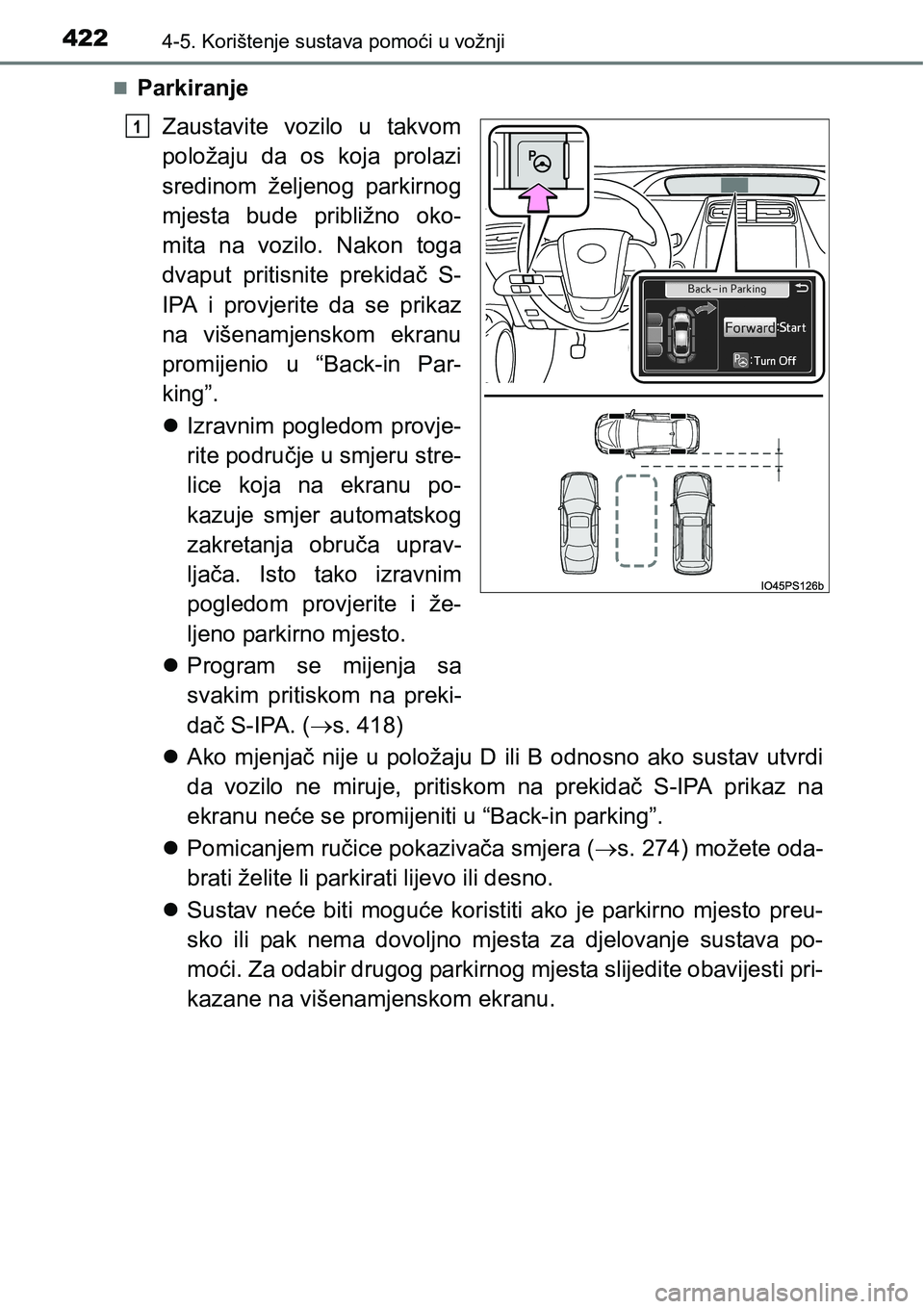

Parkiranje
Zaustavite vozilo u takvom
položaju da os koja prolazi
sredinom željenog parkirnog
mjesta bude približno oko-
mita na vozilo. Nakon toga
dvaput pritisnite prekidač S-
IPA i provjerite da se prikaz
na višenamjenskom ekranu
promijenio u “Back-in Par-
king”.
Izravnim pogledom provje-
rite područje u smjeru stre-
lice koja na ekranu po-
kazuje smjer automatskog
zakretanja obruča uprav-
ljača. Isto tako izravnim
pogledom provjerite i že-
ljeno parkirno mjesto.
Program se mijenja sa
svakim pritiskom na preki-
dač S-IPA. (s. 418)
Ako mjenjač nije u položaju D ili B odnosno ako sustav utvrdi
da vozilo ne miruje, pritiskom na prekidač S-IPA prikaz na
ekranu neće se promijeniti u “Back-in parking”.
Pomicanjem ručice pokazivača smjera (s. 274) možete oda-
brati želite li parkirati lijevo ili desno.
Sustav neće biti moguće koristiti ako je parkirno mjesto preu-
sko ili pak nema dovoljno mjesta za djelovanje sustava po-
moći. Za odabir drugog parkirnog mjesta slijedite obavijesti pri-
kazane na višenamjenskom ekranu.
1

4234-5. Korištenje sustava pomoći u vožnji
4
Vožnja

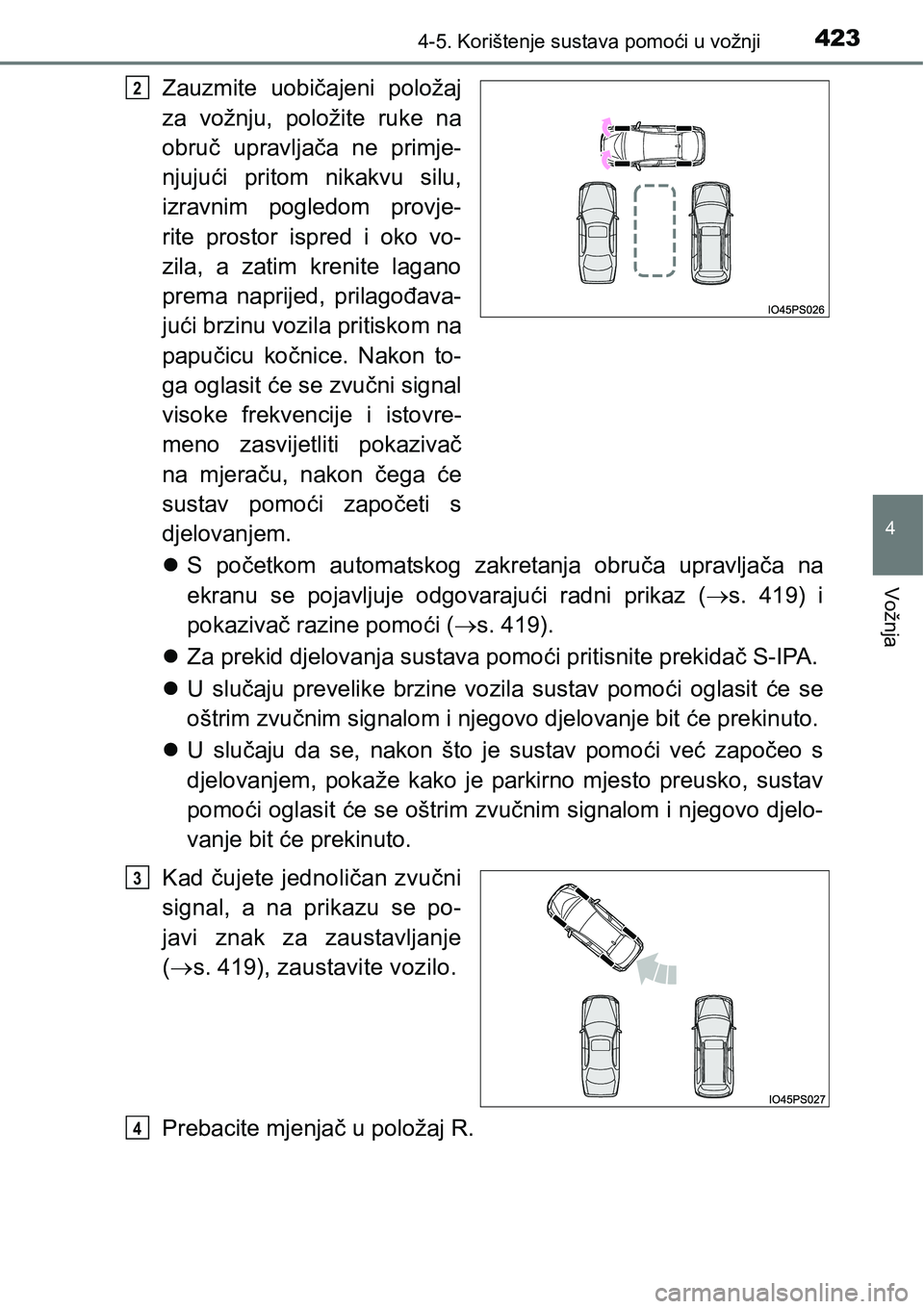

Zauzmite uobičajeni položaj
za vožnju, položite ruke na
obruč upravljača ne primje-
njujući pritom nikakvu silu,
izravnim pogledom provje-
rite prostor ispred i oko vo-
zila, a zatim krenite lagano
prema naprijed, prilagođava-
jući brzinu vozila pritiskom na
papučicu kočnice. Nakon to-
ga oglasit će se zvučni signal
visoke frekvencije i istovre-
meno zasvijetliti pokazivač
na mjeraču, nakon čega će
sustav pomoći započeti s
djelovanjem.
S početkom automatskog zakretanja obruča upravljača na
ekranu se pojavljuje odgovarajući radni prikaz (s. 419) i
pokazivač razine pomoći (s. 419).
Za prekid djelovanja sustava pomoći pritisnite prekidač S-IPA.
U slučaju prevelike brzine vozila sustav pomoći oglasit će se
oštrim zvučnim signalom i njegovo djelovanje bit će prekinuto.
U slučaju da se, nakon što je sustav pomoći već započeo s
djelovanjem, pokaže kako je parkirno mjesto preusko, sustav
pomoći oglasit će se oštrim zvučnim signalom i njegovo djelo-
vanje bit će prekinuto.
Kad čujete jednoličan zvučni
signal, a na prikazu se po-
javi znak za zaustavljanje
(s. 419), zaustavite vozilo.
Prebacite mjenjač u položaj R.
2
3
4

4244-5. Korištenje sustava pomoći u vožnji

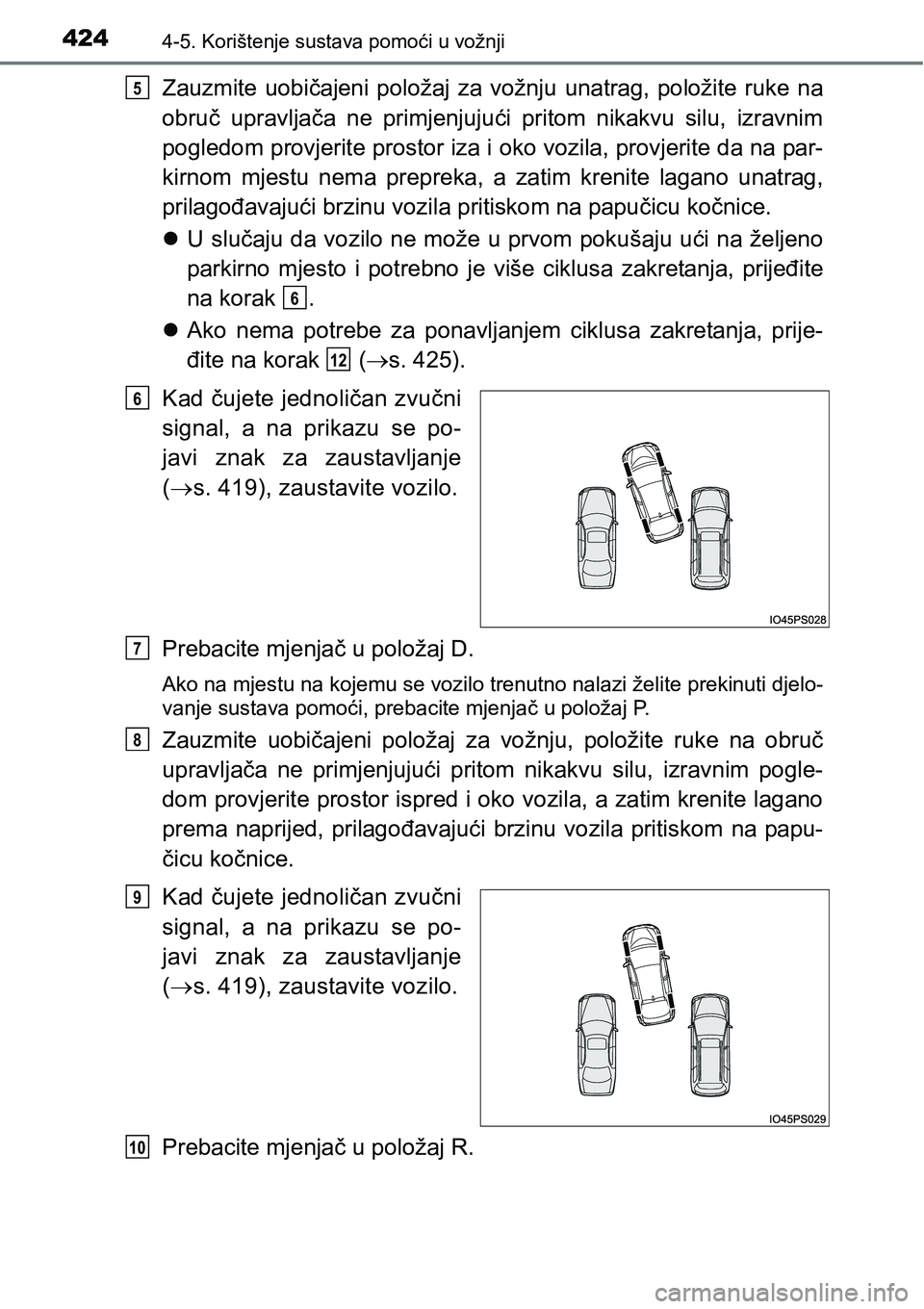

Zauzmite uobičajeni položaj za vožnju unatrag, položite ruke na
obruč upravljača ne primjenjujući pritom nikakvu silu, izravnim
pogledom provjerite prostor iza i oko vozila, provjerite da na par-
kirnom mjestu nema prepreka, a zatim krenite lagano unatrag,
prilagođavajući brzinu vozila pritiskom na papučicu kočnice.
U slučaju da vozilo ne može u prvom pokušaju ući na željeno
parkirno mjesto i potrebno je više ciklusa zakretanja, prijeđite
na korak .
Ako nema potrebe za ponavljanjem ciklusa zakretanja, prije-
đite na korak (s. 425).
Kad čujete jednoličan zvučni
signal, a na prikazu se po-
javi znak za zaustavljanje
(s. 419), zaustavite vozilo.
Prebacite mjenjač u položaj D.
Ako na mjestu na kojemu se vozilo trenutno nalazi želite prekinuti djelo-
vanje sustava pomoći, prebacite mjenjač u položaj P.
Zauzmite uobičajeni položaj za vožnju, položite ruke na obruč
upravljača ne primjenjujući pritom nikakvu silu, izravnim pogle-
dom provjerite prostor ispred i oko vozila, a zatim krenite lagano
prema naprijed, prilagođavajući brzinu vozila pritiskom na papu-
čicu kočnice.
Kad čujete jednoličan zvučni
signal, a na prikazu se po-
javi znak za zaustavljanje
(s. 419), zaustavite vozilo.
Prebacite mjenjač u položaj R.
5
6
12
6
7
8
9
10
