2017 TOYOTA PRIUS Upute Za Rukovanje (in Croatian)

3854-5. Korištenje sustava pomoći u vožnji
4
Vožnja

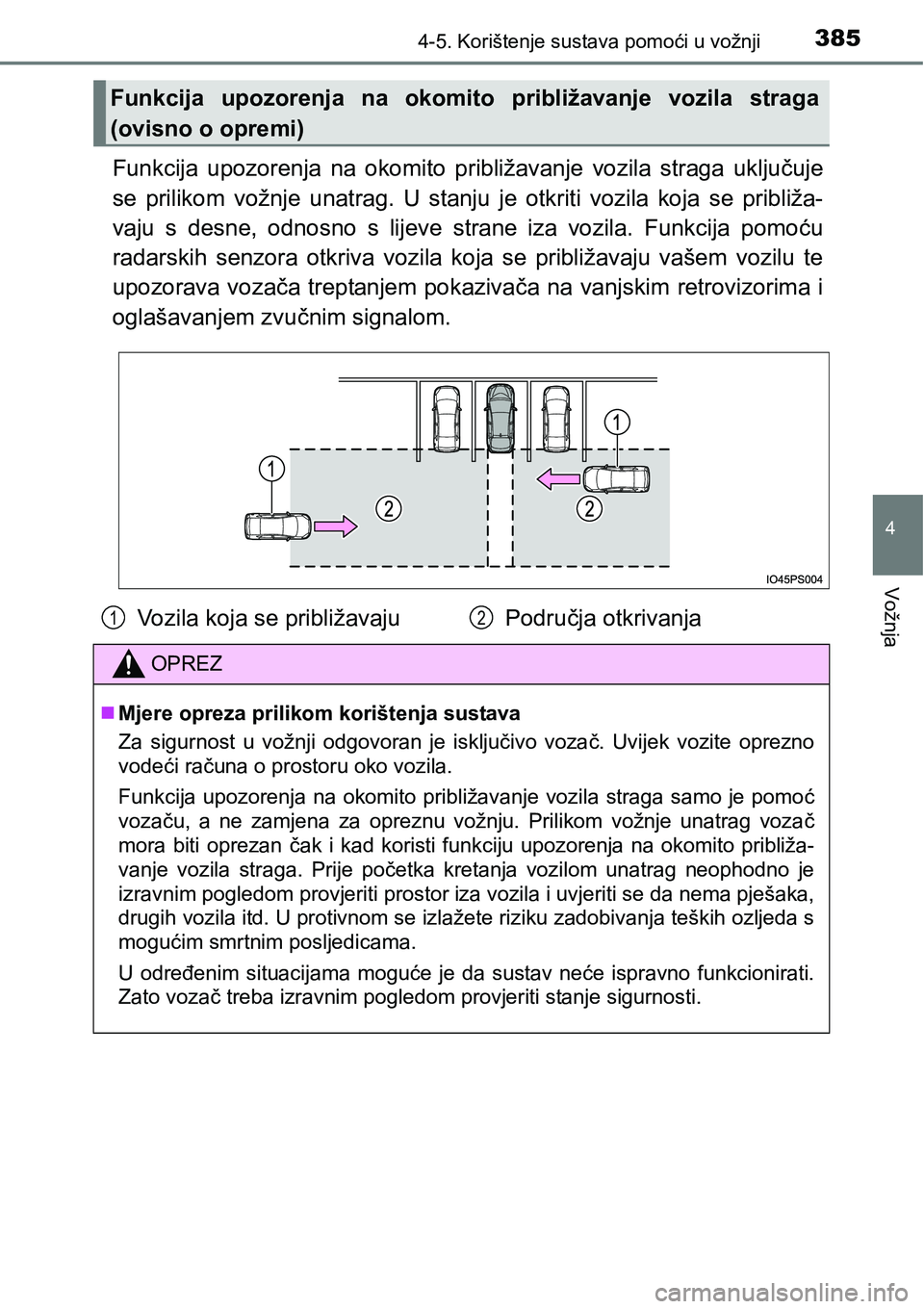

Funkcija upozorenja na okomito približavanje vozila straga uključuje
se prilikom vožnje unatrag. U stanju je otkriti vozila koja se približa-
vaju s desne, odnosno s lijeve strane iza vozila. Funkcija pomoću
radarskih senzora otkriva vozila koja se približavaju vašem vozilu te
upozorava vozača treptanjem pokazivača na vanjskim retrovizorima i
oglašavanjem zvučnim signalom.
Funkcija upozorenja na okomito približavanje vozila straga
(ovisno o opremi)
Vozila koja se približavaju Područja otkrivanja
OPREZ
Mjere opreza prilikom korištenja sustava
Za sigurnost u vožnji odgovoran je isključivo vozač. Uvijek vozite oprezno
vodeći računa o prostoru oko vozila.
Funkcija upozorenja na okomito približavanje vozila straga samo je pomoć
vozaču, a ne zamjena za opreznu vožnju. Prilikom vožnje unatrag vozač
mora biti oprezan čak i kad koristi funkciju upozorenja na okomito približa-
vanje vozila straga. Prije početka kretanja vozilom unatrag neophodno je
izravnim pogledom provjeriti prostor iza vozila i uvjeriti se da nema pješaka,
drugih vozila itd. U protivnom se izlažete riziku zadobivanja teških ozljeda s
mogućim smrtnim posljedicama.
U određenim situacijama moguće je da sustav neće ispravno funkcionirati.
Zato vozač treba izravnim pogledom provjeriti stanje sigurnosti.
12

3864-5. Korištenje sustava pomoći u vožnji

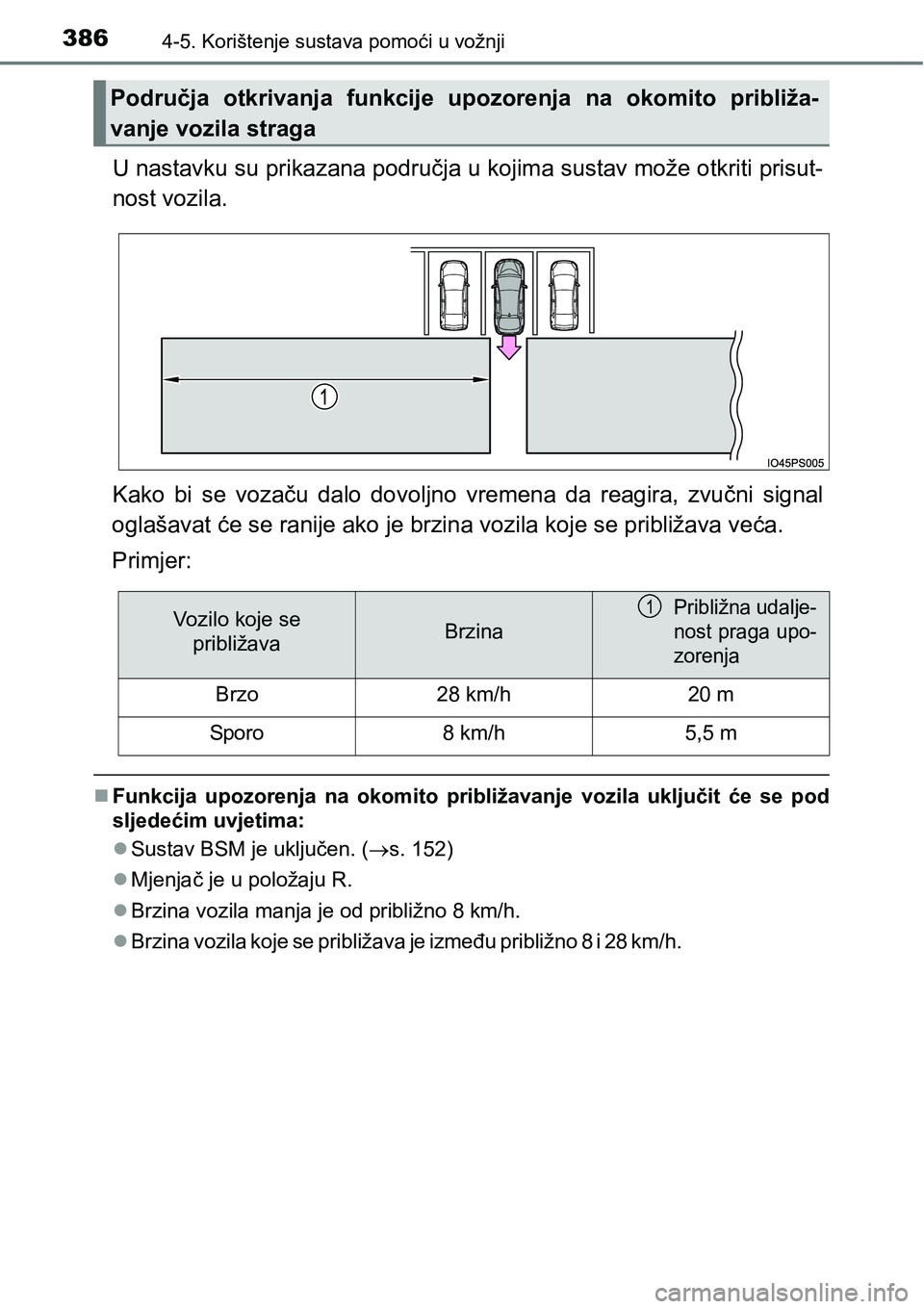

U nastavku su prikazana područja u kojima sustav može otkriti prisut-
nost vozila.
Kako bi se vozaču dalo dovoljno vremena da reagira, zvučni signal
oglašavat će se ranije ako je brzina vozila koje se približava veća.
Primjer:
Funkcija upozorenja na okomito približavanje vozila uključit će se pod
sljedećim uvjetima:
Sustav BSM je uključen. (s. 152)
Mjenjač je u položaju R.
Brzina vozila manja je od približno 8 km/h.
Brzina vozila koje se približava je između približno 8 i 28 km/h.
Područja otkrivanja funkcije upozorenja na okomito približa-
vanje vozila straga
Vozilo koje se
približavaBrzina
Približna udalje-
nost praga upo-
zorenja
Brzo28 km/h20 m
Sporo8 km/h5,5 m
1

3874-5. Korištenje sustava pomoći u vožnji
4
Vožnja

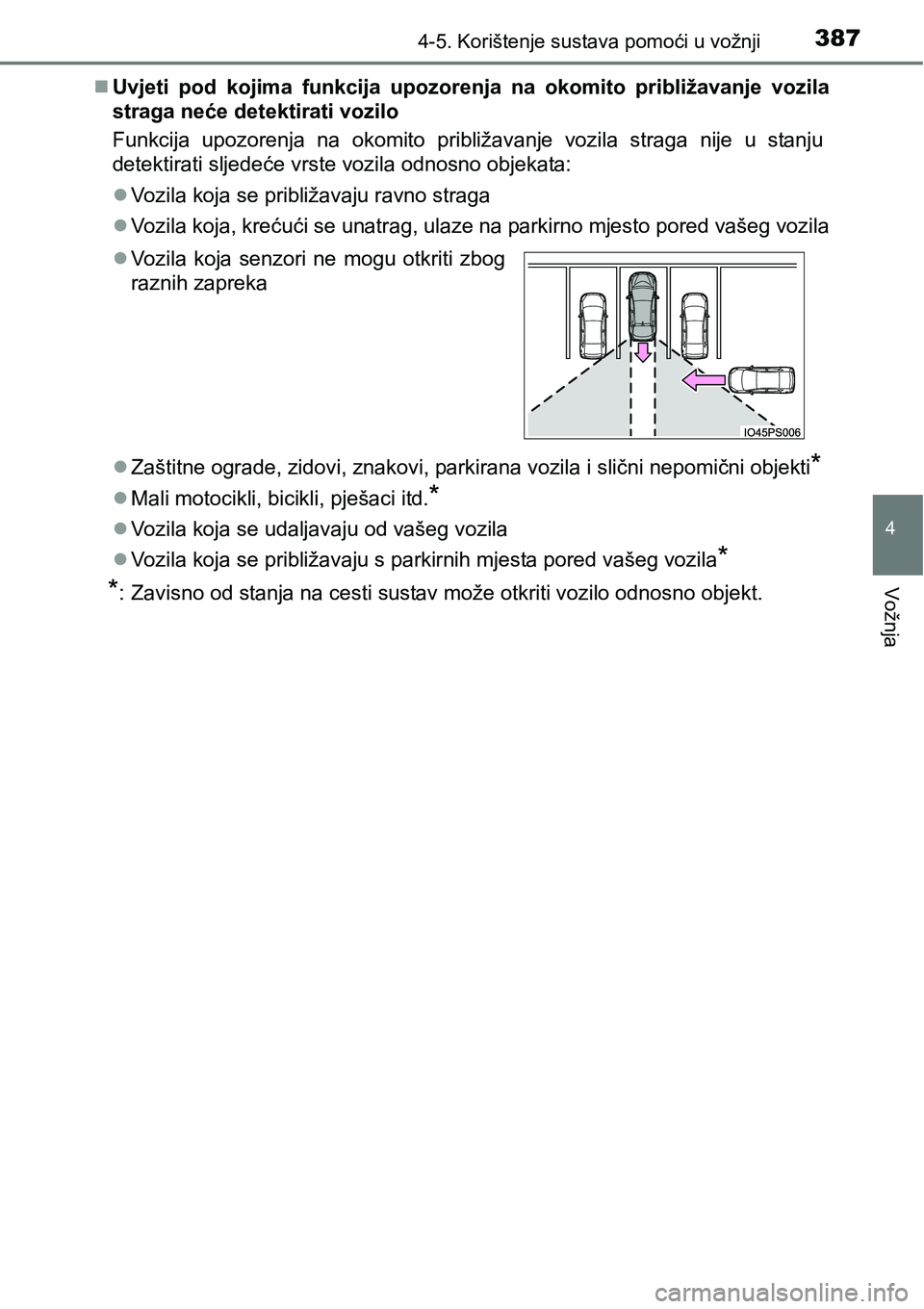

Uvjeti pod kojima funkcija upozorenja na okomito približavanje vozila
straga neće detektirati vozilo
Funkcija upozorenja na okomito približavanje vozila straga nije u stanju
detektirati sljedeće vrste vozila odnosno objekata:
Vozila koja se približavaju ravno straga
Vozila koja, krećući se unatrag, ulaze na parkirno mjesto pored vašeg vozila
Zaštitne ograde, zidovi, znakovi, parkirana vozila i slični nepomični objekti
*
Mali motocikli, bicikli, pješaci itd.*
Vozila koja se udaljavaju od vašeg vozila
Vozila koja se približavaju s parkirnih mjesta pored vašeg vozila
*
*
: Zavisno od stanja na cesti sustav može otkriti vozilo odnosno objekt. Vozila koja senzori ne mogu otkriti zbog
raznih zapreka

3884-5. Korištenje sustava pomoći u vožnji

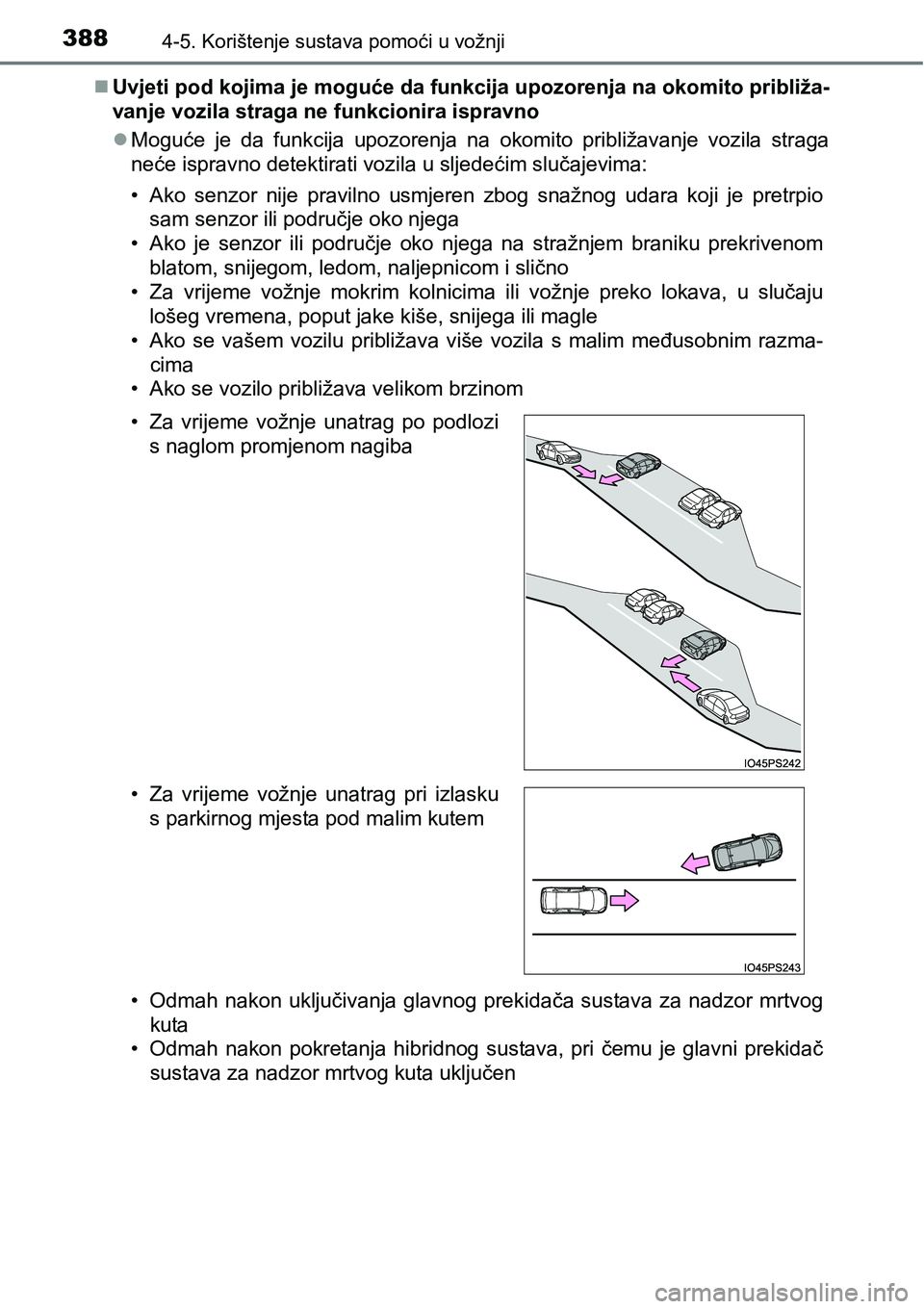

Uvjeti pod kojima je moguće da funkcija upozorenja na okomito približa-
vanje vozila straga ne funkcionira ispravno
Moguće je da funkcija upozorenja na okomito približavanje vozila straga
neće ispravno detektirati vozila u sljedećim slučajevima:
• Ako senzor nije pravilno usmjeren zbog snažnog udara koji je pretrpio
sam senzor ili područje oko njega
• Ako je senzor ili područje oko njega na stražnjem braniku prekrivenom
blatom, snijegom, ledom, naljepnicom i slično
• Za vrijeme vožnje mokrim kolnicima ili vožnje preko lokava, u slučaju
lošeg vremena, poput jake kiše, snijega ili magle
• Ako se vašem vozilu približava više vozila s malim međusobnim razma-
cima
• Ako se vozilo približava velikom brzinom
• Odmah nakon uključivanja glavnog prekidača sustava za nadzor mrtvog
kuta
• Odmah nakon pokretanja hibridnog sustava, pri čemu je glavni prekidač
sustava za nadzor mrtvog kuta uključen • Za vrijeme vožnje unatrag po podlozi
s naglom promjenom nagiba
• Za vrijeme vožnje unatrag pri izlasku
s parkirnog mjesta pod malim kutem

3894-5. Korištenje sustava pomoći u vožnji
4
Vožnja

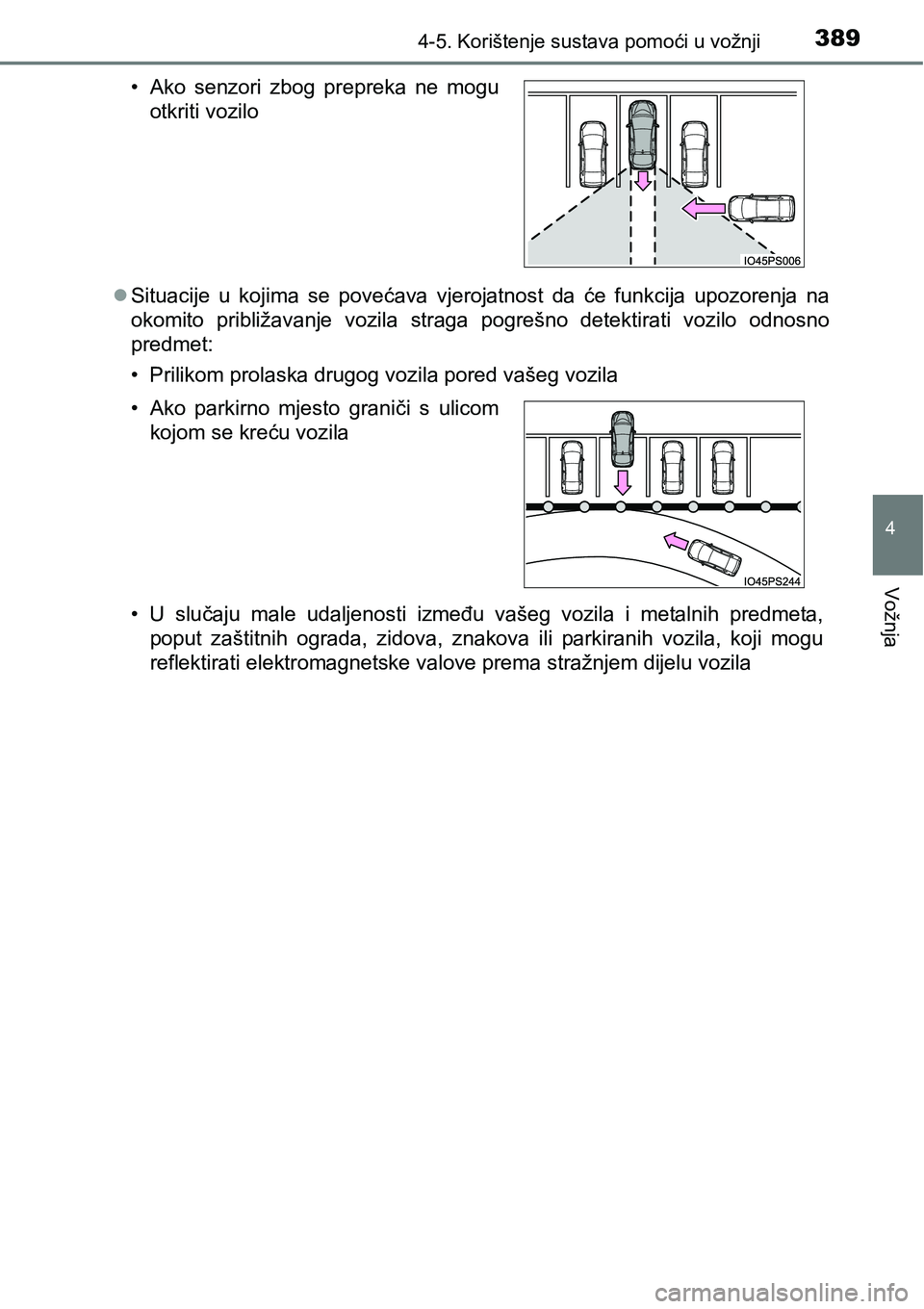

Situacije u kojima se povećava vjerojatnost da će funkcija upozorenja na
okomito približavanje vozila straga pogrešno detektirati vozilo odnosno
predmet:
• Prilikom prolaska drugog vozila pored vašeg vozila
• U slučaju male udaljenosti između vašeg vozila i metalnih predmeta,
poput zaštitnih ograda, zidova, znakova ili parkiranih vozila, koji mogu
reflektirati elektromagnetske valove prema stražnjem dijelu vozila • Ako senzori zbog prepreka ne mogu
otkriti vozilo
• Ako parkirno mjesto graniči s ulicom
kojom se kreću vozila

3904-5. Korištenje sustava pomoći u vožnji

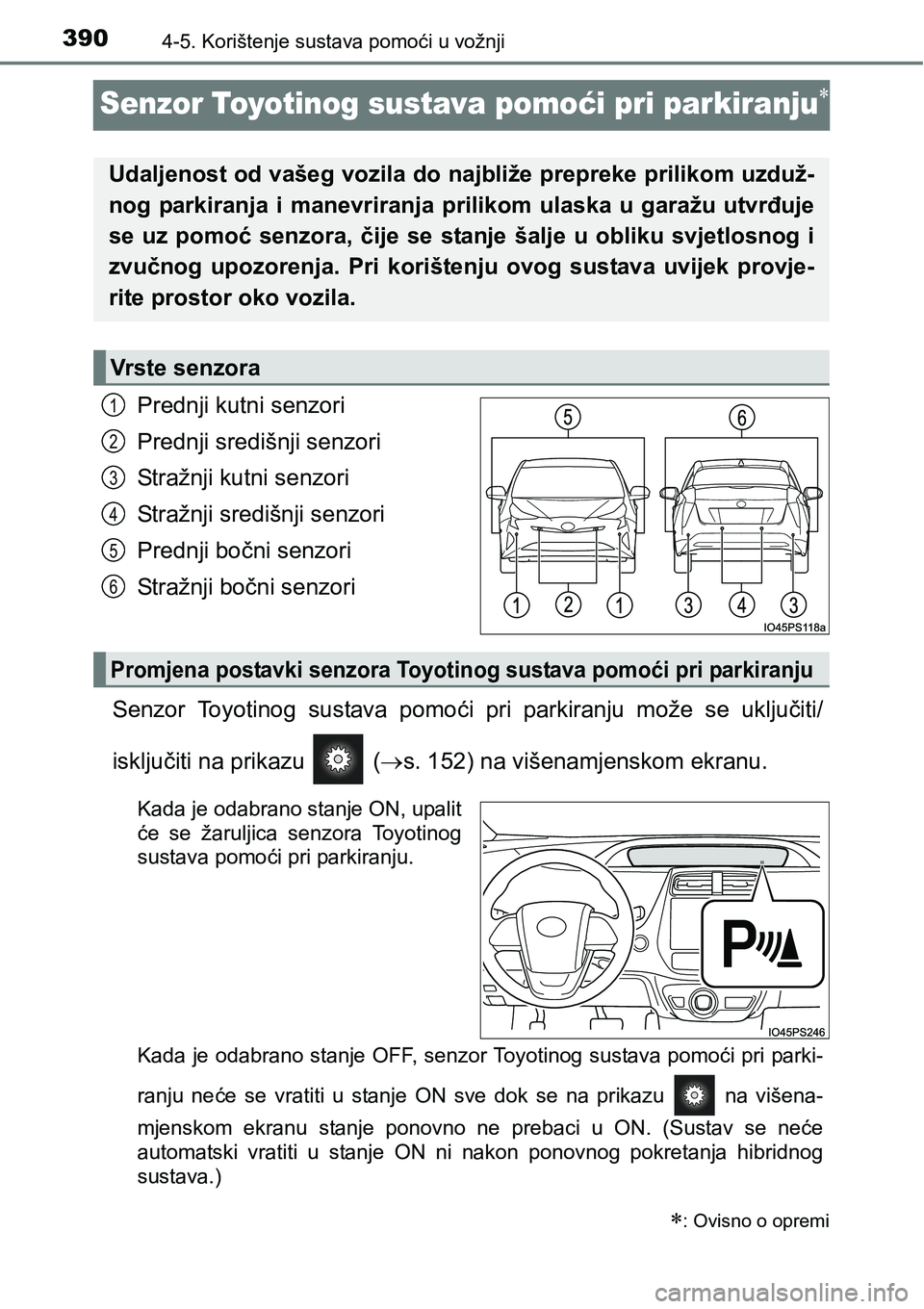

Senzor Toyotinog sustava pomoći pri parkiranju
Prednji kutni senzori
Prednji središnji senzori
Stražnji kutni senzori
Stražnji središnji senzori
Prednji bočni senzori
Stražnji bočni senzori
Senzor Toyotinog sustava pomoći pri parkiranju može se uključiti/
isključiti na prikazu (s. 152) na višenamjenskom ekranu.
Kada je odabrano stanje ON, upalit
će se žaruljica senzora Toyotinog
sustava pomoći pri parkiranju.
Kada je odabrano stanje OFF, senzor Toyotinog sustava pomoći pri parki-
ranju neće se vratiti u stanje ON sve dok se na prikazu na višena-
mjenskom ekranu stanje ponovno ne prebaci u ON. (Sustav se neće
automatski vratiti u stanje ON ni nakon ponovnog pokretanja hibridnog
sustava.)
: Ovisno o opremi
Udaljenost od vašeg vozila do najbliže prepreke prilikom uzduž-
nog parkiranja i manevriranja prilikom ulaska u garažu utvrđuje
se uz pomoć senzora, čije se stanje šalje u obliku svjetlosnog i
zvučnog upozorenja. Pri korištenju ovog sustava uvijek provje-
rite prostor oko vozila.
Vrste senzora
1
2
3
4
5
6
Promjena postavki senzora Toyotinog sustava pomoći pri parkiranju

3914-5. Korištenje sustava pomoći u vožnji
4
Vožnja

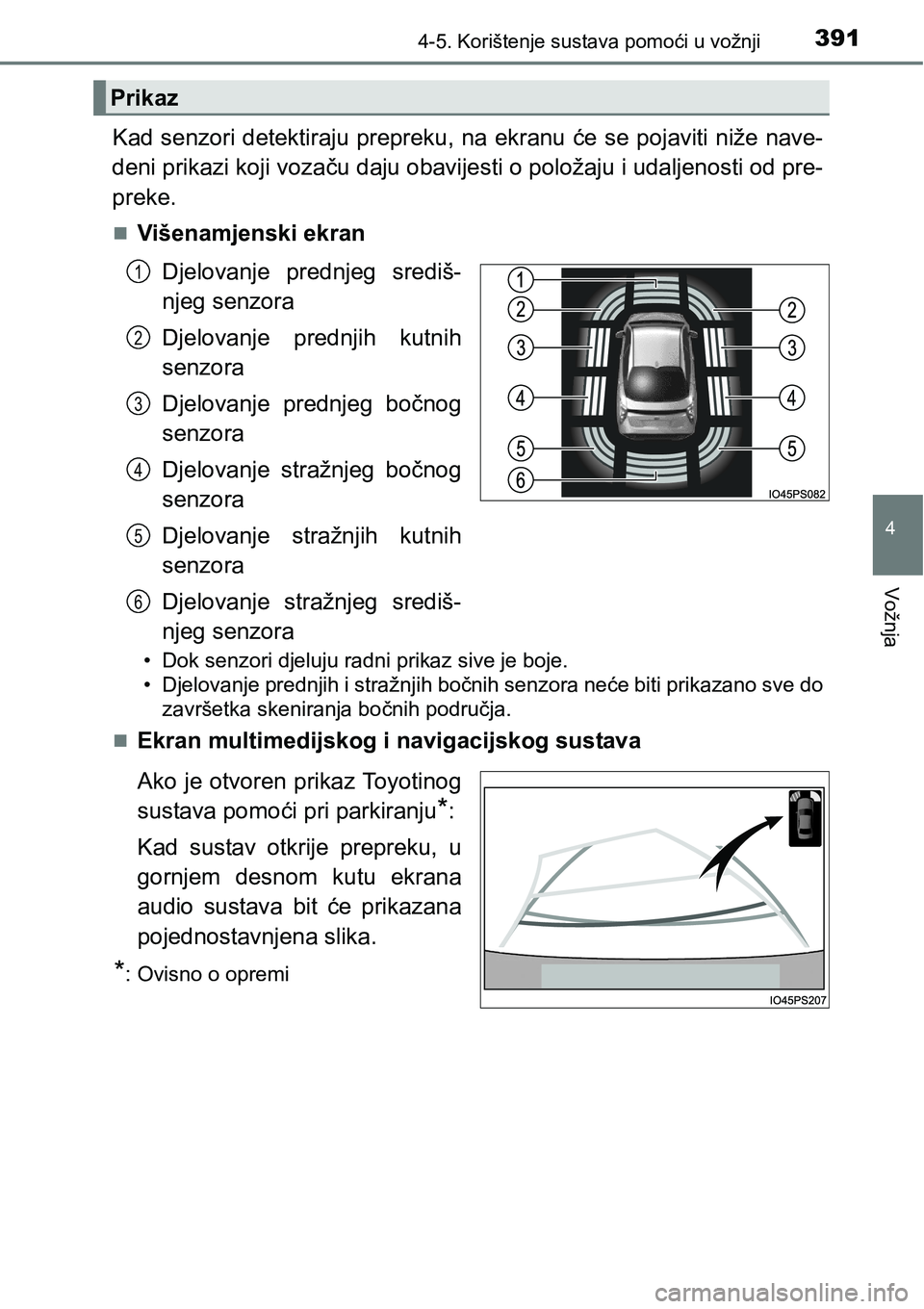

Kad senzori detektiraju prepreku, na ekranu će se pojaviti niže nave-
deni prikazi koji vozaču daju obavijesti o položaju i udaljenosti od pre-
preke.
Višenamjenski ekran
Djelovanje prednjeg središ-
njeg senzora
Djelovanje prednjih kutnih
senzora
Djelovanje prednjeg bočnog
senzora
Djelovanje stražnjeg bočnog
senzora
Djelovanje stražnjih kutnih
senzora
Djelovanje stražnjeg središ-
njeg senzora
• Dok senzori djeluju radni prikaz sive je boje.
• Djelovanje prednjih i stražnjih bočnih senzora neće biti prikazano sve do
završetka skeniranja bočnih područja.

Ekran multimedijskog i navigacijskog sustava
Ako je otvoren prikaz Toyotinog
sustava pomoći pri parkiranju
*:
Kad sustav otkrije prepreku, u
gornjem desnom kutu ekrana
audio sustava bit će prikazana
pojednostavnjena slika.
*: Ovisno o opremi
Prikaz
1
2
3
4
5
6

3924-5. Korištenje sustava pomoći u vožnji

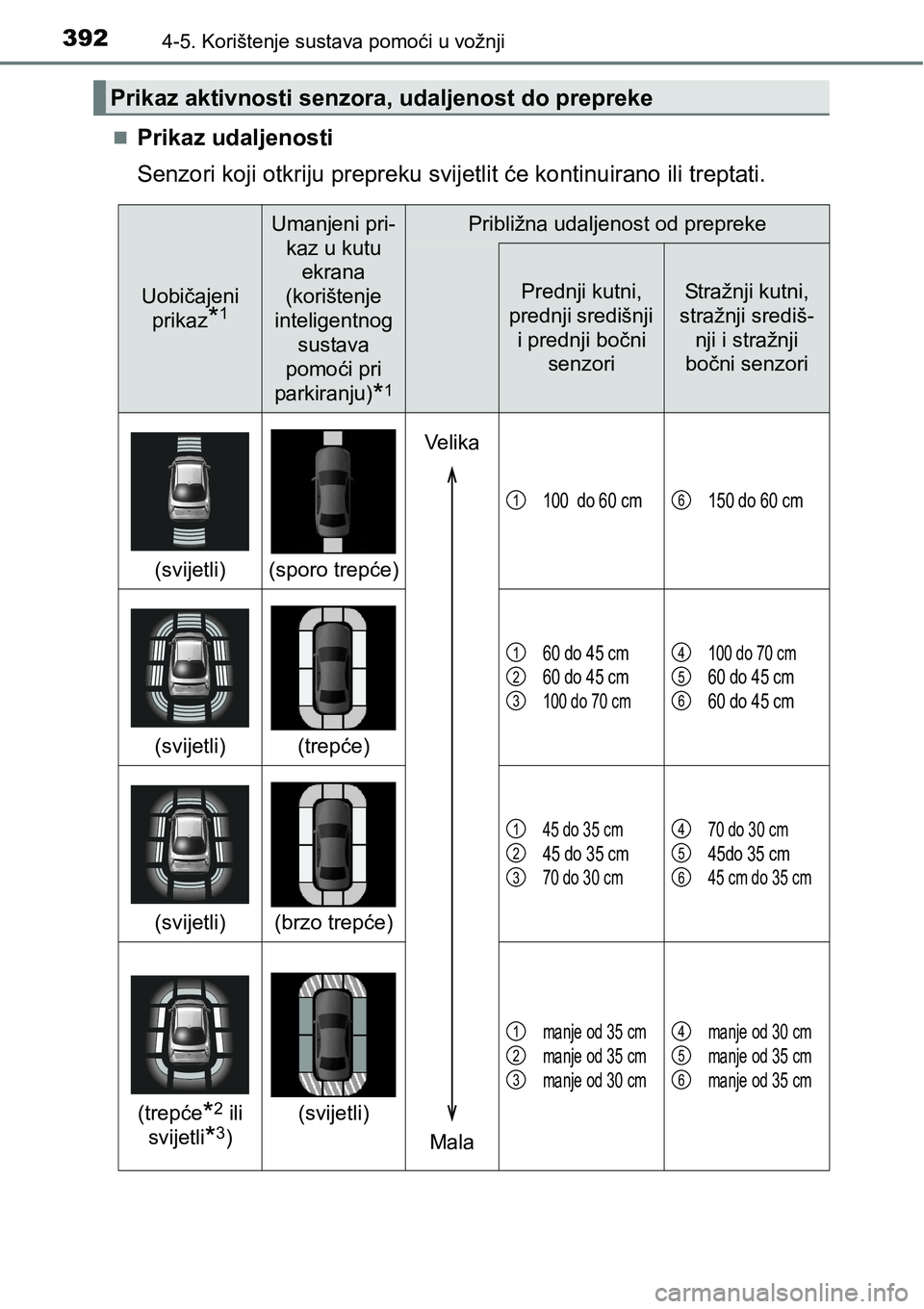

Prikaz udaljenosti
Senzori koji otkriju prepreku svijetlit će kontinuirano ili treptati.
Prikaz aktivnosti senzora, udaljenost do prepreke
Uobičajeni
prikaz
*1
Umanjeni pri-
kaz u kutu
ekrana
(korištenje
inteligentnog
sustava
pomoći pri
parkiranju)
*1
Približna udaljenost od prepreke
Prednji kutni,
prednji središnji
i prednji bočni
senzoriStražnji kutni,
stražnji središ-
nji i stražnji
bočni senzori
(svijetli)(sporo trepće)
100 do 60 cm150 do 60 cm
(svijetli)(trepće)
60 do 45 cm
60 do 45 cm
100 do 70 cm
100 do 70 cm
60 do 45 cm
60 do 45 cm
(svijetli)(brzo trepće)
45 do 35 cm
45 do 35 cm
70 do 30 cm
70 do 30 cm
45do 35 cm
45 cm do 35 cm
(trepće*2 ili
svijetli
*3)
(svijetli)
manje od 35 cm
manje od 35 cm
manje od 30 cmmanje od 30 cm
manje od 35 cm
manje od 35 cm
Ve l i k a
Mala
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
