2017 TOYOTA PRIUS Upute Za Rukovanje (in Croatian)

657

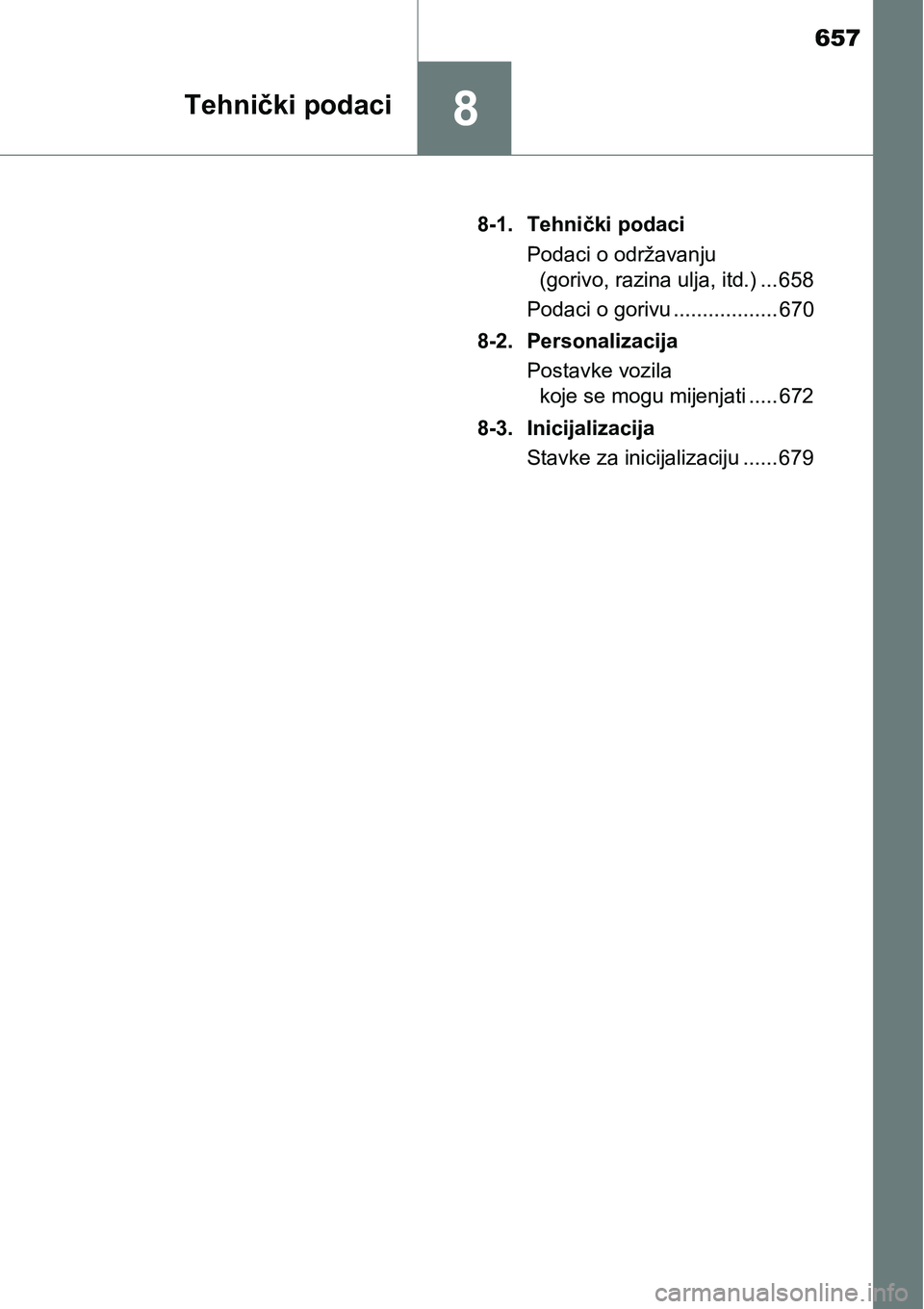

8Tehnički podaci
8-1. Tehnički podaci
Podaci o održavanju
(gorivo, razina ulja, itd.) ... 658
Podaci o gorivu .................. 670
8-2. Personalizacija
Postavke vozila
koje se mogu mijenjati ..... 672
8-3. Inicijalizacija
Stavke za inicijalizaciju ...... 679

6588-1. Tehnički podaci
Podaci o održavanju (gorivo, razina ulja, itd.)
*1: Neopterećeno vozilo
*2: Vozila s gumama od 15”
*3: Vozila s gumama od 17“
*4: Vozila s mogućnošću vuče prikolice. (s. 249)
Dimenzije i težine
Ukupna dužina4540 mm
Ukupna širina1760 mm
Ukupna visina*11475 mm
Međuosovinski razmak2700 mm
Razmak kotača*1
Sprijeda1530 mm*2
1510 mm*3
Straga1545 mm*2
1525 mm*3
Ukupna masa vozila1790 kg
Najveće dopušteno
opterećenje osovineSprijeda1020 kg
Straga975 kg
Vertikalno opterećenje na kuki*460 kg
Dopuštena masa
prikolice
*4
Bez kočnica725 kgS kočnicama

6598-1. Tehnički podaci
8
Tehnički podaci

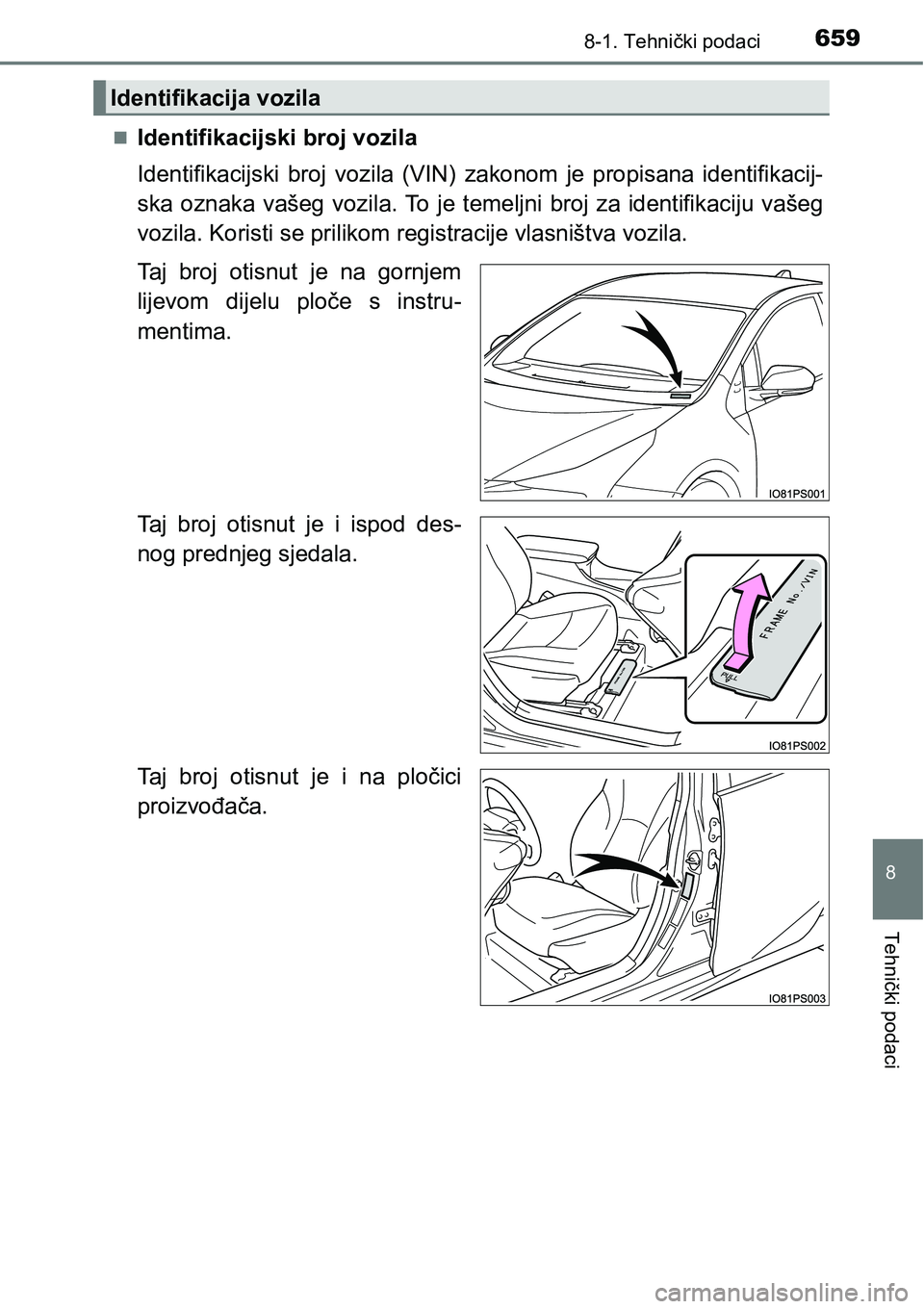

Identifikacijski broj vozila
Identifikacijski broj vozila (VIN) zakonom je propisana identifikacij-
ska oznaka vašeg vozila. To je temeljni broj za identifikaciju vašeg
vozila. Koristi se prilikom registracije vlasništva vozila.
Taj broj otisnut je na gornjem
lijevom dijelu ploče s instru-
mentima.
Taj broj otisnut je i ispod des-
nog prednjeg sjedala.
Taj broj otisnut je i na pločici
proizvođača.
Identifikacija vozila

6608-1. Tehnički podaci

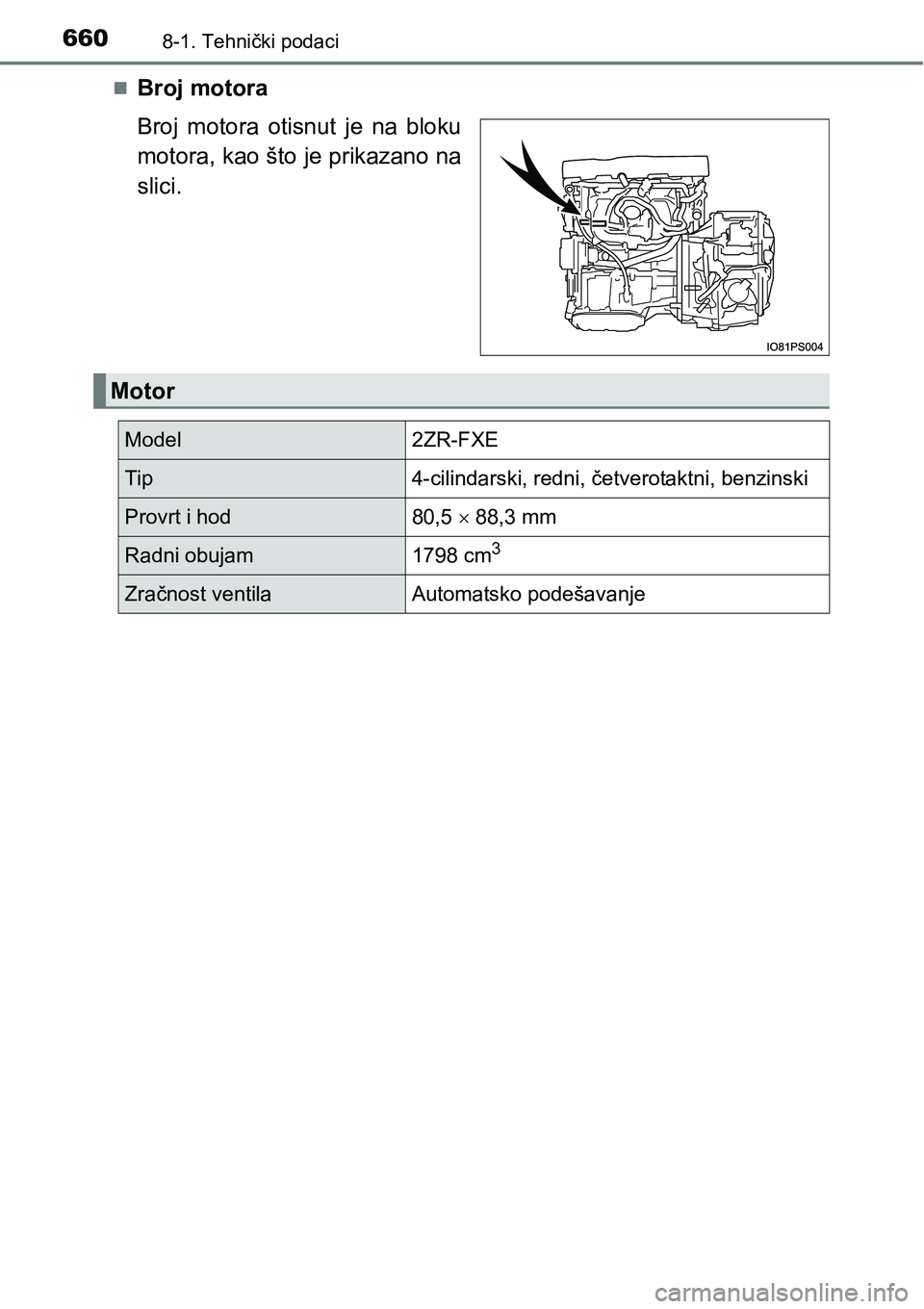

Broj motora
Broj motora otisnut je na bloku
motora, kao što je prikazano na
slici.
Motor
Model2ZR-FXE
Tip4-cilindarski, redni, četverotaktni, benzinski
Provrt i hod80,5  88,3 mm
Radni obujam1798 cm3
Zračnost ventilaAutomatsko podešavanje

6618-1. Tehnički podaci
8
Tehnički podaci

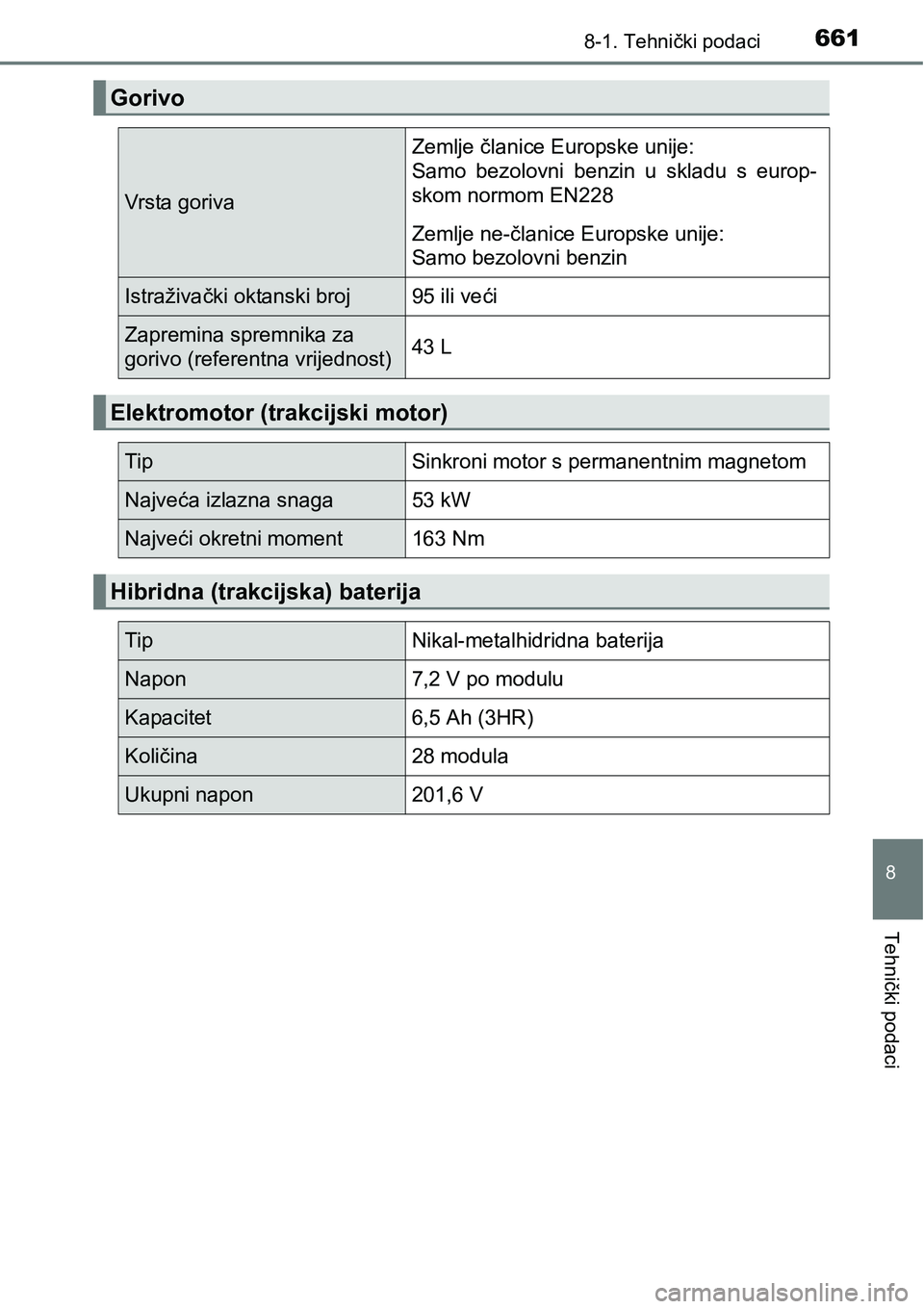

Gorivo
Vrsta goriva
Zemlje članice Europske unije:
Samo bezolovni benzin u skladu s europ-
skom normom EN228
Zemlje ne-članice Europske unije:
Samo bezolovni benzin
Istraživački oktanski broj95 ili veći
Zapremina spremnika za
gorivo (referentna vrijednost)43 L
Elektromotor (trakcijski motor)
TipSinkroni motor s permanentnim magnetom
Najveća izlazna snaga53 kW
Najveći okretni moment163 Nm
Hibridna (trakcijska) baterija
TipNikal-metalhidridna baterija
Napon7,2 V po modulu
Kapacitet6,5 Ah (3HR)
Količina28 modula
Ukupni napon201,6 V

6628-1. Tehnički podaci

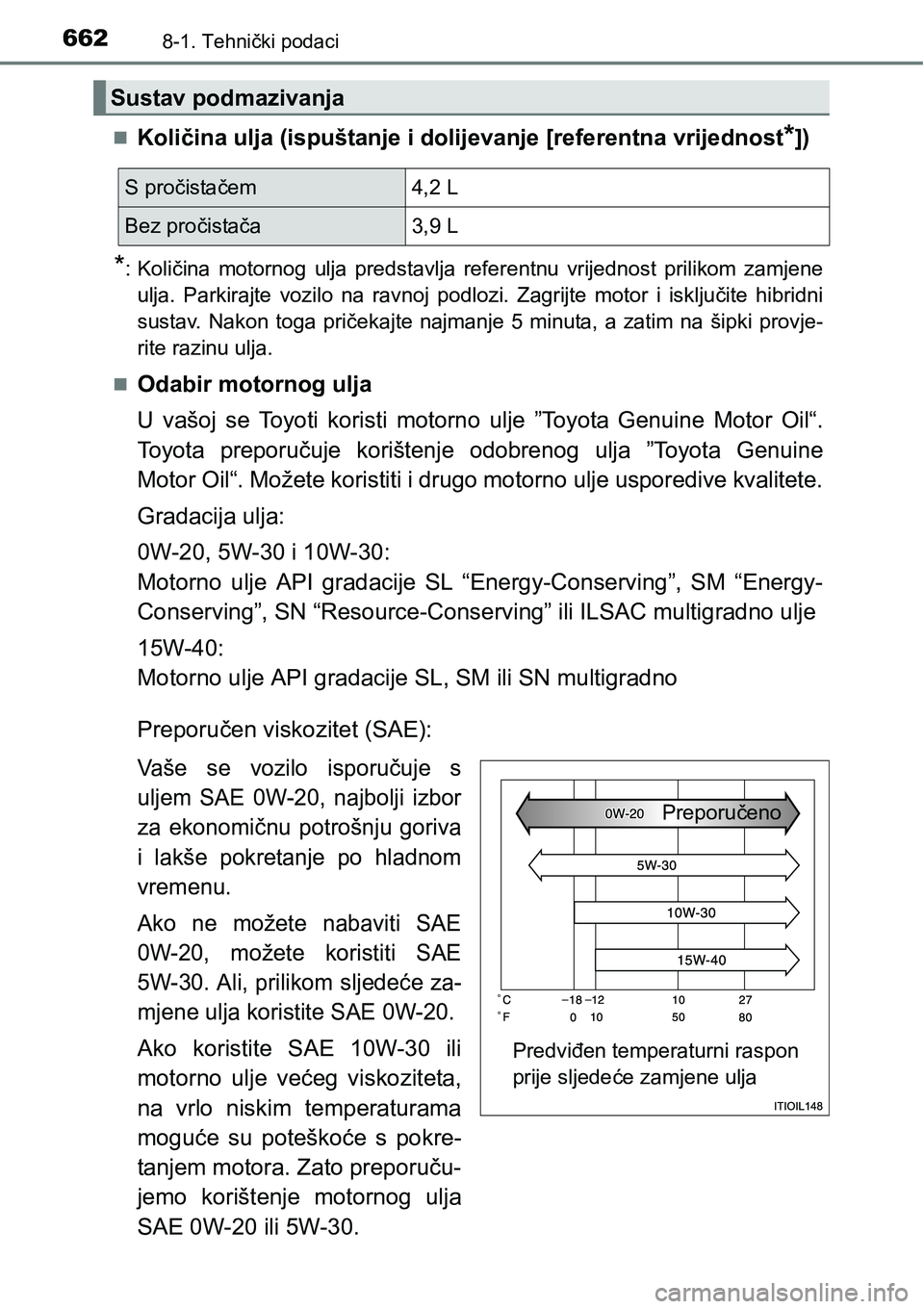

Količina ulja (ispuštanje i dolijevanje [referentna vrijednost*])
*:Količina motornog ulja predstavlja referentnu vrijednost prilikom zamjene
ulja. Parkirajte vozilo na ravnoj podlozi. Zagrijte motor i isključite hibridni
sustav. Nakon toga pričekajte najmanje 5 minuta, a zatim na šipki provje-
rite razinu ulja.

Odabir motornog ulja
U vašoj se Toyoti koristi motorno ulje ”Toyota Genuine Motor Oil“.
Toyota preporučuje korištenje odobrenog ulja ”Toyota Genuine
Motor Oil“. Možete koristiti i drugo motorno ulje usporedive kvalitete.
Gradacija ulja:
0W-20, 5W-30 i 10W-30:
Motorno ulje API gradacije SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” ili ILSAC multigradno ulje
15W-40:
Motorno ulje API gradacije SL, SM ili SN multigradno
Preporučen viskozitet (SAE):
Vaše se vozilo isporučuje s
uljem SAE 0W-20, najbolji izbor
za ekonomičnu potrošnju goriva
i lakše pokretanje po hladnom
vremenu.
Ako ne možete nabaviti SAE
0W-20, možete koristiti SAE
5W-30. Ali, prilikom sljedeće za-
mjene ulja koristite SAE 0W-20.
Ako koristite SAE 10W-30 ili
motorno ulje većeg viskoziteta,
na vrlo niskim temperaturama
moguće su poteškoće s pokre-
tanjem motora. Zato preporuču-
jemo korištenje motornog ulja
SAE 0W-20 ili 5W-30.
Sustav podmazivanja
S pročistačem4,2 L
Bez pročistača3,9 L
Predviđen temperaturni raspon
prije sljedeće zamjene uljaPreporučeno

6638-1. Tehnički podaci
8
Tehnički podaci
Viskozitet ulja (0W-20 uzet je kao primjer):
• U oznaci 0W-20 dio 0W označava karakteristiku ulja koje omogu-
ćuje pokretanje na niskim temperaturama. Ulja s niskom vrijed-
nošću ispred W omogućuju lakše pokretanje motora po hladnom
vremenu.
• U oznaci 0W-20 broj 20 označava viskozitet ulja na visokim tem-
peraturama. Ulje većeg viskoziteta prikladnije je za vožnju veli-
kim brzinama i u slučaju vrlo velikih opterećenja.
Kako čitati oznake na kantici s uljem:
Na nekim kanticama za ulje nalaze se jedan ili oba zaštićena znaka
API, koji vam olakšavaju odabir odgovarajućeg ulja.
Servisni simbol API
Gornji dio: “API SERVICE SN”
označava kvalitetu ulja prema
standardu API (engl. American
Petroleum Institute).
Središnji dio: “SAE 0W-20”
označava gradaciju viskoziteta
SAE.
Donji dio: “Resource-Conser-
ving” označava da ovo ulje do-
prinosi štednji goriva i zaštiti
okoliša.
Certifikacijska oznaka ILSAC
Certifikacijska oznaka ILSAC (engl. International Lubricant Specification
Advisory Committee) otisnuta je na prednjoj strani spremnika.
1
2

6648-1. Tehnički podaci
*:Količina ulja predstavlja referentnu vrijednost.
Ako je potrebna zamjena, obratite se bilo kojem ovlaštenom Toyotinom pro-
dajnom/servisnom centru ili drugom odgovarajuće osposobljenom i oprem-
ljenom servisu.

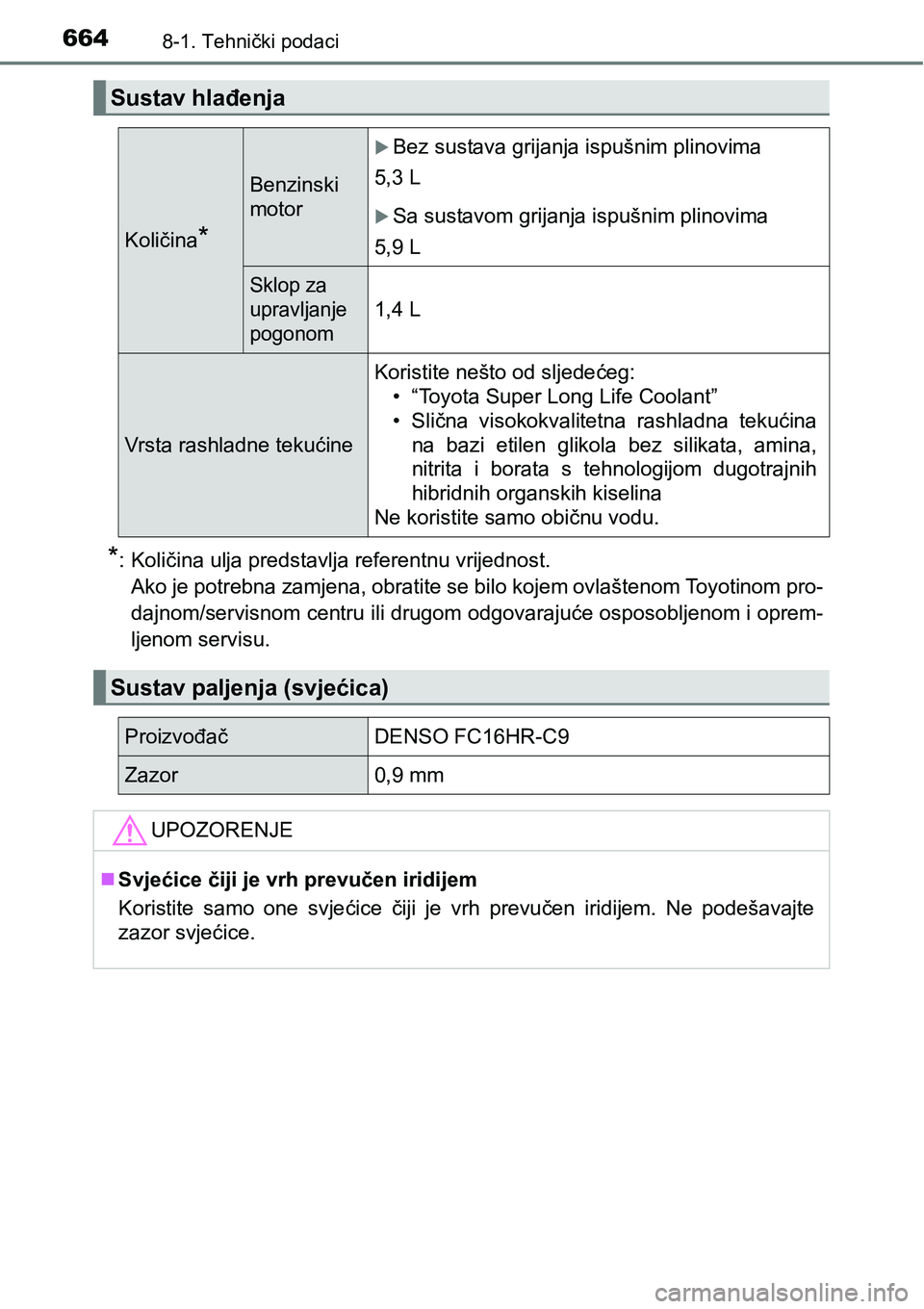

Sustav hlađenja
Količina*
Benzinski
motor
Bez sustava grijanja ispušnim plinovima
5,3 L
Sa sustavom grijanja ispušnim plinovima
5,9 L
Sklop za
upravljanje
pogonom
1,4 L
Vrsta rashladne tekućine
Koristite nešto od sljedećeg:
• “Toyota Super Long Life Coolant”
•Slična visokokvalitetna rashladna tekućina
na bazi etilen glikola bez silikata, amina,
nitrita i borata s tehnologijom dugotrajnih
hibridnih organskih kiselina
Ne koristite samo običnu vodu.
Sustav paljenja (svjećica)
ProizvođačDENSO FC16HR-C9
Zazor0,9 mm
UPOZORENJE
Svjećice čiji je vrh prevučen iridijem
Koristite samo one svjećice čiji je vrh prevučen iridijem. Ne podešavajte
zazor svjećice.
