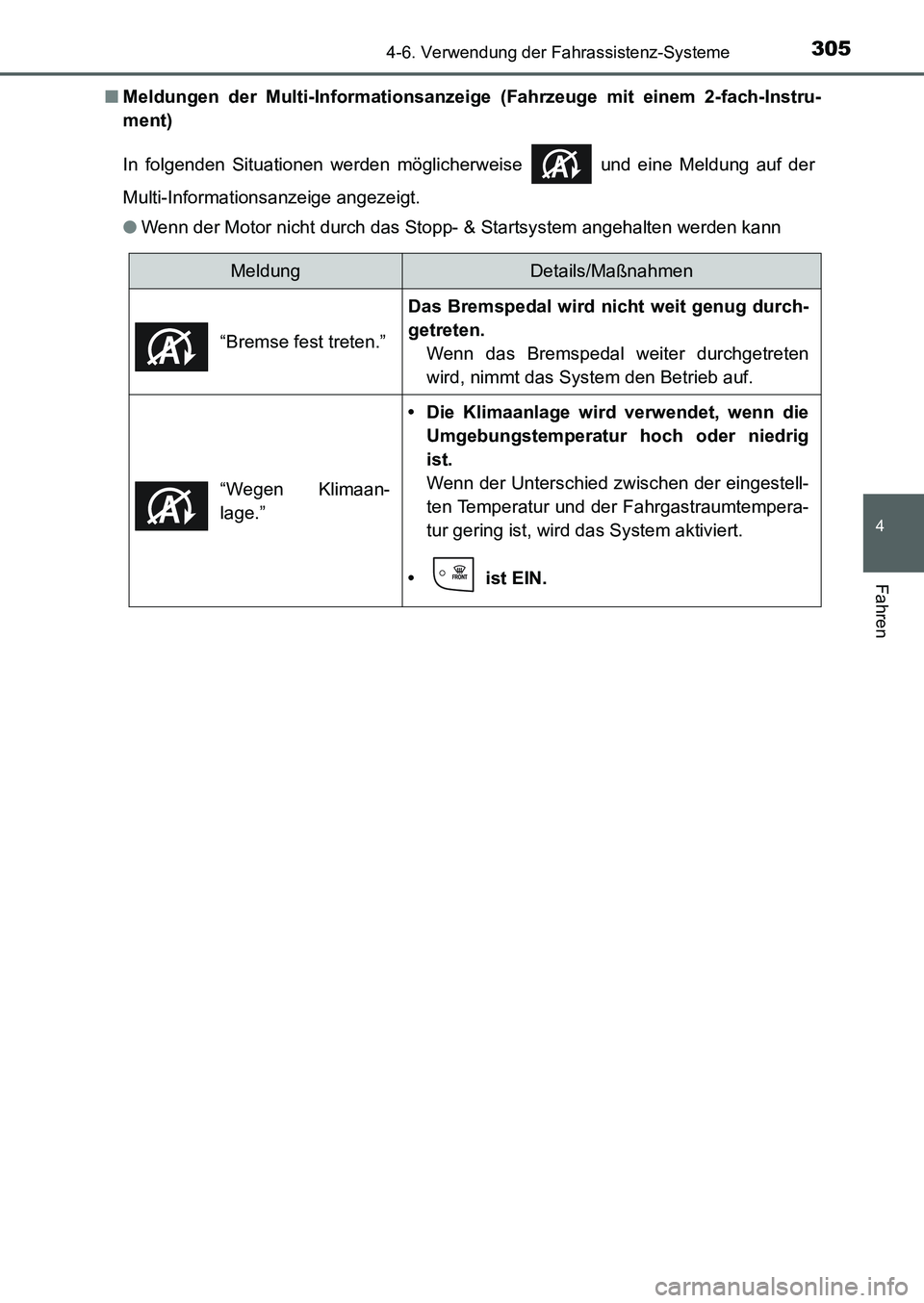

3054-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HB_EM (OM12K99M)■Meldungen der Multi-Informationsanzeige (Fahrzeuge mit einem 2-fach-Instru-
ment)
In folgenden Situationen werden möglicherweise und eine Meldung auf der
Multi-Informationsanzeige angezeigt.
●Wenn der Motor nicht durch das Stopp- & Startsystem angehalten werden kann
MeldungDetails/Maßnahmen
“Bremse fest treten.”
Das Bremspedal wird nicht weit genug durch-
getreten.
Wenn das Bremspedal weiter durchgetreten
wird, nimmt das System den Betrieb auf.
“Wegen Klimaan-
lage.”
• Die Klimaanlage wird verwendet, wenn die
Umgebungstemperatur hoch oder niedrig
ist.
Wenn der Unterschied zwischen der eingestell-
ten Temperatur und der Fahrgastraumtempera-
tur gering ist, wird das System aktiviert.
• ist EIN.
UK AURIS_HB_OM_German_OM12K99M.book 305 ページ ２０１６年６月２８日　火曜日　午後５時５４分

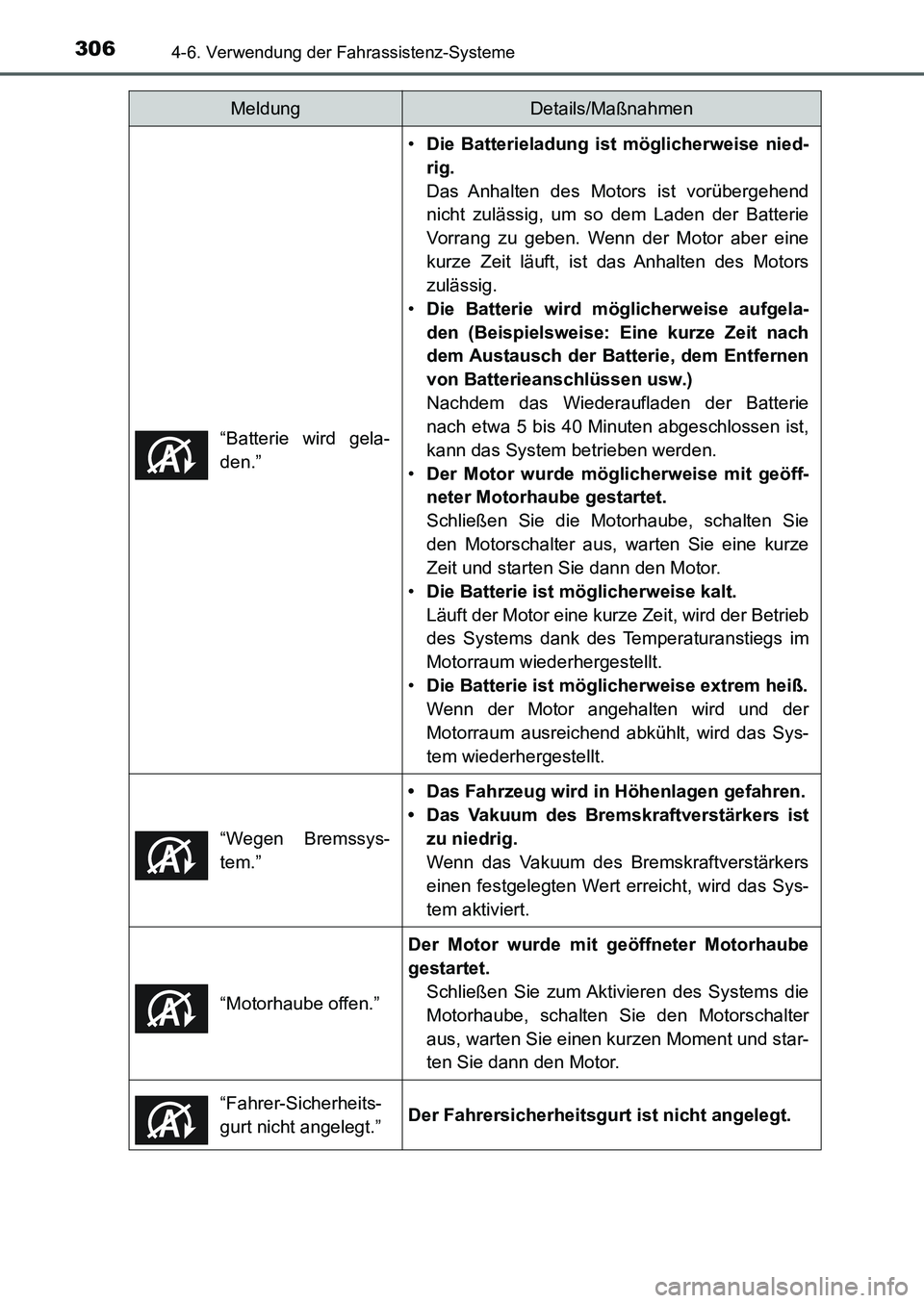

3064-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HB_EM (OM12K99M)“Batterie wird gela-
den.”
•Die Batterieladung ist möglicherweise nied-
rig.
Das Anhalten des Motors ist vorübergehend
nicht zulässig, um so dem Laden der Batterie
Vorrang zu geben. Wenn der Motor aber eine
kurze Zeit läuft, ist das Anhalten des Motors
zulässig.
•Die Batterie wird möglicherweise aufgela-
den (Beispielsweise: Eine kurze Zeit nach
dem Austausch der Batterie, dem Entfernen
von Batterieanschlüssen usw.)
Nachdem das Wiederaufladen der Batterie
nach etwa 5 bis 40 Minuten abgeschlossen ist,
kann das System betrieben werden.
•Der Motor wurde möglicherweise mit geöff-
neter Motorhaube gestartet.
Schließen Sie die Motorhaube, schalten Sie
den Motorschalter aus, warten Sie eine kurze
Zeit und starten Sie dann den Motor.
•Die Batterie ist möglicherweise kalt.
Läuft der Motor eine kurze Zeit, wird der Betrieb
des Systems dank des Temperaturanstiegs im
Motorraum wiederhergestellt.
•Die Batterie ist möglicherweise extrem heiß.
Wenn der Motor angehalten wird und der
Motorraum ausreichend abkühlt, wird das Sys-
tem wiederhergestellt.
“Wegen Bremssys-
tem.”
• Das Fahrzeug wird in Höhenlagen gefahren.
• Das Vakuum des Bremskraftverstärkers ist
zu niedrig.
Wenn das Vakuum des Bremskraftverstärkers
einen festgelegten Wert erreicht, wird das Sys-
tem aktiviert.
“Motorhaube offen.”
Der Motor wurde mit geöffneter Motorhaube
gestartet.
Schließen Sie zum Aktivieren des Systems die
Motorhaube, schalten Sie den Motorschalter
aus, warten Sie einen kurzen Moment und star-
ten Sie dann den Motor.
“Fahrer-Sicherheits-
gurt nicht angelegt.”
Der Fahrersicherheitsgurt ist nicht angelegt.
MeldungDetails/Maßnahmen
UK AURIS_HB_OM_German_OM12K99M.book 306 ページ ２０１６年６月２８日　火曜日　午後５時５４分

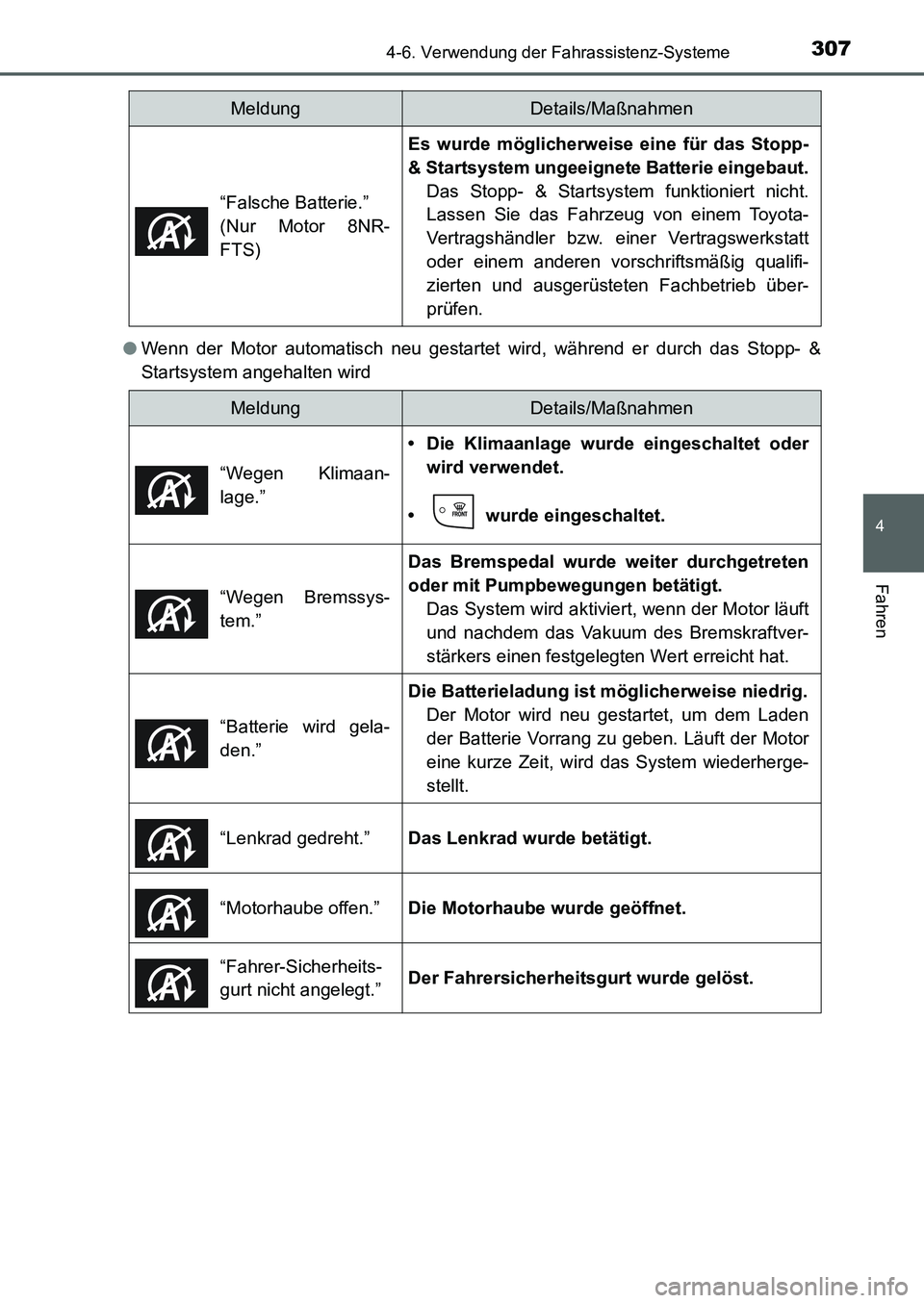

3074-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HB_EM (OM12K99M)●Wenn der Motor automatisch neu gestartet wird, während er durch das Stopp- &
Startsystem angehalten wird“Falsche Batterie.”
(Nur Motor 8NR-
FTS)
Es wurde möglicherweise eine für das Stopp-
& Startsystem ungeeignete Batterie eingebaut.
Das Stopp- & Startsystem funktioniert nicht.
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb über-
prüfen.
MeldungDetails/Maßnahmen
“Wegen Klimaan-
lage.”
• Die Klimaanlage wurde eingeschaltet oder
wird verwendet.
• wurde eingeschaltet.
“Wegen Bremssys-
tem.”
Das Bremspedal wurde weiter durchgetreten
oder mit Pumpbewegungen betätigt.
Das System wird aktiviert, wenn der Motor läuft
und nachdem das Vakuum des Bremskraftver-
stärkers einen festgelegten Wert erreicht hat.
“Batterie wird gela-
den.”
Die Batterieladung ist möglicherweise niedrig.
Der Motor wird neu gestartet, um dem Laden
der Batterie Vorrang zu geben. Läuft der Motor
eine kurze Zeit, wird das System wiederherge-
stellt.
“Lenkrad gedreht.”
Das Lenkrad wurde betätigt.
“Motorhaube offen.”
Die Motorhaube wurde geöffnet.
“Fahrer-Sicherheits-
gurt nicht angelegt.”
Der Fahrersicherheitsgurt wurde gelöst.
MeldungDetails/Maßnahmen
UK AURIS_HB_OM_German_OM12K99M.book 307 ページ ２０１６年６月２８日　火曜日　午後５時５４分

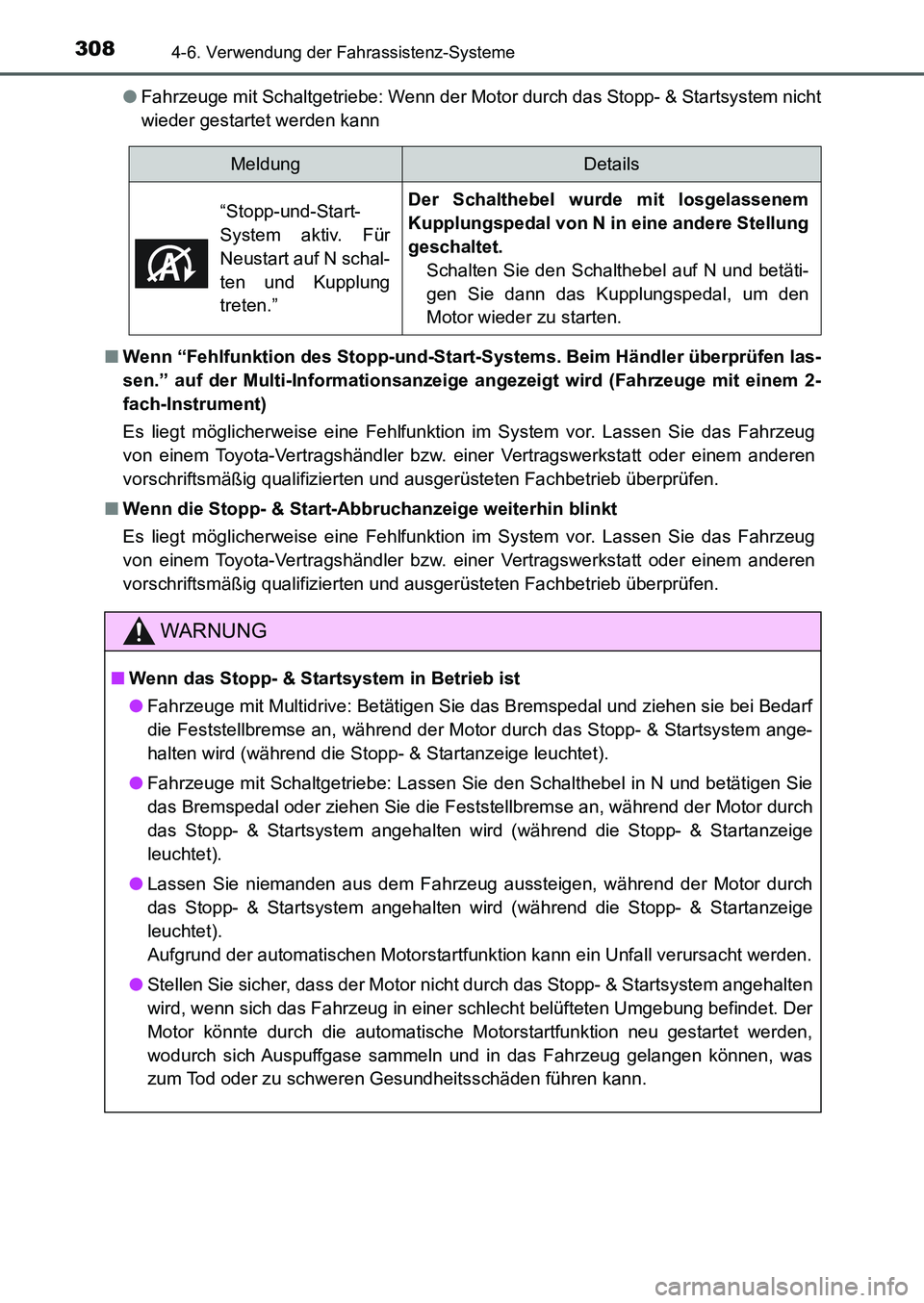

3084-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HB_EM (OM12K99M)●Fahrzeuge mit Schaltgetriebe: Wenn der Motor durch das Stopp- & Startsystem nicht
wieder gestartet werden kann
■Wenn “Fehlfunktion des Stopp-und-Start-Systems. Beim Händler überprüfen las-
sen.” auf der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit einem 2-
fach-Instrument)
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Wenn die Stopp- & Start-Abbruchanzeige weiterhin blinkt
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
MeldungDetails
“Stopp-und-Start-
System aktiv. Für
Neustart auf N schal-
ten und Kupplung
treten.”
Der Schalthebel wurde mit losgelassenem
Kupplungspedal von N in eine andere Stellung
geschaltet.
Schalten Sie den Schalthebel auf N und betäti-
gen Sie dann das Kupplungspedal, um den
Motor wieder zu starten.
WARNUNG
■Wenn das Stopp- & Startsystem in Betrieb ist
●Fahrzeuge mit Multidrive: Betätigen Sie das Bremspedal und ziehen sie bei Bedarf
die Feststellbremse an, während der Motor durch das Stopp- & Startsystem ange-
halten wird (während die Stopp- & Startanzeige leuchtet).
●Fahrzeuge mit Schaltgetriebe: Lassen Sie den Schalthebel in N und betätigen Sie
das Bremspedal oder ziehen Sie die Feststellbremse an, während der Motor durch
das Stopp- & Startsystem angehalten wird (während die Stopp- & Startanzeige
leuchtet).
●Lassen Sie niemanden aus dem Fahrzeug aussteigen, während der Motor durch
das Stopp- & Startsystem angehalten wird (während die Stopp- & Startanzeige
leuchtet).
Aufgrund der automatischen Motorstartfunktion kann ein Unfall verursacht werden.
●Stellen Sie sicher, dass der Motor nicht durch das Stopp- & Startsystem angehalten
wird, wenn sich das Fahrzeug in einer schlecht belüfteten Umgebung befindet. Der
Motor könnte durch die automatische Motorstartfunktion neu gestartet werden,
wodurch sich Auspuffgase sammeln und in das Fahrzeug gelangen können, was
zum Tod oder zu schweren Gesundheitsschäden führen kann.
UK AURIS_HB_OM_German_OM12K99M.book 308 ページ ２０１６年６月２８日　火曜日　午後５時５４分

3094-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
HINWEIS
■Um sicherzustellen, dass das System ordnungsgemäß funktioniert
Wenn eine der folgenden Situationen eintritt, funktioniert das Stopp- & Startsystem
möglicherweise nicht ordnungsgemäß. Lassen Sie Ihr Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
●Wenn der Sicherheitsgurt des Fahrers angelegt ist, blinken die Erinnerungsleuch-
ten für den Sicherheitsgurt des Fahrer- und Beifahrersitzes.
●Auch wenn der Sicherheitsgurt des Fahrers nicht angelegt ist, leuchtet die Erinne-
rungsleuchte für den Sicherheitsgurt des Fahrer- und Beifahrersitzes nicht auf.
●Fahrzeuge mit einem 3-fach-Instrument: Auch wenn die Fahrertür geschlossen ist,
leuchtet die Warnleuchte für offene Tür auf oder die Innenleuchte schaltet sich ein,
wenn der Innenleuchtenschalter in der Türstellung ist.
●Fahrzeuge mit einem 2-fach-Instrument: Auch wenn die Fahrertür geschlossen ist,
wird die Warnung für offene Tür auf der Multi-Informationsanzeige angezeigt oder
die Innenleuchte schaltet sich ein, wenn der Innenleuchtenschalter in der Türstel-
lung ist.
●Fahrzeuge mit einem 3-fach-Instrument: Auch wenn die Fahrertür geöffnet ist,
leuchtet die Warnleuchte für offene Tür nicht auf oder die Innenleuchte schaltet
sich nicht ein, wenn der Innenleuchtenschalter in der Türstellung ist.
●Fahrzeuge mit einem 2-fach-Instrument: Auch wenn die Fahrertür geöffnet ist, wird
die Warnung für offene Tür nicht auf der Multi-Informationsanzeige angezeigt oder
die Innenleuchte schaltet sich nicht ein, wenn der Innenleuchtenschalter in der Tür-
stellung ist.
UK AURIS_HB_OM_German_OM12K99M.book 309 ページ ２０１６年６月２８日　火曜日　午後５時５４分

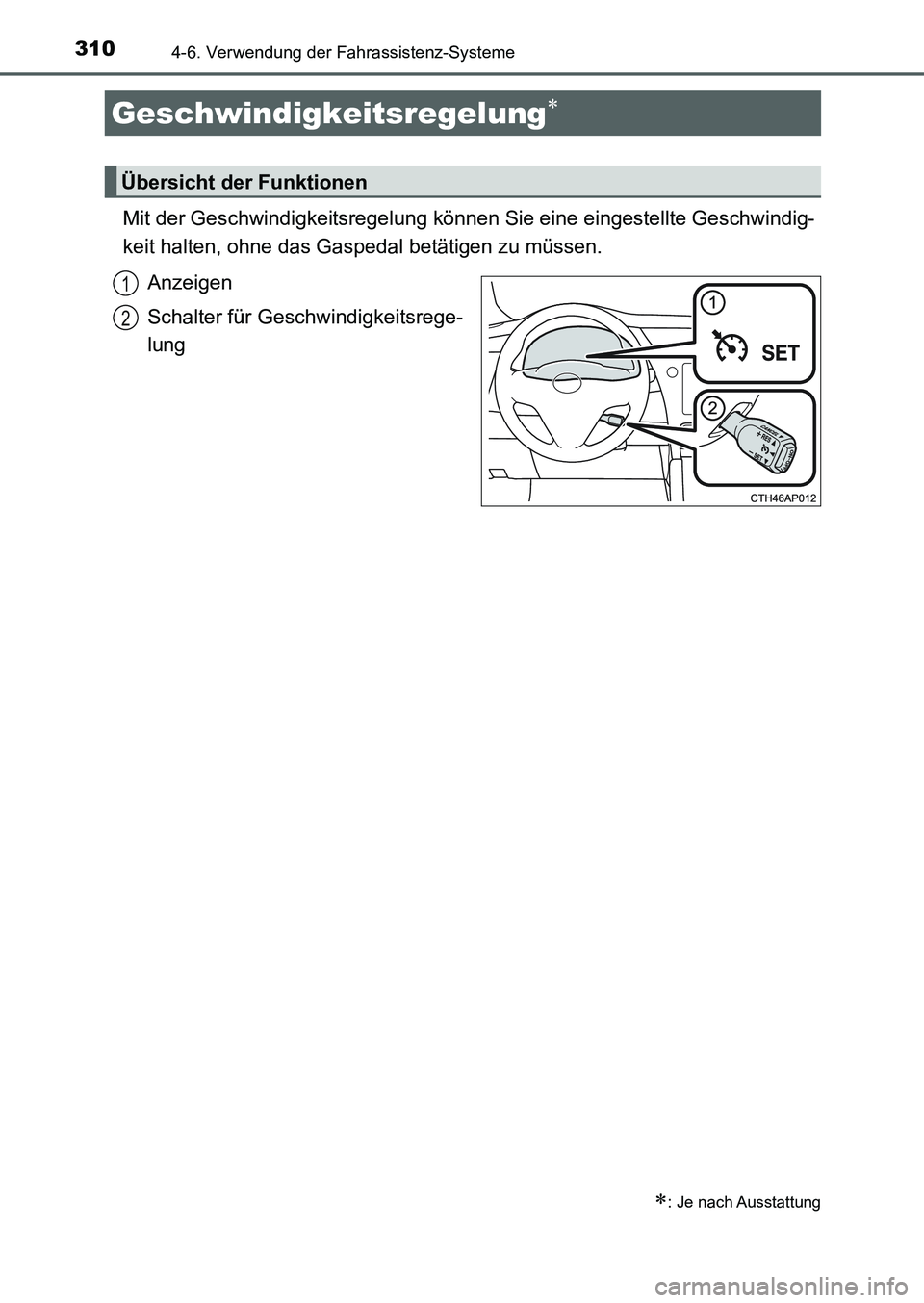

3104-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HB_EM (OM12K99M)
Mit der Geschwindigkeitsregelung können Sie eine eingestellte Geschwindig-
keit halten, ohne das Gaspedal betätigen zu müssen.
Anzeigen
Schalter für Geschwindigkeitsrege-
lung
Geschwindigkeitsregelung
: Je nach Ausstattung
Übersicht der Funktionen
1
2
UK AURIS_HB_OM_German_OM12K99M.book 310 ページ ２０１６年６月２８日　火曜日　午後５時５４分

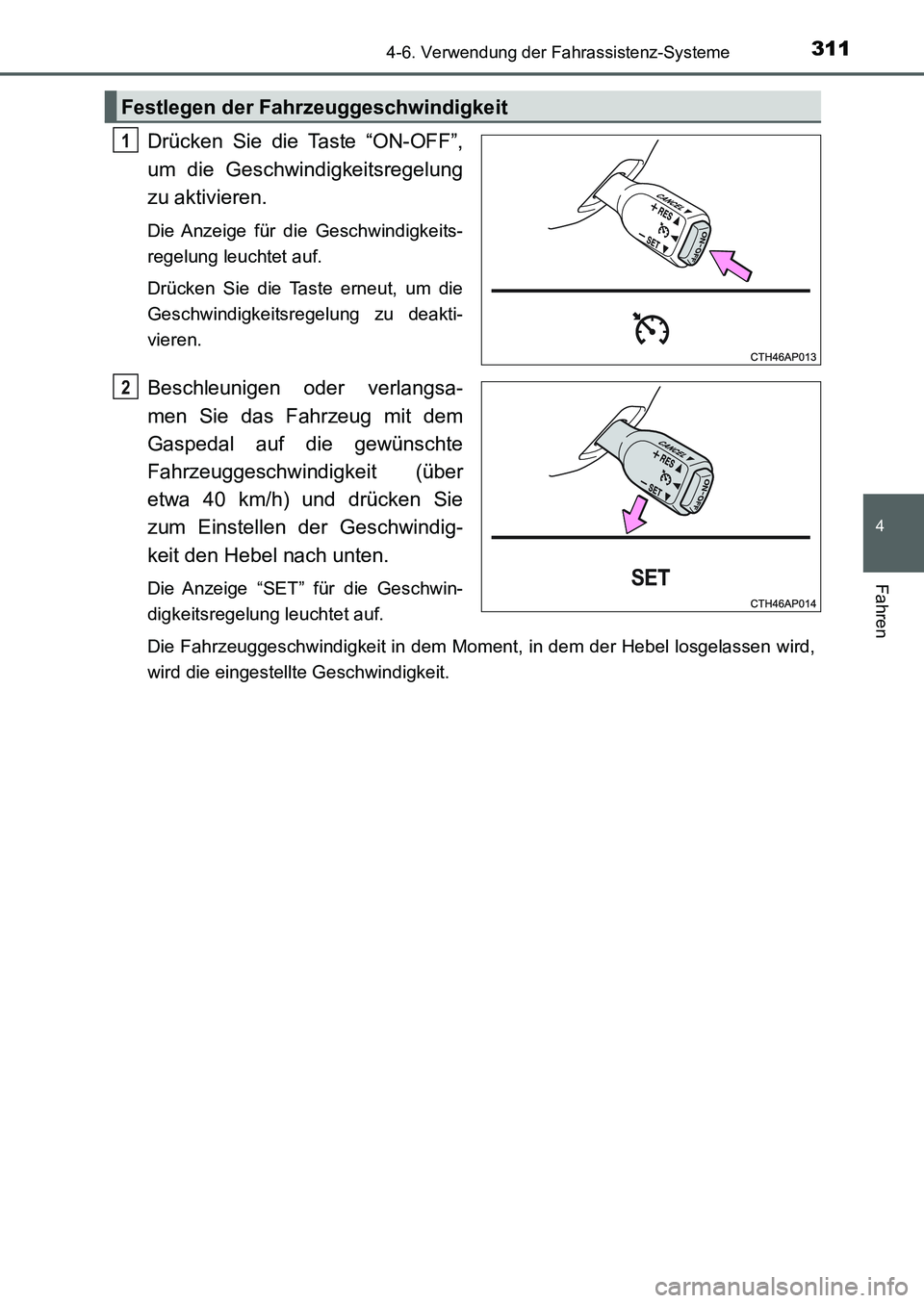

3114-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Anzeige für die Geschwindigkeits-
regelung leuchtet auf.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über
etwa 40 km/h) und drücken Sie
zum Einstellen der Geschwindig-
keit den Hebel nach unten.
Die Anzeige “SET” für die Geschwin-
digkeitsregelung leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem Moment, in dem der Hebel losgelassen wird,
wird die eingestellte Geschwindigkeit.
Festlegen der Fahrzeuggeschwindigkeit
1
2
UK AURIS_HB_OM_German_OM12K99M.book 311 ページ ２０１６年６月２８日　火曜日　午後５時５４分

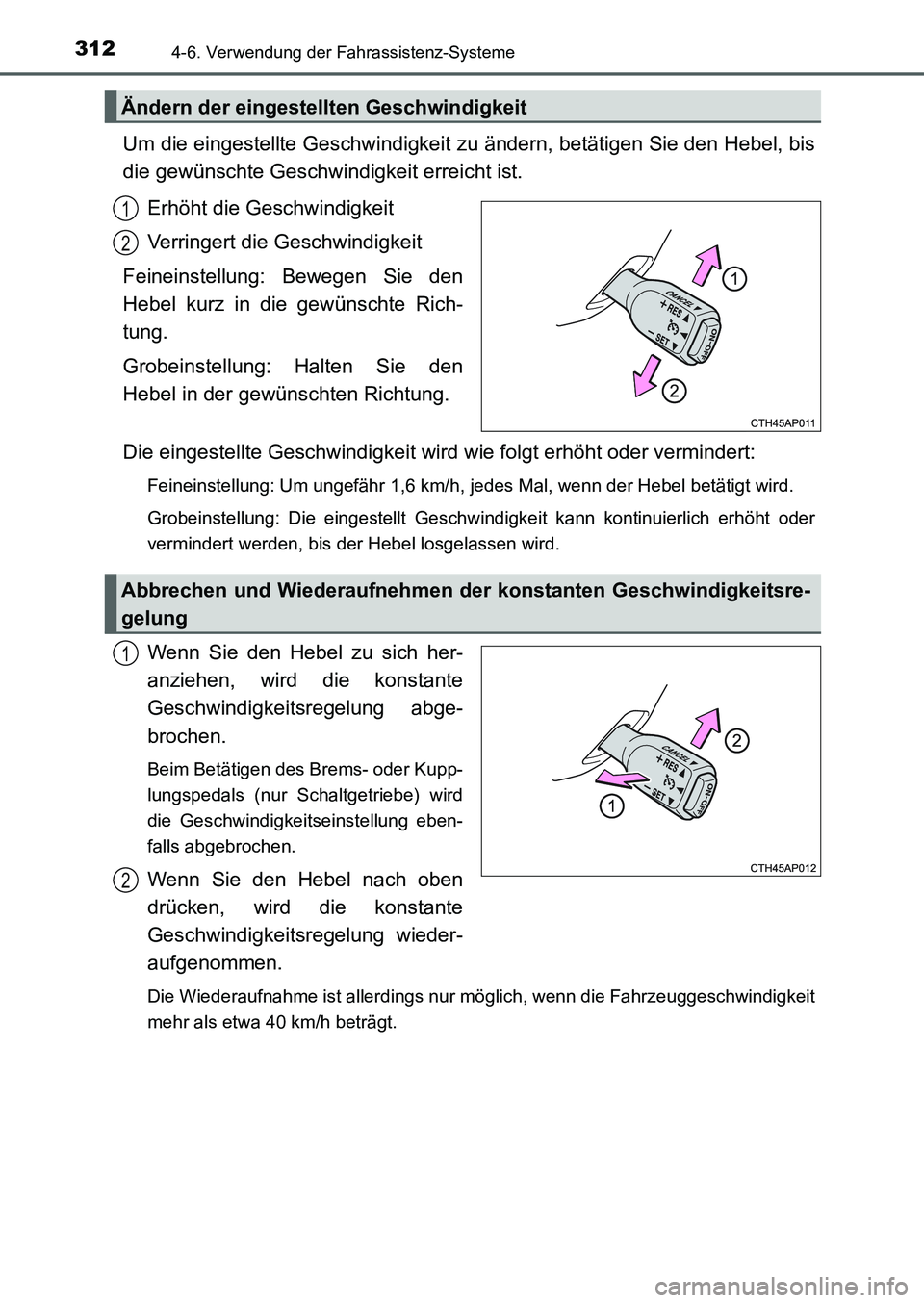

3124-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HB_EM (OM12K99M)
Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Halten Sie den
Hebel in der gewünschten Richtung.
Die eingestellte Geschwindigkeit wird wie folgt erhöht oder vermindert:
Feineinstellung: Um ungefähr 1,6 km/h, jedes Mal, wenn der Hebel betätigt wird.
Grobeinstellung: Die eingestellt Geschwindigkeit kann kontinuierlich erhöht oder
vermindert werden, bis der Hebel losgelassen wird.
Wenn Sie den Hebel zu sich her-
anziehen, wird die konstante
Geschwindigkeitsregelung abge-
brochen.
Beim Betätigen des Brems- oder Kupp-
lungspedals (nur Schaltgetriebe) wird
die Geschwindigkeitseinstellung eben-
falls abgebrochen.
Wenn Sie den Hebel nach oben
drücken, wird die konstante
Geschwindigkeitsregelung wieder-
aufgenommen.
Die Wiederaufnahme ist allerdings nur möglich, wenn die Fahrzeuggeschwindigkeit
mehr als etwa 40 km/h beträgt.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der konstanten Geschwindigkeitsre-
gelung
1
2
