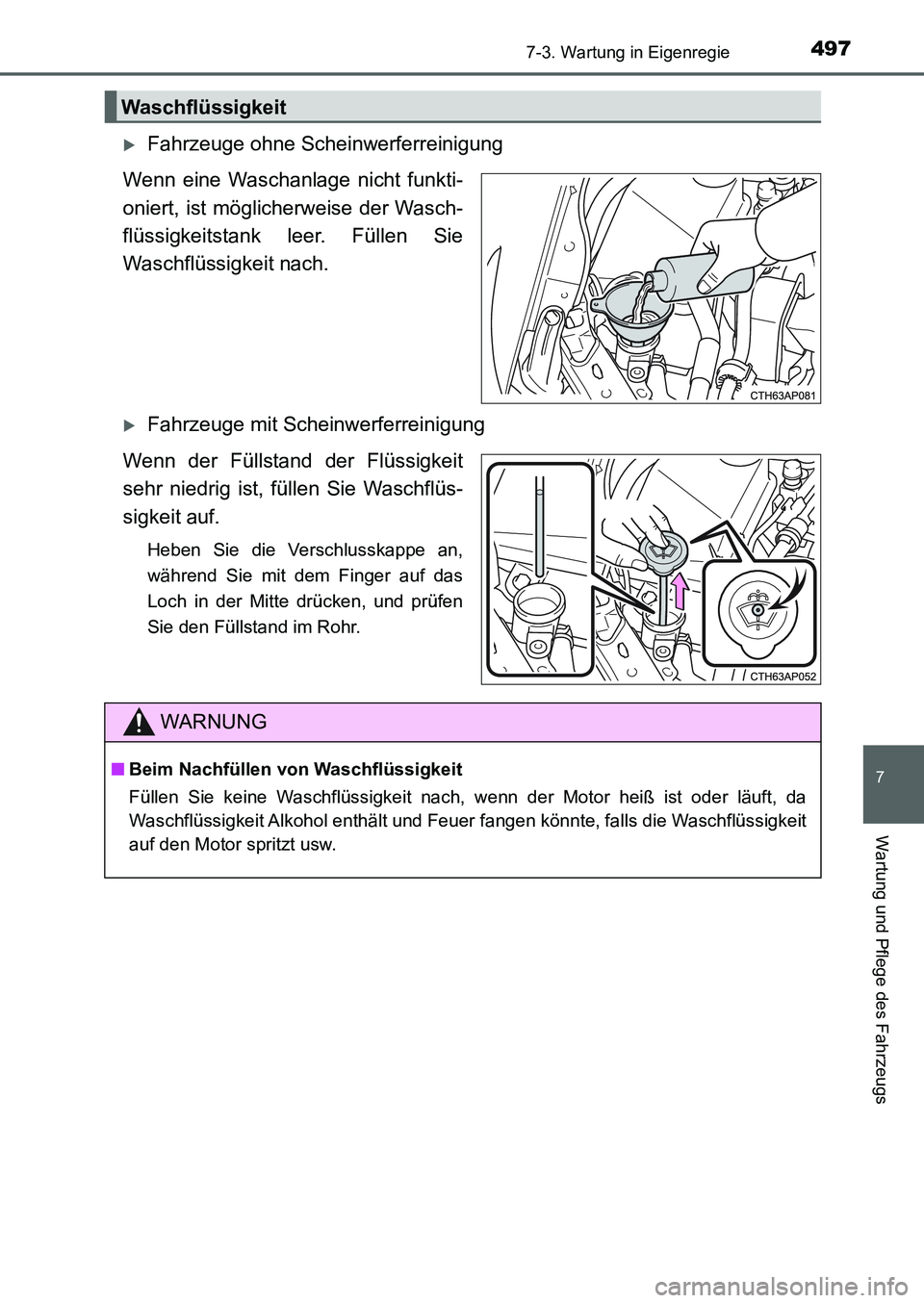

4977-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)
Fahrzeuge ohne Scheinwerferreinigung
Wenn eine Waschanlage nicht funkti-
oniert, ist möglicherweise der Wasch-
flüssigkeitstank leer. Füllen Sie
Waschflüssigkeit nach.
Fahrzeuge mit Scheinwerferreinigung
Wenn der Füllstand der Flüssigkeit
sehr niedrig ist, füllen Sie Waschflüs-
sigkeit auf.
Heben Sie die Verschlusskappe an,
während Sie mit dem Finger auf das
Loch in der Mitte drücken, und prüfen
Sie den Füllstand im Rohr.
Waschflüssigkeit
WARNUNG
■Beim Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da
Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, falls die Waschflüssigkeit
auf den Motor spritzt usw.
UK AURIS_HB_OM_German_OM12K99M.book 497 ページ ２０１６年６月２８日　火曜日　午後５時５４分

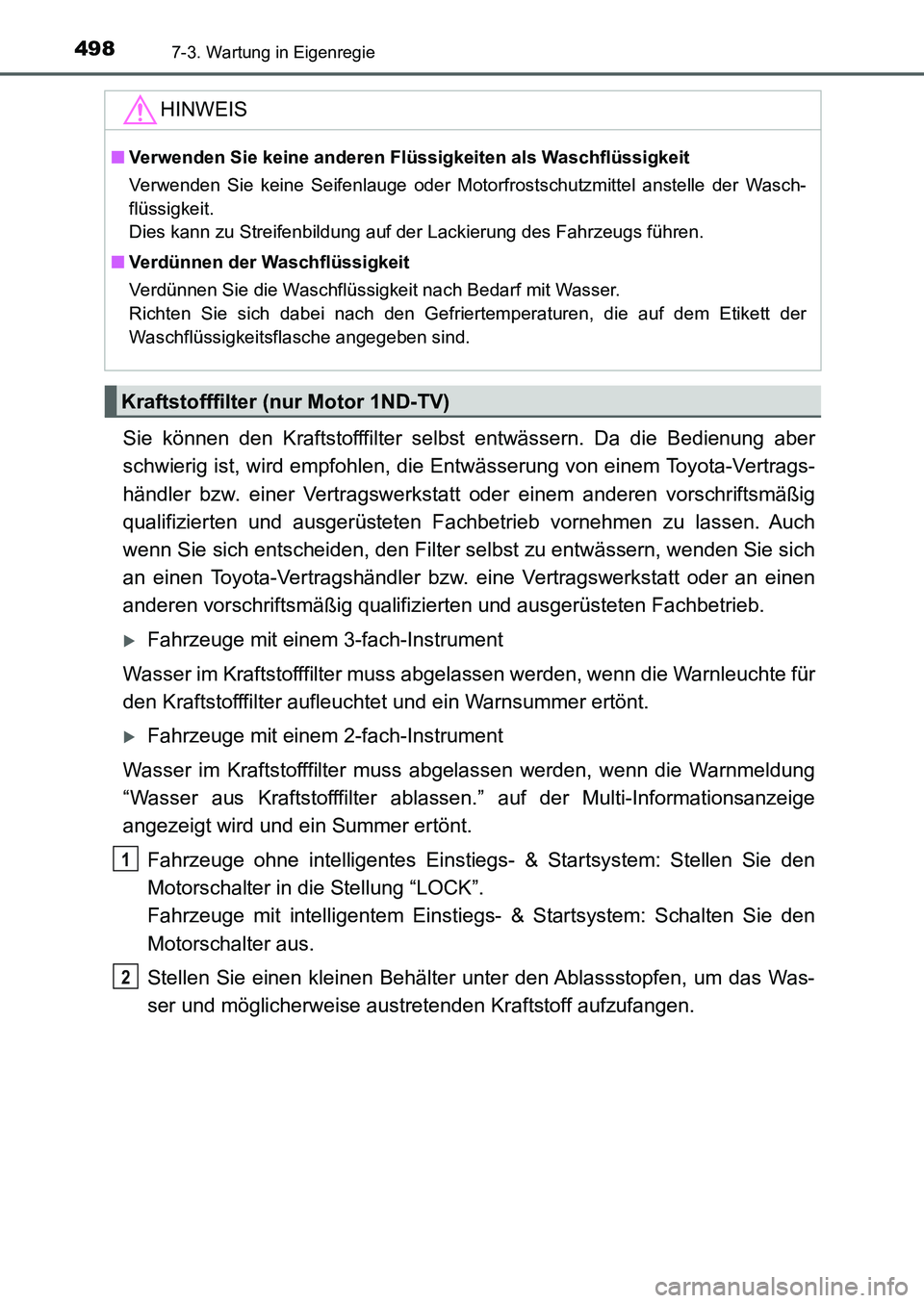

4987-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)
Sie können den Kraftstofffilter selbst entwässern. Da die Bedienung aber
schwierig ist, wird empfohlen, die Entwässerung von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb vornehmen zu lassen. Auch
wenn Sie sich entscheiden, den Filter selbst zu entwässern, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Fahrzeuge mit einem 3-fach-Instrument
Wasser im Kraftstofffilter muss abgelassen werden, wenn die Warnleuchte für
den Kraftstofffilter aufleuchtet und ein Warnsummer ertönt.
Fahrzeuge mit einem 2-fach-Instrument
Wasser im Kraftstofffilter muss abgelassen werden, wenn die Warnmeldung
“Wasser aus Kraftstofffilter ablassen.” auf der Multi-Informationsanzeige
angezeigt wird und ein Summer ertönt.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Schalten Sie den
Motorschalter aus.
Stellen Sie einen kleinen Behälter unter den Ablassstopfen, um das Was-
ser und möglicherweise austretenden Kraftstoff aufzufangen.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motorfrostschutzmittel anstelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.
■Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefriertemperaturen, die auf dem Etikett der
Waschflüssigkeitsflasche angegeben sind.
Kraftstofffilter (nur Motor 1ND-TV)
1
2
UK AURIS_HB_OM_German_OM12K99M.book 498 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4997-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)
Drehen Sie den Ablassstopfen
etwa 2 bis 2 1/2 Umdrehungen
gegen den Uhrzeigersinn.
Betätigen Sie die Entlüftungs-
pumpe, bis der Kraftstoff herauszu-
laufen beginnt.
Ziehen Sie den Ablassstopfen nach der Entwässerung von Hand fest.
In den folgenden Situationen muss Wasser im Kraftstofffilter
abgelassen werden:
Kraftstofffiltertyp A
*: Alle 20000 km
Kraftstofffiltertyp B
*: “Wasser aus Kraftstofffilter ablassen.” wird angezeigt auf
der Multi-Informationsanzeige und ein Summer ertönt.
*: Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um
den Kraftstofffiltertyp zu identifizieren.
Lassen Sie den Kraftstofffilter von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb entwässern.
3
4
Kraftstofffilter (nur Motor 1WW)
HINWEIS
■Wenn sich Wasser im Kraftstofffilter befindet
Fahren Sie nicht ununterbrochen mit im Kraftstofffilter angesammeltem Wasser. Dies
beschädigt die Kraftstoffeinspritzpumpe.
5
UK AURIS_HB_OM_German_OM12K99M.book 499 ページ ２０１６年６月２８日　火曜日　午後５時５４分

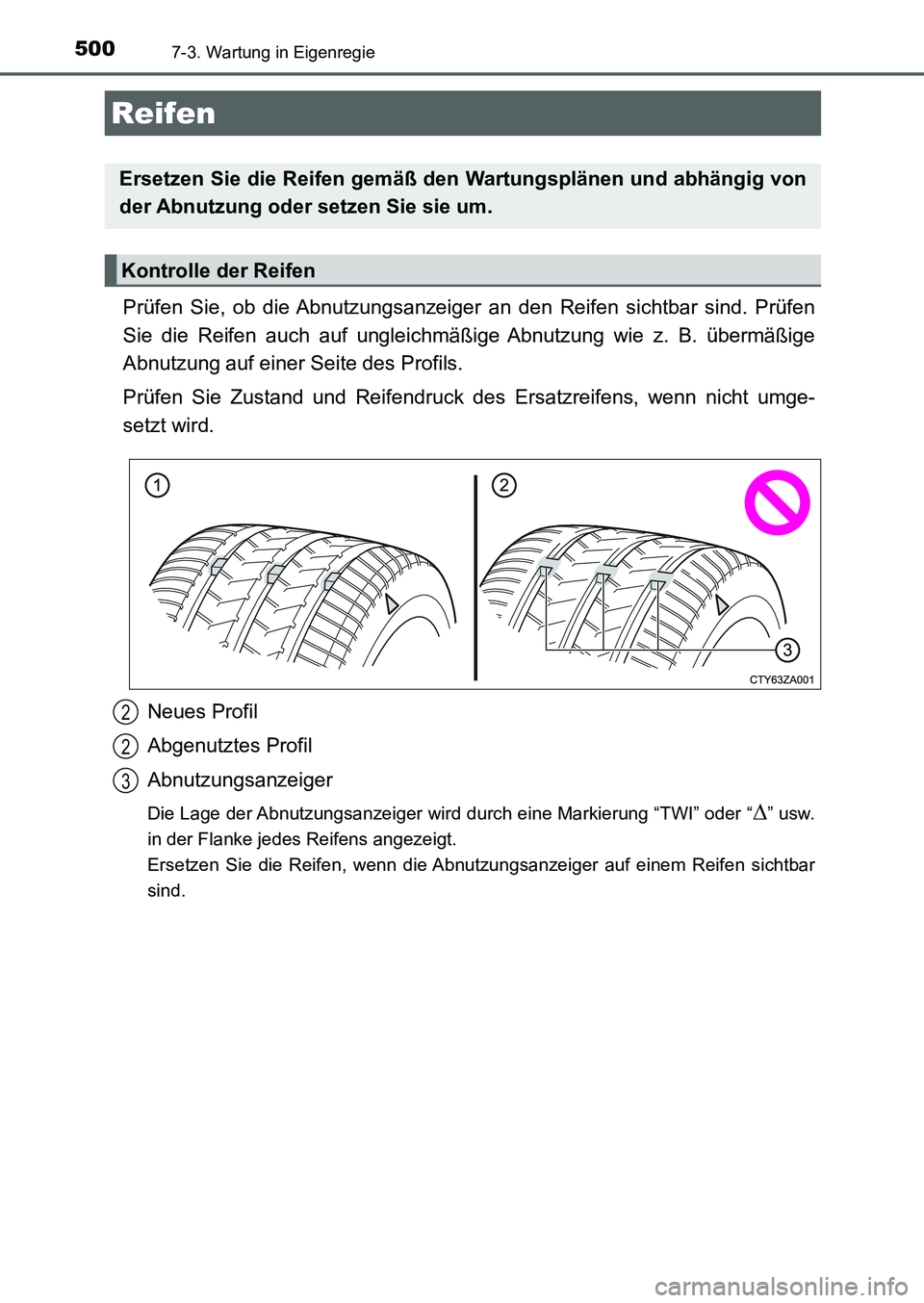

5007-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)
Prüfen Sie, ob die Abnutzungsanzeiger an den Reifen sichtbar sind. Prüfen
Sie die Reifen auch auf ungleichmäßige Abnutzung wie z. B. übermäßige
Abnutzung auf einer Seite des Profils.
Prüfen Sie Zustand und Reifendruck des Ersatzreifens, wenn nicht umge-
setzt wird.
Neues Profil
Abgenutztes Profil
Abnutzungsanzeiger
Die Lage der Abnutzungsanzeiger wird durch eine Markierung “TWI” oder “” usw.
in der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Abnutzungsanzeiger auf einem Reifen sichtbar
sind.
Reifen
Ersetzen Sie die Reifen gemäß den Wartungsplänen und abhängig von
der Abnutzung oder setzen Sie sie um.
Kontrolle der Reifen
2
2
3
UK AURIS_HB_OM_German_OM12K99M.book 500 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5017-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)
Setzen Sie die Reifen in der angege-
benen Reihenfolge um.
Um eine gleichmäßige Reifenabnut-
zung zu erhalten und die Lebensdauer
der Reifen zu verlängern, empfiehlt
Toyota, die Reifen ca. alle 10 000 km
umzusetzen.
Versäumen Sie beim Umsetzen der
Vorder- und Hinterreifen mit unter-
schiedlichen Reifendrücken nicht, das
Reifendruck-Warnsystem nach dem
Umsetzen zu initialisieren.
Setzen Sie die Reifen in der angegebenen Reihenfolge um.
Um eine gleichmäßige Reifenabnutzung zu erhalten und die Lebensdauer
der Reifen zu verlängern, empfiehlt Toyota, die Reifen ca. alle 10 000 km
umzusetzen.
Umsetzen der Reifen (Fahrzeuge mit Reifendruck-Warnsystem)
Vo r n
Umsetzen der Reifen (Fahrzeuge ohne Reifendruck-Warnsystem)
Fahrzeuge mit einem Ersatzreifen
eines anderen Radtyps als die ins-
tallierten Reifen oder einem Not-
fallreparatur-Kit für ReifenFahrzeuge mit Ersatzreifen des-
selben Radtyps wie die installier-
ten Reifen
Vor nVo r n
UK AURIS_HB_OM_German_OM12K99M.book 501 ページ ２０１６年６月２８日　火曜日　午後５時５４分

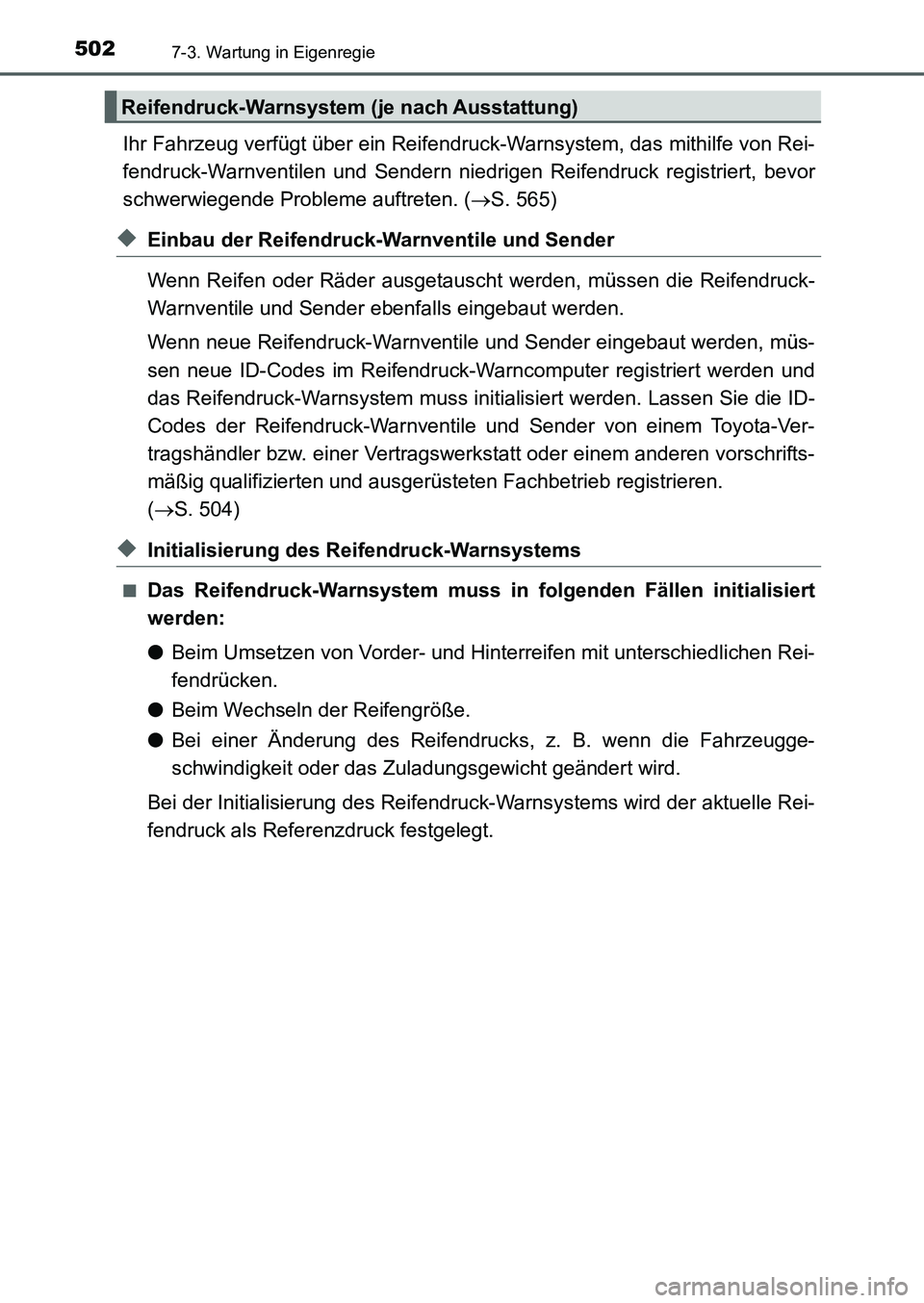

5027-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)
Ihr Fahrzeug verfügt über ein Reifendruck-Warnsystem, das mithilfe von Rei-
fendruck-Warnventilen und Sendern niedrigen Reifendruck registriert, bevor
schwerwiegende Probleme auftreten. (S. 565)
◆Einbau der Reifendruck-Warnventile und Sender
Wenn Reifen oder Räder ausgetauscht werden, müssen die Reifendruck-
Warnventile und Sender ebenfalls eingebaut werden.
Wenn neue Reifendruck-Warnventile und Sender eingebaut werden, müs-
sen neue ID-Codes im Reifendruck-Warncomputer registriert werden und
das Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-
Codes der Reifendruck-Warnventile und Sender von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb registrieren.
(S. 504)
◆Initialisierung des Reifendruck-Warnsystems
■Das Reifendruck-Warnsystem muss in folgenden Fällen initialisiert
werden:
●Beim Umsetzen von Vorder- und Hinterreifen mit unterschiedlichen Rei-
fendrücken.
●Beim Wechseln der Reifengröße.
●Bei einer Änderung des Reifendrucks, z. B. wenn die Fahrzeugge-
schwindigkeit oder das Zuladungsgewicht geändert wird.
Bei der Initialisierung des Reifendruck-Warnsystems wird der aktuelle Rei-
fendruck als Referenzdruck festgelegt.
Reifendruck-Warnsystem (je nach Ausstattung)
UK AURIS_HB_OM_German_OM12K99M.book 502 ページ ２０１６年６月２８日　火曜日　午後５時５４分

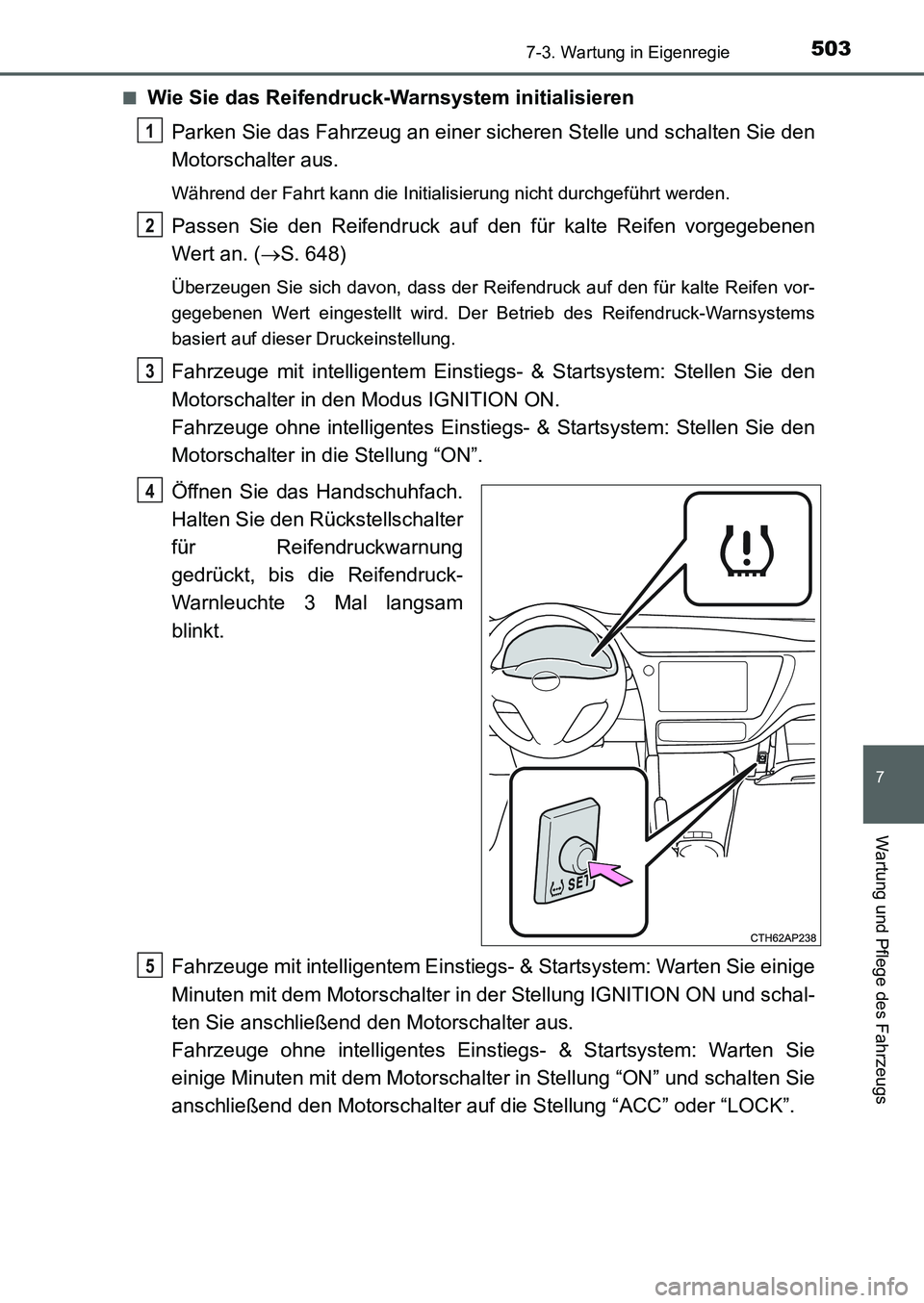

5037-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)■
Wie Sie das Reifendruck-Warnsystem initialisieren
Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie den
Motorschalter aus.
Während der Fahrt kann die Initialisierung nicht durchgeführt werden.
Passen Sie den Reifendruck auf den für kalte Reifen vorgegebenen
Wert an. (S. 648)
Überzeugen Sie sich davon, dass der Reifendruck auf den für kalte Reifen vor-
gegebenen Wert eingestellt wird. Der Betrieb des Reifendruck-Warnsystems
basiert auf dieser Druckeinstellung.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in den Modus IGNITION ON.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in die Stellung “ON”.
Öffnen Sie das Handschuhfach.
Halten Sie den Rückstellschalter
für Reifendruckwarnung
gedrückt, bis die Reifendruck-
Warnleuchte 3 Mal langsam
blinkt.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Warten Sie einige
Minuten mit dem Motorschalter in der Stellung IGNITION ON und schal-
ten Sie anschließend den Motorschalter aus.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Warten Sie
einige Minuten mit dem Motorschalter in Stellung “ON” und schalten Sie
anschließend den Motorschalter auf die Stellung “ACC” oder “LOCK”.
1
2
3
4
5
UK AURIS_HB_OM_German_OM12K99M.book 503 ページ ２０１６年６月２８日　火曜日　午後５時５４分

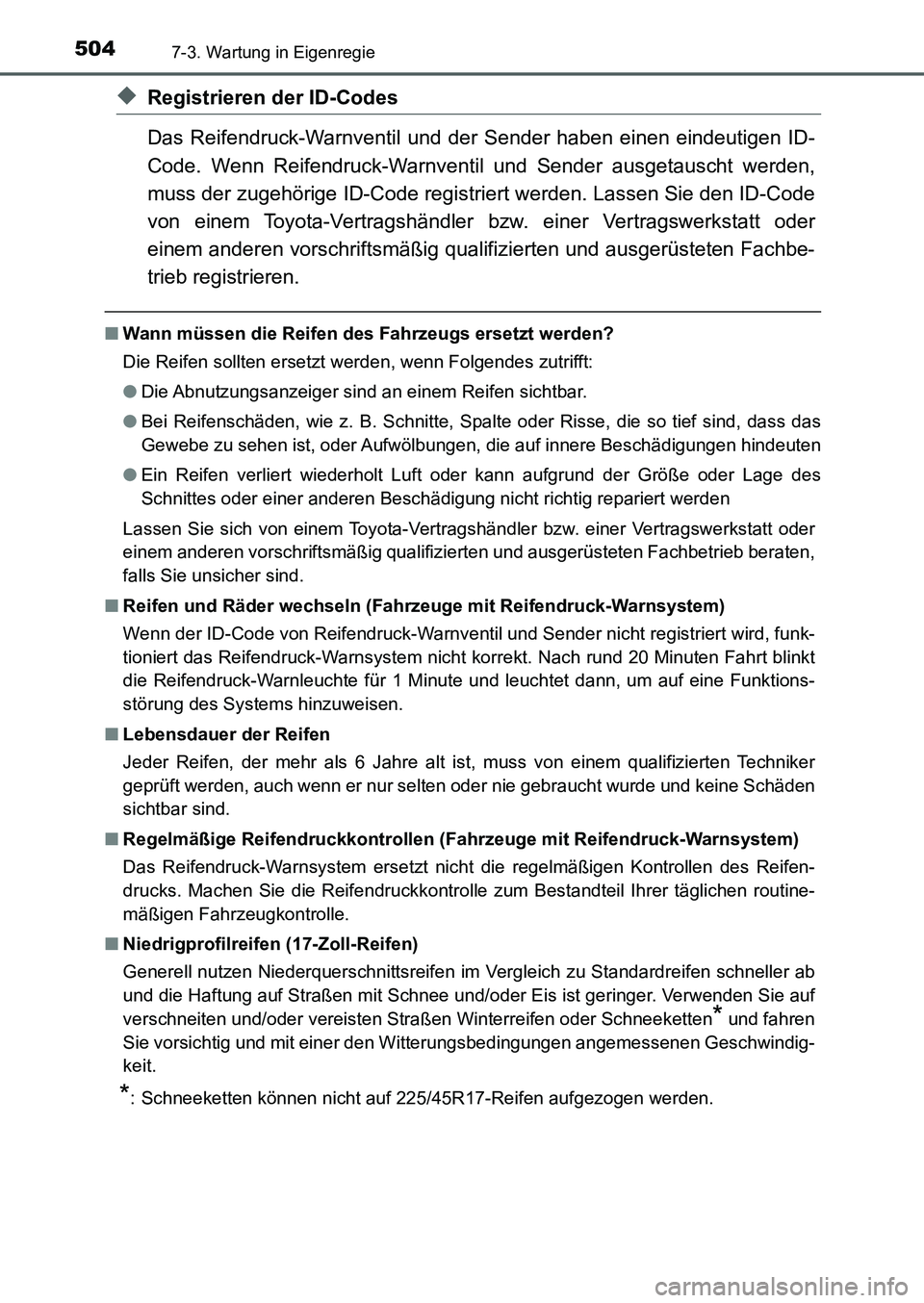

5047-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)
◆Registrieren der ID-Codes
Das Reifendruck-Warnventil und der Sender haben einen eindeutigen ID-
Code. Wenn Reifendruck-Warnventil und Sender ausgetauscht werden,
muss der zugehörige ID-Code registriert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb registrieren.
■Wann müssen die Reifen des Fahrzeugs ersetzt werden?
Die Reifen sollten ersetzt werden, wenn Folgendes zutrifft:
●Die Abnutzungsanzeiger sind an einem Reifen sichtbar.
●Bei Reifenschäden, wie z. B. Schnitte, Spalte oder Risse, die so tief sind, dass das
Gewebe zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hindeuten
●Ein Reifen verliert wiederholt Luft oder kann aufgrund der Größe oder Lage des
Schnittes oder einer anderen Beschädigung nicht richtig repariert werden
Lassen Sie sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb beraten,
falls Sie unsicher sind.
■Reifen und Räder wechseln (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn der ID-Code von Reifendruck-Warnventil und Sender nicht registriert wird, funk-
tioniert das Reifendruck-Warnsystem nicht korrekt. Nach rund 20 Minuten Fahrt blinkt
die Reifendruck-Warnleuchte für 1 Minute und leuchtet dann, um auf eine Funktions-
störung des Systems hinzuweisen.
■Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem qualifizierten Techniker
geprüft werden, auch wenn er nur selten oder nie gebraucht wurde und keine Schäden
sichtbar sind.
■Regelmäßige Reifendruckkontrollen (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem ersetzt nicht die regelmäßigen Kontrollen des Reifen-
drucks. Machen Sie die Reifendruckkontrolle zum Bestandteil Ihrer täglichen routine-
mäßigen Fahrzeugkontrolle.
■Niedrigprofilreifen (17-Zoll-Reifen)
Generell nutzen Niederquerschnittsreifen im Vergleich zu Standardreifen schneller ab
und die Haftung auf Straßen mit Schnee und/oder Eis ist geringer. Verwenden Sie auf
verschneiten und/oder vereisten Straßen Winterreifen oder Schneeketten
* und fahren
Sie vorsichtig und mit einer den Witterungsbedingungen angemessenen Geschwindig-
keit.
*: Schneeketten können nicht auf 225/45R17-Reifen aufgezogen werden.
