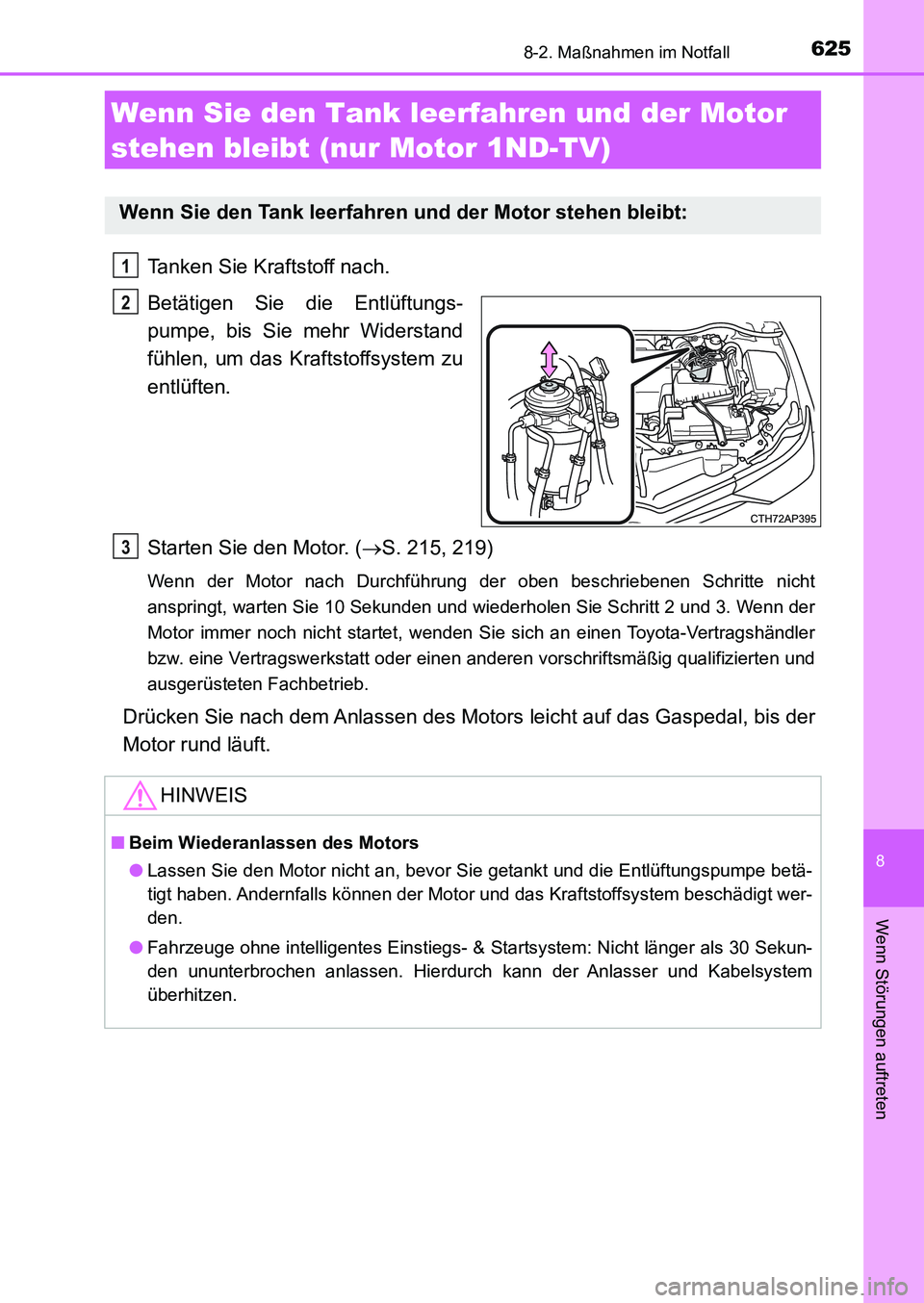

6258-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Tanken Sie Kraftstoff nach.
Betätigen Sie die Entlüftungs-
pumpe, bis Sie mehr Widerstand
fühlen, um das Kraftstoffsystem zu
entlüften.
Starten Sie den Motor. (S. 215, 219)
Wenn der Motor nach Durchführung der oben beschriebenen Schritte nicht
anspringt, warten Sie 10 Sekunden und wiederholen Sie Schritt 2 und 3. Wenn der
Motor immer noch nicht startet, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
Drücken Sie nach dem Anlassen des Motors leicht auf das Gaspedal, bis der
Motor rund läuft.
Wenn Sie den Tank leerfahren und der Motor
stehen bleibt (nur Motor 1ND-TV)
Wenn Sie den Tank leerfahren und der Motor stehen bleibt:
1
2
HINWEIS
■Beim Wiederanlassen des Motors
●Lassen Sie den Motor nicht an, bevor Sie getankt und die Entlüftungspumpe betä-
tigt haben. Andernfalls können der Motor und das Kraftstoffsystem beschädigt wer-
den.
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Nicht länger als 30 Sekun-
den ununterbrochen anlassen. Hierdurch kann der Anlasser und Kabelsystem
überhitzen.
3
UK AURIS_HB_OM_German_OM12K99M.book 625 ページ ２０１６年６月２８日　火曜日　午後５時５４分

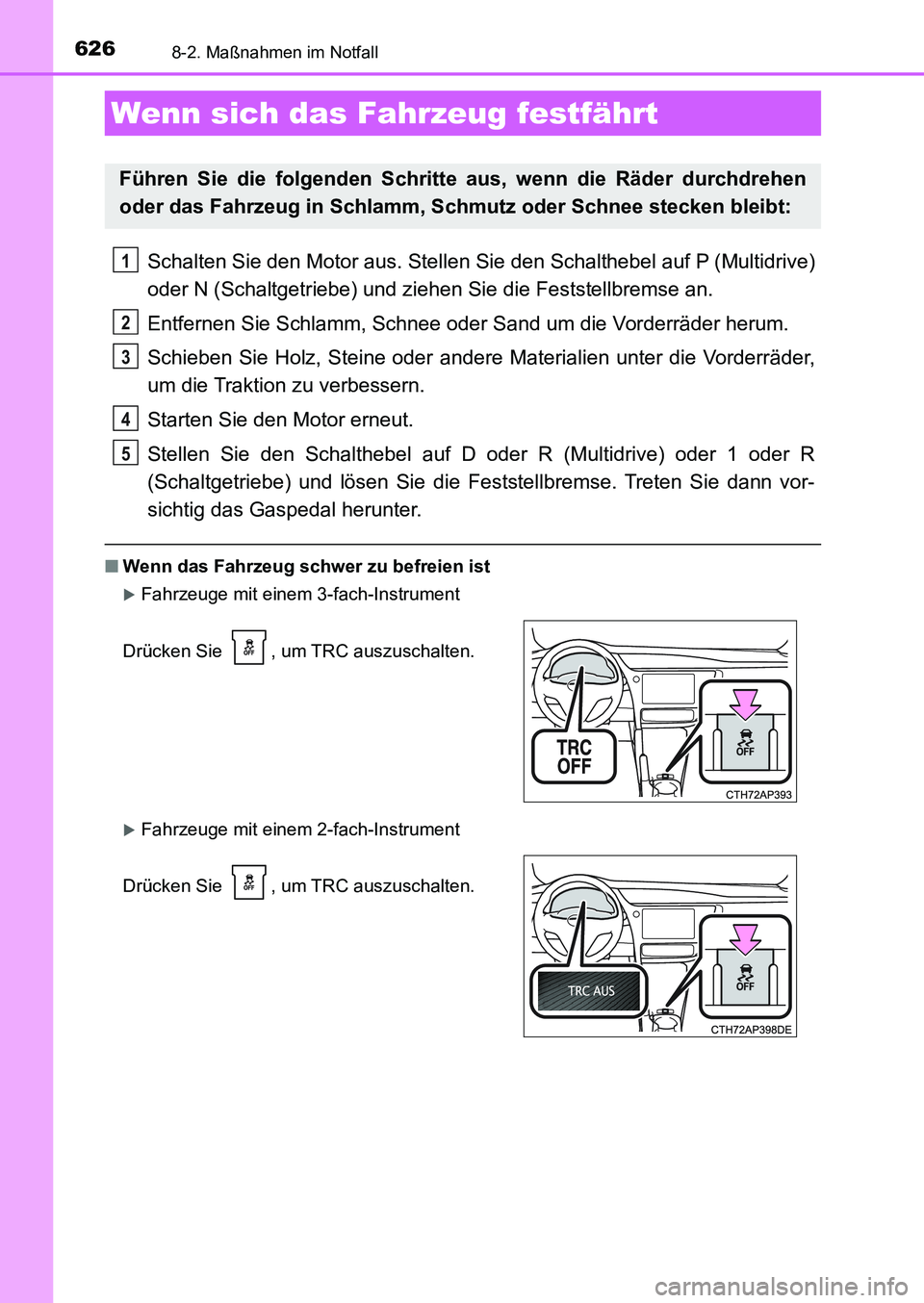

6268-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
Schalten Sie den Motor aus. Stellen Sie den Schalthebel auf P (Multidrive)
oder N (Schaltgetriebe) und ziehen Sie die Feststellbremse an.
Entfernen Sie Schlamm, Schnee oder Sand um die Vorderräder herum.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie den Motor erneut.
Stellen Sie den Schalthebel auf D oder R (Multidrive) oder 1 oder R
(Schaltgetriebe) und lösen Sie die Feststellbremse. Treten Sie dann vor-
sichtig das Gaspedal herunter.
■Wenn das Fahrzeug schwer zu befreien ist
Fahrzeuge mit einem 3-fach-Instrument
Fahrzeuge mit einem 2-fach-Instrument
Wenn sich das Fahrzeug festfährt
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um TRC auszuschalten.
Drücken Sie , um TRC auszuschalten.
1
2
3
4
5
UK AURIS_HB_OM_German_OM12K99M.book 626 ページ ２０１６年６月２８日　火曜日　午後５時５４分

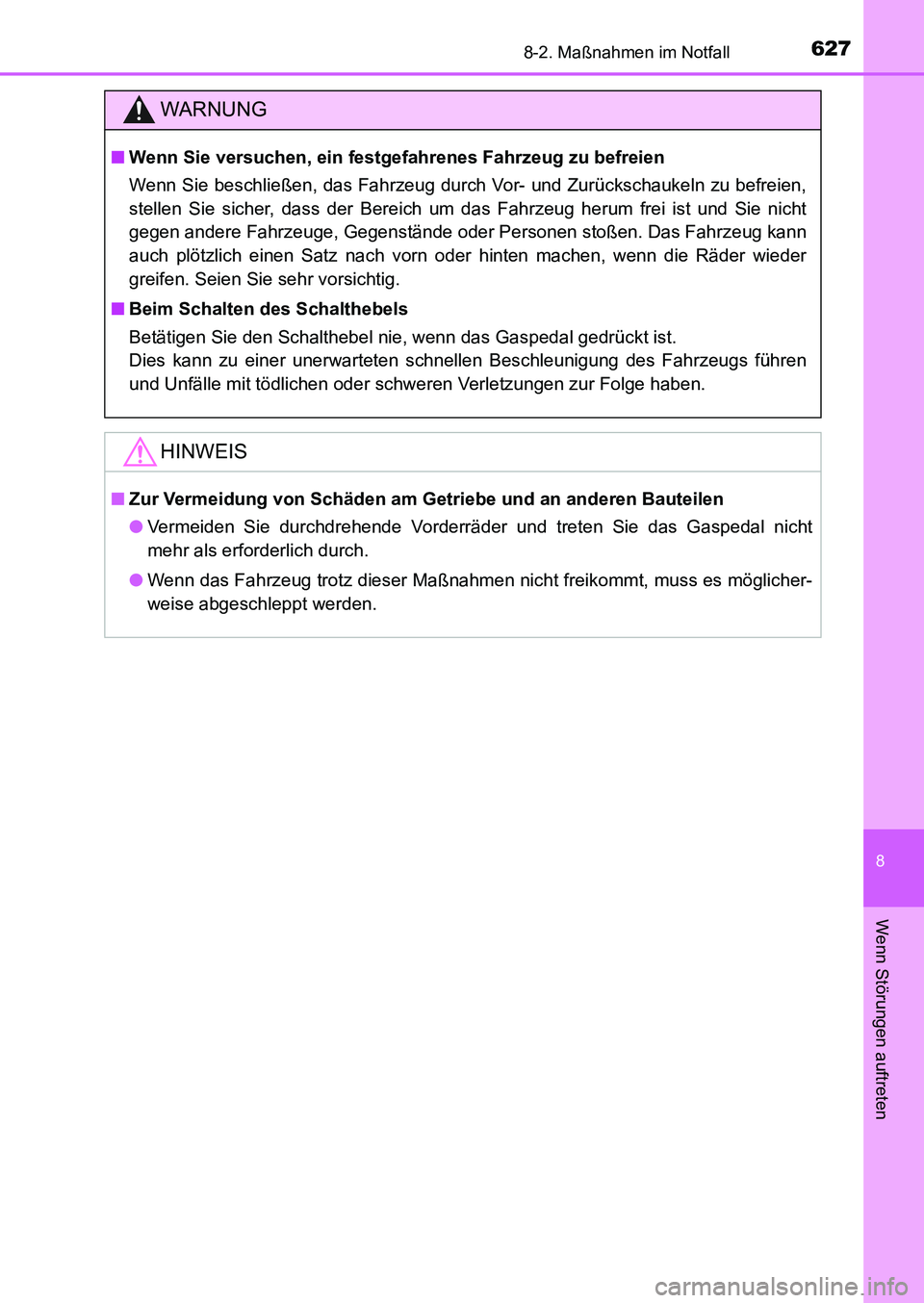

6278-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie nicht
gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das Fahrzeug kann
auch plötzlich einen Satz nach vorn oder hinten machen, wenn die Räder wieder
greifen. Seien Sie sehr vorsichtig.
■Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit tödlichen oder schweren Verletzungen zur Folge haben.
HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
●Vermeiden Sie durchdrehende Vorderräder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
●Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicher-
weise abgeschleppt werden.
UK AURIS_HB_OM_German_OM12K99M.book 627 ページ ２０１６年６月２８日　火曜日　午後５時５４分

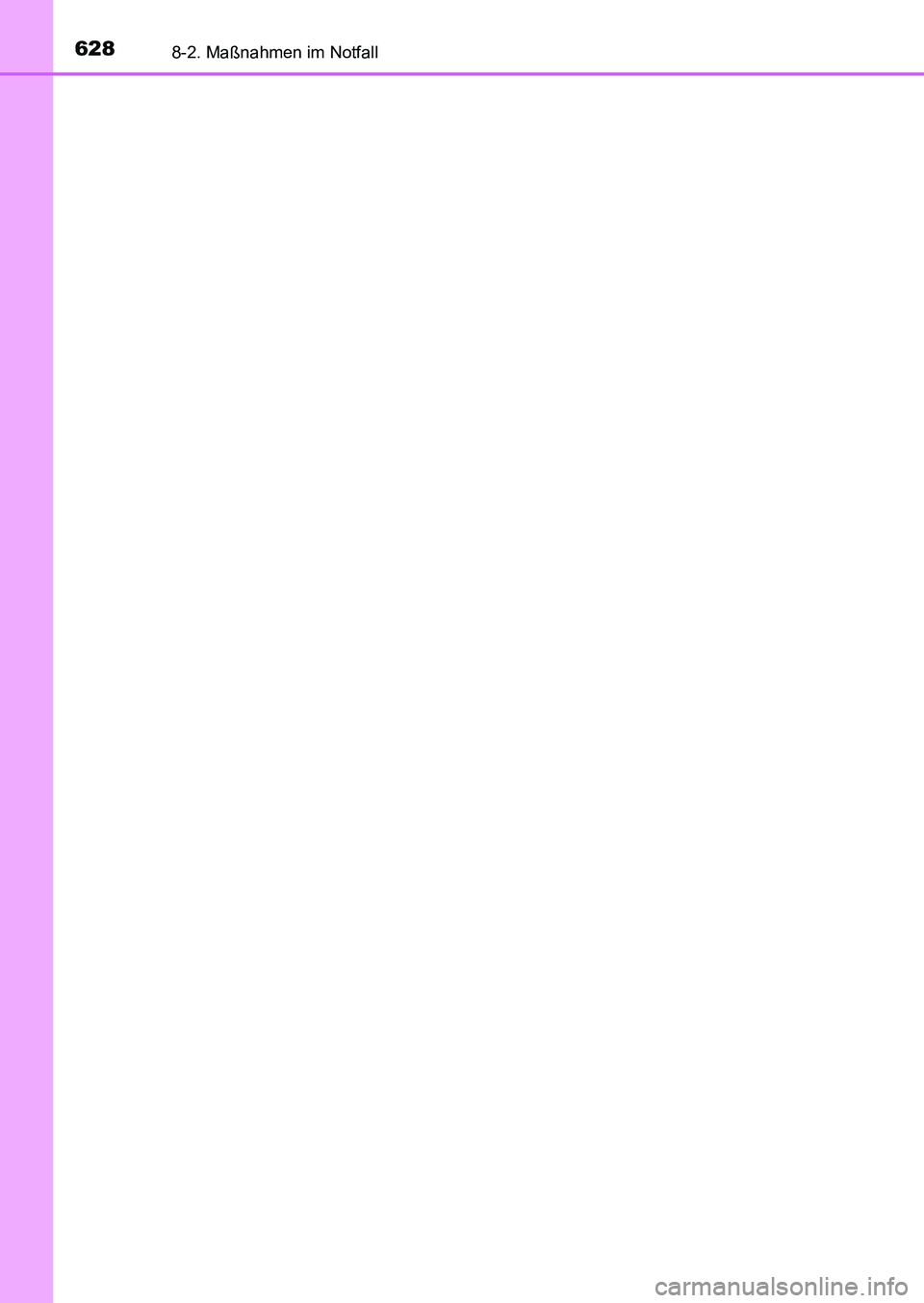

6288-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
UK AURIS_HB_OM_German_OM12K99M.book 628 ページ ２０１６年６月２８日　火曜日　午後５時５４分

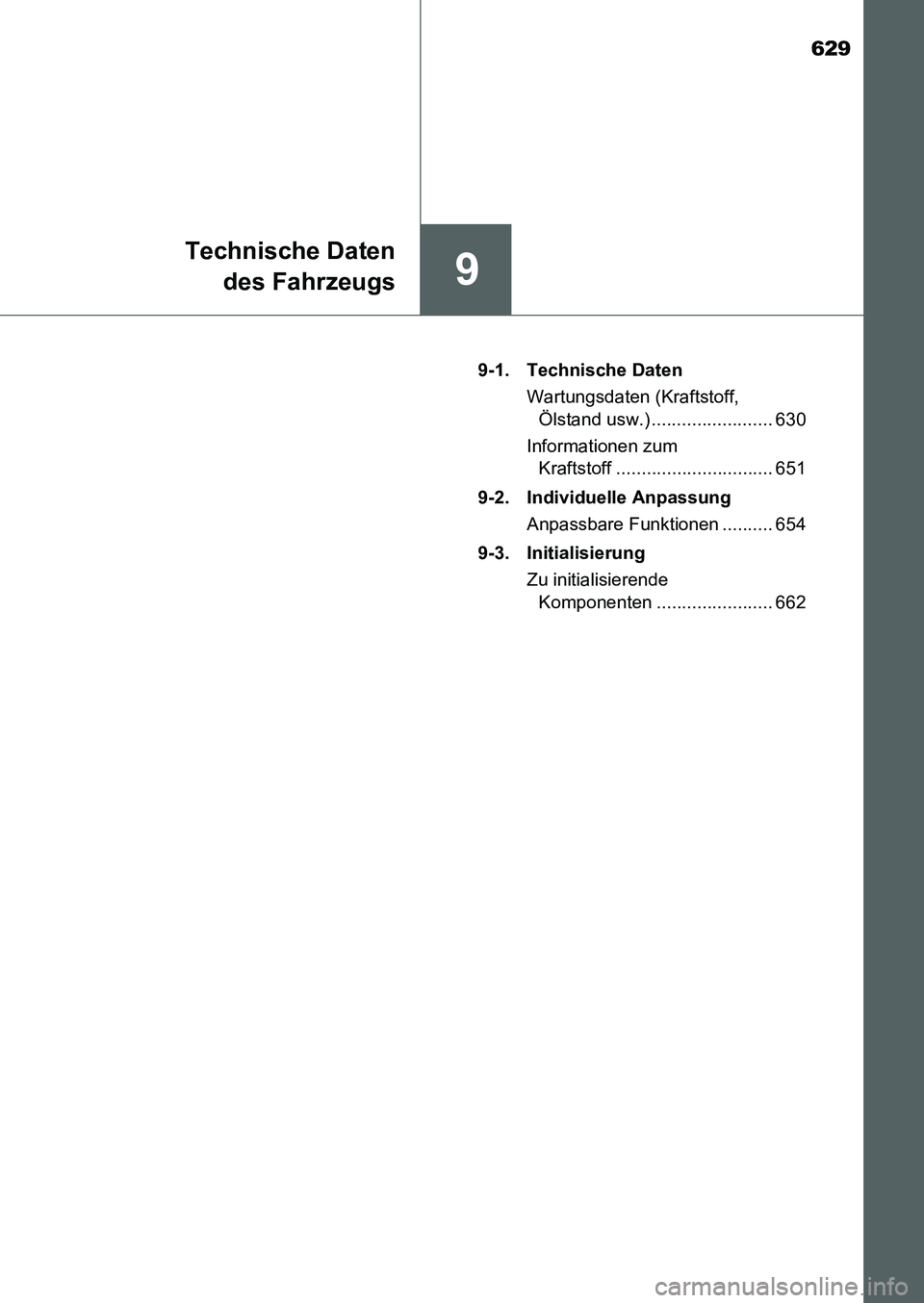

629
9
Technische Daten
des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)9-1. Technische Daten
Wartungsdaten (Kraftstoff,
Ölstand usw.) ........................ 630
Informationen zum
Kraftstoff ............................... 651
9-2. Individuelle Anpassung
Anpassbare Funktionen .......... 654
9-3. Initialisierung
Zu initialisierende
Komponenten ....................... 662
UK AURIS_HB_OM_German_OM12K99M.book 629 ページ ２０１６年６月２８日　火曜日　午後５時５４分

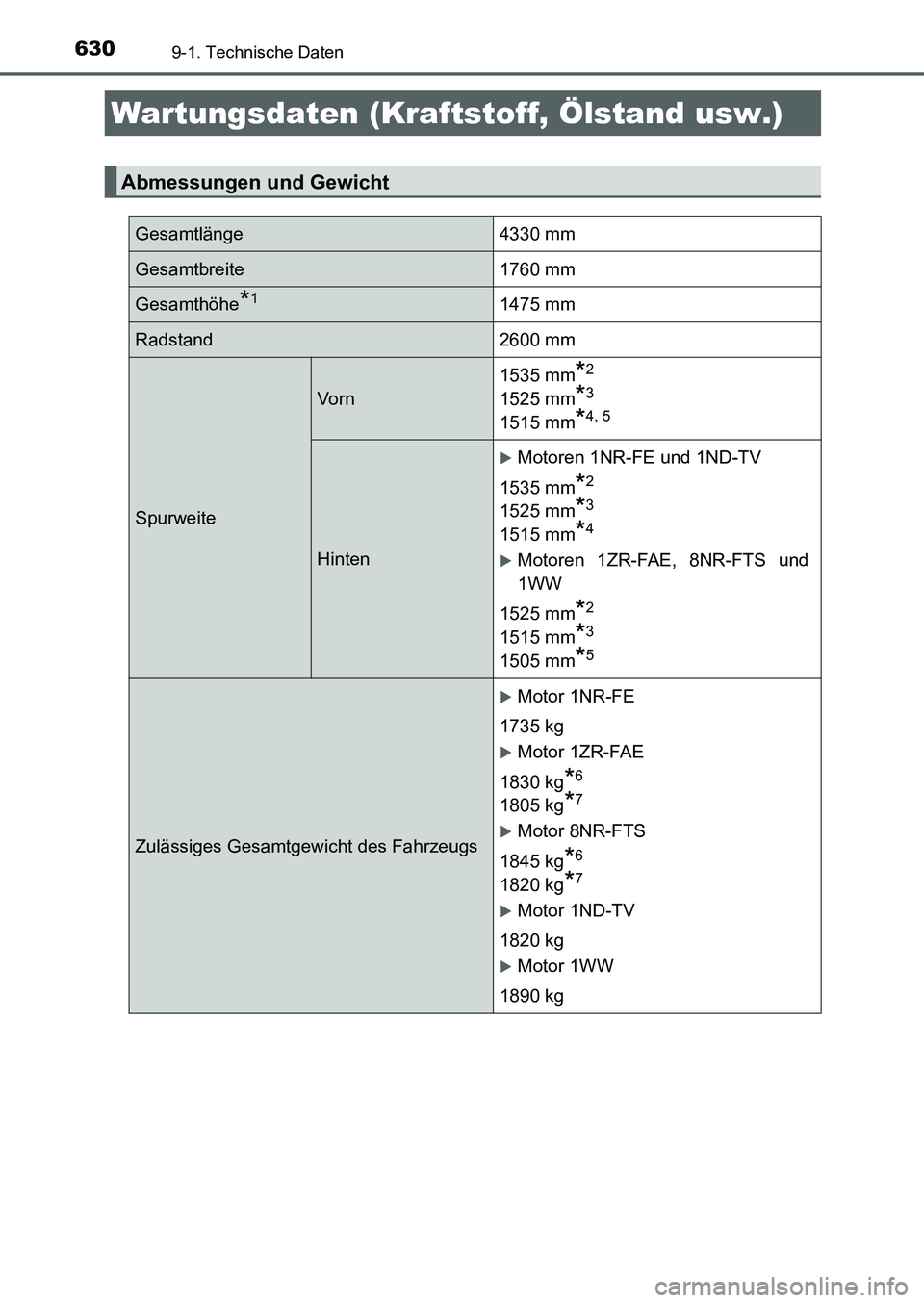

630
UK_AURIS_HB_EM (OM12K99M)
9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 4330 mm
Gesamtbreite 1760 mm
Gesamthöhe*11475 mm
Radstand 2600 mm
Spurweite
Vo r n1535 mm
*2
1525 mm*3
1515 mm*4, 5
Hinten
Motoren 1NR-FE und 1ND-TV
1535 mm
*2
1525 mm*3
1515 mm*4
Motoren 1ZR-FAE, 8NR-FTS und
1WW
1525 mm
*2
1515 mm*3
1505 mm*5
Zulässiges Gesamtgewicht des Fahrzeugs
Motor 1NR-FE
1735 kg
Motor 1ZR-FAE
1830 kg
*6
1805 kg*7
Motor 8NR-FTS
1845 kg
*6
1820 kg*7
Motor 1ND-TV
1820 kg
Motor 1WW
1890 kg
UK AURIS_HB_OM_German_OM12K99M.book 630 ページ ２０１６年６月２８日　火曜日　午後５時５４分

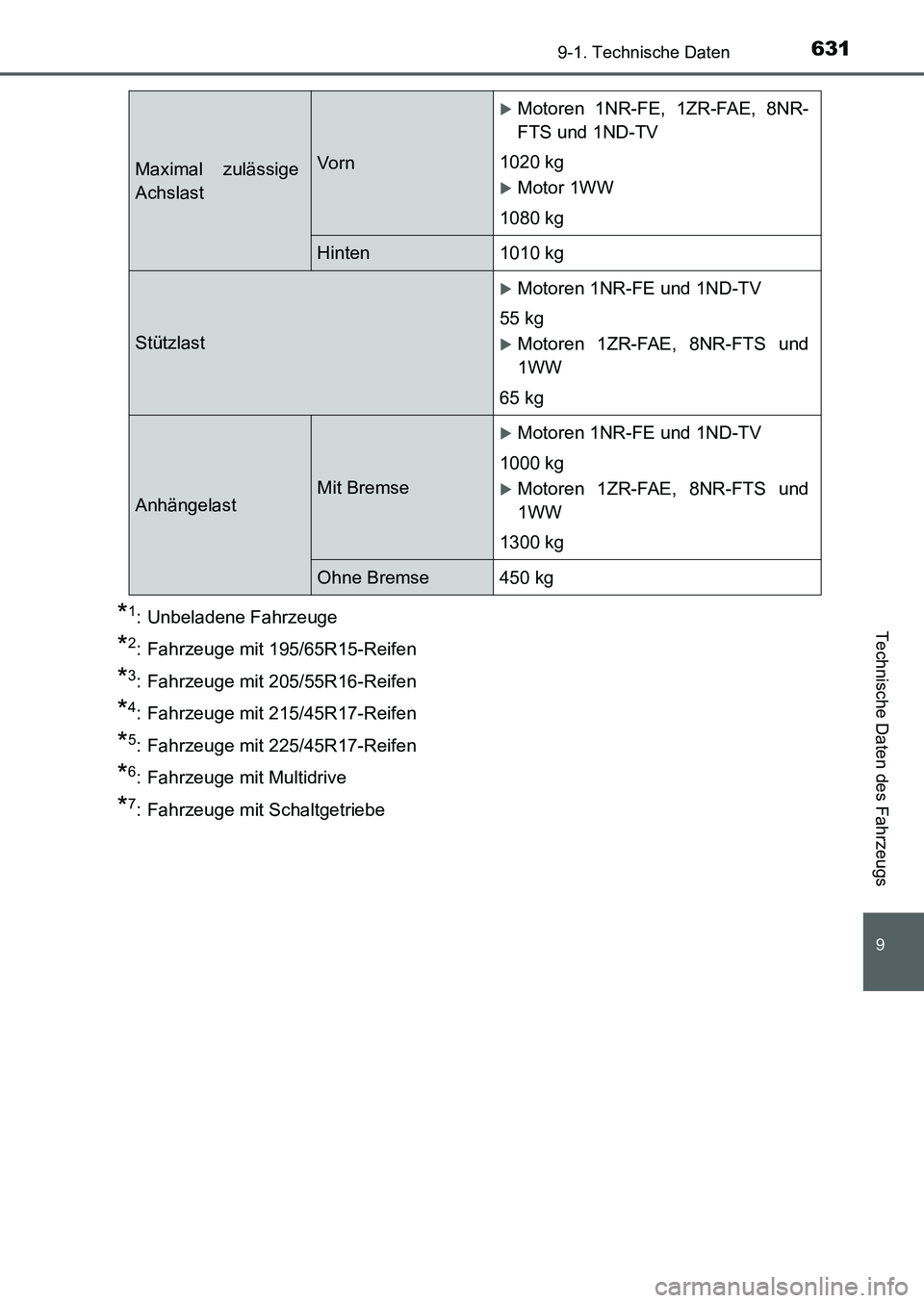

631
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit 195/65R15-Reifen
*3: Fahrzeuge mit 205/55R16-Reifen
*4: Fahrzeuge mit 215/45R17-Reifen
*5: Fahrzeuge mit 225/45R17-Reifen
*6: Fahrzeuge mit Multidrive
*7: Fahrzeuge mit Schaltgetriebe
Maximal zulässige
AchslastVo r n
Motoren 1NR-FE, 1ZR-FAE, 8NR-
FTS und 1ND-TV
1020 kg
Motor 1WW
1080 kg
Hinten 1010 kg
Stützlast
Motoren 1NR-FE und 1ND-TV
55 kg
Motoren 1ZR-FAE, 8NR-FTS und
1WW
65 kg
AnhängelastMit Bremse
Motoren 1NR-FE und 1ND-TV
1000 kg
Motoren 1ZR-FAE, 8NR-FTS und
1WW
1300 kg
Ohne Bremse 450 kg
UK AURIS_HB_OM_German_OM12K99M.book 631 ページ ２０１６年６月２８日　火曜日　午後５時５４分

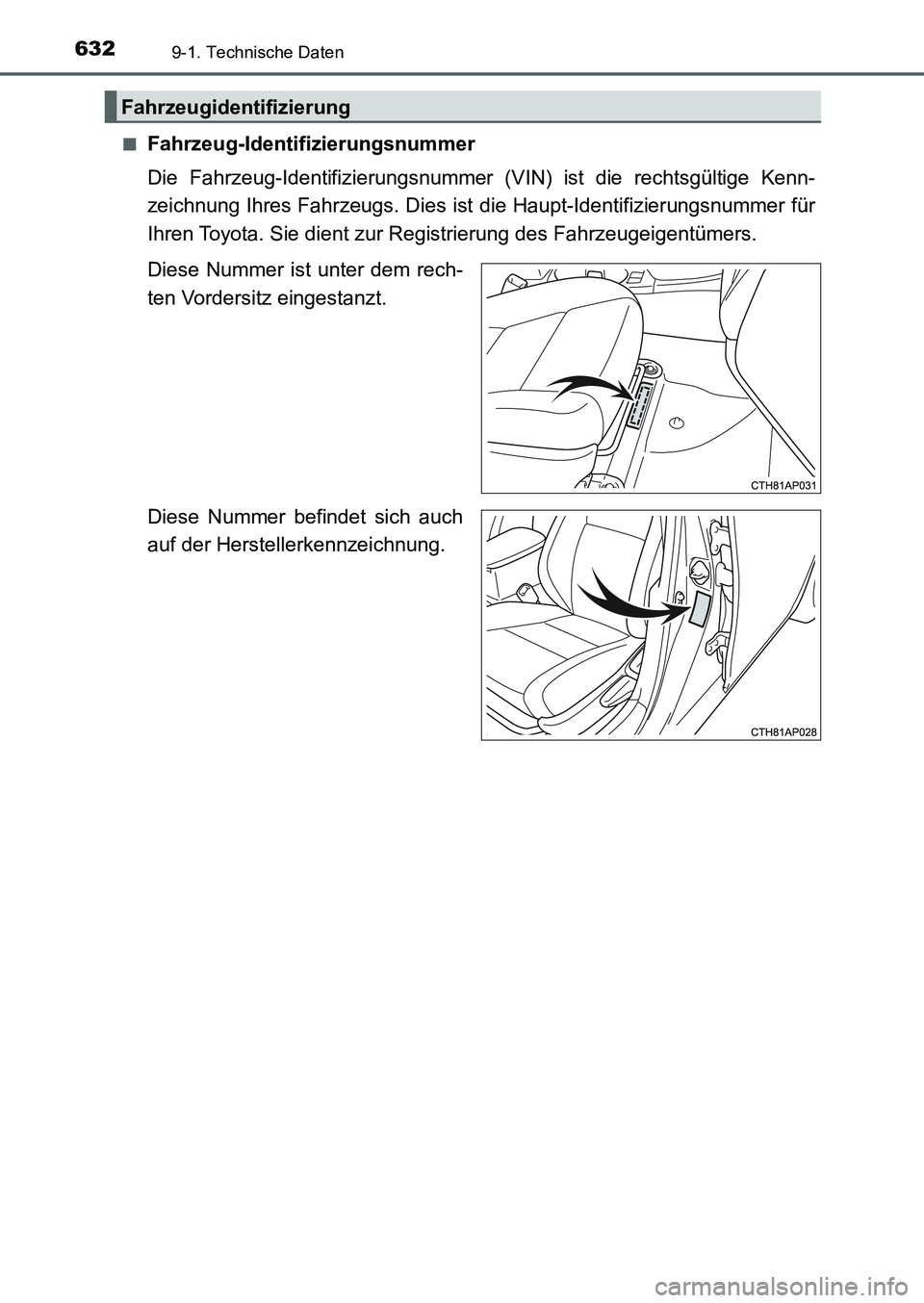

6329-1. Technische Daten
UK_AURIS_HB_EM (OM12K99M)■
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
Fahrzeugidentifizierung
