2017 TOYOTA AURIS Betriebsanleitungen (in German)

5377-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)

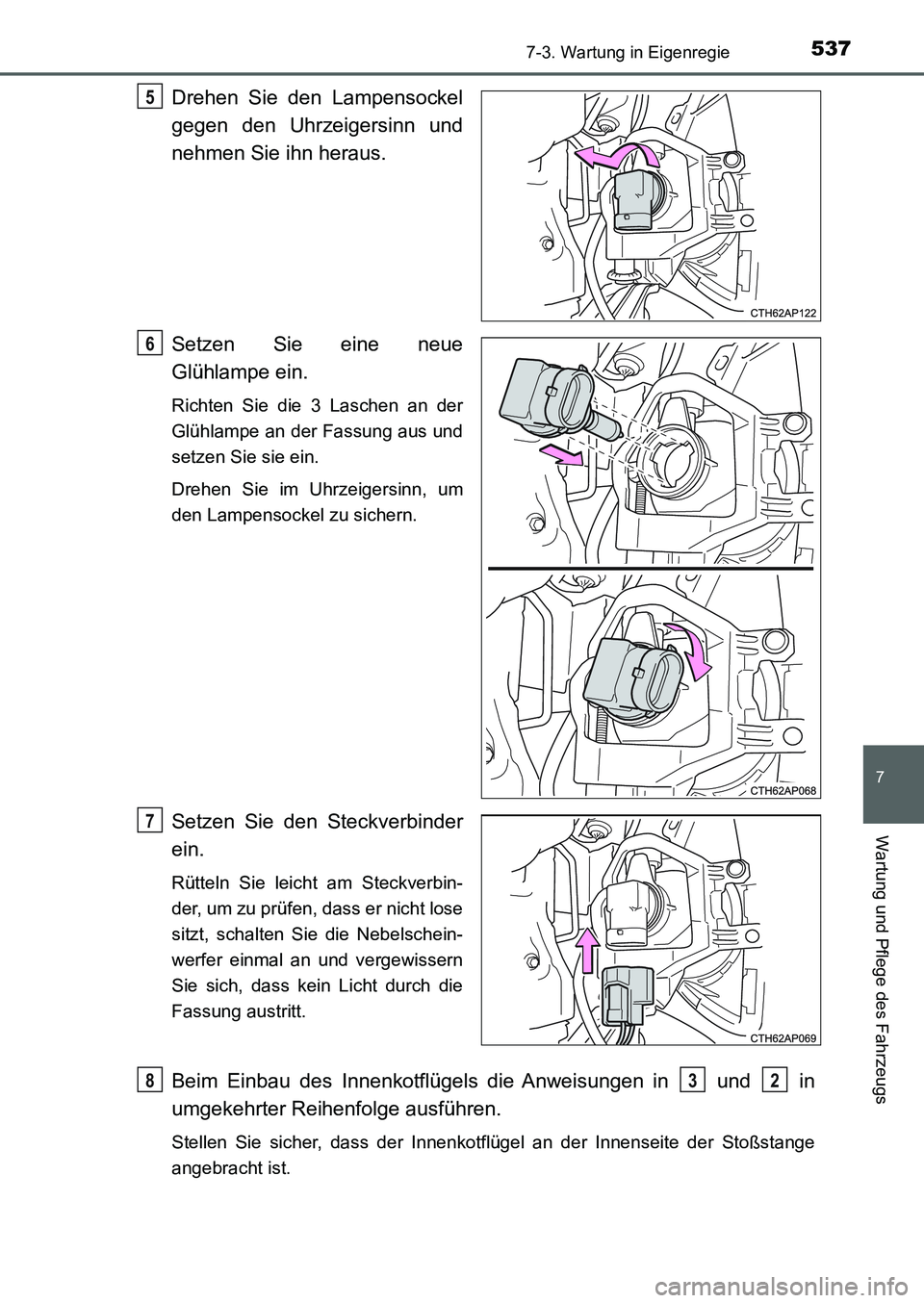

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Setzen Sie eine neue
Glühlampe ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie im Uhrzeigersinn, um
den Lampensockel zu sichern.
Setzen Sie den Steckverbinder
ein.
Rütteln Sie leicht am Steckverbin-
der, um zu prüfen, dass er nicht lose
sitzt, schalten Sie die Nebelschein-
werfer einmal an und vergewissern
Sie sich, dass kein Licht durch die
Fassung austritt.
Beim Einbau des Innenkotflügels die Anweisungen in und in
umgekehrter Reihenfolge ausführen.
Stellen Sie sicher, dass der Innenkotflügel an der Innenseite der Stoßstange
angebracht ist.
5
6
7
832
UK AURIS_HB_OM_German_OM12K99M.book 537 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5387-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)■

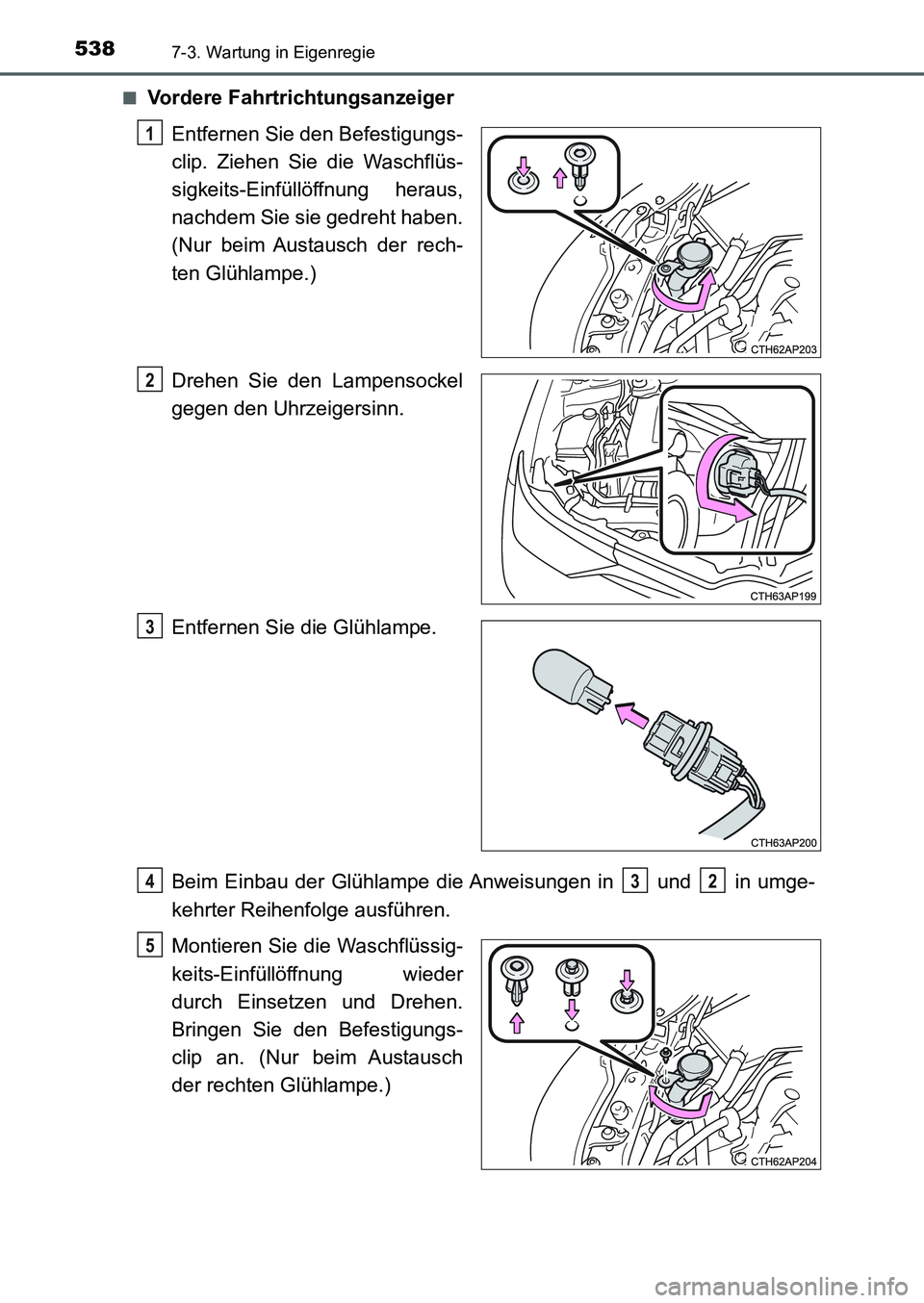

Vordere Fahrtrichtungsanzeiger
Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Beim Einbau der Glühlampe die Anweisungen in und in umge-
kehrter Reihenfolge ausführen.
Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungs-
clip an. (Nur beim Austausch
der rechten Glühlampe.)
1
2
3
432
5
UK AURIS_HB_OM_German_OM12K99M.book 538 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5397-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)■

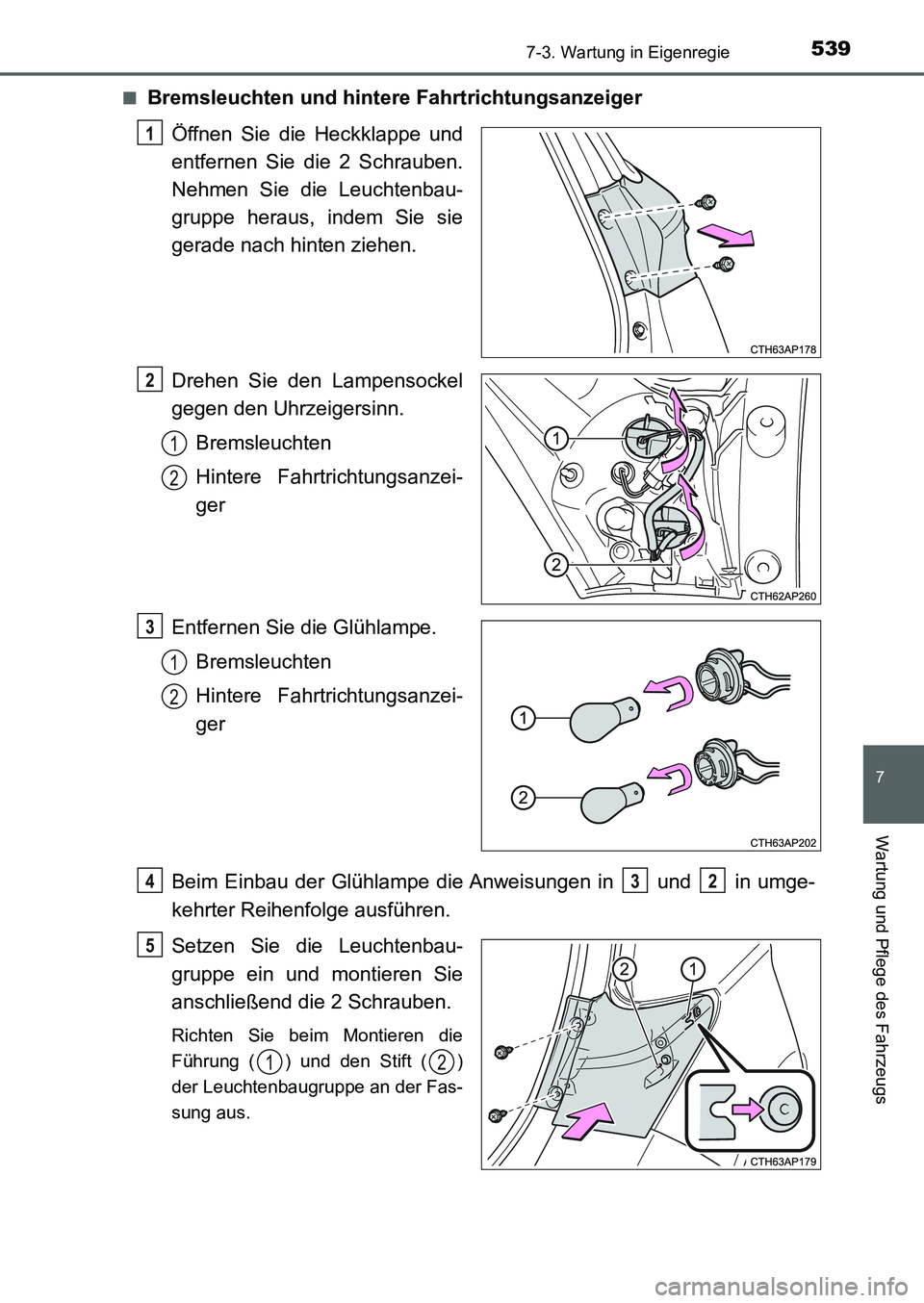

Bremsleuchten und hintere Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe und
entfernen Sie die 2 Schrauben.
Nehmen Sie die Leuchtenbau-
gruppe heraus, indem Sie sie
gerade nach hinten ziehen.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Bremsleuchten
Hintere Fahrtrichtungsanzei-
ger
Entfernen Sie die Glühlampe.
Bremsleuchten
Hintere Fahrtrichtungsanzei-
ger
Beim Einbau der Glühlampe die Anweisungen in und in umge-
kehrter Reihenfolge ausführen.
Setzen Sie die Leuchtenbau-
gruppe ein und montieren Sie
anschließend die 2 Schrauben.
Richten Sie beim Montieren die
Führung ( ) und den Stift ( )
der Leuchtenbaugruppe an der Fas-
sung aus.
1
2
1
2
3
1
2
432
5
12
UK AURIS_HB_OM_German_OM12K99M.book 539 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5407-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)■

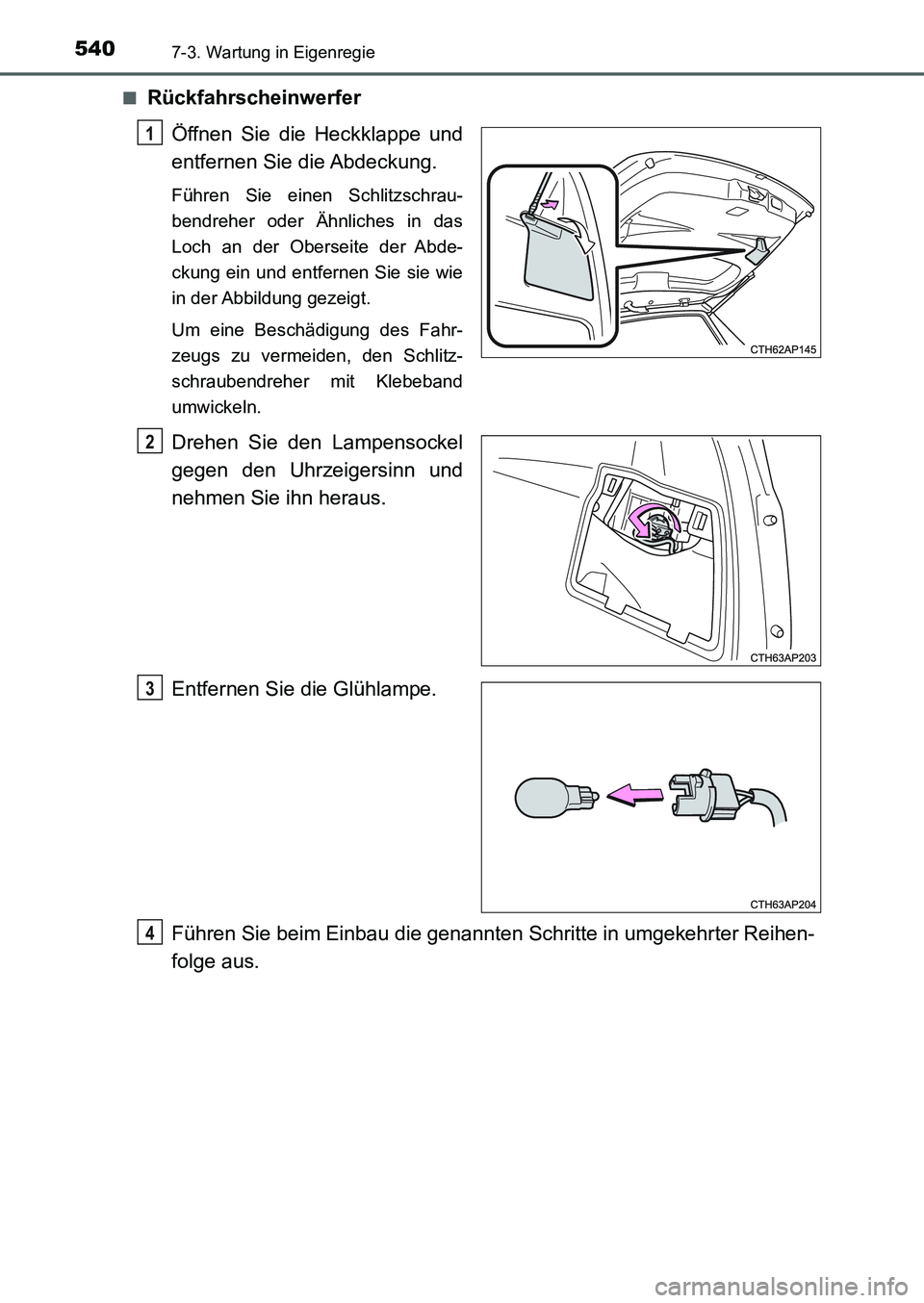

Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in das
Loch an der Oberseite der Abde-
ckung ein und entfernen Sie sie wie
in der Abbildung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 540 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5417-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)■

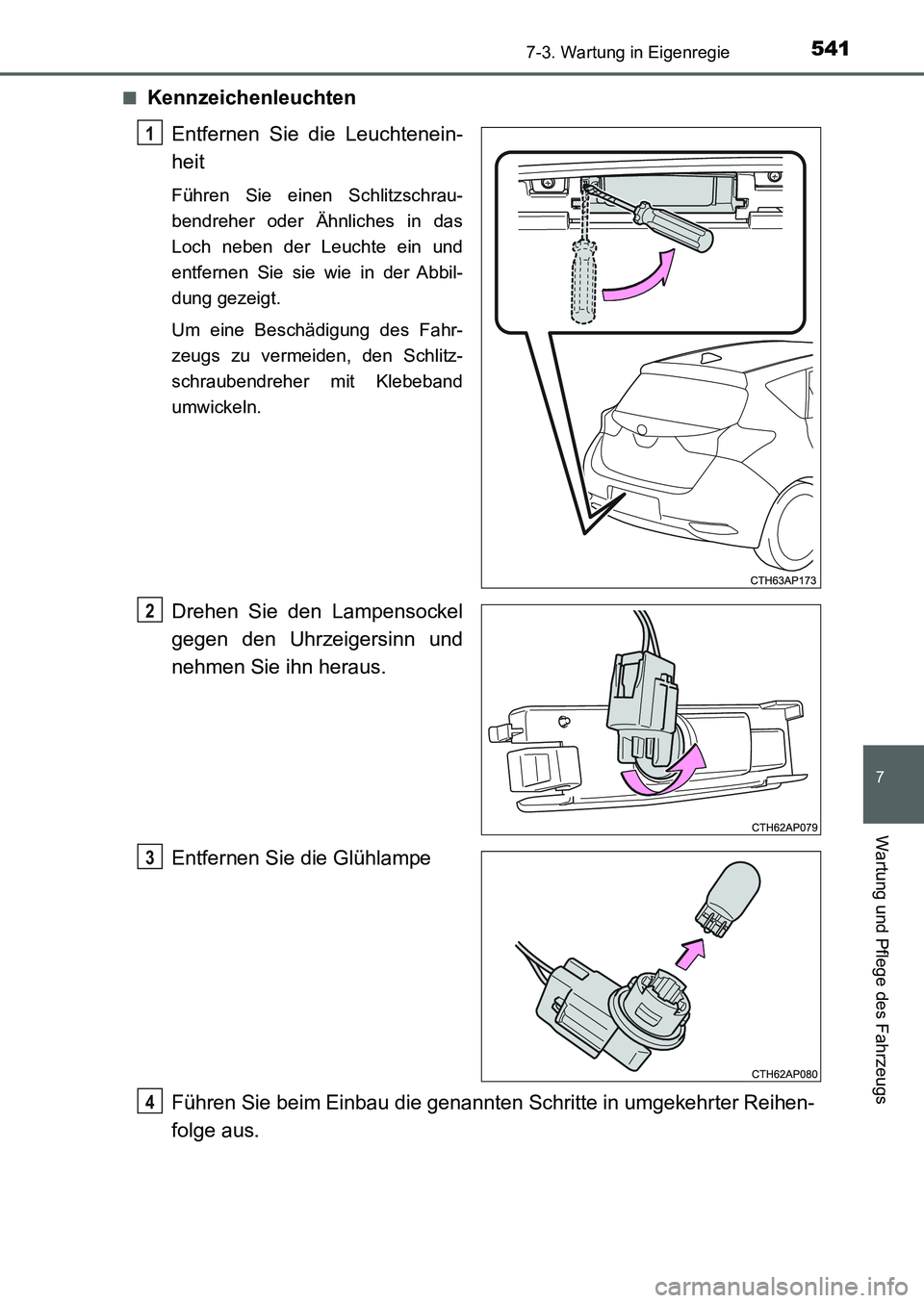

Kennzeichenleuchten
Entfernen Sie die Leuchtenein-
heit
Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in das
Loch neben der Leuchte ein und
entfernen Sie sie wie in der Abbil-
dung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 541 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5427-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)■

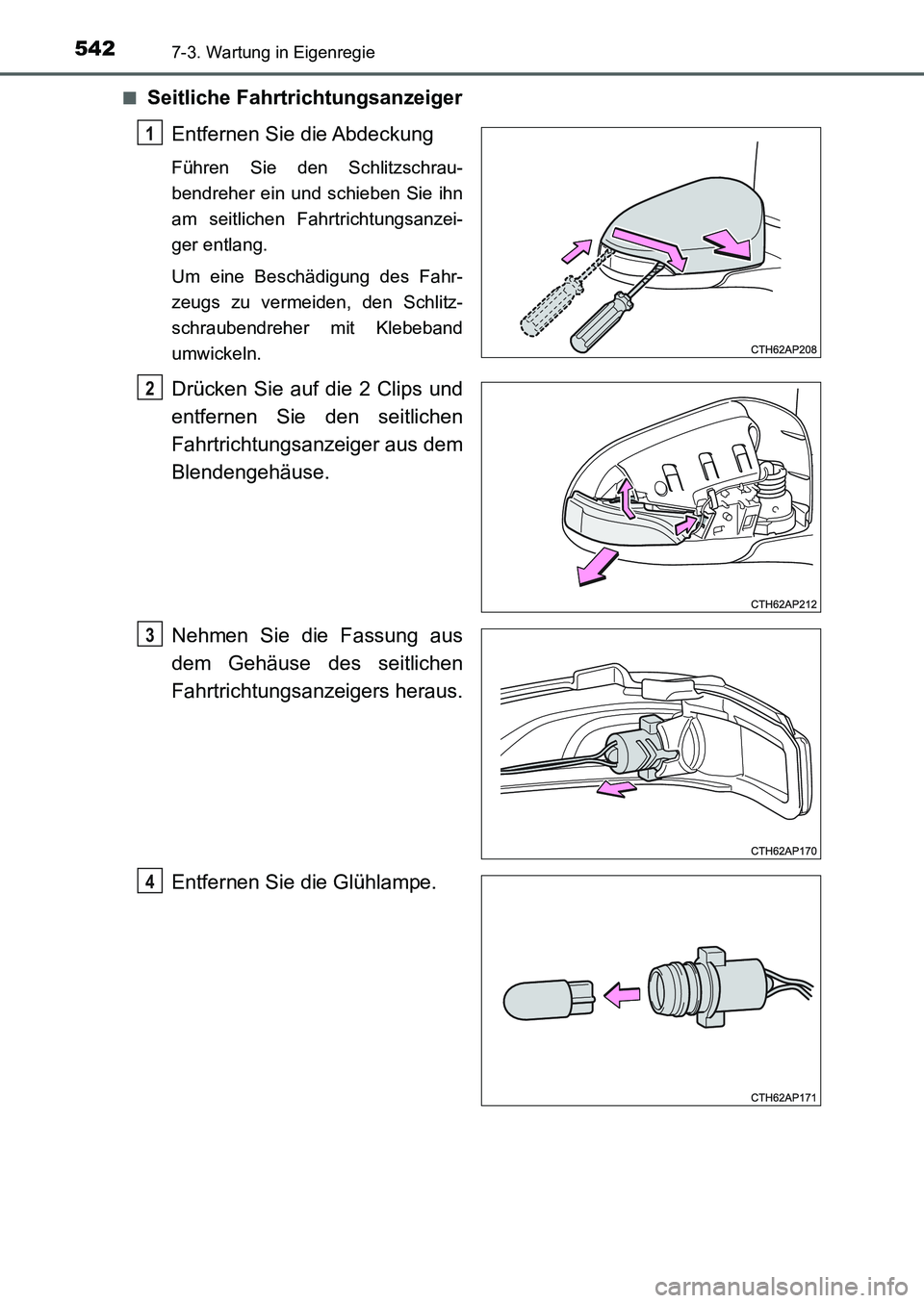

Seitliche Fahrtrichtungsanzeiger
Entfernen Sie die Abdeckung
Führen Sie den Schlitzschrau-
bendreher ein und schieben Sie ihn
am seitlichen Fahrtrichtungsanzei-
ger entlang.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.
Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.
Entfernen Sie die Glühlampe.
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 542 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5437-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)

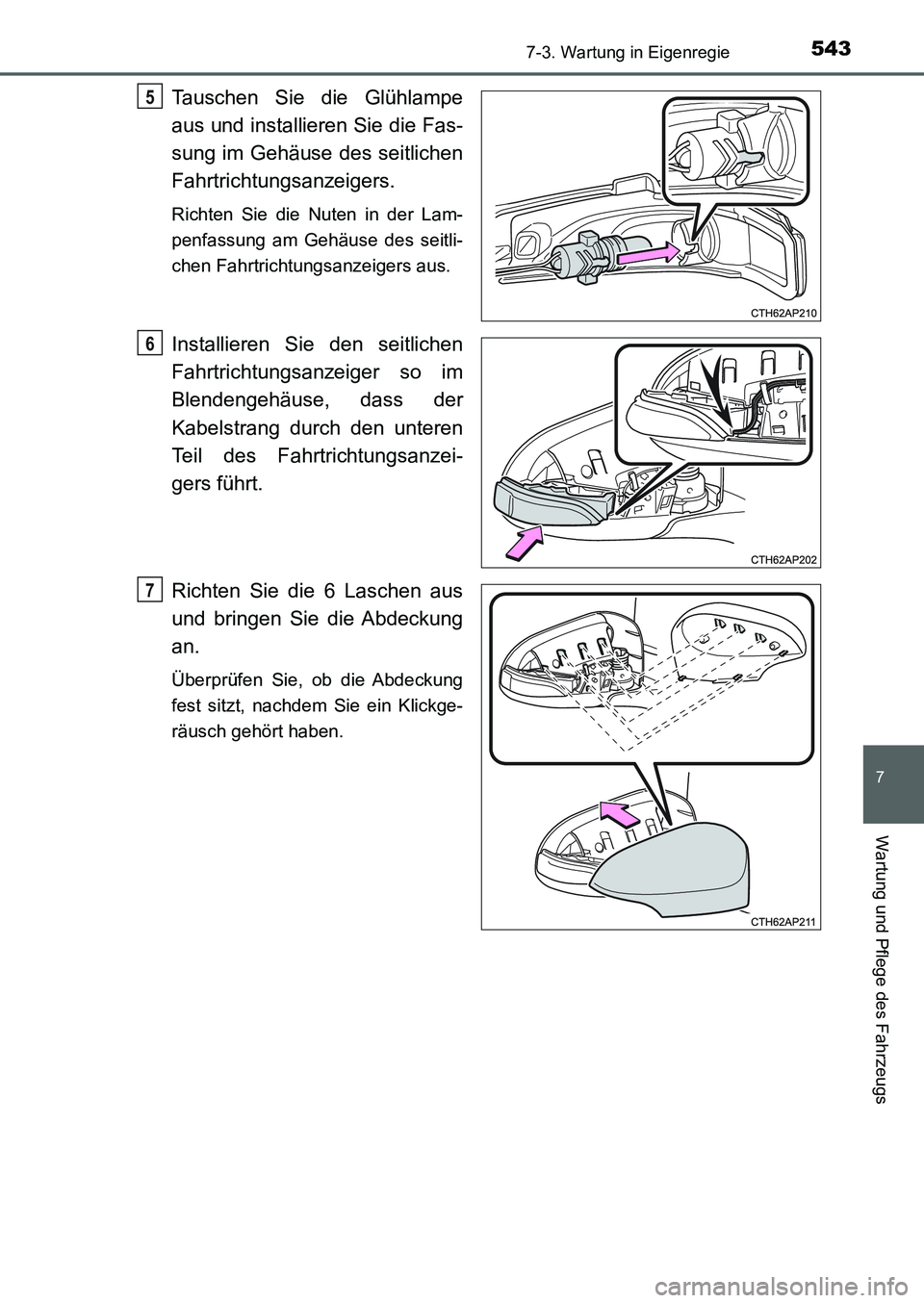

Tauschen Sie die Glühlampe
aus und installieren Sie die Fas-
sung im Gehäuse des seitlichen
Fahrtrichtungsanzeigers.
Richten Sie die Nuten in der Lam-
penfassung am Gehäuse des seitli-
chen Fahrtrichtungsanzeigers aus.
Installieren Sie den seitlichen
Fahrtrichtungsanzeiger so im
Blendengehäuse, dass der
Kabelstrang durch den unteren
Teil des Fahrtrichtungsanzei-
gers führt.
Richten Sie die 6 Laschen aus
und bringen Sie die Abdeckung
an.
Überprüfen Sie, ob die Abdeckung
fest sitzt, nachdem Sie ein Klickge-
räusch gehört haben.
5
6
7
UK AURIS_HB_OM_German_OM12K99M.book 543 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5447-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)■

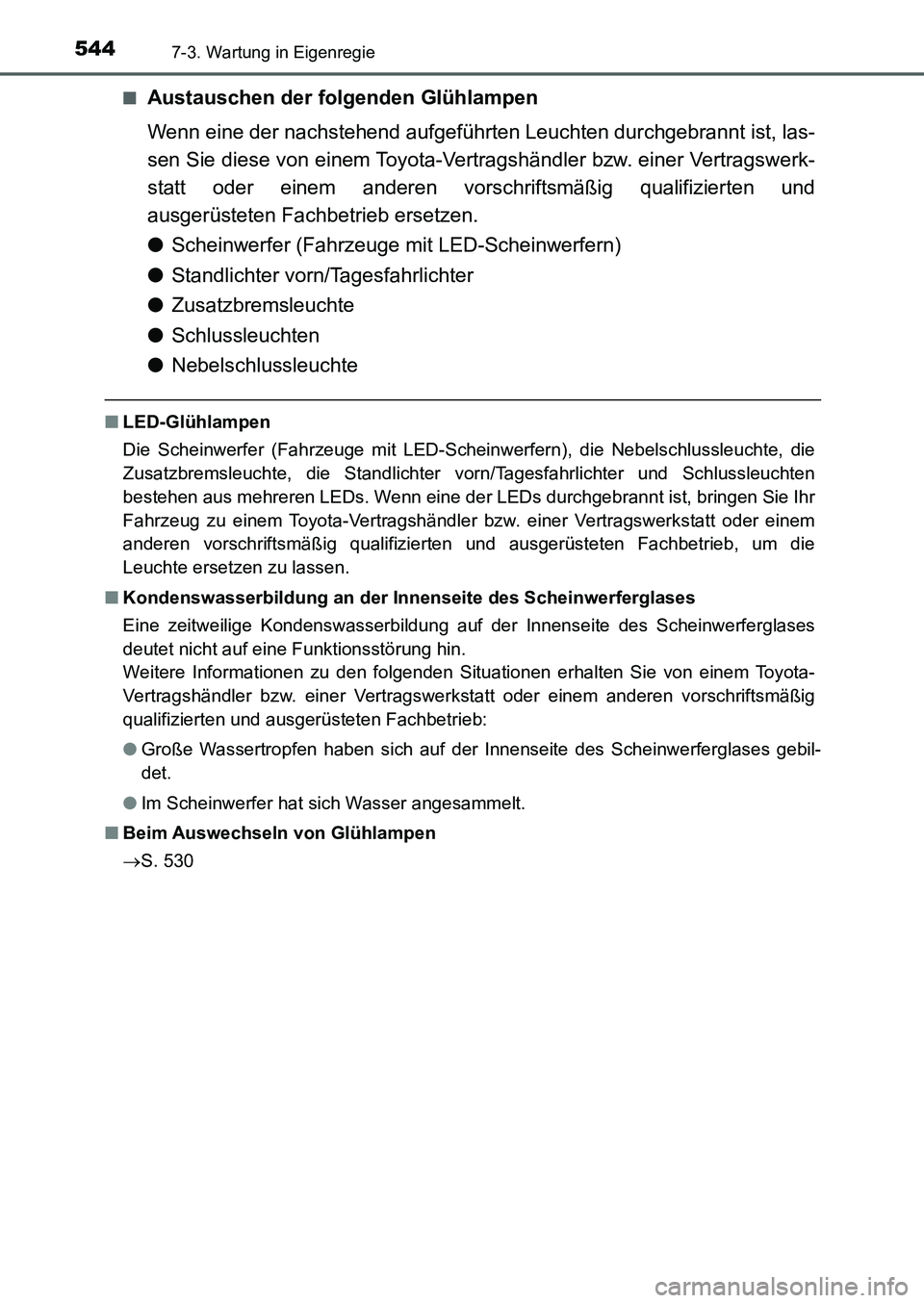

Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb ersetzen.
●Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern)
●Standlichter vorn/Tagesfahrlichter
●Zusatzbremsleuchte
●Schlussleuchten
●Nebelschlussleuchte
■LED-Glühlampen
Die Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern), die Nebelschlussleuchte, die
Zusatzbremsleuchte, die Standlichter vorn/Tagesfahrlichter und Schlussleuchten
bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um die
Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Weitere Informationen zu den folgenden Situationen erhalten Sie von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
■Beim Auswechseln von Glühlampen
S. 530
