5858-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)

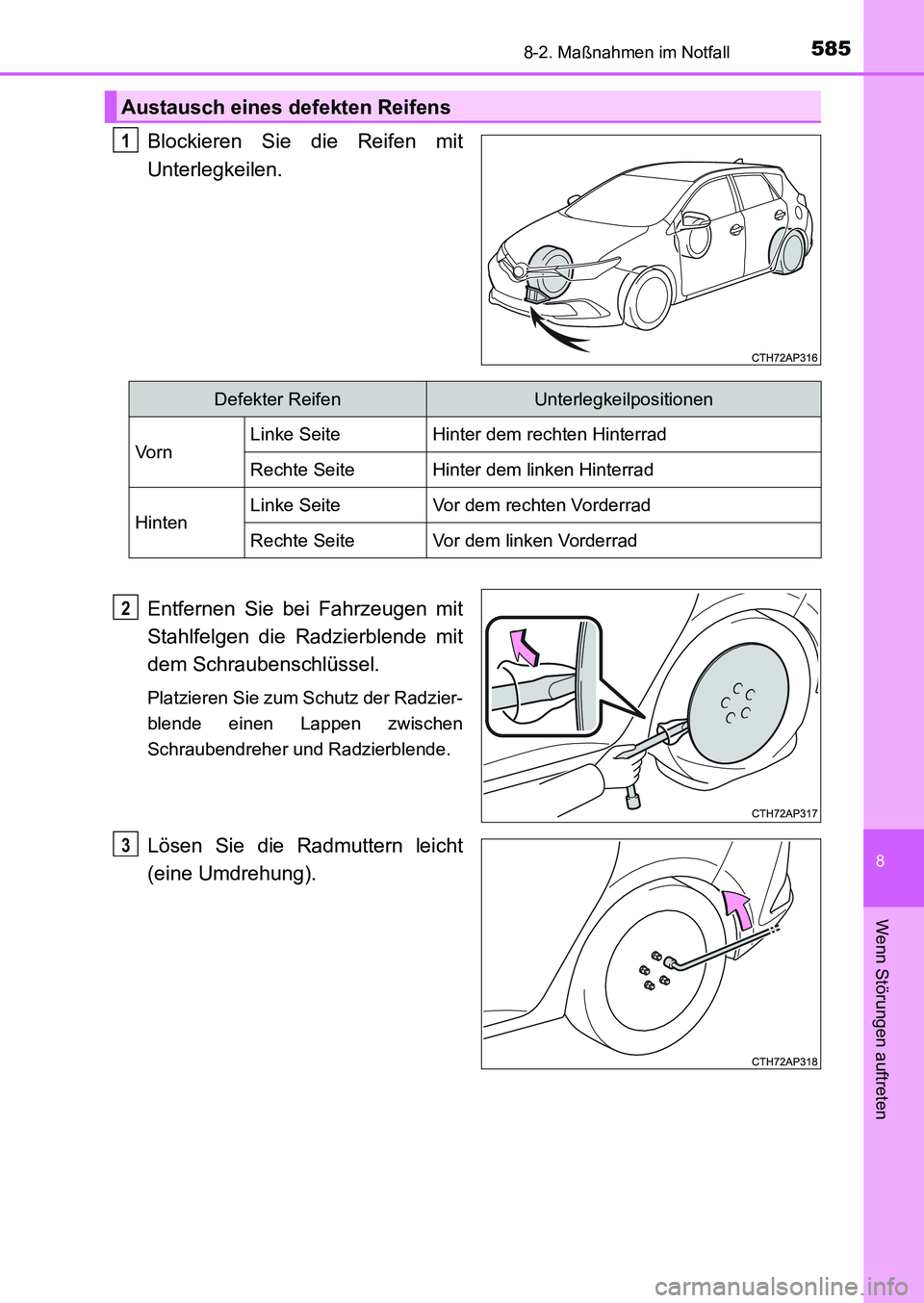

Blockieren Sie die Reifen mit
Unterlegkeilen.
Entfernen Sie bei Fahrzeugen mit
Stahlfelgen die Radzierblende mit
dem Schraubenschlüssel.
Platzieren Sie zum Schutz der Radzier-
blende einen Lappen zwischen
Schraubendreher und Radzierblende.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Austausch eines defekten Reifens
1
Defekter ReifenUnterlegkeilpositionen
Vo r nLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3
UK AURIS_HB_OM_German_OM12K99M.book 585 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5868-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)

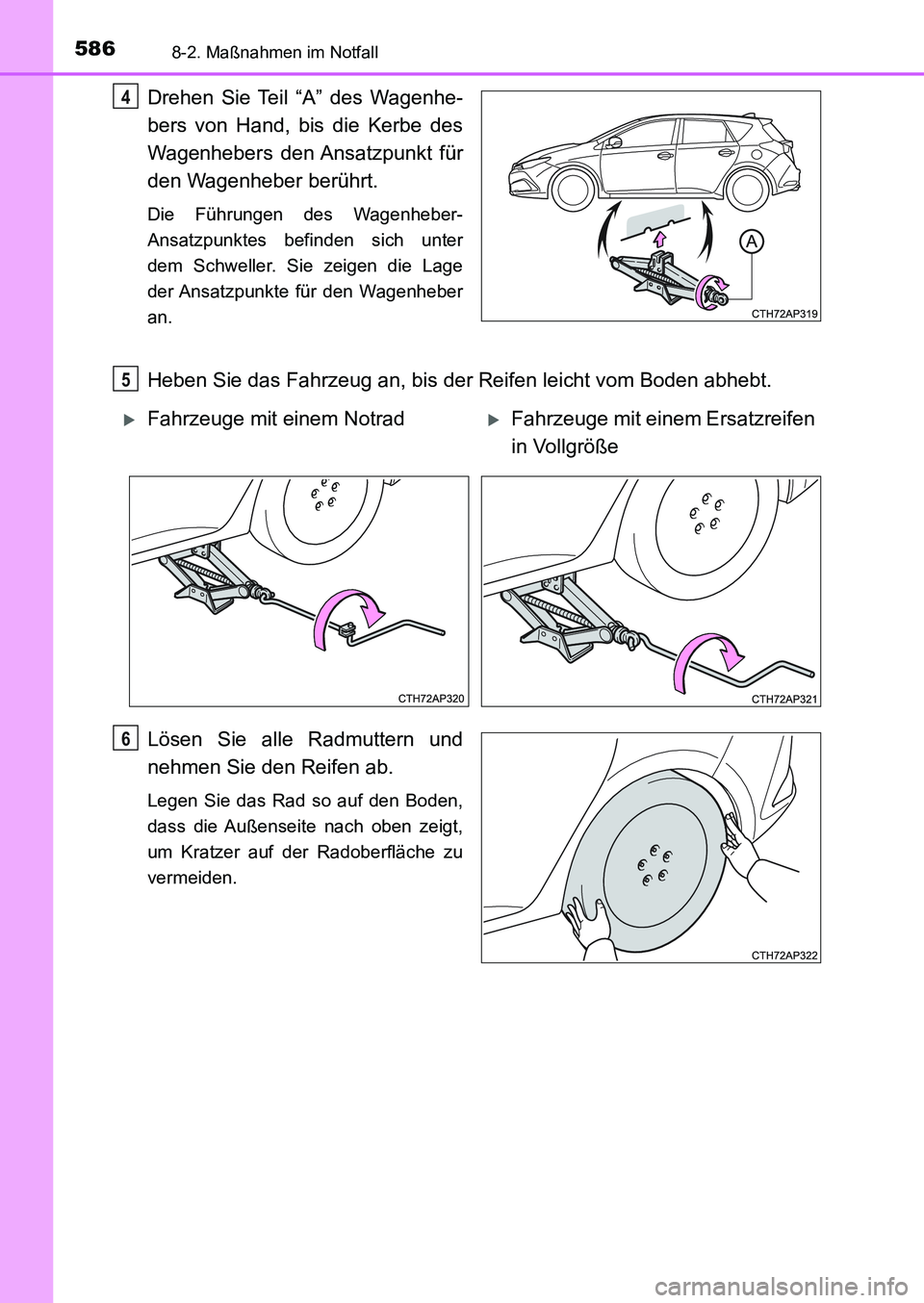

Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Heben Sie das Fahrzeug an, bis der Reifen leicht vom Boden abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Außenseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
Fahrzeuge mit einem NotradFahrzeuge mit einem Ersatzreifen
in Vollgröße
6
UK AURIS_HB_OM_German_OM12K99M.book 586 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5878-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Entfernen Sie Schmutz und
Fremdkörper von der Auflageflä-
che des Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.

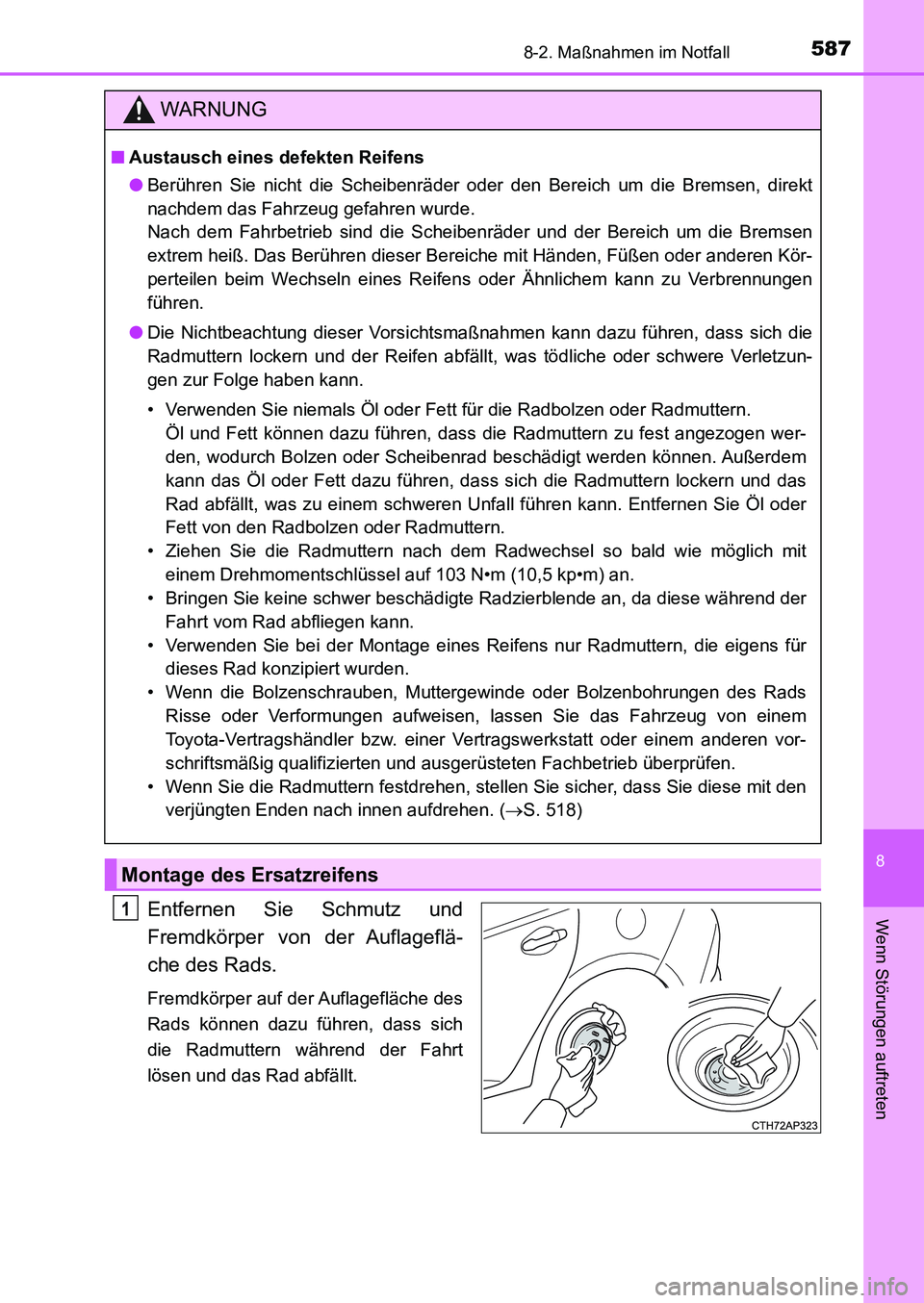

WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht die Scheibenräder oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Kör-
perteilen beim Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen
führen.
●Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen wer-
den, wodurch Bolzen oder Scheibenrad beschädigt werden können. Außerdem
kann das Öl oder Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem schweren Unfall führen kann. Entfernen Sie Öl oder
Fett von den Radbolzen oder Radmuttern.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) an.
• Bringen Sie keine schwer beschädigte Radzierblende an, da diese während der
Fahrt vom Rad abfliegen kann.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
dieses Rad konzipiert wurden.
• Wenn die Bolzenschrauben, Muttergewinde oder Bolzenbohrungen des Rads
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
• Wenn Sie die Radmuttern festdrehen, stellen Sie sicher, dass Sie diese mit den
verjüngten Enden nach innen aufdrehen. (S. 518)
Montage des Ersatzreifens
1
UK AURIS_HB_OM_German_OM12K99M.book 587 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5888-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)

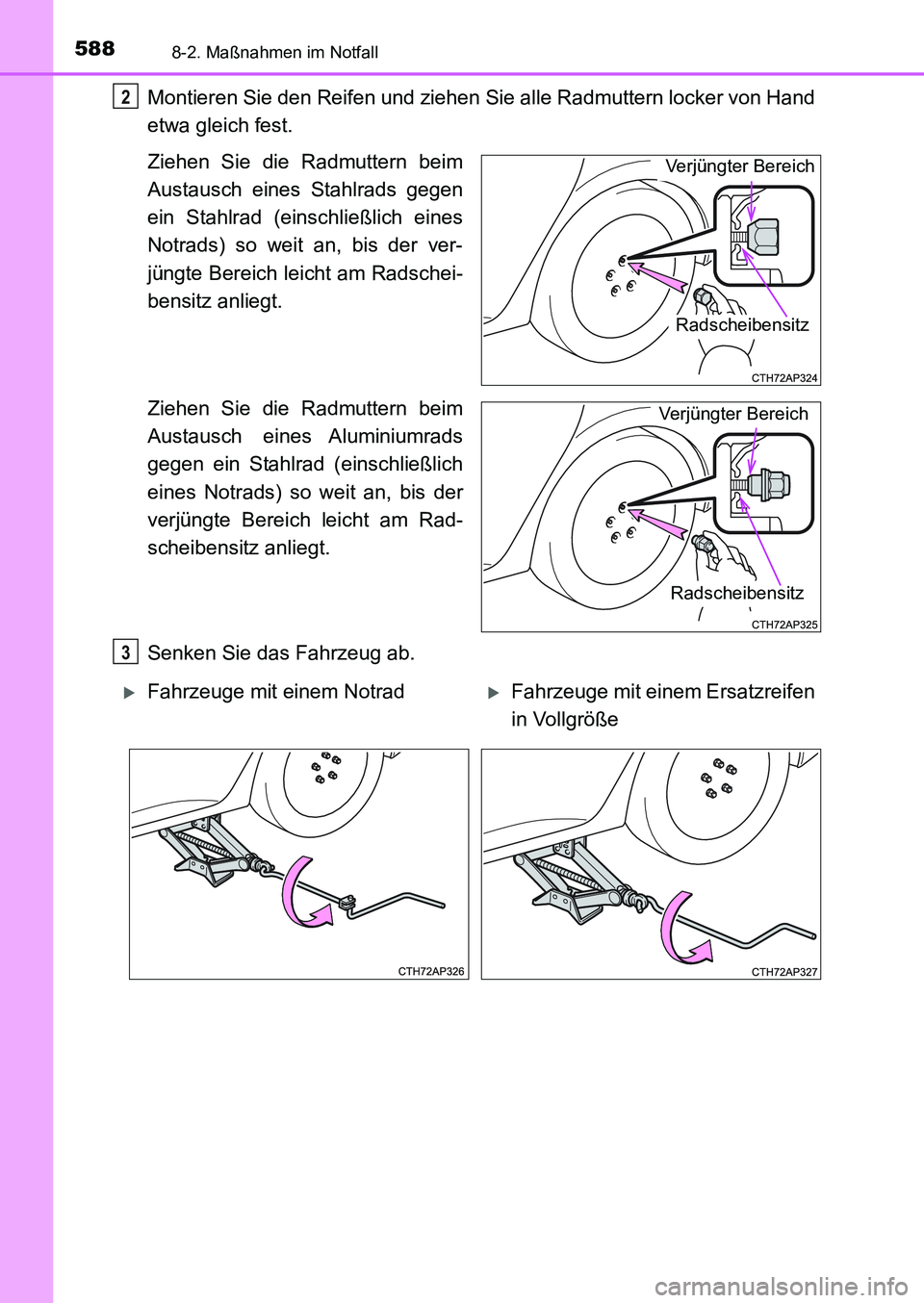

Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand
etwa gleich fest.
Ziehen Sie die Radmuttern beim
Austausch eines Stahlrads gegen
ein Stahlrad (einschließlich eines
Notrads) so weit an, bis der ver-
jüngte Bereich leicht am Radschei-
bensitz anliegt.
Ziehen Sie die Radmuttern beim
Austausch eines Aluminiumrads
gegen ein Stahlrad (einschließlich
eines Notrads) so weit an, bis der
verjüngte Bereich leicht am Rad-
scheibensitz anliegt.
Senken Sie das Fahrzeug ab.2
Verjüngter Bereich
Radscheibensitz
Verjüngter Bereich
Radscheibensitz
3
Fahrzeuge mit einem NotradFahrzeuge mit einem Ersatzreifen
in Vollgröße
UK AURIS_HB_OM_German_OM12K99M.book 588 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5898-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)

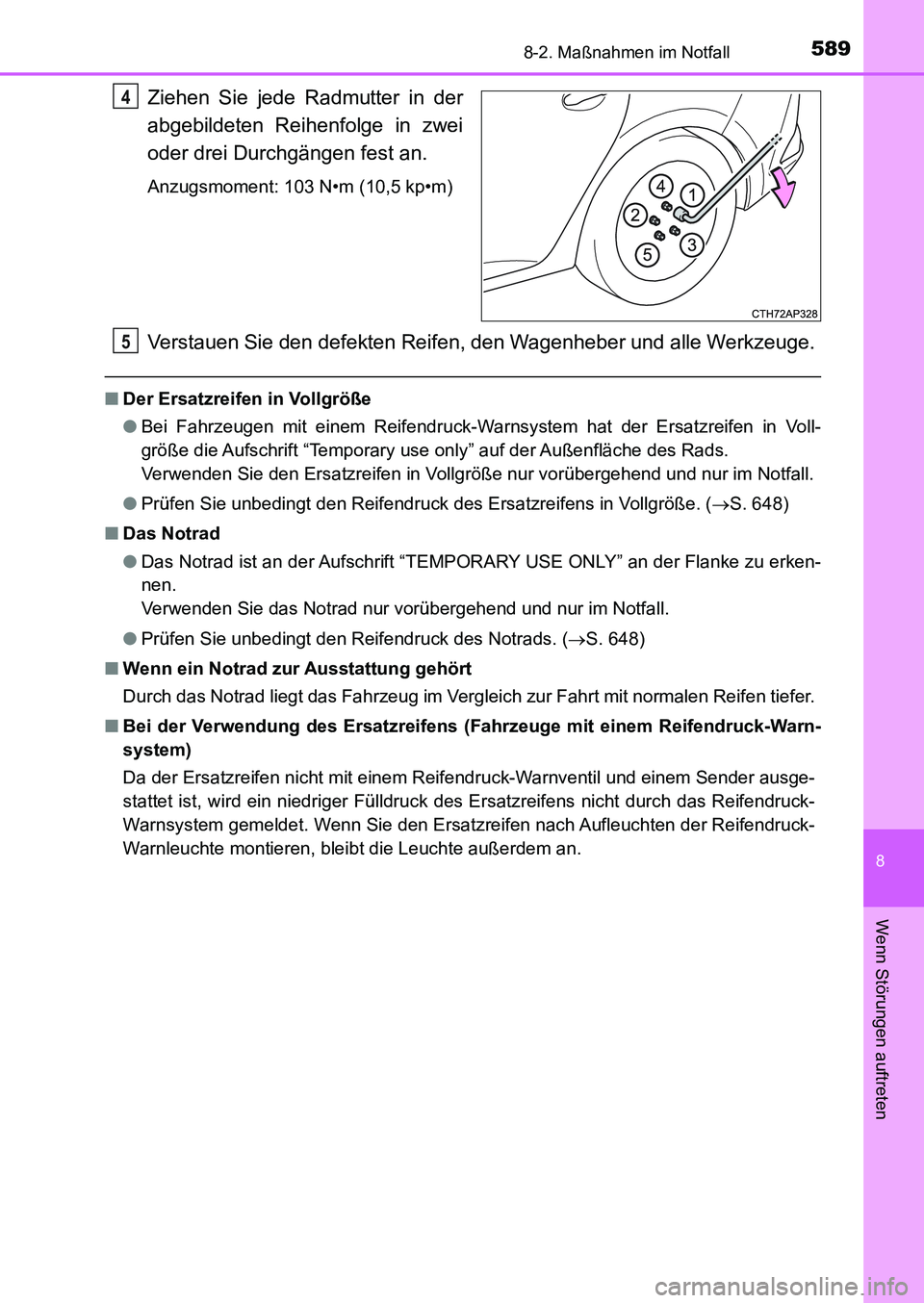

Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment: 103 N•m (10,5 kp•m)
Verstauen Sie den defekten Reifen, den Wagenheber und alle Werkzeuge.
■Der Ersatzreifen in Vollgröße
●Bei Fahrzeugen mit einem Reifendruck-Warnsystem hat der Ersatzreifen in Voll-
größe die Aufschrift “Temporary use only” auf der Außenfläche des Rads.
Verwenden Sie den Ersatzreifen in Vollgröße nur vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des Ersatzreifens in Vollgröße. (S. 648)
■Das Notrad
●Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des Notrads. (S. 648)
■Wenn ein Notrad zur Ausstattung gehört
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tiefer.
■Bei der Verwendung des Ersatzreifens (Fahrzeuge mit einem Reifendruck-Warn-
system)
Da der Ersatzreifen nicht mit einem Reifendruck-Warnventil und einem Sender ausge-
stattet ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck-
Warnsystem gemeldet. Wenn Sie den Ersatzreifen nach Aufleuchten der Reifendruck-
Warnleuchte montieren, bleibt die Leuchte außerdem an.
4
5
UK AURIS_HB_OM_German_OM12K99M.book 589 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5908-2. Maßnahmen im Notfall

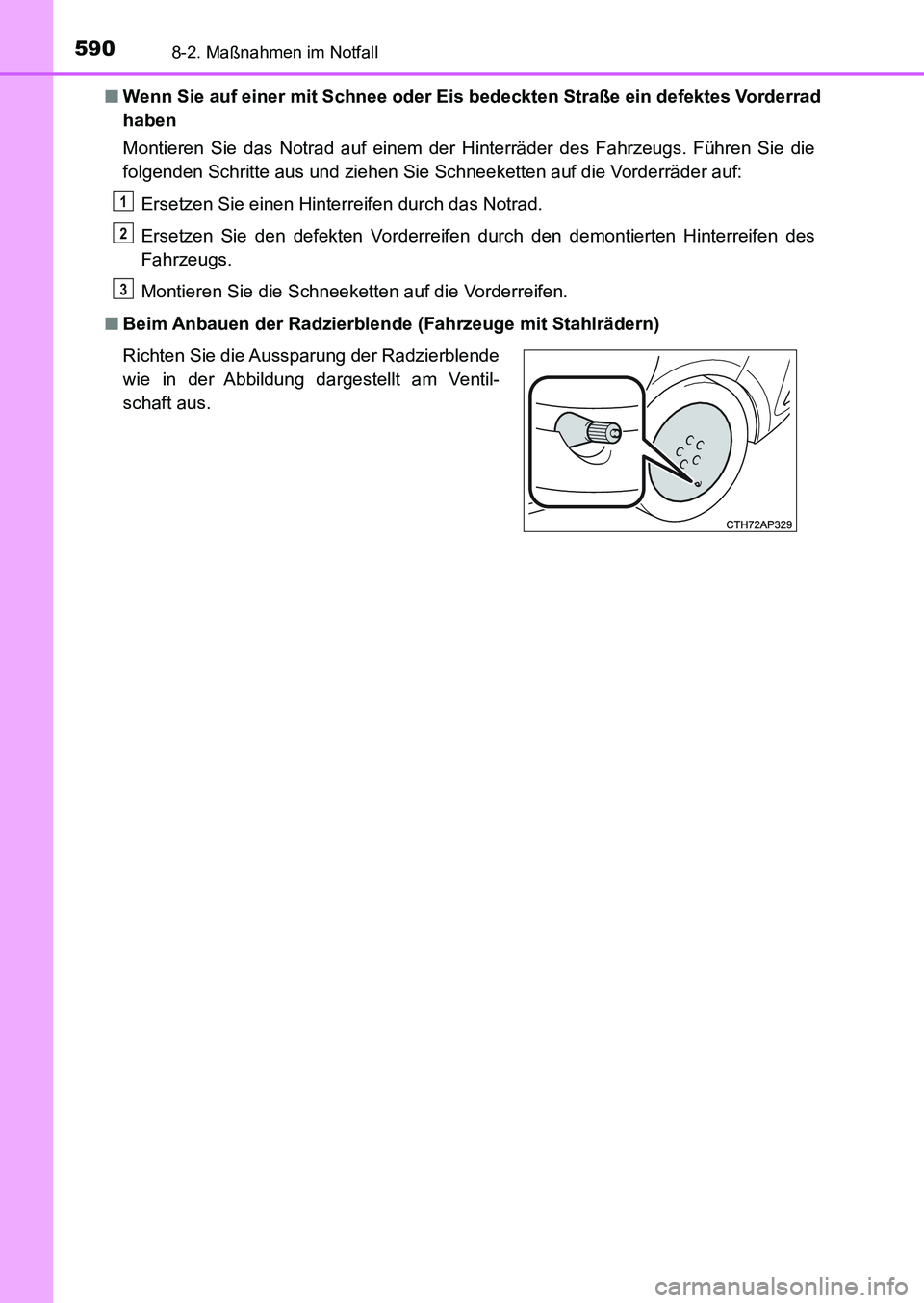

UK_AURIS_HB_EM (OM12K99M)■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Montieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderräder auf:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen des
Fahrzeugs.
Montieren Sie die Schneeketten auf die Vorderreifen.
■Beim Anbauen der Radzierblende (Fahrzeuge mit Stahlrädern)
Richten Sie die Aussparung der Radzierblende
wie in der Abbildung dargestellt am Ventil-
schaft aus.
1
2
3
UK AURIS_HB_OM_German_OM12K99M.book 590 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5918-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten

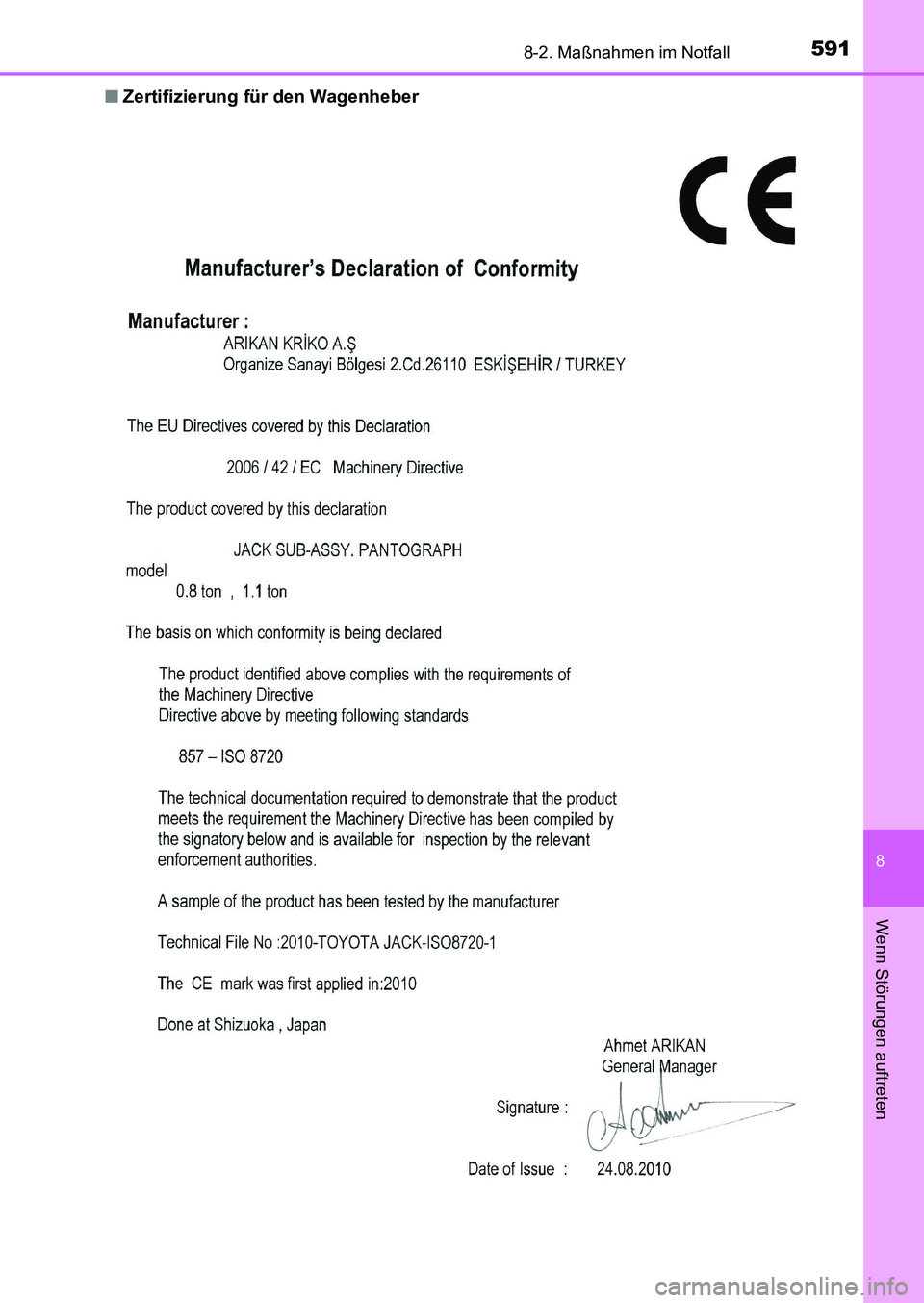

UK_AURIS_HB_EM (OM12K99M)■Zertifizierung für den Wagenheber
UK AURIS_HB_OM_German_OM12K99M.book 591 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5928-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)

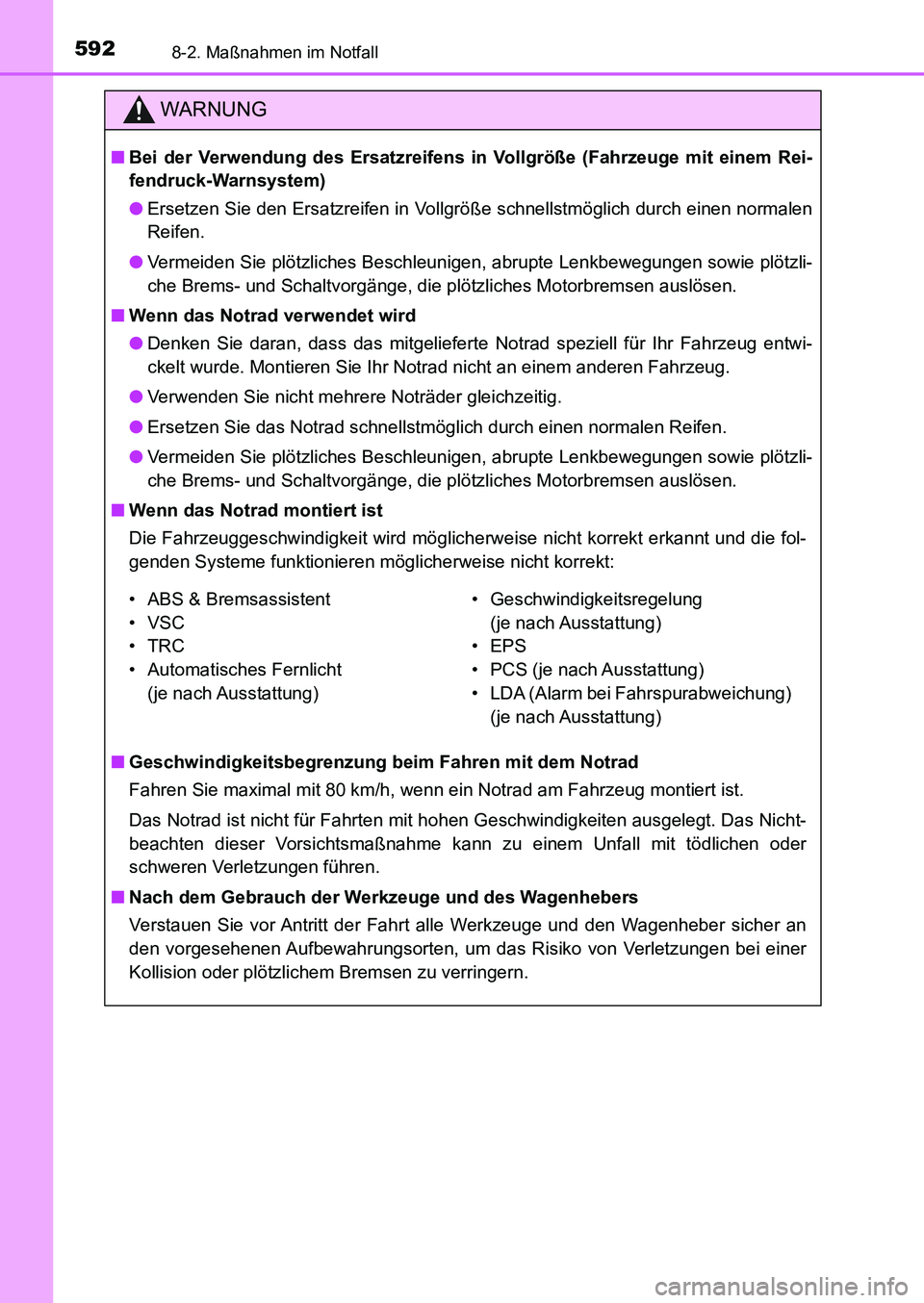

WARNUNG
■Bei der Verwendung des Ersatzreifens in Vollgröße (Fahrzeuge mit einem Rei-
fendruck-Warnsystem)
●Ersetzen Sie den Ersatzreifen in Vollgröße schnellstmöglich durch einen normalen
Reifen.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkbewegungen sowie plötzli-
che Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.
■Wenn das Notrad verwendet wird
●Denken Sie daran, dass das mitgelieferte Notrad speziell für Ihr Fahrzeug entwi-
ckelt wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahrzeug.
●Verwenden Sie nicht mehrere Noträder gleichzeitig.
●Ersetzen Sie das Notrad schnellstmöglich durch einen normalen Reifen.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkbewegungen sowie plötzli-
che Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.
■Wenn das Notrad montiert ist
Die Fahrzeuggeschwindigkeit wird möglicherweise nicht korrekt erkannt und die fol-
genden Systeme funktionieren möglicherweise nicht korrekt:
■Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad
Fahren Sie maximal mit 80 km/h, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten ausgelegt. Das Nicht-
beachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen oder
schweren Verletzungen führen.
■Nach dem Gebrauch der Werkzeuge und des Wagenhebers
Verstauen Sie vor Antritt der Fahrt alle Werkzeuge und den Wagenheber sicher an
den vorgesehenen Aufbewahrungsorten, um das Risiko von Verletzungen bei einer
Kollision oder plötzlichem Bremsen zu verringern.
• ABS & Bremsassistent
•VSC
•TRC
• Automatisches Fernlicht
(je nach Ausstattung)• Geschwindigkeitsregelung
(je nach Ausstattung)
•EPS
• PCS (je nach Ausstattung)
• LDA (Alarm bei Fahrspurabweichung)
(je nach Ausstattung)
UK AURIS_HB_OM_German_OM12K99M.book 592 ページ ２０１６年６月２８日　火曜日　午後５時５４分
