2017 TOYOTA AURIS Betriebsanleitungen (in German)

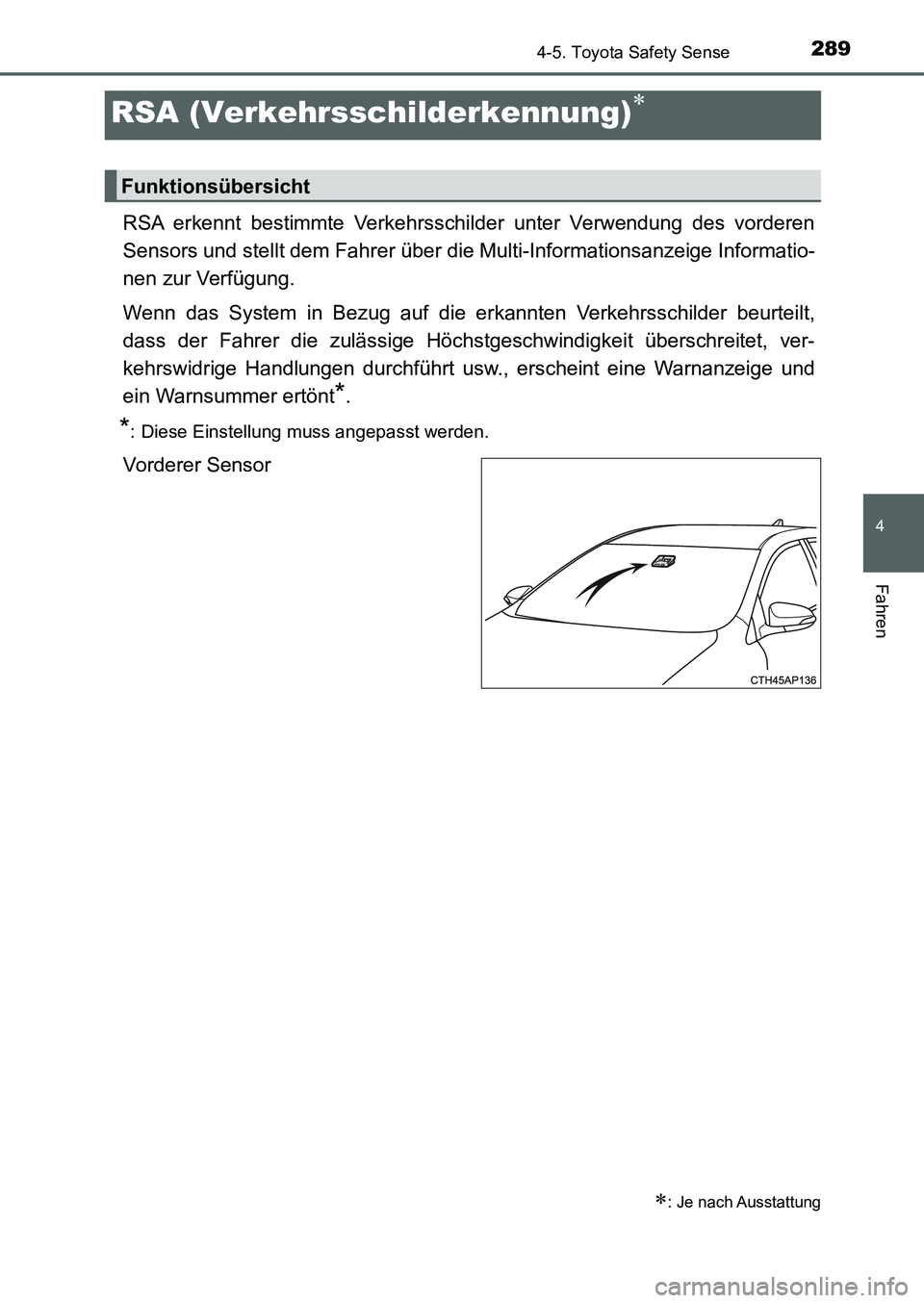

2894-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
RSA erkennt bestimmte Verkehrsschilder unter Verwendung des vorderen
Sensors und stellt dem Fahrer über die Multi-Informationsanzeige Informatio-
nen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw., erscheint eine Warnanzeige und
ein Warnsummer ertönt
*.
*: Diese Einstellung muss angepasst werden.
Vorderer Sensor
RSA (Verkehrsschilderkennung)
: Je nach Ausstattung
Funktionsübersicht
UK AURIS_HB_OM_German_OM12K99M.book 289 ページ ２０１６年６月２８日　火曜日　午後５時５４分

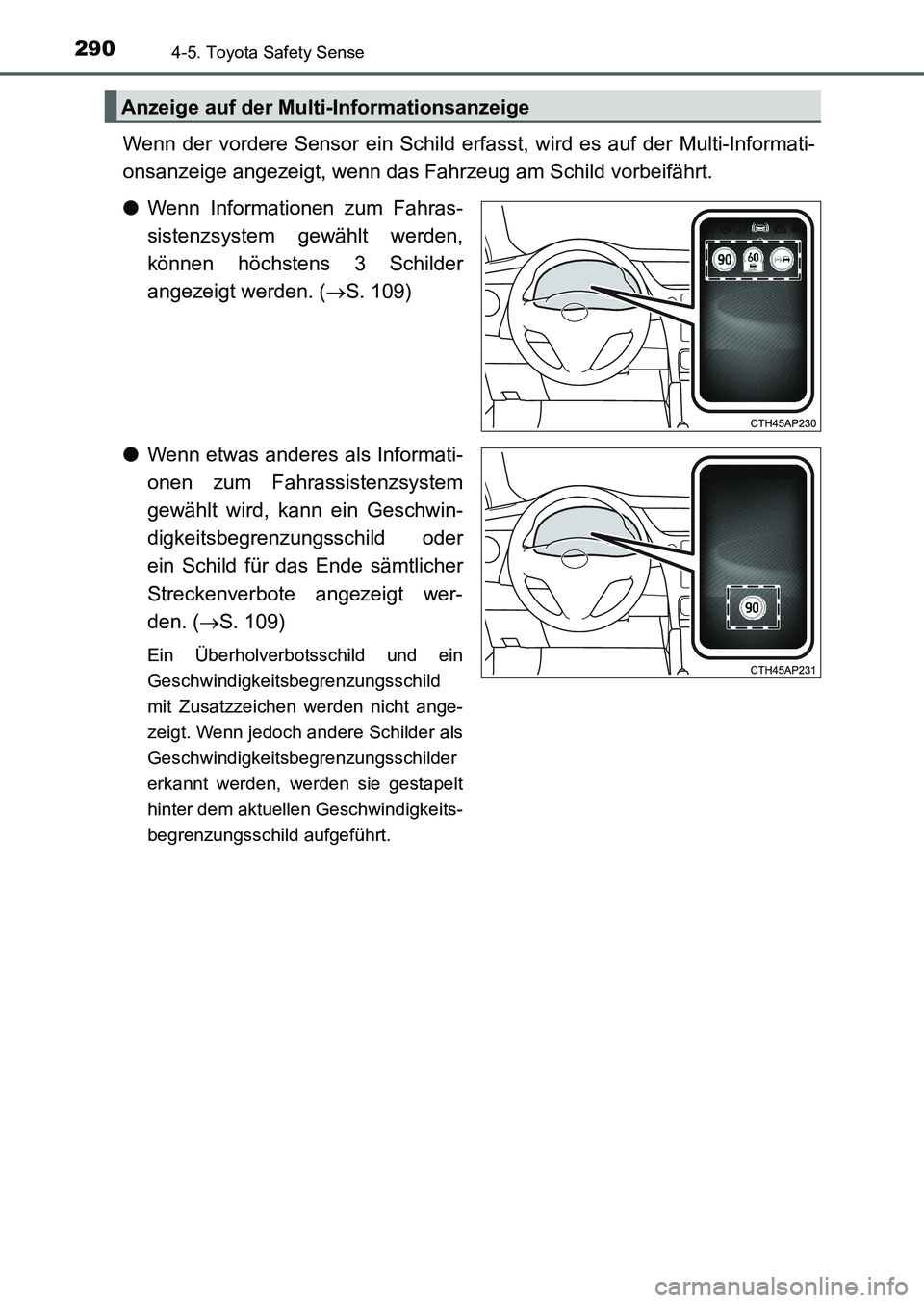

2904-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)
Wenn der vordere Sensor ein Schild erfasst, wird es auf der Multi-Informati-
onsanzeige angezeigt, wenn das Fahrzeug am Schild vorbeifährt.
●Wenn Informationen zum Fahras-
sistenzsystem gewählt werden,
können höchstens 3 Schilder
angezeigt werden. (S. 109)
●Wenn etwas anderes als Informati-
onen zum Fahrassistenzsystem
gewählt wird, kann ein Geschwin-
digkeitsbegrenzungsschild oder
ein Schild für das Ende sämtlicher
Streckenverbote angezeigt wer-
den. (S. 109)
Ein Überholverbotsschild und ein
Geschwindigkeitsbegrenzungsschild
mit Zusatzzeichen werden nicht ange-
zeigt. Wenn jedoch andere Schilder als
Geschwindigkeitsbegrenzungsschilder
erkannt werden, werden sie gestapelt
hinter dem aktuellen Geschwindigkeits-
begrenzungsschild aufgeführt.
Anzeige auf der Multi-Informationsanzeige
UK AURIS_HB_OM_German_OM12K99M.book 290 ページ ２０１６年６月２８日　火曜日　午後５時５４分

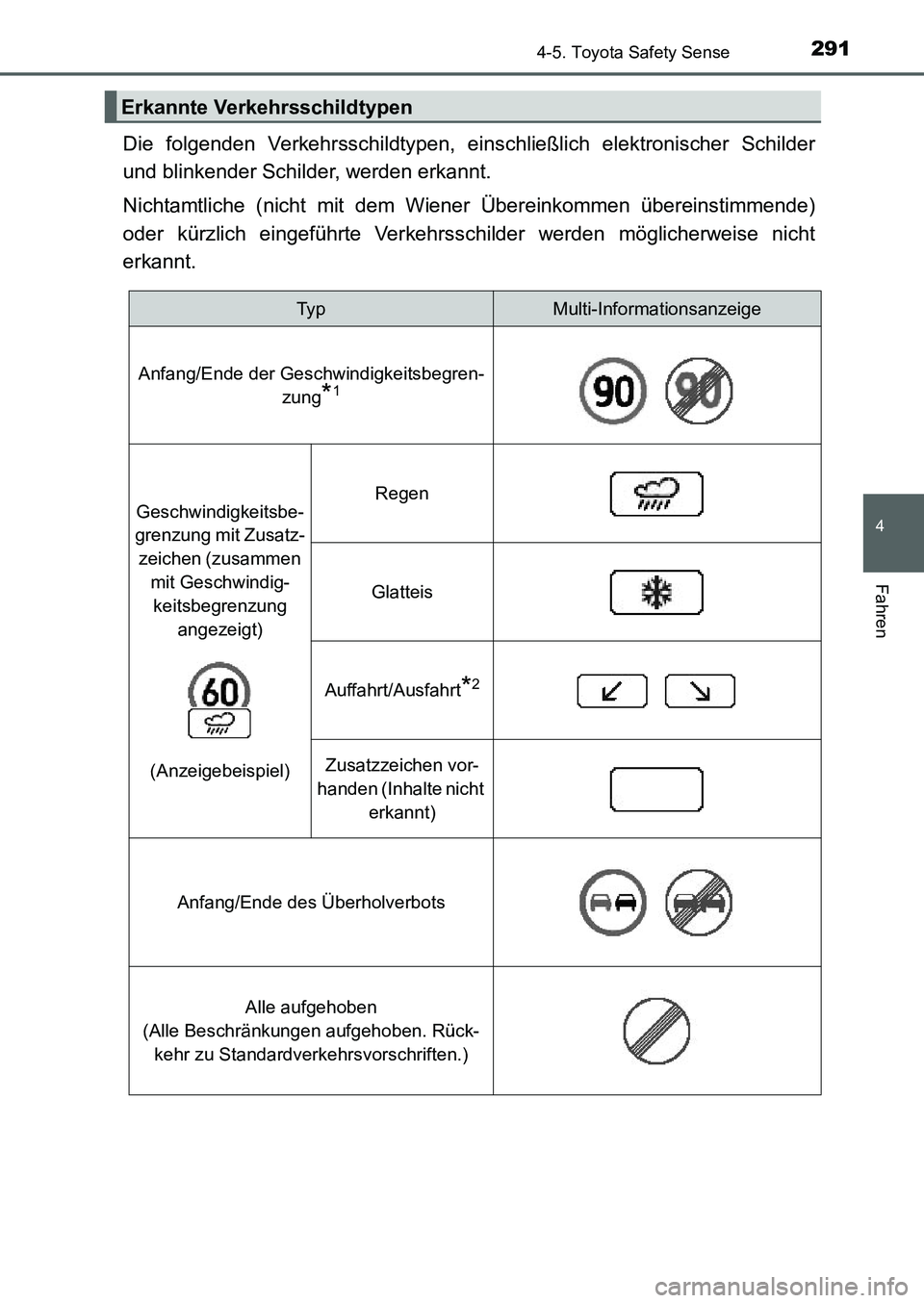

2914-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
Die folgenden Verkehrsschildtypen, einschließlich elektronischer Schilder
und blinkender Schilder, werden erkannt.
Nichtamtliche (nicht mit dem Wiener Übereinkommen übereinstimmende)
oder kürzlich eingeführte Verkehrsschilder werden möglicherweise nicht
erkannt.
Erkannte Verkehrsschildtypen
Ty pMulti-Informationsanzeige
Anfang/Ende der Geschwindigkeitsbegren-
zung
*1
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen (zusammen
mit Geschwindig-
keitsbegrenzung
angezeigt)
(Anzeigebeispiel)Regen
Glatteis
Auffahrt/Ausfahrt*2
Zusatzzeichen vor-
handen (Inhalte nicht
erkannt)
Anfang/Ende des Überholverbots
Alle aufgehoben
(Alle Beschränkungen aufgehoben. Rück-
kehr zu Standardverkehrsvorschriften.)
UK AURIS_HB_OM_German_OM12K99M.book 291 ページ ２０１６年６月２８日　火曜日　午後５時５４分

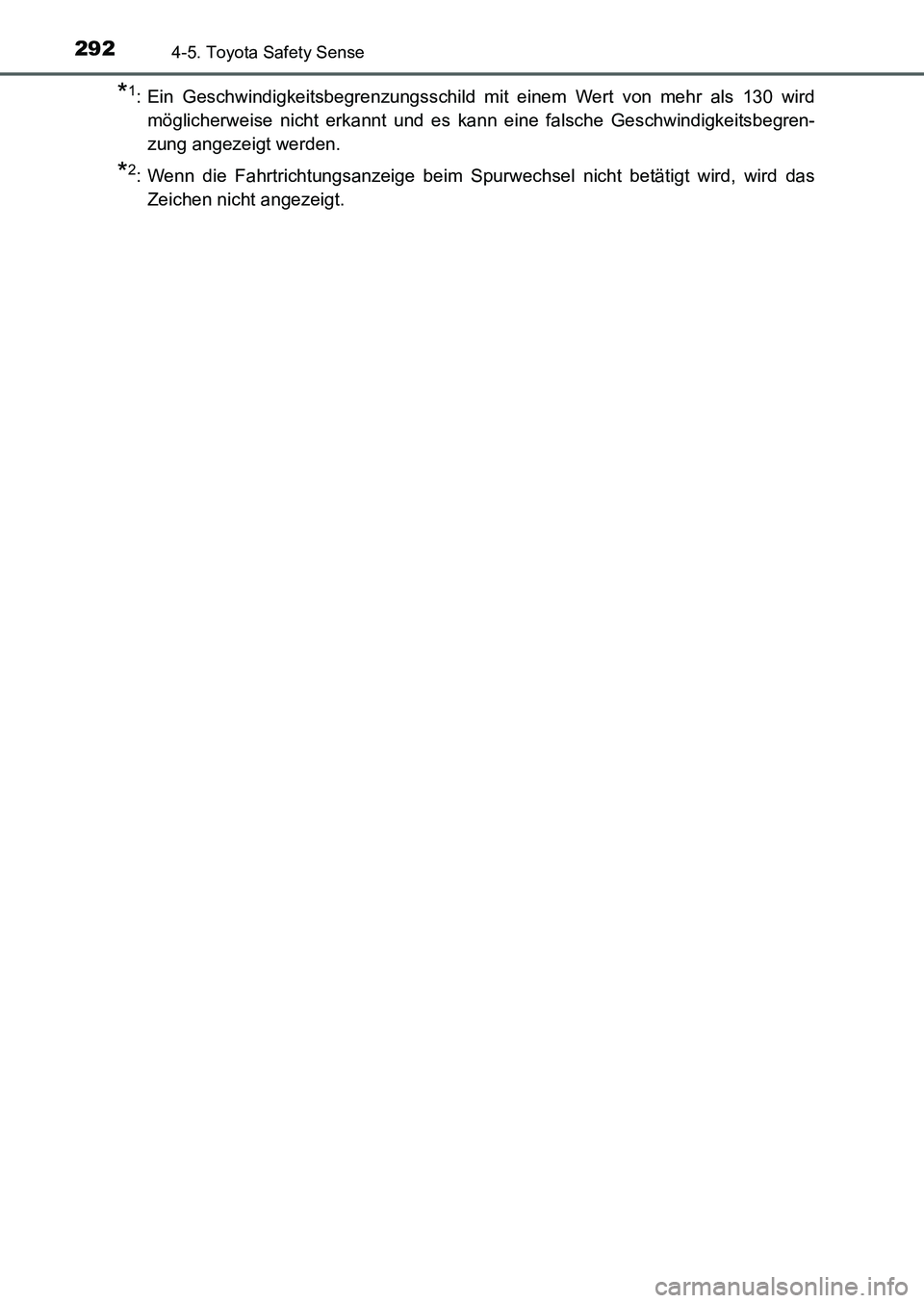

2924-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)
*1: Ein Geschwindigkeitsbegrenzungsschild mit einem Wert von mehr als 130 wird
möglicherweise nicht erkannt und es kann eine falsche Geschwindigkeitsbegren-
zung angezeigt werden.
*2: Wenn die Fahrtrichtungsanzeige beim Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
UK AURIS_HB_OM_German_OM12K99M.book 292 ページ ２０１６年６月２８日　火曜日　午後５時５４分

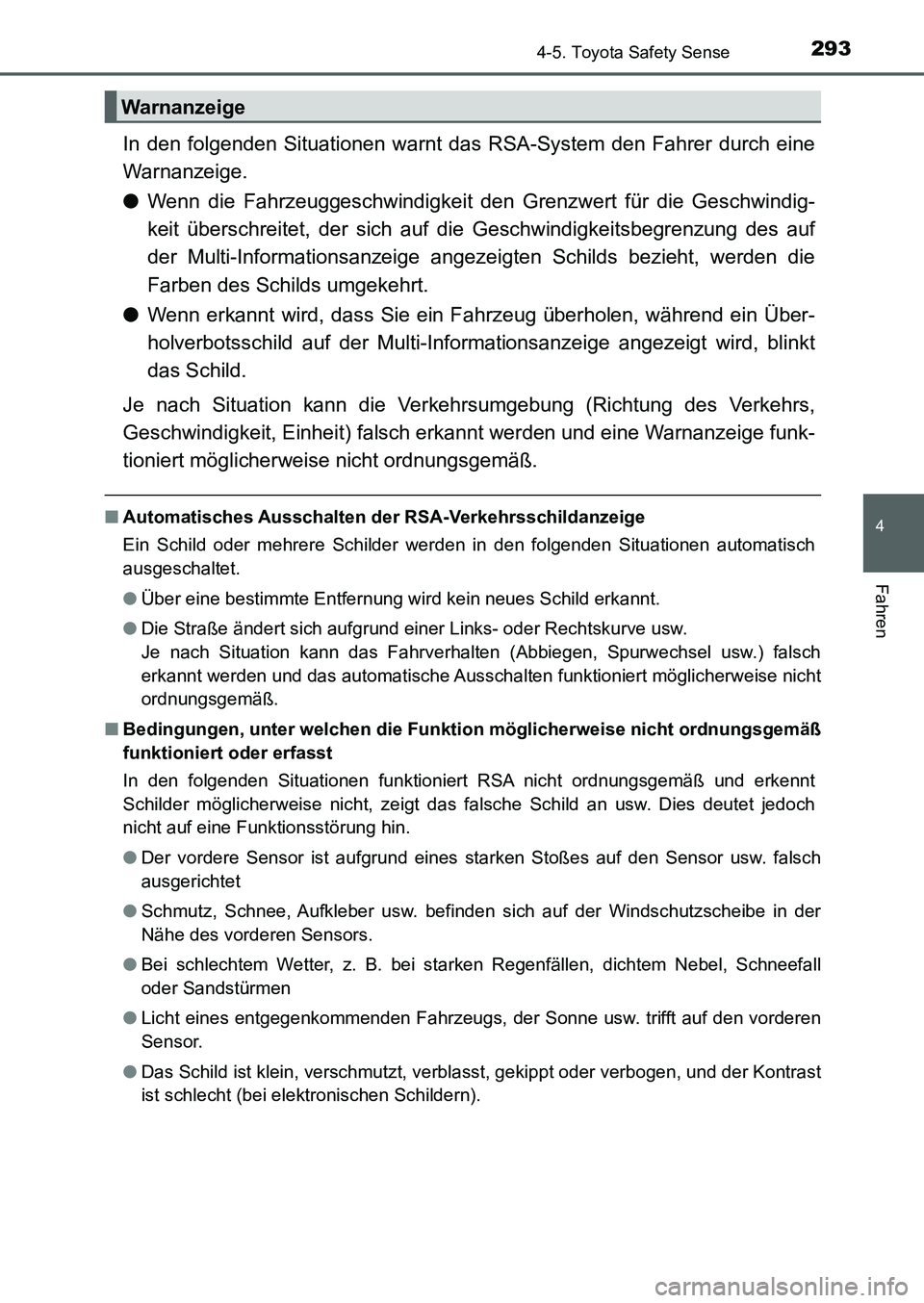

2934-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
In den folgenden Situationen warnt das RSA-System den Fahrer durch eine
Warnanzeige.
●Wenn die Fahrzeuggeschwindigkeit den Grenzwert für die Geschwindig-
keit überschreitet, der sich auf die Geschwindigkeitsbegrenzung des auf
der Multi-Informationsanzeige angezeigten Schilds bezieht, werden die
Farben des Schilds umgekehrt.
●Wenn erkannt wird, dass Sie ein Fahrzeug überholen, während ein Über-
holverbotsschild auf der Multi-Informationsanzeige angezeigt wird, blinkt
das Schild.
Je nach Situation kann die Verkehrsumgebung (Richtung des Verkehrs,
Geschwindigkeit, Einheit) falsch erkannt werden und eine Warnanzeige funk-
tioniert möglicherweise nicht ordnungsgemäß.
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in den folgenden Situationen automatisch
ausgeschaltet.
●Über eine bestimmte Entfernung wird kein neues Schild erkannt.
●Die Straße ändert sich aufgrund einer Links- oder Rechtskurve usw.
Je nach Situation kann das Fahrverhalten (Abbiegen, Spurwechsel usw.) falsch
erkannt werden und das automatische Ausschalten funktioniert möglicherweise nicht
ordnungsgemäß.
■Bedingungen, unter welchen die Funktion möglicherweise nicht ordnungsgemäß
funktioniert oder erfasst
In den folgenden Situationen funktioniert RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das falsche Schild an usw. Dies deutet jedoch
nicht auf eine Funktionsstörung hin.
●Der vordere Sensor ist aufgrund eines starken Stoßes auf den Sensor usw. falsch
ausgerichtet
●Schmutz, Schnee, Aufkleber usw. befinden sich auf der Windschutzscheibe in der
Nähe des vorderen Sensors.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
●Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft auf den vorderen
Sensor.
●Das Schild ist klein, verschmutzt, verblasst, gekippt oder verbogen, und der Kontrast
ist schlecht (bei elektronischen Schildern).
Warnanzeige
UK AURIS_HB_OM_German_OM12K99M.book 293 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2944-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)●Das Schild wird vollständig oder zum Teil von den Blättern eines Baums, einem Mast
usw. verdeckt.
●Das Schild ist nur für kurze Zeit für den vorderen Sensor sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Selbst wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene
Spur bezieht, sich dieses Schild aber direkt hinter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahrzeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem systemkompatiblen Schild ähnelt.
●Das Fahrzeug wird in einem Land mit einer anderen Verkehrsrichtung gefahren.
●Während das Fahrzeug auf der Hauptstraße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen erkannt und angezeigt (wenn sich diese
im Sichtfeld des vorderen Sensors befinden).
●Beim Fahren in einem Kreisverkehr werden möglicherweise Geschwindigkeitsschil-
der der vom Kreisverkehr abzweigenden Straßen erkannt und angezeigt (wenn sich
diese im Sichtfeld des vorderen Sensors befinden).
●Die auf dem Instrument und auf dem Navigationssystem (je nach Ausstattung) ange-
zeigten Geschwindigkeitsinformationen können voneinander abweichen, da das
Navigationssystem Kartendaten verwendet.
■Wenn das Fahrzeug in einem Land mit einer anderen Geschwindigkeitseinheit
gefahren wird
Da RSA Schilder basierend auf der Einheit auf den Instrumenten erkennt, muss die
eingestellte Einheit auf den Instrumenten geändert werden. Ändern Sie die einge-
stellte Einheit der Instrumente zur Geschwindigkeitseinheit der Schilder ihres aktuellen
Standorts. (S. 654)
■Ein-/Ausschalten des Systems
■Geschwindigkeitsbegrenzungsschildanzeige
Wenn beim letzten Ausschalten des Motorschalters ein Geschwindigkeitsbegren-
zungsschild auf der Multi-Informationsanzeige angezeigt wurde, wird das gleiche
Schild wieder angezeigt, wenn der Motorschalter in die Stellung “ON” (Fahrzeuge
ohne intelligentes Einstiegs- & Startsystem) oder in den Modus IGNITION ON (Fahr-
zeuge mit intelligentem Einstiegs- & Startsystem) gestellt wird. Wählen Sie auf der Einstellungsan-
zeige (S. 115)
Drücken Sie den Schalter Eingeben/Einstel-
len auf den Steuerschaltern für die Instru-
mente.
1
2
UK AURIS_HB_OM_German_OM12K99M.book 294 ページ ２０１６年６月２８日　火曜日　午後５時５４分

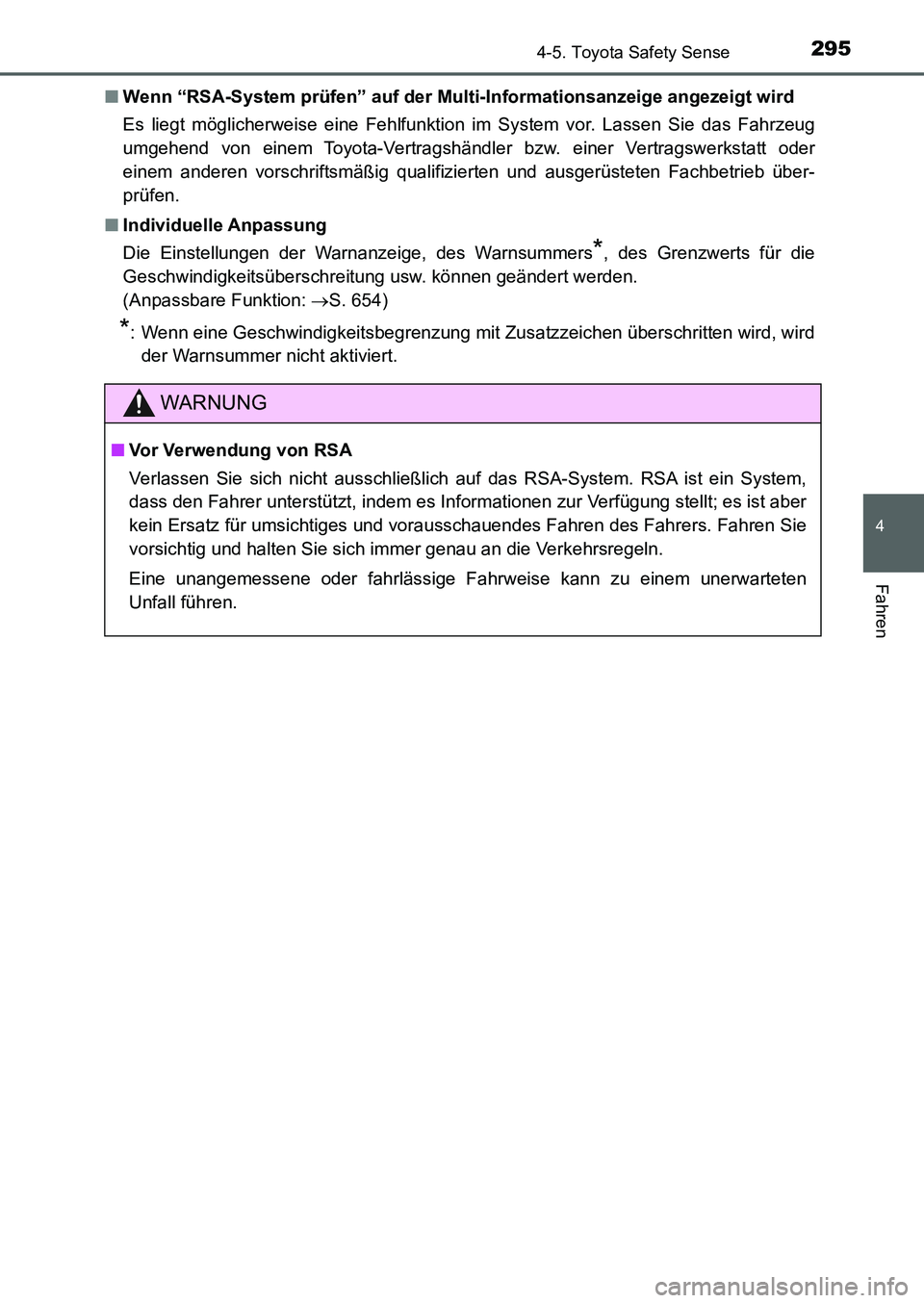

2954-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)■Wenn “RSA-System prüfen” auf der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
■Individuelle Anpassung
Die Einstellungen der Warnanzeige, des Warnsummers
*, des Grenzwerts für die
Geschwindigkeitsüberschreitung usw. können geändert werden.
(Anpassbare Funktion: S. 654)
*: Wenn eine Geschwindigkeitsbegrenzung mit Zusatzzeichen überschritten wird, wird
der Warnsummer nicht aktiviert.
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System,
dass den Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber
kein Ersatz für umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie
vorsichtig und halten Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten
Unfall führen.
UK AURIS_HB_OM_German_OM12K99M.book 295 ページ ２０１６年６月２８日　火曜日　午後５時５４分

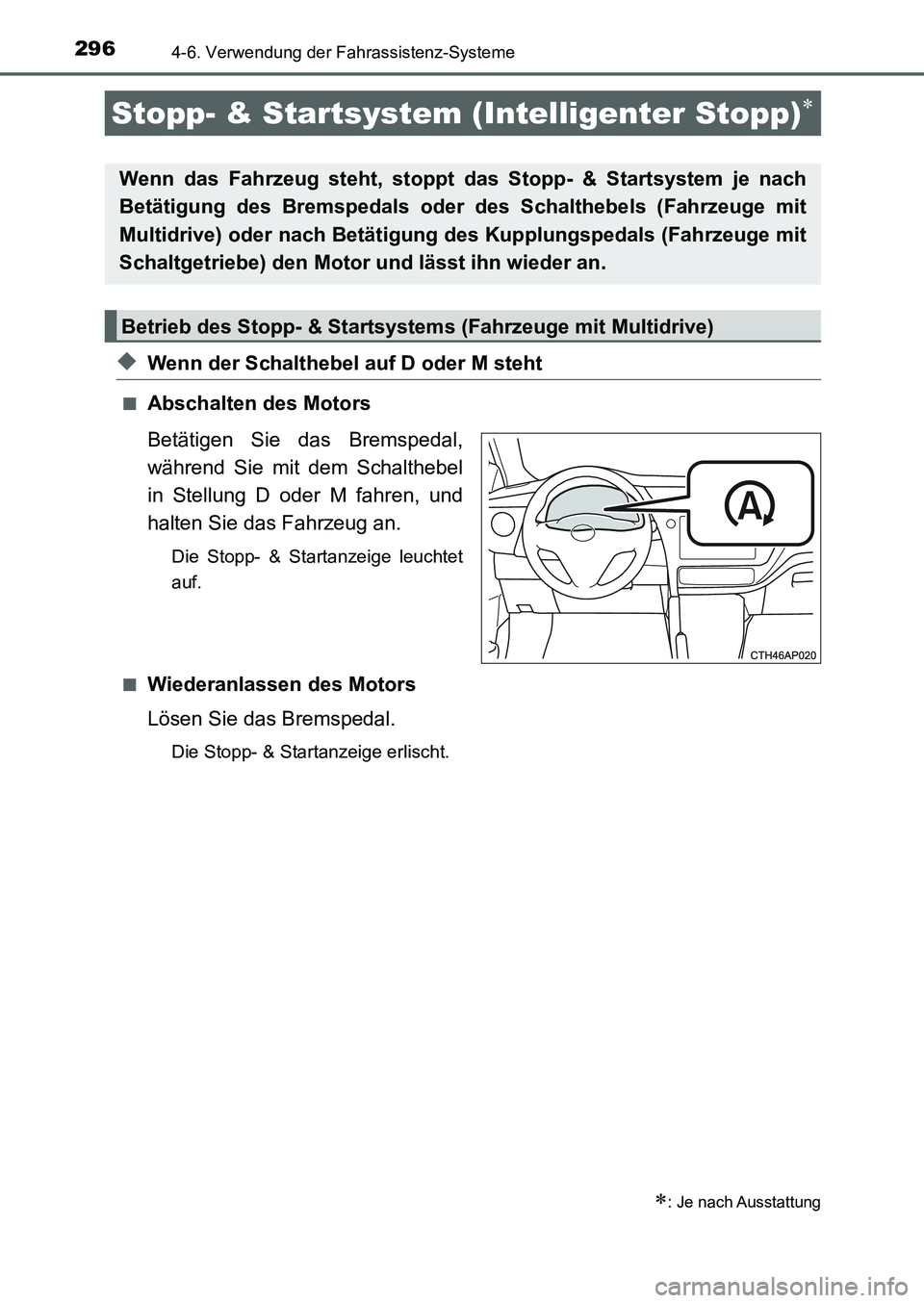

296
UK_AURIS_HB_EM (OM12K99M)
4-6. Verwendung der Fahrassistenz-Systeme
◆Wenn der Schalthebel auf D oder M steht
■Abschalten des Motors
Betätigen Sie das Bremspedal,
während Sie mit dem Schalthebel
in Stellung D oder M fahren, und
halten Sie das Fahrzeug an.
Die Stopp- & Startanzeige leuchtet
auf.
■
Wiederanlassen des Motors
Lösen Sie das Bremspedal.
Die Stopp- & Startanzeige erlischt.
Stopp- & Startsystem (Intelligenter Stopp)
: Je nach Ausstattung
Wenn das Fahrzeug steht, stoppt das Stopp- & Startsystem je nach
Betätigung des Bremspedals oder des Schalthebels (Fahrzeuge mit
Multidrive) oder nach Betätigung des Kupplungspedals (Fahrzeuge mit
Schaltgetriebe) den Motor und lässt ihn wieder an.
Betrieb des Stopp- & Startsystems (Fahrzeuge mit Multidrive)
UK AURIS_HB_OM_German_OM12K99M.book 296 ページ ２０１６年６月２８日　火曜日　午後５時５４分
