2017 TOYOTA AURIS Betriebsanleitungen (in German)

4737-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)

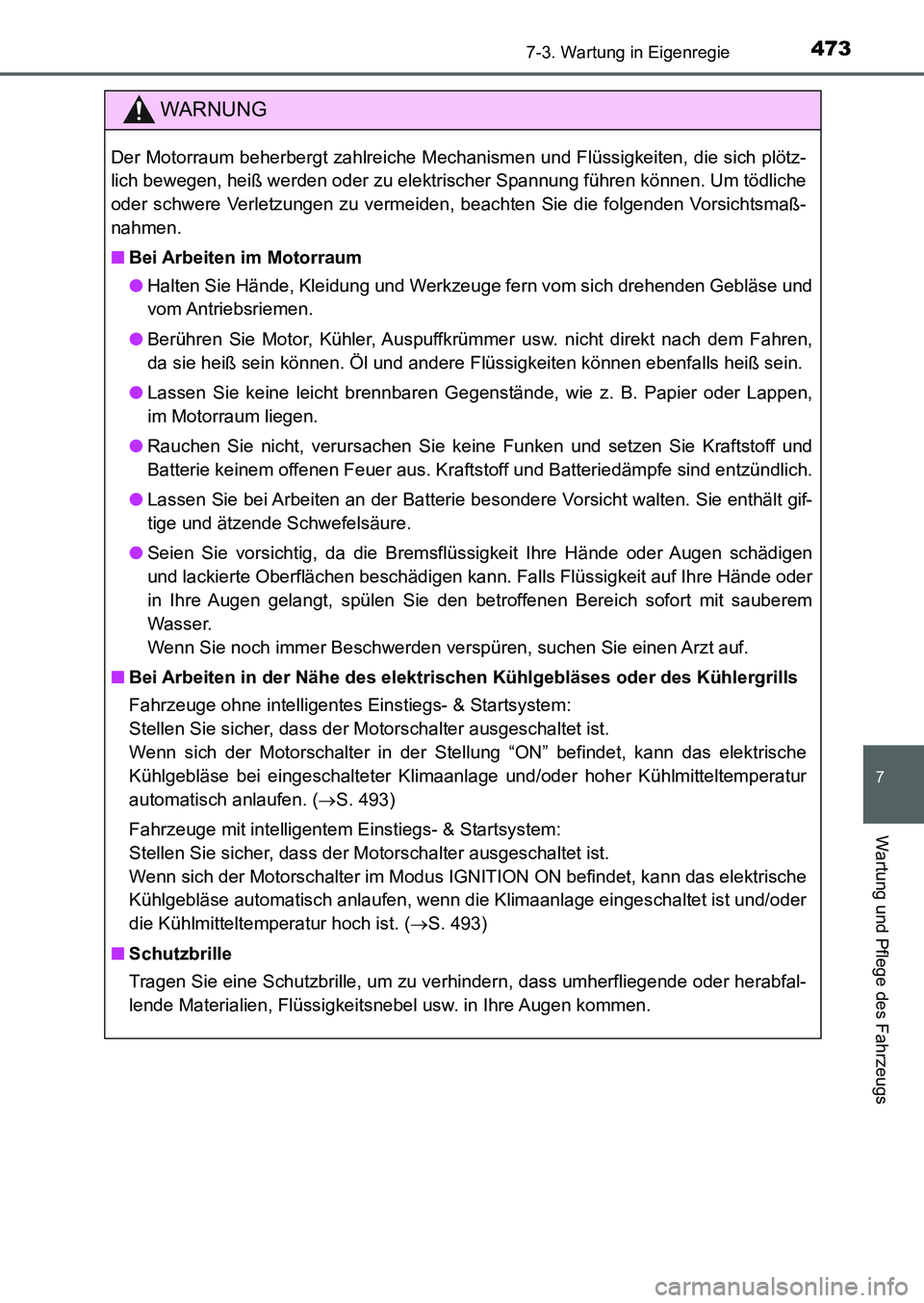

WARNUNG
Der Motorraum beherbergt zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um tödliche
oder schwere Verletzungen zu vermeiden, beachten Sie die folgenden Vorsichtsmaß-
nahmen.
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werkzeuge fern vom sich drehenden Gebläse und
vom Antriebsriemen.
●Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach dem Fahren,
da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff und
Batterie keinem offenen Feuer aus. Kraftstoff und Batteriedämpfe sind entzündlich.
●Lassen Sie bei Arbeiten an der Batterie besondere Vorsicht walten. Sie enthält gif-
tige und ätzende Schwefelsäure.
●Seien Sie vorsichtig, da die Bremsflüssigkeit Ihre Hände oder Augen schädigen
und lackierte Oberflächen beschädigen kann. Falls Flüssigkeit auf Ihre Hände oder
in Ihre Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser.
Wenn Sie noch immer Beschwerden verspüren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.
Wenn sich der Motorschalter in der Stellung “ON” befindet, kann das elektrische
Kühlgebläse bei eingeschalteter Klimaanlage und/oder hoher Kühlmitteltemperatur
automatisch anlaufen. (S. 493)
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.
Wenn sich der Motorschalter im Modus IGNITION ON befindet, kann das elektrische
Kühlgebläse automatisch anlaufen, wenn die Klimaanlage eingeschaltet ist und/oder
die Kühlmitteltemperatur hoch ist. (S. 493)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien, Flüssigkeitsnebel usw. in Ihre Augen kommen.
UK AURIS_HB_OM_German_OM12K99M.book 473 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4747-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)

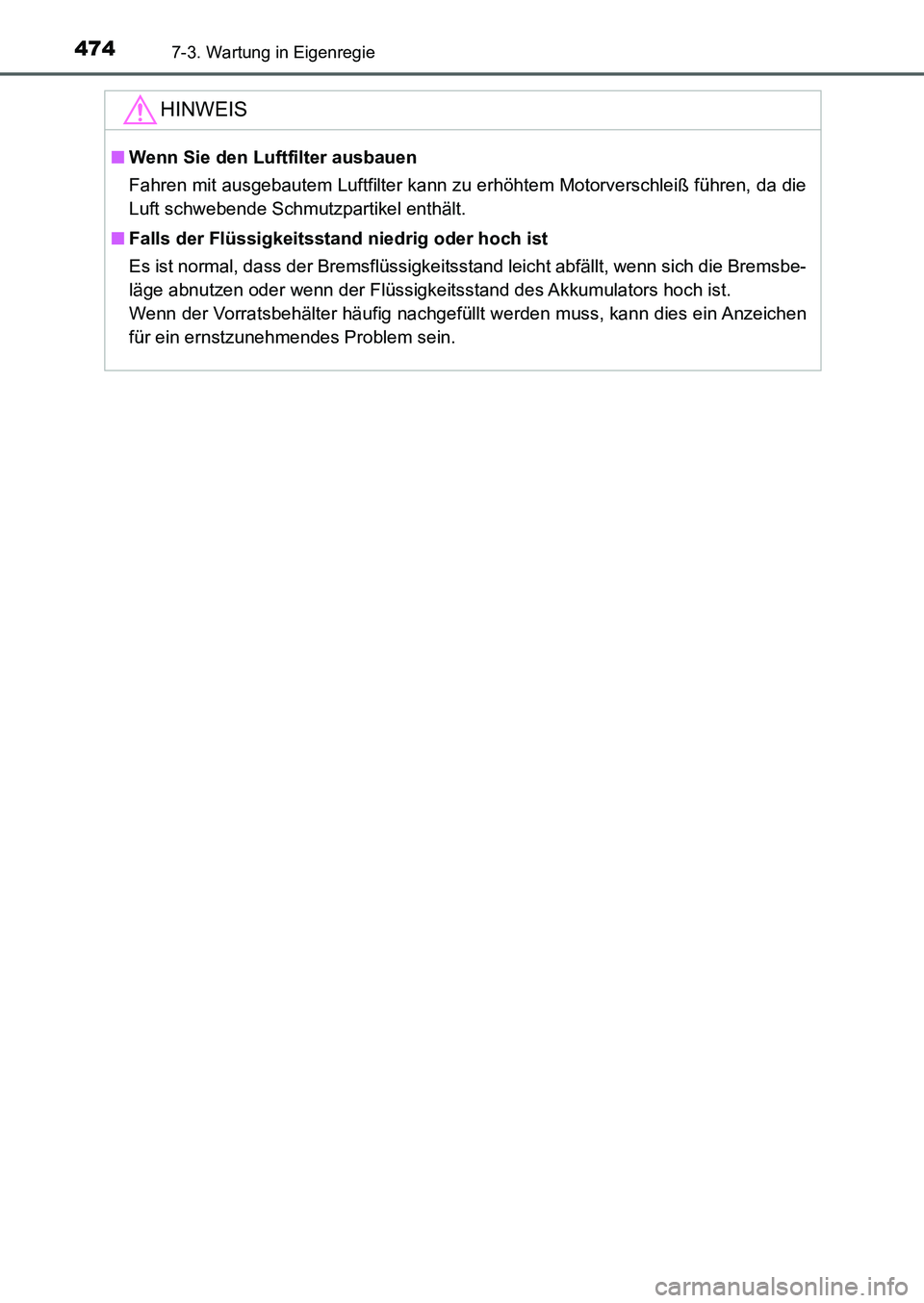

HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig oder hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand leicht abfällt, wenn sich die Bremsbe-
läge abnutzen oder wenn der Flüssigkeitsstand des Akkumulators hoch ist.
Wenn der Vorratsbehälter häufig nachgefüllt werden muss, kann dies ein Anzeichen
für ein ernstzunehmendes Problem sein.
UK AURIS_HB_OM_German_OM12K99M.book 474 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4757-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)

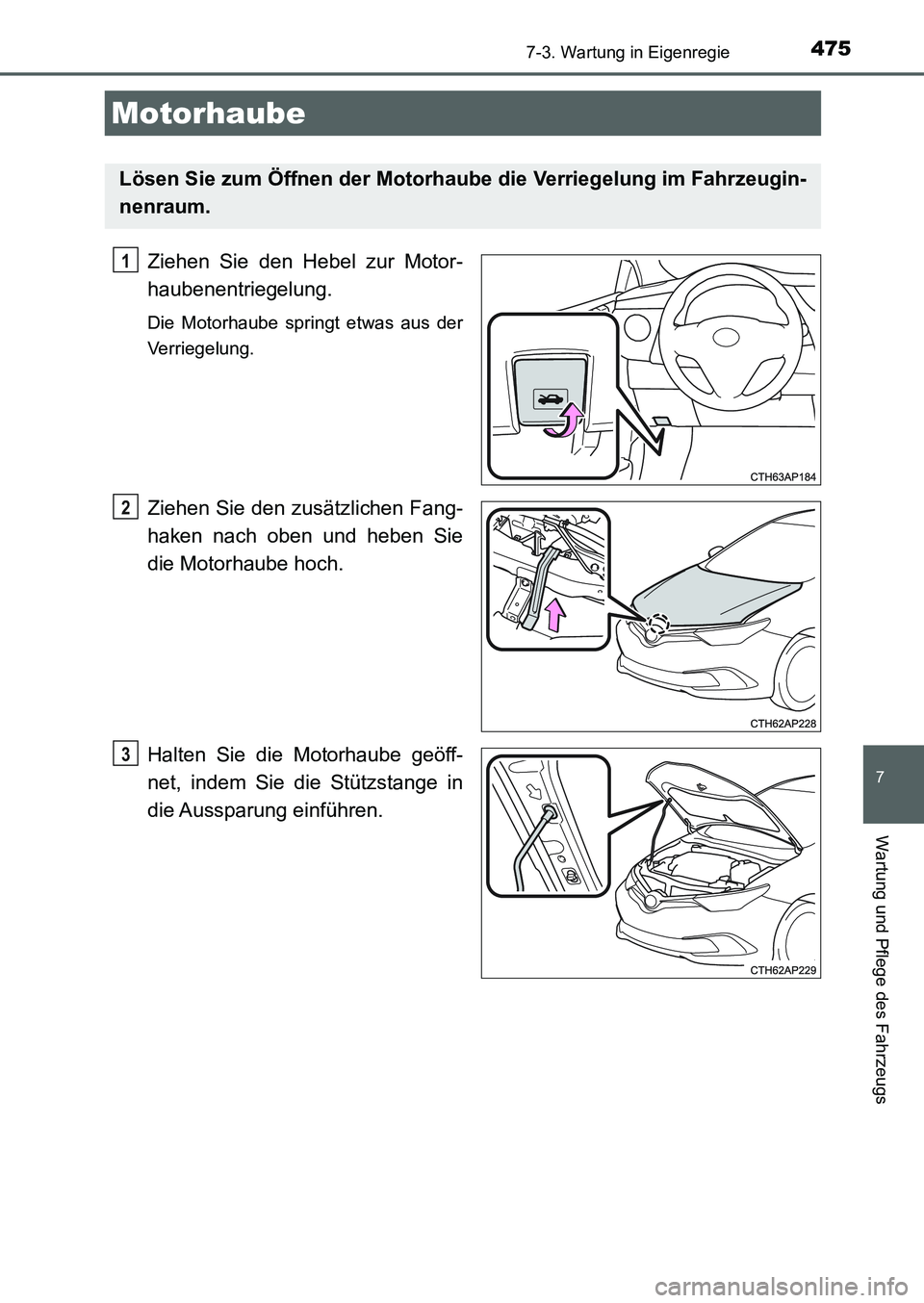

Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der
Verriegelung.
Ziehen Sie den zusätzlichen Fang-
haken nach oben und heben Sie
die Motorhaube hoch.
Halten Sie die Motorhaube geöff-
net, indem Sie die Stützstange in
die Aussparung einführen.
Motorhaube
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3
UK AURIS_HB_OM_German_OM12K99M.book 475 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4767-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)

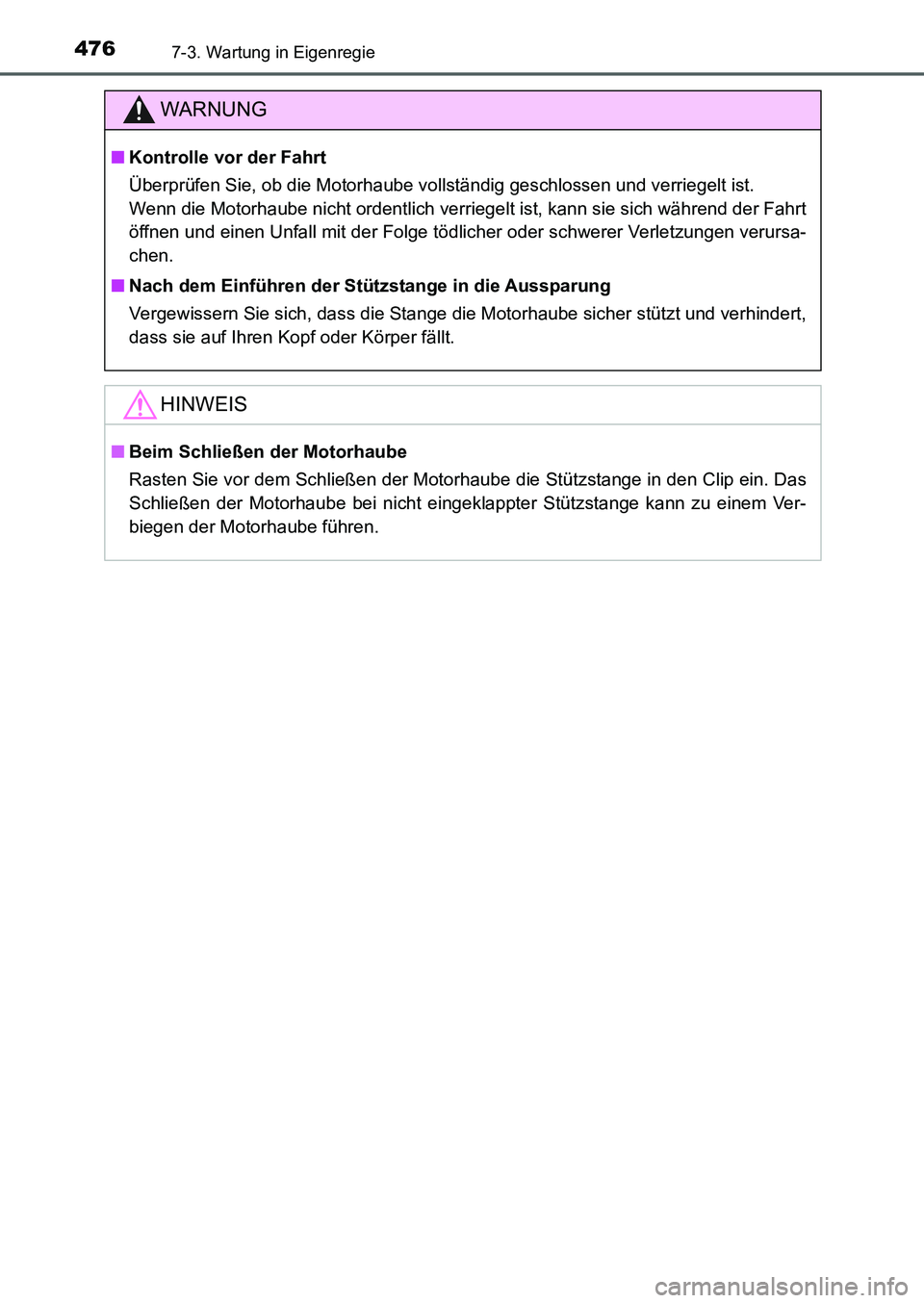

WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich verriegelt ist, kann sie sich während der Fahrt
öffnen und einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursa-
chen.
■Nach dem Einführen der Stützstange in die Aussparung
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt und verhindert,
dass sie auf Ihren Kopf oder Körper fällt.
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in den Clip ein. Das
Schließen der Motorhaube bei nicht eingeklappter Stützstange kann zu einem Ver-
biegen der Motorhaube führen.
UK AURIS_HB_OM_German_OM12K99M.book 476 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4777-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)
◆Vo r n
◆Hinten
Ty p A
Ty p B

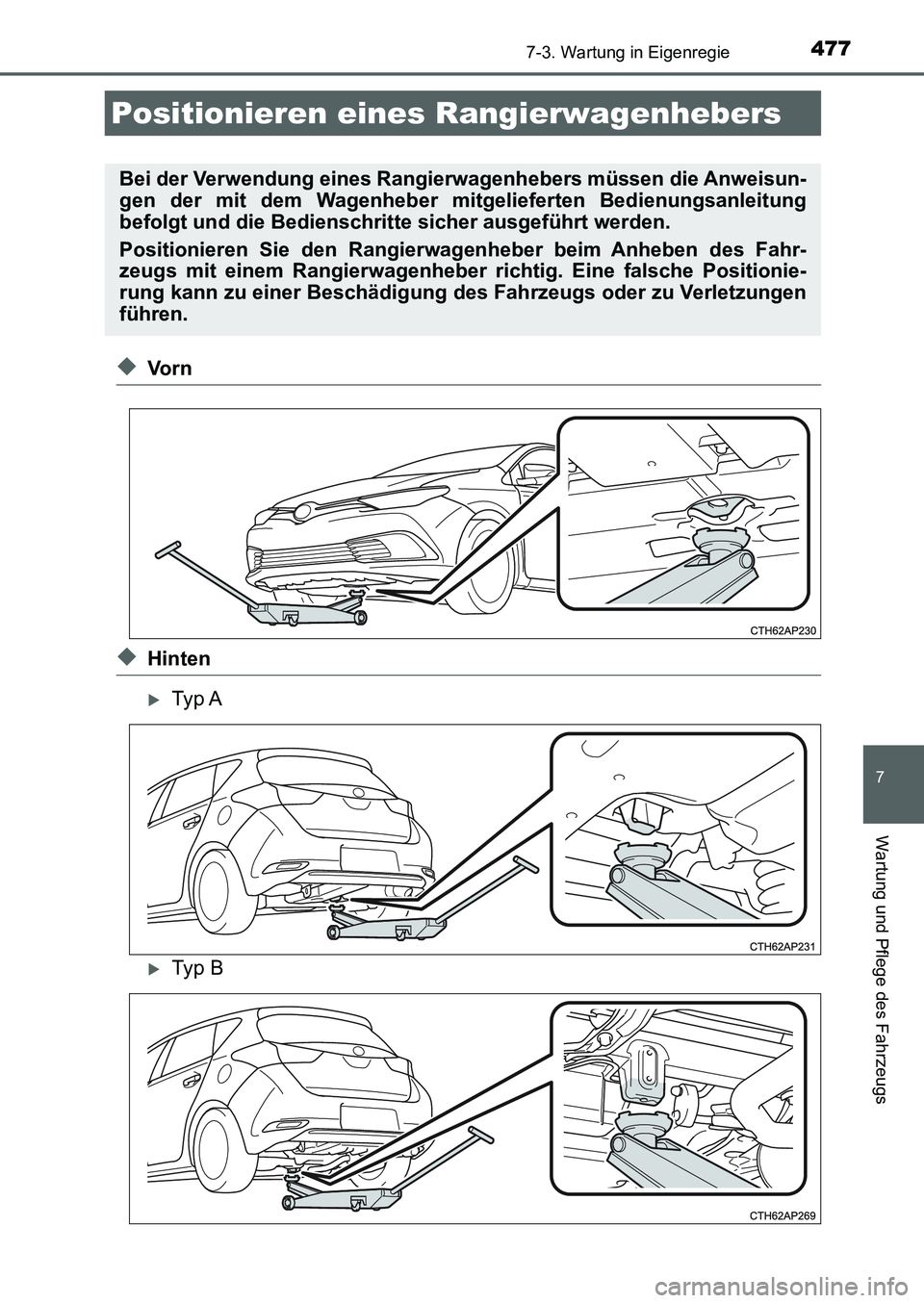

Positionieren eines Rangierwagenhebers
Bei der Verwendung eines Rangierwagenhebers müssen die Anweisun-
gen der mit dem Wagenheber mitgelieferten Bedienungsanleitung
befolgt und die Bedienschritte sicher ausgeführt werden.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs mit einem Rangierwagenheber richtig. Eine falsche Positionie-
rung kann zu einer Beschädigung des Fahrzeugs oder zu Verletzungen
führen.
UK AURIS_HB_OM_German_OM12K99M.book 477 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4787-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)■
Motor 1NR-FE
Motorraum
Waschflüssigkeitstank
(S. 497)
Motorkühlmittel-
Vorratsbehälter (S. 491)
Motoröl-Einfüllverschluss
(S. 486)
Motorölfüllstand-Peilstab
(S. 483)Batterie (S. 494)
Sicherungskasten (S. 525)
Elektrisches Kühlgebläse
Kondensator (S. 493)
Kühler (S. 493)1
2
3
4
5
6
7
8
9
UK AURIS_HB_OM_German_OM12K99M.book 478 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4797-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HB_EM (OM12K99M)■

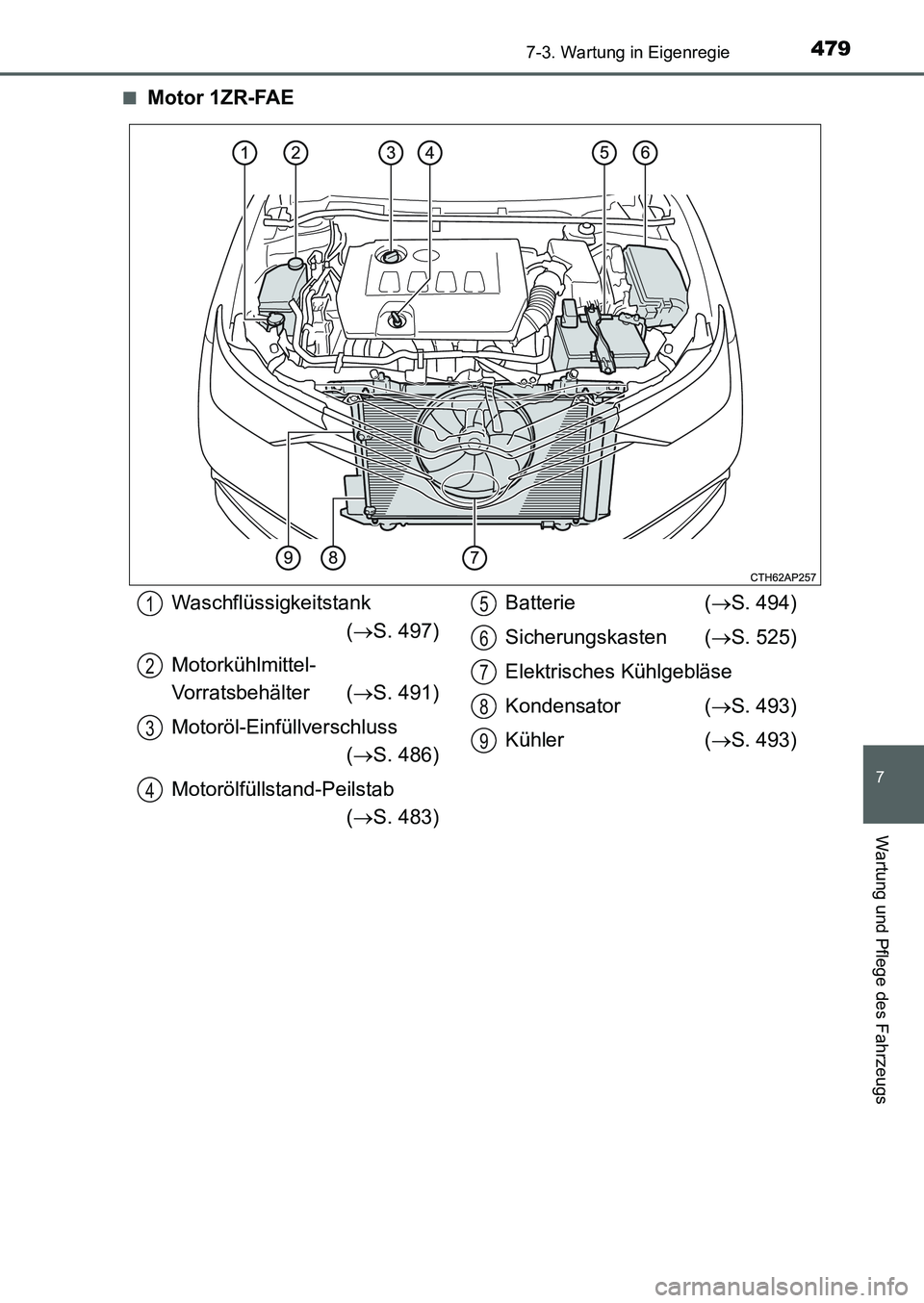

Motor 1ZR-FAE
Waschflüssigkeitstank
(S. 497)
Motorkühlmittel-
Vorratsbehälter (S. 491)
Motoröl-Einfüllverschluss
(S. 486)
Motorölfüllstand-Peilstab
(S. 483)Batterie (S. 494)
Sicherungskasten (S. 525)
Elektrisches Kühlgebläse
Kondensator (S. 493)
Kühler (S. 493)1
2
3
4
5
6
7
8
9
UK AURIS_HB_OM_German_OM12K99M.book 479 ページ ２０１６年６月２８日　火曜日　午後５時５４分

4807-3. Wartung in Eigenregie
UK_AURIS_HB_EM (OM12K99M)■
Motor 8NR-FTS
Motorkühlmittel-
Vorratsbehälter (S. 491)
Kühlmittel-Vorratsbehälter für
Ladeluftkühler (S. 492)
Motoröl-Einfüllverschluss
(S. 486)
Motorölfüllstand-Peilstab
(S. 483)Batterie (S. 494)
Sicherungskasten (S. 525)
Kühler (S. 493)
Kondensator (S. 493)
Elektrische Kühlgebläse
Ladeluftkühler
Waschflüssigkeitstank
(S. 497)1
2
3
4
5
6
7
8
9
10
11
