2017 TOYOTA AURIS Betriebsanleitungen (in German)

2094-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
461 mm
461 mm
838 mm
374 mm
308 mm
371 mm
35 mm

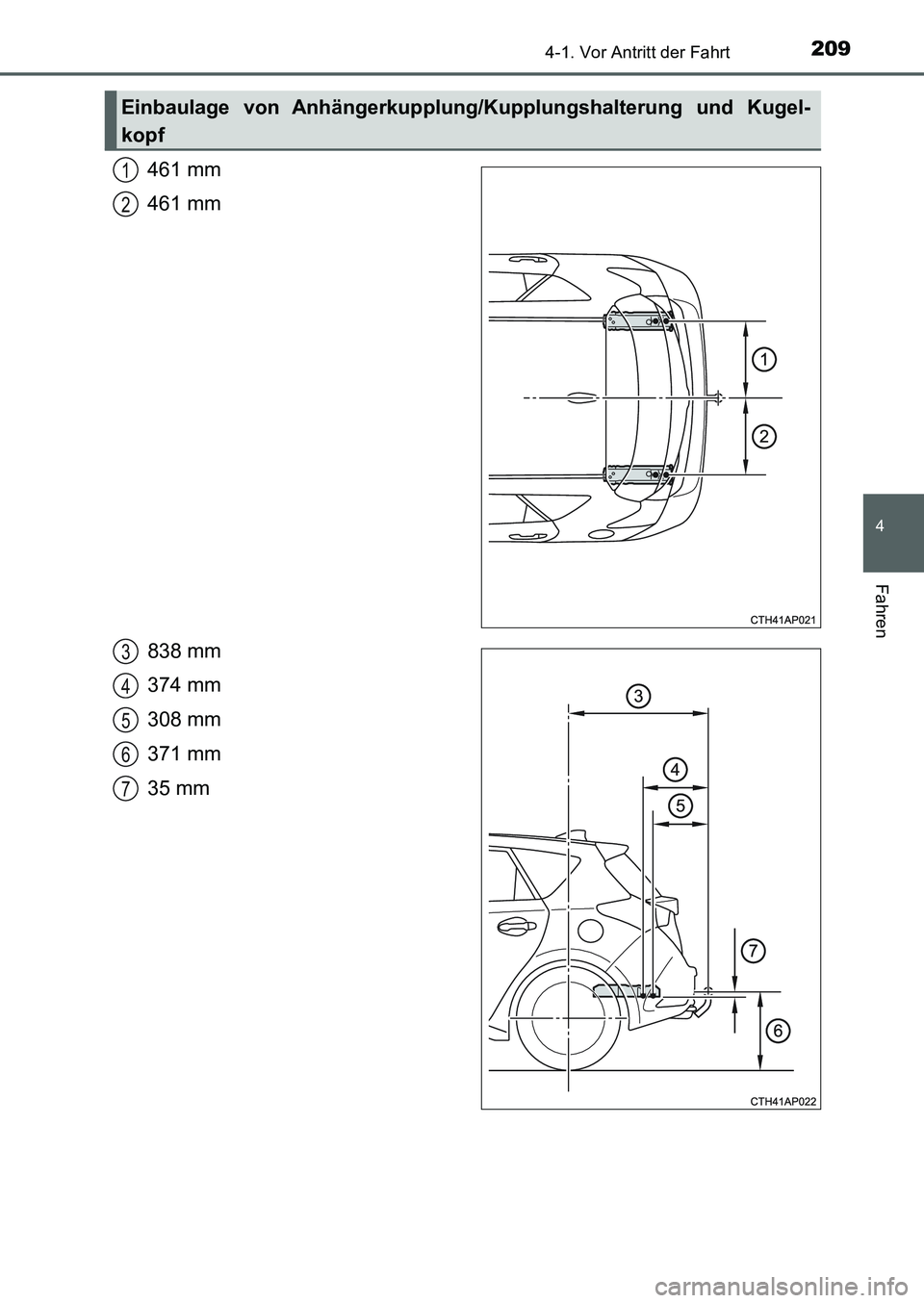

Einbaulage von Anhängerkupplung/Kupplungshalterung und Kugel-
kopf
1
2
3
4
5
6
7
UK AURIS_HB_OM_German_OM12K99M.book 209 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2104-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)

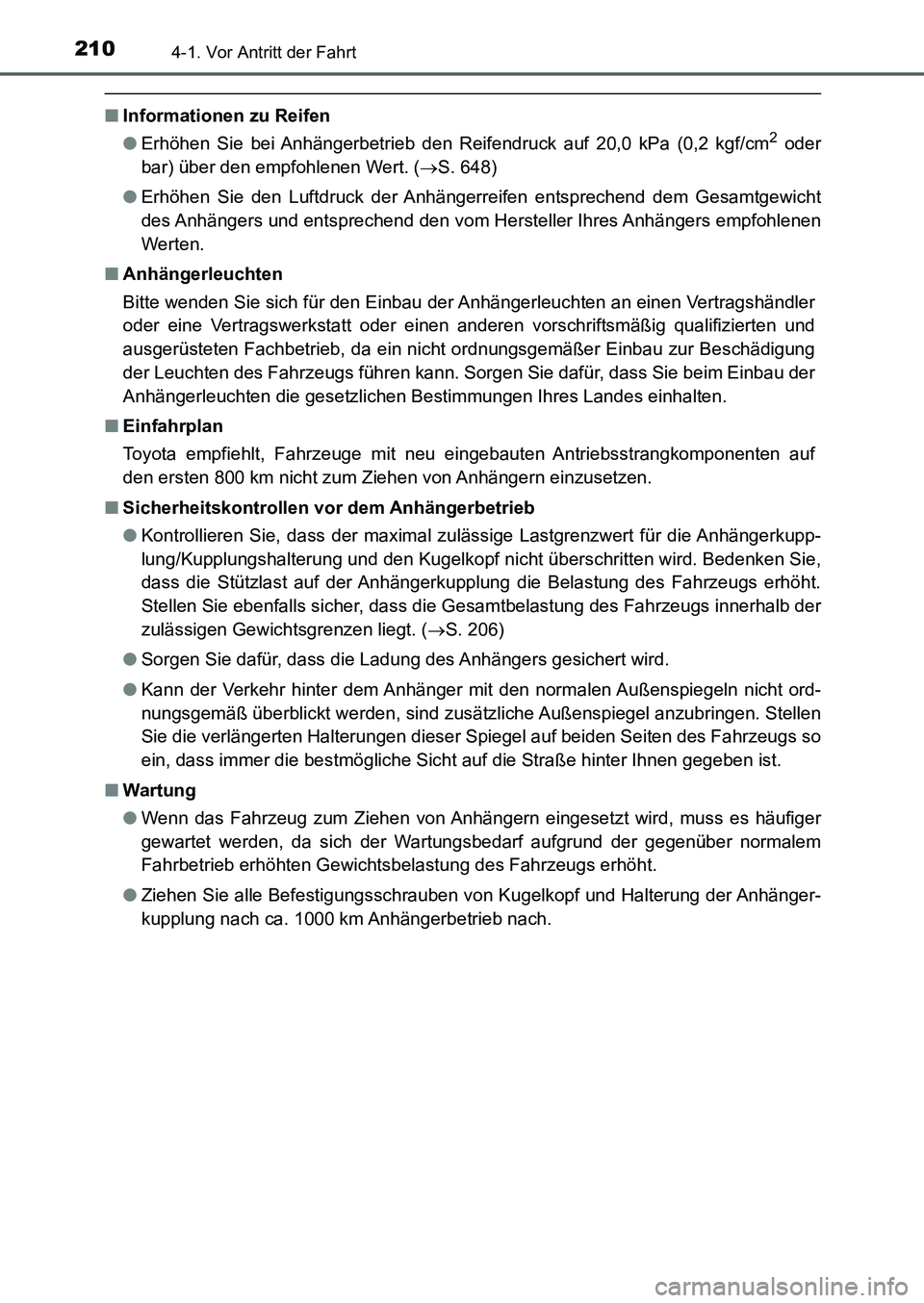

■Informationen zu Reifen
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck auf 20,0 kPa (0,2 kgf/cm2 oder
bar) über den empfohlenen Wert. (S. 648)
●Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht
des Anhängers und entsprechend den vom Hersteller Ihres Anhängers empfohlenen
Werten.
■Anhängerleuchten
Bitte wenden Sie sich für den Einbau der Anhängerleuchten an einen Vertragshändler
oder eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb, da ein nicht ordnungsgemäßer Einbau zur Beschädigung
der Leuchten des Fahrzeugs führen kann. Sorgen Sie dafür, dass Sie beim Einbau der
Anhängerleuchten die gesetzlichen Bestimmungen Ihres Landes einhalten.
■Einfahrplan
Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf
den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.
■Sicherheitskontrollen vor dem Anhängerbetrieb
●Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für die Anhängerkupp-
lung/Kupplungshalterung und den Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast auf der Anhängerkupplung die Belastung des Fahrzeugs erhöht.
Stellen Sie ebenfalls sicher, dass die Gesamtbelastung des Fahrzeugs innerhalb der
zulässigen Gewichtsgrenzen liegt. (S. 206)
●Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen. Stellen
Sie die verlängerten Halterungen dieser Spiegel auf beiden Seiten des Fahrzeugs so
ein, dass immer die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.
■Wartung
●Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss es häufiger
gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber normalem
Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben von Kugelkopf und Halterung der Anhänger-
kupplung nach ca. 1000 km Anhängerbetrieb nach.
UK AURIS_HB_OM_German_OM12K99M.book 210 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2114-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
HINWEIS
■Wenn die Verstärkung der hinteren Stoßstange aus Aluminium besteht
Passen Sie auf, dass die Stahlhalterung nicht in direkten Kontakt mit diesem Bereich
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer der Korrosion ähnli-
chen Reaktion, wodurch der betroffene Abschnitt geschwächt wird, was Schäden
zur Folge haben kann. Behandeln Sie die miteinander in Berührung kommenden
Teile mit Rostschutz, wenn eine Stahlhalterung befestigt wird.
UK AURIS_HB_OM_German_OM12K99M.book 211 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2124-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)

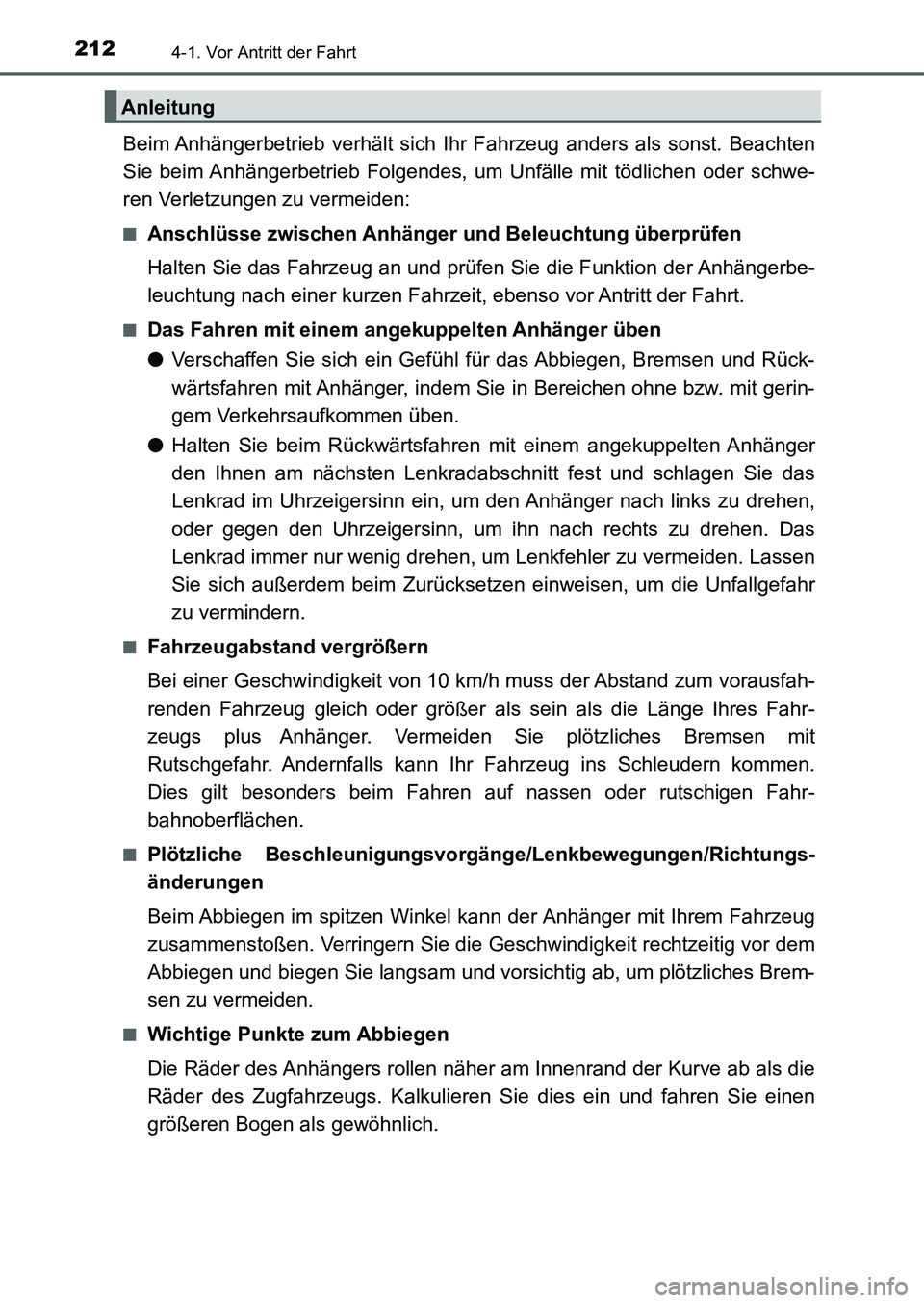

Beim Anhängerbetrieb verhält sich Ihr Fahrzeug anders als sonst. Beachten
Sie beim Anhängerbetrieb Folgendes, um Unfälle mit tödlichen oder schwe-
ren Verletzungen zu vermeiden:
■Anschlüsse zwischen Anhänger und Beleuchtung überprüfen
Halten Sie das Fahrzeug an und prüfen Sie die Funktion der Anhängerbe-
leuchtung nach einer kurzen Fahrzeit, ebenso vor Antritt der Fahrt.
■Das Fahren mit einem angekuppelten Anhänger üben
●Verschaffen Sie sich ein Gefühl für das Abbiegen, Bremsen und Rück-
wärtsfahren mit Anhänger, indem Sie in Bereichen ohne bzw. mit gerin-
gem Verkehrsaufkommen üben.
●Halten Sie beim Rückwärtsfahren mit einem angekuppelten Anhänger
den Ihnen am nächsten Lenkradabschnitt fest und schlagen Sie das
Lenkrad im Uhrzeigersinn ein, um den Anhänger nach links zu drehen,
oder gegen den Uhrzeigersinn, um ihn nach rechts zu drehen. Das
Lenkrad immer nur wenig drehen, um Lenkfehler zu vermeiden. Lassen
Sie sich außerdem beim Zurücksetzen einweisen, um die Unfallgefahr
zu vermindern.
■Fahrzeugabstand vergrößern
Bei einer Geschwindigkeit von 10 km/h muss der Abstand zum vorausfah-
renden Fahrzeug gleich oder größer als sein als die Länge Ihres Fahr-
zeugs plus Anhänger. Vermeiden Sie plötzliches Bremsen mit
Rutschgefahr. Andernfalls kann Ihr Fahrzeug ins Schleudern kommen.
Dies gilt besonders beim Fahren auf nassen oder rutschigen Fahr-
bahnoberflächen.
■Plötzliche Beschleunigungsvorgänge/Lenkbewegungen/Richtungs-
änderungen
Beim Abbiegen im spitzen Winkel kann der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die Geschwindigkeit rechtzeitig vor dem
Abbiegen und biegen Sie langsam und vorsichtig ab, um plötzliches Brem-
sen zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren Sie dies ein und fahren Sie einen
größeren Bogen als gewöhnlich.
Anleitung
UK AURIS_HB_OM_German_OM12K99M.book 212 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2134-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)■

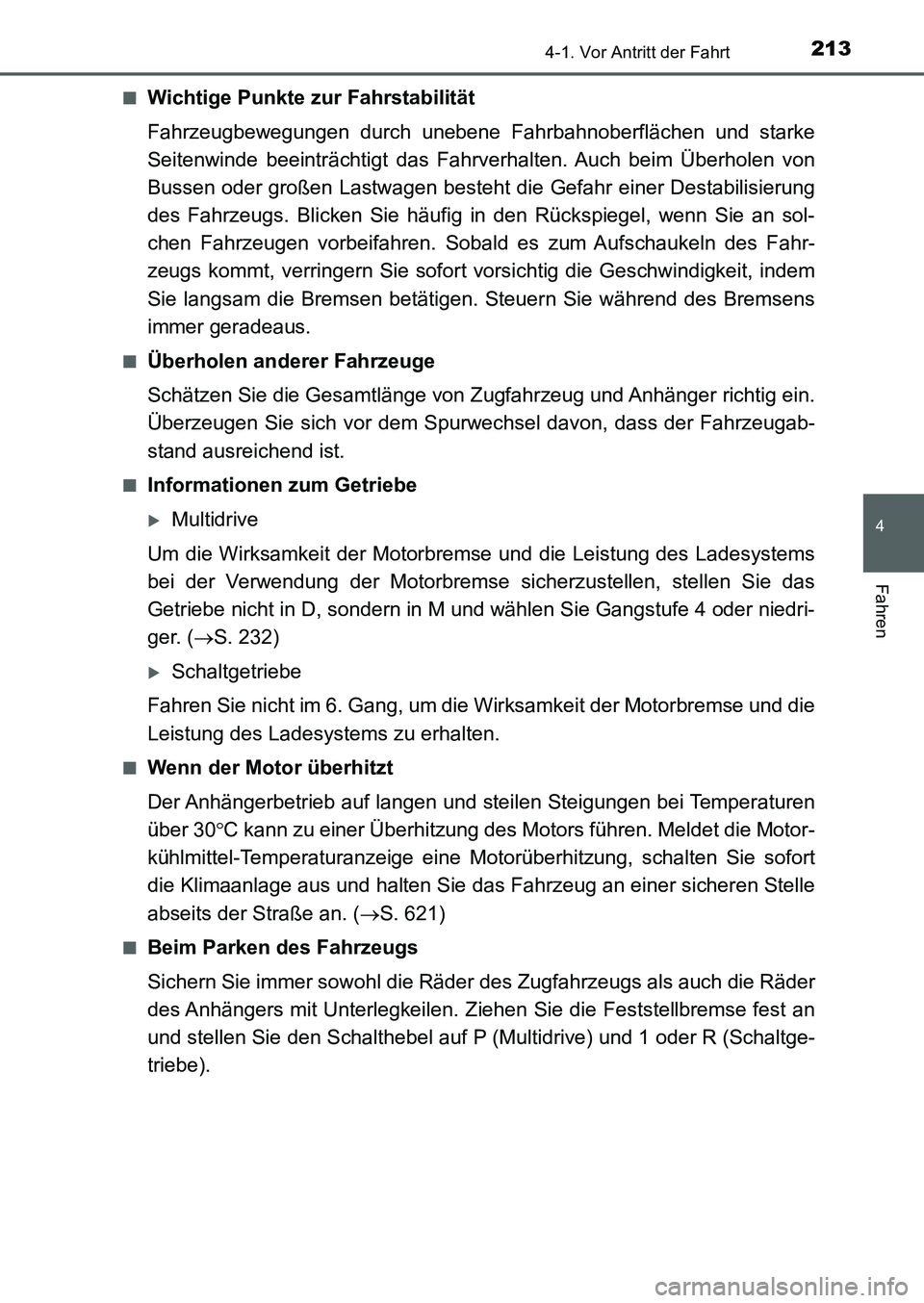

Wichtige Punkte zur Fahrstabilität
Fahrzeugbewegungen durch unebene Fahrbahnoberflächen und starke
Seitenwinde beeinträchtigt das Fahrverhalten. Auch beim Überholen von
Bussen oder großen Lastwagen besteht die Gefahr einer Destabilisierung
des Fahrzeugs. Blicken Sie häufig in den Rückspiegel, wenn Sie an sol-
chen Fahrzeugen vorbeifahren. Sobald es zum Aufschaukeln des Fahr-
zeugs kommt, verringern Sie sofort vorsichtig die Geschwindigkeit, indem
Sie langsam die Bremsen betätigen. Steuern Sie während des Bremsens
immer geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spurwechsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Informationen zum Getriebe
Multidrive
Um die Wirksamkeit der Motorbremse und die Leistung des Ladesystems
bei der Verwendung der Motorbremse sicherzustellen, stellen Sie das
Getriebe nicht in D, sondern in M und wählen Sie Gangstufe 4 oder niedri-
ger. (S. 232)
Schaltgetriebe
Fahren Sie nicht im 6. Gang, um die Wirksamkeit der Motorbremse und die
Leistung des Ladesystems zu erhalten.
■Wenn der Motor überhitzt
Der Anhängerbetrieb auf langen und steilen Steigungen bei Temperaturen
über 30C kann zu einer Überhitzung des Motors führen. Meldet die Motor-
kühlmittel-Temperaturanzeige eine Motorüberhitzung, schalten Sie sofort
die Klimaanlage aus und halten Sie das Fahrzeug an einer sicheren Stelle
abseits der Straße an. (S. 621)
■Beim Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegkeilen. Ziehen Sie die Feststellbremse fest an
und stellen Sie den Schalthebel auf P (Multidrive) und 1 oder R (Schaltge-
triebe).
UK AURIS_HB_OM_German_OM12K99M.book 213 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2144-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls könnte
ein Unfall mit tödlichen oder schweren Verletzungen verursacht werden.
■Vorsichtsmaßnahmen im Anhängerbetrieb
Stellen Sie beim Anhängerbetrieb sicher, dass keine der Gewichtsgrenzen über-
schritten wird. (S. 206)
■Geschwindigkeit beim Fahren mit Anhänger
Beachten Sie die gesetzlich vorgeschriebene Höchstgeschwindigkeit für Anhänger-
betrieb.
■Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch
niemals plötzlich herunter, während Sie steile oder lange Steigungen hinabfahren.
■Betätigung des Bremspedals
Halten Sie das Bremspedal nicht oft oder über längere Zeit gedrückt.
Dadurch kann es zum Überhitzen der Bremse oder zum Nachlassen der Bremswir-
kung kommen.
■Vermeiden von Unfällen oder Verletzungen
●Fahrzeuge mit Geschwindigkeitsregelsystem: Verwenden Sie im Anhängerbetrieb
nicht das Geschwindigkeitsregelsystem.
●Fahrzeuge mit einem Notrad: Ziehen Sie keinen Anhänger, wenn das Notrad an
Ihrem Fahrzeug montiert ist.
●Fahrzeuge mit einem Notfallreparatur-Kit für Reifen: Schleppen Sie das Fahrzeug
nicht ab, wenn der montierte Reifen mit dem Notfallreparatur-Kit für Reifen repa-
riert wurde.
HINWEIS
■Die Kabel von Anhängerleuchten nicht direkt spleißen
Wenn Sie die Verkabelung der Anhängerleuchten direkt spleißen, kann dies die
Fahrzeugelektrik beschädigen und eine Funktionsstörung verursachen.
UK AURIS_HB_OM_German_OM12K99M.book 214 ページ ２０１６年６月２８日　火曜日　午後５時５４分

215
4
Fahren
UK_AURIS_HB_EM (OM12K99M)

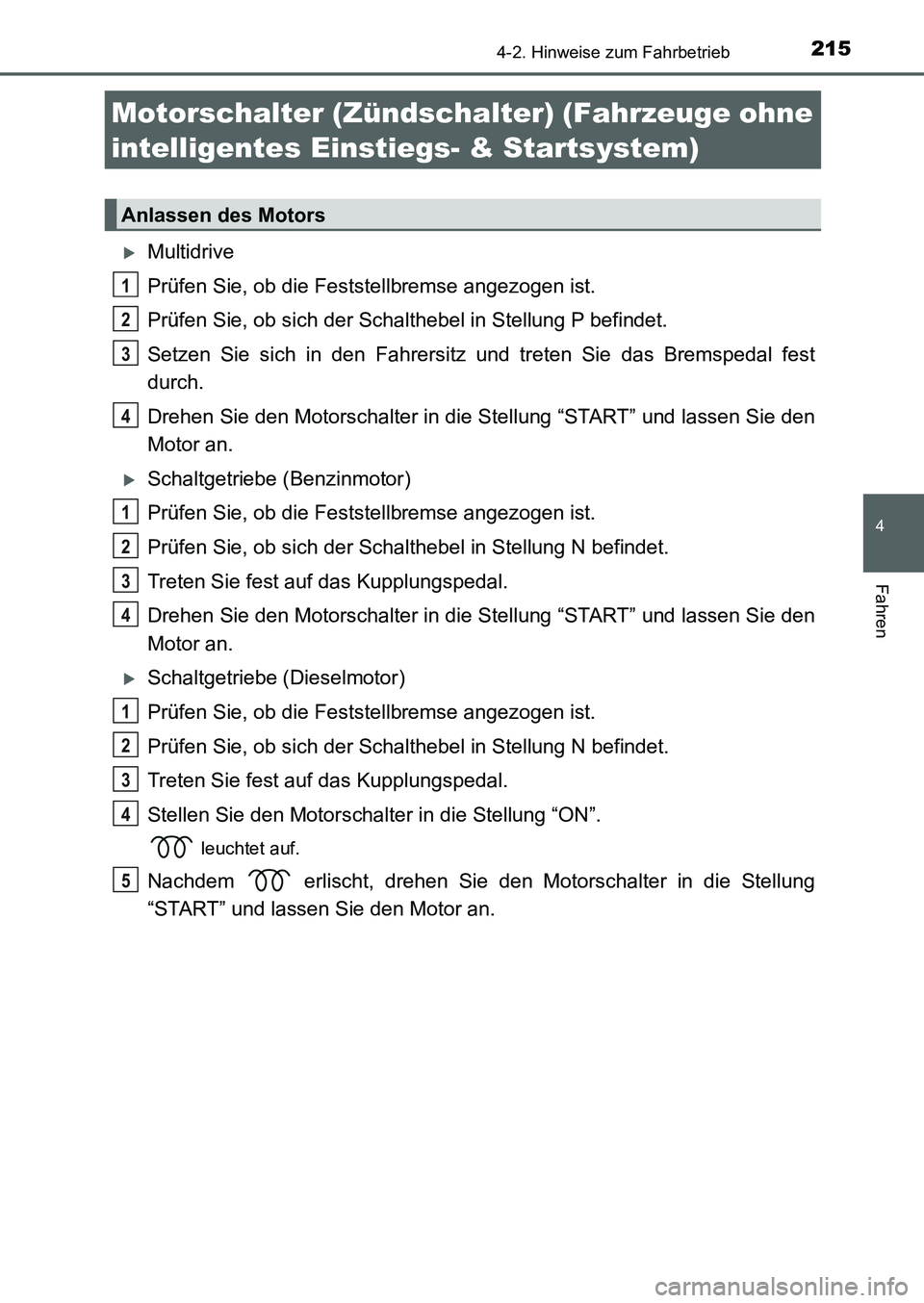

4-2. Hinweise zum Fahrbetrieb
Multidrive
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob sich der Schalthebel in Stellung P befindet.
Setzen Sie sich in den Fahrersitz und treten Sie das Bremspedal fest
durch.
Drehen Sie den Motorschalter in die Stellung “START” und lassen Sie den
Motor an.
Schaltgetriebe (Benzinmotor)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob sich der Schalthebel in Stellung N befindet.
Treten Sie fest auf das Kupplungspedal.
Drehen Sie den Motorschalter in die Stellung “START” und lassen Sie den
Motor an.
Schaltgetriebe (Dieselmotor)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob sich der Schalthebel in Stellung N befindet.
Treten Sie fest auf das Kupplungspedal.
Stellen Sie den Motorschalter in die Stellung “ON”.
leuchtet auf.
Nachdem erlischt, drehen Sie den Motorschalter in die Stellung
“START” und lassen Sie den Motor an.
Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Einstiegs- & Startsystem)
Anlassen des Motors
1
2
3
4
1
2
3
4
1
2
3
4
5
UK AURIS_HB_OM_German_OM12K99M.book 215 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2164-2. Hinweise zum Fahrbetrieb
UK_AURIS_HB_EM (OM12K99M)

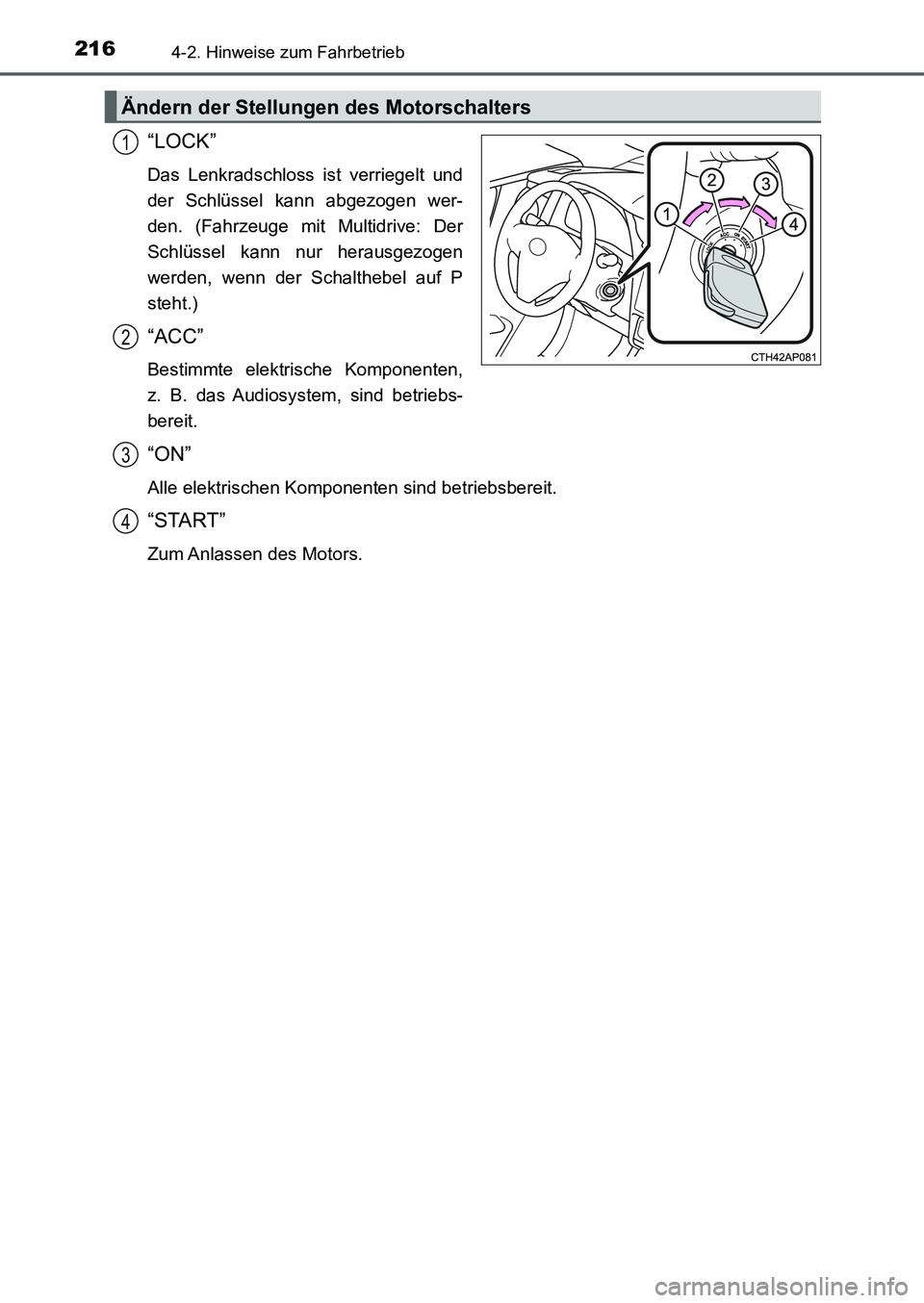

“LOCK”
Das Lenkradschloss ist verriegelt und
der Schlüssel kann abgezogen wer-
den. (Fahrzeuge mit Multidrive: Der
Schlüssel kann nur herausgezogen
werden, wenn der Schalthebel auf P
steht.)
“ACC”
Bestimmte elektrische Komponenten,
z. B. das Audiosystem, sind betriebs-
bereit.
“ON”
Alle elektrischen Komponenten sind betriebsbereit.
“START”
Zum Anlassen des Motors.
Ändern der Stellungen des Motorschalters
1
2
3
4
