ATTENZIONE
Non effettuare trattamenti di
riverniciatura dei cerchi ruote in lega
che richiedono utilizzo di temperature superiori
a 150°C. Le caratteristiche meccaniche delle
ruote potrebbero essere compromesse.
TUBAZIONI IN GOMMA
Per la manutenzione delle tubazioni flessibili in
gomma dell’impianto freni e di alimentazione, seguire
scrupolosamente quanto riportato sul “Piano di
Manutenzione Programmata” in questo capitolo.
L’ozono, le alte temperature e la prolungata
mancanza di liquido nell’impianto possono causare
l’indurimento e la rottura delle tubazioni, con
possibili perdite di liquido. È quindi necessario un
attento controllo.
221
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

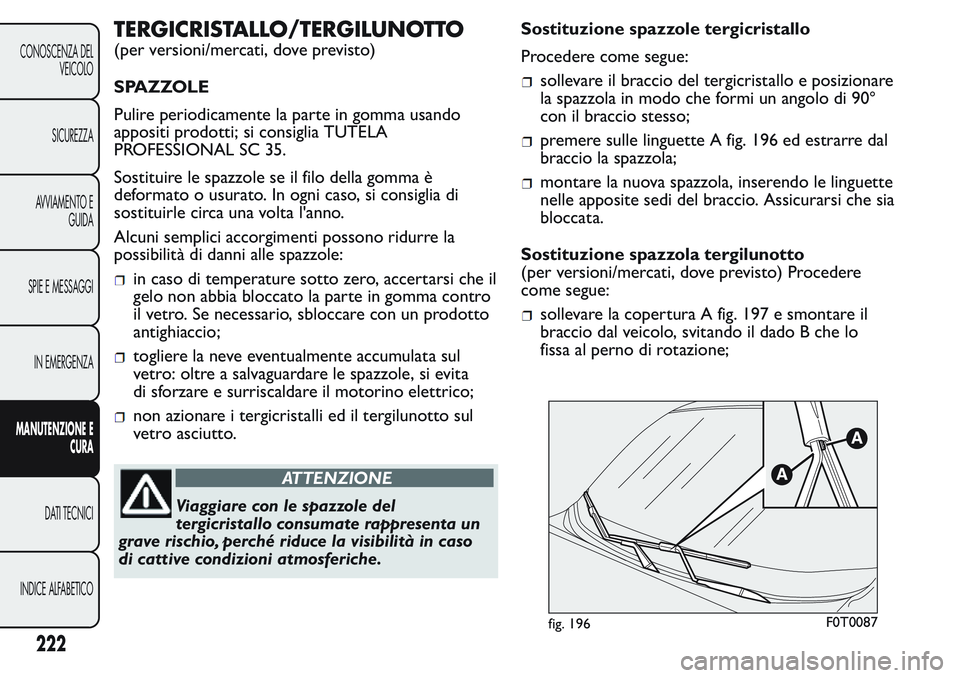

TERGICRISTALLO/TERGILUNOTTO
(per versioni/mercati, dove previsto)
SPAZZOLE
Pulire periodicamente la parte in gomma usando
appositi prodotti; si consiglia TUTELA
PROFESSIONAL SC 35.
Sostituire le spazzole se il filo della gomma è
deformato o usurato. In ogni caso, si consiglia di
sostituirle circa una volta l'anno.
Alcuni semplici accorgimenti possono ridurre la
possibilità di danni alle spazzole:
in caso di temperature sotto zero, accertarsi che il
gelo non abbia bloccato la parte in gomma contro
il vetro. Se necessario, sbloccare con un prodotto
antighiaccio;
togliere la neve eventualmente accumulata sul
vetro: oltre a salvaguardare le spazzole, si evita
di sforzare e surriscaldare il motorino elettrico;
non azionare i tergicristalli ed il tergilunotto sul
vetro asciutto.
ATTENZIONE
Viaggiare con le spazzole del
tergicristallo consumate rappresenta un
grave rischio, perché riduce la visibilità in caso
di cattive condizioni atmosferiche.Sostituzione spazzole tergicristallo
Procedere come segue:
sollevare il braccio del tergicristallo e posizionare
la spazzola in modo che formi un angolo di 90°
con il braccio stesso;
premere sulle linguette A fig. 196 ed estrarre dal
braccio la spazzola;
montare la nuova spazzola, inserendo le linguette
nelle apposite sedi del braccio. Assicurarsi che sia
bloccata.
Sostituzione spazzola tergilunotto
(per versioni/mercati, dove previsto) Procedere
come segue:
sollevare la copertura A fig. 197 e smontare il
braccio dal veicolo, svitando il dado B che lo
fissa al perno di rotazione;
fig. 196F0T0087
222
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

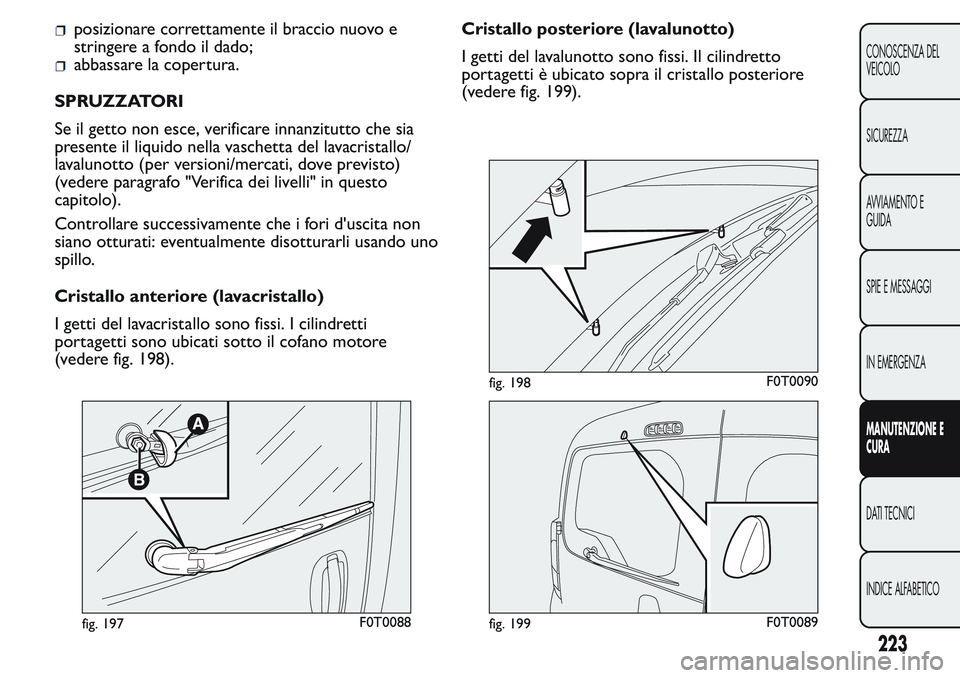

posizionare correttamente il braccio nuovo e
stringere a fondo il dado;
abbassare la copertura.
SPRUZZATORI
Se il getto non esce, verificare innanzitutto che sia
presente il liquido nella vaschetta del lavacristallo/
lavalunotto (per versioni/mercati, dove previsto)
(vedere paragrafo "Verifica dei livelli" in questo
capitolo).
Controllare successivamente che i fori d'uscita non
siano otturati: eventualmente disotturarli usando uno
spillo.
Cristallo anteriore (lavacristallo)
I getti del lavacristallo sono fissi. I cilindretti
portagetti sono ubicati sotto il cofano motore
(vedere fig. 198).Cristallo posteriore (lavalunotto)
I getti del lavalunotto sono fissi. Il cilindretto
portagetti è ubicato sopra il cristallo posteriore
(vedere fig. 199).
fig. 197F0T0088
fig. 198F0T0090
fig. 199F0T0089
223
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

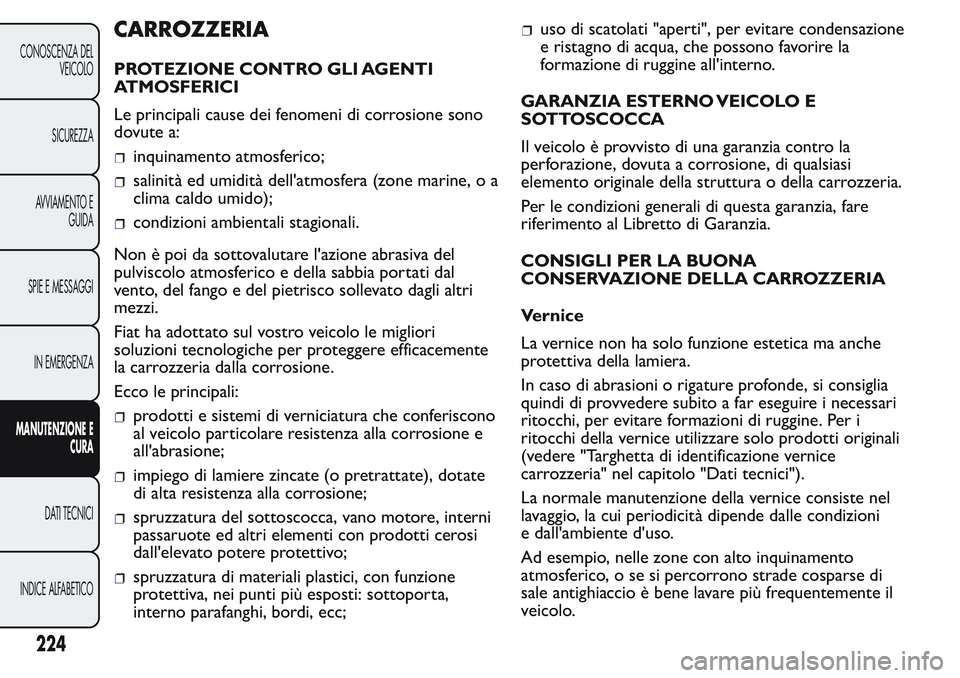

CARROZZERIA
PROTEZIONE CONTRO GLI AGENTI
ATMOSFERICI
Le principali cause dei fenomeni di corrosione sono
dovute a:
inquinamento atmosferico;
salinità ed umidità dell'atmosfera (zone marine, o a
clima caldo umido);
condizioni ambientali stagionali.
Non è poi da sottovalutare l'azione abrasiva del
pulviscolo atmosferico e della sabbia portati dal
vento, del fango e del pietrisco sollevato dagli altri
mezzi.
Fiat ha adottato sul vostro veicolo le migliori
soluzioni tecnologiche per proteggere efficacemente
la carrozzeria dalla corrosione.
Ecco le principali:
prodotti e sistemi di verniciatura che conferiscono
al veicolo particolare resistenza alla corrosione e
all'abrasione;
impiego di lamiere zincate (o pretrattate), dotate
di alta resistenza alla corrosione;
spruzzatura del sottoscocca, vano motore, interni
passaruote ed altri elementi con prodotti cerosi
dall'elevato potere protettivo;
spruzzatura di materiali plastici, con funzione
protettiva, nei punti più esposti: sottoporta,
interno parafanghi, bordi, ecc;
uso di scatolati "aperti", per evitare condensazione
e ristagno di acqua, che possono favorire la
formazione di ruggine all'interno.
GARANZIA ESTERNO VEICOLO E
SOTTOSCOCCA
Il veicolo è provvisto di una garanzia contro la
perforazione, dovuta a corrosione, di qualsiasi
elemento originale della struttura o della carrozzeria.
Per le condizioni generali di questa garanzia, fare
riferimento al Libretto di Garanzia.
CONSIGLI PER LA BUONA
CONSERVAZIONE DELLA CARROZZERIA
Vernice
La vernice non ha solo funzione estetica ma anche
protettiva della lamiera.
In caso di abrasioni o rigature profonde, si consiglia
quindi di provvedere subito a far eseguire i necessari
ritocchi, per evitare formazioni di ruggine. Per i
ritocchi della vernice utilizzare solo prodotti originali
(vedere "Targhetta di identificazione vernice
carrozzeria" nel capitolo "Dati tecnici").
La normale manutenzione della vernice consiste nel
lavaggio, la cui periodicità dipende dalle condizioni
e dall'ambiente d'uso.
Ad esempio, nelle zone con alto inquinamento
atmosferico, o se si percorrono strade cosparse di
sale antighiaccio è bene lavare più frequentemente il
veicolo.
224
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Per un corretto lavaggio del veicolo procedere come
segue:
bagnare la carrozzeria con un getto di acqua a
bassa pressione;
passare sulla carrozzeria una spugna con una
leggera soluzione detergente risciacquando di
frequente la spugna;
risciacquare bene con acqua ed asciugare con
getto d'aria o pelle scamosciata.
Nel caso la vettura venga lavata in un impianto
automatico, attenersi alle seguenti raccomandazioni:
asportare l'antenna dal tetto onde evitare di
danneggiarla;
il lavaggio deve avvenire con acqua addizionata ad
una soluzione detergente;
risciacquare abbondantemente, in modo da evitare
che residui di detergente possano rimanere sulla
carrozzeria o nelle parti meno in vista.
Alcuni impianti automatici dotati di
spazzole di vecchia generazione e/o con
scarsa manutenzione possono recare
danni alla vernice, facilitando la formazione di
microrigature che conferiscono un aspetto
opaco/velato alla vernice in particolar modo sui
colori scuri. Qualora ciò dovesse verificarsi, è
sufficiente una leggera lucidatura con prodotti
specifici.
Durante l'asciugatura, curare soprattutto le parti
meno in vista, come vani porte, cofano, contornofari, in cui l'acqua può ristagnare più facilmente. Si
consiglia di non portare subito il veicolo in ambiente
chiuso, ma lasciarlo all'aperto in modo da favorire
l'evaporazione dell'acqua.
Non lavare il veicolo dopo una sosta al sole o con il
cofano motore caldo: si può alterare la brillantezza
della vernice.
Le parti in plastica esterne devono essere pulite con
la stessa procedura seguita per il normale lavaggio del
veicolo. Evitare il più possibile di parcheggiare il
veicolo sotto gli alberi; le sostanze resinose
che molte specie lasciano cadere conferiscono un
aspetto opaco alla vernice ed incrementano le
possibilità di innesco di processi corrosivi.
AVVERTENZA Gli escrementi di uccelli devono
essere lavati immediatamente e con cura, in quanto
la loro acidità è particolarmente aggressiva.
I detersivi inquinano le acque. Effettuare il
lavaggio del veicolo solo in zone
attrezzate per la raccolta e la
depurazione dei liquidi impiegati per il lavaggio
stesso.
Vetri
Per la pulizia dei vetri, impiegare detergenti specifici.
Usare panni ben puliti per non rigare i vetri o
alterarne la trasparenza.
225
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

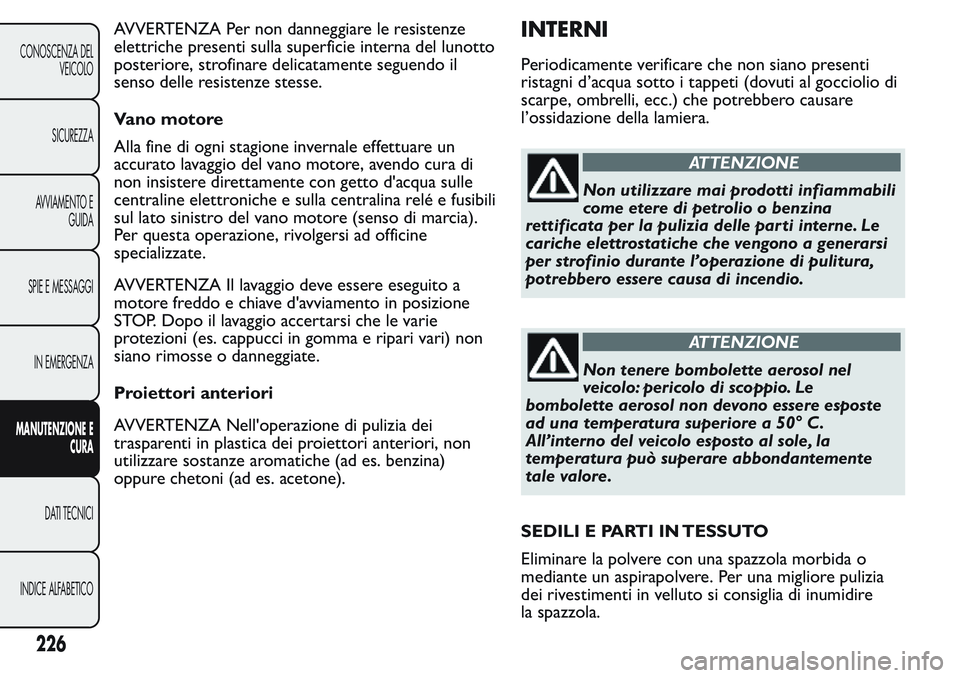

AVVERTENZA Per non danneggiare le resistenze
elettriche presenti sulla superficie interna del lunotto
posteriore, strofinare delicatamente seguendo il
senso delle resistenze stesse.
Vano motore
Alla fine di ogni stagione invernale effettuare un
accurato lavaggio del vano motore, avendo cura di
non insistere direttamente con getto d'acqua sulle
centraline elettroniche e sulla centralina relé e fusibili
sul lato sinistro del vano motore (senso di marcia).
Per questa operazione, rivolgersi ad officine
specializzate.
AVVERTENZA Il lavaggio deve essere eseguito a
motore freddo e chiave d'avviamento in posizione
STOP. Dopo il lavaggio accertarsi che le varie
protezioni (es. cappucci in gomma e ripari vari) non
siano rimosse o danneggiate.
Proiettori anteriori
AVVERTENZA Nell'operazione di pulizia dei
trasparenti in plastica dei proiettori anteriori, non
utilizzare sostanze aromatiche (ad es. benzina)
oppure chetoni (ad es. acetone).INTERNI
Periodicamente verificare che non siano presenti
ristagni d’acqua sotto i tappeti (dovuti al gocciolio di
scarpe, ombrelli, ecc.) che potrebbero causare
l’ossidazione della lamiera.
ATTENZIONE
Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina
rettificata per la pulizia delle parti interne. Le
cariche elettrostatiche che vengono a generarsi
per strofinio durante l’operazione di pulitura,
potrebbero essere causa di incendio.
ATTENZIONE
Non tenere bombolette aerosol nel
veicolo: pericolo di scoppio. Le
bombolette aerosol non devono essere esposte
ad una temperatura superiore a 50° C.
All’interno del veicolo esposto al sole, la
temperatura può superare abbondantemente
tale valore.
SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola morbida o
mediante un aspirapolvere. Per una migliore pulizia
dei rivestimenti in velluto si consiglia di inumidire
la spazzola.
226
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

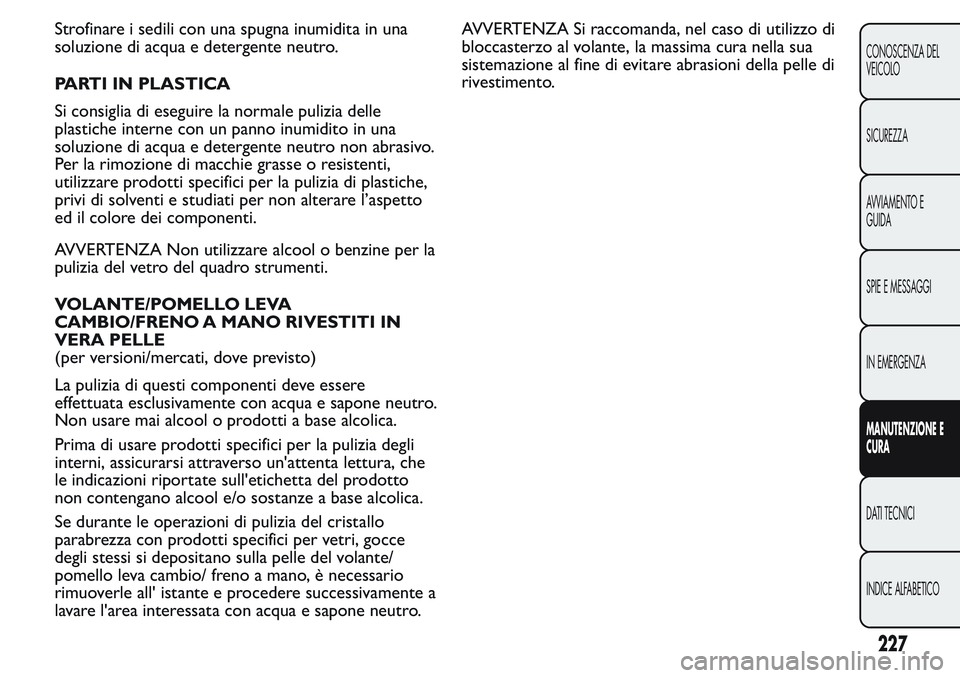

Strofinare i sedili con una spugna inumidita in una
soluzione di acqua e detergente neutro.
PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia delle
plastiche interne con un panno inumidito in una
soluzione di acqua e detergente neutro non abrasivo.
Per la rimozione di macchie grasse o resistenti,
utilizzare prodotti specifici per la pulizia di plastiche,
privi di solventi e studiati per non alterare l’aspetto
ed il colore dei componenti.
AVVERTENZA Non utilizzare alcool o benzine per la
pulizia del vetro del quadro strumenti.
VOLANTE/POMELLO LEVA
CAMBIO/FRENO A MANO RIVESTITI IN
VERA PELLE
(per versioni/mercati, dove previsto)
La pulizia di questi componenti deve essere
effettuata esclusivamente con acqua e sapone neutro.
Non usare mai alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la pulizia degli
interni, assicurarsi attraverso un'attenta lettura, che
le indicazioni riportate sull'etichetta del prodotto
non contengano alcool e/o sostanze a base alcolica.
Se durante le operazioni di pulizia del cristallo
parabrezza con prodotti specifici per vetri, gocce
degli stessi si depositano sulla pelle del volante/
pomello leva cambio/ freno a mano, è necessario
rimuoverle all' istante e procedere successivamente a
lavare l'area interessata con acqua e sapone neutro.AVVERTENZA Si raccomanda, nel caso di utilizzo di
bloccasterzo al volante, la massima cura nella sua
sistemazione al fine di evitare abrasioni della pelle di
rivestimento.
227
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

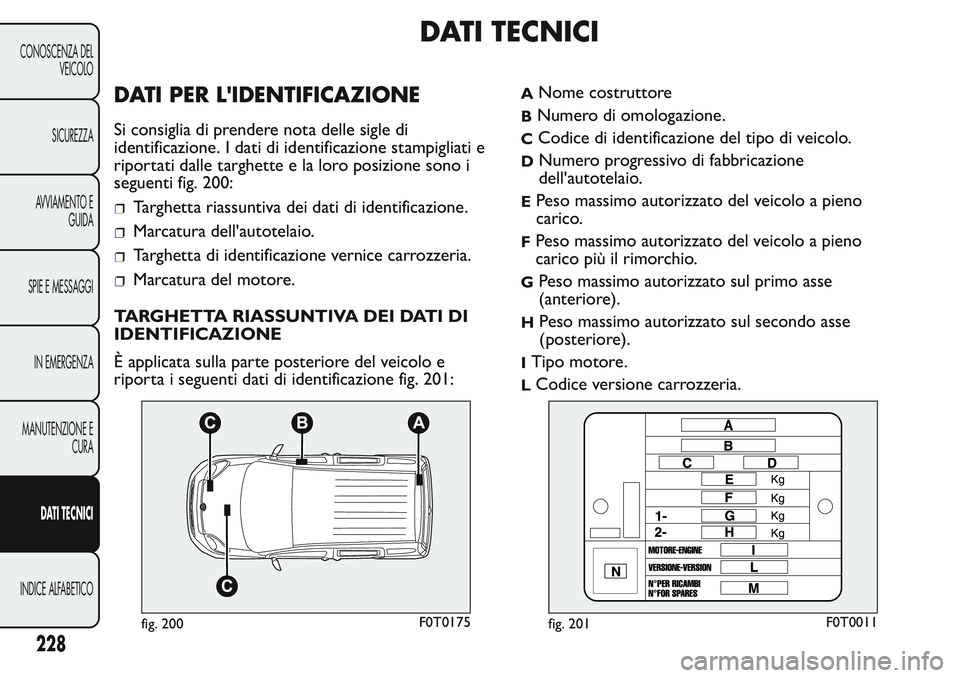

DATI TECNICI
DATI PER L'IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle di
identificazione. I dati di identificazione stampigliati e
riportati dalle targhette e la loro posizione sono i
seguenti fig. 200:
Targhetta riassuntiva dei dati di identificazione.
Marcatura dell'autotelaio.
Targhetta di identificazione vernice carrozzeria.
Marcatura del motore.
TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sulla parte posteriore del veicolo e
riporta i seguenti dati di identificazione fig. 201:
ANome costruttore
BNumero di omologazione.
CCodice di identificazione del tipo di veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo a pieno
carico.
FPeso massimo autorizzato del veicolo a pieno
carico più il rimorchio.
GPeso massimo autorizzato sul primo asse
(anteriore).
HPeso massimo autorizzato sul secondo asse
(posteriore).
ITipo motore.
LCodice versione carrozzeria.
fig. 200F0T0175fig. 201F0T0011
228
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
